AsTools  |  SKU: A0141-2

Univerzális ELM327 (CHT340) (HS/MS-CAN Switch) | USB-Interfészábel

5,0 2 értékelés
€14,95 áfával
€12,36 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

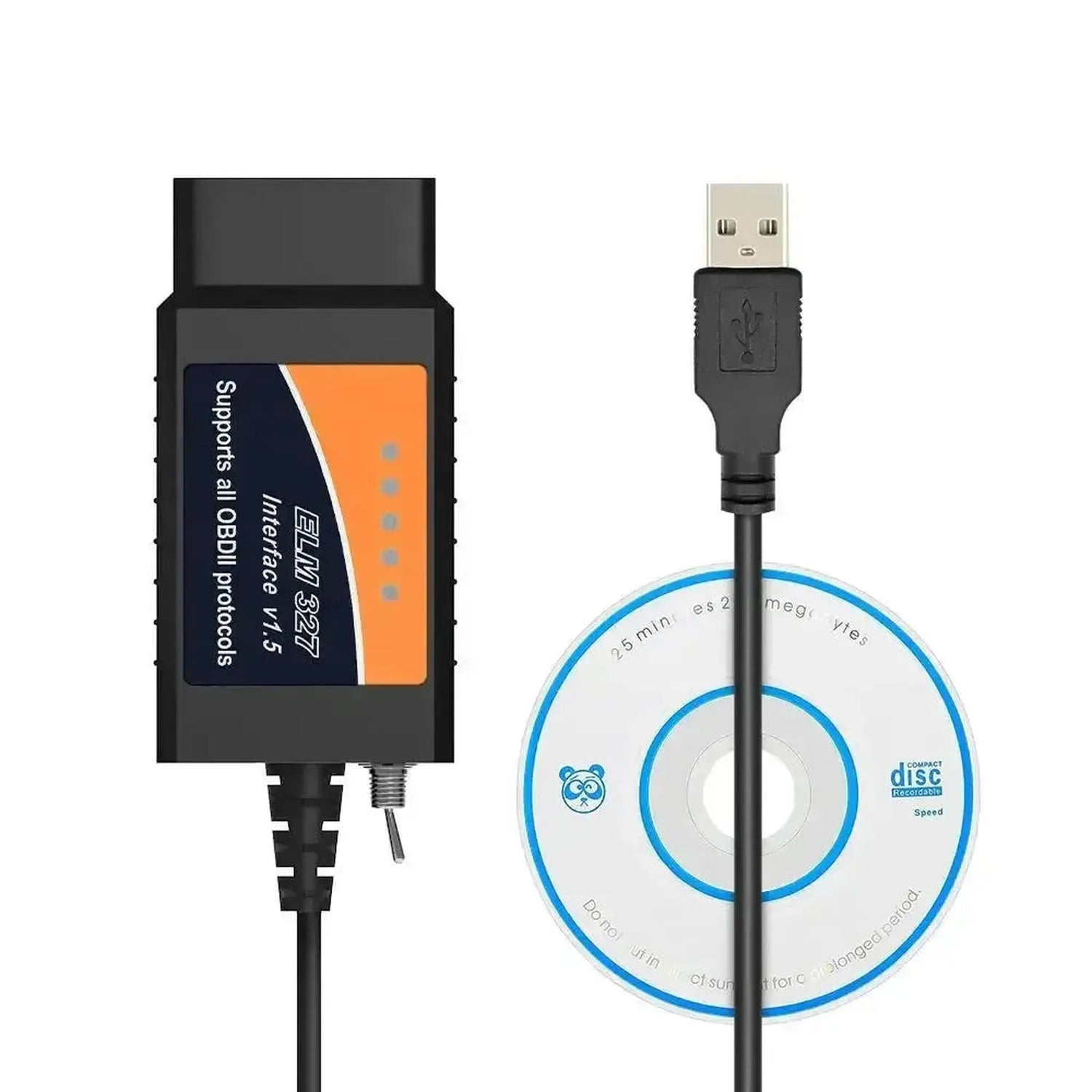

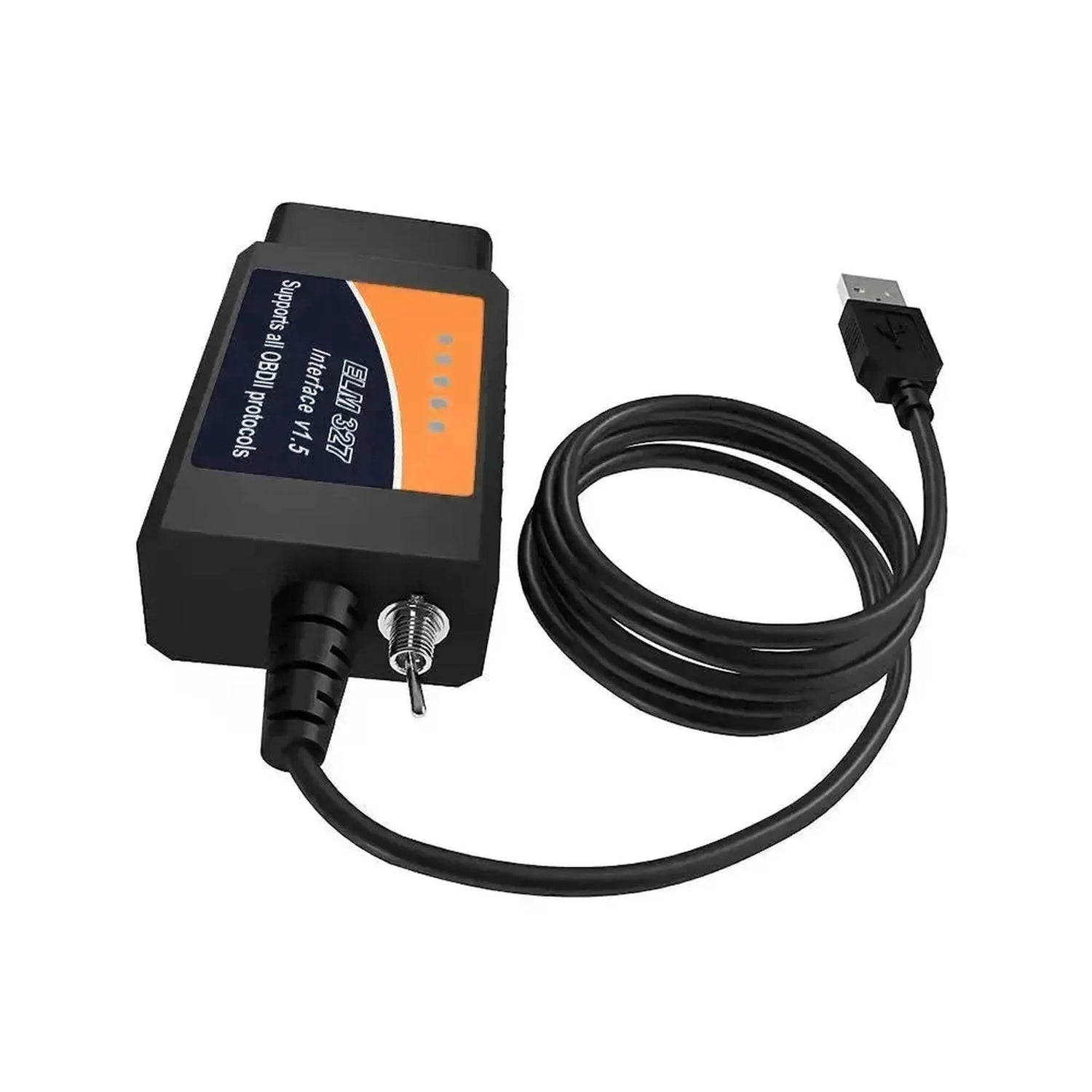

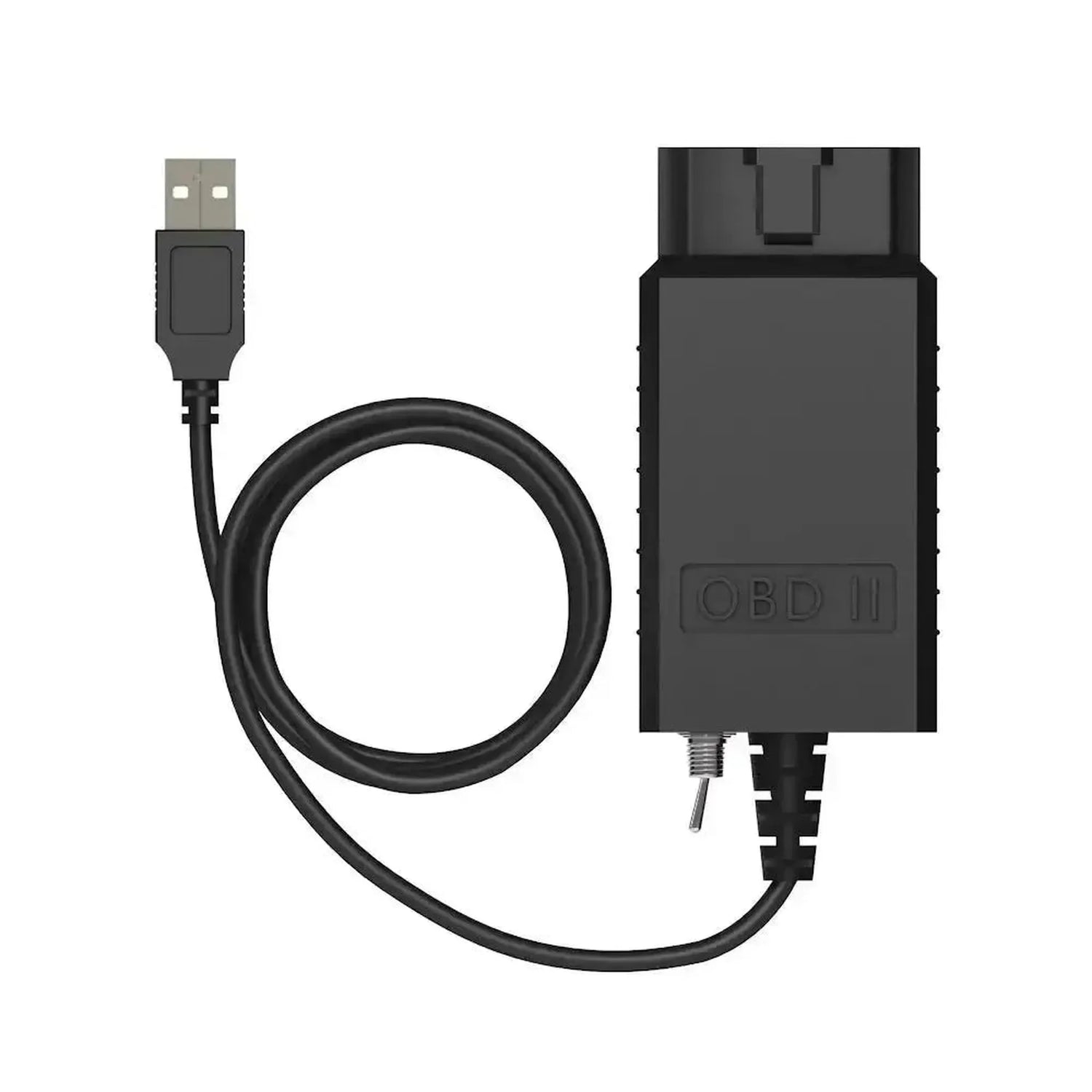

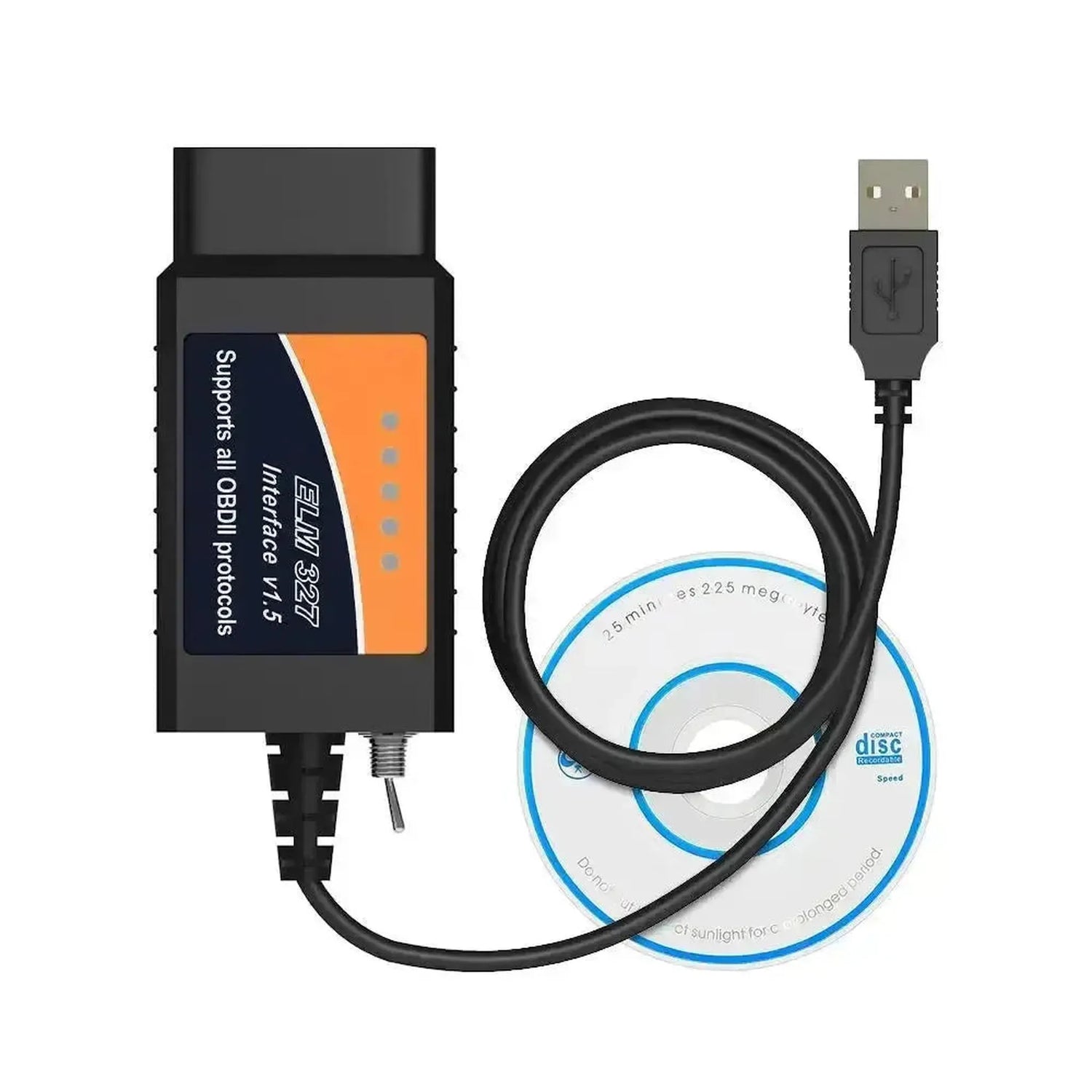

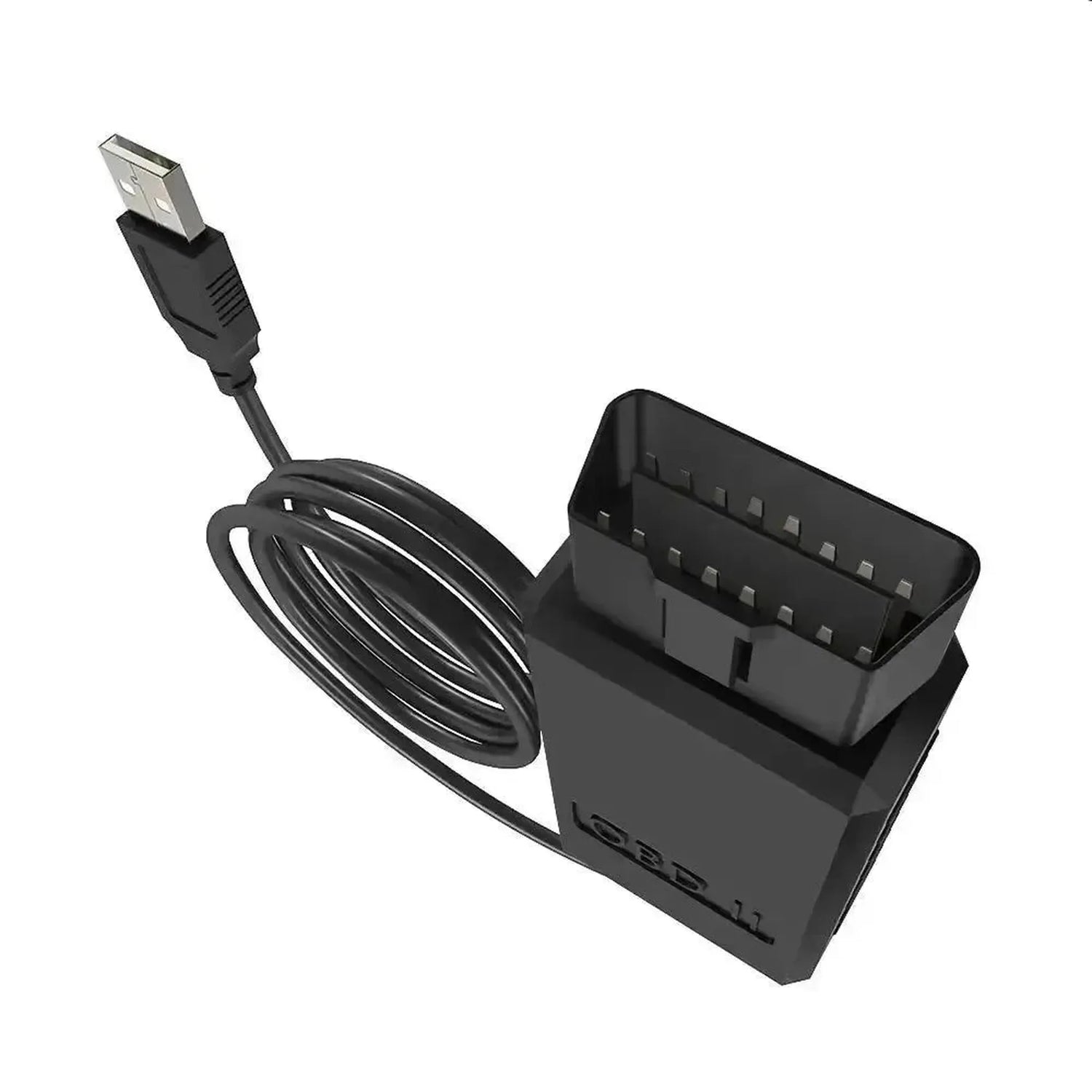

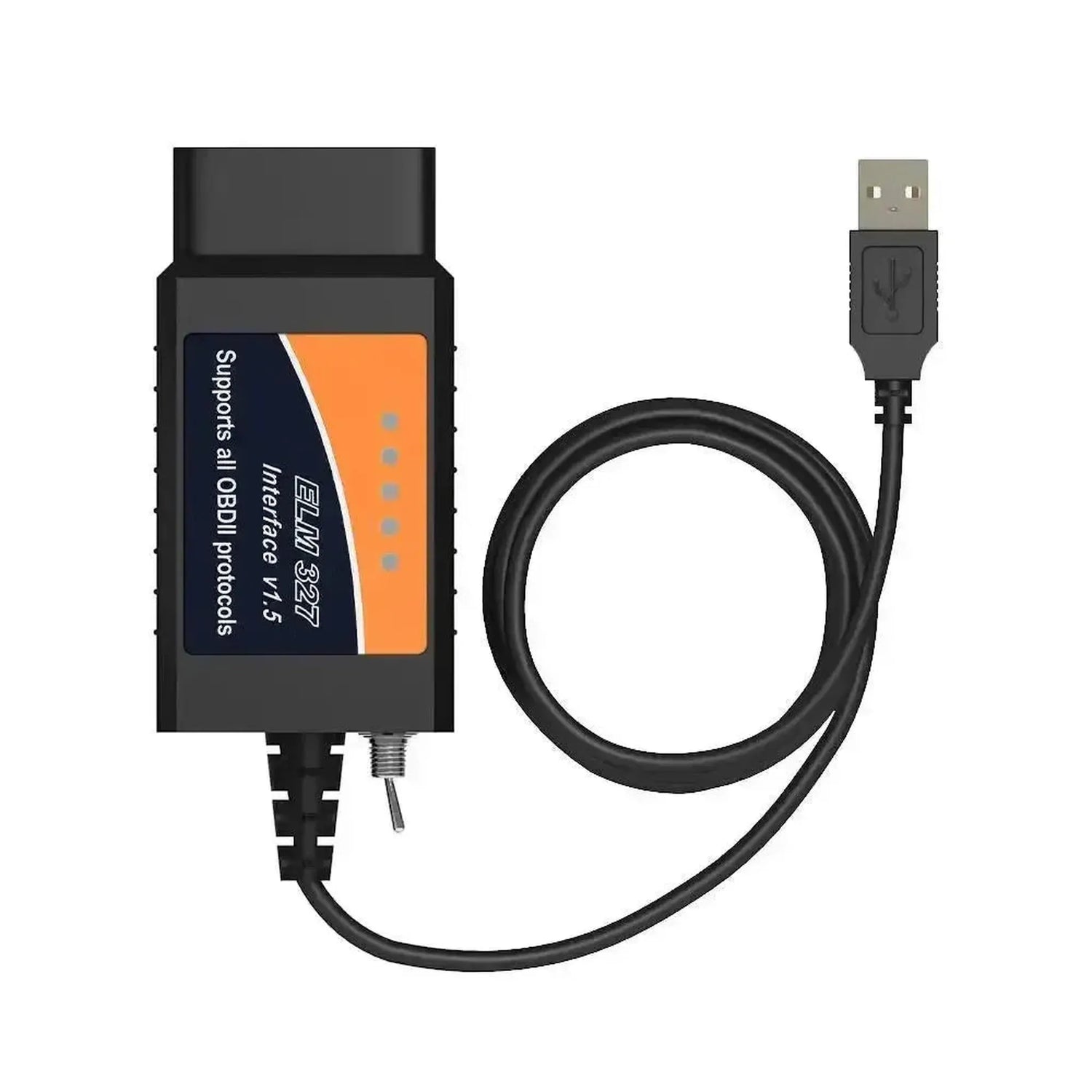

Az Universelle ELM327 (CHT340) egy vezetékes USB-interfész kábel, amely járműdiagnosztikára és összetett járműkonfigurációk módosítására tervezték. A kábel a jármű oldalán egy standard OBD2-csatlakozót (16 tüskés) és USB-A portot használ egy külső laptop vagy számítógéppel való kommunikációhoz. Ez az interfész beépített fizikai billenőkapcsolóval van felszerelve, amely lehetővé teszi a hardver szintű váltást a járműgyártó által használt különböző CAN-busz hálózatok között, kifejezetten a diagnosztika, kódolás és programozás céljára.

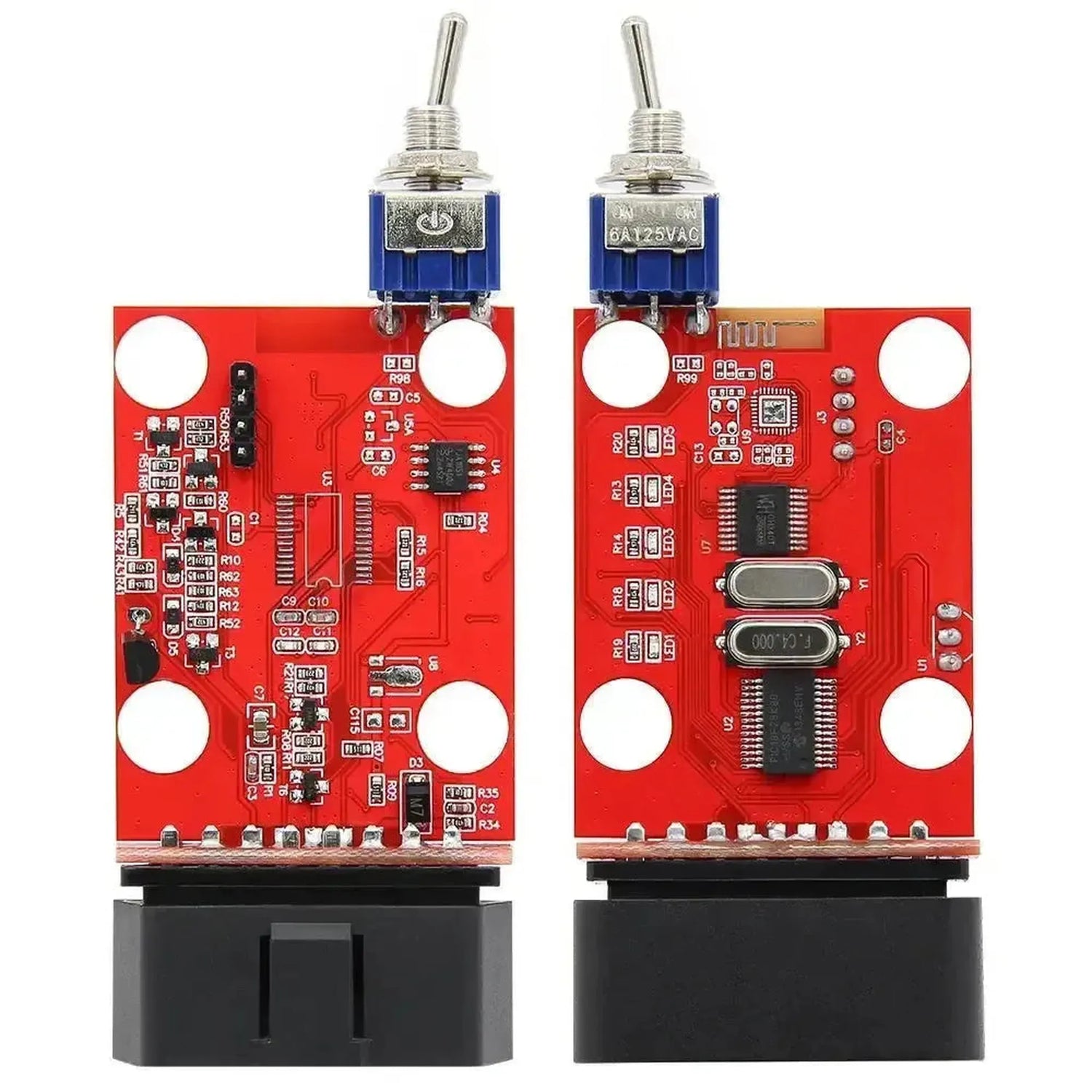

A járműhálózaton belül az interfész kábel soros híddként működik a járműmodulok és külső diagnosztikai szoftver között. A HS/MS-CAN kapcsoló lehetővé teszi a felhasználó számára, hogy manuálisan átirányítsa az adatkommunikációt a High-Speed CAN (standard 6. és 14. pin) és a Medium-Speed CAN (átirányított 3. és 11. pin) között. Ez lehetővé teszi az integrált CH340-chipnek, hogy feldolgozza az adatfolyamokat olyan vezérlőegységekből, amelyek a szokásos diagnosztikai felszerelések hatáskörén kívül esnek, például a kényelmi, audio- és karosszériamodulokból. Amikor a szoftver protokollváltást igényel, a kapcsoló átkapcsol, hogy közvetlen és biztonságos beavatkozást tegyen a kiválasztott alháló-zaton, amely precíz paraméter-módosításokat tesz lehetővé.

ELŐNYÖK

✔ Hardver szintű kapcsolóval felszerelve, amely közvetlen hozzáférést biztosít az HS-CAN és az MS-CAN hálózatokhoz.
✔ CH340-chipet alkalmaz az USB-n keresztüli stabil és megbízható soros adatátvitelhez.
✔ Teljesen optimalizálva az olyan szakosított konfigurációs szoftverekhez, mint a FORScan és az ELMConfig.
✔ Hozzáférést biztosít az olyan másodlagos járműmodulokhoz, amelyek a standard beolvasó készülékek számára láthatatlanok.

FONTOS MEGJEGYZÉSEK

✕ A kommunikáció útvonalválasztása kézi kezelést igényel a kapcsoló részéről; a szoftver nem vált automatikusan.
✕ A Windows-rendszer felismeréséhez szükséges a specifikus CH340-illesztőprogramok előzetes telepítése.
✕ Kizárólag rögzített USB-kapcsolaton működik és nem támogat vezeték nélküli protokollokat.
✕ Interfész-hardverként kerül szállításra; a működés teljes mértékben a külső diagnosztikai szoftvertől függ.

Alkalmazások és funkciók

Az interfész kábel diagnosztikai és végrehajtási feladatokat segít a célzott soros adatcsere révén a járművezérlő egységek (ECU-k) és a számítógépes szoftver között.

  • Hibakódok (DTC-k) beolvasása és törlése: Hozzáférés a motor-, váltó-, ABS- és légzsákrendszer hibáihoz szokásos OBD2-protokollok és specifikus CAN-csatornákon keresztül.
  • Élő adatfolyam: Érzékelő-értékek, például befecskendezési nyomások, beömlő levegő hőmérséklete és akkumulátor feszültség valós idejű figyelemmel kísérése a dinamikus teljesítményelemzéshez.
  • Aktuátor-tesztek: Alkatrészek, például relék, üzemanyagpumpa és vezérlőmotorok kézi elektronikus vezérlése a fizikai működés szoftverparancsok révén történő ellenőrzéséhez.
  • Szerviz-intervallumok visszaállítása: Kommunikáció az instrumentációs panellel (IPC) a karbantartási intervallumok, az olajszerviz-jelzések és az ellenőrzési értesítések visszaállításához.

Speciális funkciók és lehetőségek

A fizikai hardver-módosítás (a kapcsoló) miatt ez a kábel hozzáférést biztosít a mélyebb architekturális szintekhez, amelyek normálisan csak a márkaszervizek felszerelésére vannak fenntartva.

  • Kettős hálózat-hozzáférés: A billenőkapcsoló fizikailag összeköti az OBD2-pineket, amely közvetlen adatkommunikációt tesz lehetővé az MS-CAN hálózattal (Medium-Speed) újbóli huzalozás nélkül.
  • As-Built adat kezelése: Lehetővé teszi a hexadecimális kódblokkokat (As-Built konfigurációkat) a központi vezérlőegységekben történő beolvasást, biztonsági mentést és írást.
  • Modul-konfiguráció (kódolás): Támogatja az olyan rejtett járműparaméterek engedélyezését vagy letiltását, mint az automatikus ajtónyitás, a keréknyomás-monitorozás (TPMS) vagy az utazásszabályozás hozzáadása.
  • DPF és tanulási funkciók: Lehetővé teszi a statikus szűrő-regenerálások kezdeményezését és az adaptációs értékek törlését a motorkomponensek, például injektorok vagy gázcsapok cseréje után.

Kompatibilis járművek

Az interfész kábel a szokásos OBD2-diagnosztikát támogatja a legtöbb járműhez (benzin 2001 óta, dízel 2004 óta). A beépített hálózati kapcsoló azonban kifejezetten az elkülönített HS/MS-CAN infrastruktúrával rendelkező járművekhez van tervezve:

Ford:

  • Focus / C-Max: Az Mk2 generációtól kezdődően.
  • Mondeo / S-Max / Galaxy: Az Mk4 generációtól kezdődően.
  • Fiesta / Fusion: Kompatibilis CAN-busszal rendelkező modellekkel.
  • Kuga / Transit / Ranger: Az elosztott modul-architektúrával rendelkező modellek.

Mazda / Lincoln / Mercury:

  • Mazda: Mazda 2, 3, 5, 6, CX-5 és CX-7 (megosztott hálózati platformokon alapuló modellek).
  • Lincoln & Mercury: A kompatibilis CAN-busz komponensekkel felszerelt különféle modellek.

Kompatibilis szoftver és operációs rendszerek

Ez az USB-interfész kábel közvetítőként működik és működtetéséhez teljes mértékben harmadik féltől származó számítógépes szoftvertől függ.

Kompatibilis szoftver:

  • FORScan: Kiterjedt diagnosztika, programozás és As-Built módosítások (erősen ajánlott erre a kábeltípusra).
  • ELMConfig: Az olyan specifikus platformok központi járműmodulok konfigurálásához szakosított eszköz.
  • Focccus: A BCM-modulok központi konfigurációs paramétereinek módosítására irányított szoftver.
  • ScanMaster-ELM: Szabványos, általános OBD2 kibocsátáshoz kapcsolódó diagnosztika elvégzésére alkalmas.

Operációs rendszerek:

  • Windows: Kompatibilis Windows 7, 8, 10 és 11 rendszerekkel (virtuális COM-port hozzárendelése szükséges az Eszközkezelőben).
💡
Hasznos tudnivaló: Ügyeljen arra, hogy a Windows eszközbeállításaiban és a diagnosztikai szoftverben a baudráta megegyezzen (általában 38400 vagy 500000 kbps) a zavaramentes adatátvitel érdekében kódolások írásakor.

Csomagotartalom

  • 1x Univerzális ELM327 (CHT340) HS/MS-CAN kapcsolóval | USB-interfészkábel

Műszaki adatok

Specifikáció Leírás
Termékmárka Univerzális
Termékmodell ELM327 USB (CH340) HS/MS kapcsolóval
Járműcsatlakozó típusa 16 tüskés OBD2 (hím)
Rendszercsatlakozó típusa USB-A 2.0

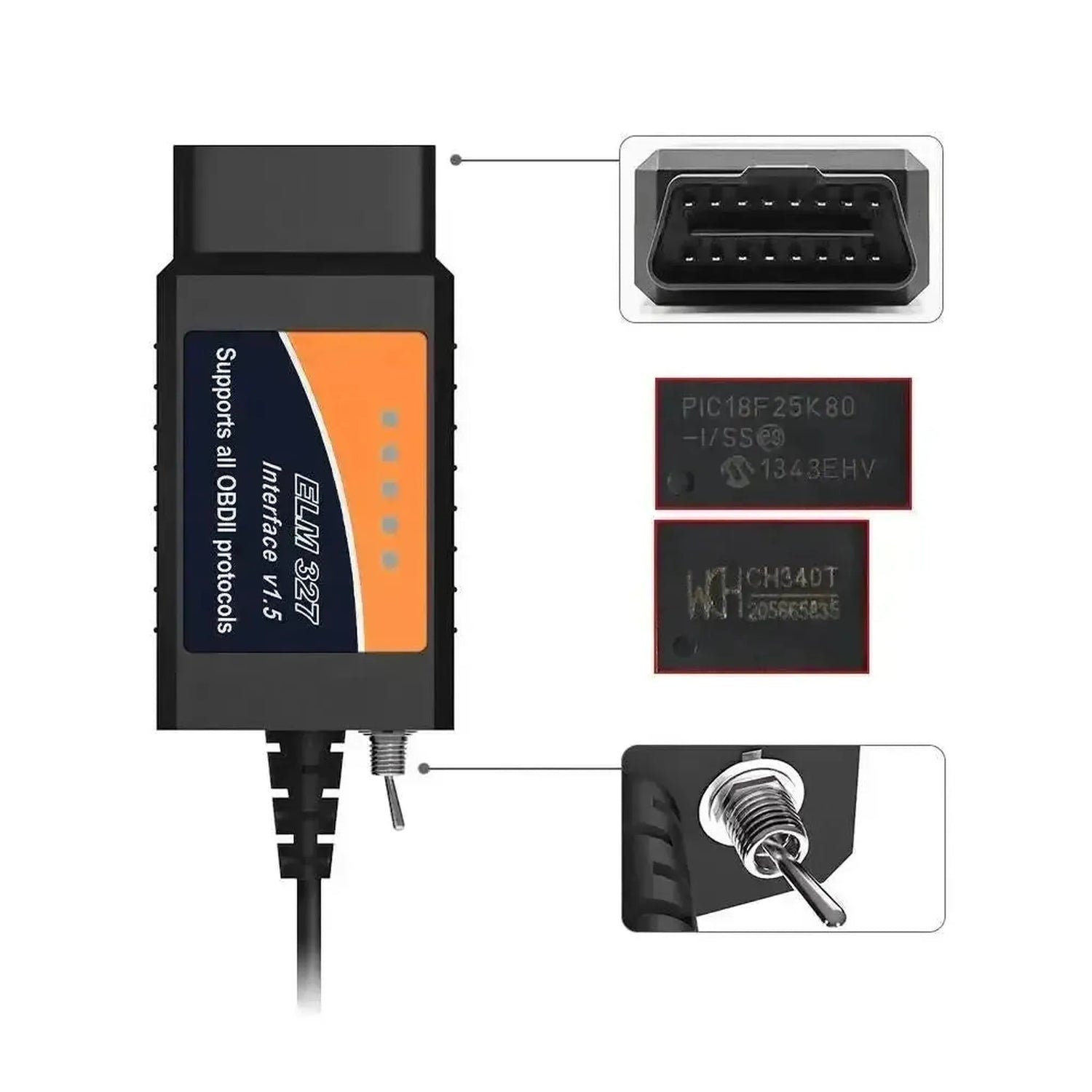

Belső kommunikációs chip CH340 soros USB-vezérlő
Hálózati váltás Mechanikus billenőkapcsoló (6/14. láb HS-CAN-hoz, 3/11. láb MS-CAN-hoz)
Támogatott protokollok ISO15765-4 (CAN), ISO14230-4 (KWP2000), ISO9141-2, J1850 VPW, J1850 PWM
Működési feszültség 12V (a járműOBD2-portjáról táplálva)
Kábelhossz Körülbelül 1,5 méter
