Jó a FORscan-hoz
Betöltés alatt...
AsTools | SKU:
A0141-1
Univerzális ELM327 (FT232RL) (HS/MS-CAN Switch) | USB-Interfészkábel
Normál ár
€15,95 áfával
€13,18 ÁFA nélkül
Egységár
Translation missing: hu.products.product.price.unit_price_separator
Nem elérhető
Garancia közvetlenül az AsTools-tól
Garancia közvetlenül az AsTools-tól
Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.
2 év garancia az összes termékre
2 év garancia az összes termékre
Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.
Egyszerű visszaküldés
Egyszerű visszaküldés
Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.
Professzionális ügyfélszolgálat
Professzionális ügyfélszolgálat
Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.
AsTools | SKU:
A0141-1
Normál ár
€15,95 áfával
€13,18 ÁFA nélkül
Egységár
Translation missing: hu.products.product.price.unit_price_separator
Nem elérhető

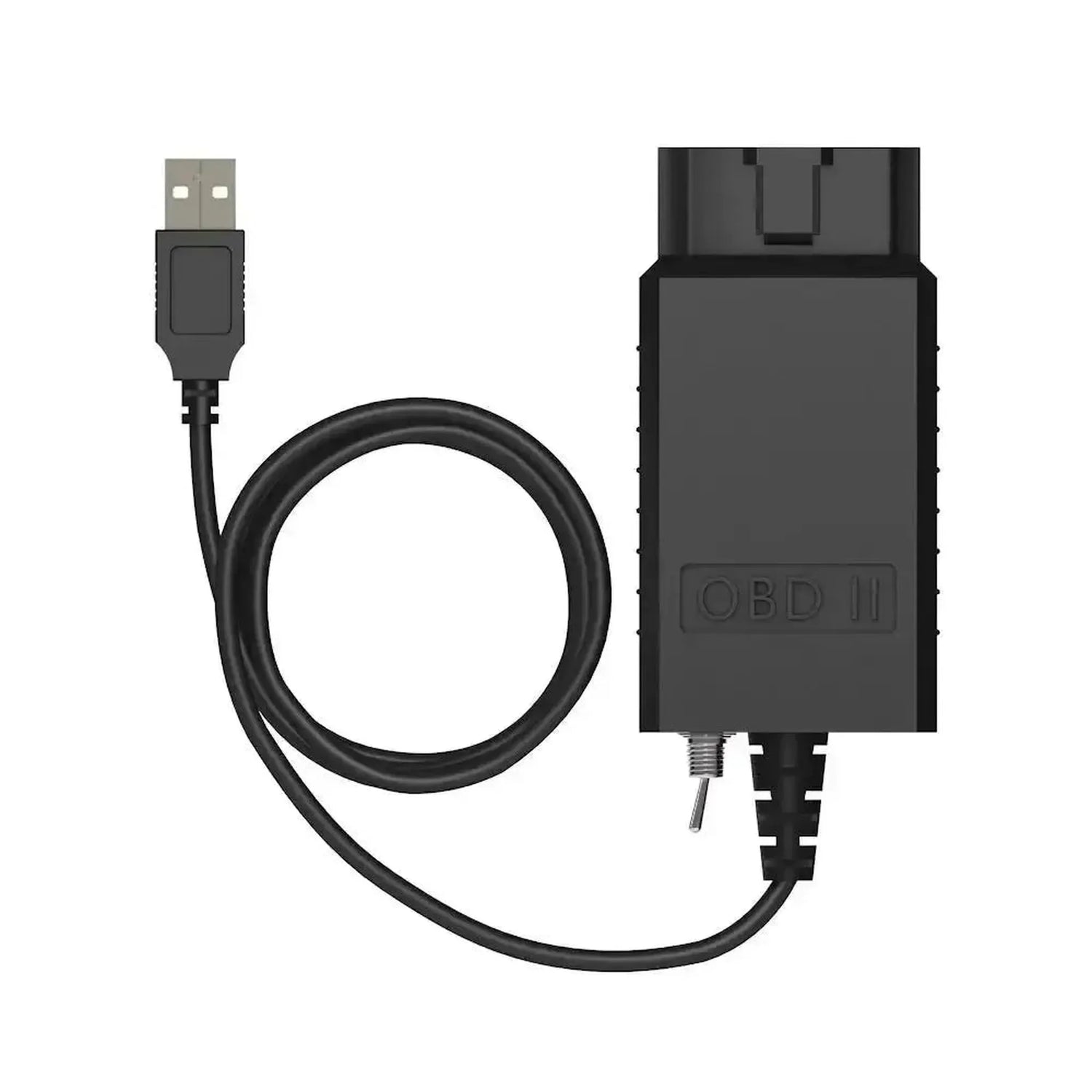

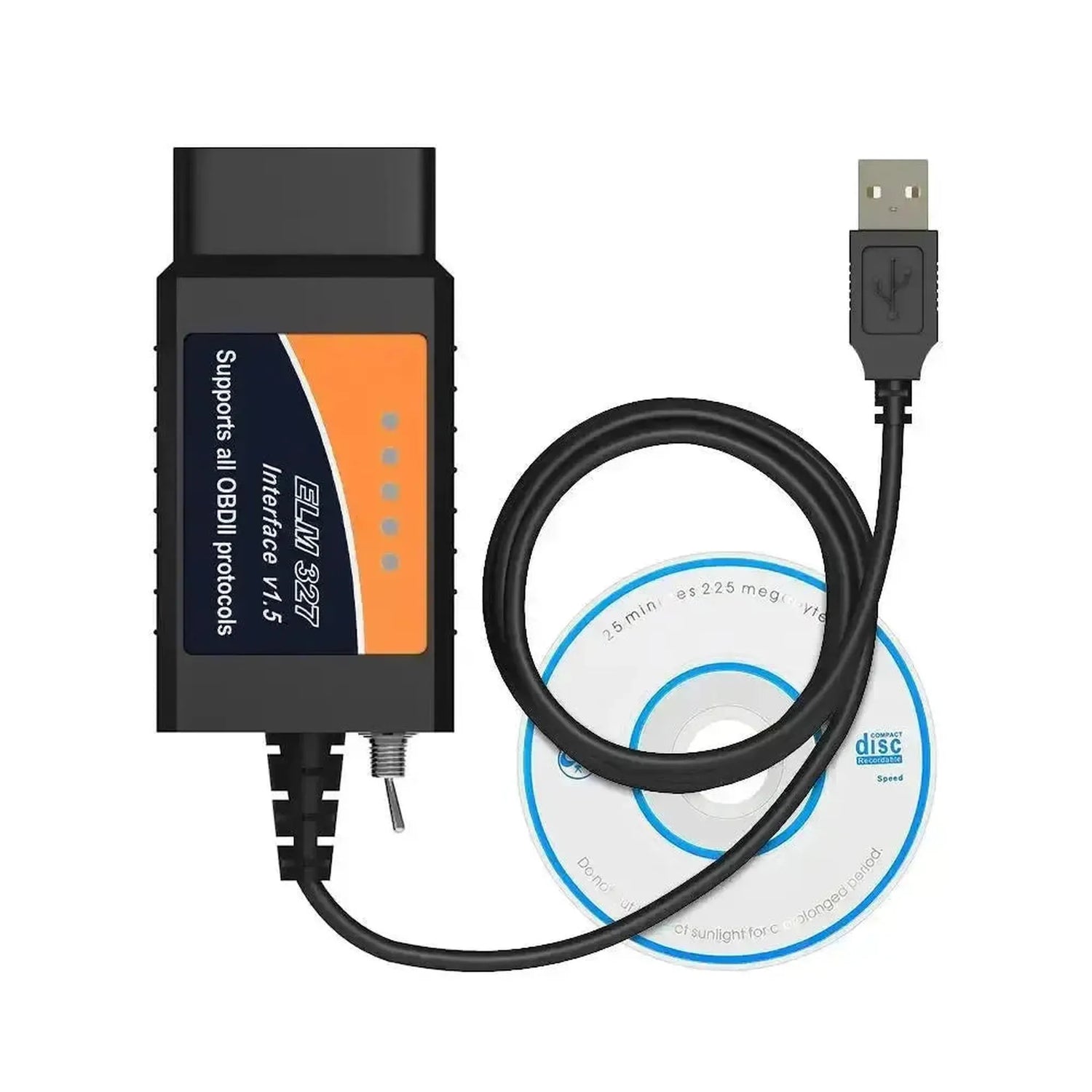

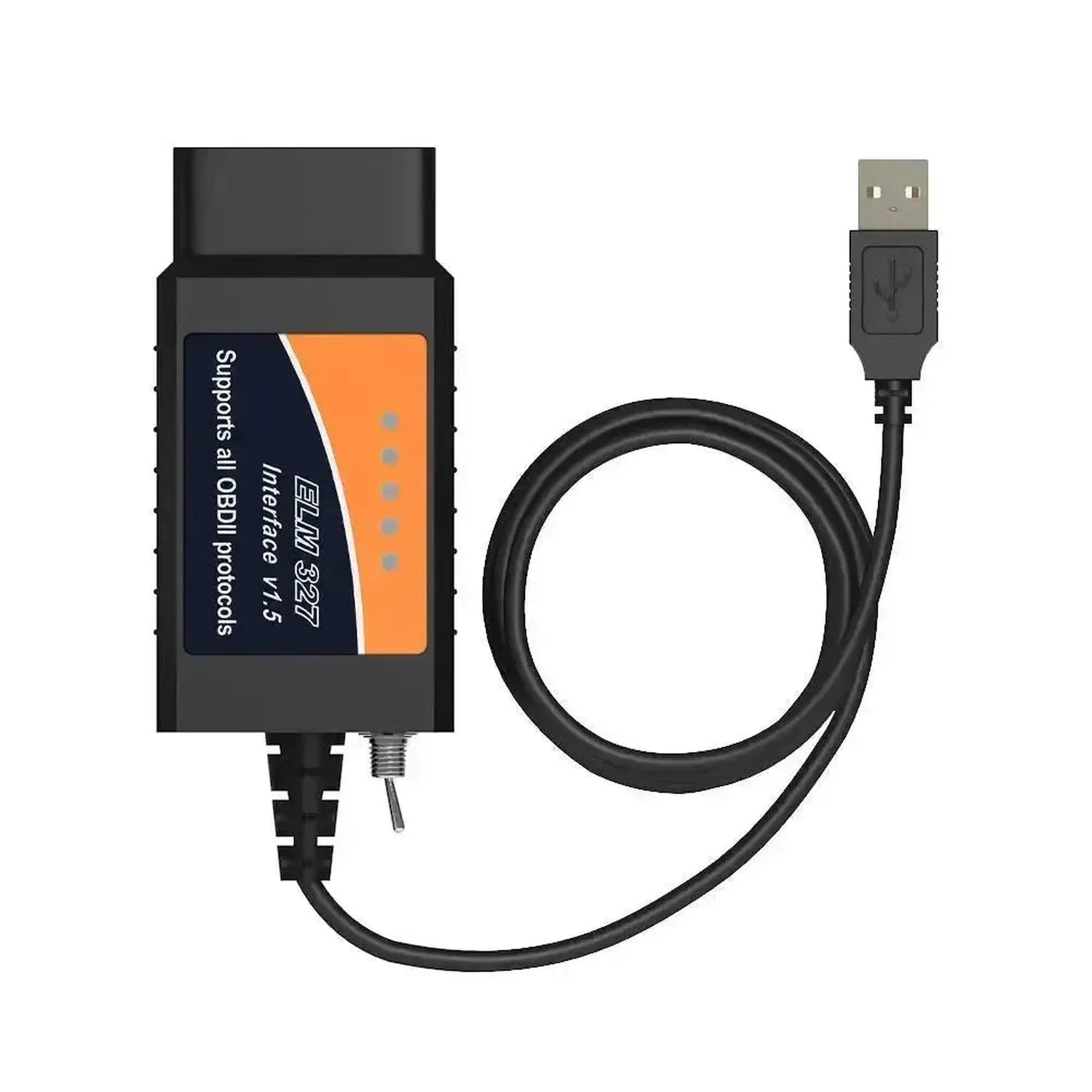

Az Universális ELM327 (FT232RL) HS/MS-CAN kapcsolóval egy diagnosztikai USB-interfész kábel, amely direkt soros kommunikációra tervezve van a jármű és egy külső diagnosztikai rendszer között. A kábel szabványos 16 érintkezős OBD2-csatlakozóval rendelkezik a járműoldali csatlakozáshoz és USB-A csatlakozóval a számítógéphez vagy laptophoz való csatlakoztatáshoz. A bekötött összeköttetést elsősorban járműdiagnózishoz, a járműparaméterek valós idejű figyeléséhez és modulbeállítások valamint konfiguráció módosításaihoz (kódoláshoz) alkalmazzák, különösen olyan járműveknél, amelyek elkülönített CAN-hálózatokat használnak.

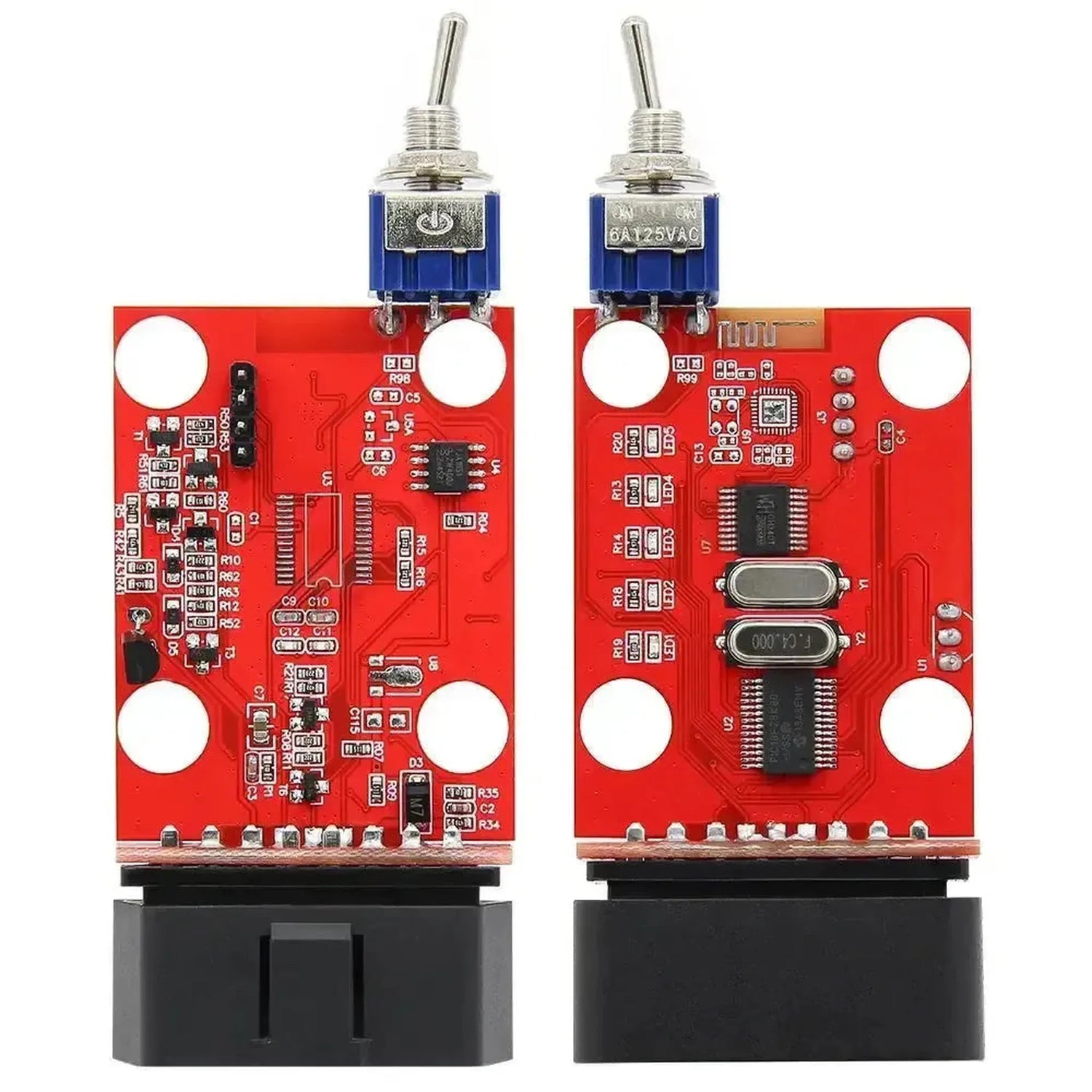

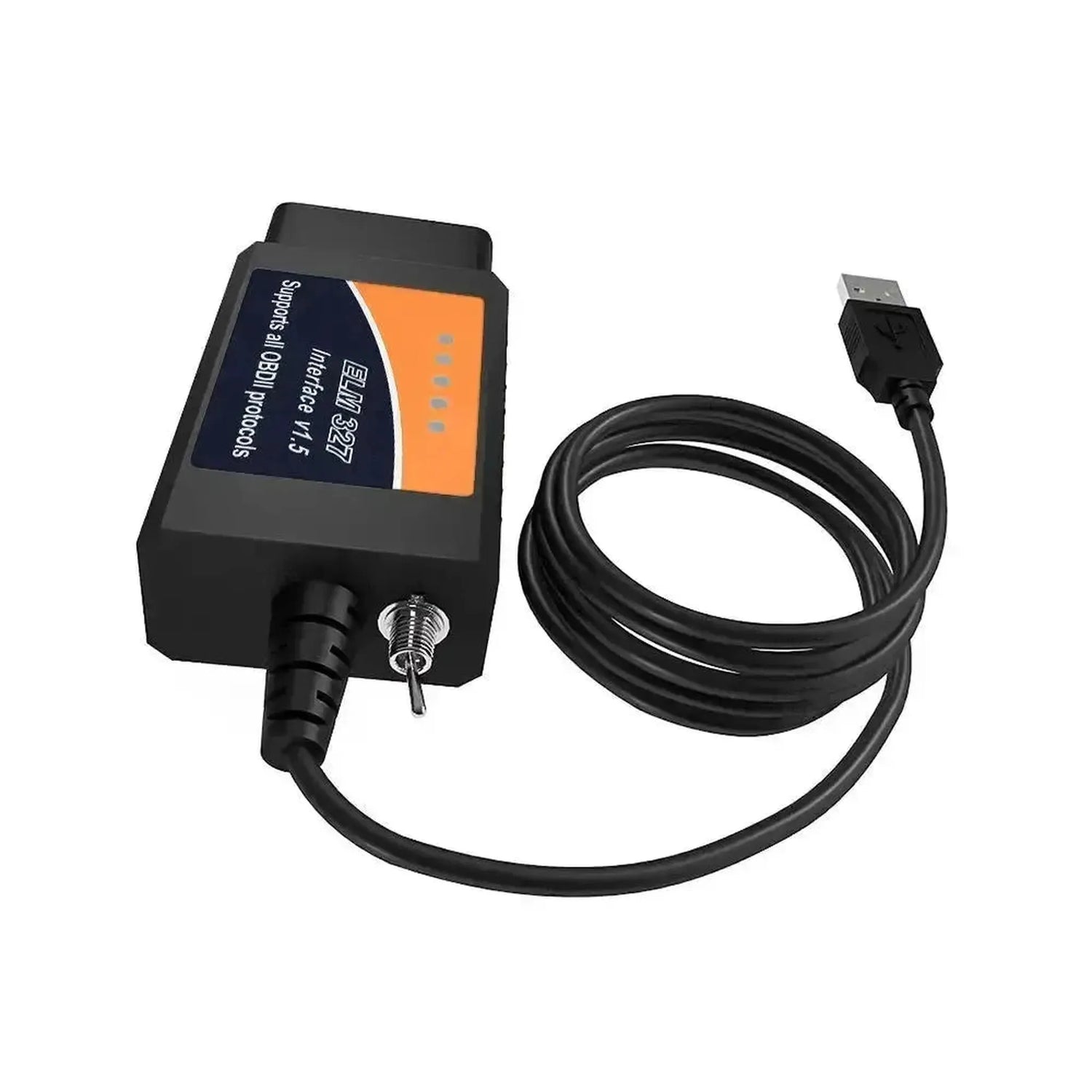

A kommunikációs ciklus során az interfész kábel protokoll-átalakítóként működik, amely a járműhálózat nyers adatait a számítógépen egy virtuális COM-portá alakítja át. A beépített FTDI FT232RL-chip rendkívül stabil adatátvitelt garantál, amely elengedhetetlen az ECU-ba történő írási műveleteknél. A szabványos OBD2-protokollok (például K-Line és ISO-CAN) mellett a kábel egy fizikai váltókapcsolóval is felszerelt. Ezzel a felhasználó kézzel átválthat a tű-hozzárendelés között a HS-CAN (High Speed) hálózat (hajtáslánc modulokhoz) és az MS-CAN (Medium Speed) hálózat között. Ez lehetővé teszi a diagnosztikai szoftver számára, hogy specifikus másodlagos modulokhoz, például a karosszéria-elektronikához (BCM) vagy az műszerfalpanelhez férhessen hozzá.
ELŐNYÖK
✔
Fizikai átváltás az HS-CAN és MS-CAN között a gyártóspecifikus modulokhoz való hozzáféréshez.
✔
Az FT232RL-chip integrációja a hosszú ideig tartó adatátvitel és kódolás garantált stabilitásáért.
✔
Az ELM327 v1.5 parancsok támogatása, amely megőrzi a J1850 protokollokkal való széles körű kompatibilitást.
✔
Bekötött USB-összeköttetés kizárja a jelveszteség kockázatát, amely vezeték nélküli interfészeknél előfordulhat.
MEGJEGYZENDŐ PONTOK
✕
Megköveteli a kézi beavatkozást a kapcsolóval, amikor a szoftver ezt a hálózatok vizsgálata során kéri.
✕
Az interfész a működéshez külső diagnosztikai szoftwaretől és az operációs rendszerspecifikus illesztőprogramoktól függ.
✕
Nem kompatibilis mobilos operációs rendszerekkel, mint az iOS vagy Android az USB-csatlakozó miatt.
Alkalmazások és funkcionalitások
Az ELM327 USB-interfész kapcsolóval széles körű diagnosztikai lehetőségeket kínál, a használt szoftvertől függően. Az alábbi funkciók technikai szempontból az interfész által támogatottak:
- DTC-k kiolvasása és törlése: A motorvezérlő egység (ECU) és a másodlagos modulok diagnosztikai hibakódjainak detektálása és eltávolítása az OBD2-szabvány által.
- Élő adatok figyelése: A szenzorादatok valós idejű kiolvasása, például motor fordulatszám, hűtőfolyadék-hőmérséklet, lambda-szonda értékei és tüzelőanyag-nyomások.
- Járműkonfiguráció (As-Built Data): Konfigurációs fájlok olvasása és írása a járműspecifikus opciók be- vagy kikapcsolásához kompatibilis szoftver segítségével.
- Szerviz-funkciók: Támogatás a statikus regenerációk, kalibrációk és megtanult értékek resetelési eljárásainak végrehajtásához az egyes vezérlő egységeken.
Speciális funkciók és lehetőségek
A kézi kapcsoló hozzáadása kiterjeszti a szabványos ELM327 chip funkcionalitását, ami a következő specifikus hardveremögekhez vezet:
- Hardveres hálózat-átkapcsolás: A fizikai kapcsoló az OBD2-dugó aktív tűit a szabványos CAN-buszról (6. és 14. érintkező) az MS-CAN buszra (3. és 11. érintkező) helyezi át.
- Hozzáférés másodlagos CAN-modulokhoz: Lehetővé teszi a kommunikációt azokkal a modulokkal, amelyek nem a fő hálózaton vannak csatlakozva, például a GEM-modul, klímaberendezés és parkolóérzékelők az egyes autógyártók járműveiben.
- Modul inicializálása: Támogatás az MS-CAN hálózat új vezérlőegységeinek párosításához vagy inicializálásához csere vagy javítás után.
Kompatibilis járművek
A kábel a szabványos OBD2-interfészként működik az összes EOBD/OBD2-kompatibilis járműhöz. A hozzáadott MS-CAN funkcionalitás kifejezetten az alábbi márkákhoz lett kifejlesztve és tesztelve:
Ford, Mazda, Lincoln & Mercury:
- Az összes MS-CAN hálózattal rendelkező modell: Alkalmas gyakorlatilag minden 2003-tól napjainkig terjedő modellhez, amely elkülönített közepes sebességű CAN-busszal van felszerelve.
- Globális OBD2-támogatás: Benzinmotorok 2001-es gyártási évtől és dízel motorok 2004-es gyártási évtől (EU-piac).
Kompatibilis szoftver és operációs rendszerek
Ez az interfész kábel harmadik fél diagnosztikai szoftverét igényli a működéshez. A hardver az MS-CAN hálózatot kezelő szoftvercsomagokra van optimalizálva.
Kompatibilis szoftver:
- FORScan: Teljes járműdiagnózis, konfigurációs módosítások és modul-programozás (a kapcsoló szükséges a modul-vizsgálatok során).
- ELMConfig / Focccus / FF2: Specifikus szoftvereszközök az As-Built adatok és rejtett opciók módosításához Ford és Mazda járműveknél.
- ScanMaster-ELM / MultiECUScan: Az általános OBD2-diagnosztikához (MultiECUScan használata esetén lehetséges további adapter kábelekkel kombinálva).
Operációs rendszerek:
- Windows: Teljes mértékben támogatott (Windows 7, 8, 10 és 11). Megköveteli a virtuális COM-port (VCP) illesztőprogramok telepítését az FTDI-chipsethez.
💡
Hasznos tudni: Az aktuális FTDI-illesztőprogramokat telepítse a Windows-rendszerre, mielőtt az interfészt az USB-portba helyezné. Ezt követően ellenőrizze és konfigurálja a hozzárendelt COM-portot a diagnosztikai szoftver beállításain belül a stabil kommunikáció érdekében.
Csomag tartalma

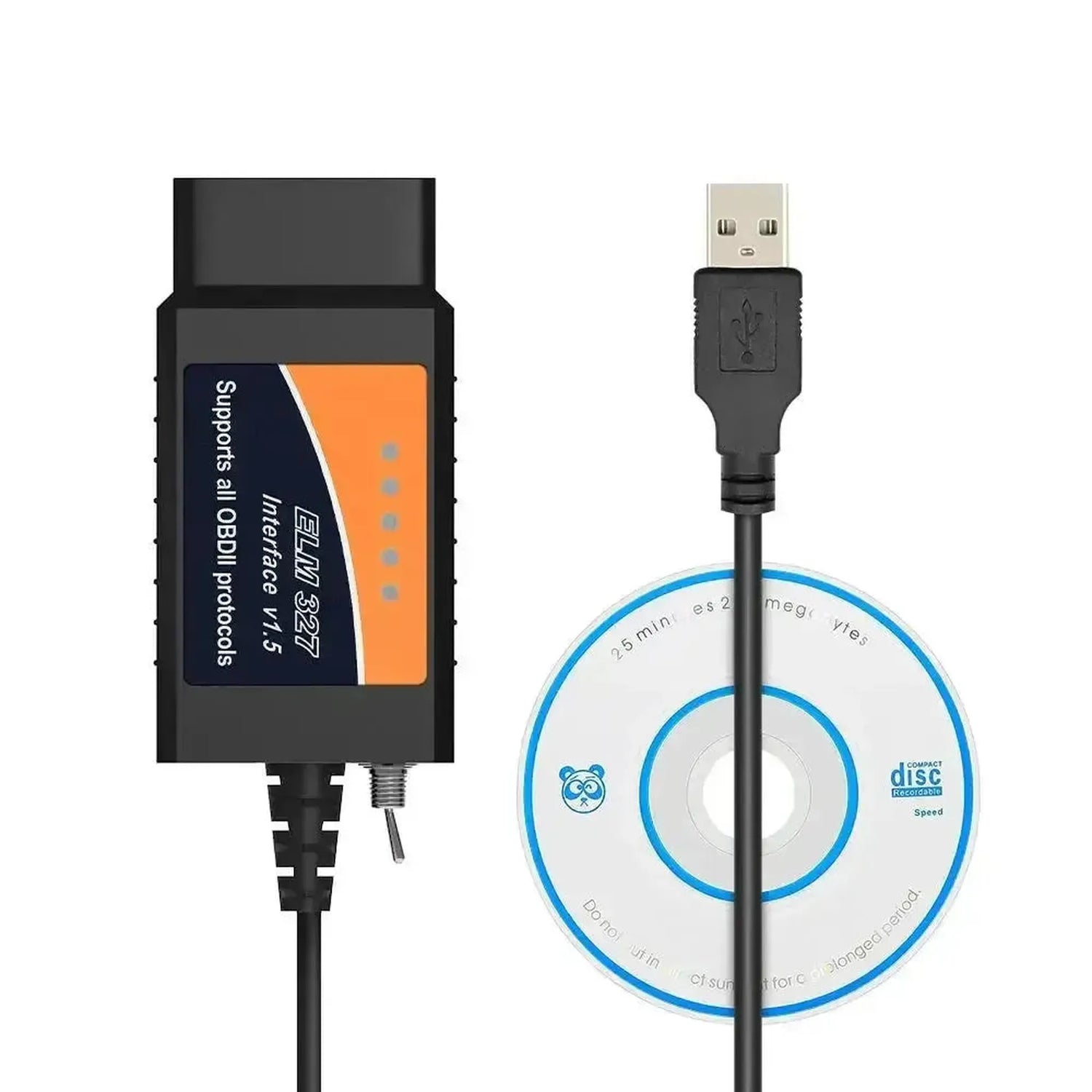

- 1x Universális ELM327 (FT232RL) HS/MS-CAN kapcsolóval | USB-interfész kábel
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Termékmárka | Univerzális |
| Termékkód | ELM327 USB FT232RL kapcsolóval |

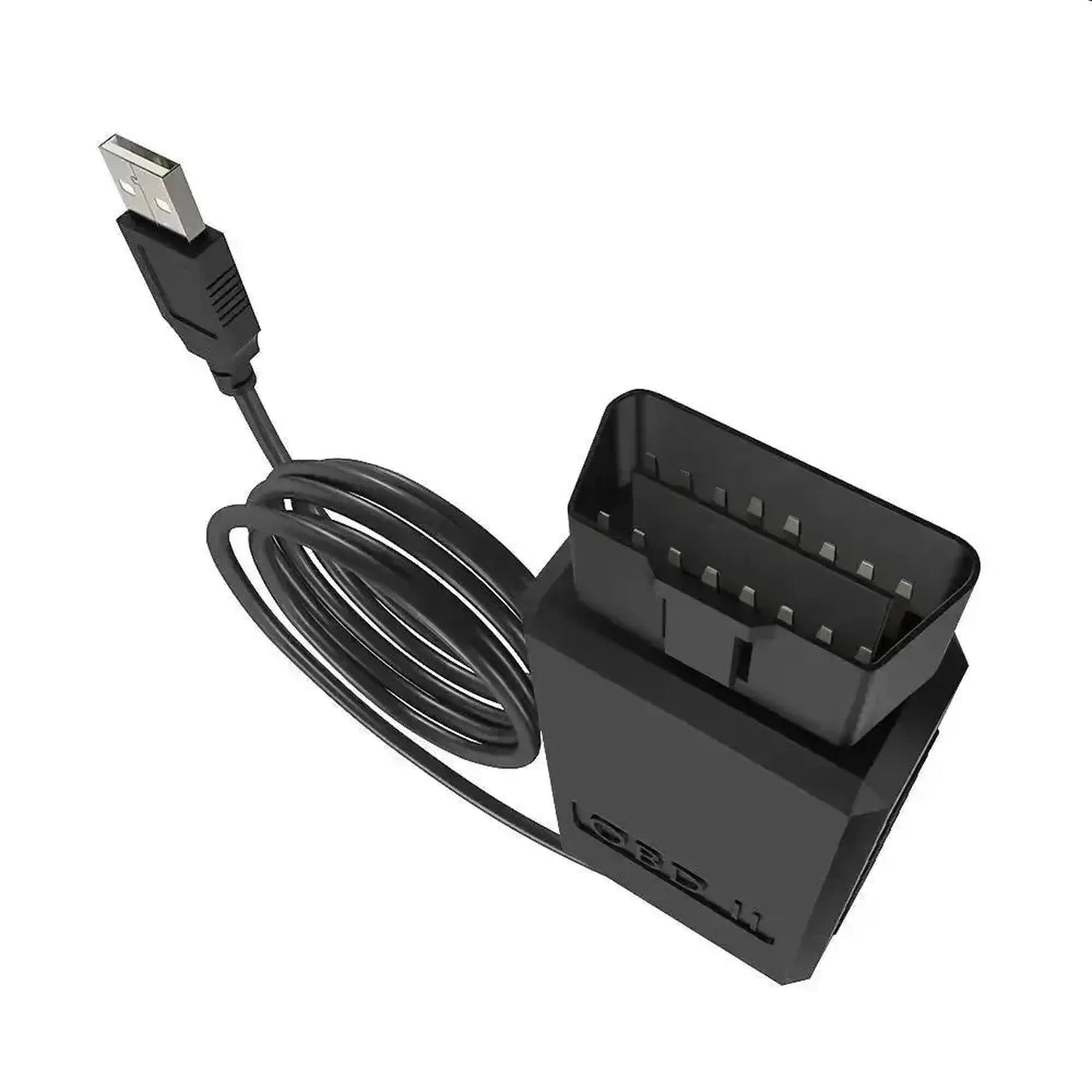

| Jármű csatlakoztatása | 16 érintkezős OBD2 (hím) |
| Külső rendszer csatlakozása | USB Type-A |
| Hardver verzió | v1.5 |
| Beépített chipset | FTDI FT232RL (USB-ről soros átalakításhoz) |
| Támogatott hálózatok | HS-CAN, MS-CAN (kapcsolón keresztül) |
| Támogatott protokollok | ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM |
| Fizikai kapcsoló | Igen, a 6./14. pin (HS-CAN) és a 3./11. pin (MS-CAN) között vált |
| Kábelhossz | Körülbelül 1,5 méter |
