Jaltest LCV (Light Commercial Vehicle) Diagnosztikai Készülék

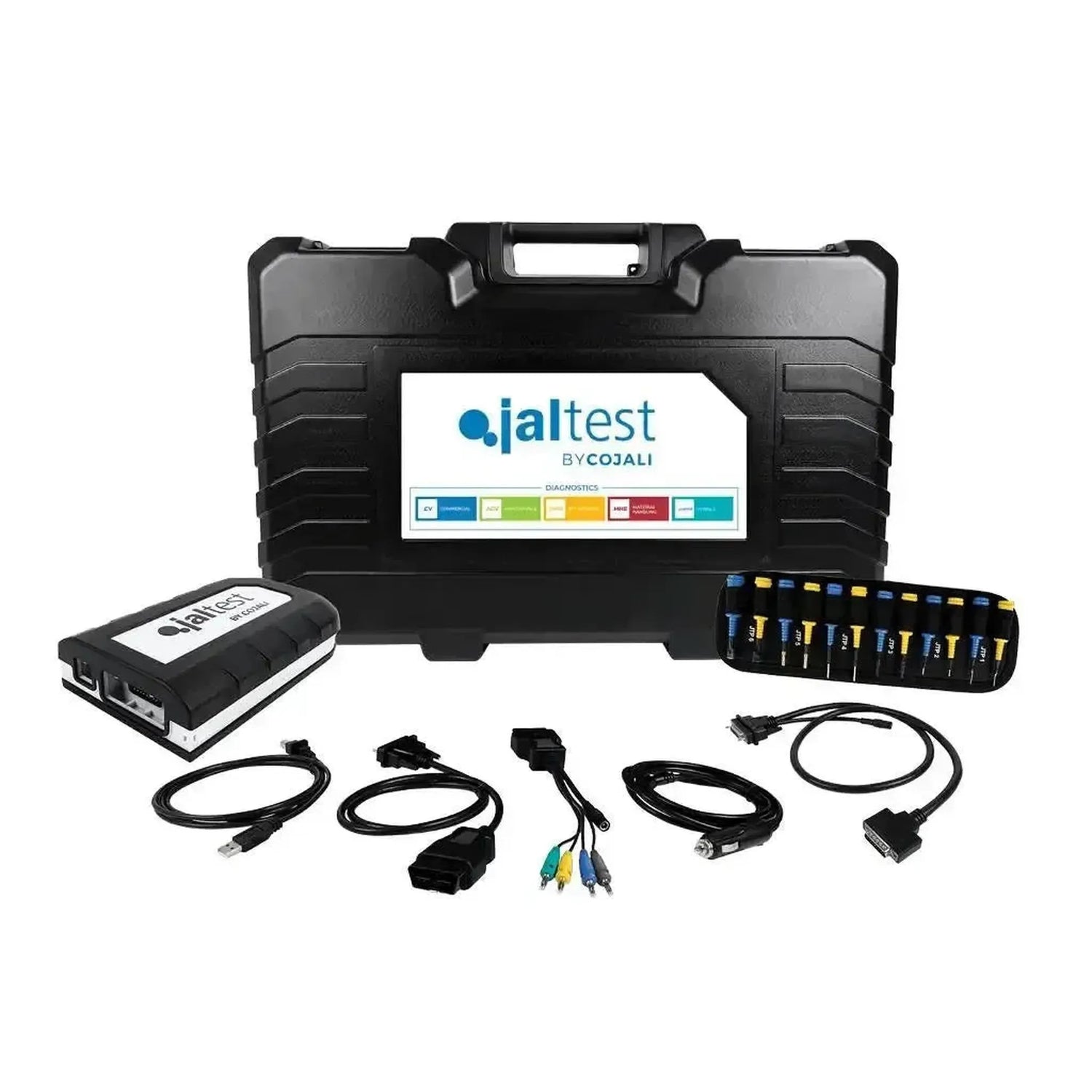

A csomag tartalma

Az eszköztáska tartalmazza a hardvert, amellyel létrehozza a kapcsolatot, valamint a szoftver jogot, amely az LCV-modult feloldja. A hardver ugyanaz, mint az önálló készletben 70001052; az diagnosztikai eszközök közötti különbség a szoftvermodulban rejlik, nem az eszköztáskában. Az alábbiakban az egyes alkatrészekhez illetve az referenciaszámokhoz találhat információkat.

Hardver

• Jaltest Link V9 (70001015): a diagnosztikai interfész, amelyet a kisteherautó diagnosztikai csatlakozójához csatlakoztat, 26 érintkezős DB26 csatlakozóval a kábel felé és USB-C a számítógéphez.
• Multipin Kit (70002001): Húsz többpólusú csatlakozó JTP01-től JTP10-ig, mindegyik két színben, a csatlakozó kábel JTP101 és két tápkábel — JDC10AM2 akkumulátor-kapcsa és JDC20AM2 az elektromos szigaretták gyújtatóhoz. Ezzel közvetlenül be tud dögözni egy olyan csatlakozóba, amelyhez nincs saját diagnosztikai kábel.
• OBD-kábel, 16-pólusú (JDC213.9): A standard kábel a szokásos diagnosztikai csatlakozóhoz.
• USB-C-kábel (JDC107.9B): A Link és a laptop közötti csatlakozás.
• 100 cm-es hosszabbító kábel (JDC100): 26 érintkezős DB26-csatlakozóval, a Link saját széles csatlakozóját használja. Hasznos, ha a diagnosztikai csatlakozó mélyen az irányítópult alatt vagy egy panel mögött található.
• Koffer (70003015): A kompakt kivitel, 505 x 381 x 146 mm.

Szoftver

• Szoftver (293600): az egyszeri vásárlás, amely a Modular LCV modult feloldja. A Modular verzióban az első felhasználási év már benne van, így nincs szükség külön szoftver-licencre.
• Jaltest GRP: A Cojali műhelyszoftvere ügyfelekhez, járművekhez és jelentésekhez, Basic, Synchro és Enterprise módokkal; ezek a módok ingyenesen aktiválhatók.

A laptop és a kisteherautó-kábel nem tartoznak ide. Lásd az Kábelek és számítógép szakaszt az oldal alább.

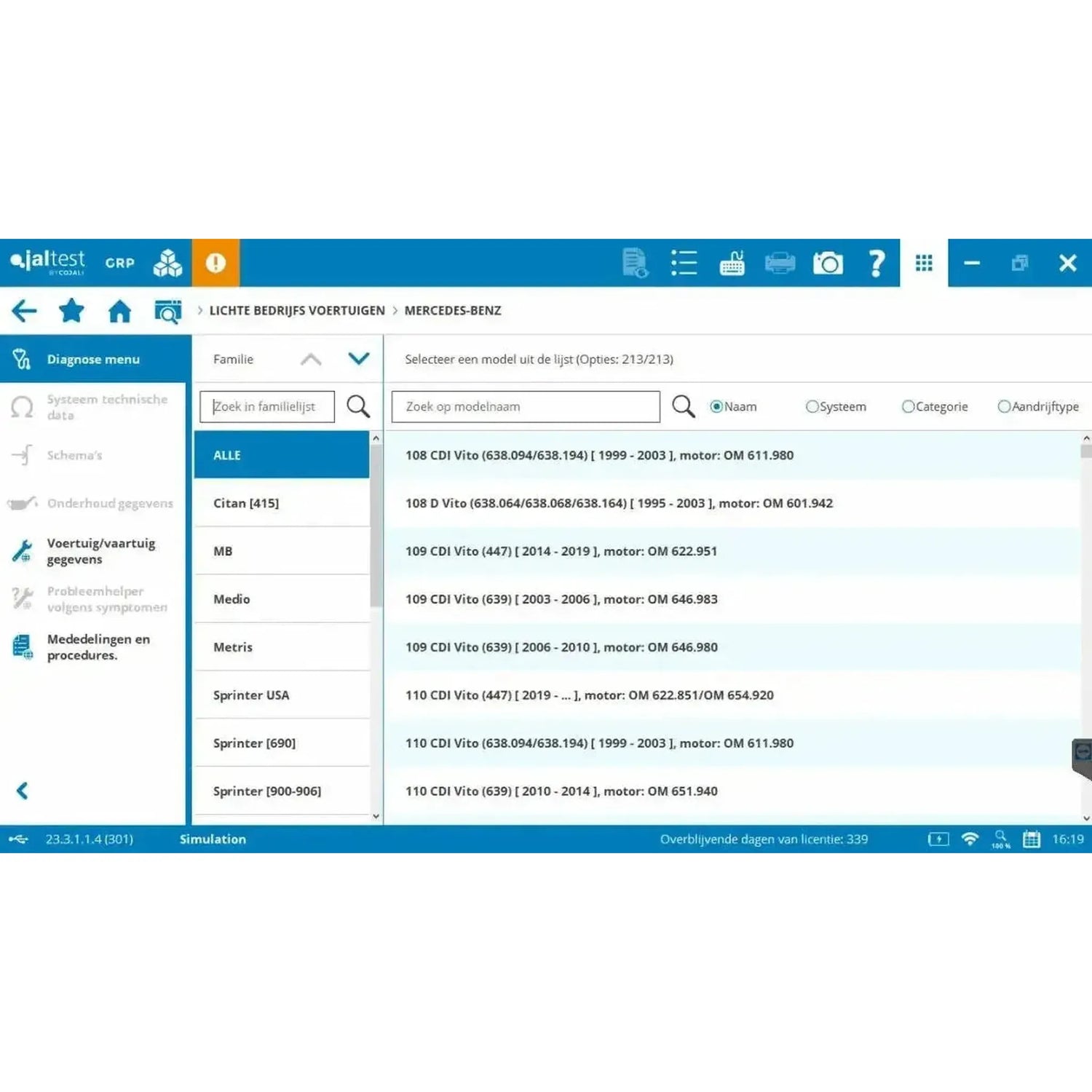

Mely kisteherautók és rendszerek esetén

A Jaltest Modular LCV kisteherautókat és könnyű haszongépjárműveket fed le. A listán szereplő márka lefedettséget jelent, nem azt, hogy minden modell és évjárat teljes körűen támogatott. A kontinens szerinti beosztás arra utal, hogy a márka honnan származik, nem a jelenlegi tulajdonosra.

Kisteherautó-márkák a lefedettségben

Ismert kisteherautó-márkák a Jaltest Modular LCV lefedettségében: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault és Volkswagen.

Összes 41 kisteherautó-márka, kontinensek szerint csoportosítva:

Az európai kategóriába az Egyesült Királyság és Oroszország is tartozik. A kínai kategória elkülönül az ázsiai kategóriától, ahova Japan, Dél-Korea és India tartozik. A USA jelölés a Hino, Isuzu és Mitsubishi Fuso amerikai verzióit jelenti; az Egyéb kategóriában Ausztrália márkái találhatók.

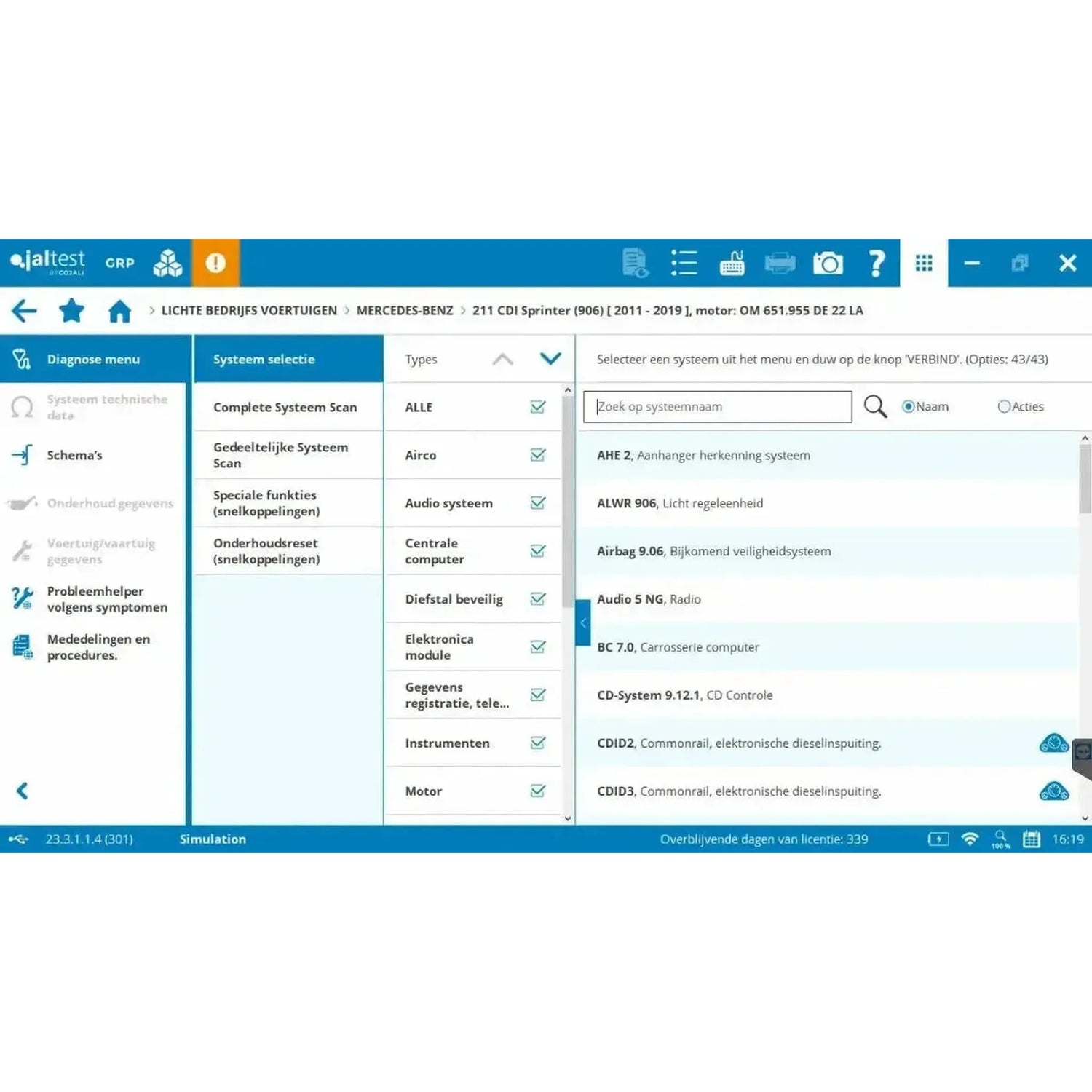

A kisteherautó rendszerei

• Motorkezelés: az elektronikus dízelszabályozás EDC, az újabb változatokban EDC 17 és EDC MD1 közös sínjellegű befecskendezéssel.
• Kipufogógáz-utókezelés: A szénszűrő, az SCR- és AdBlue-szabályozás, valamint az utókezelést irányító egység.
• Fékezés és stabilitás: a hidraulikus elektronikus fékzárás csúszásgátló és stabilitásvezérléssel, a szoftverben ABS9/ASR9/ESP9 néven.
• Karosszéria-vezérlőegység (BCM): az elektromos felszerelések központi egysége, valamint a EM bővítőmodul a vázon.
• Légzsák: a légzsák- és biztonsági öv-feszítőrendszer az utasok védelméhez.
• Klímaberendezés (ACM): a légkondicionálás és fűtés, beleértve a tárolólyukhoz szerelt parkolófűtést.
• Sebességváltó: az automatikus és robotizált sebességváltók, köztük a ZF 8HP Hi-Matic, valamint a tengelykapcsoló működési pontja.
• Műszerfal és komfort: a műszerfal, amely a kilométeróra-állást rögzíti, a parkolási asszisztenst, a multimédia kijelzőt, az audiórendszert, a kommunikációs modult és az indítóblokkolót.
• Biztonsági kapu (SGW): az az ajtó, amely az FCA és Iveco újabb verzióiban a jármű-bushoz való hozzáférést zárja.

A biztonsági kapu (SGW)

Az FCA és Iveco újabb kisteherautói biztonsági kapuval zárják le a járműbuszt, a szoftverben SGW néven ismert. A Jaltest mindkét gyártó által jóváhagyott eszközként működik, és összeköti az diagnosztikai berendezést az authenticációs szerverekkel, így a kétirányú tesztek, a hibakódok törlése és az egyéb javítási funkciók elérhetővé válnak. Ez a hozzáférés egy külön modul saját referenciaszámokkal, amely nem része ennek a készletnek; lásd az Opcionális bővítéseket.

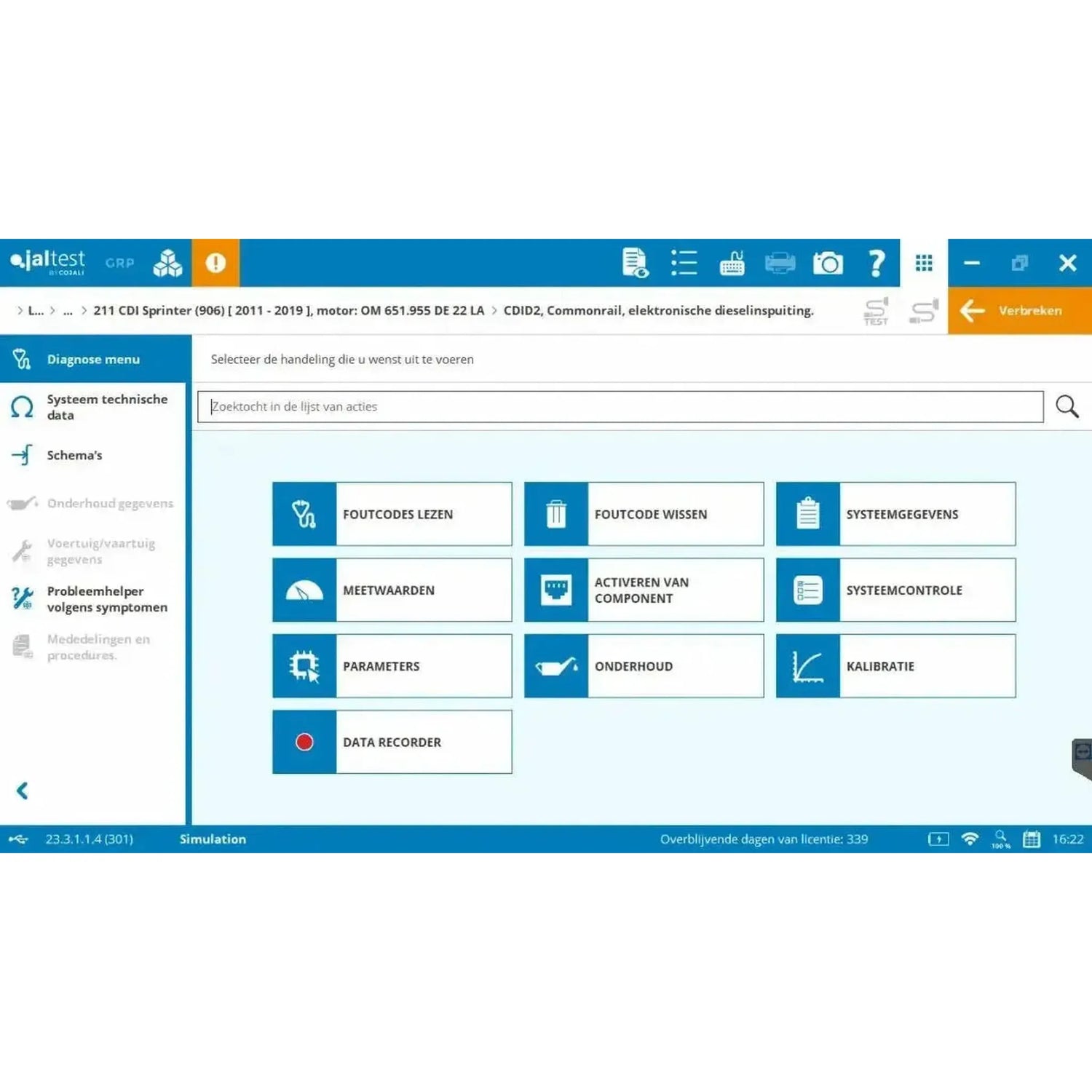

Mit lehet vele csinálni

Az LCV-modullal kiolvashatja a kisteherautó vezérlőegységeit, nyomon követheti a mérési értékeket és vezérelheti az alkatrészeket. Emellett elvégezheti azokat a feladatokat, amelyeket a szoftver igényel: a szűrő, az injektorok, a kalibrálások és a karbantartási számlálók beállítását.

Diagnosztika

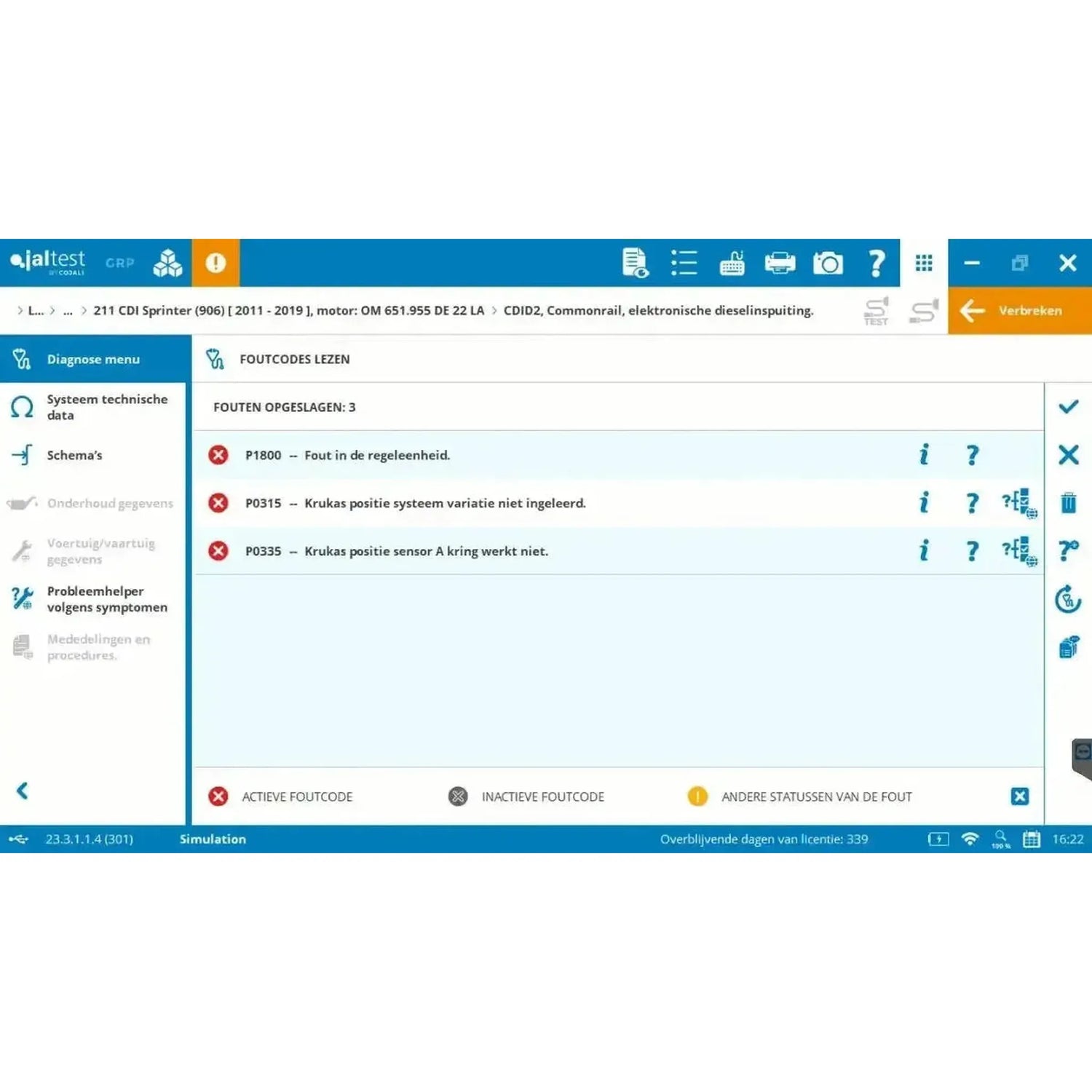

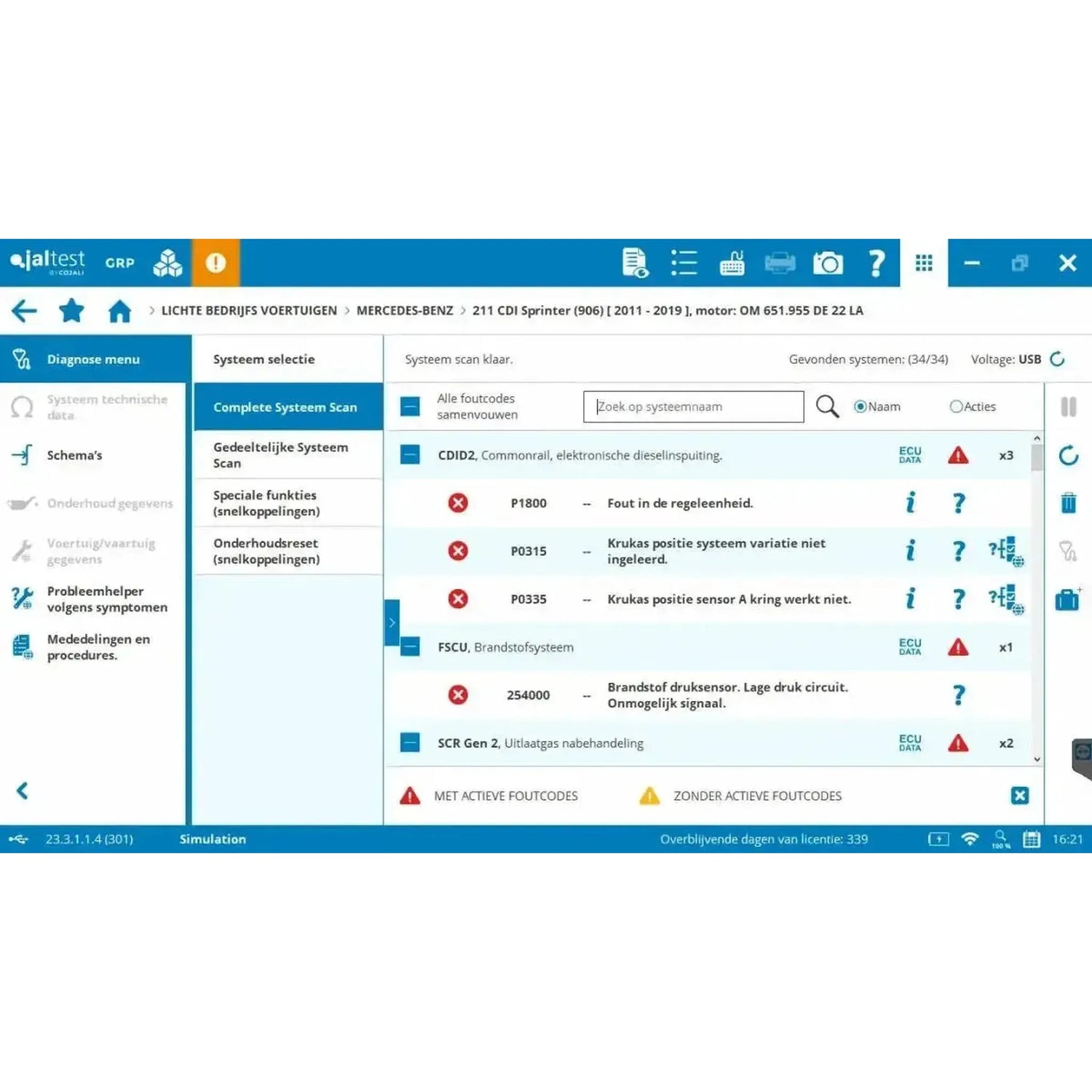

• Hibakódok olvasása és törlése: Aktív, inaktív és állandó kódok leírásukkal együtt, illetve törlésük a javítás után.
• Mérési értékek: A csatlakoztatott érzékelők értékei a képernyőn, számokkal és grafikonban.
• Alkatrészek vezérlése: Komponensek célzott kezelése működésük ellenőrzéséhez.
• ECU-adatok: Alkatrészszám, szoftververzió és az első telepítés adatai.
• Paraméterek és kalibrációk: Vezérlőegységek konfigurálása és rendszerek beállítása.

Karbantartás és kalibráció

• Karbantartási számlálók: A műszeregység karbantartási jelzésének visszaállítása az olaj- vagy szűrőcsere után.
• Szénszűrő (DPF): Kényszerített regenerálás, valamint tisztítás vagy csere után a szén- és hamuzési értékek visszaállítása.
• SCR és AdBlue: A rendszer visszaállítása és a szivattyú, a fűtés és az injector tesztelése.
• Injektorkódolás: Új injektorok saját kódjukkal való regisztrálása a motorvezérlésben.
• Elektromos parkolófék (EPB): A fékpofák nyitása és zárása a karbantartás során, majd a rendszer kalibrálása.
• Kormányszögérzékelő (SAS): Kalibrálás az igazítás vagy a kormányrészek cseréje után.
• Gumiabroncs nyomásellenőrzés (TPMS): Az érzékelők újratanítása és a figyelmeztetőfény visszaállítása.
• Akkumulátor regisztrálása (BMS): Az új akkumulátor regisztrálása a járműben a megfelelő adatokkal.
• Szállítási mód: Kikapcsolása az új jármű átadásakor.

Kábelek és számítógép

A csomagban egy 16-pólusú OBD-kábel található a standard csatlakozáshoz. Az idősebb kisteherautók még nem rendelkeznek ezzel, és néhány márka a diagnosztikai vezetékeket eltérő pólusokra helyezi; ehhez egy külön átalakító kábel vagy konverter szükséges. A szoftver maga egy Windows-számítógépen fut.

• Volkswagen (JDC402A): Az átalakító kábel a 2+2-pólusú OBD1-csatlakozáshoz, két darab kétpólusú csatlakozóval – fehér az L és K betűkkel, fekete a negatív és pozitív jelöléssel.
• Márkaspecifikus OBD1-csatlakozók: OBD215 a GM 12-pólusú csatlakozásához és OBD401 az Iveco Daily 38-pólusú csatlakozásához.
• Eltérően bekötött OBD2-csatlakozók: JDCOBD2 a Hyundaihoz és JDCOBD3 a Tata-Daewoohoz, konverterek, amelyek a diagnosztikai vezetékeket a szabványos pólusokra helyezik vissza.
• Régebbi protokollok: A JDCOBD6 az SAE J1850-et PWM és VPW változatban CAN-ra konvertálja; erre akkor van szükség, amikor a 2. pólus foglalt, és a 6. és 14. pólus üres marad.
• Biztonsági port: JDC406A a Fiat portjához, JDC408A a Renault és Nissan portjához, valamint JDC407A az Iveco Daily-hez az ST15-csatlakozóval.
• Számítógép: A szoftver Windows alatt futtatható. A Cojali a Jaltest Rugged PC-t és az A140 Rugged PAD-et szállítja; mindkettő külön elérhető webshopunkban.

A szükséges kábel típusa a kisteherautó diagnosztikai csatlakozásától függ, nem a márka nevétől az autó elején. Ellenőrizze közvetlenül a járműnél, hogy melyik csatlakozó van az irányítópult alatt, mielőtt megrendelné: Számolja meg a pólusok számát, és nézze meg, hogy a 6. és 14. pólus foglalt-e.

Licenc és meghosszabbítás

A Modular verzióban egyszerre vásárolhatja meg a szoftver-aktiválást és az első felhasználási évet. A második évtől kezdve az update-licenccel (29051600) hosszabbíthatja meg, minden alkalommal tizenkét hónapra. Amíg a licenc érvényes, minden új szoftververzióhoz hozzáférhet a kisteherautó-rendszerekhez.

• Futamidő: Tizenkét hónap az aktiválástól, a szoftver-aktiválásban foglalt.
• Megújítás: Évente az update-licenccel (29051600).
• Telepítések: Legfeljebb öt pc. A Jaltest-hardver mindig szükséges a szoftver futtatásához.
• Regisztráció: Az aktiválás során, minden új szoftververzió után, illetve ezt követően félévente.
• Modul utólagos vásárlása: Egy később vásárolt modul egyenlővé válik az Ön fennálló licencével; arányosan fizet.
• Nem meghosszabbít: A modul zárolva marad, amíg az update-licencet le nem veszi.

Választható bővítések

Az LCV-modulon kívül vannak bővítések, amelyeket külön lehet megrendelni. Ezek nem szükségesek a diagnosztizáláshoz, de bővítik a referencia anyagot, a támogatást vagy az eszközöket. Az alábbiakban a kisteherautók és könnyű haszonjárművek számára megfelelő lehetőségek találhatók.

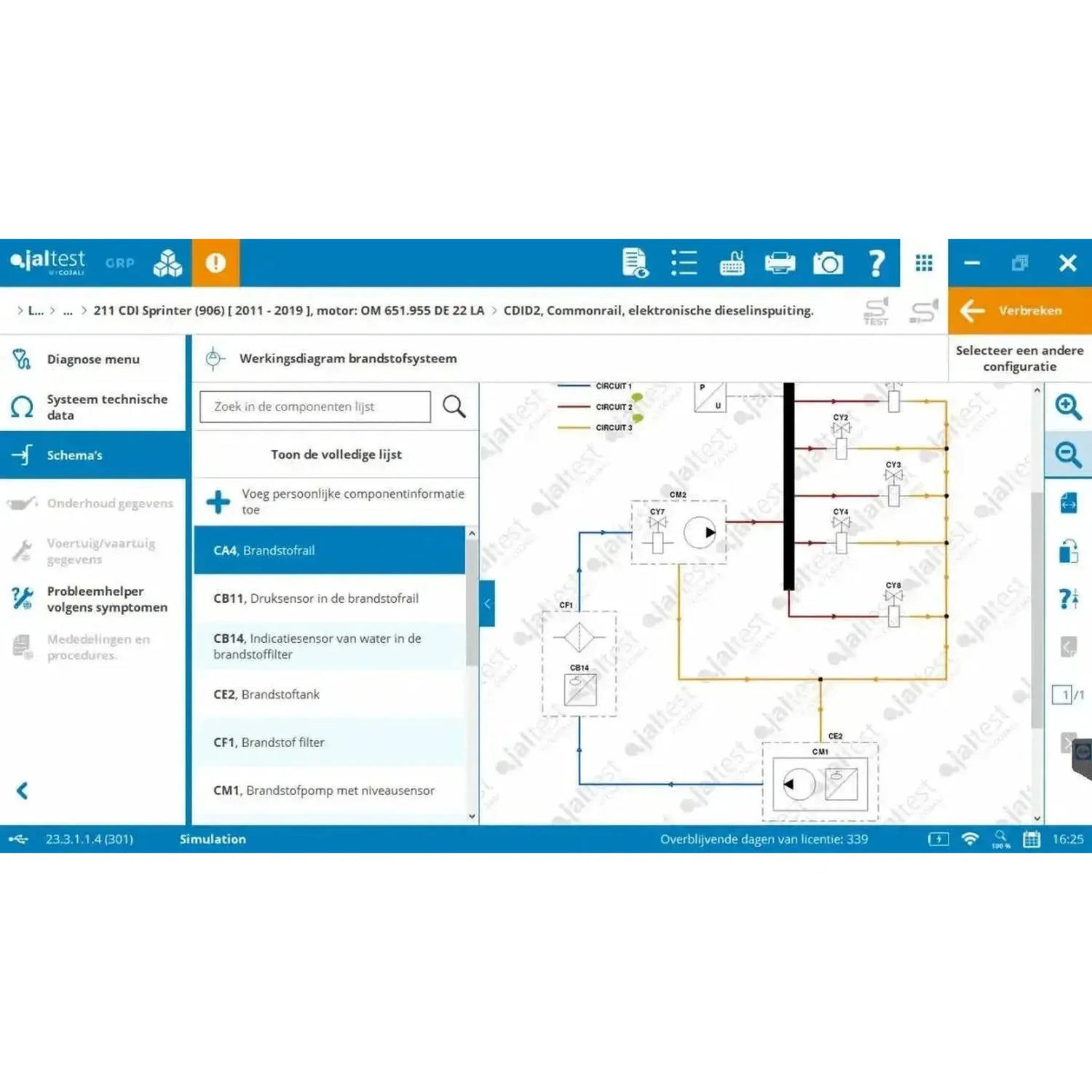

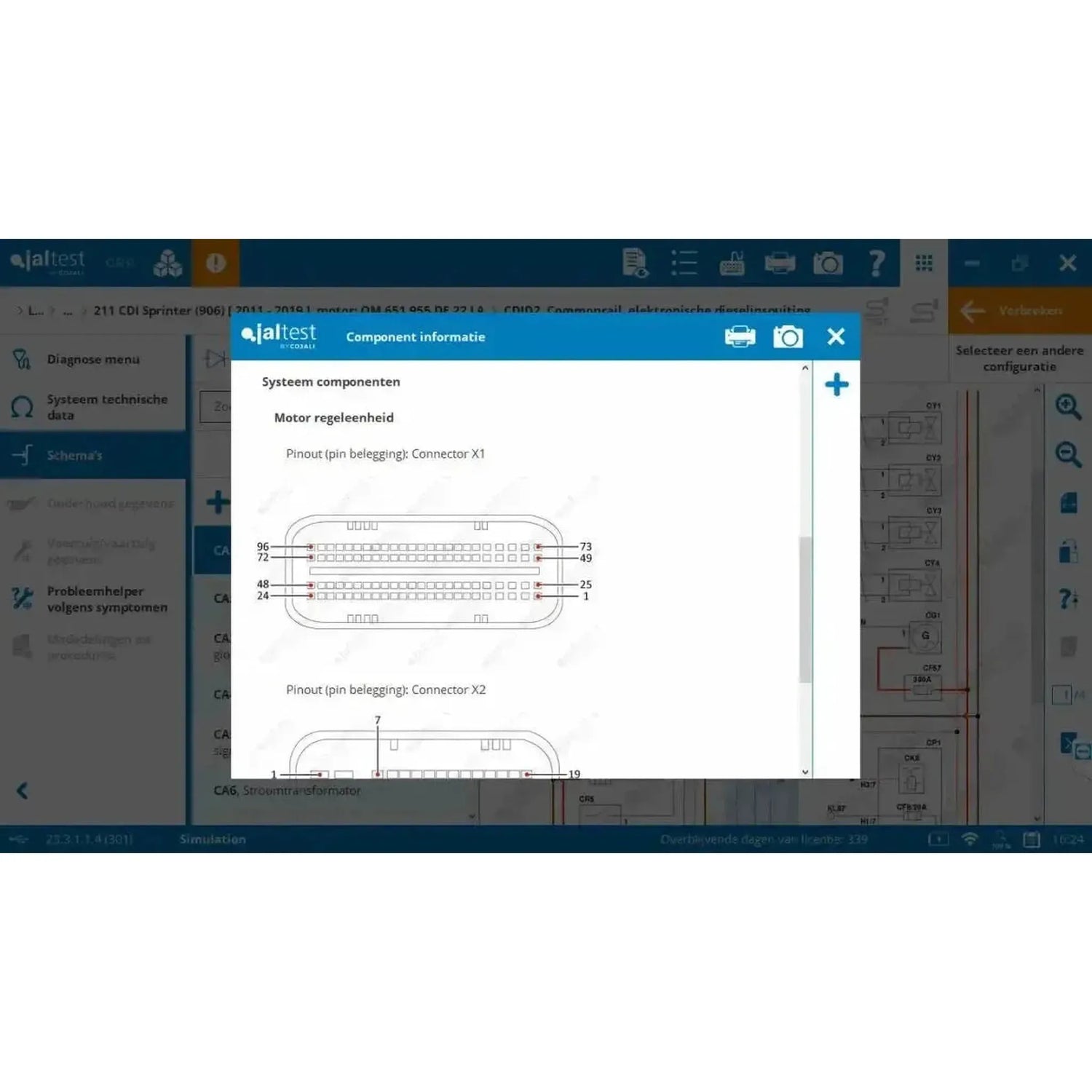

• INFO Plus Modularhoz (70605043): A kapcsolási rajzok és az irányított javítási folyamatok. Rendeljen belőle annyi moduláris licencet, ahány eszköz van.
• FCA biztonsági port (70607001): A FCA-márkák biztonsági portjához való hozzáférés egy évre a regisztrációtól számítva. Ehhez érvényes moduláris vagy CV-licenc szükséges.
• Iveco biztonsági port (70607002 és 70607003): Az Iveco esetében a hozzáférés cégenkénti és eszközönkénti alapon működik, ezért mindkét referencia szükséges. Ezek az év végéig érvényesek; a megújítás a 78500001 és 78500002 számokkal történik, és ezt november 1. és december 15. között kell kérelmezni. Ha a kérelem később érkezik, új aktiválásra kerül sor, ismét cégenkénti és eszközönkénti alapon.
• Jaltest ADAS (29786): A kamerák, radarok és érzékelők beállításához szükséges szoftver, a megfelelő kalibrációs panelekkel.
• Jaltest ATS: Egy év hozzáférés a Cojali angol nyelvű műszaki ügyfélszolgálatához. Automatikusan meghosszabbodik; írásban lehet felmondani a lejárat előtt harminc nappal.
• Gyártói modul (29469): A jármárka helyett a rendszer gyártója alapján válasszon. Ez a modul nem kapható külön, és megköveteli a Modular Truck, Modular Bus vagy mindkettő meglétét; így csak a Modular LCV-vel nem használható.

Csomag tartalma

• 1x Jaltest Link V9 felület (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pólusú DB26 – 16-pólusú OBD2 Átmeneti kábel | Felület
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Átmeneti kábel | Felület
• 1x Jaltest (JDC100) | Link V9 26-pólusú DB26 Hosszabbítókábel (100 cm) | Felület
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293600) | LCV (Moduláris) | Szoftverlicenc
