Jaltest | SKU: JDC559A

Jaltest (JDC559A) | Haulotte 6+6-tűs OBD - 16-tűs OBD2 adapterkábel | Emelnövekmény és emelőgépek

Name: Jaltest (JDC559A) | Haulotte 6+6-tűs OBD - 16-tűs OBD2 adapterkábel | Emelnövekmény és emelőgépek
Brand: Jaltest
SKU: JDC559A
Price: 137.95 EUR
Availability: InStock

€137,95 áfával

€114,01 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

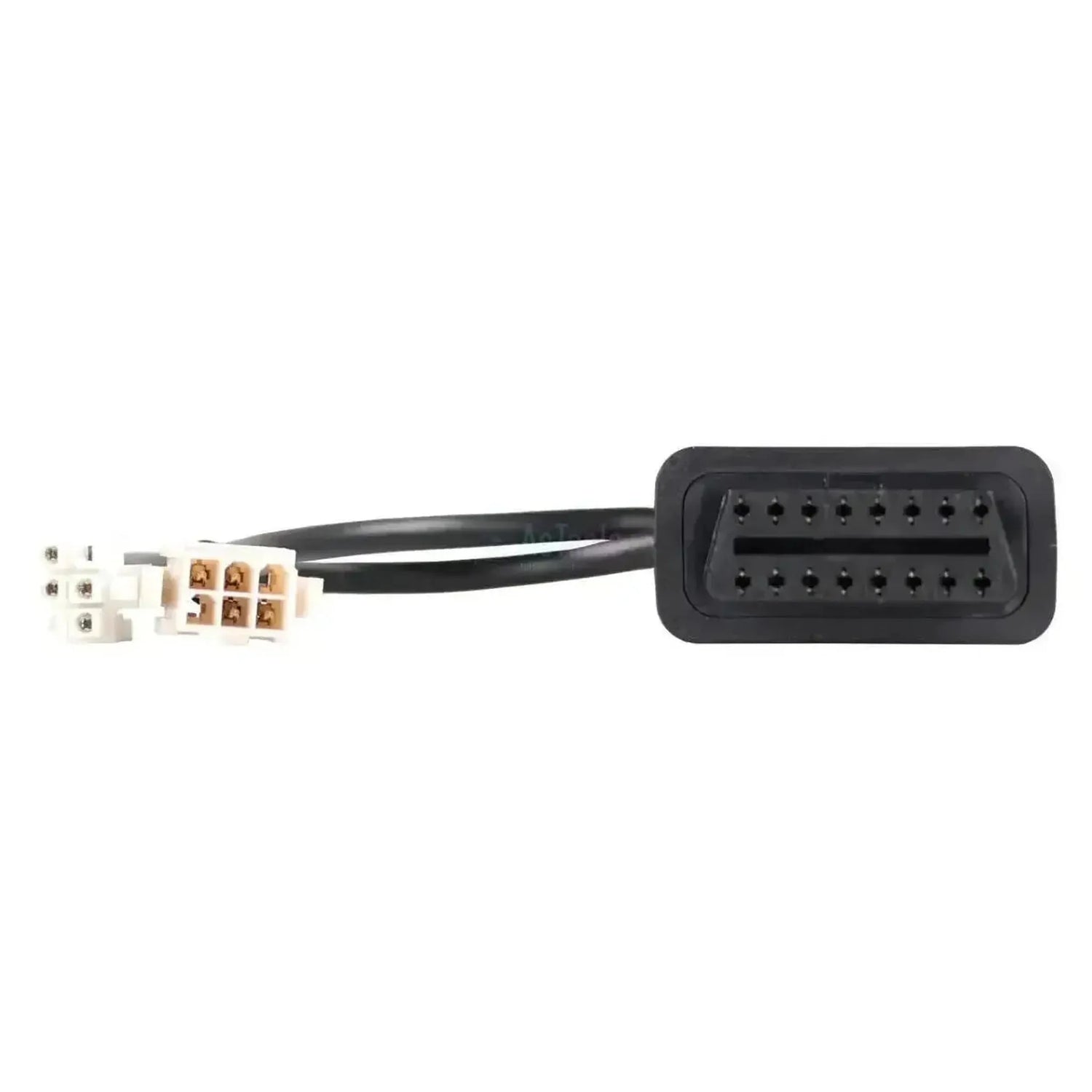

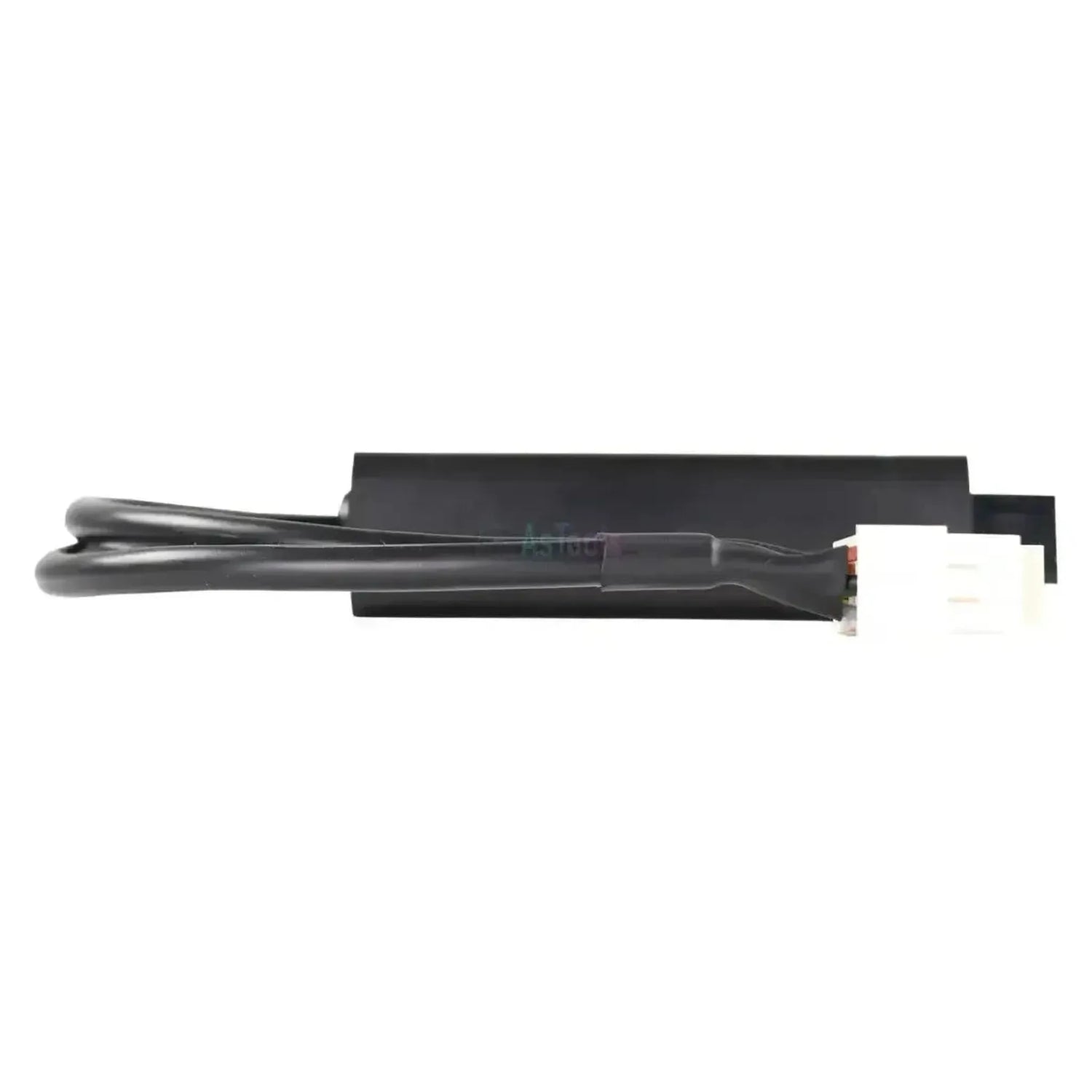

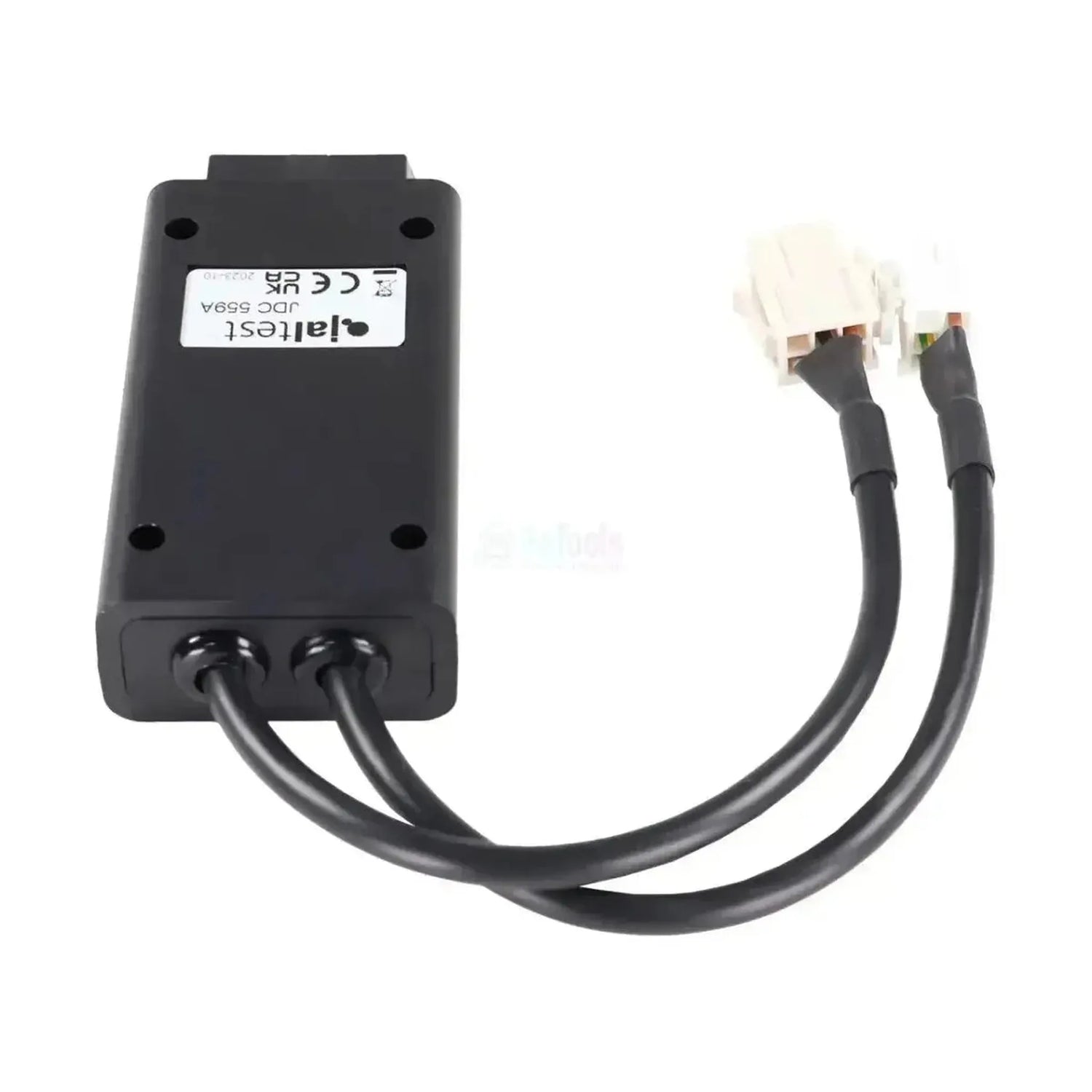

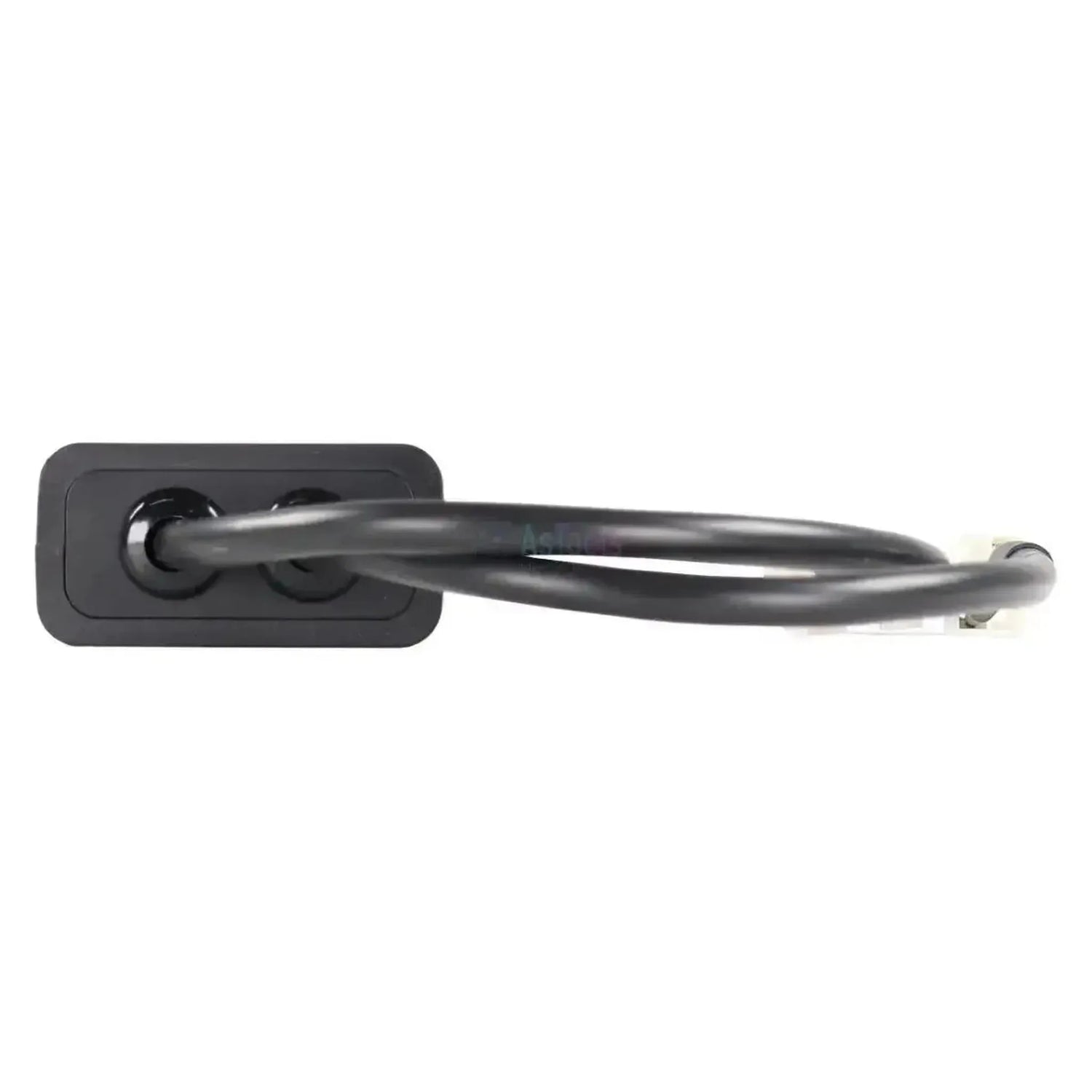

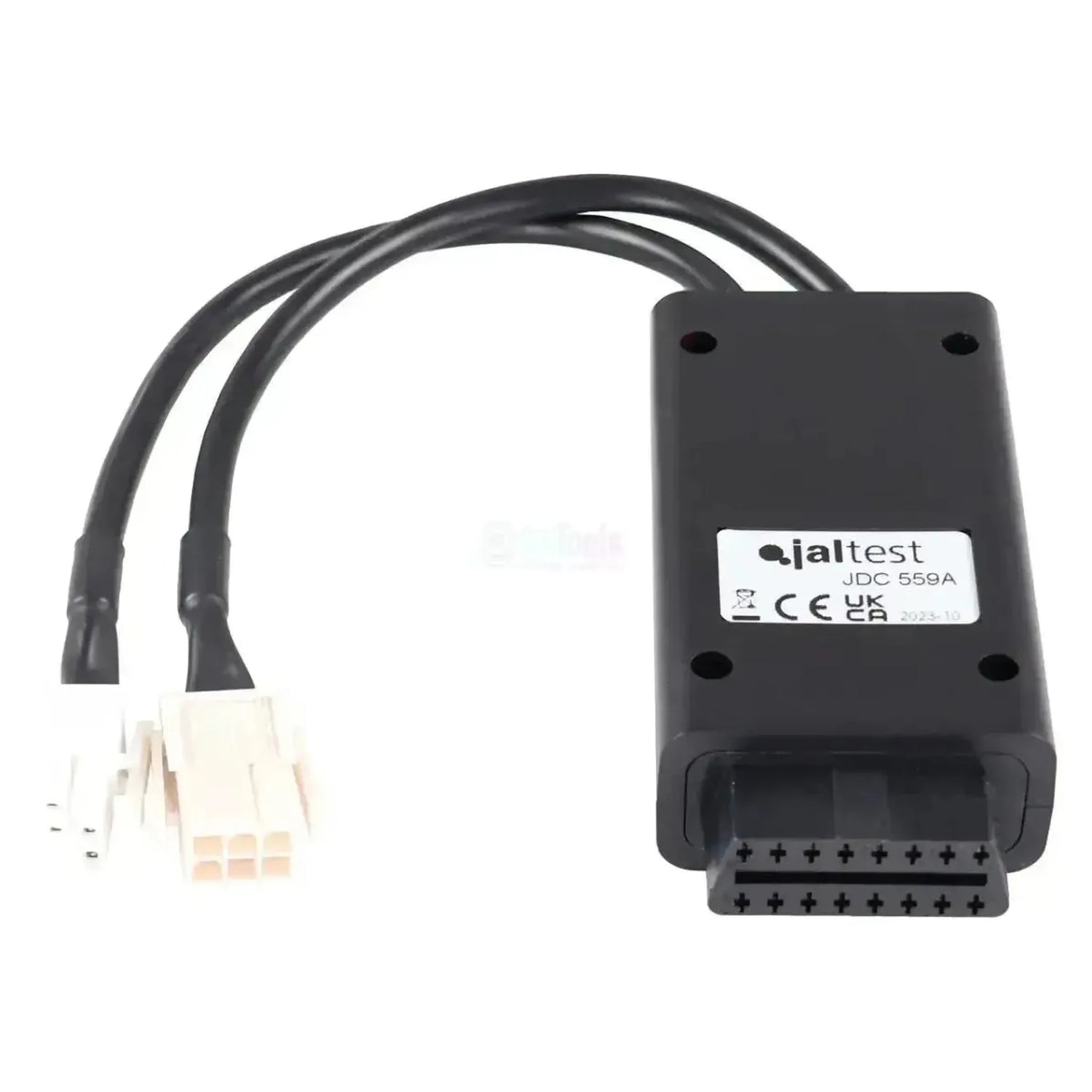

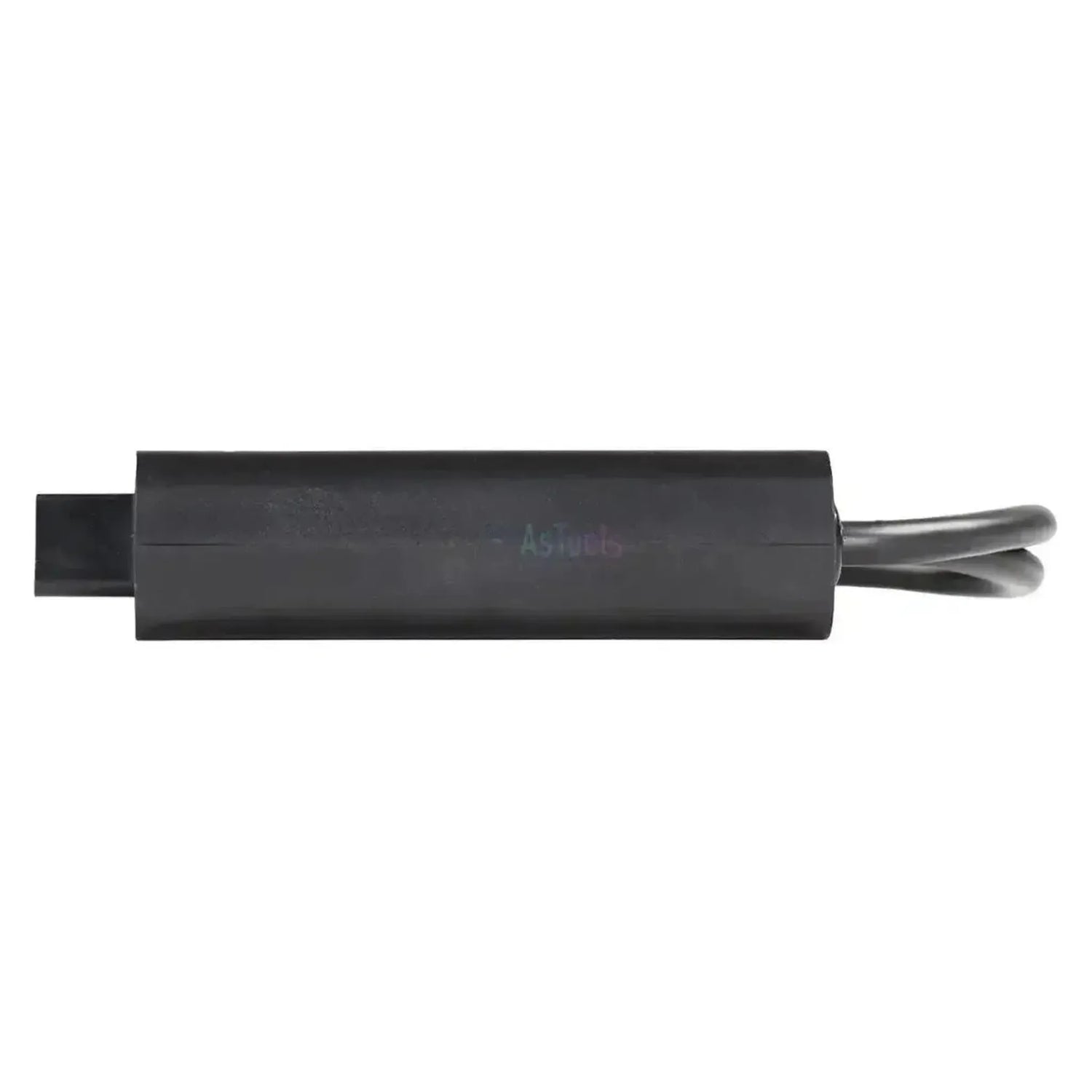

A Jaltest JDC559A csatlakoztató a 6+6-tüskés diagnosztikai csatlakozót Haulotte magaszvező és teleszkópos emelőkről a 16-tüskés OBD2 bemenethez köti az Ön Jaltest diagnosztikai kábelén. Az OBD2 csatlakozó mögött közvetlenül egy fekete téglalap alakú doboz található, amelyből két ág ered, mindegyik egy fehér 6-tüskés csatlakozóval, két sorban három tüskével. A két csatlakozó egy összeillő pár: az egyik fogadó érintkezővel, a másik tüskevédővel rendelkezik. A kábel hossza 30 cm.

Mindkét ágat csatlakoztatva a Jaltest szoftver a vezérlőegységekhez jut anélkül, hogy közben átkapcsolnál. Ezek a CAN- és az idősebb RS232-kivitelben lévő hidraulikus vezérlés HYDRAULICS, a Kohler motorvezérlés ECM Kohler, beleértve a Stage V-kivitek, és az HA-sorozaton a Kubota-motorok E-CDIS vezérlése. Az HTL teleszkópos emelőkön ebből csak a Kohler-vezérlés támogatott. A kábel működik Jaltest Link V8.1 és V9 verzióval, és a Jaltest MHE modulhoz tartozik.

ELŐNYÖK

✔Mindkét 6-tüskés csatlakozó egy kábelben, így a diagnosztikai munka során nem kell átkapcsolnia.

✔Eléri a CAN- és az idősebb RS232-kivitelben lévő hidraulikus vezérlést HYDRAULICS, így több generációs gépek felett.

✔Támogatja a ECM Kohler motorvezérlést, beleértve az újabb gépek Stage V-kivitek verzióját.

✔Az HA-magaszvezőkön a Kubota-motorok E-CDIS vezérlése is, és használható Link V8.1 és V9 verzióval.

MEGJEGYZENDŐ PONTOK

✕Az HTL teleszkópos emelőkön csak a Kohler-vezérlés támogatott; az E-CDIS nem található meg.

✕A HYDRAULICS RS232-kiviete az idősebb gépekhez tartozik; mely verzió van az Ön gépén, az határozza meg, mit lát.

✕Csak a 6+6-tüskés Haulotte-csatlakozóhoz. Az egyetlen 4-tüskés csatlakozóval rendelkező Haulotte gépek a JDC549.9 alatt tartoznak, amely az interfész oldalon nem OBD2-ben, hanem egy 26-tüskés DB26 csatlakozóban végződik.

✕A 30 cm hossz rövid, így az alsó vezérlőegységhez közel fog dolgozni.

Alkalmazások és funkcionalitások

Ezen dupla kapcsolaton keresztül a Jaltest szoftver éri el a gép vezérlőegységeit. Az elérhető rendszerek szériánként és motorverzióenként eltérnek: a magaszvezők több felszereltséggel rendelkeznek, mint az HTL teleszkópos emelők. Az alábbi egységek a Jaltest MHE-támogatásában szerepelnek.

Elérhető vezérlőegységek

HYDRAULICS (CAN), hidraulikus rendszer: A gép hidraulikus vezérlése a CAN-buson.
HYDRAULICS (RS232), hidraulikus rendszer: Ugyanez a vezérlés az idősebb gépek soros csatlakozásán.
ECM Kohler, dízelmotoros vezérlés commonrail-befecskendezéssel: A Kohler-dízelmotorok vezérlése.
ECM Kohler (Stage V), dízelmotoros vezérlés commonrail-befecskendezéssel: Ugyanez a motorvezérlés Stage V kiviete.
E-CDIS, dízelmotoros vezérlés commonrail-befecskendezéssel: A Kubota-motorok vezérlése az HA-sorozaton.

Mit tehet

Hibakódok olvasása és törlése: A vezérlőegység hibatárházát olvashatja ki az észlelt hibák leírásával.
Mérési értékek megtekintése: A vezérlőegységhez csatlakoztatott szenzorok aktuális értékei számokkal és grafikonban.
Karbantartás nyomon követése: A karbantartási időközöket és az elvégzett munkákat, valamint a szervizjelentést.
További műveletek elvégzése: A további eljárások, amelyeket a Jaltest vezérlőegységenként kínál, amennyiben azok az adott rendszerre elérhetők.

Kompatibilis járművek és alkalmazások

A csatlakozó a meghatározó, nem a modell. Ez a kábel minden Haulotte-gépre alkalmas, ahol az alsó vezérlőegységnél a csatlakozás 6+6-tüskés kapcsolatból áll. Az alábbi sorozatokat a Jaltest a MHE-támogatásában szereteti; a magaszvezők és teleszkópos emelők esetén nincs OBD-kötelezettség, így ez az elrendezés az újabb Haulotte gépeken is előfordul. Az egyetlen 4-tüskés csatlakozóval rendelkező gépek a JDC549.9 alatt tartoznak.

Haulotte:

HA sorozat: HA 12 től HA 80 ig, ízületes csornagépítő magaszvezető.
H sorozat: H 12 től H 43 ig, ollós magaszvezető.
HT sorozat: HT 16 től HT 67 ig, teleszkópos magaszvezető.
HTL sorozat: HTL 3000 től HTL 9000 ig, teleszkópos emelő.
COMPACT 10 DX és COMPACT 12 DX: Ollós magaszvezető.
STAR sorozat: STAR 6, 8 és 10, függőleges oszlopemelő.
OPTIMUM 8: Ollós magaszvezető.
SIGMA 16: Teleszkópos magaszvezető.

💡

Hasznos tudni: A két fehér 6-tüskés csatlakozó egy összeillő párt alkot, az egyik fogadó érintkezővel és a másik tüskékkel rendelkezik. A megrendelés előtt ellenőrizze az alsó vezérlőegységnél, hogyan van kiépítve a csatlakozás az alsó vezérlőpulton.

Csomag tartalma

1x Jaltest (JDC559A) | Haulotte 6+6-tüskés OBD - 16-tüskés OBD2 Adapter kábel | Emelő- és teherszállítási berendezések

Műszaki adatok

Előírás	Leírás
Márka	Jaltest (Cojali)
Referenciaszám	JDC559A
Típus	Adapterkábel
Alkalmazás	Haulotte magaszvezők és teleszkópos emelők
Hossz	30 cm
Interfész	Jaltest Link V8.1 és V9
Gépoldali csatlakozás	6+6-tüskés OBD (két fehér csatlakozó, összeillő pár)
Interfészoldali csatlakozó	16-tűs OBD2
Vezérlőegységek	HYDRAULICS (CAN és RS232), ECM Kohler és ECM Kohler (Stage V), E-CDIS
Szegmens	Emelő- és teherszállítási berendezések
Jaltest-modul	Jaltest MHE (belső szállítási és emelő berendezések)
