A Jaltest JDC560A9 hivatalosan diagnosztikai kábel Hitachi Isuzu-motorokhoz, 6-tüskés csatlakozóval, amely a 6-tüskés motorfisheye csatlakozót egy szabványos 16-tüskés OBD2 porthoz kapcsolja. A kábel közvetlenül a motoroldalhoz csatlakozik: a motorkábelköteg diagnosztikai csatlakozójához, nem pedig a kabin gépdiagnosztikájához. 30 cm hosszúságával rövid közbenső kábel a Jaltest Link V9 csatlakoztatásához.

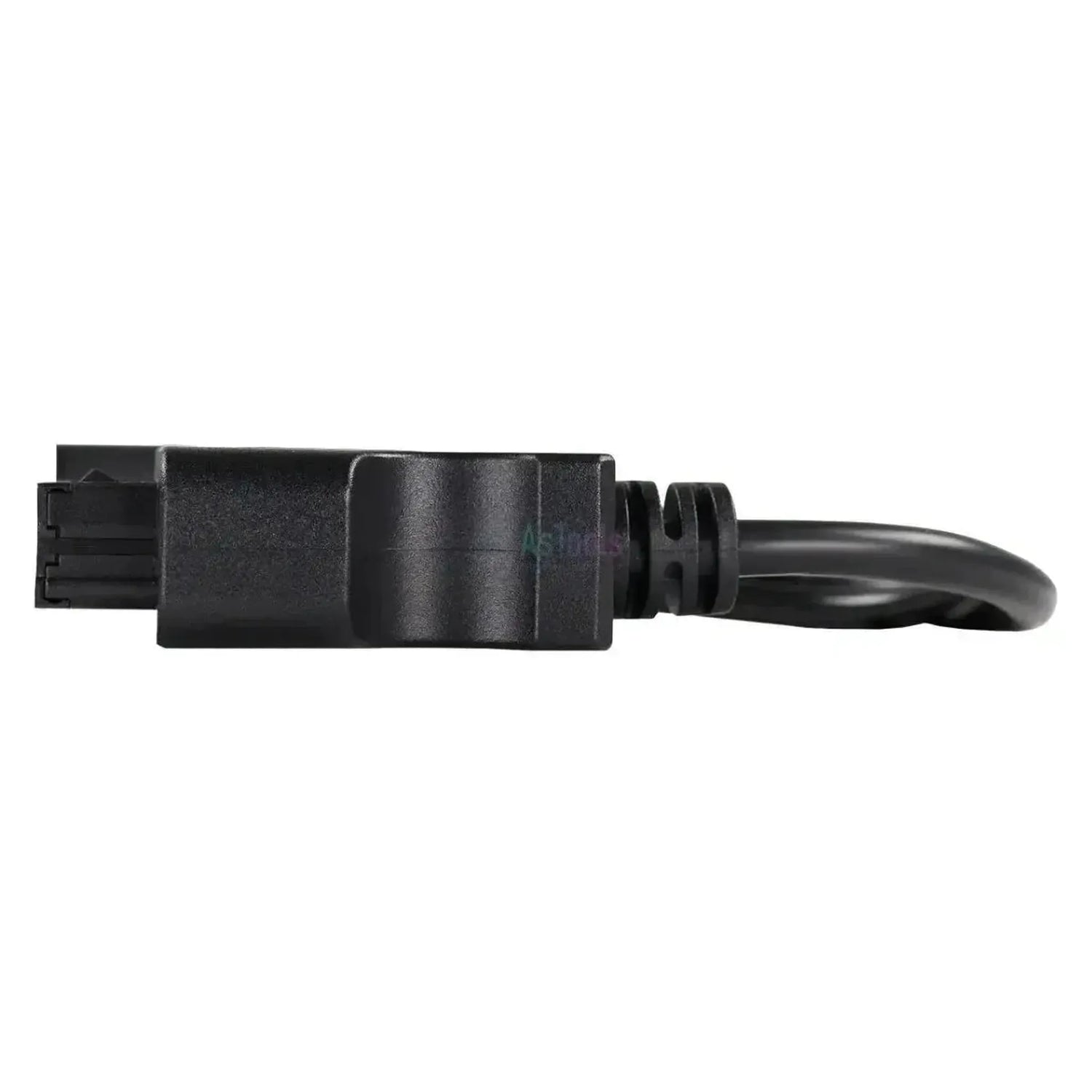

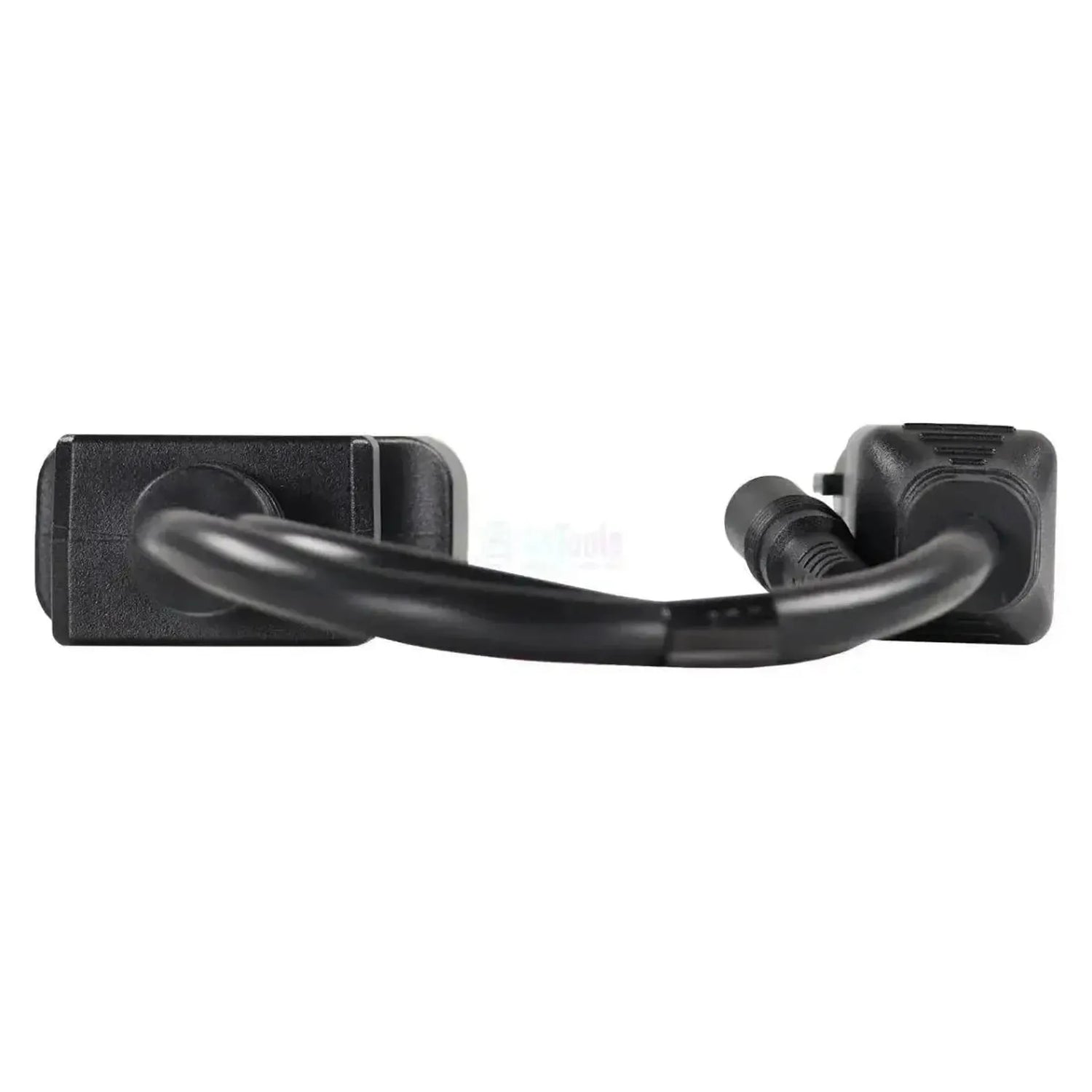

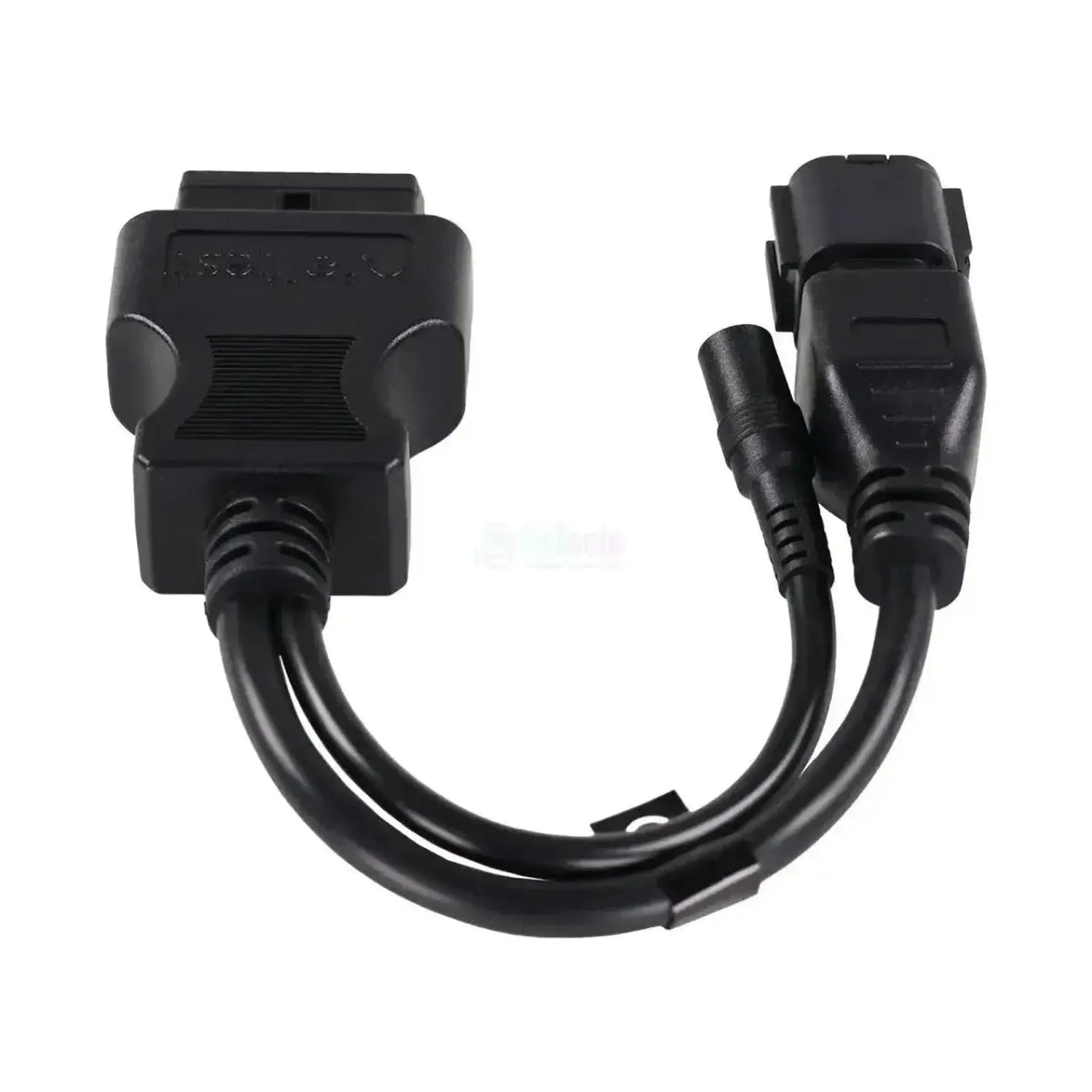

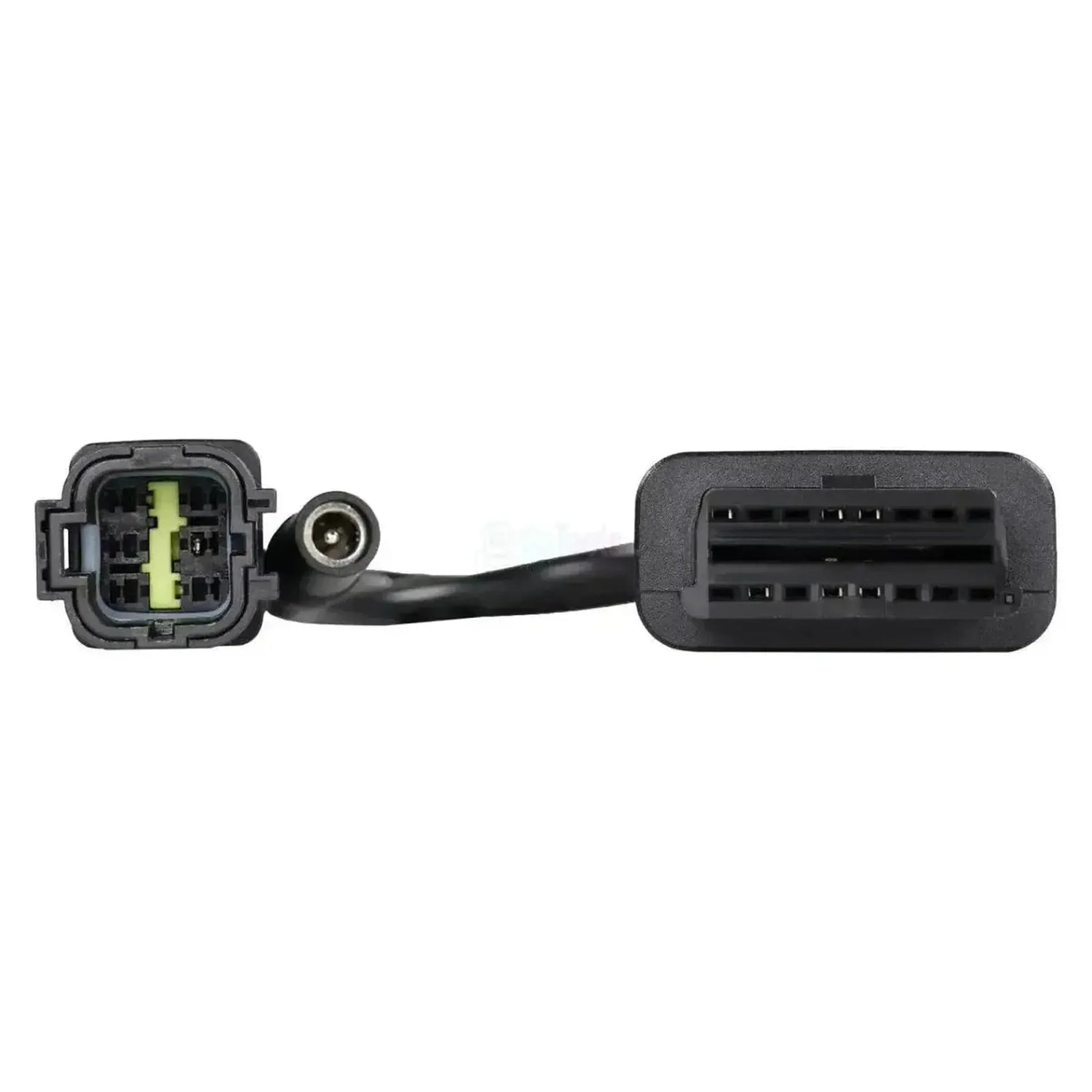

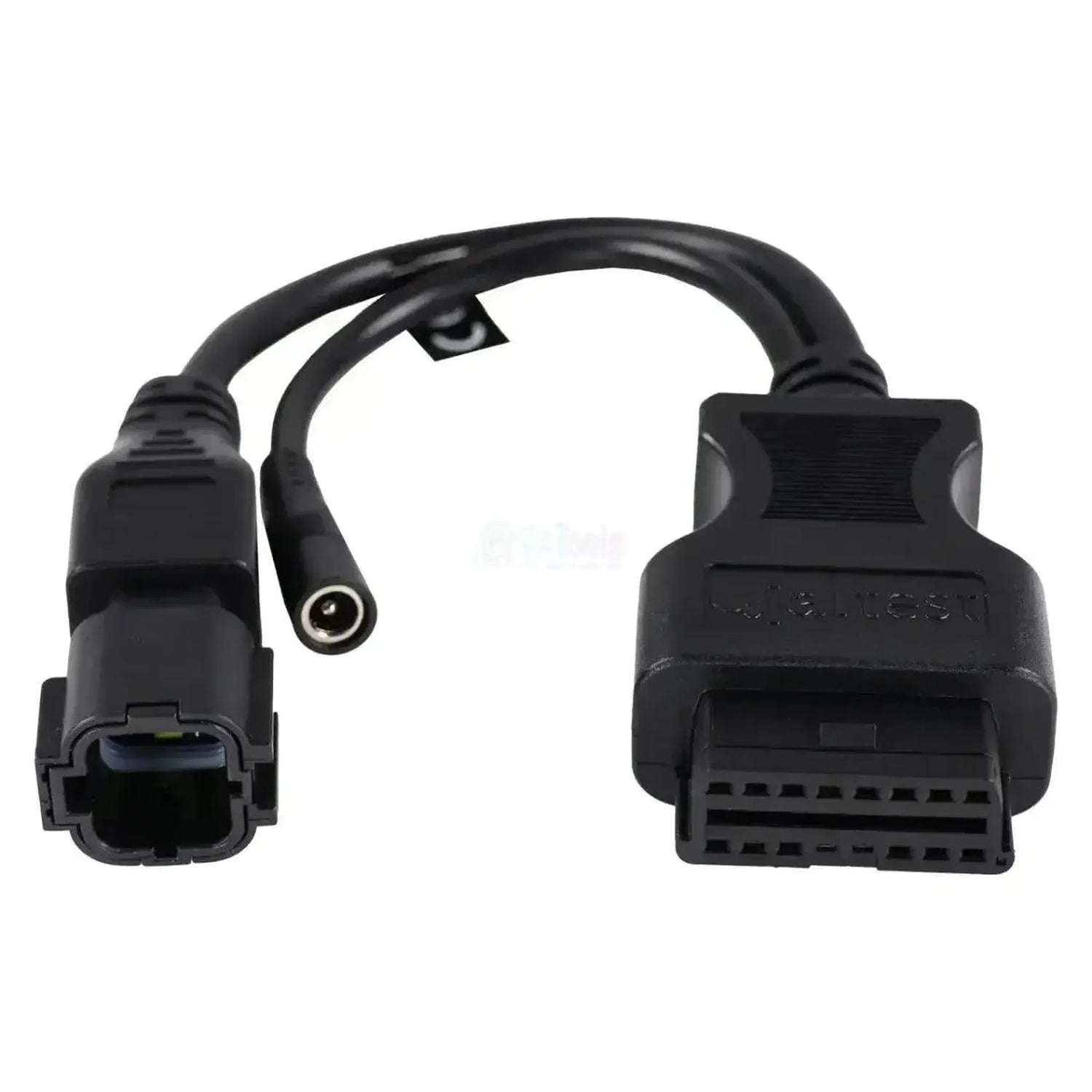

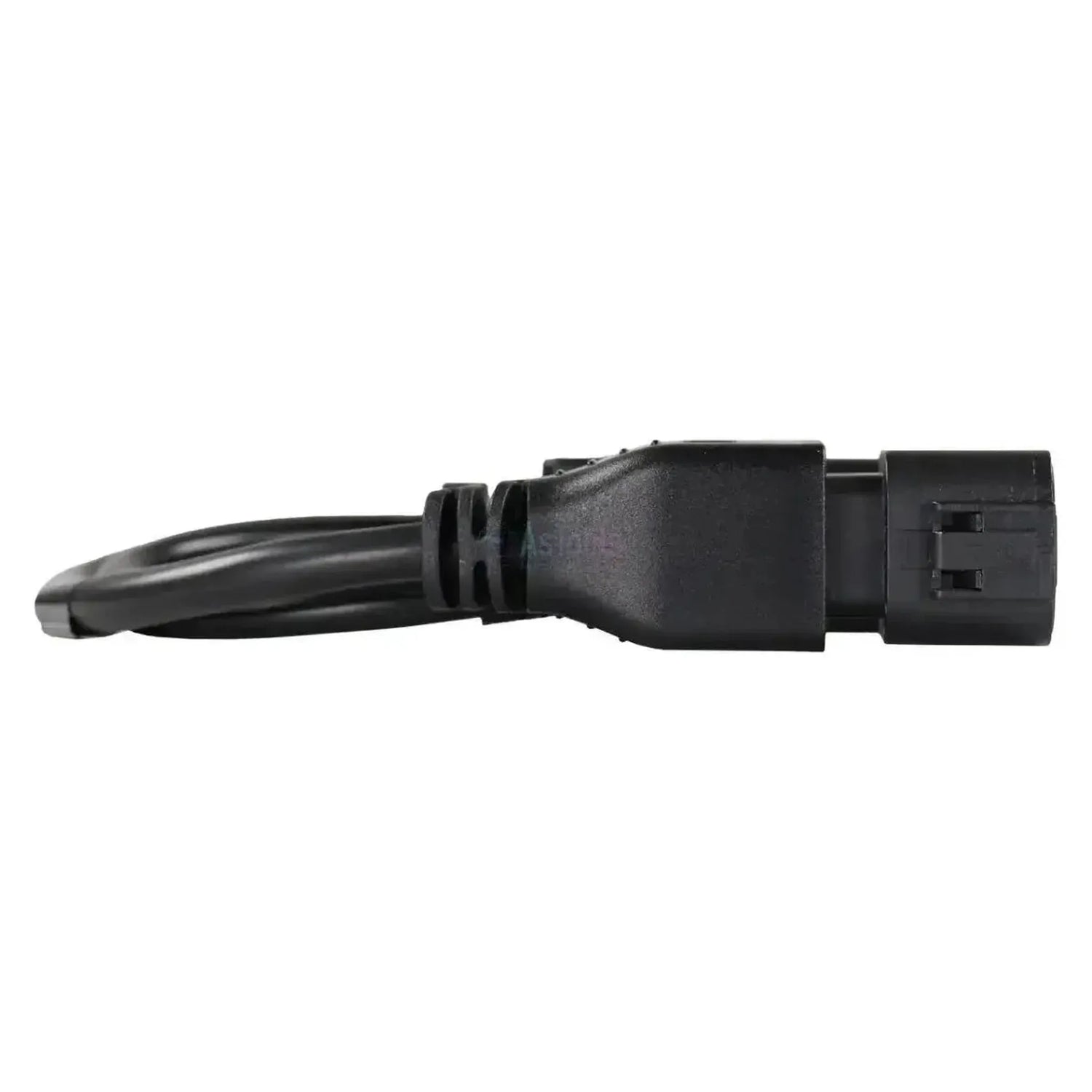

Az interfész oldalán egy fekete 16-tüskés OBD2-es foglalat található az OBD-szimbólummal a házításán; a gépoldali oldalon egy teljesen fekete, téglalap alakú csatlakozóhüvely található záróképes bajos és mély tömítési peremmel. A közepén egy vékonyabb vezeték egy DC-tápellátási foglalat felé ágazik le, a termékfotón egy laza tápkábel derékszögű DC-csatlakozóval mellett. A fekete hüvelyből felismerheti a 6-tüskés kivitelt: a 8-tüskés JDC561A9 pedig egy szürke hüvellyel és zöld tömítéssel rendelkezik. A kábel a Jaltest OHW (Off-Highway machines) alá tartozik.

ELŐNYÖK

✔Közvetlenül az Isuzu-motoregység felé vezet a Zaxis-gépeken, még akkor is, ha a kabin gépdiagnosztikája nem ad információt.

✔Támogatja a 4HK1/4JJ1-motoregység K-Line-verzióját, amely a -3 generáción található.

✔A hibakódok mellett mérési értékek és ECU-adatok a motoregységről.

✔30 cm hosszúságú, elég rövid ahhoz, hogy a motorfisheye-nél maradjon, és a Jaltest Link V9 csatlakoztatásához van optimalizálva.

MEGJEGYZÉSEK

✕A gépoldali oldalon egy teljesen fekete 6-tüskés hüvely található; ha szürke hüvely zöld tömítéssel van a kábelkötegben, akkor az 8-tüskés JDC561A9 tartozik hozzá.

✕Az újabb Zaxis-generációkon a motordiagnosztika CAN felhasználásával működik a K-Line helyett, és az AdBlue/DEF-egység is megjelenik.

✕A gépszámítógép MC, az átjáró ICF és a kijelző MON a gépoldali oldalon vannak, és a kabin diagnosztikai csatlakozóját igényelik: erre a JDC535A a kábel, egy krém színű kontakttartóval ebben a fekete hüvely helyett.

✕A diagnosztikai vezeték mellett egy DC-tápellátási foglalat ágázódik le; a termékfotón egy laza tápkábel derékszögű csatlakozóval látható mellette.

Alkalmazások és funkciók

Ezen a csatlakozáson keresztül a Jaltest-szoftverrel érheti el a gép motoregységét. A jelen lévő verzió a motortól és a Zaxis generációjától függ.

Elérhető vezérlőegységek

4HK1 és 4JJ1 (K-Line) — Isuzu commonrail-motoregység: Az Isuzu négyhengeresek commonrail-motoregysége K-Line verzióban.
4HK1 és 4JJ1 (CAN) — Isuzu commonrail-motoregység: Ugyanez a motoregység az újabb gépeken CAN-kapcsolattal.
ECM — motoregység: A motoregység, ahogy a Jaltest a nagyobb Isuzu-motoroknál jellemzően megadja.
AdBlue/DEF Isuzu — kipufogógáz-utókezelés: A kezelő egység az AdBlue-rendszerrel rendelkező gépeken.

Amit Ön elvégezhet

Hibakódok olvasása és törlése: A vezérlőegység hibatárolójának kiolvasása az észlelt hiba leírásával.
Mérési értékek megtekintése: A vezérlőegységhez csatlakoztatott érzékelők aktuális értékei számadat és grafikon formájában.
Karbantartás nyomon követése: A karbantartási intervallumok és elvégzett munkák, karbantartási jelentéssel.
További műveletek végrehajtása: A Jaltest által vezérlőegységenként kínált kiegészítő eljárások, amennyiben azok a rendszerhez elérhetők.

Kompatibilis gépek és alkalmazások

Az csatlakozó típusa döntő, nem a modell. Ez a kábel a Hitachi által az Isuzu-dízelmotor 6-tüskés motorcsatlakozójához tartozik, amelyet a Hitachi az ásógépekben és kerekeslödereken szerel be. A motorkábelkötegben lévő két verzió közül azt a hüvely színéből ismerhetjük fel: fekete ehhez a kábelhez, szürke zöld tömítéssel a JDC561A9-hez.

Hitachi - Isuzu motorsorszéria:

Isuzu 4HK1 (Zaxis ZX200-3 – ZX200-6): (2007 - 2021)
Isuzu 4JJ1 (Zaxis ZX100/ZX200-sorozat): (2007 - 2021)
Isuzu 6WG1 (Zaxis ZX500/ZX800-sorozat): (2007 - napjainkig)
Isuzu 6HK1 (Zaxis ZX330-3, ZX350-3, ZX400-3): Az építési év nem döntő
Isuzu 6UZ1 (Zaxis ZX450/ZX470-sorozat): Az építési év nem döntő

💡

Jó tudni: A motorcsatlakozó a motornál, a motorkábelkötegben van, nem a kabin diagnosztikai csatlakozójánál. Egy fekete hüvely a 6-tüskés kivitelre, egy szürke hüvely zöld tömítéssel a 8-tüskés kivitelre, és egy krém színű kontakttartó egy fekete kupakban a kabin gépdiagnosztikájánál (a JDC535A) utal. Ezért ellenőrizze előbb, hogy melyik csatlakozó van a gépén, mielőtt megrendel.

Csomagolás tartalma

1x Jaltest (JDC560A9) | Hitachi 6-tüskés OBD – 16-tüskés OBD2 Átalakító kábel | Égésmotoros

Műszaki jellemzők

Jellemző	Leírás
Márka	Jaltest (Cojali)
Referenciaszám	JDC560A9
Típus	Adapter kábel
Alkalmazás	Isuzu dízelmotorok Hitachi Zaxis gépekben
Motoroldali csatlakozás	6-tüskés OBD, fekete téglalap alakú dugóház
Interfész oldali csatlakozás	16-tüskés OBD2
Hossz	30 cm
Interfész	Jaltest Link V9
Vezérlőegységek	4HK1 és 4JJ1 (K-Line és CAN) és ECM (motor), AdBlue/DEF (utókezelés)
Szegmens	Belső égésű motor
Jaltest modul	Jaltest OHW (Off-Highway gépek)
