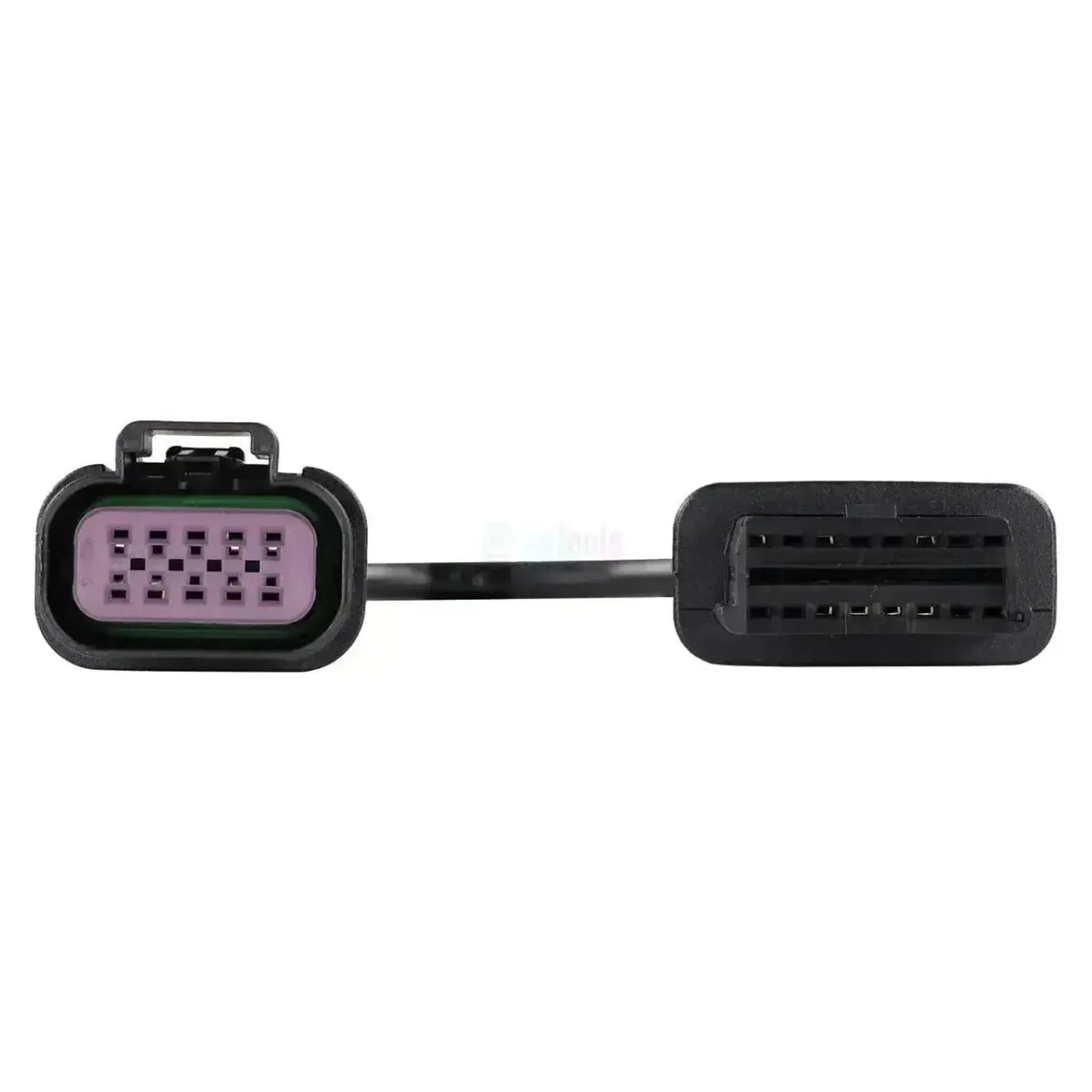

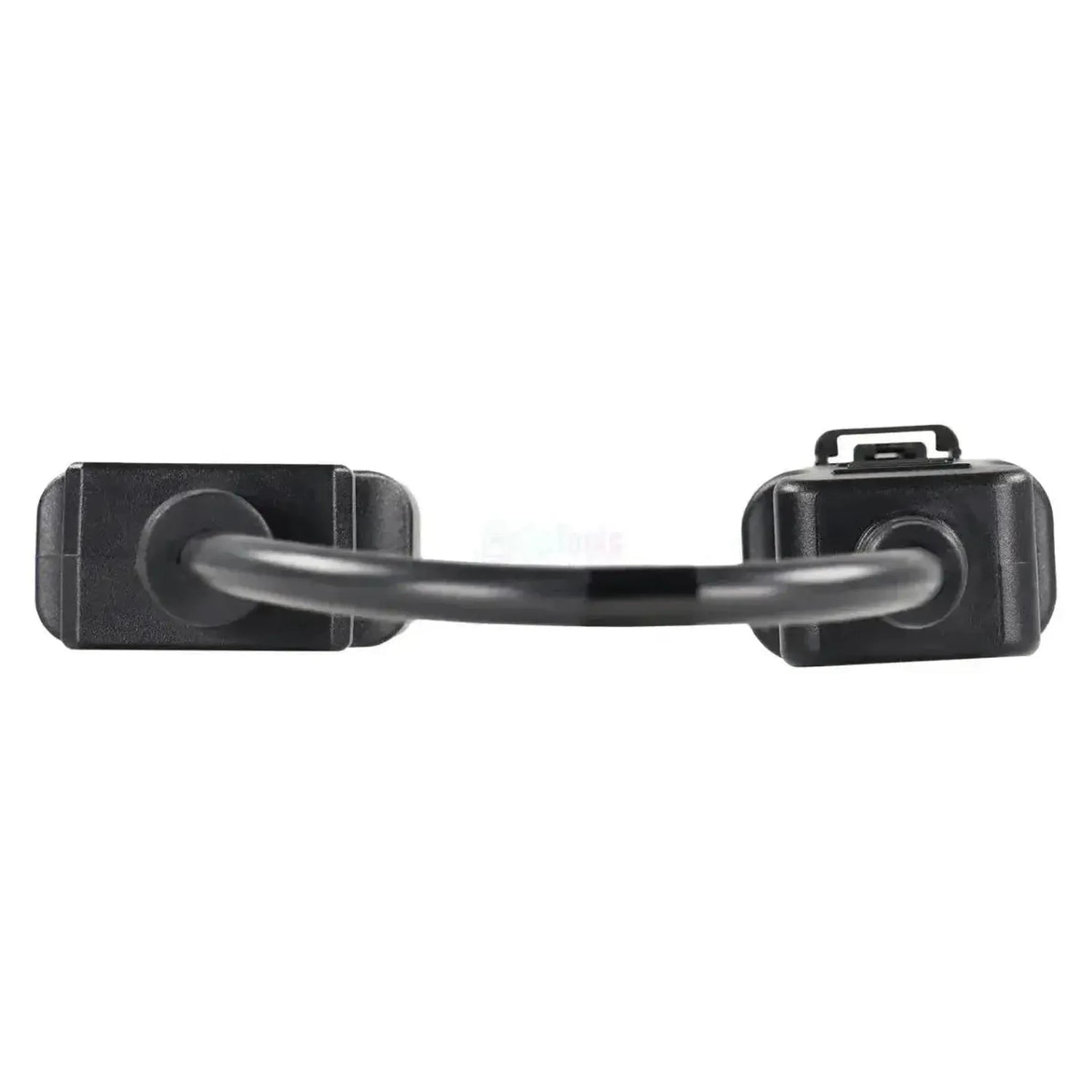

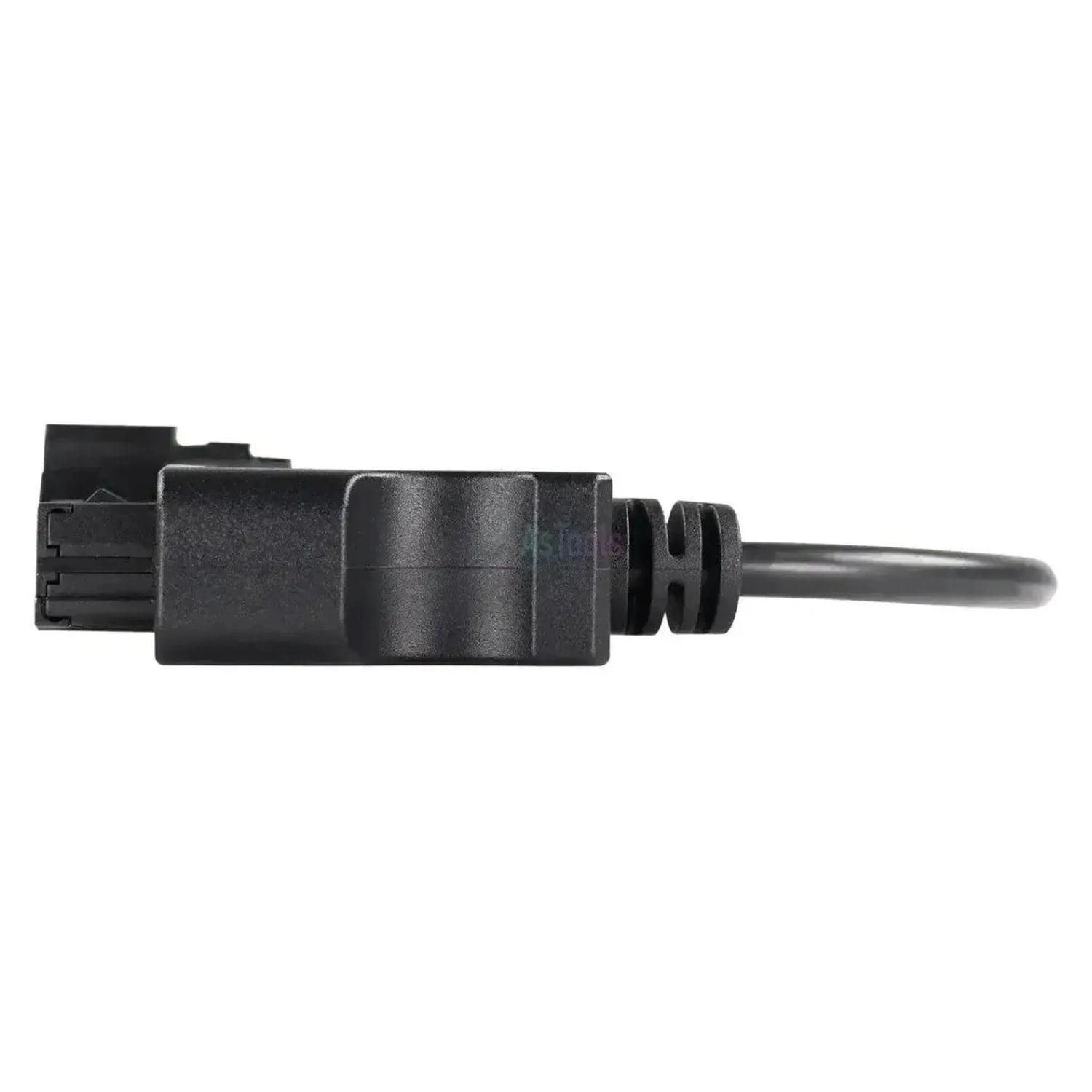

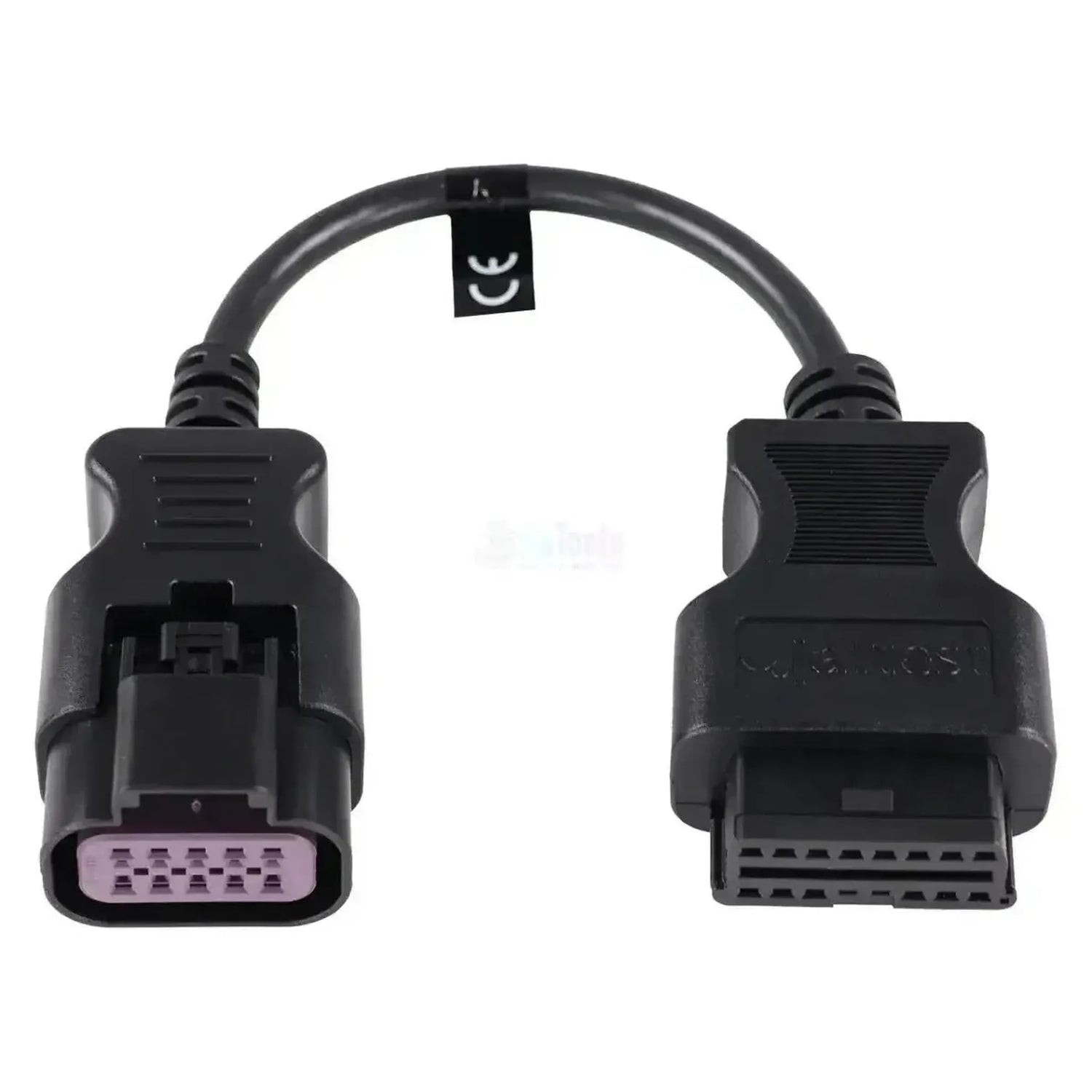

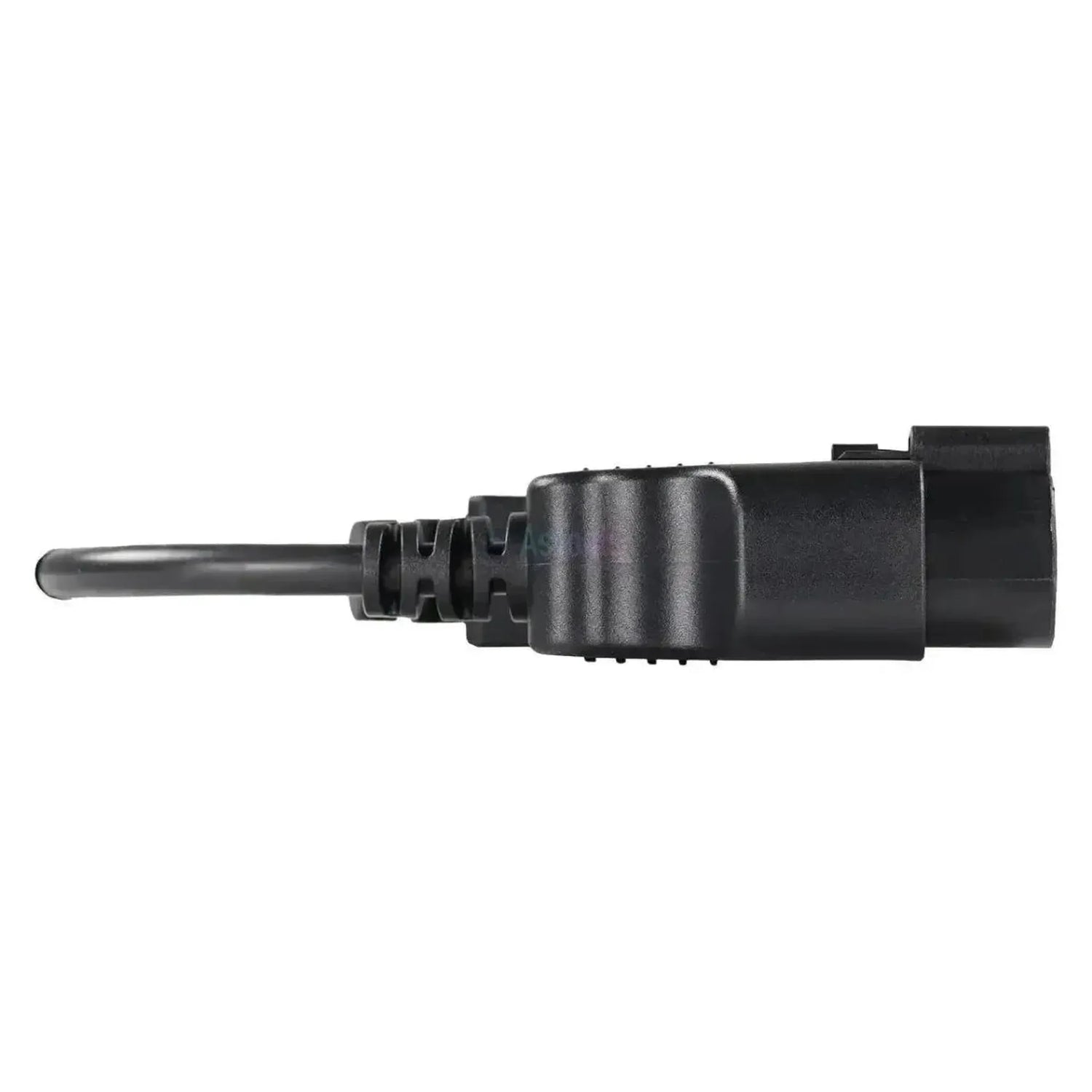

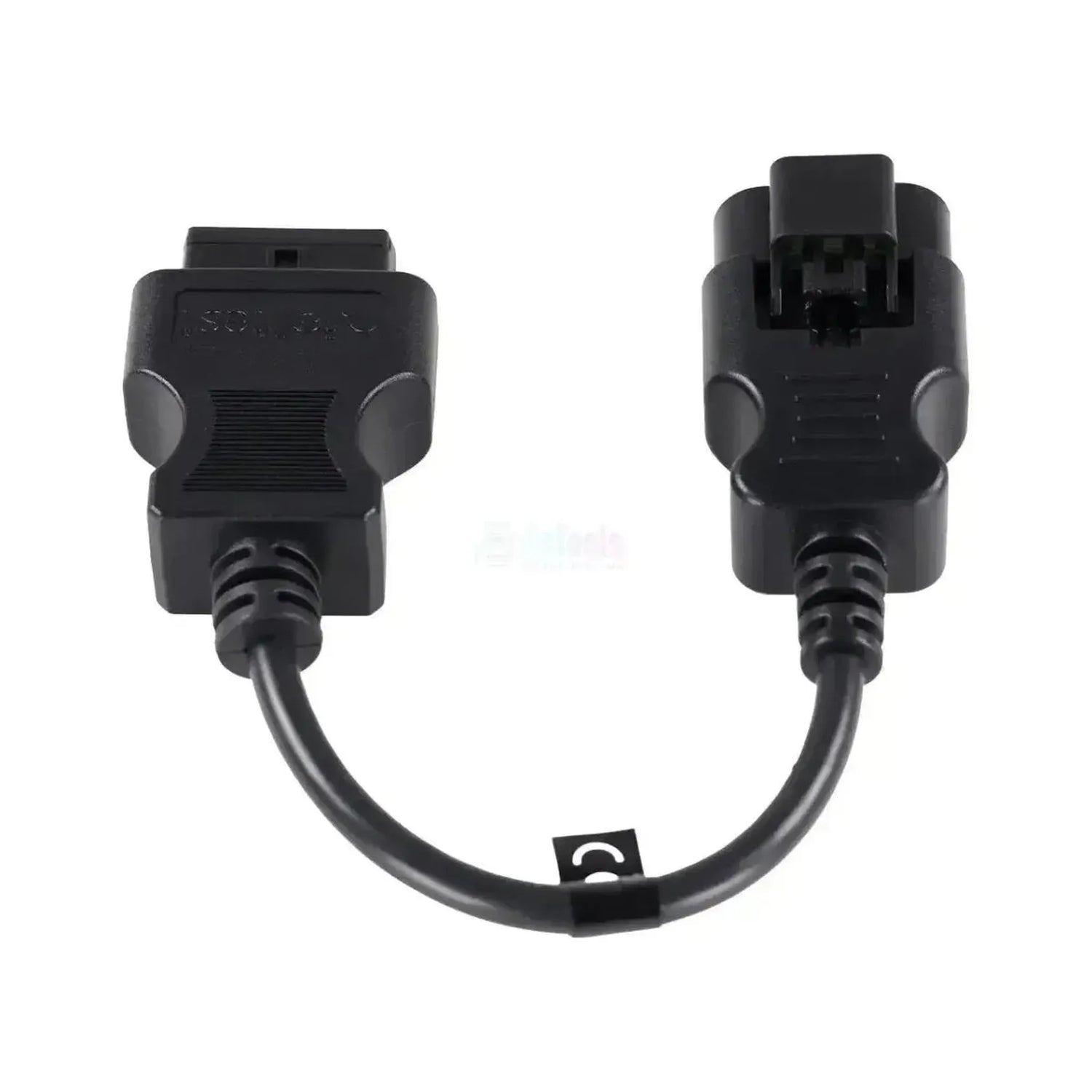

A Jaltest JDC617A az átmeneti kábel a Mercury-motorok SmartCraft G3-es elektronikájának 10-tüskés ECU-csatlakozója és a Jaltest diagnosztikai kábel 16-tüskés OBD2-es bemenete között. A motorszélen egy hosszúkás csatlakozó található fekete házhoz, hátsó zárórugóval és lila tartályhoz, ahol az tíz pozíció két sorban, soronként ötös kiosztásban helyezkedik el. A vezeték egyenesen jön ki mindkét csatlakozóból, és a kábel hossza 28–30 cm; maga a csatlakozás a motornál, a motorháztető alatt vagy a motortérben található.
Ezzel a csatlakozással a Jaltest-készülék a G3-telepítés mindkét vezérlőegységét olvassa ki: a PCM G3 motorvezérlő, amely a fedezet szerint a teljesítménytípust hordozza a nevében, és a DTS G3, az elektronikus gáz- és fordítónyomaték-vezérlés. A fedezet eltérése pontosan e kettő között található: a motorvezérlésen Ön hibakódokat, alkatrész-teszteket, paramétereket, kalibrációt és karbantartási alaphelyzetbe állítást talál, míg a vezérlésen csak mérési értékek, ECU-adatok és kalibrálás marad. A G3-elektronika vétőmotor és fedélzeti telepítések esetén is megjelenik, ezért ezt a kábelt mindkét alkalmazásban használhatja. A kábel a Jaltest Marine alá tartozik.
ELŐNYÖK
FONTOS MEGJEGYZÉSEK
Alkalmazások és funkciók
Ezzel a csatlakozással a Jaltest-szoftverrel a G3-telepítés két vezérlőegységéhez fér hozzá. A motorvezérlő a teljes funkciólistát, a gáz- és fordítónyomaték-vezérlés pedig a korlátozobbat kínálja. Az alábbi egységek a Mercury-fedezetből vannak.
Elérhető vezérlőegységek
- PCM G3, motorvezérlő: a motor vezérlőegysége, a fedezet szerint a teljesítménytípussal jelölve, például PCM-112 G3 a 300 Verado V8-on és PCM-196 G3 a 600 Verado V12-n. Ez az egység rendelkezik a teljes funkciólistával.
- DTS G3, gáz- és fordítónyomaték-vezérlés: a gázbowden és a fordítónyomaték elektronikus vezérlése. Innen a Jaltest mérési értékeket, ECU-adatokat és kalibrálást olvas ki, de hibakódokat nem.
Mit tehet
- Hibakódok olvasása: a motorvezérlő hibamemóriájának kiolvasása az észlelt hibák leírásával.
- Mérési értékek megtekintése: a motorvezérlő és a DTS G3 aktuális szenzoradatai.
- Alkatrészek vezérlése: aktív tesztek a motorvezérlésen, beleértve a hengertöbblet-kiegyensúlyozást és a hengerek kikapcsolását.
- Paraméterek és kalibrálás: a motorvezérlő beállításainak módosítása és a DTS G3 kalibrálása.
- Karbantartási alaphelyzetbe állítás: a motorvezérlő karbantartási számlálójának visszaállítása a szerviz után.
Kompatibilis jármű- és alkalmazástípusok
A csatlakozó a meghatározó, nem a modell. Ez a kábel minden Mercury-motorra illeszkedik, amely a SmartCraft G3-generáció 10-tüskés ECU-csatlakozóval rendelkezik. Az alábbi kivitelezések vannak a Jaltest Marine fedezetében; a lila tartályhoz nézve megállapítható, hogy Önnél a G3-csatlakozó van-e.
Mercury (SmartCraft G3):
- Verado V8: például 300 Verado V8, PCM-112 G3 és DTS G3 vezérlőegységgel
- Verado V10 és V12: például 600 Verado V12, PCM-196 G3 és DTS G3 vezérlőegységgel
- SeaPro: az azonos G3-generációból származó nehéz kivitelezések
- Fedélzeti telepítések: az azonos G3-elektronika fedélzeti telepítésekben is megjelenik
Csomagolás tartalma
- 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-tüskés ECU – 16-tüskés OBD2 átmeneti kábel | motorcsónak
Műszaki adatok
| Specifikáció | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDC617A |
| Típus | Csatlakozókábel |
| Alkalmazás | SmartCraft G3 elektronikával felszerelt Mercury motorok |
| Hossz | 28 - 30 cm |
| Felület | Jaltest Link V8.1/V9 |
| Motorfékozási csatlakozás | 10-tüskés ECU, lila tartóban két sor öt tüskével |
| Interfész-oldali csatlakozás | 16-tüskés OBD2 |
| Vezérlőegységek | PCM G3 (motorvezérlés) és DTS G3 (gázadagolás és fordulatkocka-kezelés) |
| Szegmens | Motorcsónak |
| Jaltest modul | Jaltest Marine |
| A kábelkészlet része | Marine-kábel készlet hajó (70002008), fedélzeti (70002009) és külső borda (70002025) |
