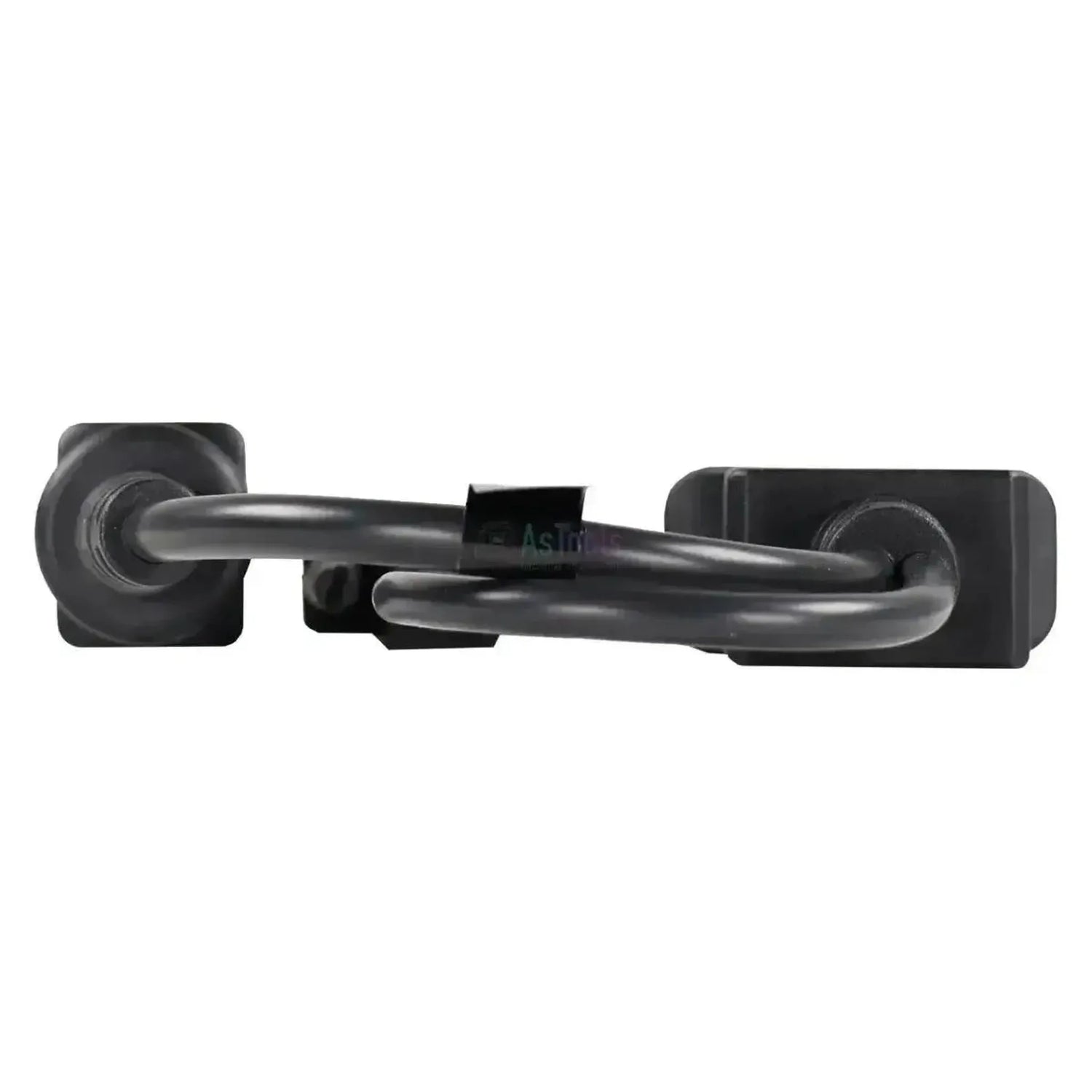

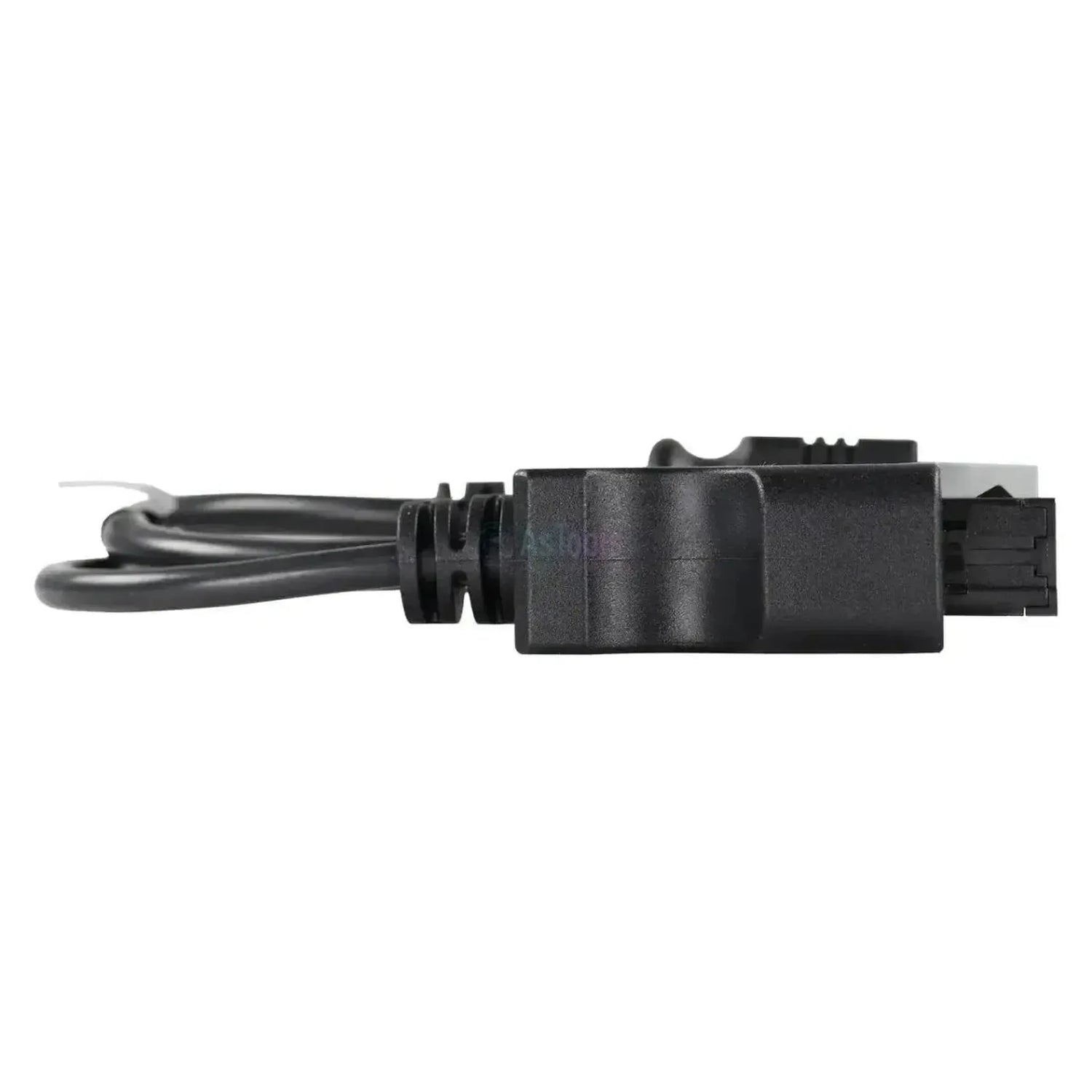

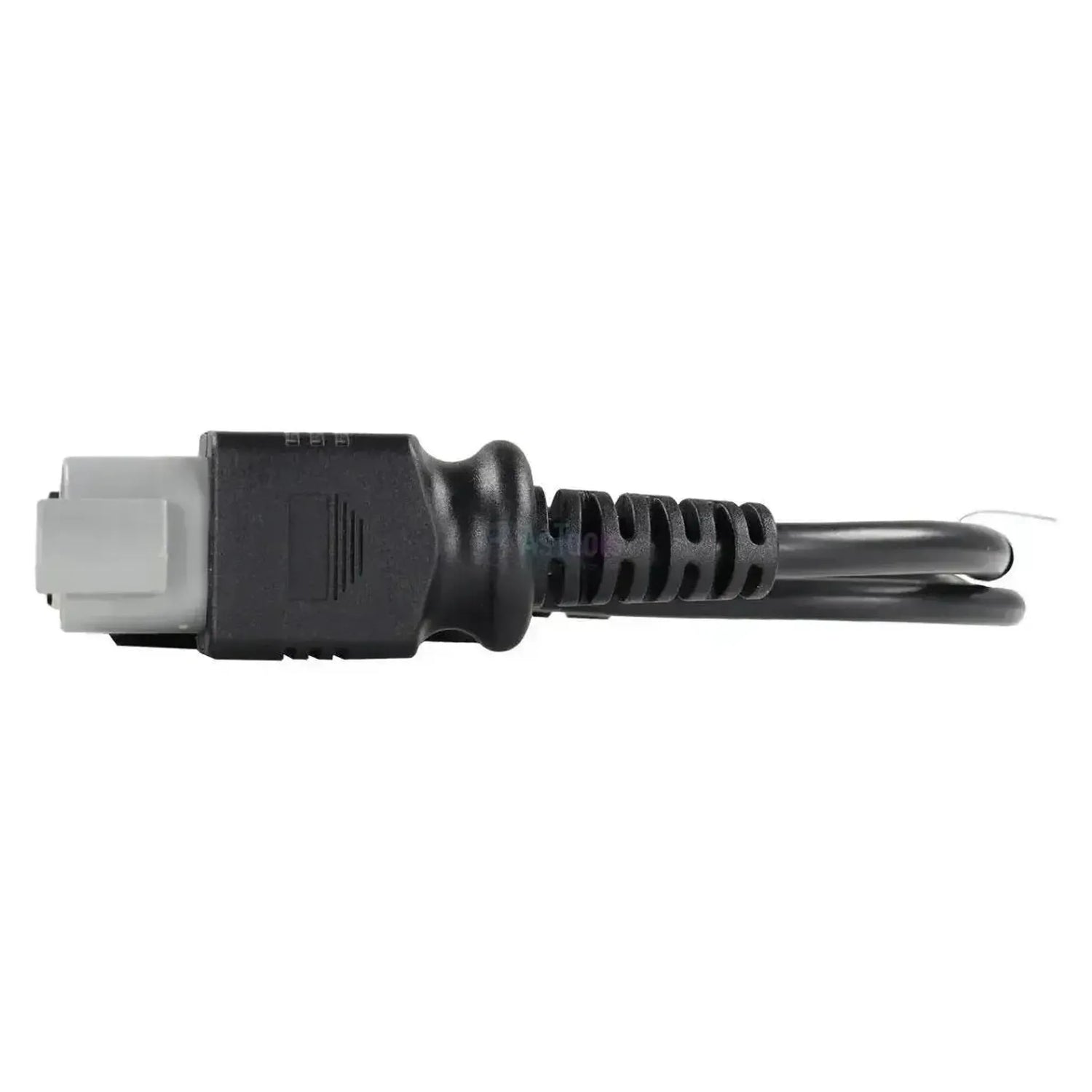

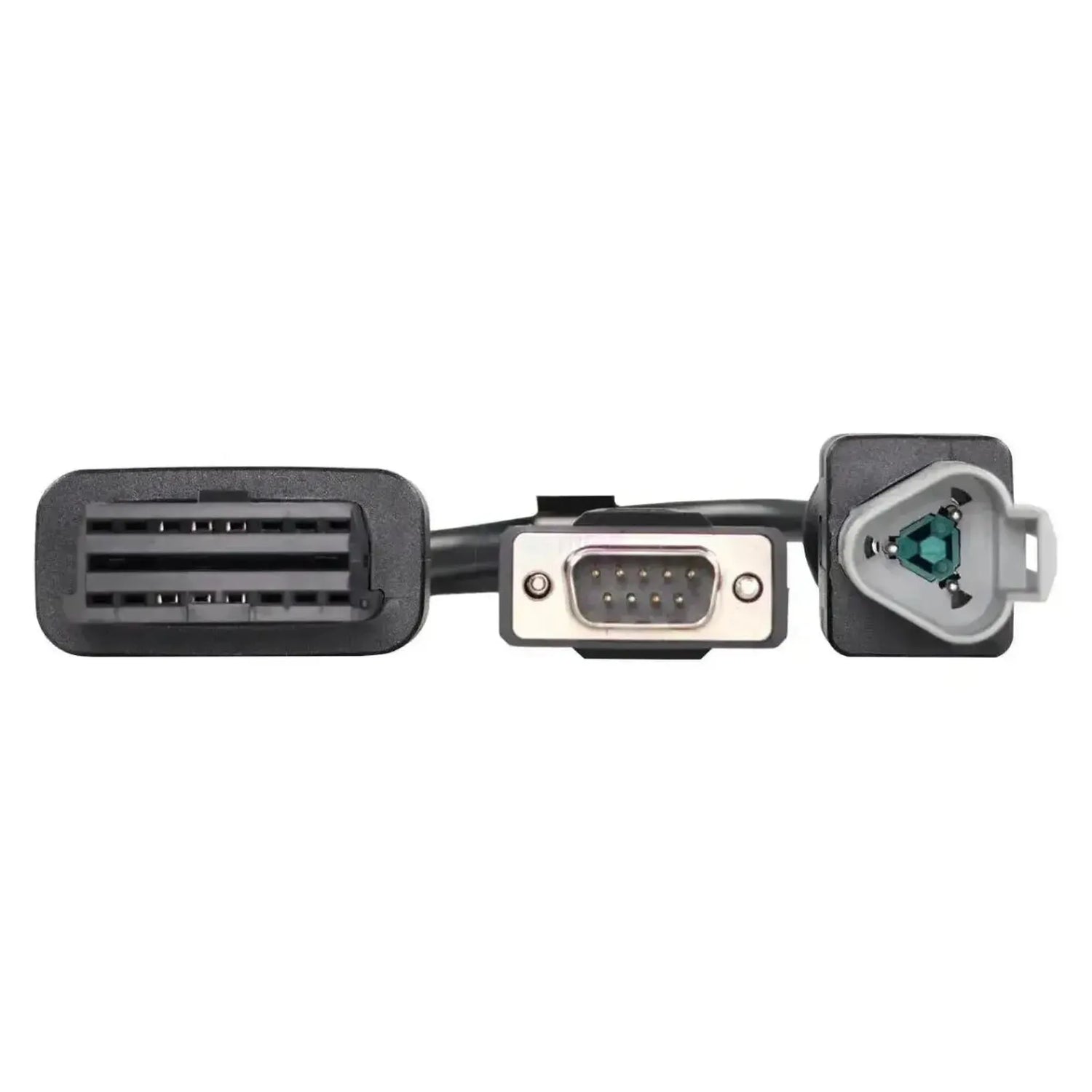

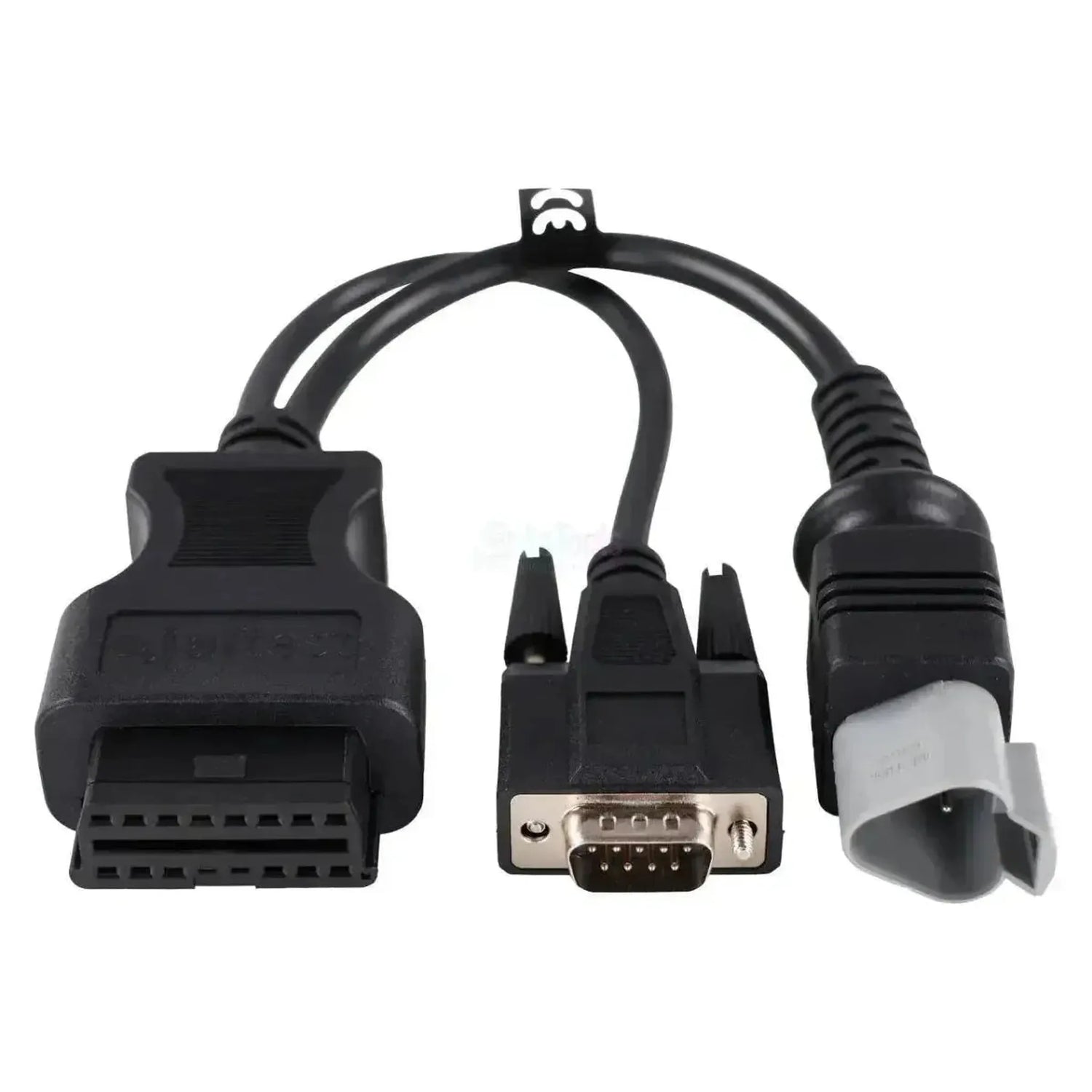

A Jaltest JDC518A csatlakoztatja a SISU motordiagnosztikáját a Jaltest-készülékhez, és a gép oldalán két párhuzamosan elhelyezkedő csatlakozódugóban végződik. Az első ág egy 3-tüskés CAN-gerinc-csatlakozó, amelynek szürke rögzítőfüggelékje és zöld kontakttartója van; ez a motor folyamatos CAN-vonalára csatlakozik. A második ág egy 9-pólusú SUB-D fémes burkolattal és két csavarcspitával, a szabad 9-pólusú diagnosztikai csatlakozáshoz. Az interfész oldalán a 16-tüskés OBD2 található, a kábel hossza 28–30 cm.
Ezzel a csatlakozással a Jaltest-szoftver négy SISU-motorvezérlést olvas ki a támogatásból: EEM2 az elektronikus elosztó-befecskendező szivattyúval VP30/VP44, EEM3 az EDC 7 UC31 alapján, EEM4 az EDC 17 CV54 alapján és EEM4S5 az EDC MD1 alapján. Mind a négy szabályozásnál a hibakódok, mérési értékek, ECU-adatok és a karbantartási intervallumok a támogatásban szerepelnek; a további műveletek csak a két legújabb szabályozásnál érhetők el. Mivel egy SISU-blokk önálló hajtásként kerül beépítésre, a támogatás négy modulra terjed: Jaltest AGV, OHW, MHE és Marine.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK
Alkalmazások és funkcionalitások
Ezzel a csatlakozással a Jaltest-szoftverrel a SISU-blokk motorvezérlésének eléréséhez juthat. Az alapján, hogy melyik szabályozás van benne, attól függ, hogy milyen a motorgeneráció és a befecskendezési rendszer. Az alábbiakban szereplő egységek a SISU-támogatásból származnak, mögöttük az egyes szabályozásoknál elérhető funkciókal.
Elérhető vezérlőegységek
- EEM2 (VP30/VP44), elektronikus elosztó-befecskendető szivattyú: Az elektronikusan szabályozott elosztó-befecskendető szivattyúval rendelkező generáció.
- EEM3 (EDC 7 UC31), elektronikus dízelvezérlés: A közös-nyomású befecskendezésű első generáció.
- EEM4 (EDC 17 CV54), elektronikus dízelvezérlés: A negyedik generáció, további műveletekkel a támogatásban.
- EEM4S5 (EDC MD1), elektronikus dízelvezérlés: Az aktuális kivitel, az EDC MD1 vezérlőegység köré építve.
Mit tehet
- Hibakódok olvasása és törlése: Az irányítóegység hibamemóriájának olvasása a meghibásodás leírásával és kitörlése a javítás után.
- Mérési értékek megtekintése: A vezérlőegységhez csatlakoztatott szenzorok aktuális értékei, a normatív tartományon kívüli értékekhez riasztási küszöb beállításának lehetőségével.
- Karbantartási információk lekérdezése: A motor karbantartási időközeinek lekérdezése és az elvégzett munkák rögzítése egy jelentésben.
- További műveletek végrehajtása: Az olyan extra eljárások megvalósítása szabályozásenként, mint a reset- és beállítási funkciók. A SISU-nál csak az EEM4 és EEM4S5 esetén.
Kompatibilis járművek és alkalmazások
A motor a meghatározó, nem a gép, amelyben található. A SISU az blokkot önálló hajtásként szállítja, tehát a motorgeneráció határozza meg, mit talál majd, nem pedig a traktor vagy gép márkaneve. Nézzen maga a blokkra, hogy van-e rajta 3-tüskés CAN-gerinc vagy 9-pólusú SUB-D, és ellenőrizze ezt a gépen még a megrendelés előtt. Az alábbi alkalmazások a SISU-támogatásból származnak.
SISU:
- SISU-motorok: Az EEM2, EEM3, EEM4 és EEM4S5 generációk
- Mezőgazdasági traktorok, amelyekben a SISU-blokk a hajtást biztosítja, köztük a Massey Ferguson
- Építési és terepgépek valamint anyagkezelő berendezések SISU-blokkal
- Stacionárius telepítések, például aggregátok
Csomag tartalma
- 1x Jaltest (JDC518A) | SISU 3+9-pins OBD - 16-pins OBD2 Adapter kábel | Égésmotor
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDC518A |
| Típus | Adapterkábel |
| Alkalmazás | SISU-motorok 3-tüskés CAN-gerinc- vagy 9-pólusú SUB-D-csatlakozással |
| Hossz | 28–30 cm |
| Interfész | Jaltest Link V8.1 |
| Gépoldali csatlakozás | 3+9-pins OBD (3-tüskés CAN-gerinc és 9-pólusú SUB-D) |
| Interfészoldali csatlakozó | 16-tűs OBD2 |
| Vezérlőegységek | EEM2, EEM3, EEM4 és EEM4S5 (motorvezérlés) |
| Szegmens | Égésmotor |
| Jaltest-modul | Jaltest AGV (mezőgazdaság), Jaltest OHW (építési és terepgépek), Jaltest MHE (belső szállítás) és Jaltest Marine (vízi járművek) |
