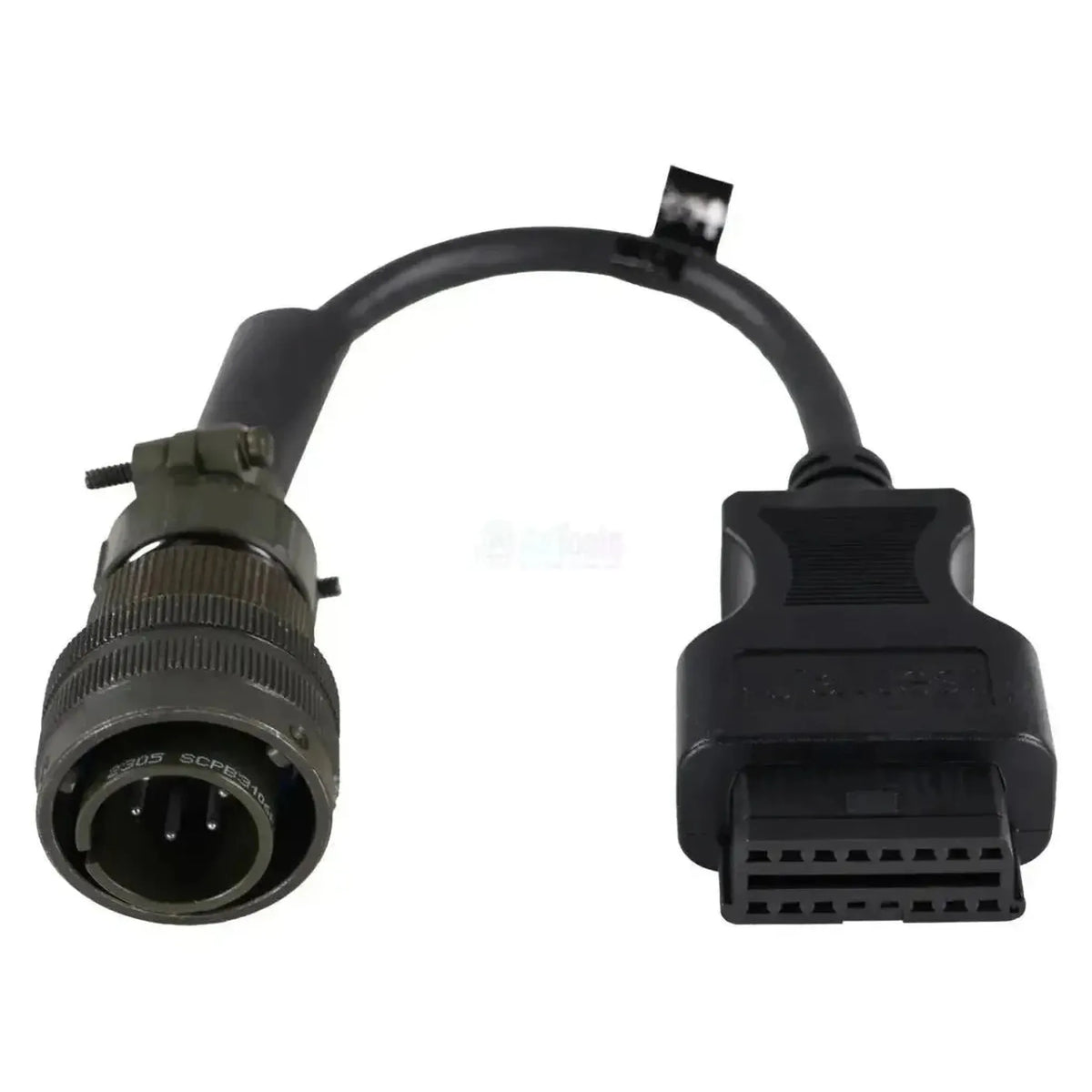

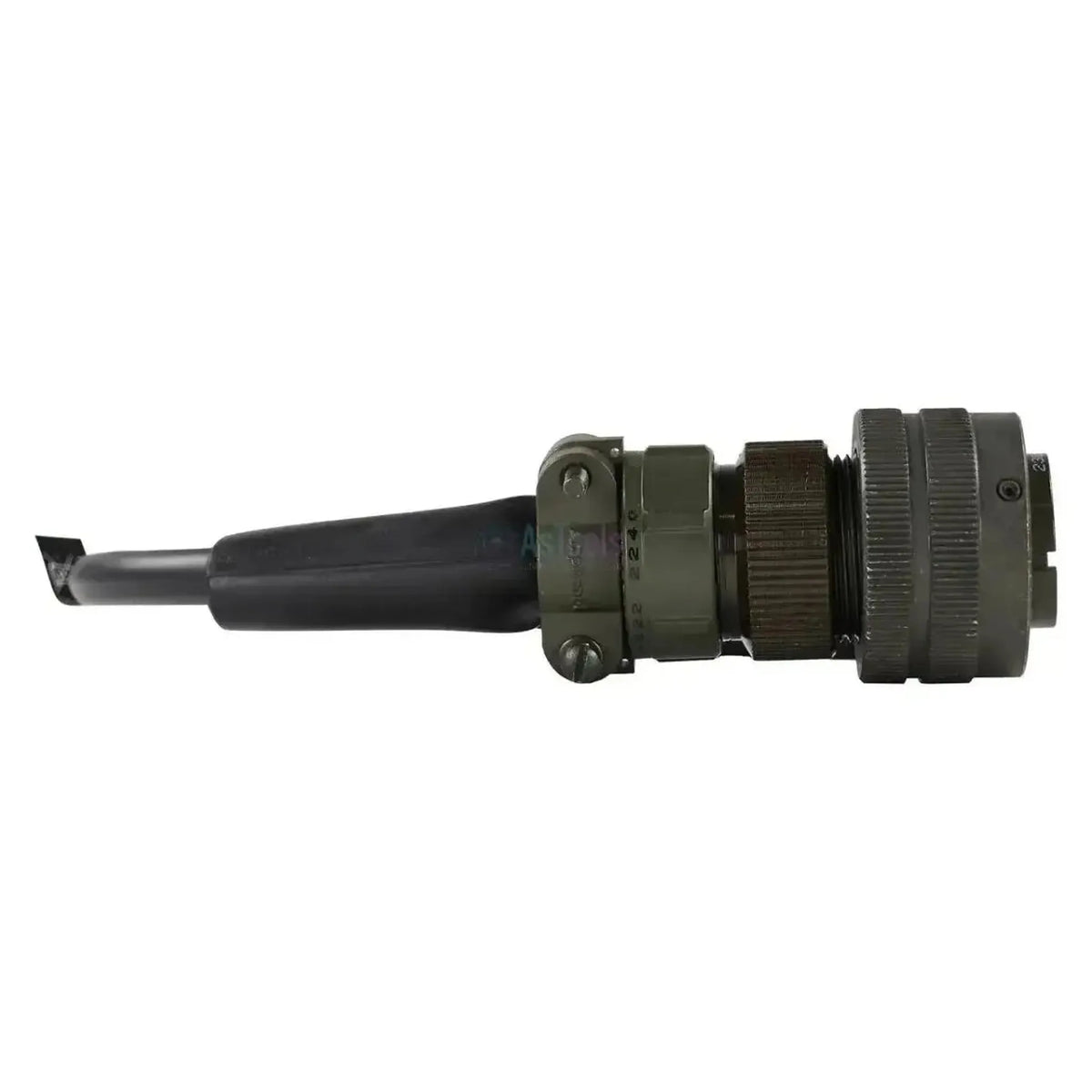

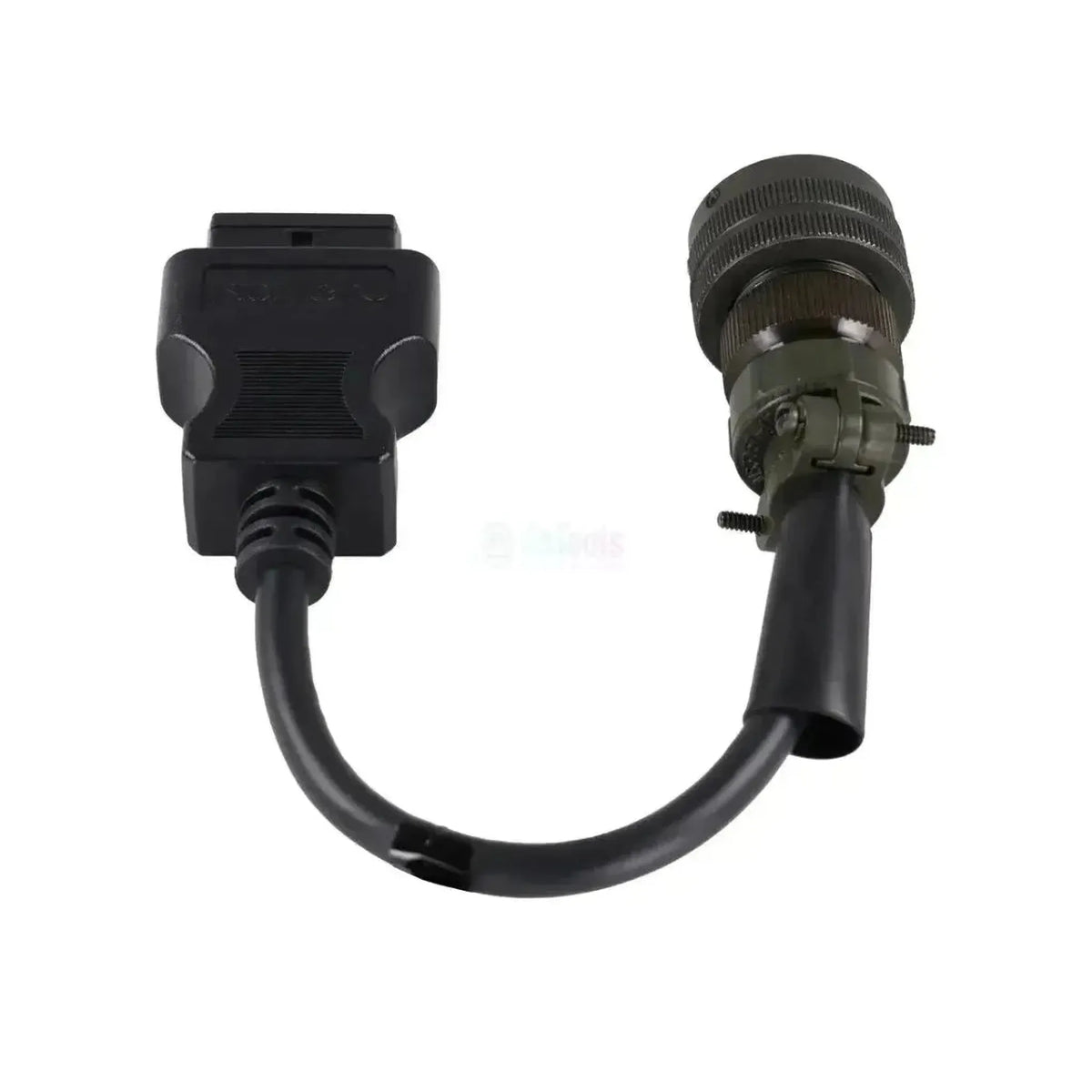

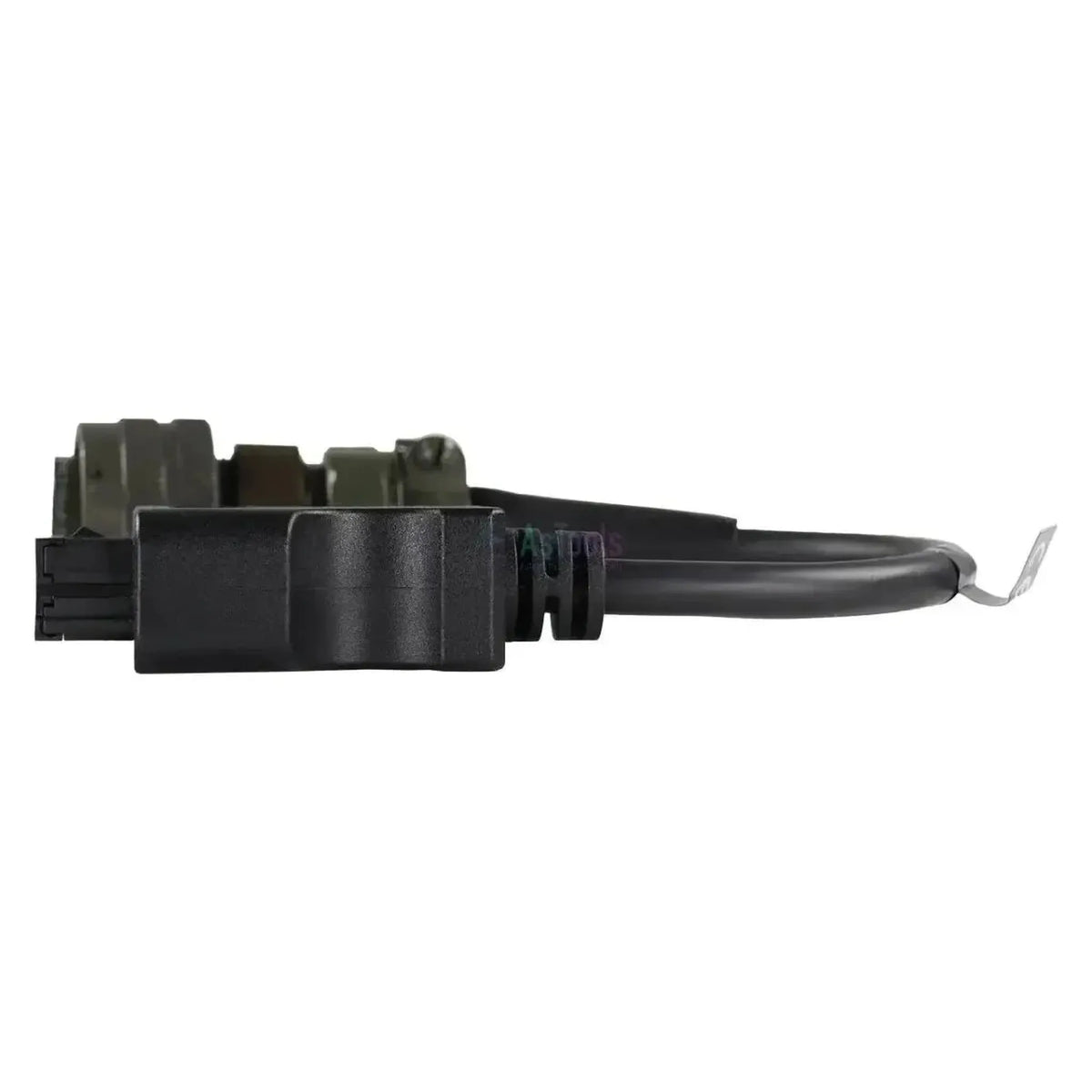

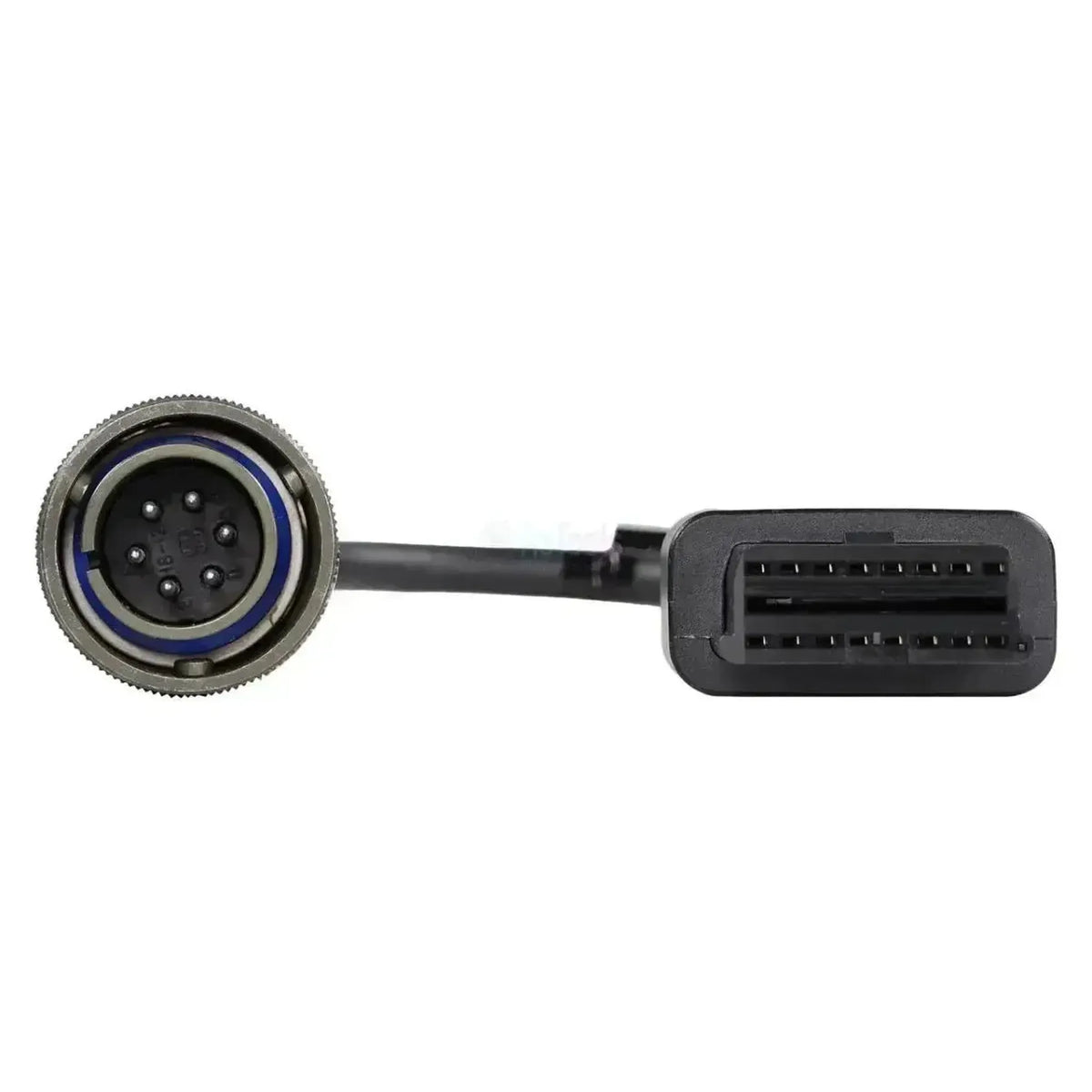

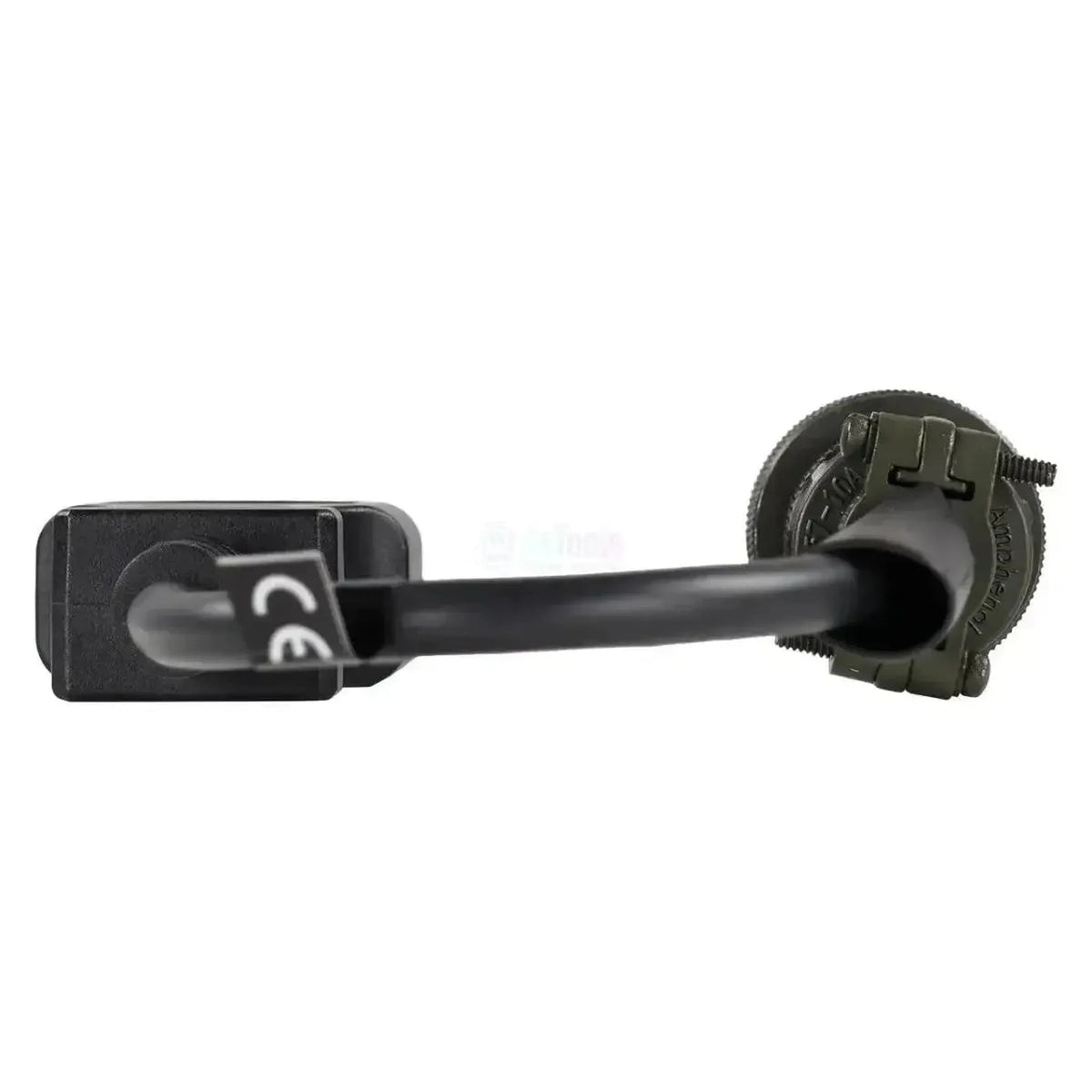

A **Jaltest JDC502A** a Steyr-motorok saját **6-引引-es diagnosztikai csatlakozóját** köti össze a **16-引引-es OBD2-busszal**, amelyre a Jaltest Link diagnosztikai kábele illeszkedik. A gépoldali végén egy kerek fém **bajonettkötőelem fogasgyűrűvel**, a fekete érintkezőhordozó körüli **piros gyűrű**, **hat kerek tüske** és hátul egy csavarható kabelrögzítő található. A másik végén egy fekete műanyag ház van, két nyolc érintkezős sor és egy fehér matrica az JDC502A felirattal. A Jaltest a kábelt *Steyr-motorok diagnosztikai kábele, 6-tüske* néven forgalmazza, **29-31 cm** hosszúsággal.

A **JDC501A** a **3-tüskés Steyr-csatlakozóhoz** kapcsolódó testvérkábel, és a különbség többnél kezdődik, mint a tüskék száma: ennek a 6-tüskés kivitelnek a kerek csatlakozója **lényegesen nagyobb átmérőjű** és piros gyűrűvel rendelkezik, míg a JDC501A egy **kék gyűrűt** visel egy kisebb érintkezőhordozó körül. A **16-tüskés OBD2-oldal**, a hossz és a **Link V8.1 és V9 verzió** mindkét kábelnál azonos. Ezen a kábelen keresztül eléri a Steyr Engines fedezeti csoport két vezérlőegységét, az **EDC CAN** és az **UIS 1.0** rendszert; a kábel a **Jaltest OHW (Off-Highway gépek) és Jaltest Marine** körébe tartozik.

ELŐNYÖK

✔Eléri a Steyr-motor szabályozásokat, az **EDC CAN** és **UIS 1.0** rendszereket, amelyeket a Jaltest a **Steyr Engines fedezeti csoportban** helyez el.

✔Használható **állómotor-telepítésekhez** és **Steyr-belsőegység-motorokhoz**; mindkettő a **Jaltest-fedezet** részét képezi.

✔Mindkét **vezérlőegységről** a **hibakódokat**, **mérési értékeket** és **ECU-adatokat** biztosít.

✔Működik Jaltest Link V8.1 és V9 verzióval: A 16-tüskés OBD2-busz fogadja mindkét Link-generáció diagnosztikai kábelét.

MEGJEGYZENDŐ PONTOK

✕Csak a **nagy 6-tüskés Steyr-csatlakozóhoz, piros gyűrűvel** illeszkedik; a kisebb **3-tüskés kivitelhez, kék gyűrűvel** a **JDC501A** szükséges.

✕A Steyr-fedezet az **olvasásra** korlátozódik: nincsen **komponensműködtetés**, nincsenek paraméterek és nincsenek **kalibráció-eljárások**.

✕Steyr-motorokhoz a Jaltest karbantartási alaphelyzetezést nem nyújt; az karbantartási intervallumok sem szerepelnek.

✕A diagnosztikai csatlakozó a motorblokkon vagy annak mellett helyezkedik el; a beépített Steyr-motor határozza meg a választást, nem a gép típusa.

Alkalmazások és funkcionalitások

Ezen a csatlakozáson keresztül a **Jaltest-szoftverrel** eléri a **6-tüskés csatlakozójú Steyr-motor** vezérlőegységét. A Jaltest ezeket a vezérlőegységeket a **Steyr Engines fedezeti csoportban** egyesíti, az **EDC CAN** és **UIS 1.0** rendszerekkel. Az adatok, amelyeket ezen a vonalon keresztül kap, az **olvasásra** korlátozódnak: **hibakódok**, mérési értékek és ECU-adatok.

Elérhető vezérlőegységek

**EDC CAN:** A Steyr-motor-szabályozás CAN-kivitele, hibakódokkal, mérési értékekkel és ECU-adatokkal.
**UIS 1.0:** A pumpa-fecskendezőegység-kivitelezésű vezérlőegység, azonos funkciókat nyújtva.

Mit tehet

Hibakódok olvasása és törlése: Az irányítóegység hibamemóriájának olvasása a meghibásodás leírásával és kitörlése a javítás után.
Mérési értékek megtekintése: A vezérlőegységhez csatlakoztatott szenzorok aktuális értékei, a normatív tartományon kívüli értékekhez riasztási küszöb beállításának lehetőségével.
Nem szerepel a fedezet: Az alkatrészek vezérlése, paraméterek beállítása, kalibrálás és karbantartási alaphelyzetezés a Steyr-vezérlésekhez nem elérhető.

Kompatibilis járművek és alkalmazások

**Az erőforrás típusa határozza meg a fedezetét, nem az, hogy milyen gépbe vannak beépítve.** A Steyr-motorok **önálló hajtáskészülékként** vannak felszerelve, ezért a Jaltest a fedezetét a **motornál magánál** helyezi el. Ugyanez a motor ezért a **stationaire telepítésekben** és az **inboard-telepítésekben** is megtalálható; azt, hogy a motorblokkon **6-tüskés vagy 3-tüskés csatlakozó** van-e, helyen ellenőrizze.

Steyr:

**Steyr Engines:** A fedezeti csoport az EDC CAN és UIS 1.0 rendszerekkel
**Álló és mobil gépek**, amelyekben a Steyr-motor önálló hajtáskészülékként van beépítve
**Inboard-motorok** a Steyrből, amelyeket a Jaltest a hajózási fedezet alatt kezel

💡

**Hasznos tudni:** A két Steyr-csatlakozó számlálás nélkül is meg lehet különböztetni: a jelen kábel 6-tüskéje a legnagyobb és piros gyűrűvel rendelkezik az érintkezőhordozó körül, a JDC501A 3-tüskéje lényegesen kisebb és kék gyűrűvel rendelkezik. **Ellenőrizze ezért, hogy melyik csatlakozó van a motoron, mielőtt rendeli.**

Csomag tartalma

**1x** Jaltest (JDC502A) | Steyr 6-tüske OBD – 16-tüske OBD2 átmeneti kábel | Égésmotoros alkalmazásokhoz

Műszaki adatok

Előírás	Leírás
Márka	Jaltest (Cojali)
Referenciaszám	JDC502A
Típus	Adapterkábel
Alkalmazás	Steyr-motorok 6-tüskés diagnosztikai csatlakozóval
Hossz	29-31 cm
Gépoldali csatlakozás	6-tüskés OBD, kerek bajonettkötőelem piros gyűrűvel
Interfészoldali csatlakozó	16-tűs OBD2
Interfész	Jaltest Link V8.1 és V9, 16-tüskés OBD2-diagnosztikai kábelen keresztül
Vezérlőegységek	EDC CAN és UIS 1.0 (motorvezérlés)
Szegmens	Égésmotor
Jaltest-modul	Jaltest OHW (Off-Highway gépek) és Jaltest Marine
