Jaltest | SKU: JDC612A

Jaltest (JDC612A) | Yanmar 3-szeges OBD - 16-szeges OBD2 Adapter kábel | Égésmotor

Name: Jaltest (JDC612A) | Yanmar 3-szeges OBD - 16-szeges OBD2 Adapter kábel | Égésmotor
Brand: Jaltest
SKU: JDC612A
Price: 69.95 EUR
Availability: InStock

€69,95 áfával

€57,81 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

A Jaltest JDC612A hivatalos megnevezése Yanmar 3-pin diagnosztikai kábel, és összeköti a Yanmar belsőégésű motorok 3-pins csatlakozóját a szabványos 16-pins OBD2 csatlakozóval. A csatlakozó a motorházban, a motorra vagy annak közelében található. A kábel hossza 28–30 cm, és a Jaltest Link V8.1 és V9 verzióval kompatibilis.

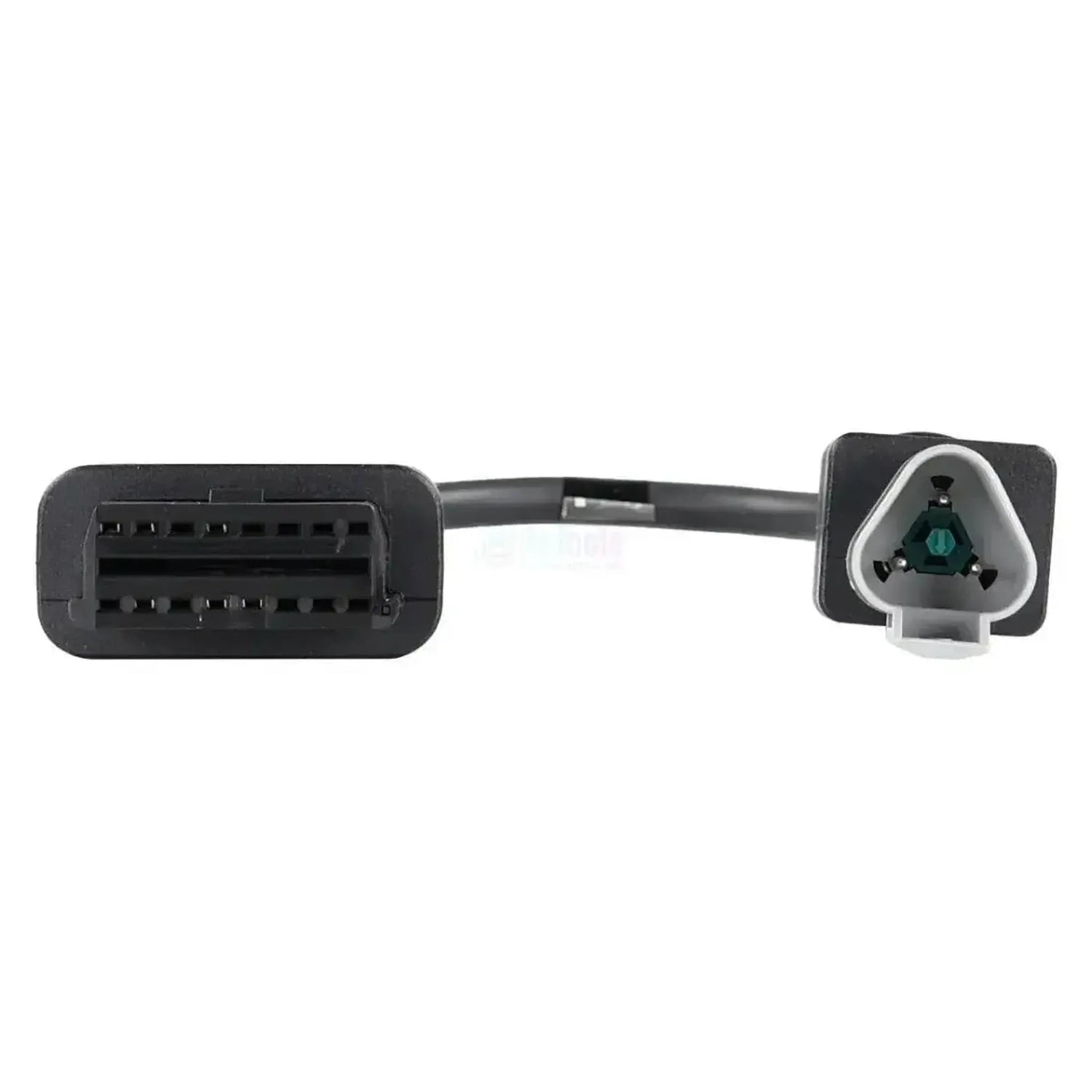

Az interfész oldalán egy fekete 16-pins OBD2-es aljzat található az OBD-szimbólummal a házázon. A motor oldalán egy világosszürke, lekerekített háromszögletű keresztmetszetű csatlakozó van, amelyben három csap helyezkedik el egy zöld ék körül. Egyenes kábel, elágazás nélkül, rövidebb és egyszerűbb szerkezetű, mint az ipari motorokhoz szánt 6-pins JDC538A, amelynek téglalap alakú szürke csatlakozója van narancssárga ékkkel. A kábel a Jaltest Marine termékcsalád része.

ELŐNYÖK

✔Az EDC Yammer Bosch rendszernél az alkatrészek vezérlése és paraméterei is támogatottak, nem csak az olvasás.

✔Hozzáférést biztosít a VC10 és VC20 kezelőpanelekhez paraméterekkel, kalibrálással és alaphelyzetbe állítással.

✔Egy kábel négy vezérlőegységhez: Három motorvezérlés és a kezelőpanelek.

✔Minden motorvezérlésnél élő nyomon követés lehetséges a motor működése közben.

MEGJEGYZENDŐ PONTOK

✕A VC10 és VC20 kezelőpaneleken nem érhetők el hibakódok és mért értékek; ezekhez a motorvezérléshez kell fordulni.

✕Az EDC Yammer Generic rendszernél hiányoznak az alkatrészek vezérlése és azok a paraméterek, amelyeket a Bosch verzió biztosít.

✕Csak a háromszögletű 3-pins csatlakozóhoz használható; az ipari motorok (TNV- és TN-sorozat) téglalap alakú 6-pins csatlakozóval rendelkeznek, amelyhez a JDC538A szükséges.

✕A kábel nem rendelkezik elágazással és modulnal: Minden a 3-pins motorcsatlakozón keresztül halad, így ahhoz, ami oda nincs csatlakoztatva, nem lehet hozzáférni.

Alkalmazások és funkcionalitások

Ezen a csatlakozáson keresztül a Jaltest szoftverrel elérheti a Yammer motor vezérlőegységeit és a kezelőpanel vezérlőegységét. Az elérhető egységek a hajóban található motorsorozattól függenek.

Elérhető vezérlőegységek

EDC Yammer Bosch — motorvezérlés: A Bosch-motorvezérlés, a négy közül a legszélesebb funkciólistával: hibakódok, mért értékek, alkatrészek vezérlése, vezérlőegység adatai, paraméterek és élő adatok.
EDC Yammer Generic — motorvezérlés: Hibakódok, mért értékek, vezérlőegység adatai és élő adatok.
ECM — motorvezérlés: A vezérlőegység, amely többek között a BY-sorozatban található, hibakódokkal, mért értékekkel, vezérlőegység adataival és élő adatokkal.
VC10 és VC20 — kezelőpanel: A panel elektronikus modulja, vezérlőegység adataival, paramétereivel, kalibrálásával és alaphelyzetbe állításával, de hibakódok nélkül.

Mit tehet

Hibakódok olvasása: A motorvezérlés hibaemlékeztetőjét olvasni, a detektált hiba leírásával.
Mért értékek megtekintése és élő nyomon követés: A motorvezérlés aktuális érzékelő értékei valós időben követhetők a motor működése közben.
Alkatrészek vezérlése: Az EDC Yammer Bosch vezérlésnél közvetlenül vezérelheti az aktuátorokat.
Paraméterek, kalibrálás és alaphelyzetbe állítás: A Bosch-motorvezérlésnél és a panelek paramétereit; a kalibrálás és alaphelyzetbe állítás a VC10 és VC20 panelek számára fenntartott.

Kompatibilis járművek és alkalmazások

A csatlakozó típusa, nem a modell a meghatározó. Ez a kábel bármely Yammer belsőégésű motorhoz passzol, amely háromszögletű 3-pins csatlakozóval rendelkezik. A Jaltest Marine a következő sorozatokat támogatja; ha a motorblokkon téglalap alakú szürke csatlakozót lát narancssárga ékkal, akkor ipari motorról van szó, és az JDC538A szükséges hozzá.

Yammer:

JH-sorozat: 3JH40, 4JH45, 4JH57, 4JH80 és 4JH110
BY-sorozat: 4BY-150–6BY3-260Z, beleértve a BY2 és BY3 változatokat
LV-sorozat: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 és a 8LV-320, 8LV-350 és 8LV-370
SY- és AYEM-sorozat: 6SY-STP2, 6SY655, 8SY-STP és a 6AYEM-GT, 6AYEM-ET és 6AYEM-ST
Kezelőpanelok: A VC10 és VC20 panelek, amelyek ezekhez a motorokhoz tartoznak

💡

Hasznos információ: A csatlakozó a motorházban, a motorra vagy annak közelében található. A háromszögletű szürke hüvely zöld ékkel a belsőégésű motorokra jellemző; az ipari motorok téglalap alakú 6-pins csatlakozóval és narancssárga ékkal rendelkeznek. Ezért ellenőrizze először, milyen csatlakozó van a motorján, mielőtt megrendeli a terméket.

Csomag tartalma

1x Jaltest (JDC612A) | Yanmar 3 tűs OBD – 16 tűs OBD2 Adapter kábel | Égésmotor

Műszaki adatok

Előírás	Leírás
Márka	Jaltest (Cojali)
Referenciaszám	JDC612A
Típus	Adapterkábel
Alkalmazás	Yammer belsőégésű motorok
Gépoldali csatlakozás	3-pins OBD, háromszögletű szürke hüvely zöld ékkel
Interfészoldali csatlakozó	16-tűs OBD2
Hossz	28–30 cm
Interfész	Jaltest Link V8.1 és V9
Vezérlőegységek	EDC Yammer Bosch, EDC Yammer Generic és ECM (motor), VC10 és VC20 (kezelőpanel)
Szegmens	Égésmotor (tengeri)
Jaltest-modul	Jaltest Marine
A kábelkészlet része	Marine-kábelkészlet vessel (70002008) és belsőmotor (70002009)
