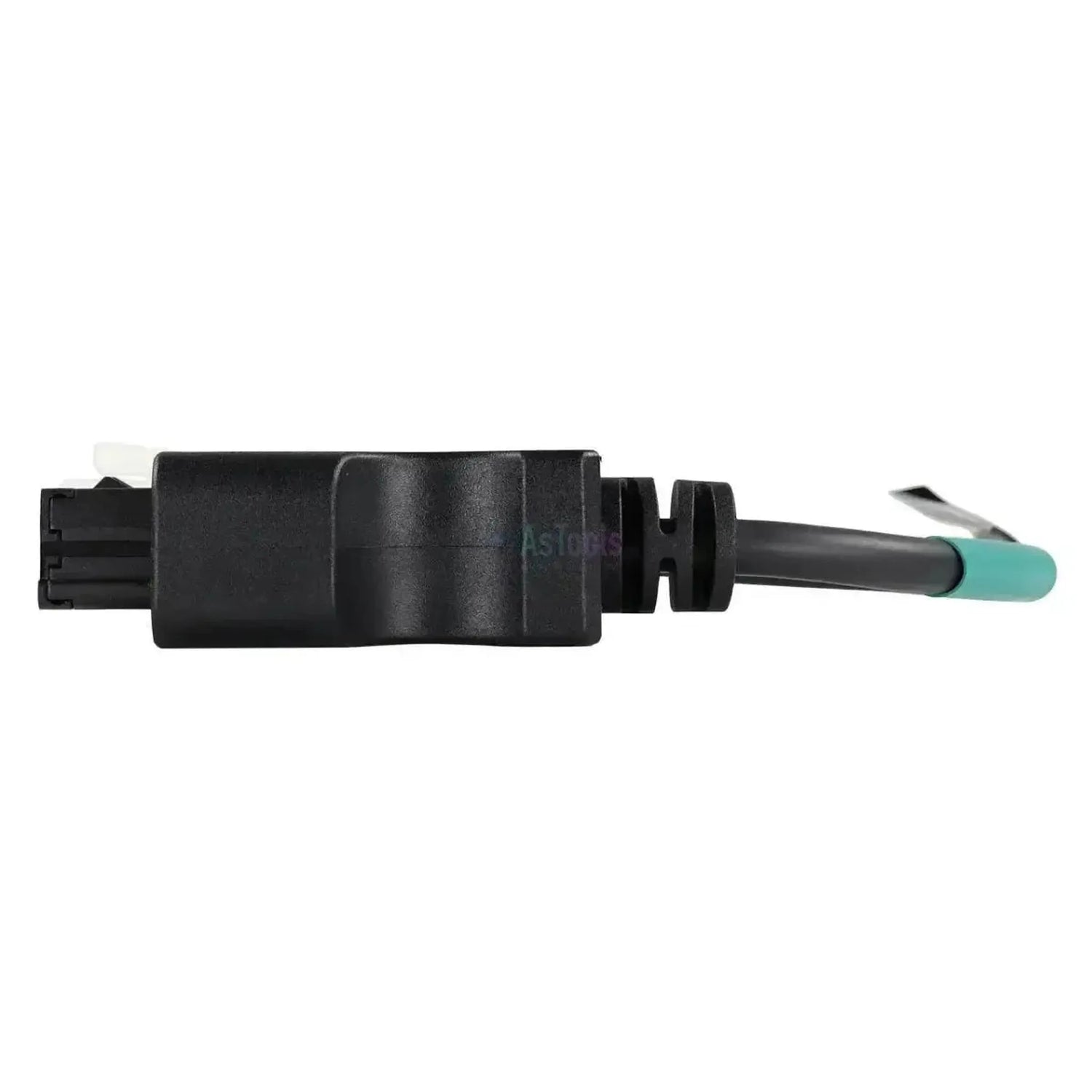

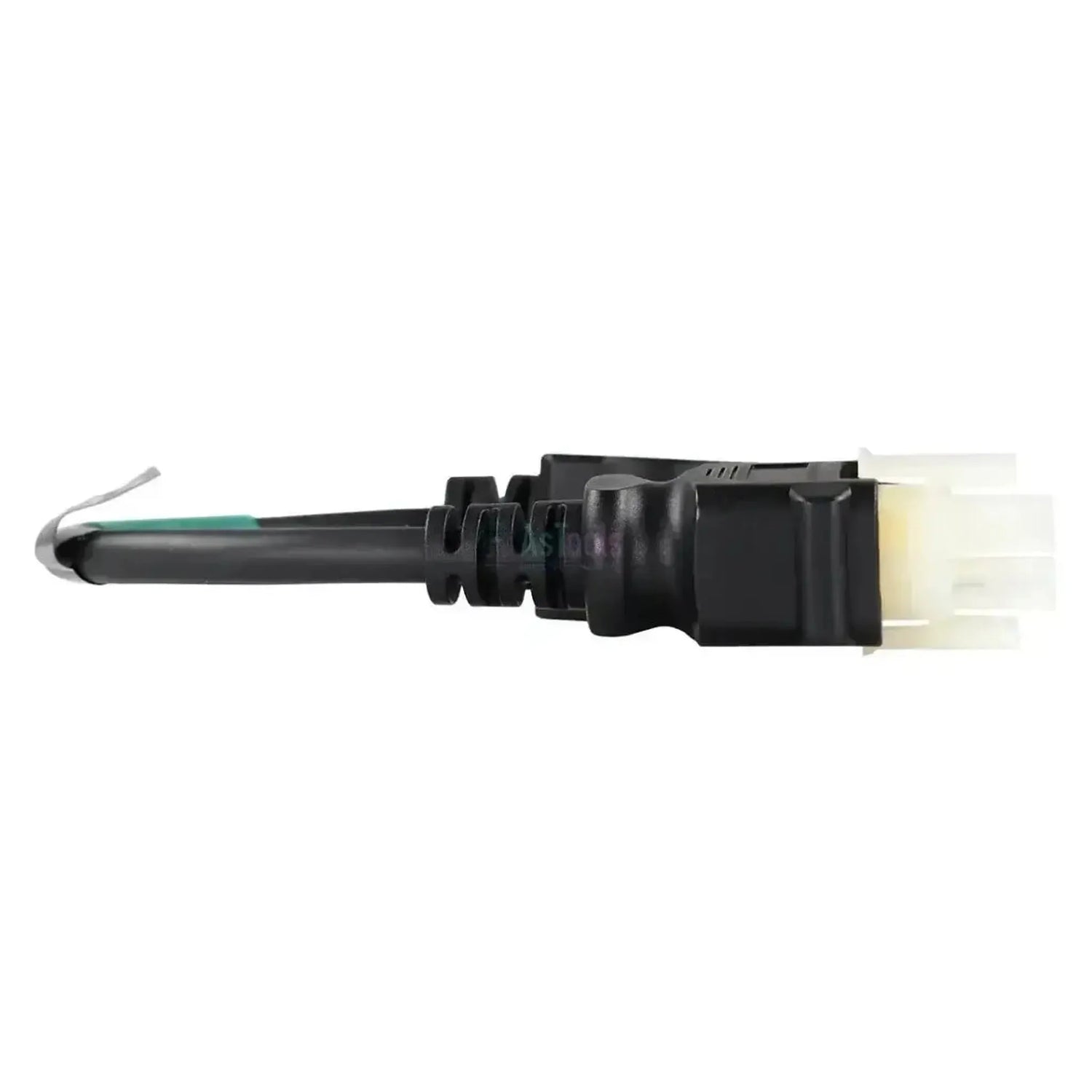

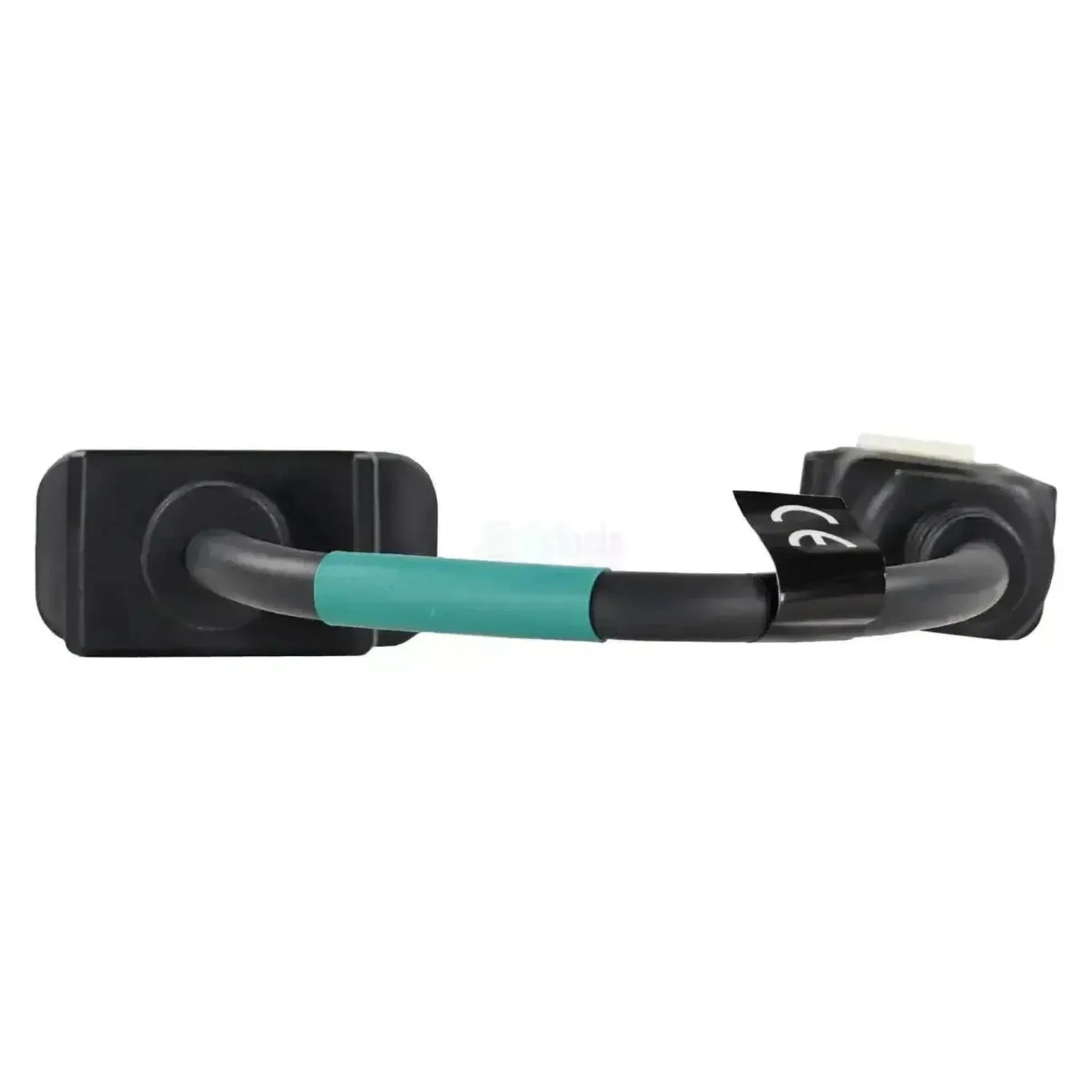

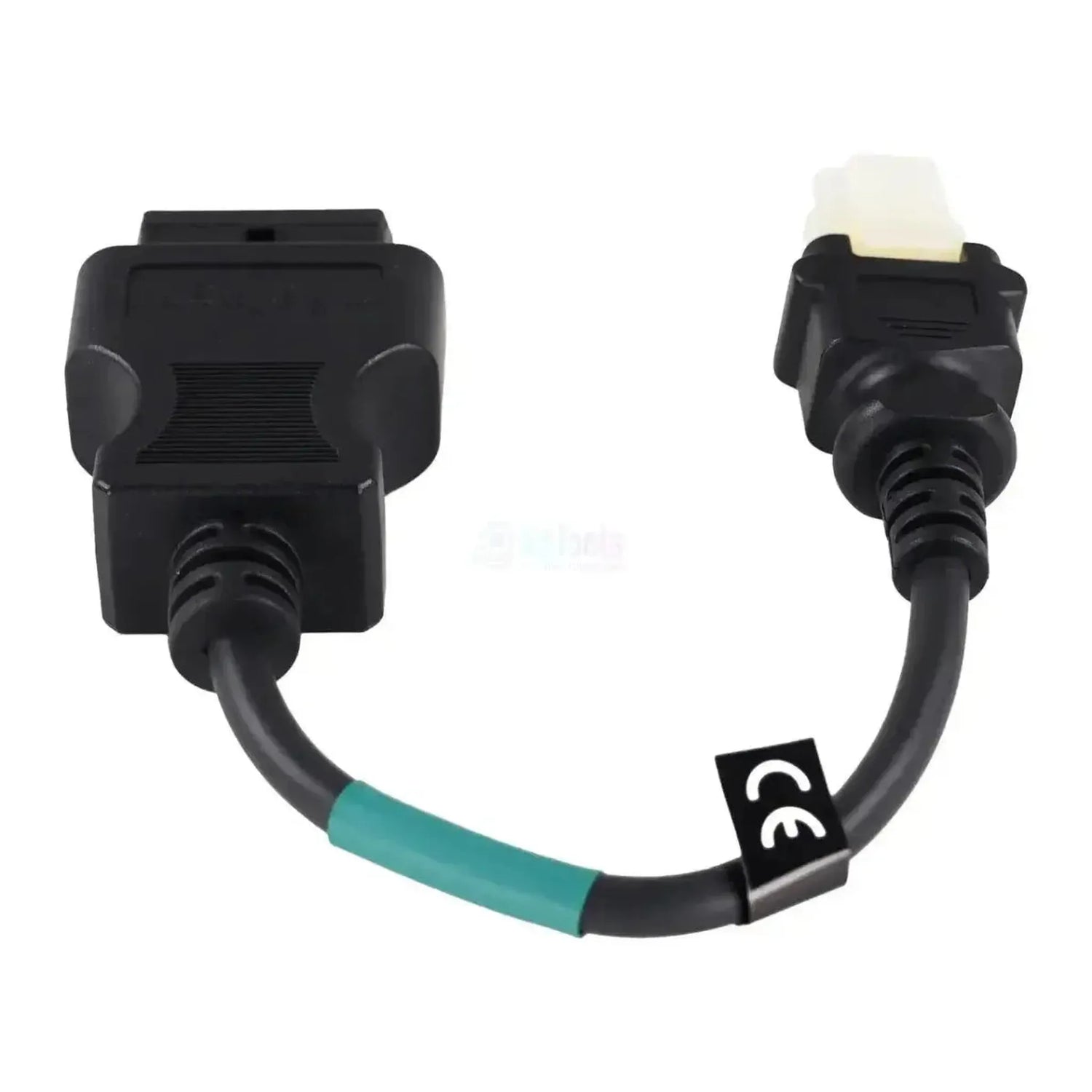

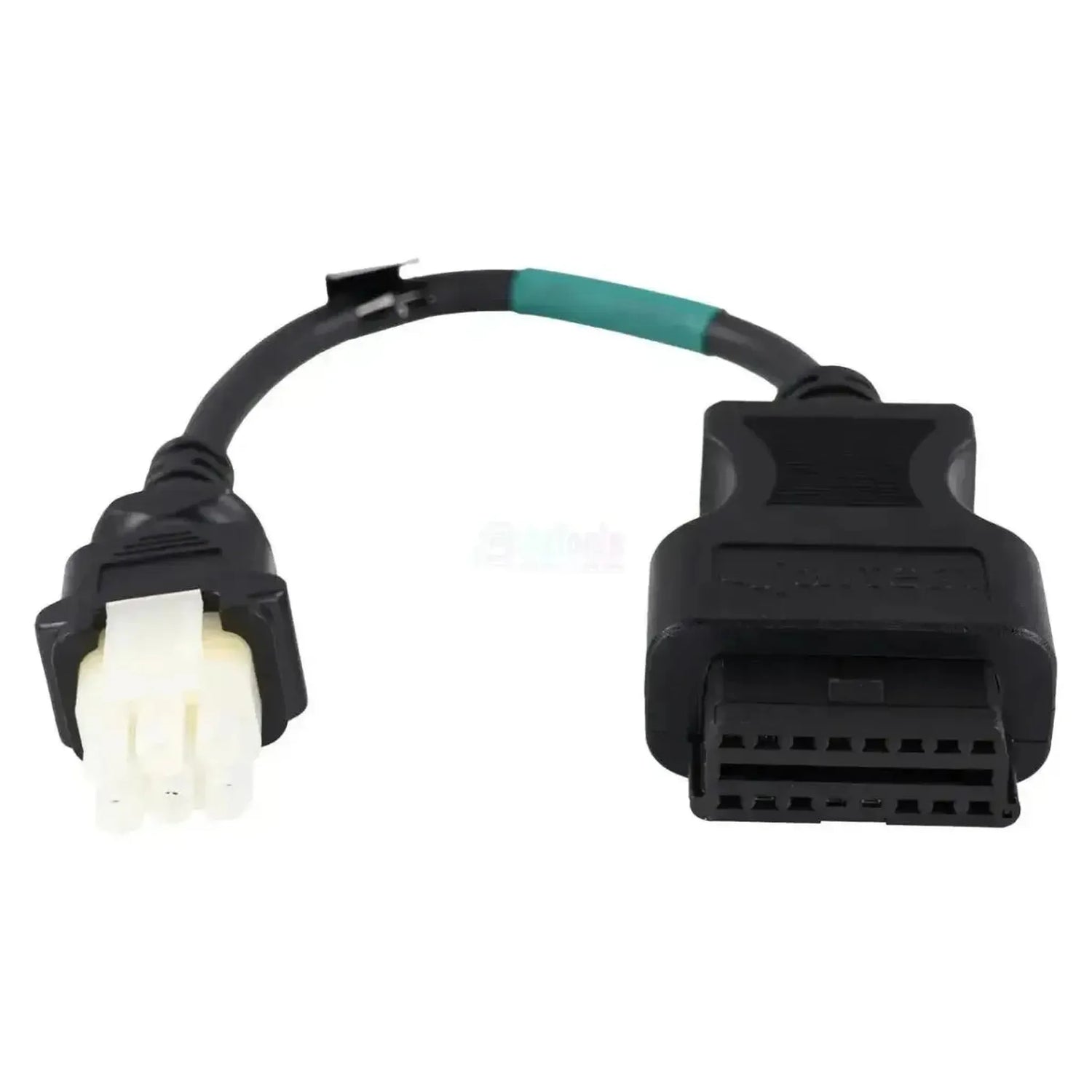

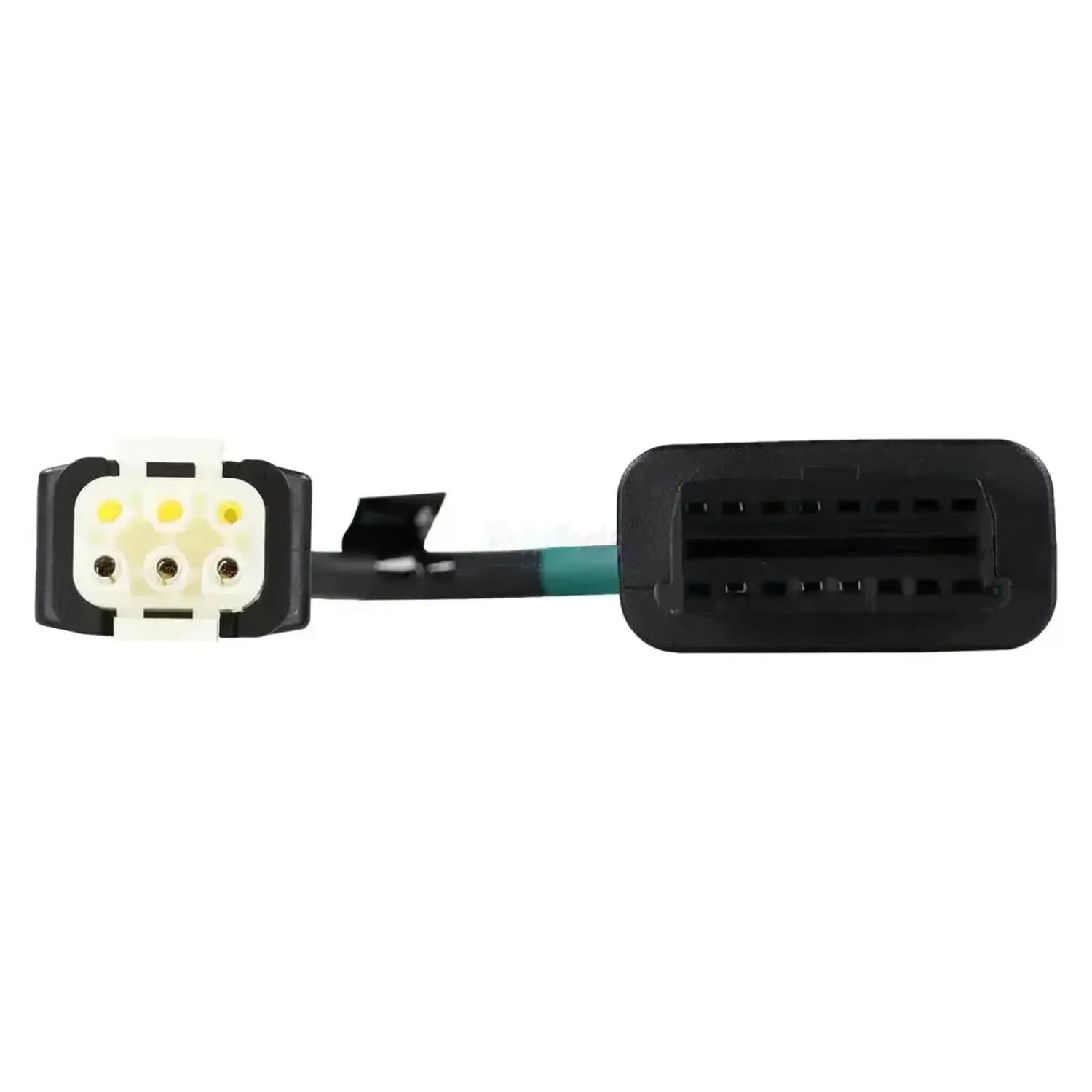

A Jaltest JDC546A a ZF Ergopower váltóegység 6-pólusú diagnosztikai csatlakozóját a Jaltest diagnosztikai kábel 16-pólusú OBD2 bemenetéhez vezeti. A jármű felöli végén egy fehér műanyag csatlakozó található hat pólussal két sorban, soronként három érintkező fekete beépítésű házban, amely felül egy biztosítócsipesszel van ellátva. A kábel közepén egy türkiz jelzőgyűrű található, a kábel hossza 28–30 cm.
Ezzel a csatlakozással a Jaltest-eszköz kiolvassa a ZF – Ergopower váltóvezérlést, a powershift-váltót, amelyet a ZF kerékrakodók, dumperkocsirendszerek és hasonló gépek számára szállít. A Jaltest a Sebességváltó alatt támogatja ezt az egységet hibakódokkal, mért értékekkel, komponensek vezérlésével, ECU-adatokkal és kalibrálással. Mivel a váltóvezérlés a meghatározó tényező és nem a gépgyártó, a kábel használható minden olyan gépen, amelybe a ZF ezt a váltót szereli. A kábel kompatibilis a Jaltest Link V8.1 és V9 verzióval, és az Jaltest OHW hatálya alá tartozik.
ELŐNYÖK
MEGJEGYZÉSEK
Alkalmazások és funkcionalitások
Ezen a csatlakozáson keresztül a Jaltest-szoftverrel elérheti a ZF Ergopower-váltó váltóvezérlését. Ez az egység független a motorvezérléstől és saját diagnosztikai csatlakozót használ, még azokon a gépeken is, amelyeknek másik csatlakozója is van. Az alábbiakban látható, hogy a Jaltest milyen funkciókat támogat ehhez a powershift-váltóhoz.
Elérhető vezérlőegységek
- ZF – Ergopower, váltóvezérlés: A powershift-váltó, amelyhez ez a kábel készült; a Jaltest a Sebességváltó alatt támogatja hibakódokkal, mért értékekkel, komponensek vezérlésével, ECU-adatokkal és kalibrálással.
Lehetséges műveletek
- Hibakódok olvasása és törlése: A váltóvezérlés hibamemóriájának olvasása és kiürítése a javítás után.
- Mért értékek megtekintése: A váltó szenzorainak aktuális értékei, például fordulatszámok és hőmérsékletek.
- Komponensek vezérlése: A powershift-váltó tengelykapcsolói és szelepei közvetlen aktiválása a működésük ellenőrzéséhez.
- Kalibrálás végrehajtása: Az Ergopower-hoz a Jaltest által ajánlott kalibrálási eljárás, például a váltón végzett munka után.
- Élő adatfigyelés: A rendszer értékeinek nyomon követése üzem közben számadatok és grafikon formájában.
Kompatibilis járművek és alkalmazások
A váltó típusa a meghatározó, nem a gépgyártó. Ez a kábel a ZF Ergopower powershift-váltóhoz tartozik, így széles körben alkalmazható. Munkaeszközöknél nincs kötelező diagnosztikai csatlakozó, így ez a hat pólusú csatlakozó az újabb gépeken is használatban marad. Hogy melyik diagnosztikai csatlakozó van a váltón, azt közvetlenül a gépen ellenőrizze, mielőtt megrendelne.
Alkalmazás:
- ZF Ergopower-powershift-váltóval felszerelt munkaeszközök: Például kerékrakodók és knikdumperkocsirendszerek.
- A gépgyártó nem meghatározó: A Jaltest az Ergopower-t azoknak a gépeknek a katálogában tartja nyilván, amelyekbe a ZF ezt a váltót szereli.
- Az építési év nem meghatározó: Munkaeszközöknél nincs kötelező diagnosztikai csatlakozó, így ez a csatlakozó továbbra is használatban marad.
Csomag tartalma
- 1x Jaltest (JDC546A) | ZF Ergopower 6-pólusú OBD – 16-pólusú OBD2 Adapter kábel | Munkaeszköz
Technikai adatok
| Paraméter | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDC546A |
| Típus | Adapter kábel |
| Alkalmazás | ZF Ergopower powershift-váltó |
| Hossz | 28-30 cm |
| Interfész | Jaltest Link V8.1 és V9 |
| Járműoldali csatlakozás | 6 tűs OBD (fehér dugó, két sor három tűvel, fekete házépítés) |
| Interfészoldali csatlakozás | 16 tűs OBD2 |
| Vezérlőegységek | ZF - Ergopower (váltóvezérlés) |
| Szegmens | Munkagép |
| Jaltest-modul | Jaltest OHW (Off-Highway gépek) |
| A kabelkészlet része | OHW kabelkészlet teljes (70002026) |
