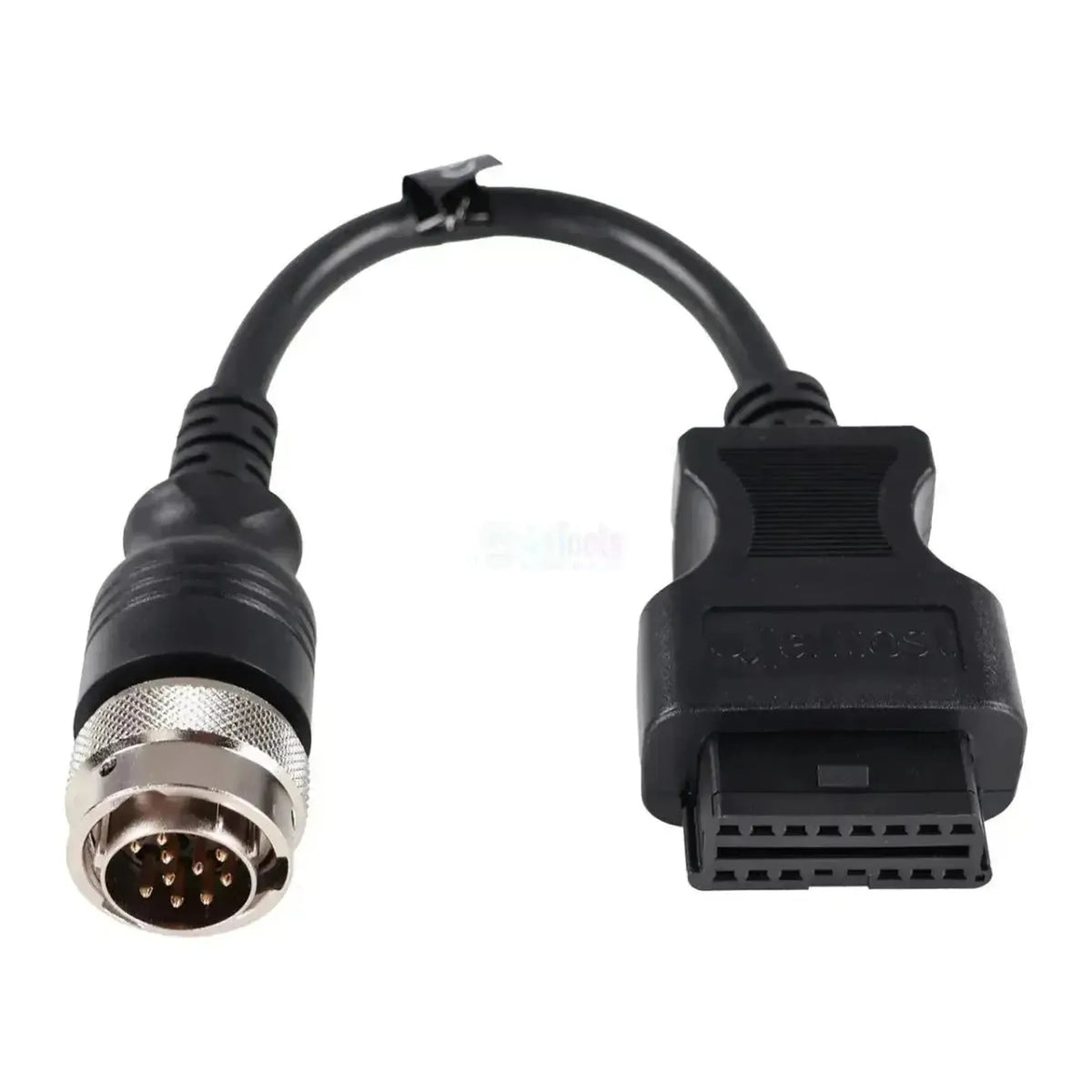

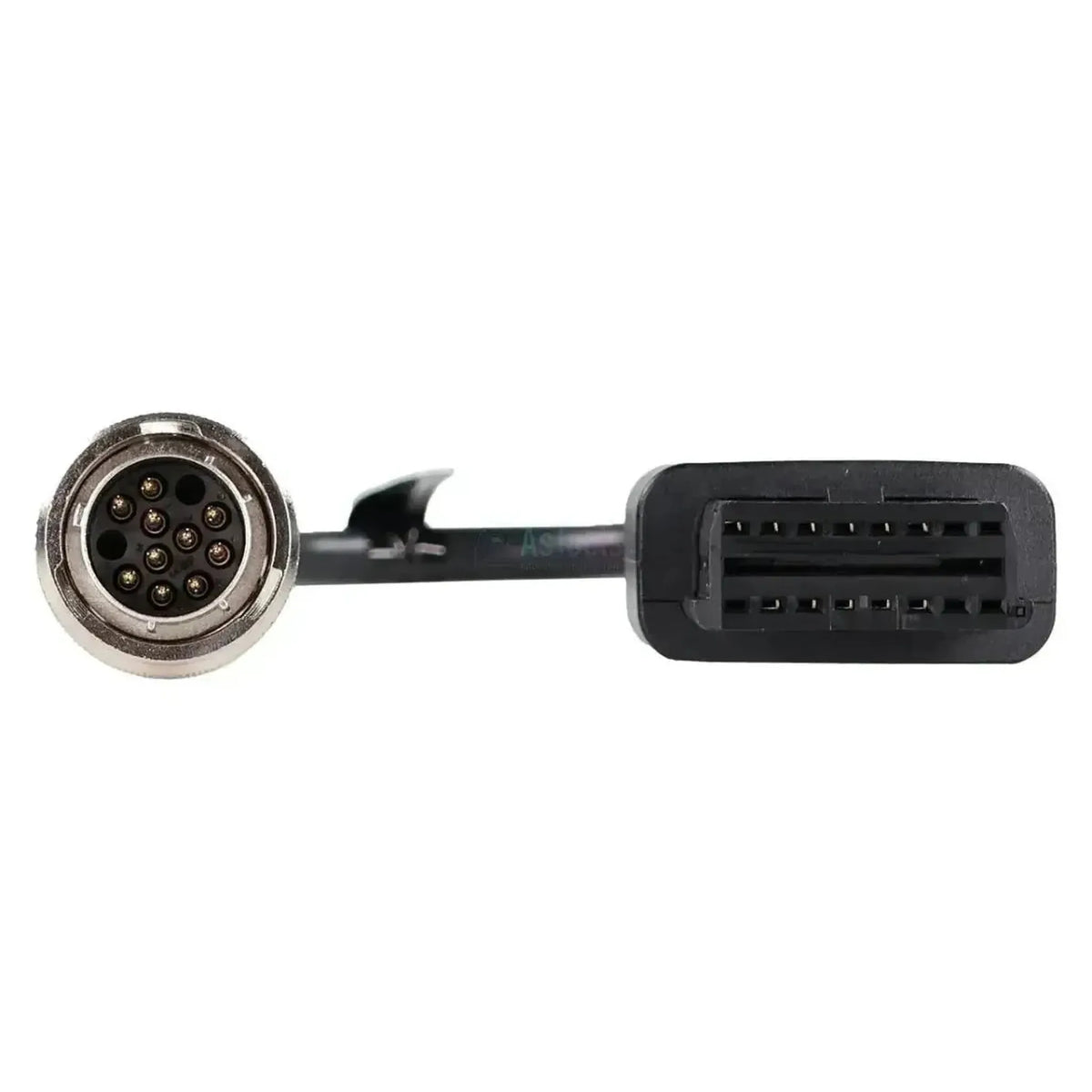

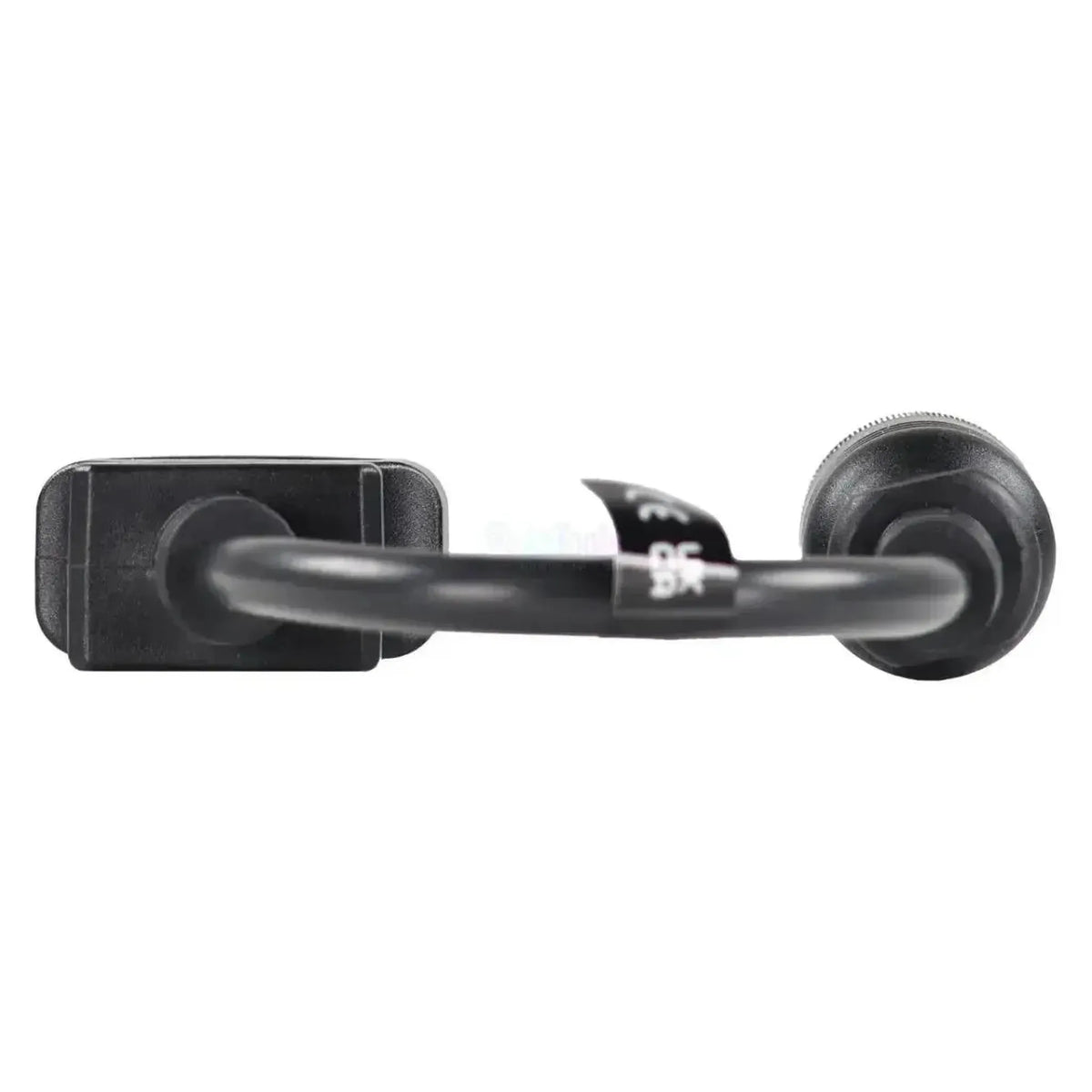

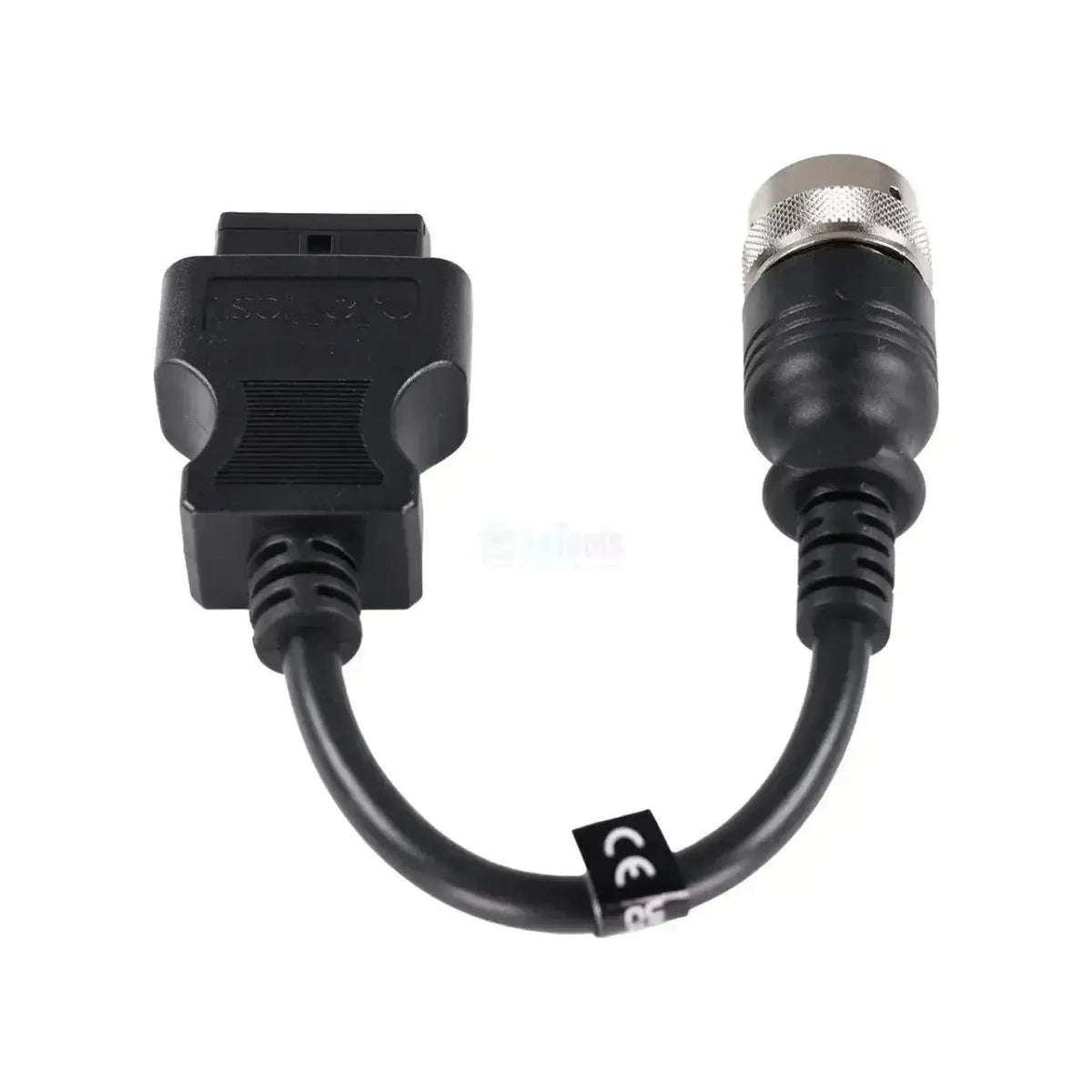

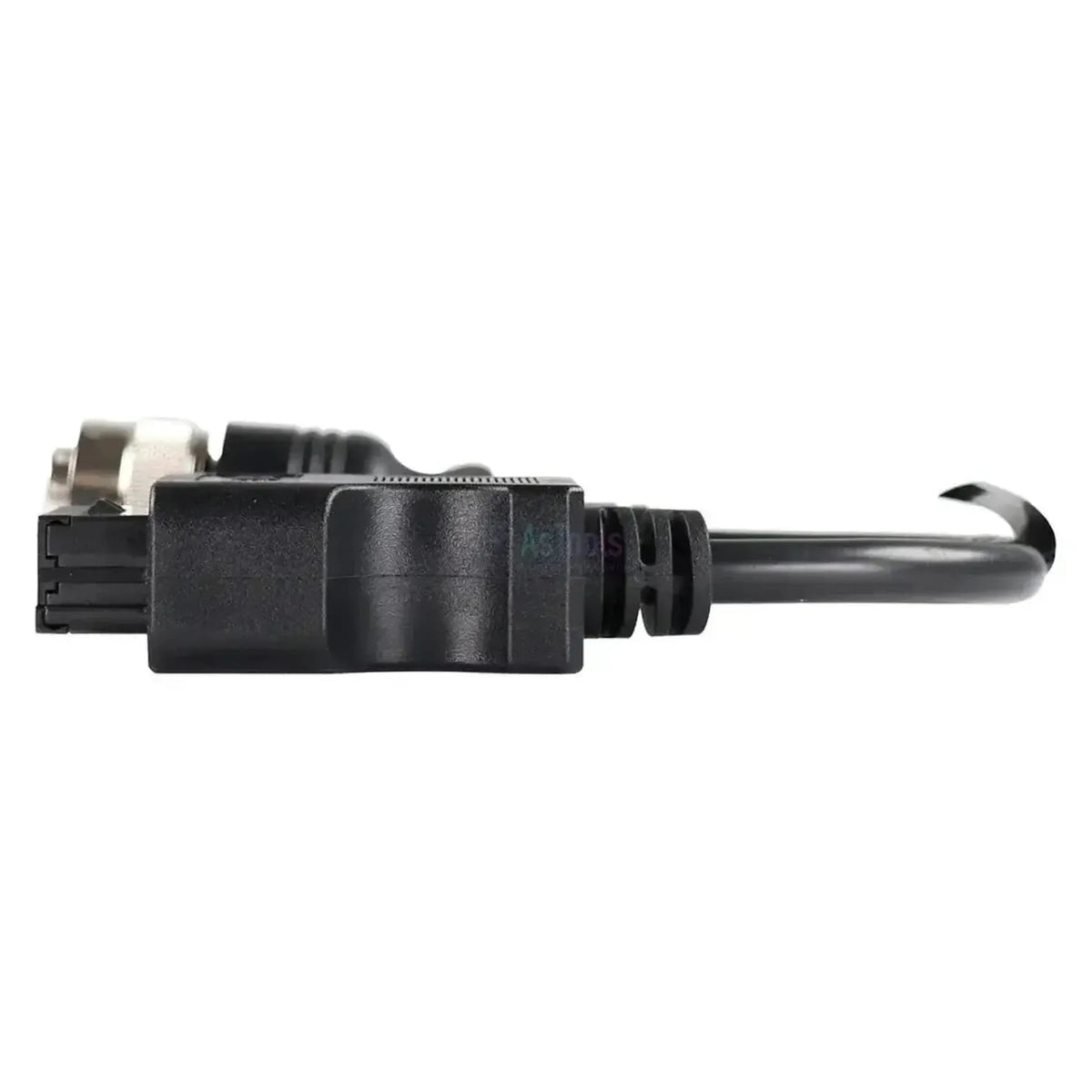

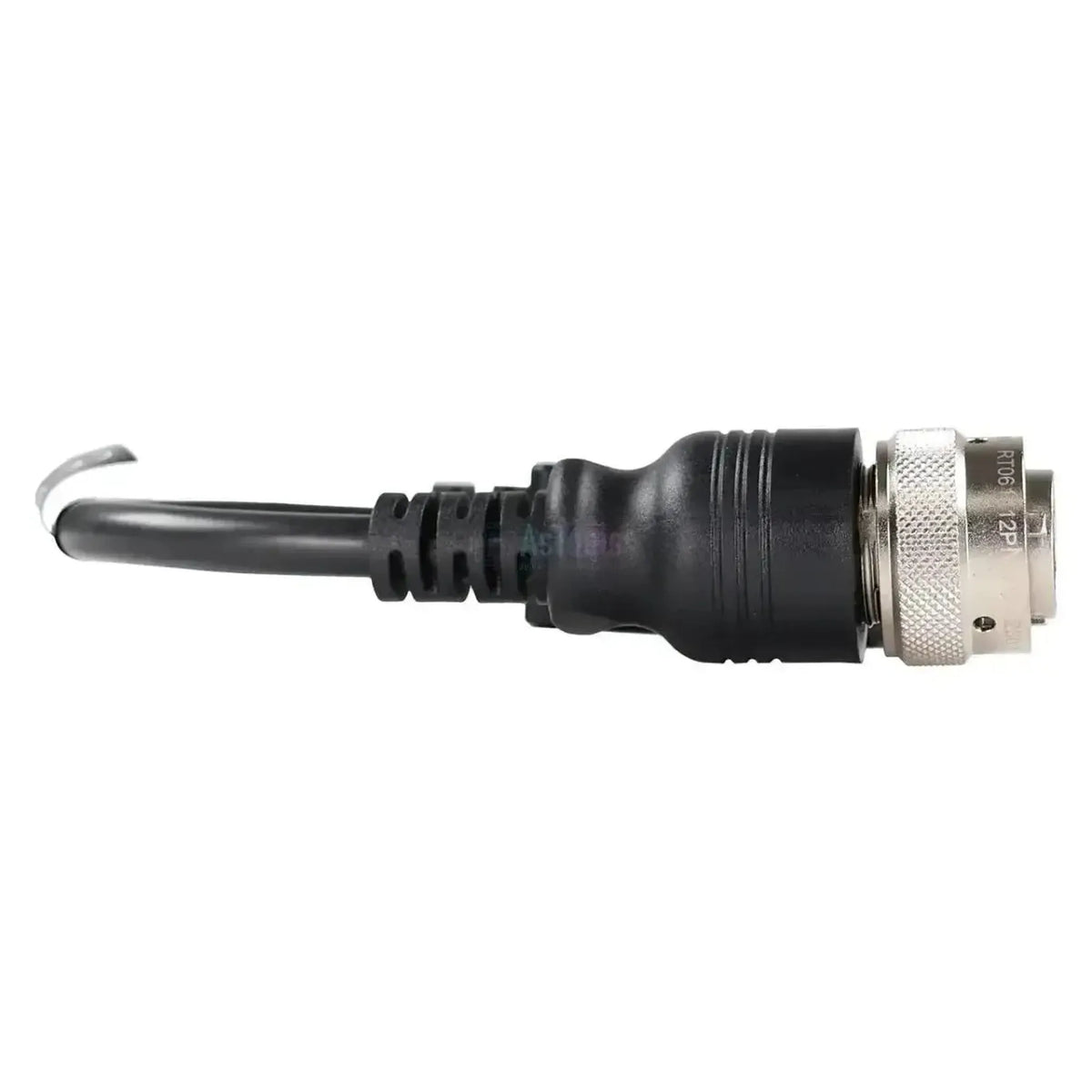

A Jaltest JDC504A egy Deutz-motorok 12-tűs diagnosztikai csatlakozóját kapcsolja össze a 16-tűs OBD2 aljzattal a Jaltest diagnosztikai kábelen. A gép oldalán egy kerek Amphenol-dugó található fém burkolattal és egy bordázott csatológyűrűvel; ebben tizenkét aranyozott tű helyezkedik el jól egymástól elkülönítve egy fekete tartóban. Ez az csatlakozó a motorhoz tartozik és a motorblokkon vagy annak mellett található. Mivel a Deutz motorjait több tucat gépgyártónak szállítja, ugyanezt az aljzatot különféle márkájú gépekben találhatja. A kábel 28–30 cm hosszú és egyenes módon kifut mindkét csatlakozóból.
Amint a csatlakozás létrejön, a diagnosztikai eszköz eléri a Deutz-motorvezérlés egymást követő generációit: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 és EMR4 - EDC 17 CV52. A lefedettség különbsége a karbantartásban rejlik: A két legújabb vezérlőegységnél a hibakódok mellett a karbantartási intervallumok is megjelennek, a két régebbi esetében nem. Az alkatrészvezérlés egyetlen motorszabályozásnál sem szerepel a lefedettségi táblázatban. A kábel az Jaltest AGV (mezőgazdaság), Jaltest OHW (építőipari és terepjárós gépek) és Jaltest MHE (belső szállítás és emelőgépek) alá tartozik.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK
Alkalmazások és funkcionalitások
Ezen keresztüli csatlakozáson keresztül a Jaltest-szoftverrel a Deutz-motor motorszabályozásához fér hozzá. A Jaltest megkülönbözteti az egymást követő EMR-generációkat, mindegyik saját funkcionalitási körrel. Az alábbi vezérlőegységek a Deutz-lefedettségből származnak.
Elérhető vezérlőegységek
- EMR2 - EDC, motorszabályozás: A régebbi Deutz-motorszabályozás, többek között a 2013-sorozaton, hibakódokkal, mérési értékekkel és ECU-adatokkal.
- EMR3 - EDC 7 UC31: A harmadik generáció commonrail-kivitelezése.
- EMR3 - EDC 16 UC40: A második EMR3-variáns; itt a karbantartási intervallumok is a lefedettségben szerepelnek.
- EMR4 - EDC 17 CV52 Deutz: A jelenlegi commonrail-motorszabályozás, többek között a nagyobb teljesítményű TCD-motorokon.
Mit tehet
- Hibakódok olvasása és törlése: Az irányítóegység hibamemóriájának olvasása a meghibásodás leírásával és kitörlése a javítás után.
- Mérési értékek megtekintése: A vezérlőegységhez csatlakoztatott szenzorok aktuális értékei, a normatív tartományon kívüli értékekhez riasztási küszöb beállításának lehetőségével.
- Karbantartás: A motor karbantartási intervallumainak lekérdezése és a megfelelő munkák rögzítése egy jelentésben. Az EMR3 - EDC 16 UC40 és az EMR4 - EDC 17 CV52 esetén elérhető.
- Nem a lefedettségben: Az alkatrészvezérlés egyetlen Deutz-motorszabályozásnál sem szerepel a táblázatban.
Kompatibilis járművek és alkalmazások
Az aljzat a meghatározó, nem a gép. A Deutz motorkészletként szállítja motorjait, ezért az motorsorozat határozza meg, mely kábelt kell szereznie, és nem a gép márkája. Az alábbi sorozatok szerepelnek a Jaltest lefedettségében; melyik aljzat található a motoron, azt az tűelrendezésből láthatja.
Deutz:
- 1015-sorozat: BF6M 1015 C és BF8M 1015 CP
- 2012- és 2013-sorozat: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 és a TCD 2012/2013 L04 és L06
- TCD-sorozat kompakt: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 és 7.8, valamint a TD- és TTCD-változatok
- TCD-sorozat nehéz: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 és 18.0 és a V-motorok TCD 2015 V08 és TCD 2016 V16
- Gázmotorok: G 2.2 és G 2.9
- Beépítve mezőgazdasági, építőipari és emelőgépekbe, valamint helyhez kötött berendezésekbe
Csomag tartalma
- 1x Jaltest (JDC504A) | Deutz 12 tűs OBD – 16 tűs OBD2 átalakító kábel | Belsőégésű motor
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDC504A |
| Típus | Adapterkábel |
| Alkalmazás | 12-tűs diagnosztikai csatlakozóval rendelkező Deutz-motorok |
| Hossz | 28 - 30 cm |
| Interfész | Jaltest Link V8.1/V9 |
| Gépoldali csatlakozás | 12-tűs kerek Amphenol-aljzat, hím |
| Interfészoldali csatlakozó | 16-tűs OBD2 |
| Vezérlőegységek | EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 és EMR4 - EDC 17 CV52 (motorszabályozás) |
| Szegmens | Égésmotor |
| Jaltest-modul | Jaltest AGV (mezőgazdaság), Jaltest OHW (építőipari és terepjárós gépek) és Jaltest MHE (belső szállítás és emelőgépek) |
| A kábelkészlet része | AGV-kabelkészlet (70002003), OHW-kabelkészlet teljes (70002026), OHW-kabelkészlet alapcsomag (70002030) és MHE-kabelkészlet emelt és nyújtható platformokhoz (70002028) |
