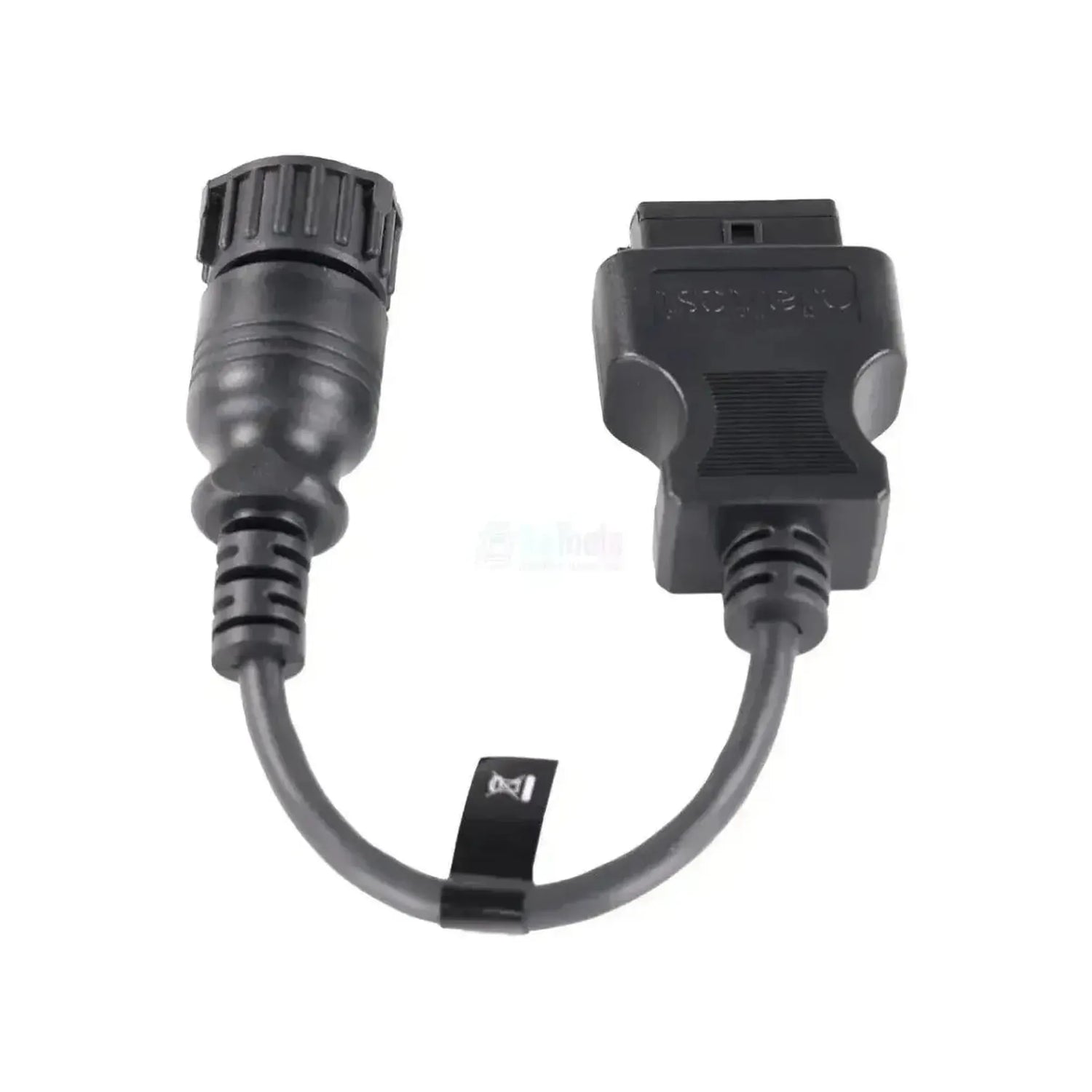

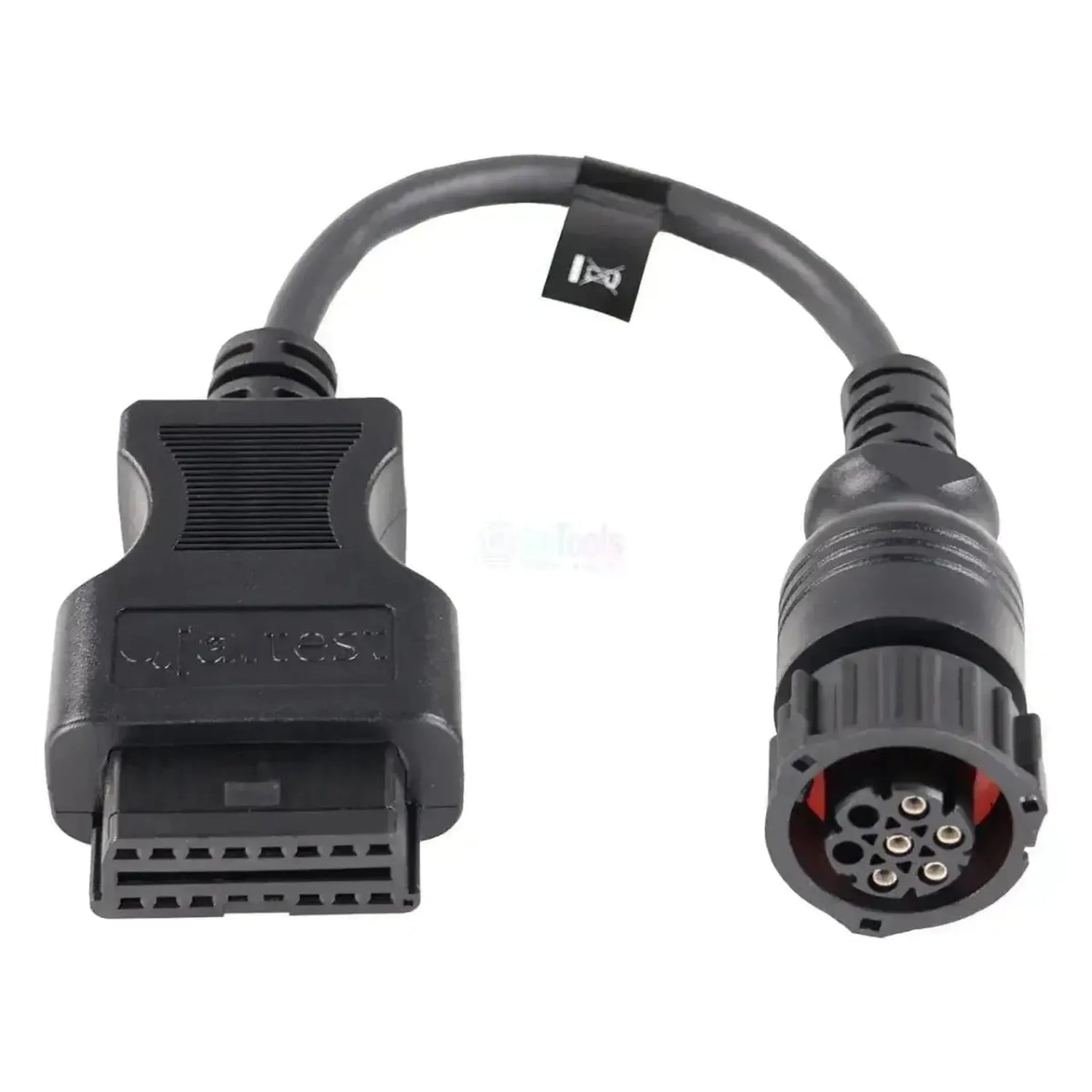

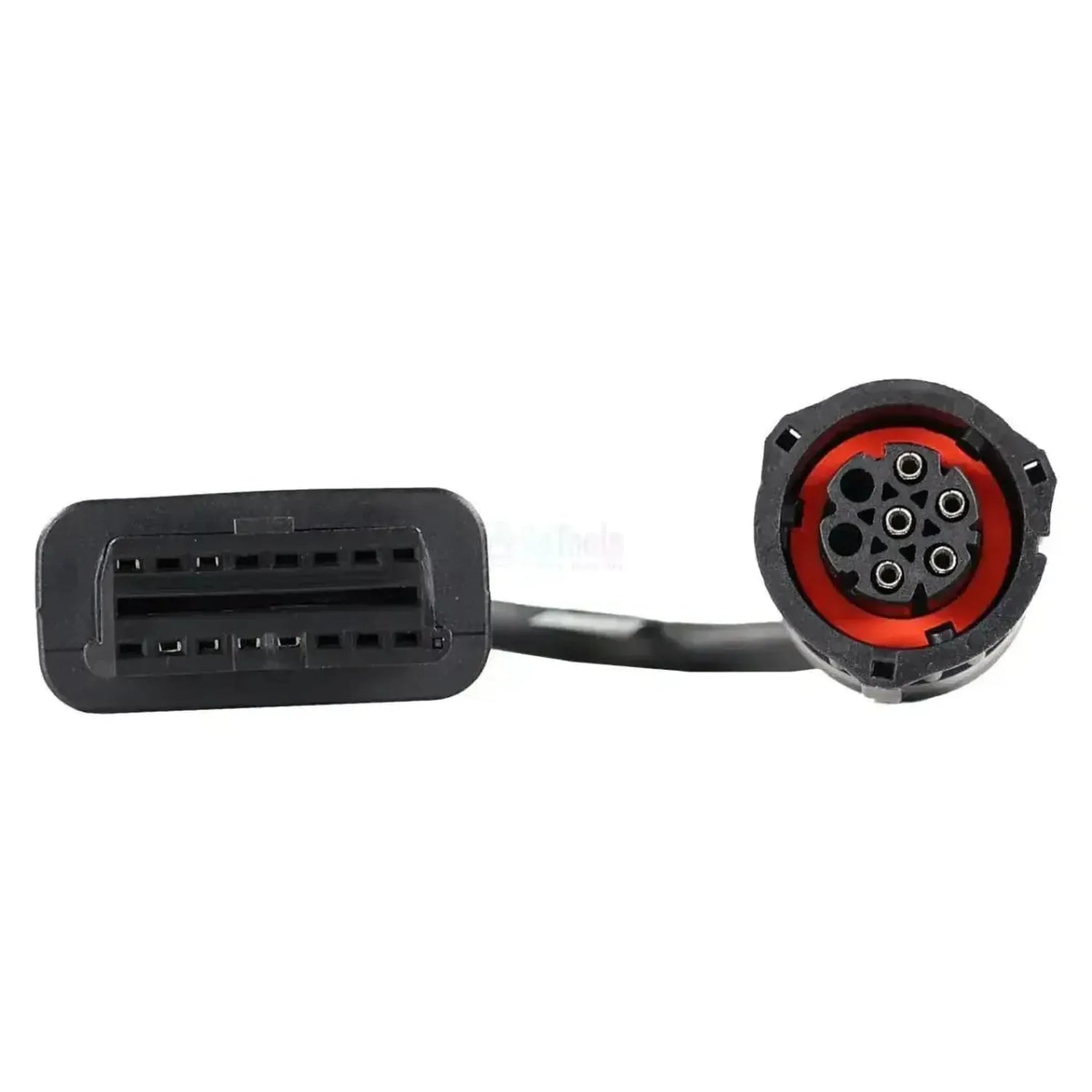

A Jaltest JDC552A a diagnosztikai kábel Linde targoncákhoz; a kerek 7-tűs csatlakozót a 16-tűs OBD2 портjához csatlakoztatja a Jaltest diagnosztikai kábelén. A jármű oldalán a gyártó által készített kerek 7-tűs csatlakozó található, amely a targonca vezetőkabinjában helyezkedik el; az interfész oldalán a Jaltest Link 16-tűs OBD2 csatlakozója van.

Ezzel a kapcsolattal a Jaltest-berendezés a teljes Linde CAN-hálózatot olvassa ki: A motorvezérlés mellett a hajtásvezérlés LTC, a hidraulikus vezérlés LHC, a kijelző LDC és a részecskeszűrő-vezérlés LPF csatlakoznak, valamint az elektromos sorozatok esetén a teljesítménymodulok HPM és TPM. Az LTC, LHC és LDC esetén a mért értékek korlátottak, míg a dízel motorvezérlések a szélesebb lista tartalmazza. Az anyagmozgatási berendezések soha nem voltak OBD-kötelezettség alá tartozók, ezért a Linde ezt a csatlakozót az újabb sorozatok esetén is alkalmazza. A kábel a Jaltest MHE (Material Handling Equipment) kategóriájába tartozik.

ELŐNYÖK

✔Eléri a teljes Linde CAN-hálózatot: Hajtásvezérlés LTC, hidraulikus vezérlés LHC és kijelző LDC.

✔Lefedi a sorozatos dízel vezérléseket EDC 15 VM, EDC 16 U31 és EDC 17 CP20 (CJDA és CPY), valamint az LPG-es verziók GCP-vezérlését.

✔Az elektromos sorozatok esetén is használható, ahol a teljesítménymodulok HPM és TPM helyettesítik a motorvezérlést.

✔Karbantartási adatok az LDC-kijelzőn és a dízel motorvezérléseken keresztül.

KORLÁTOZÁSOK

✕Az LTC, LHC és LDC esetén a mért értékek korlátottak; nem minden szenzoradat jut keresztül.

✕A legrégebbi dízel vezérlés EDC 15 VM esetén nincsenek karbantartási adatok elérhetők.

✕Csak a kerek 7-tűs Linde csatlakozóhoz alkalmas; más targonca-gyártók saját csatlakozót alkalmaznak.

✕Szükséges egy Jaltest Link érvényes MHE-licenccel; a kábel önmagában nem bővíti a támogatást.

Alkalmazások és funkcionalitások

Ezzel a kapcsolattal a Jaltest-szoftverrel a targonca vezérlőegységeihez fér hozzá. Az elérhető rendszerek sorozat és hajtástípus szerint eltérnek.

Elérhető vezérlőegységek

LTC (CAN), Transmission: A targonca hajtásvezérlése.
LHC (CAN), Hydraulic System: A hidraulikus rendszer vezérlése.
LDC (CAN), Instrument cluster: A kijelző, valamint a karbantartási adatok.
EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) és EDC 17 CP20 (CPY), Electronic Diesel Control: A sorozatos dízel motorvezérlések.
GCP, Engine Control Module: A gáz- és LPG-verziók motorvezérlése.
LPF (CAN), Exhaust gas treatment system: A részecskeszűrő-vezérlés.
HPM (CAN) és TPM (CAN), Power module: Az elektromos sorozatok teljesítménymoduljainak.

Mit tehet

Hibakódok olvasása és törlése: A vezérlőegység hibaemlékezetének kiolvasása, az érzékelt hibák leírásával.
Mért értékek megtekintése: Az egyes vezérlőegységek szenzoradatai; az LTC, LHC és LDC esetén ez a lista korlátozott.
Karbantartási adatok lekérdezése: Az LDC-kijelzőn és a dízel motorvezérléseken keresztül, az EDC 15 VM kivételével.

Kompatibilis jármű és alkalmazások

A csatlakozó az, ami számít, nem a modell. Ez a kábel minden Linde-targoncához illeszkedik, amely rendelkezik a kerek 7-tűs diagnosztikai csatlakozóval. Az alábbi sorozatok a Jaltest MHE-támogatásba tartoznak; azt, hogy melyik csatlakozó van a targoncáján, helyszínen kell ellenőriznie.

Linde:

392-sorozat (H20 - H25 dízel/LPG targoncák)
393-sorozat (H25 - H35 dízel/LPG targoncák)
394-sorozat (H40 - H50 dízel/LPG targoncák)
396-sorozat (H50 - H80 dízel/LPG targoncák)
391-sorozat (H14 - H20 dízel/LPG targoncák)
386-sorozat (E12 - E20 elektromos targoncák): (kb. 2006 - 2019)
387-sorozat (E20 - E30 elektromos targoncák)
388-sorozat (E35 - E50 elektromos targoncák)

💡

Hasznos tudni: A kerek 7-tűs csatlakozó a targonca vezetőkabinjában helyezkedik el. Az anyagmozgatási berendezések soha nem voltak OBD-kötelezettség alá tartozók, ezért a Linde ezt a csatlakozót az újabb sorozatok esetén is alkalmazza. Ellenőrizze ezért, hogy melyik csatlakozó van a targoncáján, mielőtt megrendelné.

Csomag tartalma

1x Jaltest (JDC552A) | Linde 7-pins OBD – 16-pins OBD2 Adapter kábel | Anyagmozgatási és emelőberendezések

Műszaki jellemzők

Jellemző	Leírás
Márka	Jaltest (Cojali)
Referenciaszám	JDC552A
Típus	Adapter kábel
Alkalmazás	Linde dízel-, LPG- és elektromos targonca
Járműoldali csatlakozás	7-pins OBD
Interfészoldali csatlakozás	16-pins OBD2
Vezérlőegységek	LTC, LHC, LDC, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA és CPY), GCP, LPF, HPM és TPM
Szegmens	Anyagmozgatási és emelőberendezések
Jaltest modul	Jaltest MHE (Material Handling Equipment)
A kábel szett részét képezi	MHE-kábel szett targoncákhoz (70002022)
Használatához szükséges	Jaltest Link érvényes szoftver licenszzel
