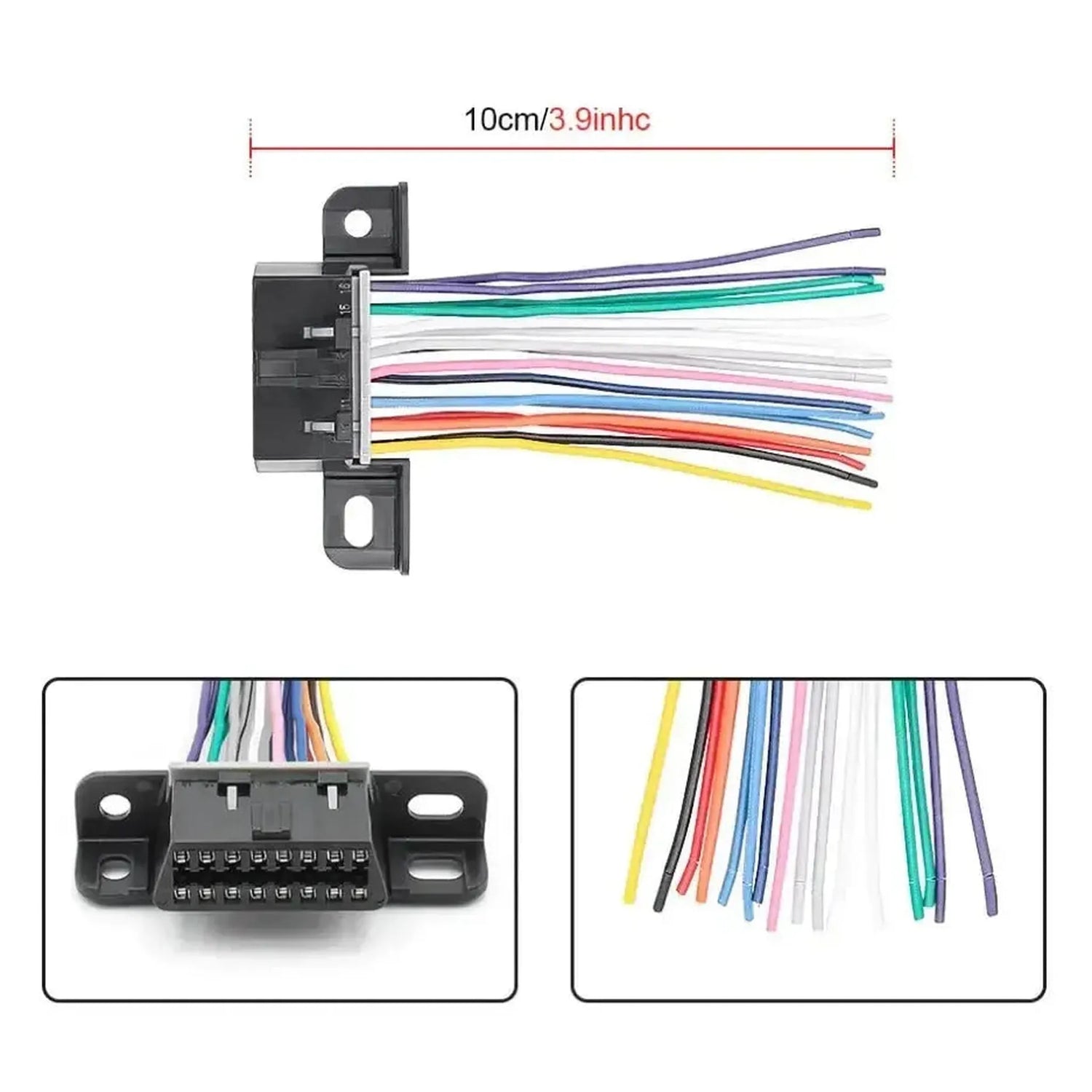

A 16 tüskés OBD2 csatlakozó egy női J1962 összekötő, amelyből egy 10 cm-es rövid kábeltörzs nyúlik ki 16 szabad, nyílt végkábelbe. Ez az alkatrész egyedi vezetékek létrehozására, javítások végzésére vagy egy sérült diagnosztikai port cseréjére szolgál a járművön. A rövid kábelhossz ideális a kompakt szereléshez szűk terekben.

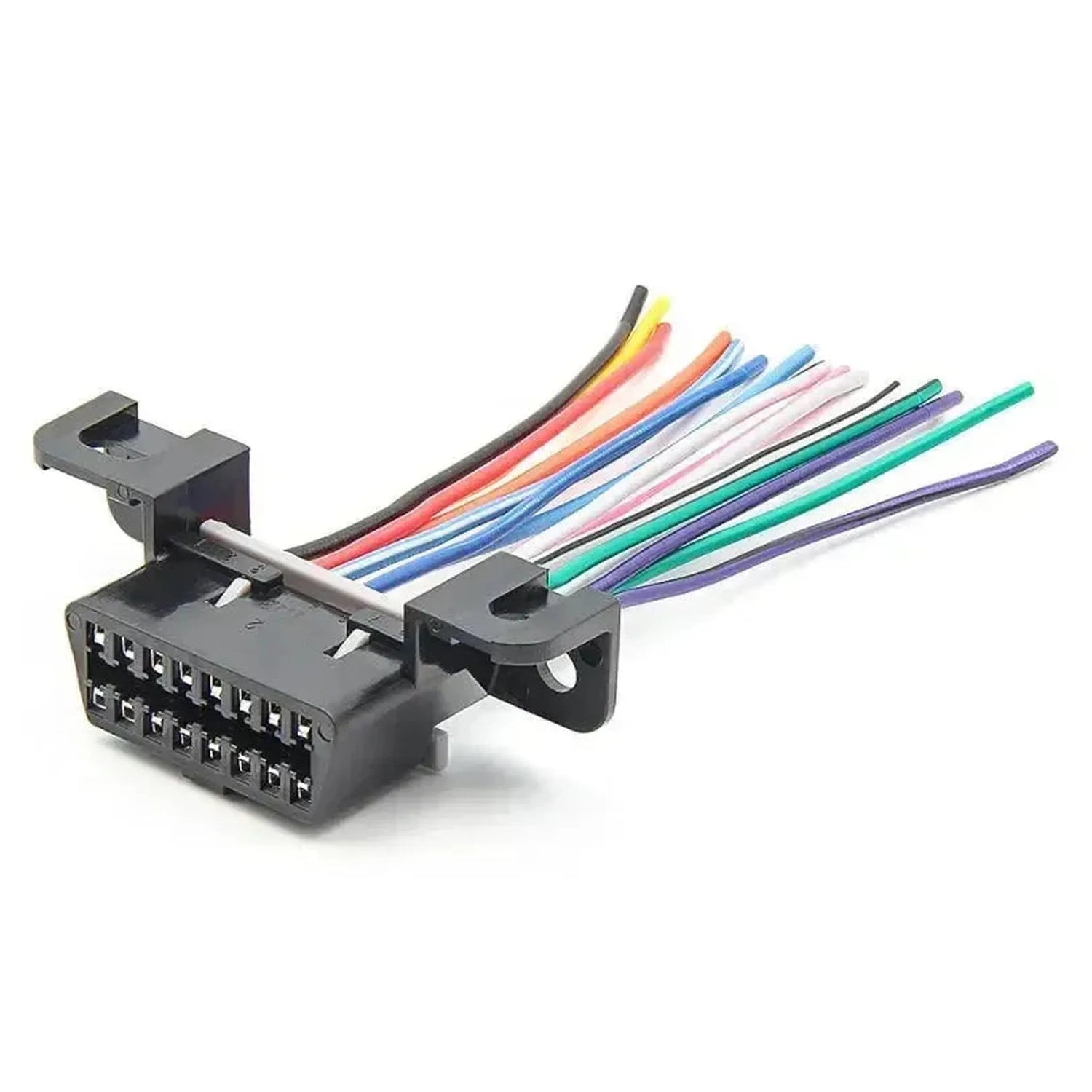

A nyílt végkábelek révén ez a termék rugalmas szerelési lehetőséget biztosít, így minden tű külön-külön csatlakoztatható a jármű megfelelő rendszereire, például a CAN-sínre, K-vonalra, ellátásra és tömegre. Az összekötő integrált szerelőkonzolokkal van felszerelve csavar furatokkal, amely stabil és biztos szerelést tesz lehetővé az irányítópulton vagy panelen.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK
Alkalmazás és működés
Ez az OBD2-csatlakozó alapot biztosít egyedi diagnosztikai csatlakozás létrehozásához vagy egy sérült port javításához.
- Egyedi telepítés: Lehetővé teszi egy OBD2 port integrálását projektjárművekben, versenyautókban vagy régebbi, modern ECU-val felszerelt járművekben.
- Javítás: Sérült, elhasznált vagy korróziónak kitett gyári OBD2 port helyettesítéseként működik.
- Tesztberendezések: Alkalmas tesztpályákba, szimulátoraikba vagy prototípusokba való beépítésre, ahol OBD2-felület szükséges.
- Rugalmas vezetékzés: A 16 szabad végű vezeték a jármű elektromos rendszeréhez csatlakoztatható egy adott alkalmazás vagy diagnosztikai protokoll követelménye szerint.

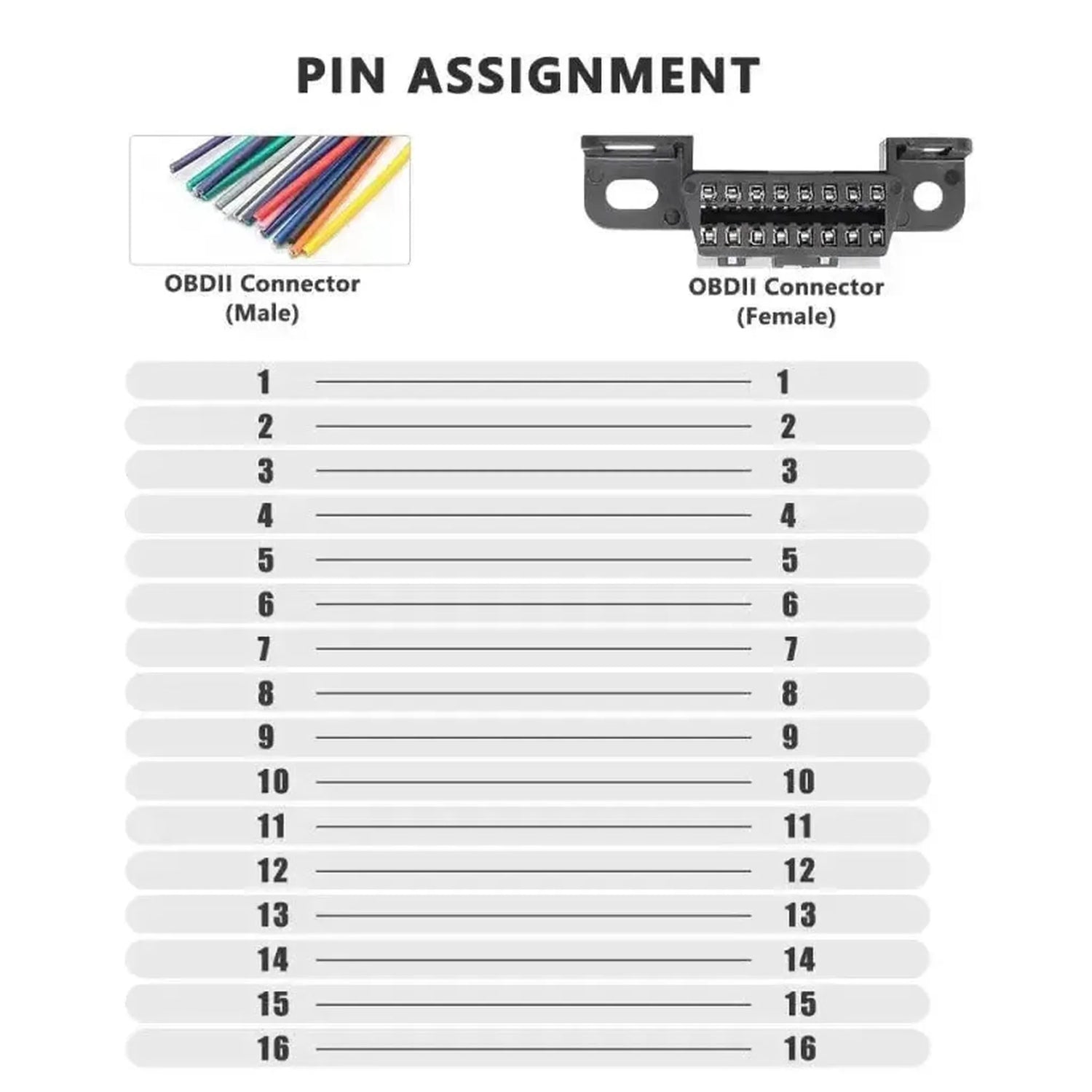

Szabvány OBD2 tűkiosztás (hivatkozás)
A 16 tűs J1962 kotor szabványosított tűkiosztással rendelkezik a kommunikációs és tápellátási vonalakhoz. A többi tűt a gyártó specifikus paraméterei szerint töltik ki.
- 4. tű: Alváz föld
- 5. tű: Jel föld
- 6. tű: CAN-High (ISO 15765-4, SAE J-2284)
- 7. tű: K-vonal (ISO 9141-2 / ISO 14230-4 KWP2000)
- 10. tű: J1850 busz- (SAE J1850 PWM/VPW)
- 14. tű: CAN-Low (ISO 15765-4, SAE J-2284)
- 15. tű: L-vonal (ISO 9141-2, nem kötelező)
- 16. tű: Akkumulátor +12 V (állandó tápellátás)
- 1, 3, 8, 9, 11, 12 és 13 tűk: OEM-specifikus funkciók (gyártónként eltérő)
Kompatibilis járművek
Ez a termék egy univerzális komponens, amely nem egy adott márkához vagy modellhez kötött. Egyedi szerelésekhez és javításokhoz tervezett számos alkalmazásban, beleértve:
- Személyautók
- Könnyű üzemi járművek
- Projektjárművek és kitcar-ok
- Tesztpályák és szimulátorok
- Otthoni elektronikai projektek
Csomag tartalma
- 1x 16 tüskés OBD2 csatlakozó (női) — 16 nyílt végkábel (10 cm)
Műszaki adatok
| Előírás | Leírás |
|---|---|
| 1. csatlakozás | 16-tüskés OBD2 (J1962) anya |
| 2. csatlakozás | 16x nyitott végű vezeték |
| Kábelhossz | Körülbelül 10 cm |
| Rögzítés | Integrált szerelőkonzolok csavar furatokkal |
| Támogatott protokollok | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
