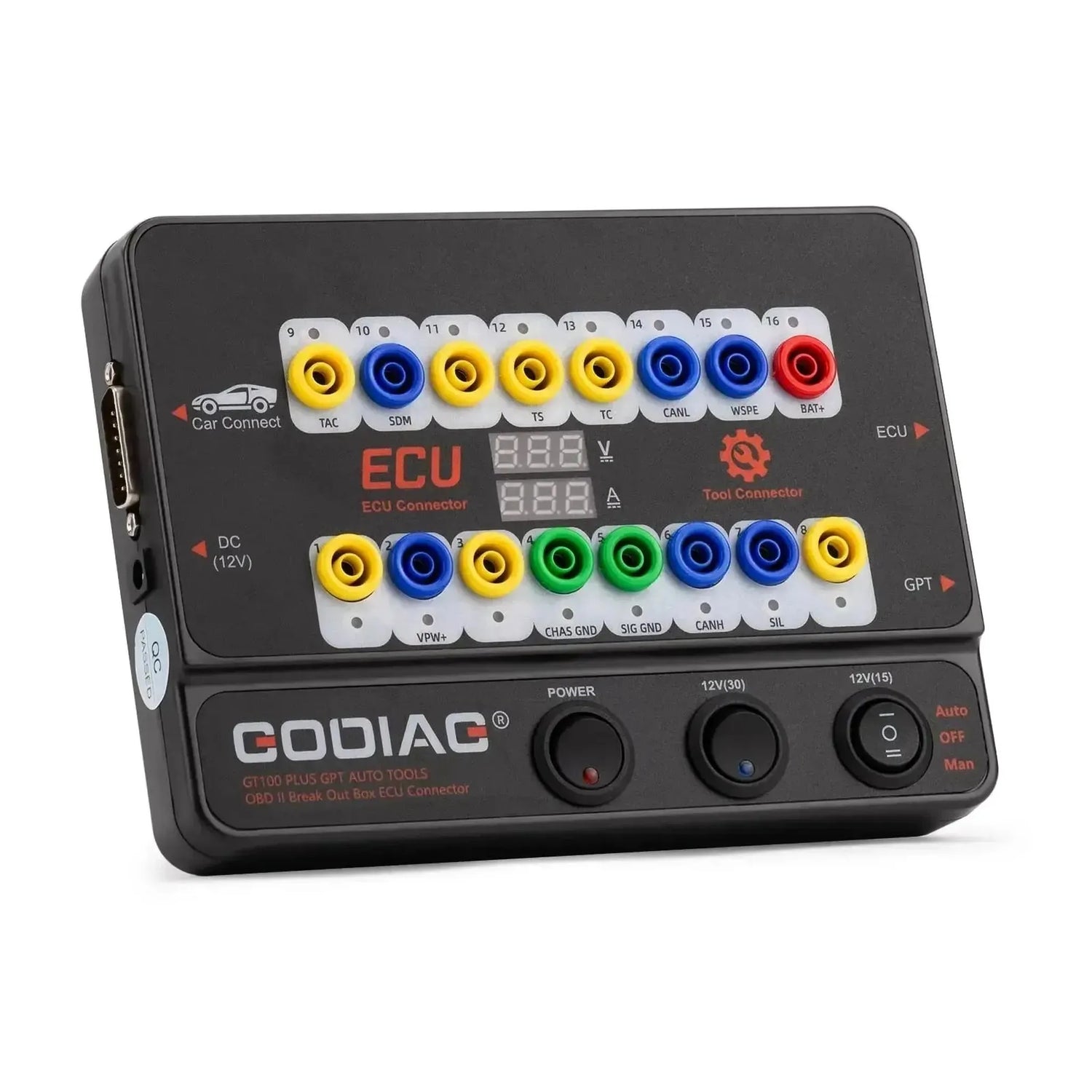

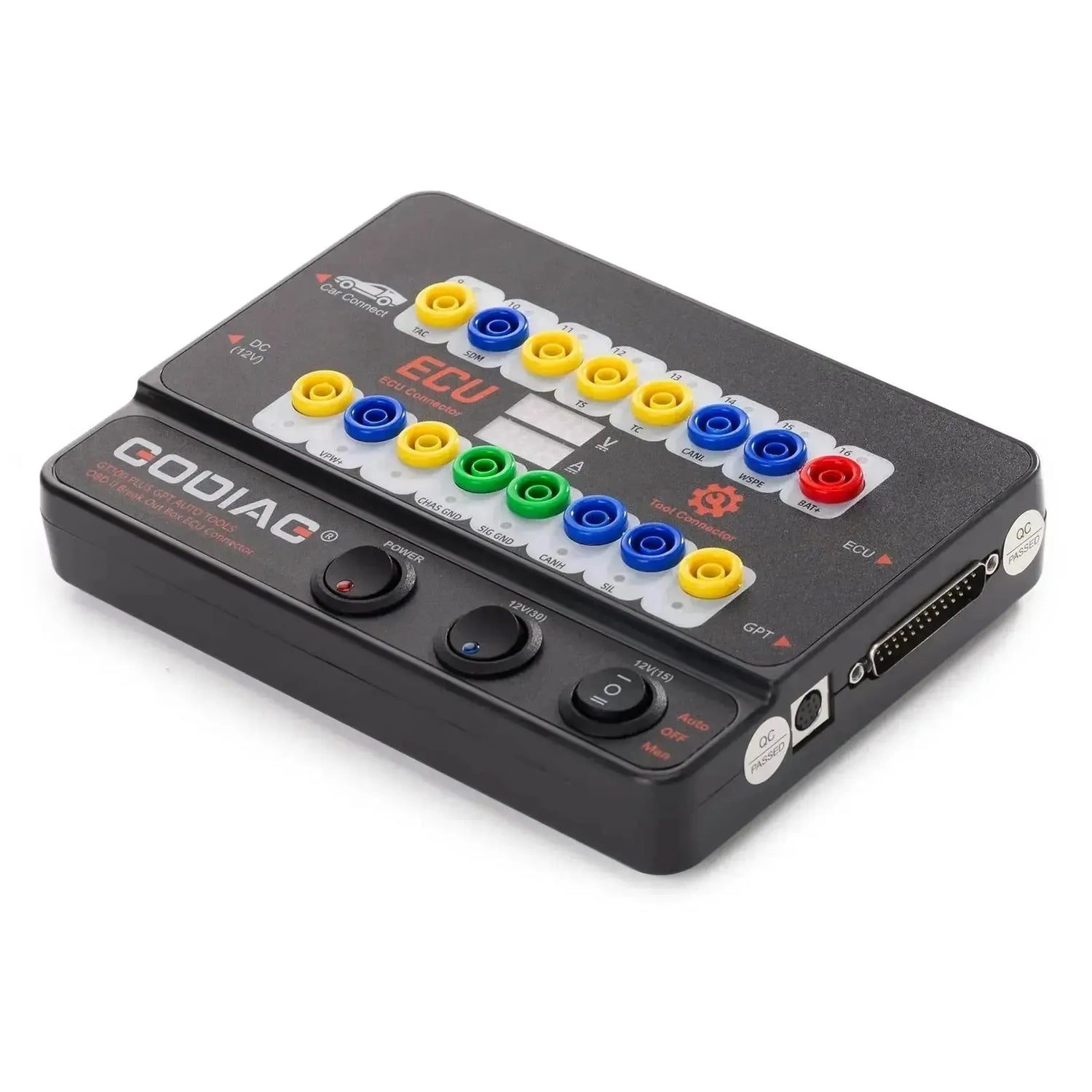

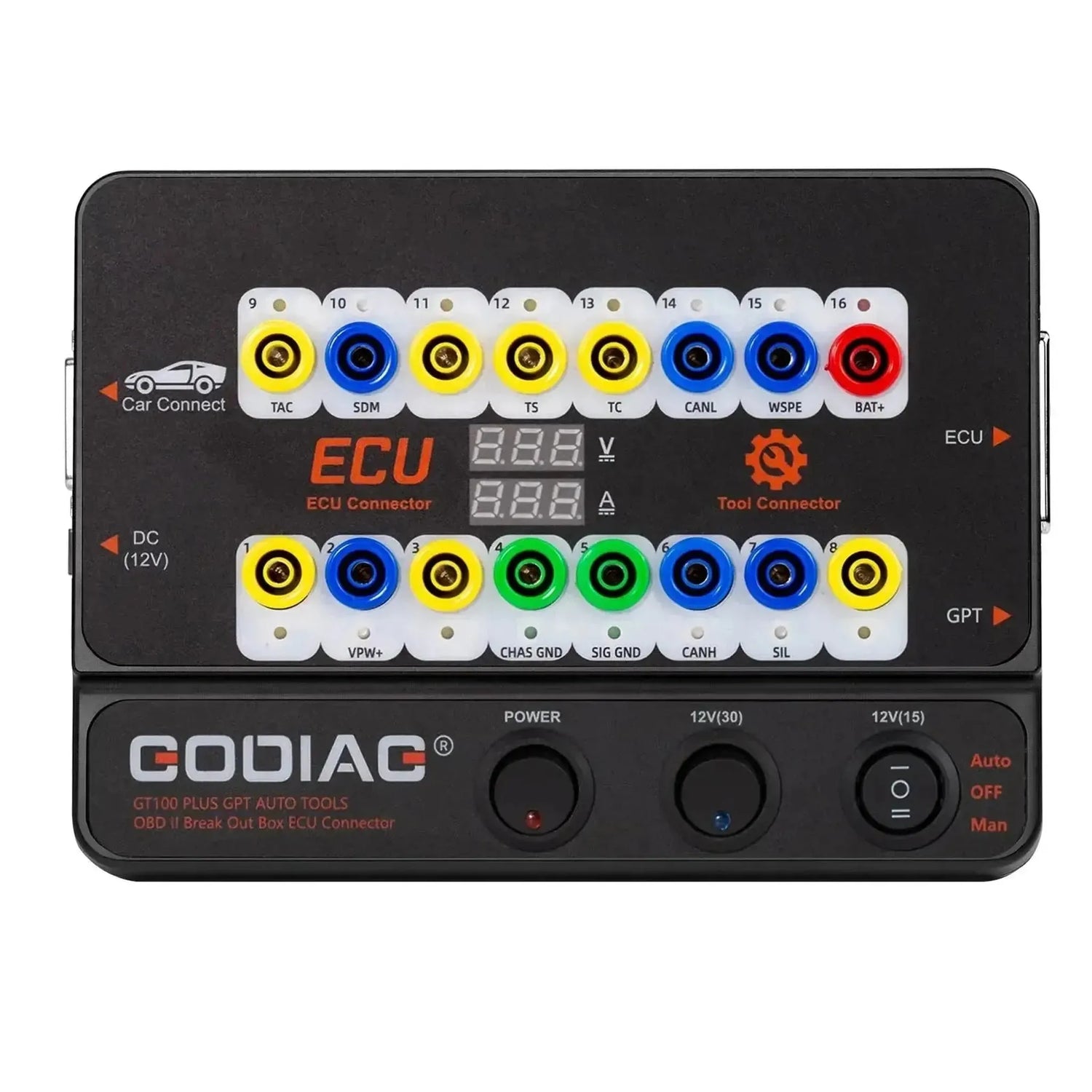

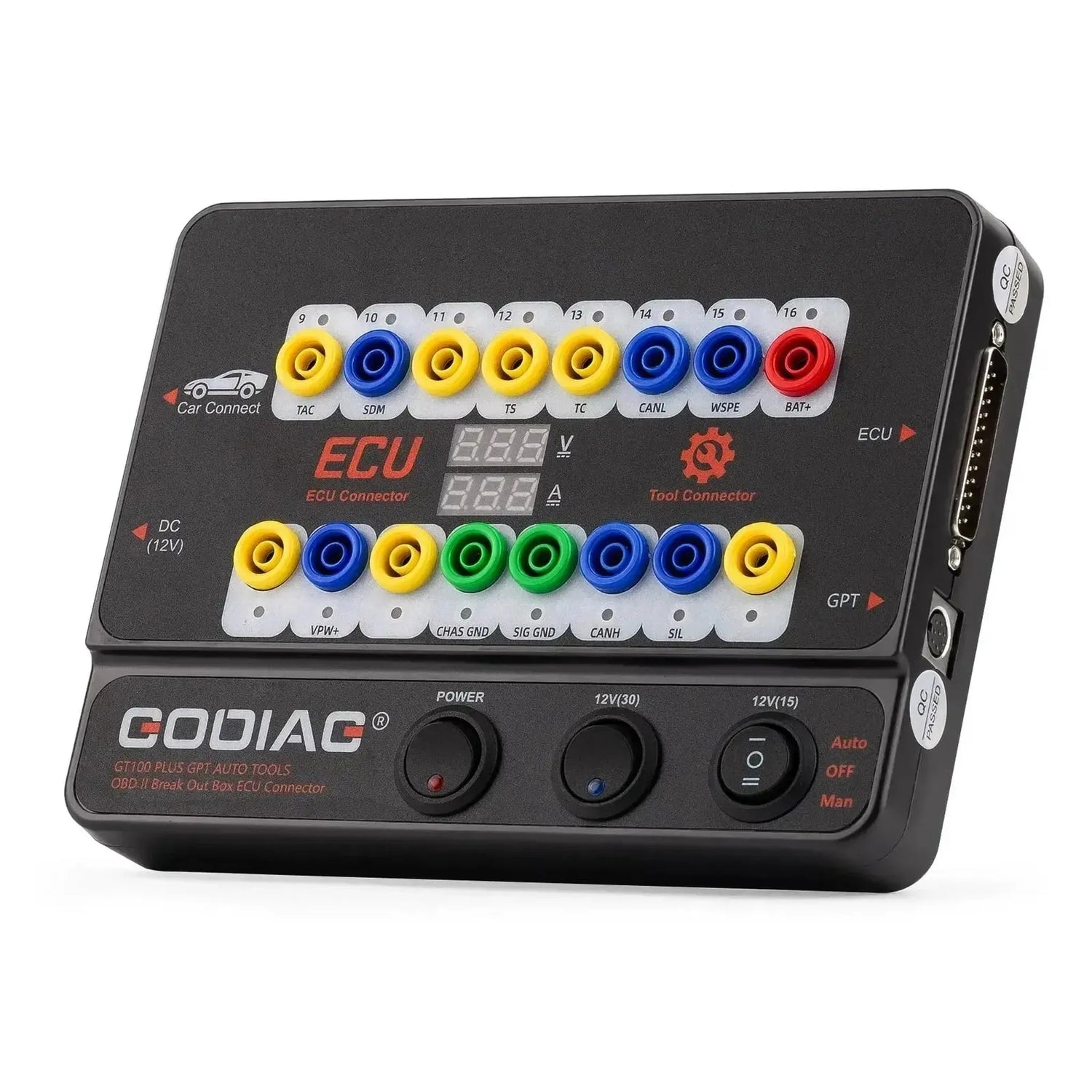

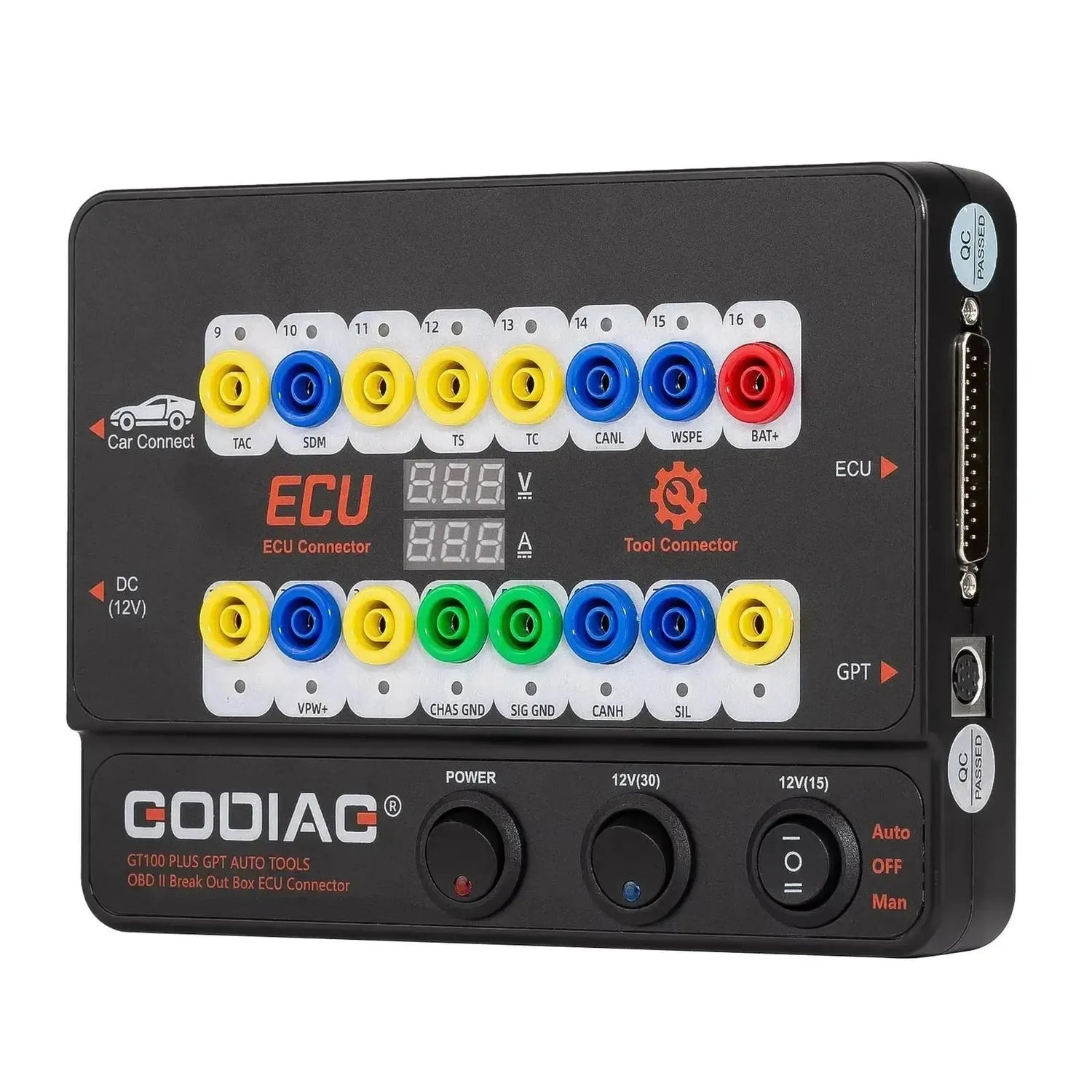

A GoDiag GT100 Plus breakout box egy fejlett tesztplatform, amely az OBD2-protokoll kommunikációs detektálásához és az ECU-diagnosztikához, karbantartásához és programozásához lett tervezve munkapadon. Ez az eszköz lehetővé teszi a diagnosztikai technikusok számára, hogy a 16-tűs OBD2-interfészt felosztsák a közvetlen jeldetektáláshoz és megbízható csatlakozások létrehozásához az egyes vagy több járműmodulokhoz. A GT100 Plus integrált digitális kijelzővel rendelkezik az valós idejű áram- és feszültségmegjelenítéshez, és támogatja a szakosított adatátvitelt olyan protokollokon keresztül, mint a DOIP-ENET és az ECU GPT, amely szükséges az adatok olvasásához és írásához anélkül, hogy a vezérlőegység fizikai házát fel kellene nyitni.
A gyakorlatban a hardver aktív híd szerepet játszik a diagnosztikai berendezések és a járműhálózat között, ahol az LED-mutatók az egyedi tűk kommunikációs állapotát, például a CAN-bus és K-Line vonalat közvetlenül vizuálisan megerősítik. A munkapad-tesztlétesítményként való használat során a rendszer stabil energiaellátást biztosít a csatlakoztatott vezérlőegységeknek, az érzékeny áramfelvétel pedig segít az belső rövidzárlatások vagy hardverhiba felismerésében. Emellett a modul megbízható vészellátás forrásaként szolgál az OBD2-porton keresztül az akkumlátor cseréjekor az adatvesztés megelőzésére, és beépített átalakítóval rendelkezik, amely az 24V-os diagnosztikai jelet biztonságosan 12V-ra csökkenti, így a standard 12V-os berendezések kompatibilisek lesznek a nehéz üzemi járművekkel.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK

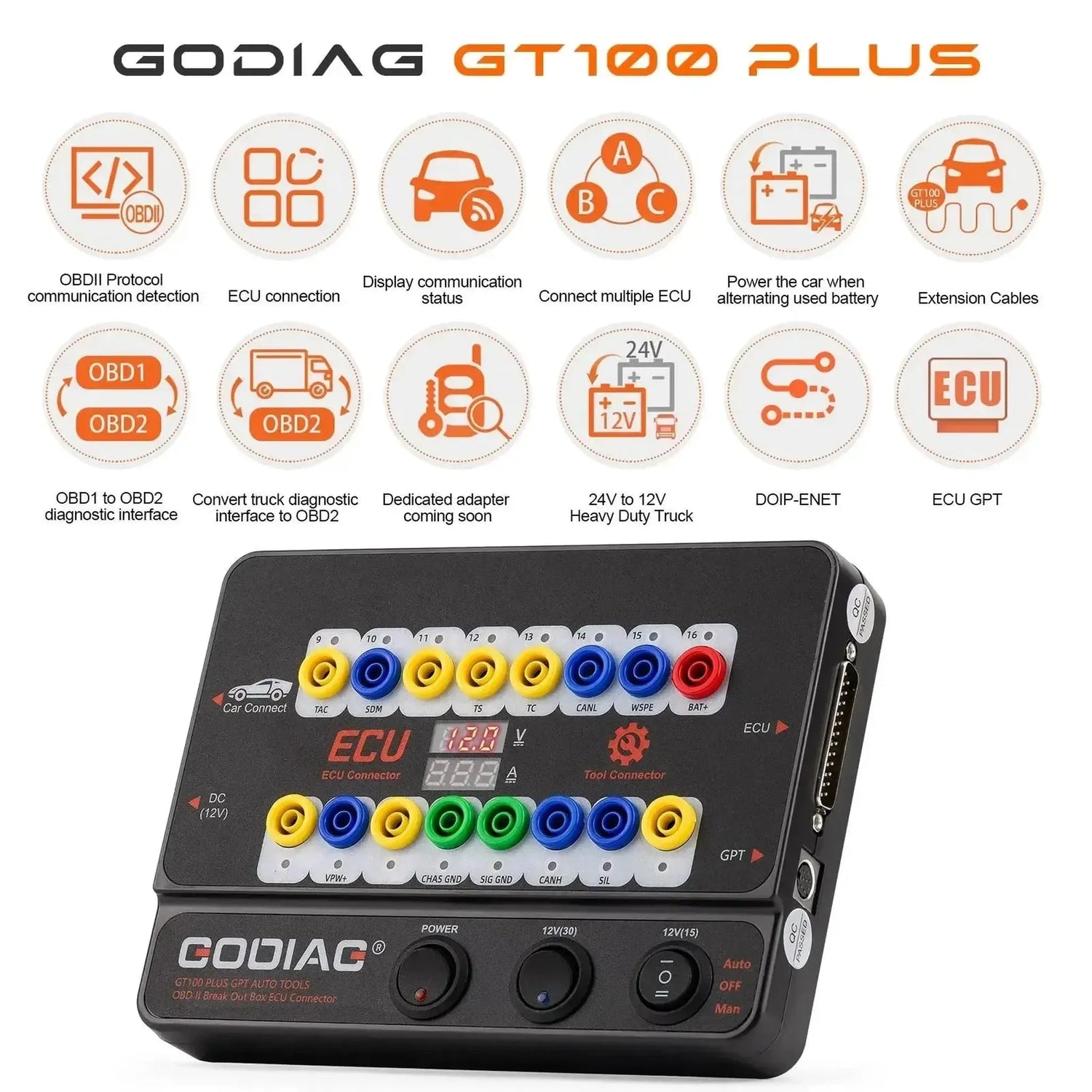

Alkalmazások és funkcionalitások
A GoDiag GT100 Plus úgy lett kifejlesztve, hogy hidat képezzen a járműhálózatok és a diagnosztikai berendezések között, betekintést nyújtva a jelekbe és rugalmasságot nyújtva a munkapad-tesztekhez.
- OBD2-kommunikációs detektálás: Az eszköz közvetlenül méri és megjeleníti LED-mutatókon keresztül, hogy mely tűk (például CAN-High, CAN-Low, K-Line, PWM) aktívan kommunikálnak a járműdiagnosztikai port és a csatlakoztatott teszter között. Ez megakadályozza a diagnosztizálást helytelen vagy inaktív hálózatokon.
- Munkapad-ellátás árammonitorozással: Egy ECU munkapadra csatlakoztatásakor az eszköz a szükséges energiaellátást biztosítja. A digitális kijelző a tényleges áramfelvételt (Ampér) mutatja, amely döntő ellenőrzési eszköz a vezérlőegység belső rövidzárlatainak vagy azok hiányának megerősítésére.
- 24V-ról 12V-ra szignálkonverzió: Azoknak a technikusoknak, akik nehéz üzemi járműveken dolgoznak, a GT100 Plus a bejövő 24 voltos jelet biztonságos 12 voltosra konvertálja. Ezáltal a standard személyautó-diagnosztikai teszterek biztonságosan csatlakoztathatók teherautókhoz.
- Járművészellátás (Memory Saver): Az eszköz külső tápegység közreműködésével elektromosságot adhat be a járműdiagnosztikai hálózatba az akkumlátor cseréjekor. Ezáltal a tanulási térfogatok, adaptációs értékek, rádióját és kulcsadatok biztonságosan megmaradnak a modulok memóriájában.
Speciális funkciók és lehetőségek
A breakout box alapfunkcióin túl ez a Plus-modell összetett programozási és kódolási munka támogatására szolgáló hardverrel van felszerelve.
- ECU GPT-kommunikáció: A hardver-támogatást biztosítja az adott motorvezérlő-egységek olvasásához és flasheléséhez a GPT-módszer segítségével, amely szükségtelenné teszi az ECU-ház fizikai felnyitását.
- DOIP-ENET kompatibilitás: Felszerelt a protokollokkal és hardver-csatlakozásokkal a Diagnostics Over Internet Protocol (DOIP) számára. Ez szükséges a modern hálózati architektúrák programozásához és kódolásához olyan márkáknál, mint a BMW, Volvo és Land Rover.
- Biztonságos tűk rövidzárlata (Kulcsprogramozás): A panel úgy lett kialakítva, hogy biztonságosan és szabályozottan rövidre zárjon specifikus OBD-tűket a banán-dugók segítségével. Ez szükséges eljárás az All-Keys-Lost helyzetekben például VAG-, Porsche- és Mitsubishi-modellekhez, ahol az indítózár manuálisan aktiválható vagy áthidalható.
- Multi-modul munkapad-beállítás: A platform elegendő csatlakozási lehetőséggel rendelkezik egy teljes szimulált járműhálózat felépítéséhez. Ezáltal a motor-ECU, az indítózár, a gyújtáskapcsoló és a műszerfal egyidejűleg csatlakoztatható a munkapadhoz szinkronizált tesztekhez.

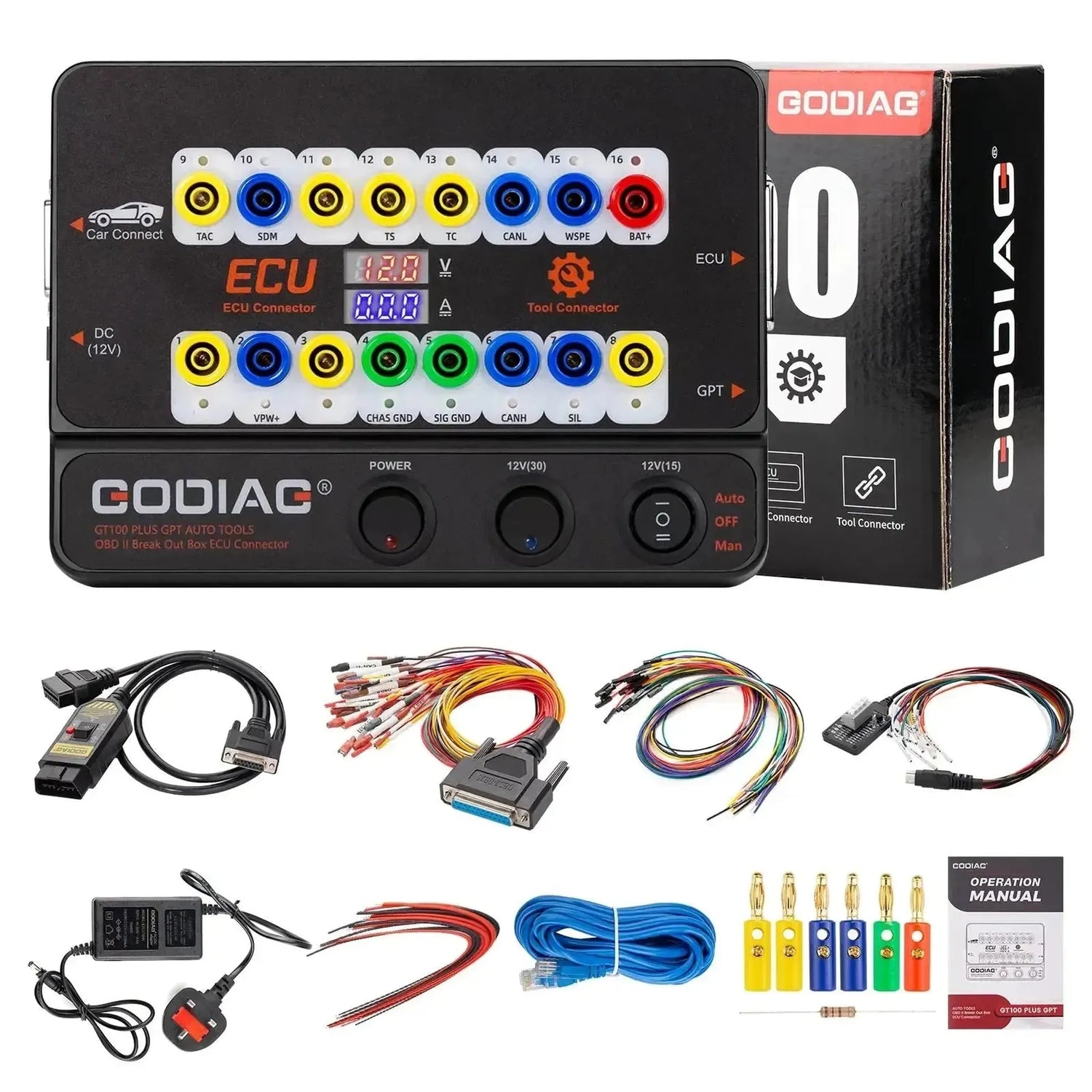

Csomag tartalma
- 1x GoDiag GT100 Plus Breakout Box
- 1x OBD2 2-az-1-ben hosszabbító- és csatlakozókábel
- 1x Sokszínű ugrókábelek készlete munkapad-csatlakoztatásokhoz
- 1x Specifikus GPT-kommunikációs kábel
- 1x Ethernet hálózati kábel a DOIP számára
- 1x 12V-os hálózati adapter
- 6x Banán-dugó adapterek külső csatlakoztatásokhoz
- 1x 120 ohm CAN-bus lezárási ellenállás
- 1x Dupont drót-kiegészítések készlete (2,54 mm-es tű-csatlakozók)
- 1x Felhasználói útmutató
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Termékmárka | GoDiag |
| Termékkód | GT100 Plus |
| Tápfeszültség (Működési tartomány) | DC 9V - 24V |
| Diagnosztikai interfész | Szabvány 16-tűs OBD2 |
| Támogatott hálózati protokollok | CAN-bus, K-Line, PWM, VPW, DOIP, GPT |
| Hálózati adapter (Bemenet) | AC 100V - 240V |
| Hálózati adapter (Kimenet) | DC 12V / 5V (2,5A) |
| Üresjáratio áramfogyasztás | 0,5W - 0,6W |
| Megengedett üzemi hőmérséklet | -20 °C és 70 °C között |
| Méretek (H x Sz x M) | 230 x 180 x 70 mm |
