OBDSTAR  |  SKU: MP001 Kit FOR DC706

OBDSTAR MP001 Kit | Kiegészítők

€233,95 áfával
€193,35 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

Az OBDSTAR MP001 Kit egy többfunkciós programozó, amelyet az OBDSTAR-készüléke mellé helyez a munkapadra: olvas, ír és klónoz EEPROM- és MCU-memóriát a vezérlőmodulokból, valamint feldolgozza a kiolvasott adatokat. Az OBDSTAR ezt a készletet a DC706-hoz szállítja, és a KeyMaster G3 különféle adapter-készleteinél követelménynek nevezi.

Az MP001 a P003+ utódja, és azt csinálja, amit az adapter, egy fontos különbséggel: tizenkét IO-portja van négy helyett. Ezáltal SIMOS 18-as vezérlőkhöz eljut — ezek egy speciális indítási módot igényelnek, amelyet négy porttal nem lehet kezelni. Az OBDSTAR az MP001-et személygépkocsi, kisteherautó, elektromos jármű és motorkerékpár számára alkalmasnak írja le.

ELŐNYÖK

✔Tizenkét IO-port: ahol a P003+ négy porttal a SIMOS 18-nál megreked, az MP001 minden ECM-követelményt teljesít.
✔Öt csatlakozás egy házban: DC-tápellátás, OBD aljzat, OBD dugó, DB9 és DB25 — nem vált adaptert műveletnként.
✔Négy szegmens: személygépkocsi, kisteherautó, elektromos jármű és motorkerékpár egyaránt a hatótartomány alatt esik.
✔Saját tápellátás: 12 V vagy 24 V bemenet, 500 mA kimenet, így a modul munkapadon alatt alatt marad.

FIGYELEMPONTOK

✕Ez egy kiegészítés, nem készülék. Az MP001 egy OBDSTAR-készülékkel működik; magában nem használható.
✕Munkapadmunka. A modul kikerül a járműből a munkapadra; számítson szerelési időre.
✕Ügyeljen a chippenkénti feszültségre. A C4-01 tábla 3 V, 5 V és 12 V között vált — a rossz állás megsemmisíti a memóriát.
✕Forrasztás szükséges. A W-vezetékek forrasztódrótos vezetékek; ez annak a munkája, aki ezt tudja.

Alkalmazások és funkciók

Az MP001 az OBDSTAR-készüléke és a szétszerelt vezérlőmodul között helyezkedik el. A készülék meghatározza, mi történik; az MP001 létrehozza a kapcsolatot és biztosítja a feszültséget.

Mit lehet vele csinálni

  • EEPROM olvasása és írása: memóriablokkok kiolvasása, mentése és visszaírása támogatott vezérlőmodulokra.
  • MCU-műveletek: egy vezérlőmodul mikrovezérlőjének elérése olvasási és írási munkához.
  • Vezérlőmodulok klónozása: egy eredeti modul tartalmának átküldése egy helyettesítőre.
  • Adatok feldolgozása: a kiolvasott adatok feldolgozása az OBDSTAR-szoftwareban.
  • SIMOS 18 elérése: ezen vezérlők speciális indítási módjának vezérlése, amelyhez a P003+ túl kevés IO-porttal rendelkezik.

Technika

  • Processzor: STM32F407VET6.

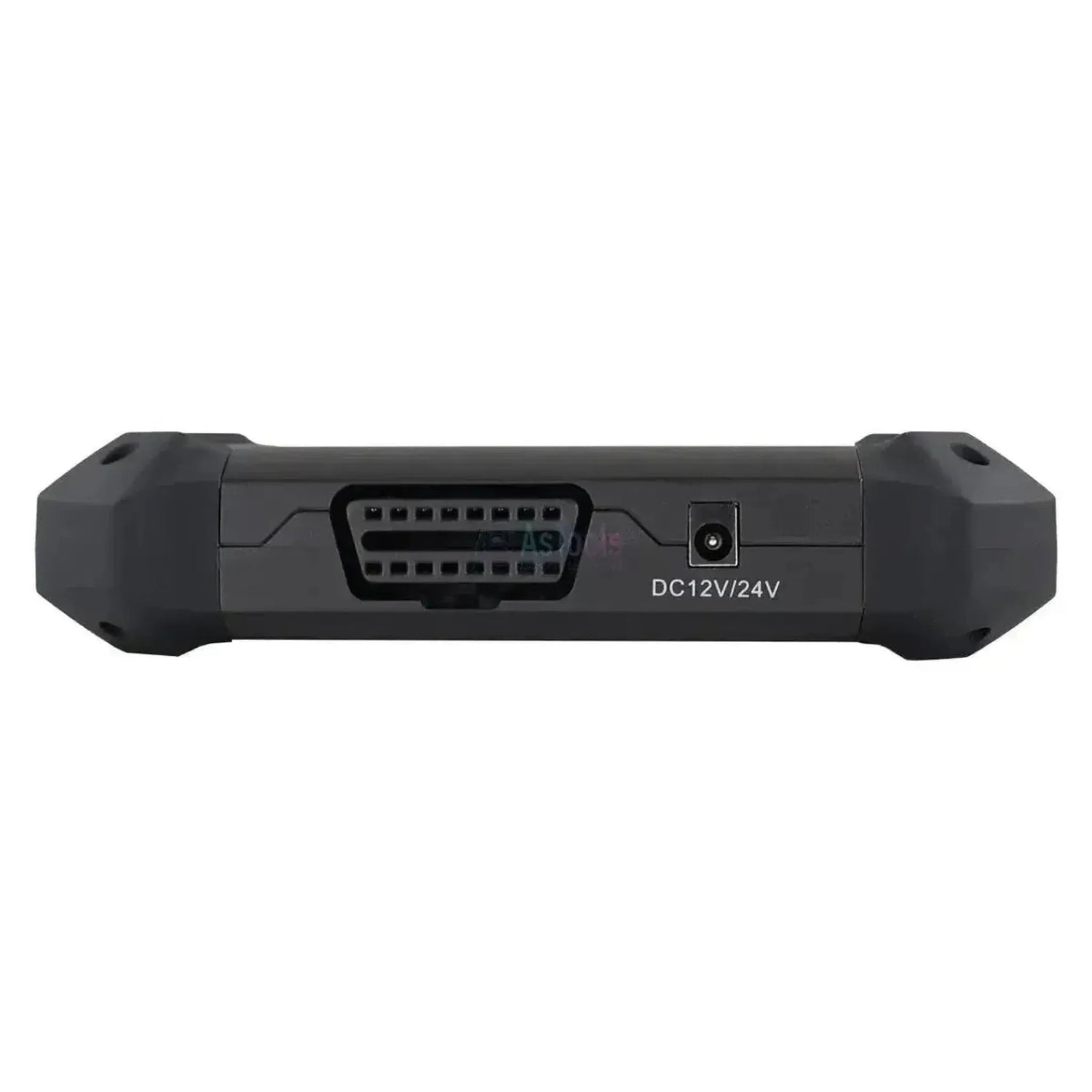

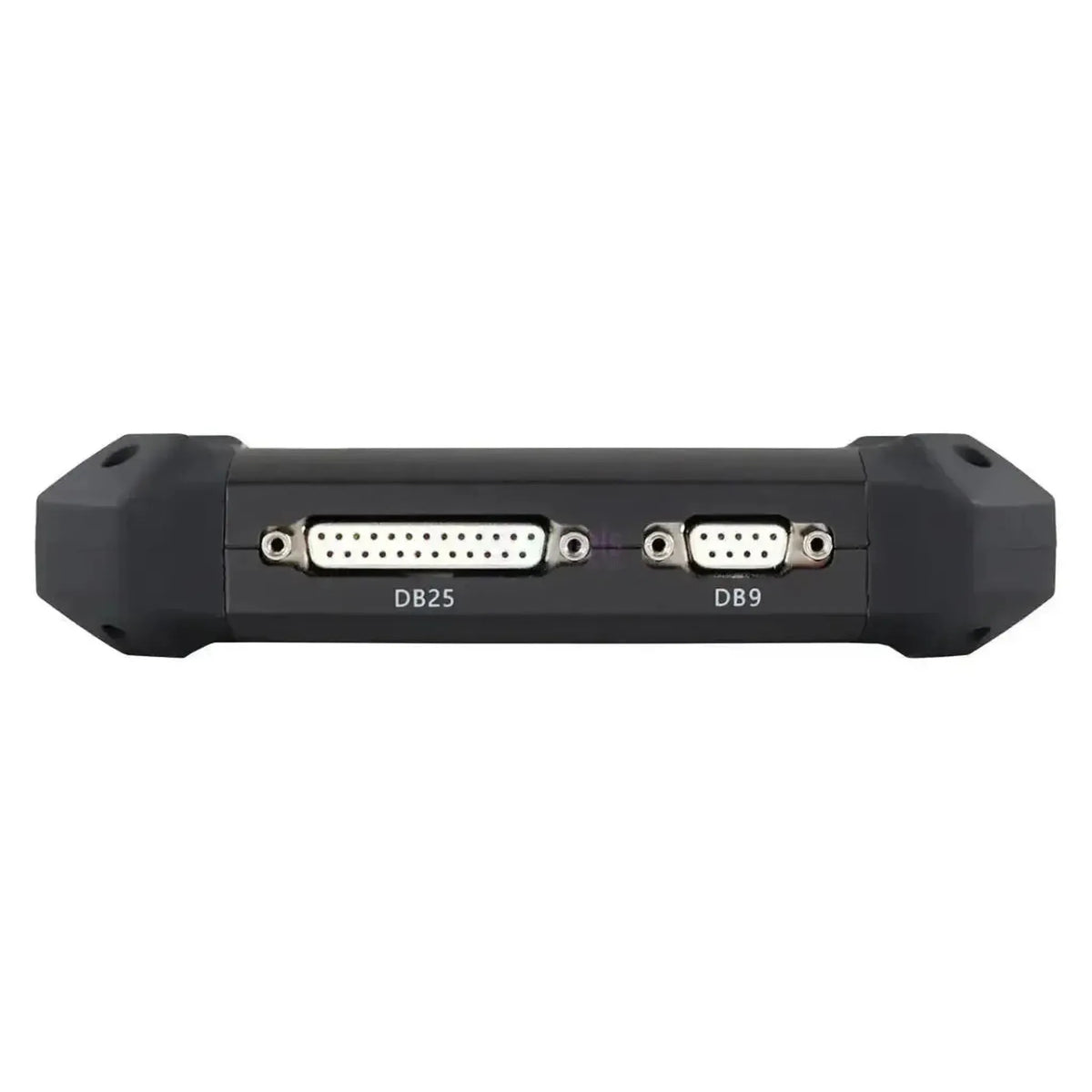

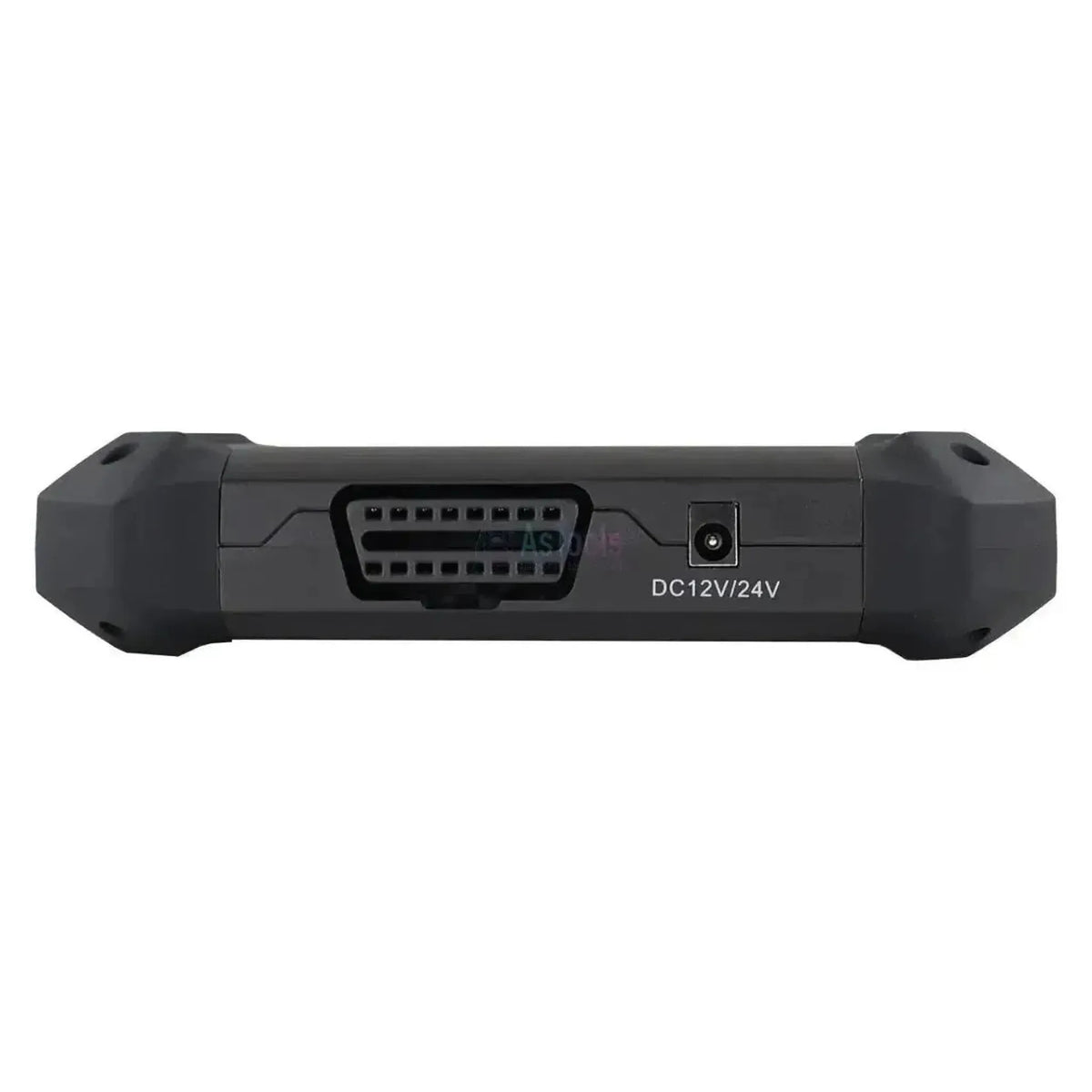

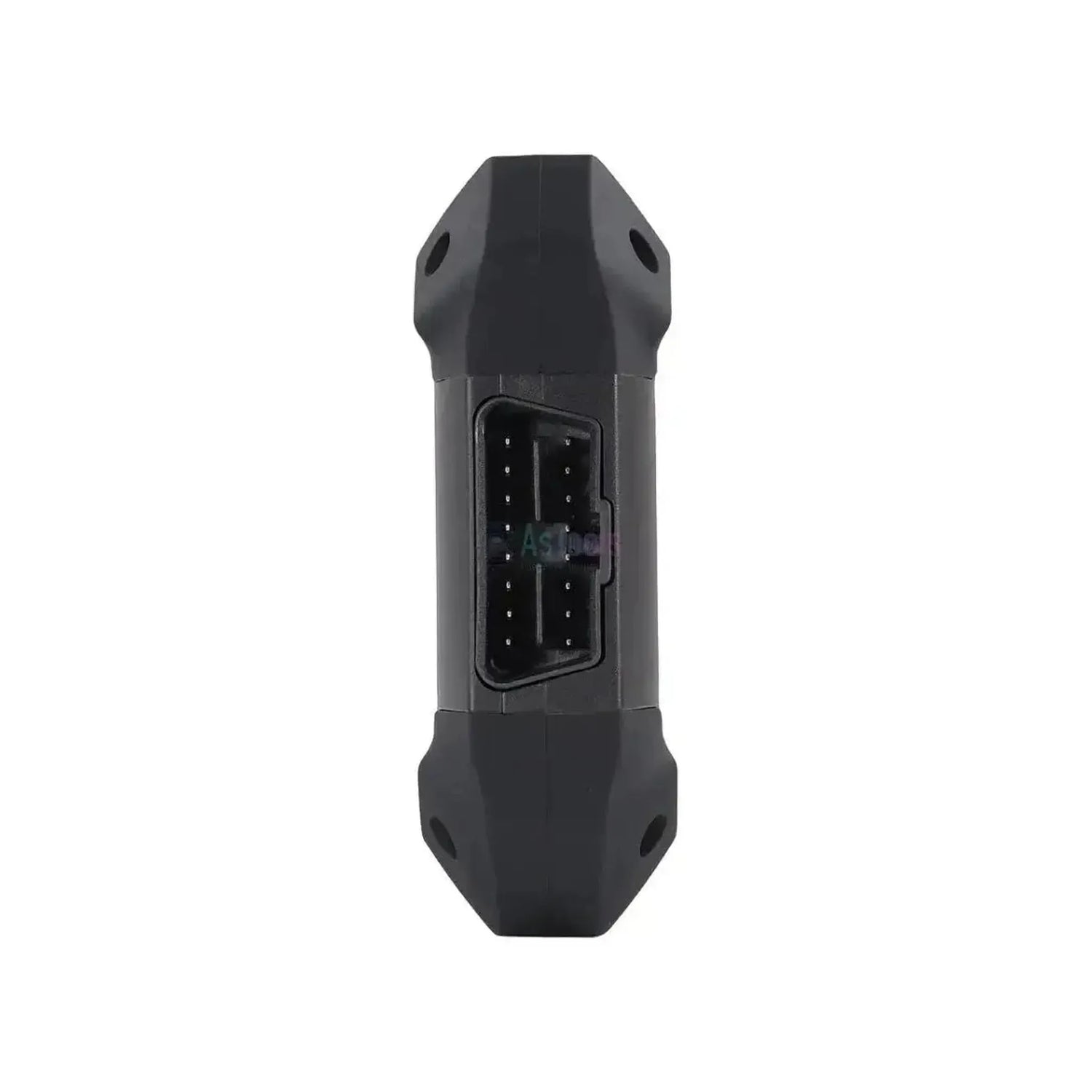

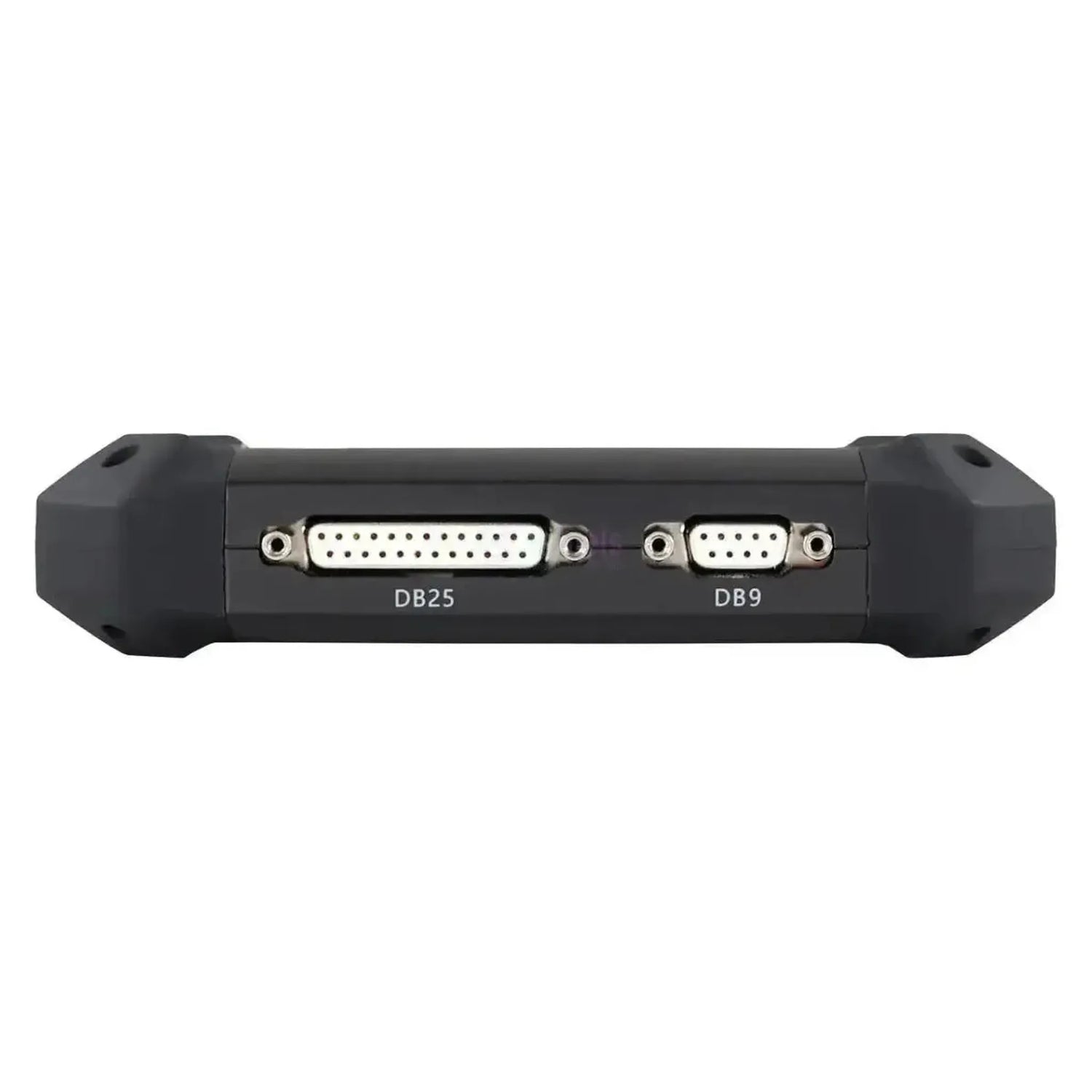

  • Csatlakozások: DC-tápellátási csatlakozó, OBD aljzat, OBD dugó, DB9 és DB25.
  • Tápellátás: 12 V vagy 24 V bemenet, 500 mA kimenet.
  • Üzemi hőmérséklet: -10 °C–55 °C.

Amire szüksége van hozzá

Az MP001 nem működik önállóan. Az alábbiak azt mutatják, amire szüksége van.

  • OBDSTAR DC706: az a készülék, amelyhez az OBDSTAR ezt a készletet szállítja. A DC706 irányítja a műveletet; az MP001 létrehozza a kapcsolatot a modullal.
  • Vagy egy OBDSTAR KeyMaster G3: az OBDSTAR az MP001-et a KeyMaster G3 adapter-készleteinél is követelménynek nevezi, mint például az BENZ FBS3 Kit és a C4-09 Adapter Kit.
  • A szétszerelt vezérlőmodul: a modul kikerül a járműből; ez munkapadmunka, nem az OBD-porton keresztül.
  • Forrasztószerszám: a mellékelt W-vezetékek a chip érintkező pontjaira forrasztódnak.

Ha C4-09 Adapter Kitet vagy BENZ FBS3 Kitet használ, az MP001 az alapul szolgáló programozó. Az MP001 nélkül ezek a készletek nem működnek.

💡
Jó tudni: a C4-01 tábla kapcsolható tápfeszültsége 3 V, 5 V és 12 V. Minden csatlakoztatás előtt ellenőrizze, hogy az adott chip milyen feszültséget visel el — a túl magas állás véglegesen megsemmisíti a memóriamodult.

Csomag tartalma

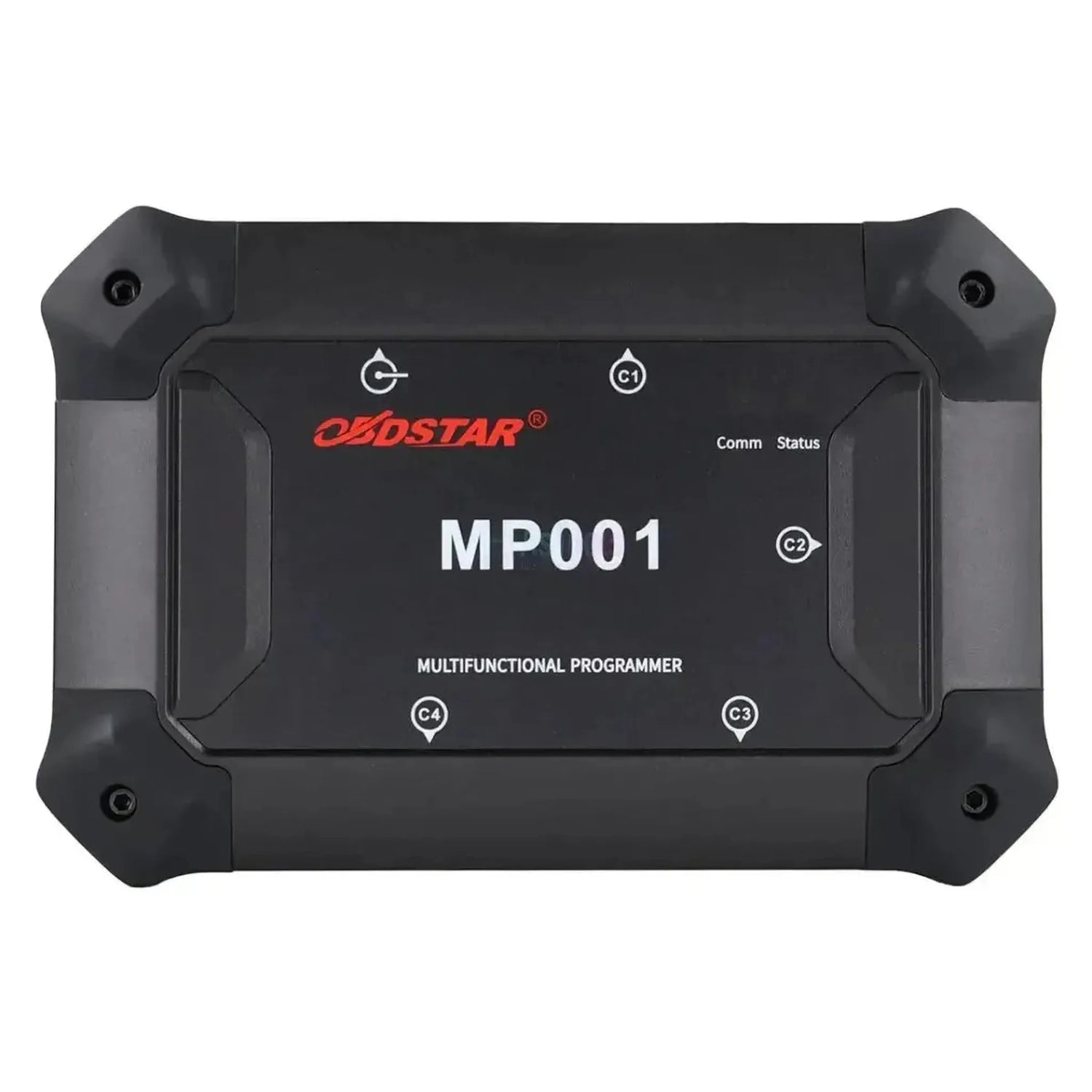

  • 1x OBDSTAR MP001 programozó

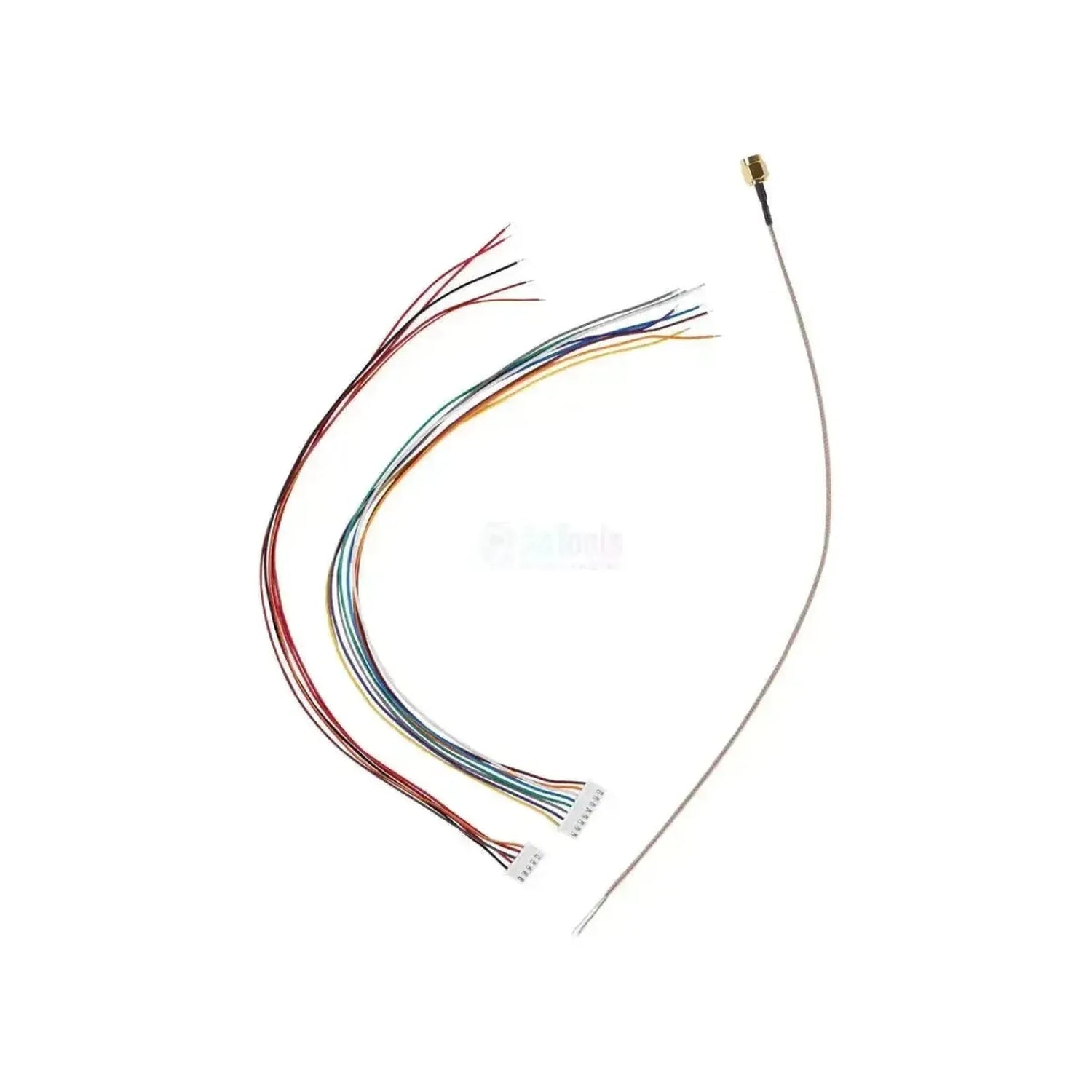

  • 1x W004 olvasási/írási forrasztódrawal
  • 1x W005 olvasási/írási forrasztódrawal
  • 1x W006 órajel-vezeték

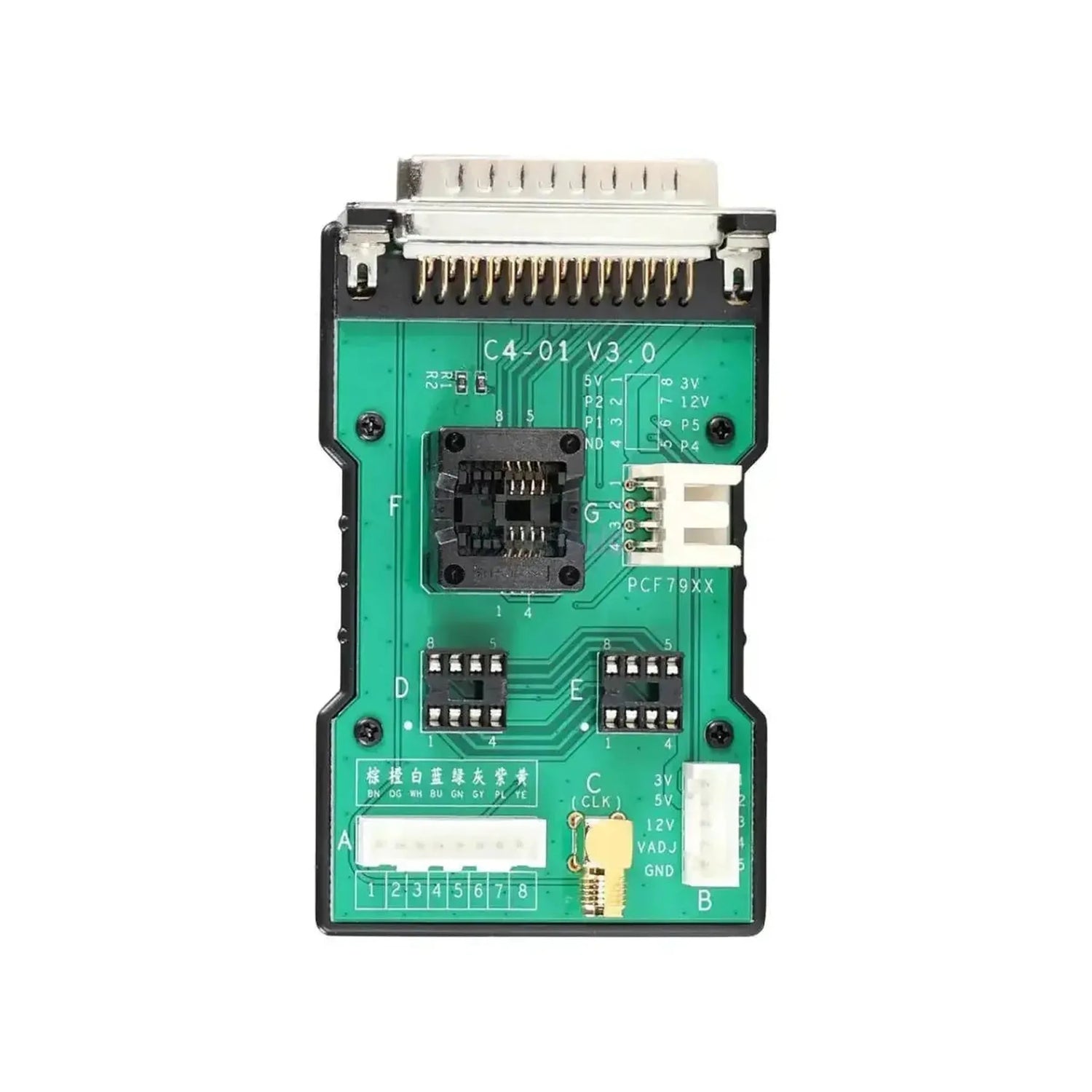

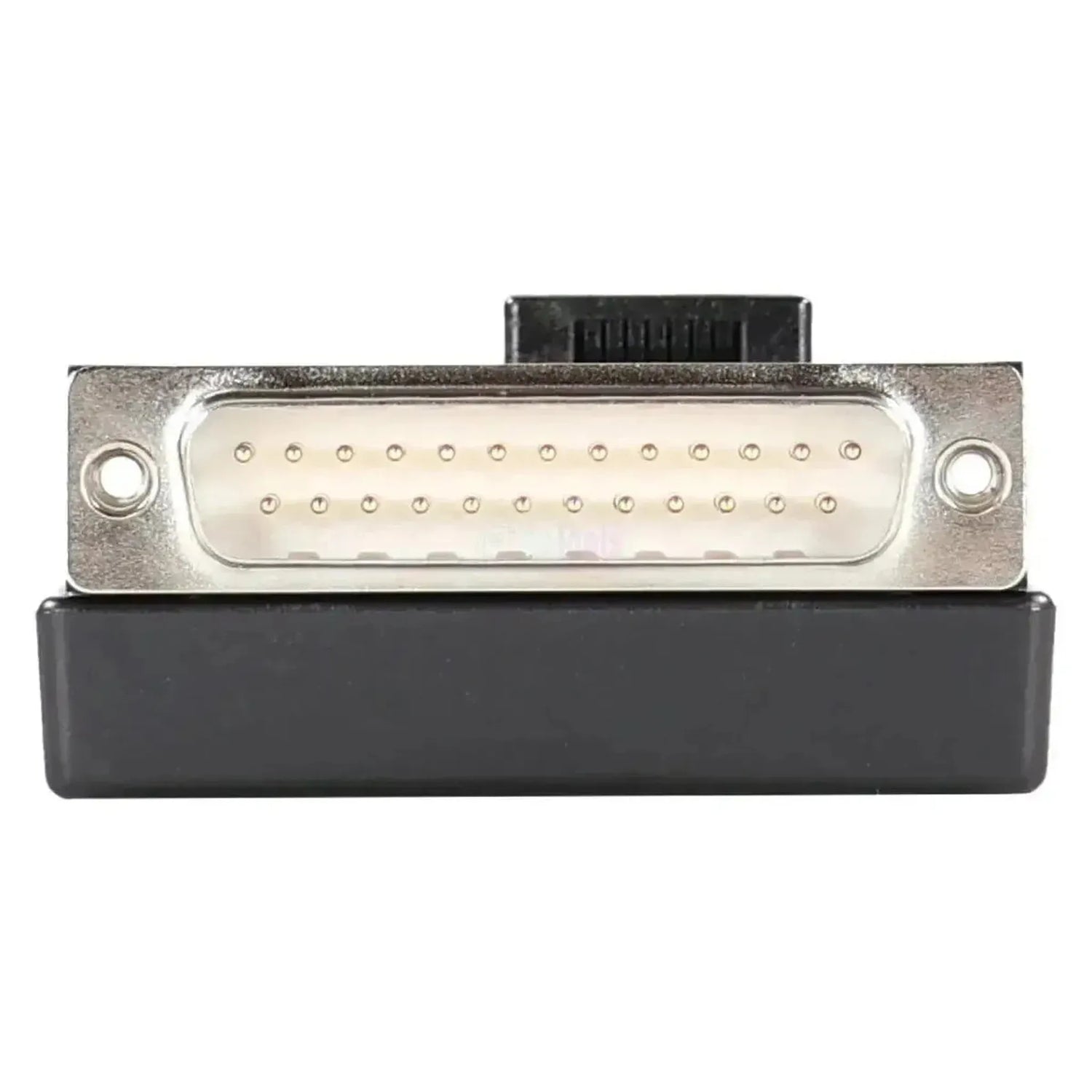

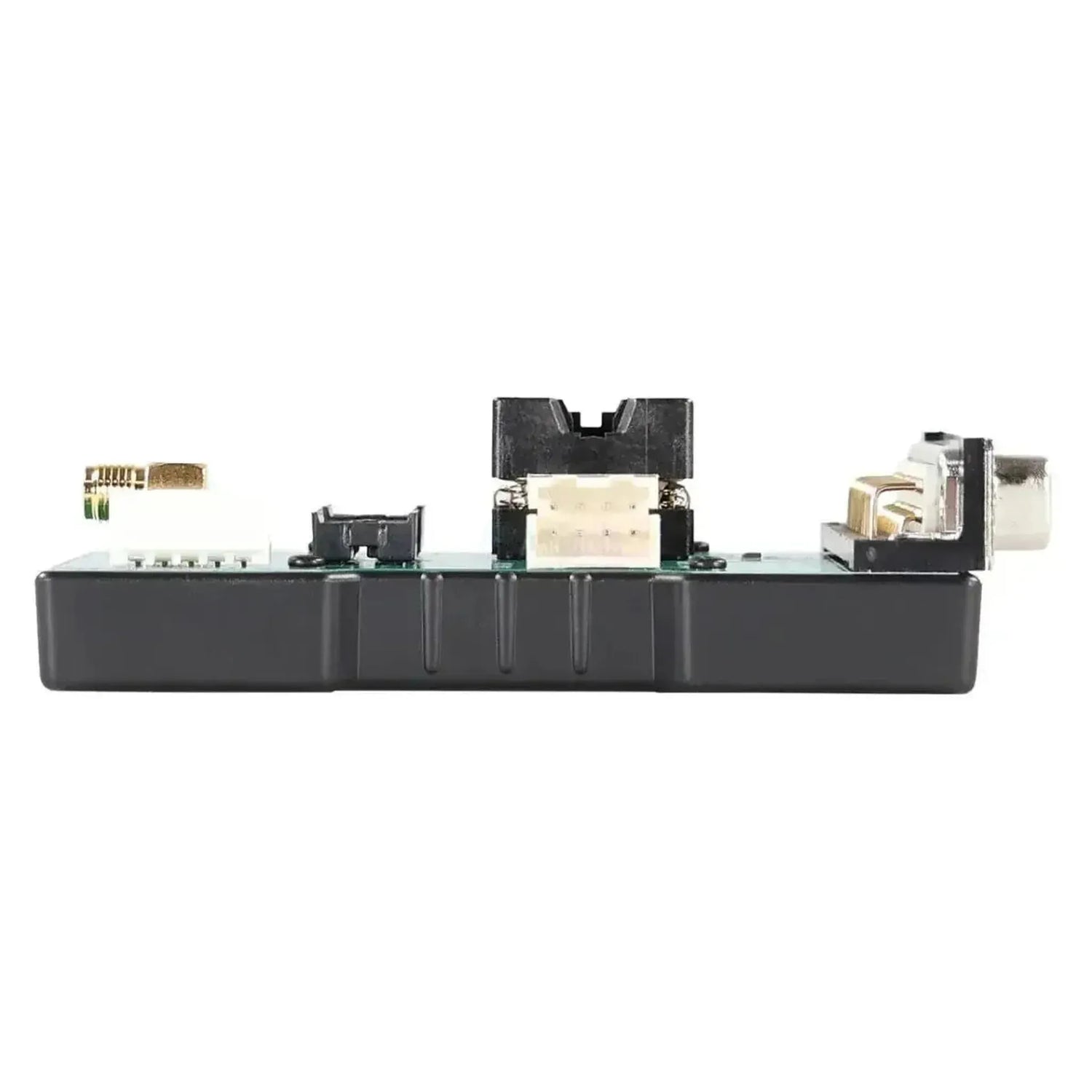

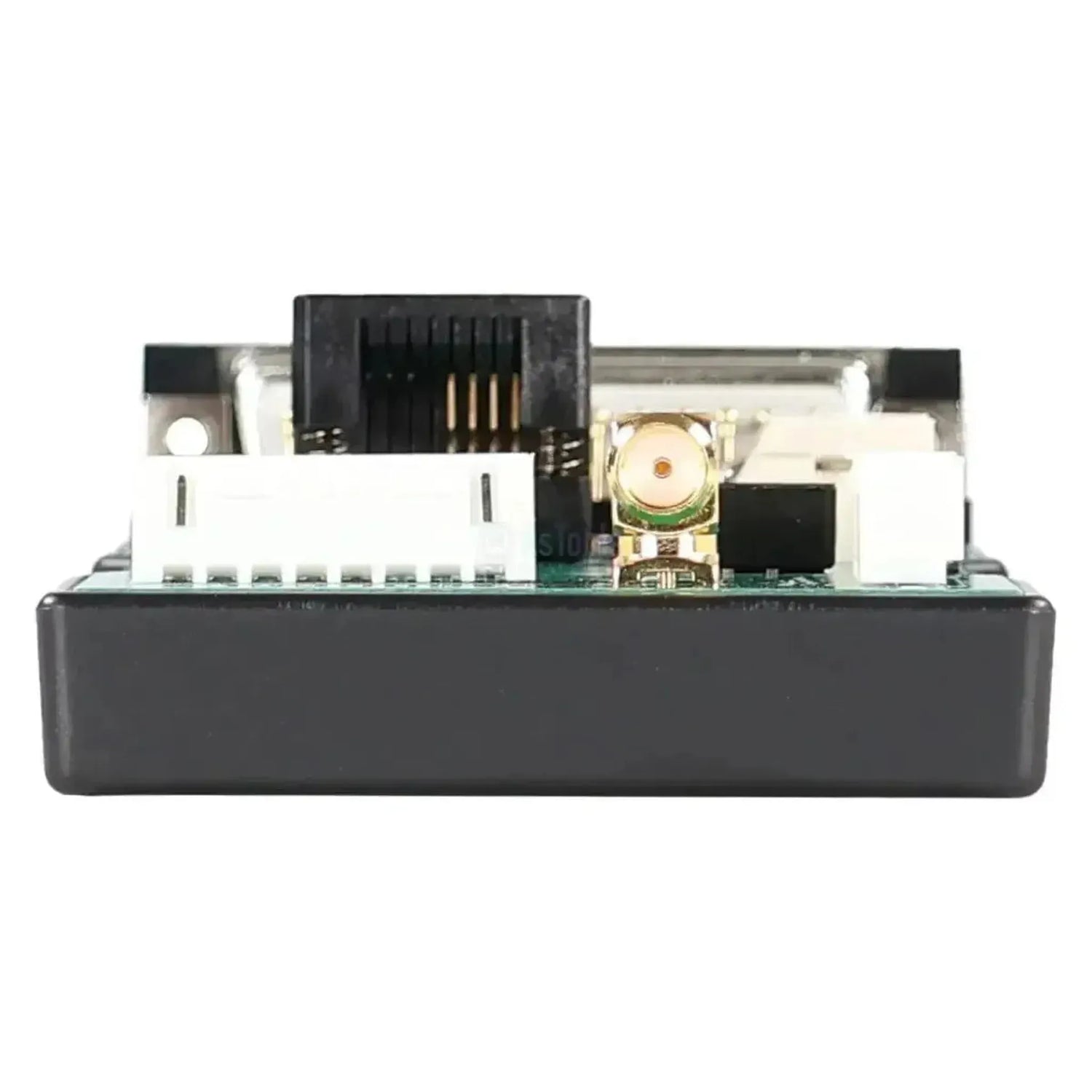

  • 1x C4-01 multifunkciós olvasási/írási tábla

Műszaki adatok

Specifikáció Leírás
Márka OBDSTAR
Modell MP001 Kit
Termék típusa Multifunkcionális programozó
Hivatalos megnevezés MP001 KIT (FOR DC706)
Processzor STM32F407VET6
Csatlakozók DC tápellátás, OBD aljzat, OBD dugó, DB9, DB25
IO portok 12
Tápellátás DC 12 V / 24 V bemenet, 500 mA kimenet
Műveletek EEPROM és MCU olvasása, írása, klónozása és adatfeldolgozása
Szegmensek Személygépkocsi, tehergépkocsi, elektromos jármű és motorkerékpár
Felváltja P003+ adapter (12 IO port 4 helyett)
Használathoz szükséges OBDSTAR DC706 vagy KeyMaster G3
Üzemeltetési hőmérséklet -10 °C – 55 °C között
Méretek 165 x 110 x 35 mm
Tömeg 430 gramm (kit szállítási súlya)
