Jaltest CV (Commercial Vehicles) | Diagnosztikai eszköz

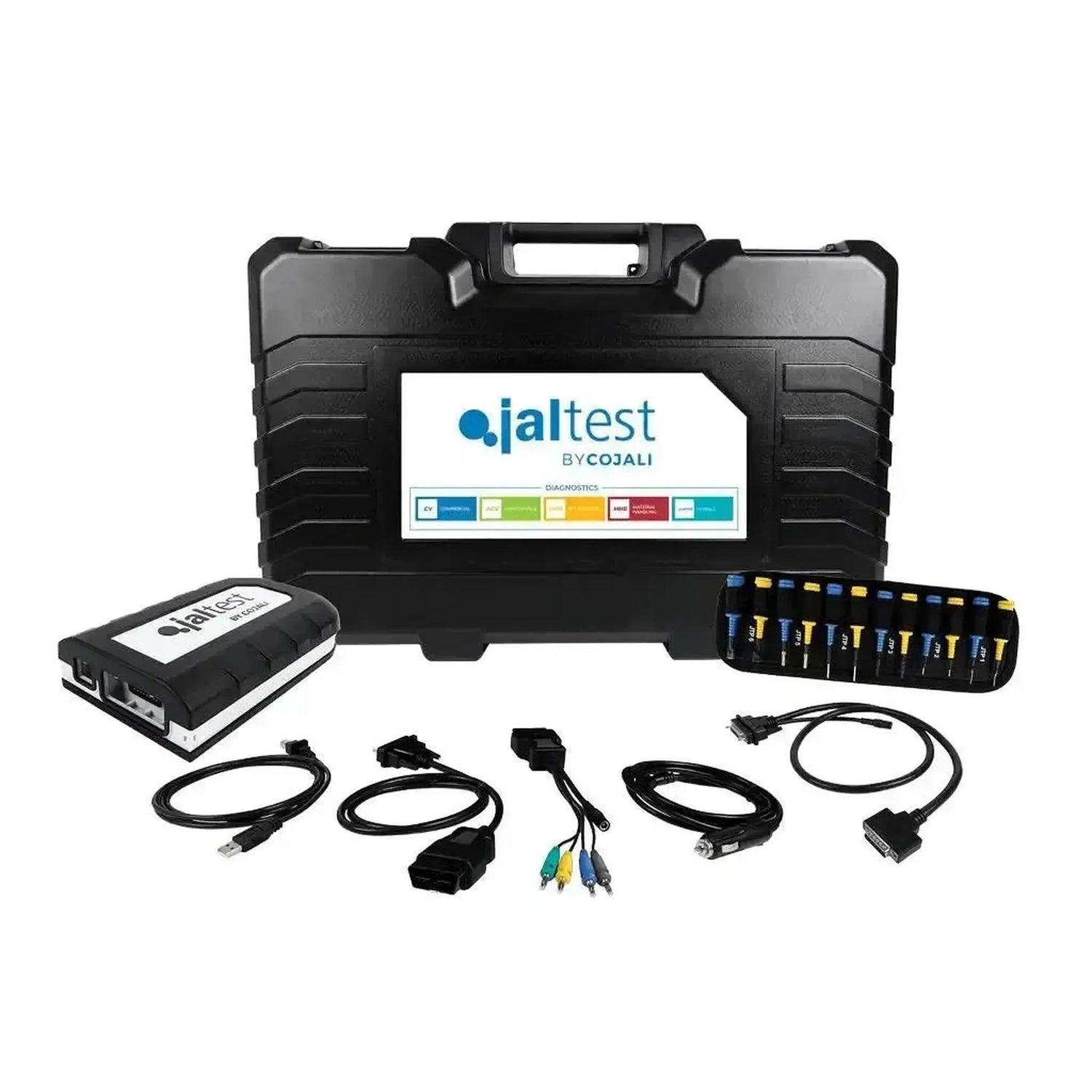

Mi van a dobozban

A koffer tartalmazza a hardvert, amellyel az összeköttetést létesíti, valamint a szoftverlicenceket, amelyek a CV-modult feloldják. A hardver megegyezik a 70001052 önálló készletben szereplővel; az uitleesapparaten közötti különbség a szoftvermodulban van, nem a kofferban. Az alábbiakban minden alkatrészhez a referenciaszám tartozik.

Hardver

• Jaltest Link V9 (70001015): A diagnosztikai interfész, amelyet a jármű diagnosztikai csatlakozójához csatlakoztat, 26-pólusú DB26 csatlakozóval a kábel és USB-C csatlakozóval a számítógép felé.
• Multipin Kit (70002001): Húsz multipines JTP01–JTP10, mindegyik két színben, a JTP101 csatlakozókábel és két tápkábel — JDC10AM2 akkumulátor sarkokkal és JDC20AM2 a cigarettagyújtóhoz. Ezzel közvetlenül ráköthet egy csatlakozóra, amelyhez nincs saját diagnosztikai kábel.
• OBD-kábel, 16 pólusú (JDC213.9): A szabványos kábel a hagyományos diagnosztikai csatlakozáshoz.
• USB-C kábel (JDC107.9B): A Link és a laptop közötti kapcsolat.
• 100 cm-es hosszabbító kábel (JDC100): 26-pólusú DB26 csatlakozóval, a Link széles csatlakozójához.
• Koffer (70003015): A kompakt kivitel, 505 x 381 x 146 mm.

Szoftver

• Szoftver (29303): Az egyszeri vásárlás, amely feloldja a CV-modult.
• Licenc aktiválás, tizenkét hónapra (71502018): Az első évben való felhasználás joga.

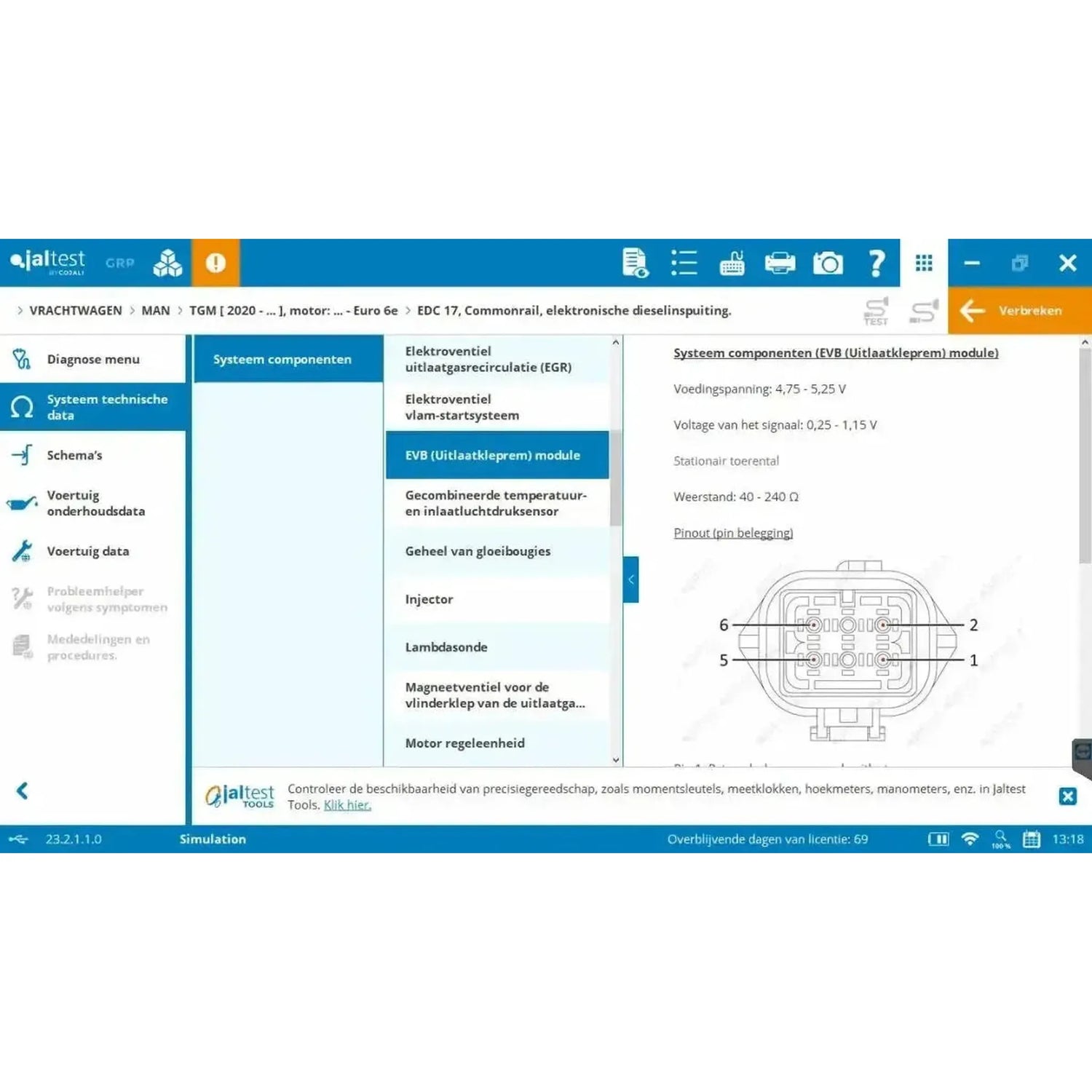

• INFO Online CV (29440): A szoftverhez tartozó műszaki információ. Benne van, külön nem eladó, és 2026-ban ingyenes.
• Jaltest GRP: A Cojali műhelyszoftvere ügyfelekhez, járművekhez és jelentésekhez, Basic, Synchro és Enterprise módokban; mindhárom ingyenesen aktiválható.

A laptop és a márkáspecifikus kábel nem tartozik ide. Lásd az Kábel és számítógép részt az oldal alján.

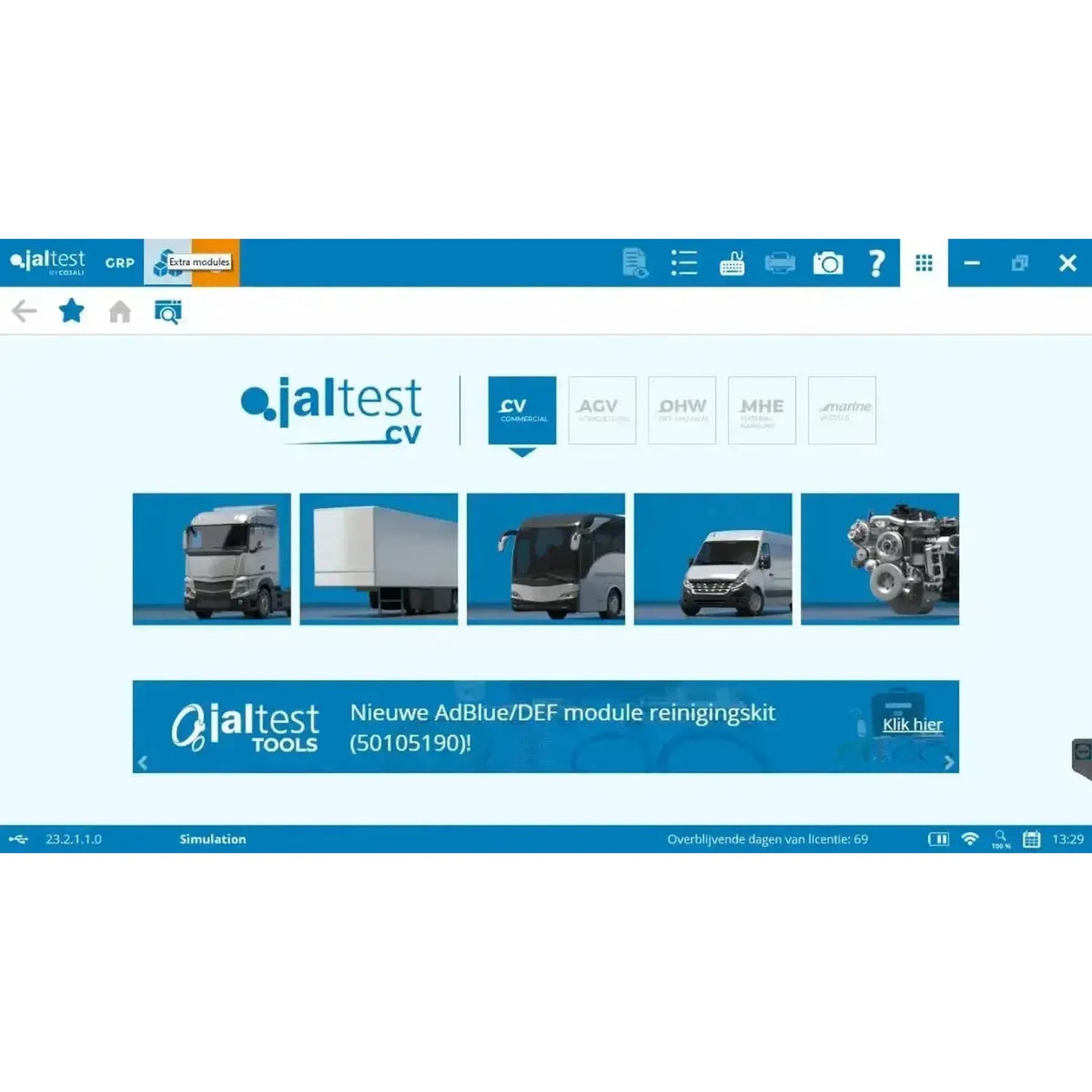

Mely járművek és rendszerek támogatottak

A Jaltest CV négy csoportot fed le — teherautókat, pótkocsit, autóbuszokat és kisteherautókat. Ha egy márka rajta van a listán, azt jelenti, hogy van támogatás, de nem minden modell és gyártási év teljes mértékben támogatott. A kontinentek szerinti felosztás arra vonatkozik, hogy a márka honnan származik, nem az aktuális tulajdonosra.

Teherautók

Ismert márkák a teherautók között a Jaltest CV támogatottságában: DAF, Iveco, MAN, Mercedes-Benz, Renault, Scania és Volvo.

Mind az 70 teherautó márka, földrészek szerint bontva:

Pótkocsik

A pótkocsik esetében a Jaltest nem a gyártóra, hanem a beépített fékezési rendszerre alapoz. Ha Krone vagy Schmitz után keres, nem találja azokat: a fedezettség a Bendix, Cojali, Haldex, Knorr-Bremse és Wabco rendszereken keresztül működik.

Autóbuszok

A Jaltest CV abban szereplő autóbuszok között ismert márkák: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL és Volvo.

Mind a 73 autóbusz márka, földrészek szerint bontva:

Furgonok

Ismert márkák a Jaltest CV abban szereplő furgonok között: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault és Volkswagen.

Mind a 45 furgon márka, földrészek szerint bontva:

Európai kategória az Egyesült Királyságot, Törökországot és Oroszországot is tartalmazza. Kínai külön áll az ázsiai kategóriától, amelybe Japán, Dél-Korea, India és Tajvan tartozik. Az Egyéb között Ausztrália és Afrika országaiból származó márkák és olyan nevek találhatók, amelyek származása nem volt meghatározható.

A jármű rendszerei

• Hajtáslánc: Motor, sebességváltó és kipufogógás-utókezelés, a szoftverben az Antipollution csoport SCR-rel és AdBlue-val.
• Fékezés és futómű: Működési fék, segédfékek, sűrített levegő-előkészítés, felfüggesztés, kormányzás és alvázmodul.
• Elektronika és komfort: Központi számítógép, elektronikus modulok, műszerfal, világítás, klíma, fűtés, kijelző, audió és indítóleállító.
• Biztonság: A Safety csoport, vészfékezési asszisztensszel és sáv-figyelmeztető rendszerrel. Külön ESP kategória nem létezik.
• Regisztrálás: Az Adatrögzítés, telematika és FMS csoport, amely tartalmazza a tachográfot is.

Keresés alkatrész alapján, nem járműves alapján

Amennyiben ugyanaz az elektronikus rendszer több márka járműveibe beépítésre kerül, akkor azt az alkatrész alapján és nem a jármű alapján keresheti meg. Ez praktikus olyan fékezési vagy ABS-rendszernél, amelyet több tucat gyártó épít be.

• Fékek, ABS és EBS: Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali és International.
• Vezérlési asszisztens és biztonság: Wabco, Meritor Wabco, Bendix és Eaton.
• Felfüggesztés és gumiabroncs-nyomás: Wabco, Meritor Wabco, Bendix és Dana.
• Sebességváltó és retardáló: ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu és GM.
• Motorok: Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori és PSI.
• Hűtőszállítás: Thermo King és Carrier, nyerges pótkocsik és teherautók számára.

Mit lehet vele csinálni

A CV-modul segítségével a jármű vezérlőegységeit kiolvassa, mérési értékeket figyelemmel kísér és alkatrészeket vezérel. Ezen kívül végrehajthatja azokat a karbantartási feladatokat, amelyekhez szoftver szükséges: a részecskeszűrő regenerálása, az injektorok kódolása, az kalibrálások és a karbantartási számlálók alaphelyzetbe állítása.

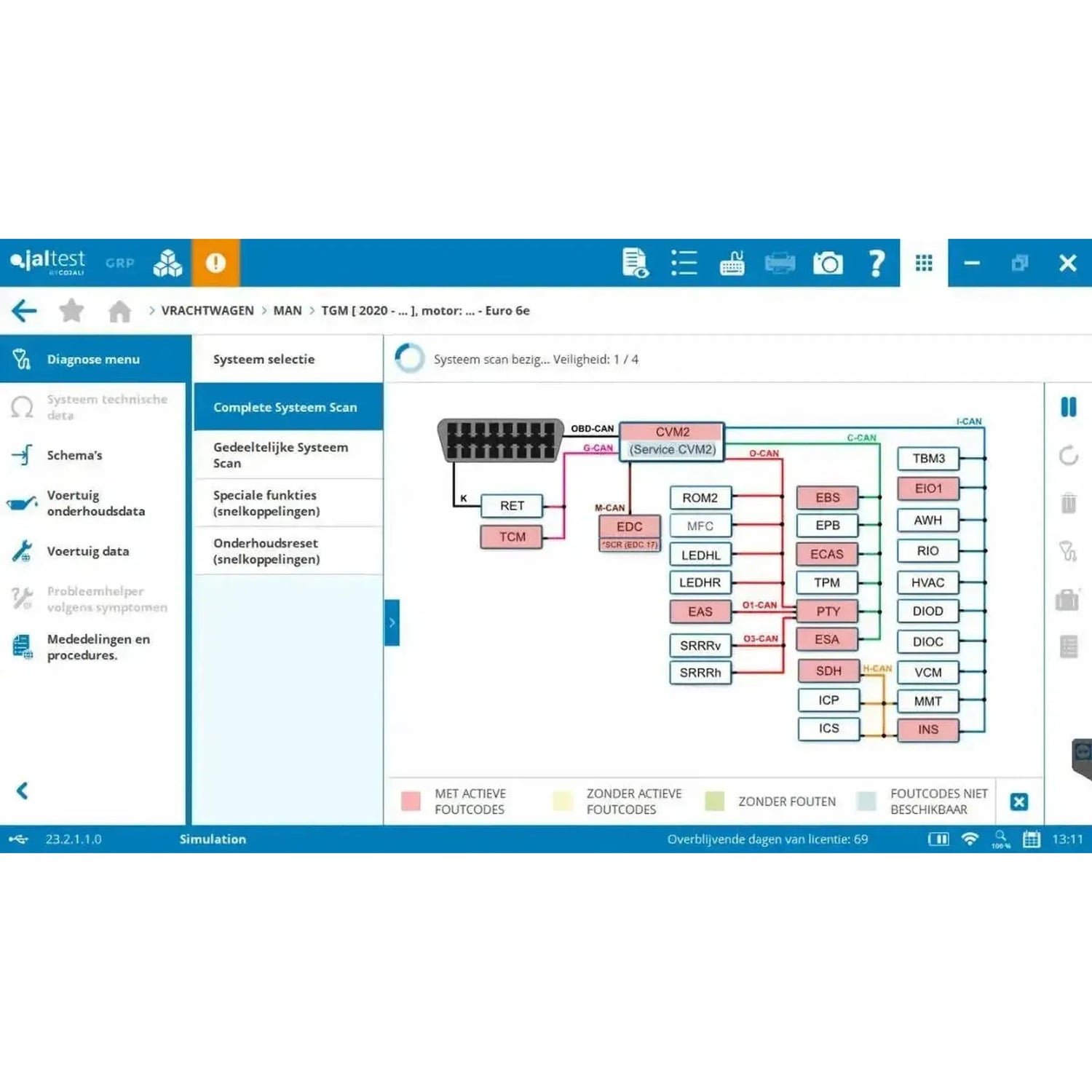

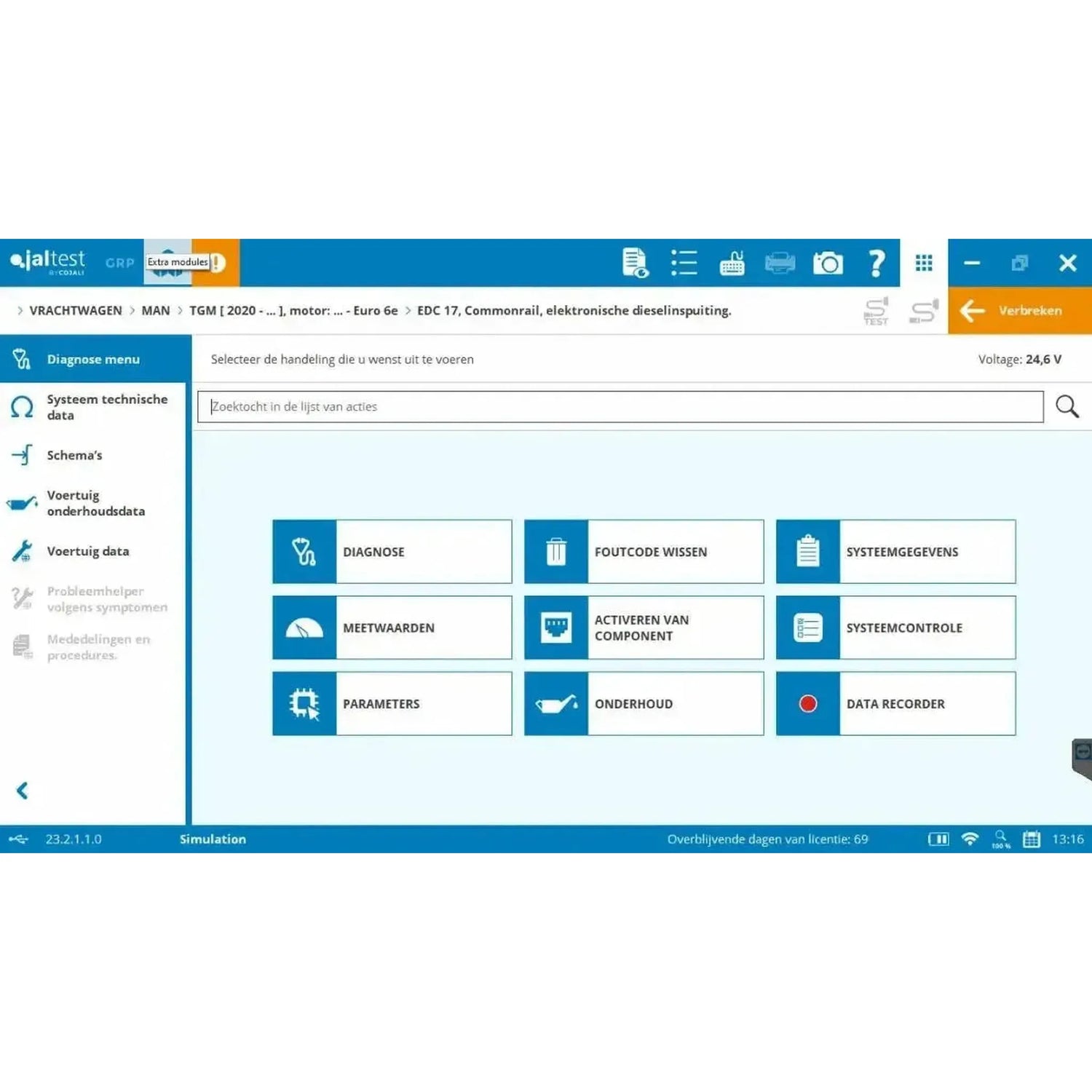

Diagnosztika

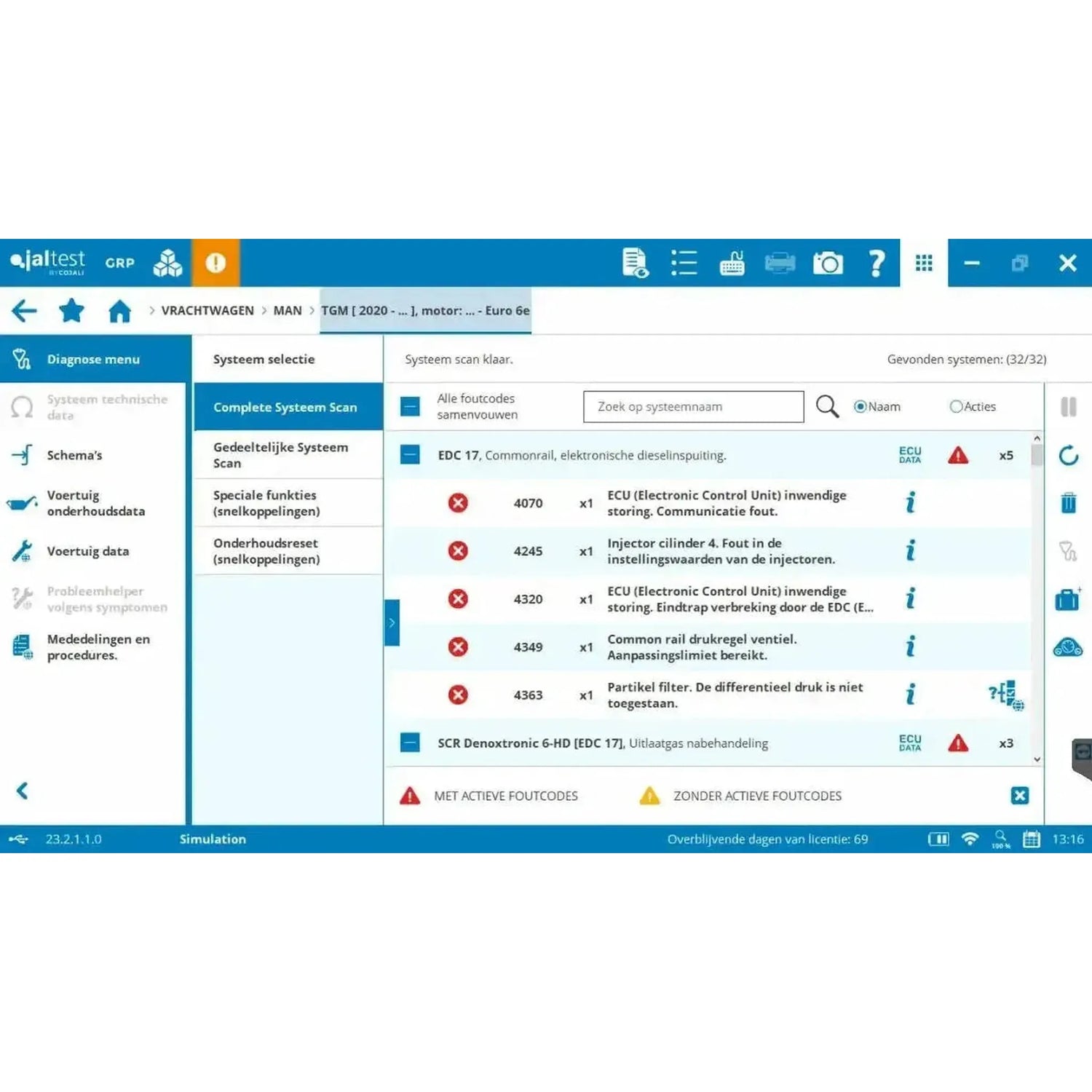

• Hibakódok olvasása: A vezérlőegység hibaemlékezője a kódokra vonatkozó információkkal.
• Mérési értékek: A csatlakoztatott érzékelők értékei a képernyőn.
• Alkatrészek vezérlése: Alkatrészek célzott kezelése azok működésének ellenőrzéséhez.
• ECU-adatok: A vezérlőegység sorozatszáma, szoftververziója és egyéb adatai.
• Paraméterek és kalibrálások: Vezérlőegységek konfigurálása és rendszerek beállítása.

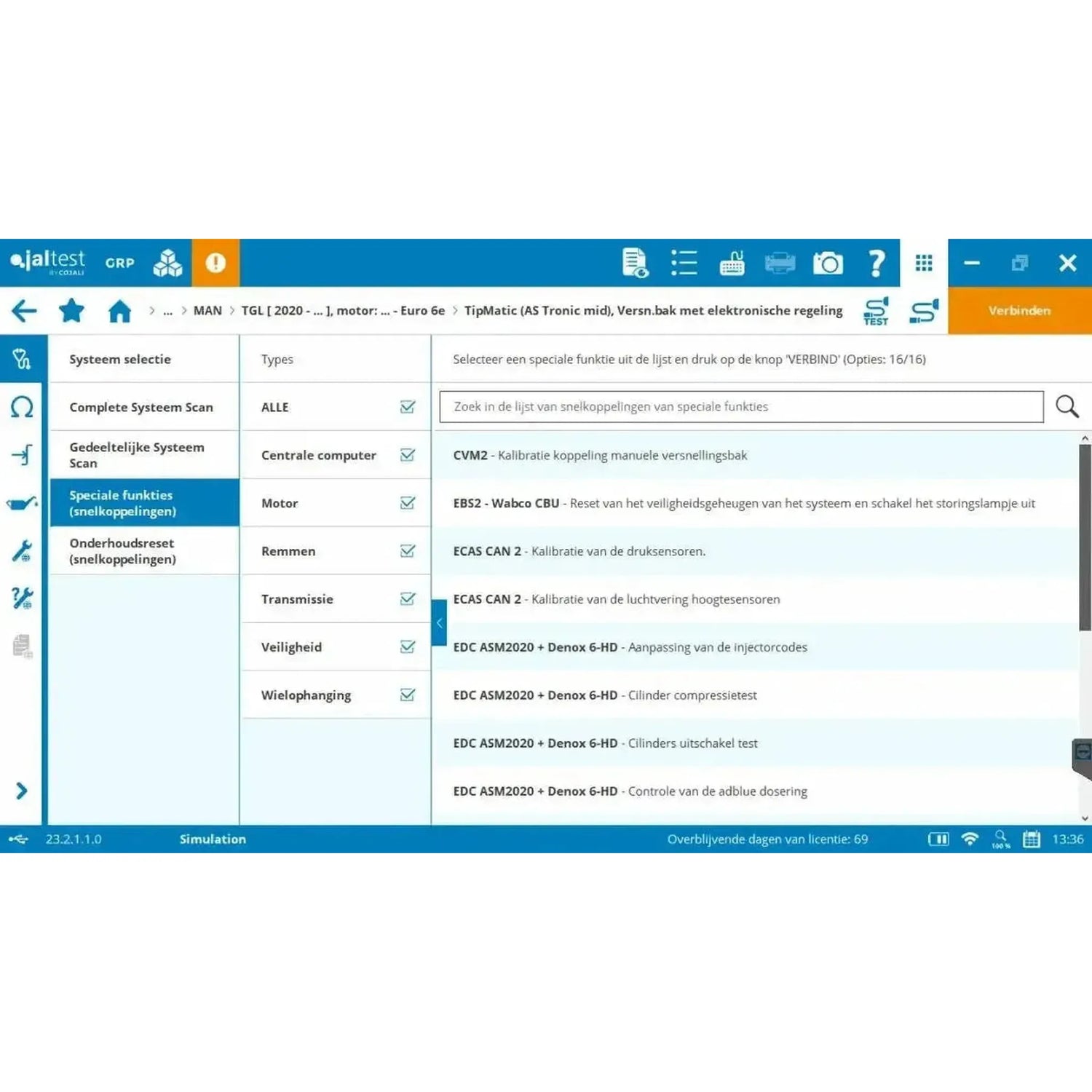

Karbantartás

• Részecskeszűrő (DPF): Kényszer regenerálása és csere után regisztrálása.
• Henger kikapcsolási teszt: Hengerek egyenkénti kikapcsolása a motorüzem értékeléshez.
• Injektorkódolás: Új injektorok regisztrálása a motorvezérlésben.
• Alkatrészek kalibrálása: Csere után újbóli beállítása.
• Karbantartási számlálók: Alaphelyzetbe állítása a karbantartás után.

Az eltérés az exportmóddal szemben

A normál diagnosztika az olvasás, mérés és vezérlés. Az exportmódban ezen felül paramétereket módosít a vezérlőegységekben: érzékelők és aktuátorok kalibrálása, üzemi paraméterek beállítása és a részecskeszűrő regenerálása. Ez a mód ingyenesen része ennek a csomagnak.

Kábelek és számítógép

A koffert egy 16-tüskés OBD-kábel van a szabványos csatlakozáshoz. Ha a járműnek márkaspécifikus csatlakozója van, akkor egy külön kábel szükséges; ezek a kábelek külön beszerzhetők és három kábelszettbe vannak összefoglalva. A szoftver egy Windows-pc-n fut.

• Teherautó és busz (29362): Kábelek Volvo, Mercedes-Benz és MTU, Wabco-fékezési rendszerek, Renault, Iveco, a MAN TG-sorozat, DAF és 37-tüskés csatlakozójú MAN számára.
• Nyerges pótlokomotív (70002024): Kábelek Wabco és Knorr-Bremse, Haldex EB+/TRS és TPMS, valamint ISO 7638-1 szerinti pótkocsiadatbusszal.
• Hűtőegységek (29989): Kábelek Thermo King és Carrier, valamint Carrier CAN számára.
• Egyedi kábelek: Egyedi darabokban is kaphatók, ha csak egy márkával dolgozik a műhelyen.
• Számítógép: A szoftver Windows-en fut. A Cojali a Jaltest Rugged PC-t és az A140 Rugged PAD-et szállítja; mindkettő külön elérhető az internetes üzletünkben.

A járműhöz megfelelő kábelt a járműben lévő diagnosztikai csatlakozás határozza meg, nem a márka az előlapolt. Ellenőrizze a csatlakozót magán a járműn, mielőtt megrendelne: Ha a 16-tüskés OBD2-csatlakozás van, akkor az JDC213.9 melléklettel elég; ha márkaspécifikus csatlakozó van, akkor a megfelelő kábel az egyik három kábelszettben található.

Licenc és megújítás

A szoftver-licenc tizenkét hónapig tart az aktiválástól és ezt követően évente megújítódik az update-licenccel (29051). Amíg a licenc érvényes, az összes új szoftververziót megkapja és hozzáfér a technikai információhoz.

• Megújítás: Évente, az update-licenccel (29051), minden alkalommal további tizenkét hónapra.
• Időtartam: Tizenkét hónap az aktiválástól.
• Telepítések: Legfeljebb öt pc. A Jaltest-hardver mindig szükséges a szoftver futtatásához.
• Regisztráció: Az aktiváláskor, minden új szoftververzió után és ezt követően félévente.
• Modul utólagos megvásárlása: Az utólagosan vásárolt modul a folyamatban lévő licencével kerül egyenlő szintűre; az arányos díjat kell megfizetnie.
• Nem hosszabbítja meg: A diagnosztika az utolsó telepített verzióban működik, de a műszaki információkhoz való hozzáférés megszűnik. A Cojali egy évvel tovább támogatja a lejárt licenceket.

Opcionális bővítések

A CV-modul mellett bővítések rendelhetők külön. Nem szükségesek a diagnosztizáláshoz, de kibővítik a referencia anyagokat, a támogatást vagy az eszközöket. Az alábbiakban a kereskedelmi járművekhez tartozó lehetőségek találhatók.

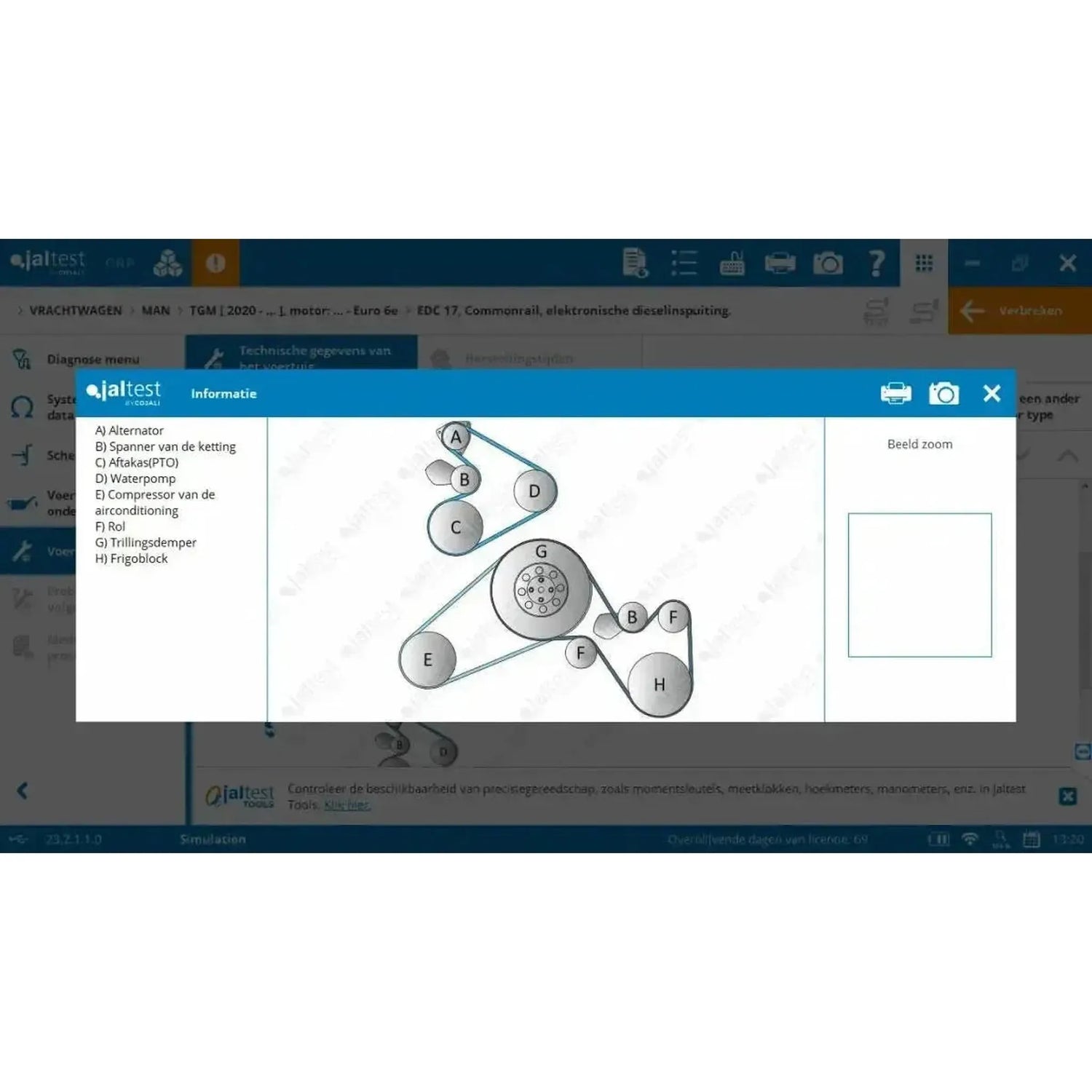

• INFO Plus CV (70605005): SMART Guides és a teljes jármű elektromos schémái.
• INFO Web CV: Ugyanez a referencia anyag webes platformon, havonta vagy évente.
• OEM RMI: A gyártó hivatalos javítási információi, márkánként az Iveco, DAF és Scania számára.
• Knorr-Bremse kiegészítés: A Knorr-Bremse saját szoftvere az eredeti műszaki információkkal.
• SGW-feloldás: Biztonsági átjáróval rendelkező járművekhez való hozzáférés az Iveco és FCA számára.
• Spare Parts Search: Alkatrészszámok keresése alvázszám alapján, robbanási rajzokkal.
• Jaltest ETM: EBS-modulátorok és érzékelők közvetlen mérése.
• Jaltest ADAS: Vezetőasszisztencia-rendszerek kalibrálása; külön kalibrációs berendezés szükséges.
• Jaltest ATS: Egy éves hozzáférés a Cojali angol nyelvű műszaki ügyfélszolgálatához. Automatikusan hosszabbodik; írásban mondható fel a lejárat dátuma előtt harminc nappal.

Csomag tartalma

• 1x Jaltest Link V9 interfész (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26 tüskés DB26 – 16 tüskés OBD2 adapter kábel | Interfész
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C adapter kábel | Interfész
• 1x Jaltest (JDC100) | Link V9 26 tüskés DB26 hosszabbító kábel (100 cm) | Interfész
• 1x Jaltest (70003015) | Compact szállítókoffer
• 1x Jaltest (29303) | CV (Commercial Vehicles) | Szoftver aktiváció
• 1x Jaltest (71502018) | CV (Commercial Vehicles) | Szoftver licenc
• 1x Jaltest INFO Online CV (29440)
