OBDSTAR IScan KTM/Husqvarna | Diagnosztikai készülék | Motorkerékpár

Diagnosztikai funkciók

Az OBDSTAR IScan KTM/Husqvarna diagnosztikai funkciókat biztosít, amelyek hozzáférést adnak a KTM és Husqvarna motorkerékpárok vezérlőmoduljaihoz a hibák olvasásához, elemzéséhez és megoldásához.

• Hibakódok olvasása: Aktív és tárolt hibakódok olvasása a motorkerékpár vezérlőmoduljaira.
• Hibakódok törlése: A tárolt hibakódok eltávolítása az elvégzett javítás vagy elemzés után.
• Élő adatfolyamok: Az érzékelő értékek valós idejű megjelenítése szöveges formában, hullámforma-diagramként vagy műszerfal-nézetként a vizuális elemzéshez.
• Adatok rögzítése és lejátszása: A valós idejű adatfolyamok rögzítése egy próbaúton vagy műhelyi diagnosztika során az érzékelő és alkatrész hibák későbbi elemzéséhez.
• Működési tesztek: Az aktuátorok és alkatrészek meghajtása a vezérlőmodulon keresztül a működés ellenőrzéséhez.

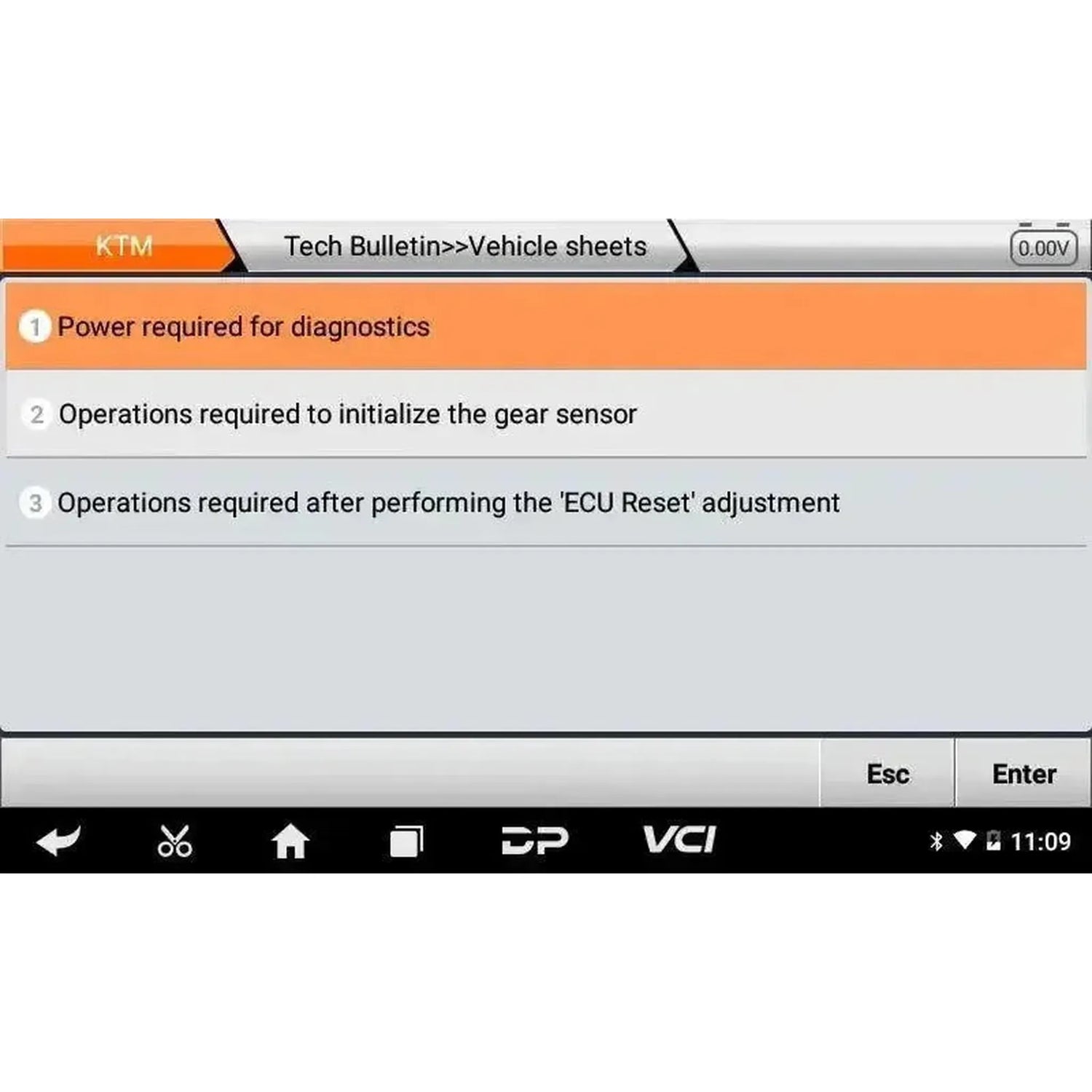

• Első hiba útmutató: Segítő adatok, műszaki közlemények és diagnosztikai információ a célzott hibaelemzés támogatásához.

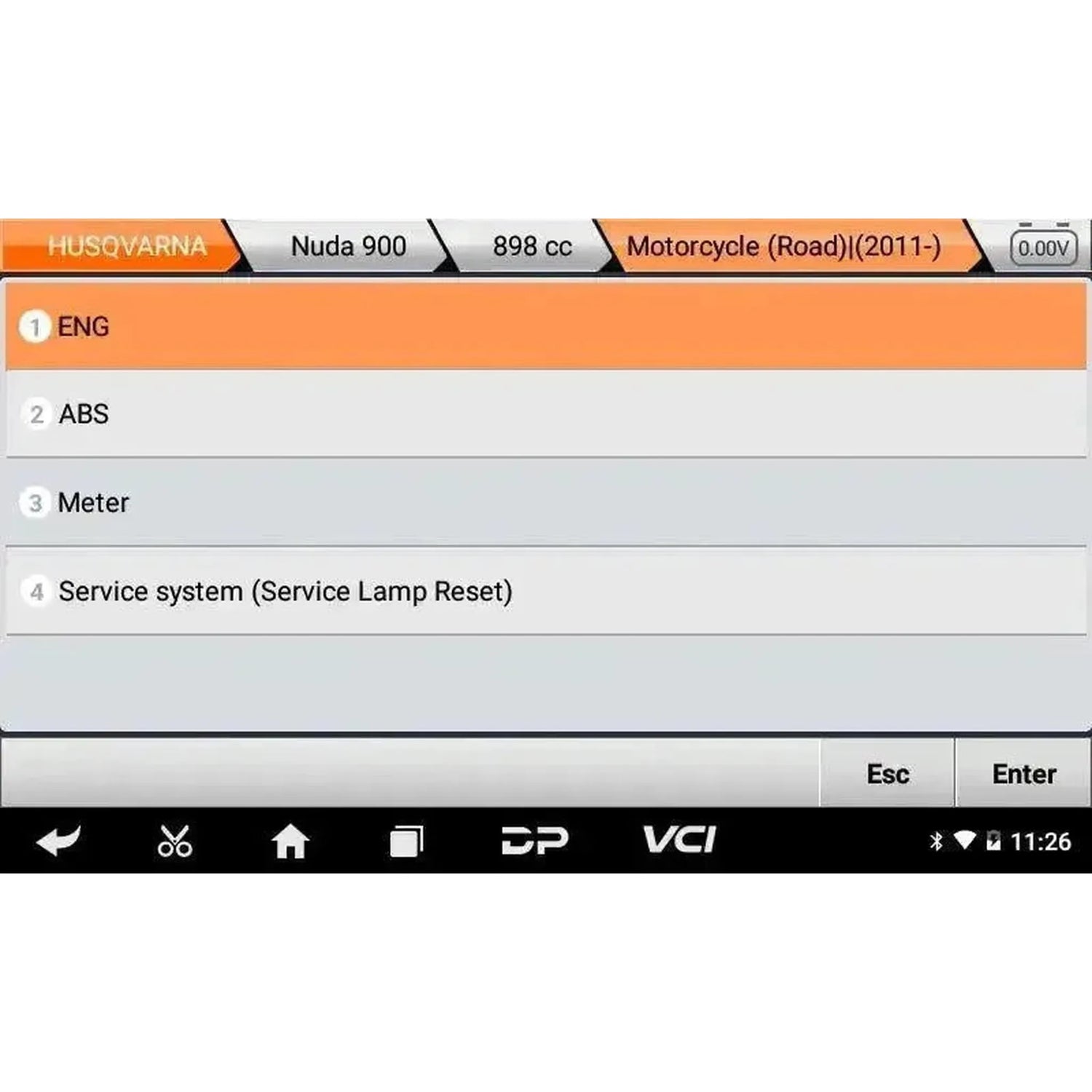

• Automatikus vizsgálat: A motorkerékpár vezérlőmoduljainak automatikus felismerése és a jelenlévő hibakódok olvasása.
• Automatikus VIN-felismerés: A jármű azonosítása a VIN-szám alapján a megfelelő szoftver kiválasztásához.
• Kódolás: A vezérlőmodulok konfigurációs paramétereinek módosítása.
• ECU-beállítás: A motorra vezérlőmodul beállításainak programozása és módosítása.

Szerviz és karbantartási funkciók

Az OBDSTAR IScan KTM/Husqvarna több szerviz- és karbantartási funkciót támogat a KTM és Husqvarna motorkerékpárok számára. Az elérhető funkciók modell és építési év szerint változhatnak.

Motor és hajtáslánc

• Szervizintervallum alaphelyzetbe állítása: A karbantartási számlálónak alaphelyzetbe állítása az elvégzett szerviz után.
• Szervizintervallum részútvonal beállítása: Az közbenső szervizintervallumok konfigurálása.
• Motoros üzemóra számláló alaphelyzetbe állítása: A motor működési óraszámlálójának alaphelyzetbe állítása.
• Olajhőmérséklet-érzékelő csere: Az olajhőmérséklet-érzékelő cseréjéhez szükséges eljárás.
• Lassú fordulat beállítása: A motor lassú fordulatszámának beállítása.
• Gázlapát-pozíció érzékelő adaptálás: A gázlapát-pozíció érzékelő adaptálása a csere vagy alaphelyzetbe állítás után.
• Gázlapát adaptációs értékek alaphelyzetbe állítása: A megtanult gázlapát-pozícióértékek törlése.
• Gázlapát-aktuátor alaphelyzetbe állítása: A gázlapát-aktuátor kezdeti helyzetének beállítása.
• Gázlapát-aktuátor vészhelyzet beállítása: A gázlapát-aktuátor sürgősségi üzemmódjának beállítása.
• Gázlapát-aktuátor pozíciójának beállítása: A gázlapát-aktuátor helyzetének finom hangolása.
• Gázlapát-aktuátor pozíciószabályozása: A gázlapát-aktuátor szabályozási rutinjának aktiválása.
• Gázkar-érzékelő pozíciójának beállítása: A gázkar szenzorértékének kalibrálása.
• Kipufogó szelep beállítása: A szabályozható kipufogó szelep beállítása.
• CO-szorzó henger 1 beállítása (lassú fordulat): A CO-korrekciós érték beállítása az 1. hengerhez lassú fordulatszámon.
• CO-szorzó henger 1 beállítása (teljes terhelés): A CO-korrekciós érték beállítása az 1. hengerhez teljes terhelés alatt.
• CO-szorzó henger 2 beállítása (lassú fordulat): A CO-korrekciós érték beállítása a 2. hengerhez lassú fordulatszámon.
• CO-szorzó henger 2 beállítása (teljes terhelés): A CO-korrekciós érték beállítása a 2. hengerhez teljes terhelés alatt.

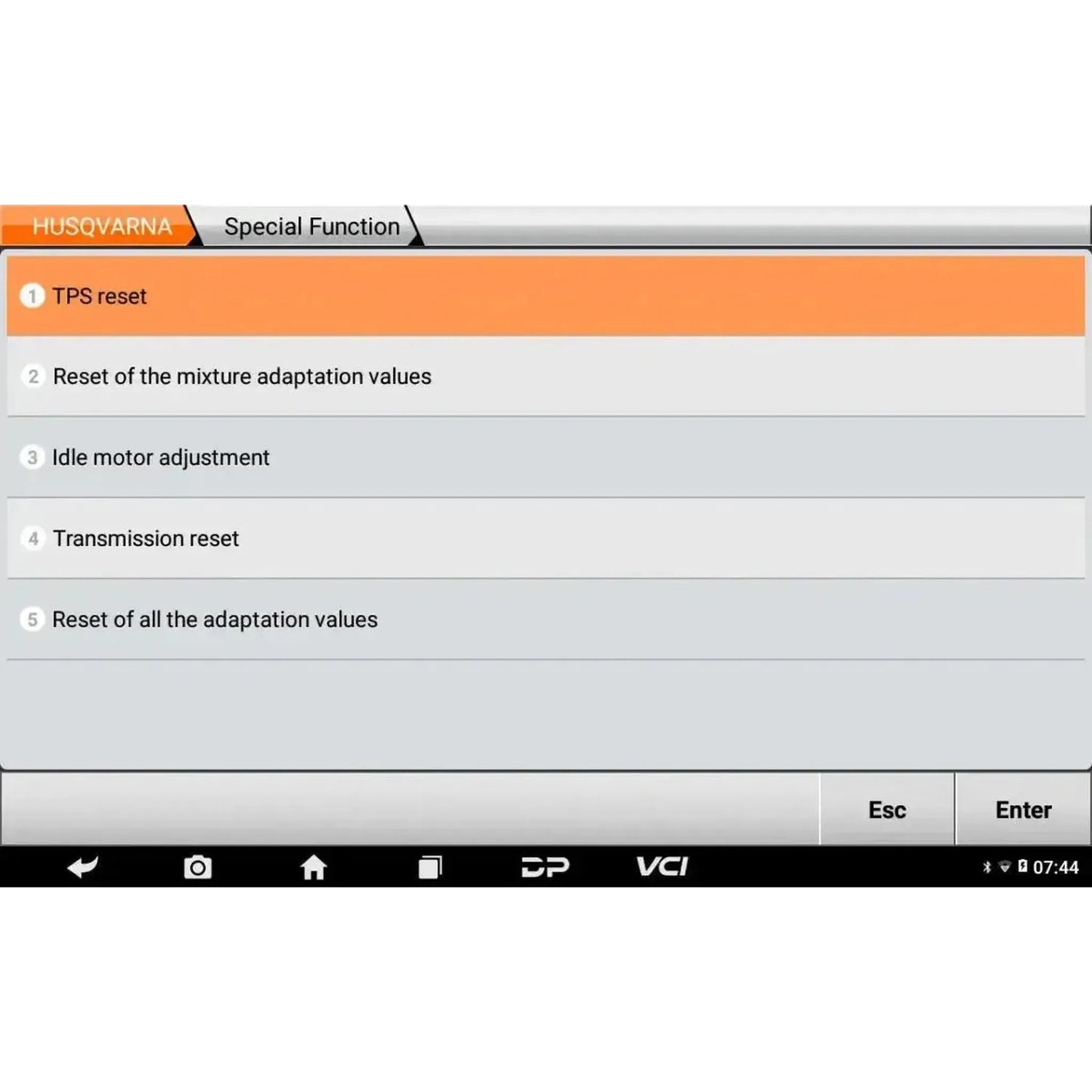

• Keverék adaptációs értékek alaphelyzetbe állítása: A megtanult üzemanyag-keverék korrekciók törlése.
• Összes adaptációs érték alaphelyzetbe állítása: Az összes adaptív korrekciós érték teljes törlése a motora vezérlőmodulban.
• Üzemanyagtartály típus konfigurációja: Az üzemanyagtartály típusának beállítása.
• Motor-ECM és startkapcsoló-ECM szinkronizálása: A motorszabályozó modul és a startkapcsoló modul összekapcsolása.
• VIN írása: A jármű azonosítási számának beírása a szabályozó modulba.
• Sebesség korrekció: A sebességmérő kijelzésének beállítása a gumi- vagy áttételváltások miatt.

Sebességváltó és hajtás

• Gyorsváltó be-/kikapcsolása: A váltóasszisztens aktiválása vagy deaktiválása.
• Váltójelző konfigurálása: A váltójelző működésének beállítása.
• Váltótengely érzékelő inicializálása: A váltótengely pozícióérzékelő inicializálása.
• Váltótengely referenciapozíciójának betanítása: A váltótengely alaphelyzetének betanítása.
• Váltó visszaállítása: A váltószabályozó modulban tárolt tanult értékek visszaállítása.

Fék- és stabilitási rendszerek

• ABS kódolás: Az ABS-szabályozó modul kódolása.
• Nyomásfigyelő rendszer szervíz: TPMS-rendszer szervízfunkciói.
• Gumiabroncs-nyomásérzékelő be-/kikapcsolása: A gumiabroncs-nyomásérzékelők aktiválása vagy deaktiválása.
• LF aktivációérzékelő betanítása: A TPMS-rendszer LF-aktivációérzékelőjének betanítása.
• Lengérérzékelő offset betanítása (hátsó): A hátsó lengérérzékelő nullpozíciójának betanítása.
• Süllyesztett pozícióeltolás beállítása: Az alacsonyabb nyomvonalhoz tartozó eltolásérték beállítása.

Karosszéria és komfort rendszerek

• Vezetőülés fűtése be-/kikapcsolása: A vezetőülés fűtésének aktiválása vagy deaktiválása.
• Utasülés fűtése be-/kikapcsolása: Az utasülés fűtésének aktiválása vagy deaktiválása.
• Fogantyú fűtése be-/kikapcsolása: A fűtött fogantyúk aktiválása vagy deaktiválása.
• Elektronikus lengéscsillapítás be-/kikapcsolása: Az elektronikusan szabályozott lengéscsillapítás aktiválása vagy deaktiválása.
• Track Pack konfigurálása: A Track Pack funkciócsomag konfigurálása.
• Start control üzemmód konfigurálása: A Start Control közlekedési üzemmód beállítása.
• Modell konfigurálása: Modellspecifikus paraméterek beállítása.

Világítás és jelzésadás

• Fényszóró jelenlét-szabályozás be-/kikapcsolása: A fényszóró jelenlétfunkciójának aktiválása vagy deaktiválása.
• Nappali menetfény be-/kikapcsolása: A nappali menetfény aktiválása vagy deaktiválása.
• Kanyarodási fény be-/kikapcsolása: A kanyarodási fény aktiválása vagy deaktiválása.
• Irányjelzés konfigurálása: Az irányjelzés viselkedésének beállítása.
• Irányjelzés automatikus kikapcsolásának konfigurálása: Az irányjelzés automatikus kikapcsolási funkciójának beállítása.
• Irányjelzés fényteljessége beállítása: Az irányjelzés fényteljességének beállítása.
• Vészjelzés konfigurálása: A vészjelzés beállítása erős fékezéskor.

Elektromos és biztonsági rendszerek

• Dőlésszög referenciajel beolvasása: Referenciértékek beolvasása a dőlésszög-érzékelőből.
• Érzékelőértékek újratanítása: Érzékelőértékek újboli adaptálása csere vagy visszaállítás után.
• Alacsony akkufeszültség detekciós számláló visszaállítása: Az alacsony akkufeszültség detekciós számlálójának visszaállítása.
• Powerlock bekapcsolási idő csökkentése: A Powerlock-rendszer bekapcsolási idejének beállítása.
• Küszöbérték konfigurálása: Figyelmeztető és aktiválási küszöbértékek beállítása.
• Csatlakoztatási modul konfigurálása: A csatlakoztatási modul konfigurálása.
• Csatolt eszközök listájának visszaállítása: A csatolt Bluetooth-eszközök listájának törlése.
• Regisztrációs ID: Azonosítási ID regisztrálása a szabályozó modulban.
• Szabályozó modul visszaállítása: A szabályozó modul visszaállítása alapállapotba.
• Gyári kalibrálás: Szabályozó modulok visszaállítása gyári kalibrálási értékekre.

Speciális funkciók és lehetőségek

Az OBDSTAR IScan KTM/Husqvarna a standard diagnosztikai és szervízfunkciókon kívül további lehetőségekkel is rendelkezik, amelyek támogatják a műhely-diagnosztikát.

• Egykattintásos szoftverfrissítés: Szoftverfrissítések telepítése Wi-Fi-n keresztül egyetlen művelettel.
• Egykattintásos távtámogatás: Közvetlen csatlakozás az OBDSTAR műszaki támogató csapatával a távolról nyújtott segítséghez.
• Adatfolyam-vizualizáció: Valós idejű adatok megjelenítése szöveg, hullámdiagram vagy műszerfal-nézet formájában a különféle elemzési módszereknél.
• Adatnaplózás és lejátszás: Adatfolyamok rögzítése és lejátszása a későbbi elemzéshez időszakos hibakereséshez.
• Menünavigáció: Szabad menüválasztás az adott funkciók gyors eléréséhez.

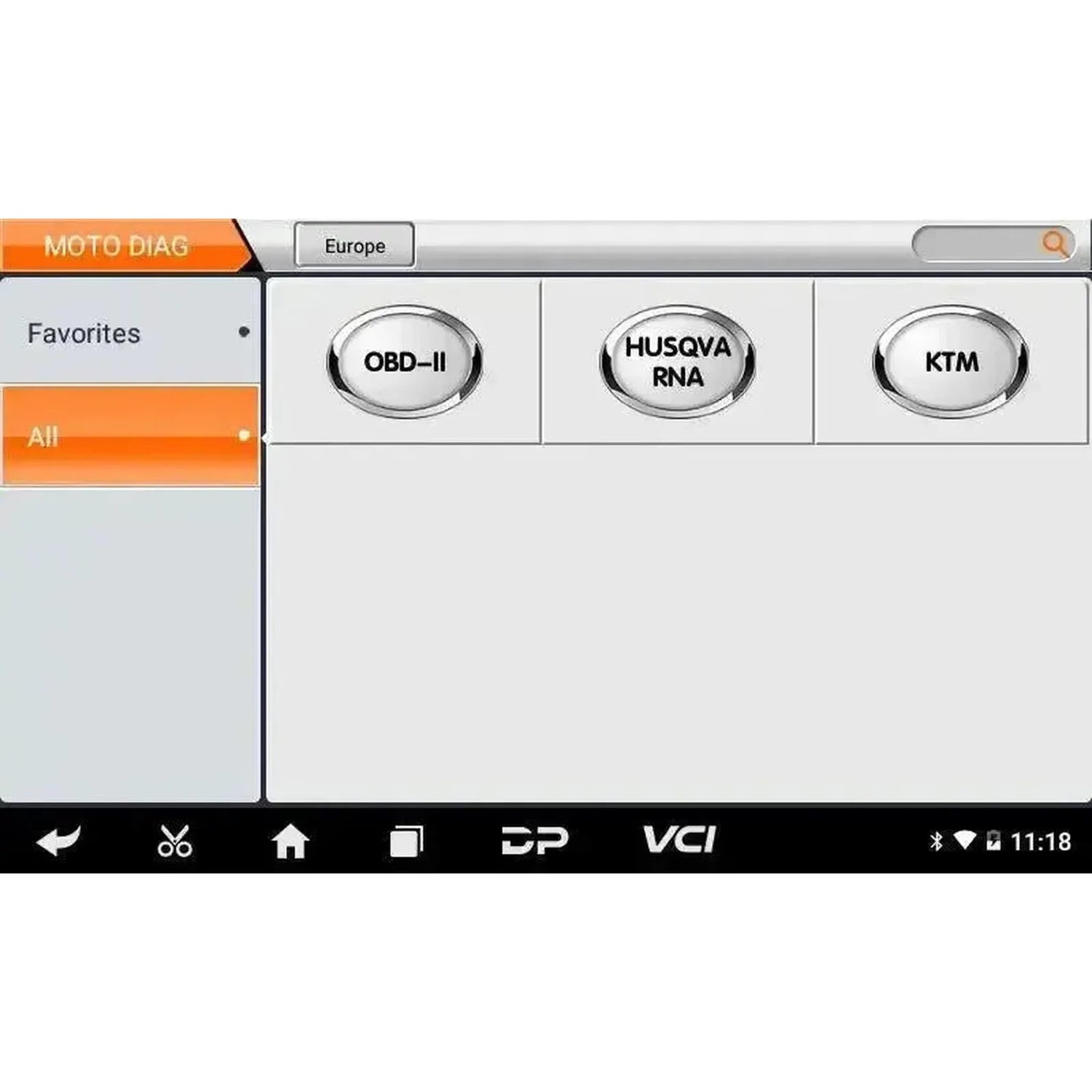

Támogatott járműmárkák

Az OBDSTAR IScan KTM/Husqvarna kifejezetten az alábbi márkák motorbicikli diagnosztikájához lett kifejlesztve.

• Európai: KTM, Husqvarna

Opcionális kiegészítések és bővítések

Az OBDSTAR IScan KTM/Husqvarna opcionálisan kiegészíthető további hardverrel az adott feladatok és különféle motorbicikli-modellek csatlakoztatásához.

Hardver modulok és kiegészítők

• M002A akkumulátorkábel (GND): Csatlakozókábel akksifogóval a stabil tápellátás és az akkumulátor közvetlen talajtartásához a motorbiciklihöz.
• M003A Multi-funkcionális Jumper-kábel: Kabelcsatorna az ECU egyes lábaihoz való közvetlen csatlakoztatáshoz a járműn kívüli programozáshoz vagy diagnosztikához.
• N004 diagnosztikai adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha): Adapter az OBD-II-csatlakozó különféle motorbicikli-márkák specifikus 4-pólusú diagnosztikai portjához való csatlakoztatásához.

Licencelési információ

Az OBDSTAR IScan KTM/Husqvarna megvásárlása 1 év szoftverfrissítési licencet tartalmaz. Ez alatt az időszak alatt szoftverfrissítések tölthetők le, amelyek új modelléves, funkciókat és javításokat adnak hozzá a KTM és Husqvarna motorbiciklikhez.

• Licencperiódus: A vásárláskor 1 év szoftverfrissítés tartozik, ezután az OBDSTAR-nál meghosszabbítható.
• Szoftverfrissítések: A frissítések újabb KTM- és Husqvarna-modellek támogatását adják hozzá, kibővítik a meglévő funkciókat, és tartalmazzák a diagnosztikai szoftver javításait.
• Kiterjesztett funkciók: Az aktív licenc hozzáférést biztosít az egykattintásos online frissítésekhez, az egykattintásos távolról nyújtott támogatáshoz és a kódolás és ECU-beállítás legutóbbi funkcióihoz.
• A licenc lejárta után: Az eszköz az utolsó telepített szoftververzióval továbbra is működik, de nem kaphat új frissítéseket, amíg a licenc meg nem hosszabbodik.

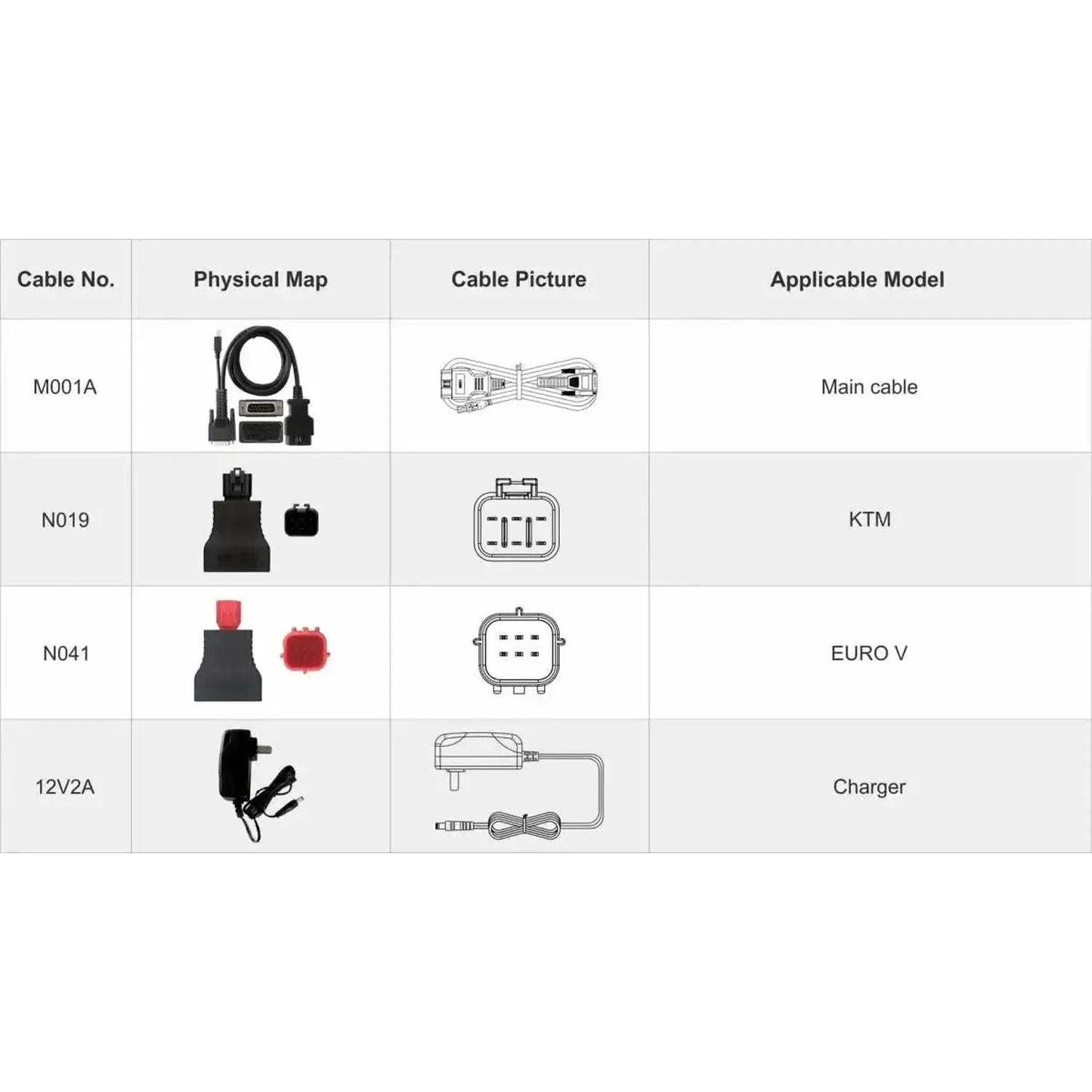

Csomag tartalma

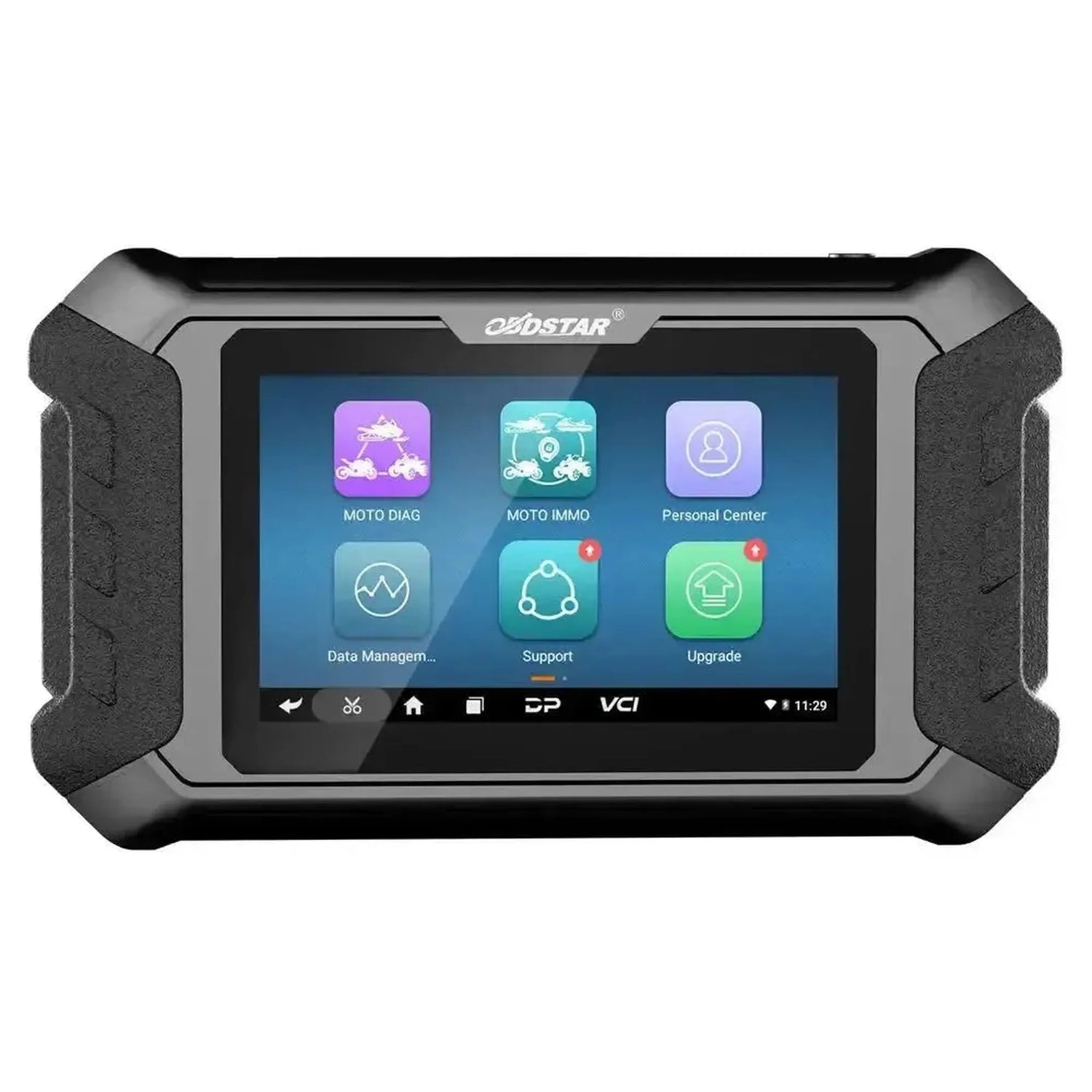

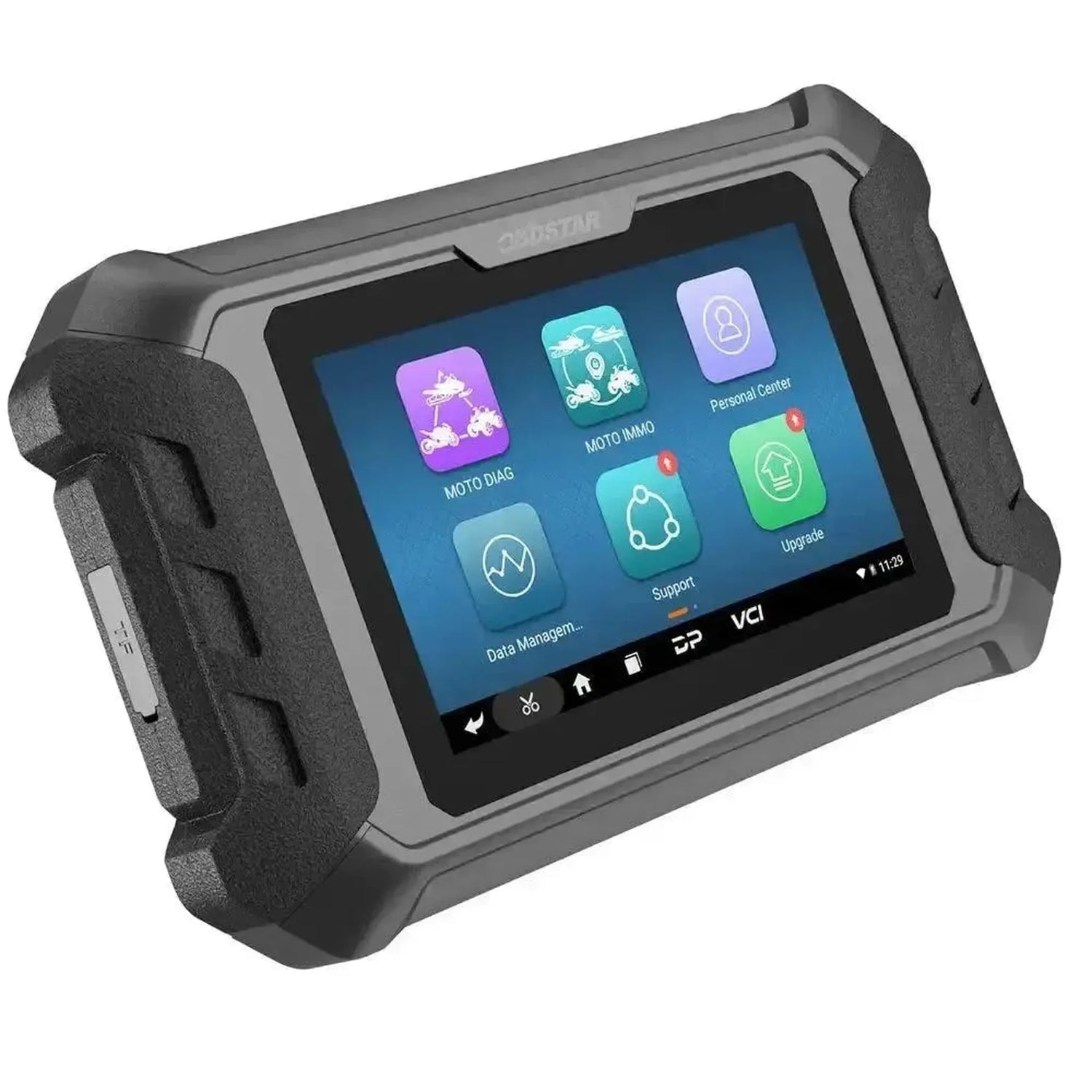

• 1x OBDSTAR IScan KTM/Husqvarna olvasóeszköz
• 1x 12V2A töltő
• 1x M001A főkábel
• 1x N019 KTM-adapter
• 1x N041 EURO V-adapter
