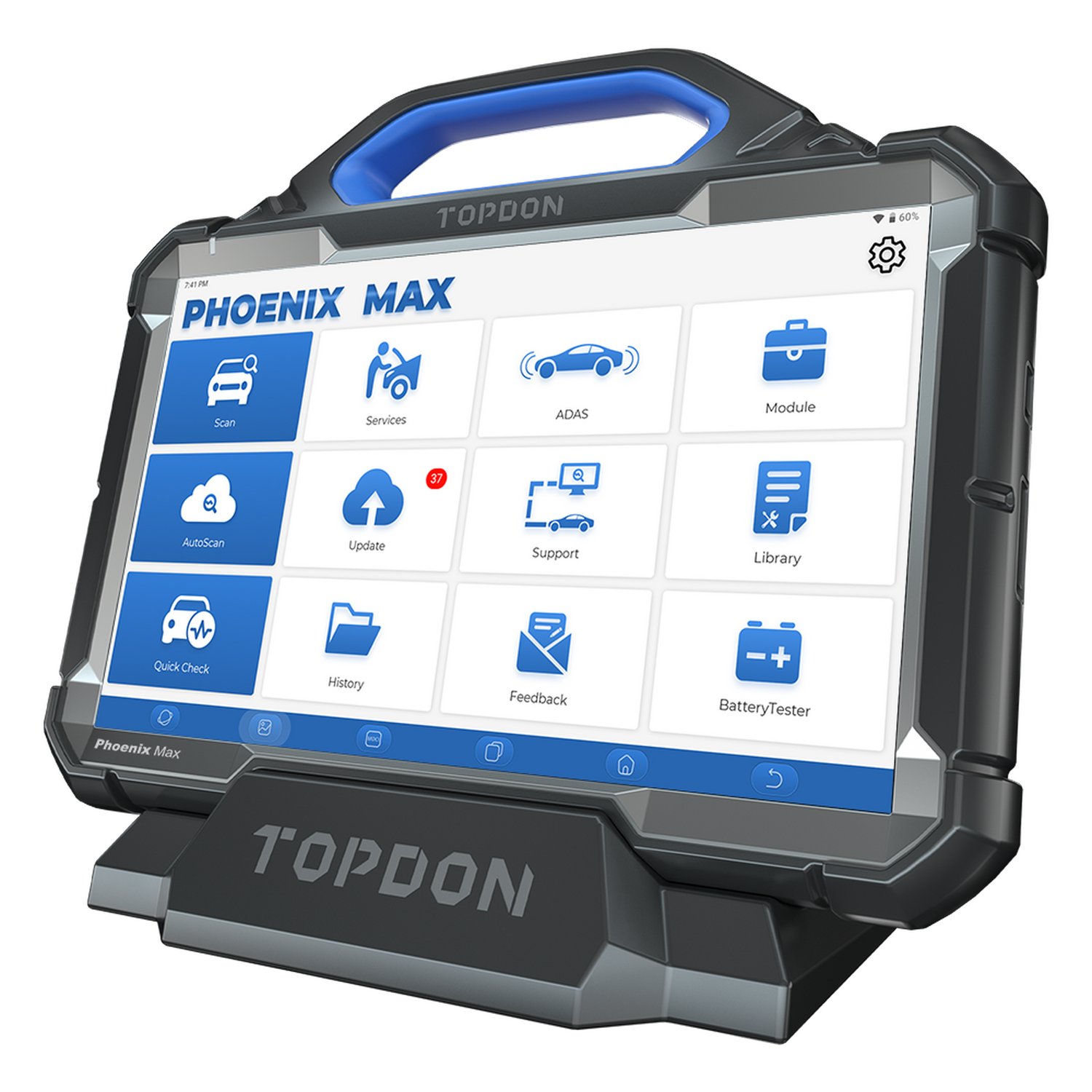

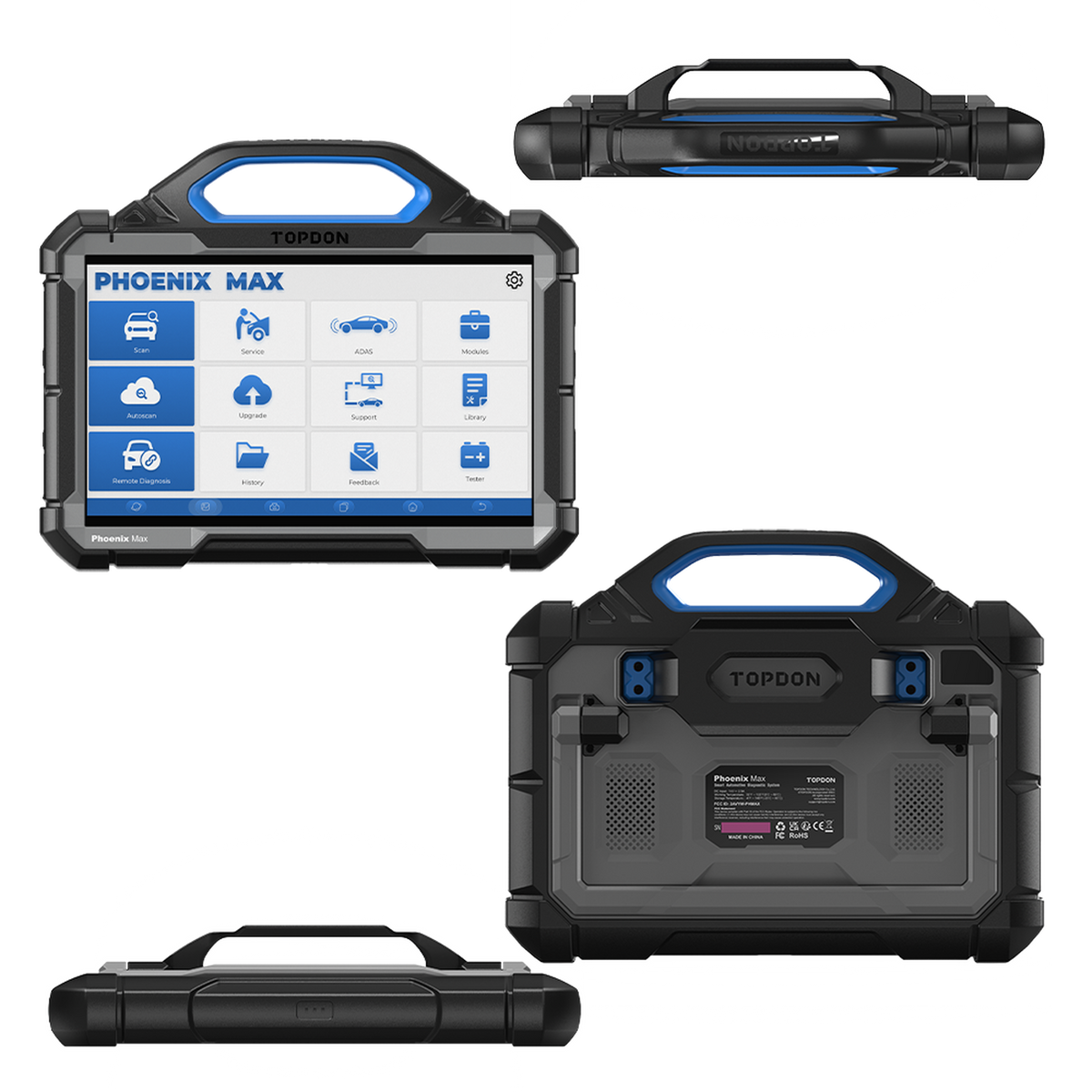

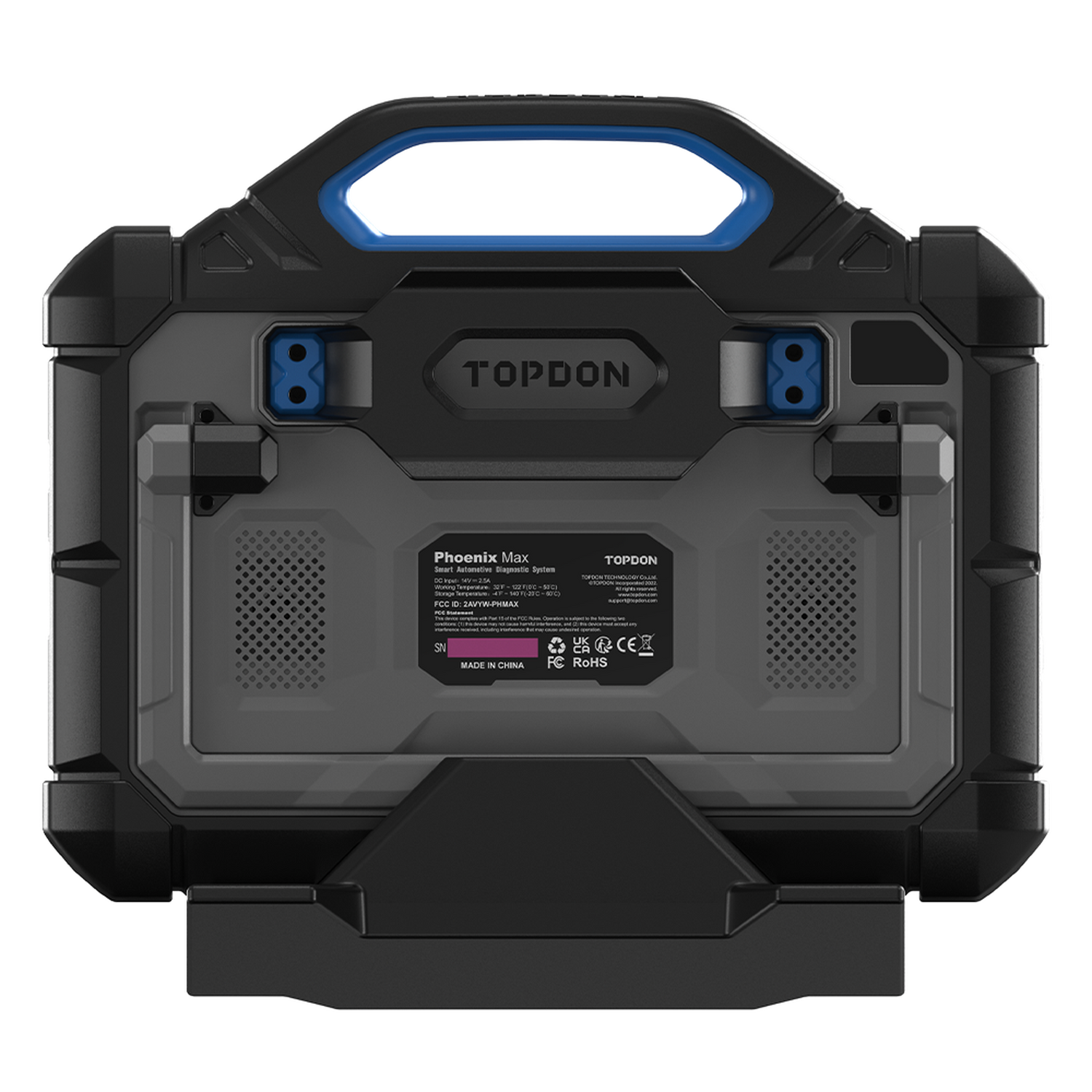

Topdon Phoenix Max | Diagnosztikai készülék | Autó

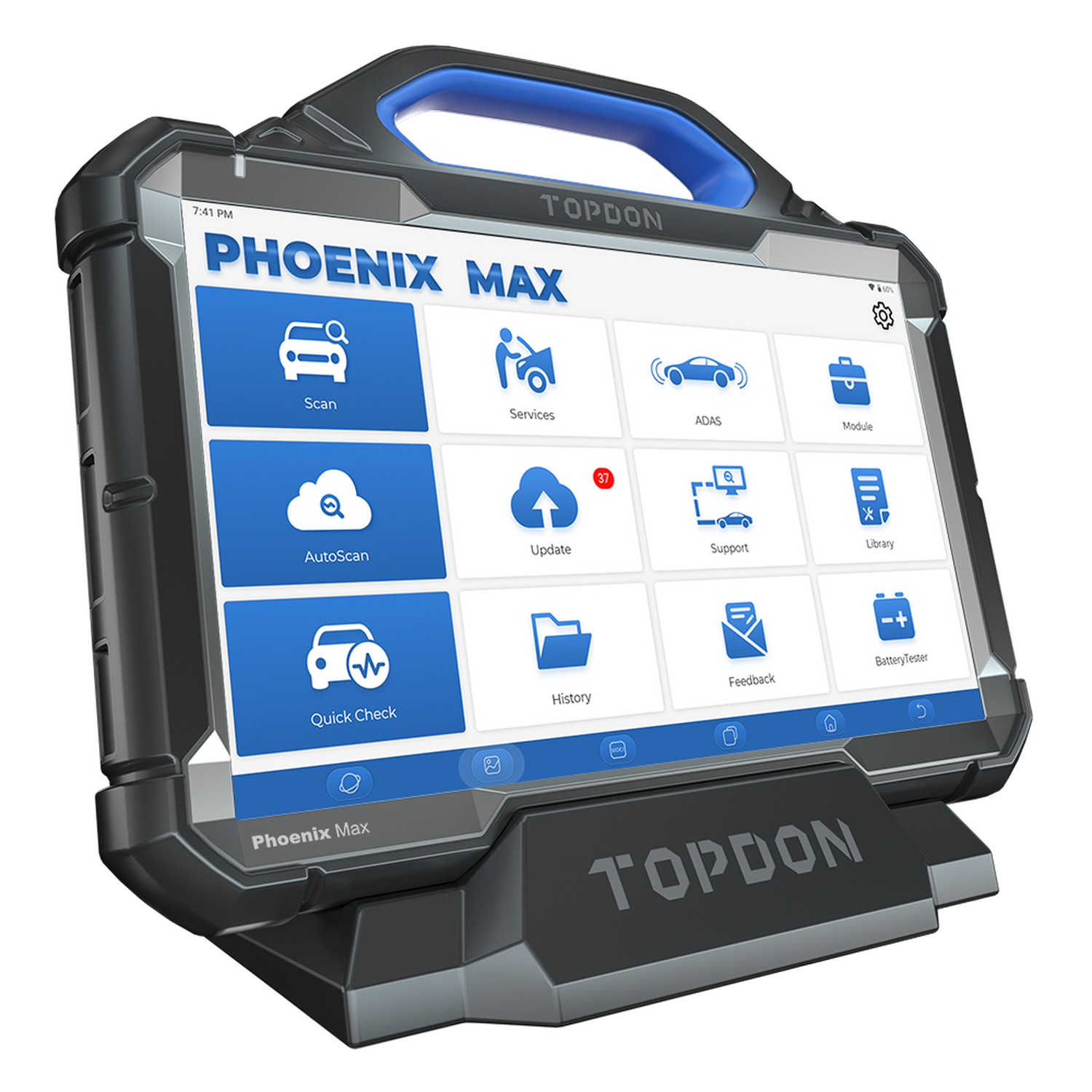

A Topdon Phoenix Max a Phoenix sorozat csúcsmodellje: egy diagnosztikai készülék 13,3 hüvelykes kijelzővel 1920 x 1200 képpont felbontásban, nyolcmagos processzorral, 8 GB RAM-mal és 256 GB tárolókapacitással hajtva. A mellékelt Phoenix MDCI Pro támogatja a J2534, DoIP, CAN FD, D-PDU és RP1210 protokollokat, és wifi, Bluetooth vagy kábeles csatlakozáson keresztül működik. A készülék diagnosztizálja az több mint 200 járműmárkától származó járművek összes rendszerét, kezel tíz OBD módot és végez 35 szerviz- és karbantartási eljárást.

A hangsúly a vezérlőegységek írásán helyezkedik el: az online programozás a szoftvert a szerverről tölti le, az online kódolás az átrakott modult a járműfelszerelésre hangol, a VAG csoportnál pedig vezetett funkciók érhetőek el. A topológiamapa a vezérlőegységeket és azok buszait vázlatként ábrázolja. A mellékelt licenc 24 hónapig érvényes személygépkocsikra és kisteherautókra, továbbá 12 hónapig a nehéz üzemi járművek opcionális szoftverére.

Diagnosztikai funkciók:

A Topdon Phoenix Max teljes rendszerdiagnosztikát végez a jármű összes elérhető elektronikus vezérlőegységén. Az általános OBD-adatokon kívül márkaspecifikus információkat olvas be.

• Hibakódok olvasása és törlése: Az összes modul hibakódjait leírásokkal és állapottal kinyeri. Az eszköz egyidejűleg akár nyolc CAN-vonalat is képes lekérdezni, amely jelentősen felgyorsítja a teljes vizsgálatot; a törlés modulonként vagy az egész járműre kiterjed.
• Élő adatok: A mért értékeket számként, grafikonként vagy kombináltan jeleníti meg. Az értékek a próbaúthoz rögzíthetőek és később egymás mellett megtekinthetőek.
• Kétirányú vezérlés: Az eszköz parancsot ad egy összetevőnek a vezérlőegységből való kapcsolásra: relé, injektorszár, ventilátor, szelep. Ha az alkatrész parancsra reagál, de üzem közben nem működik, akkor a hiba az alkatrészen kívül található.

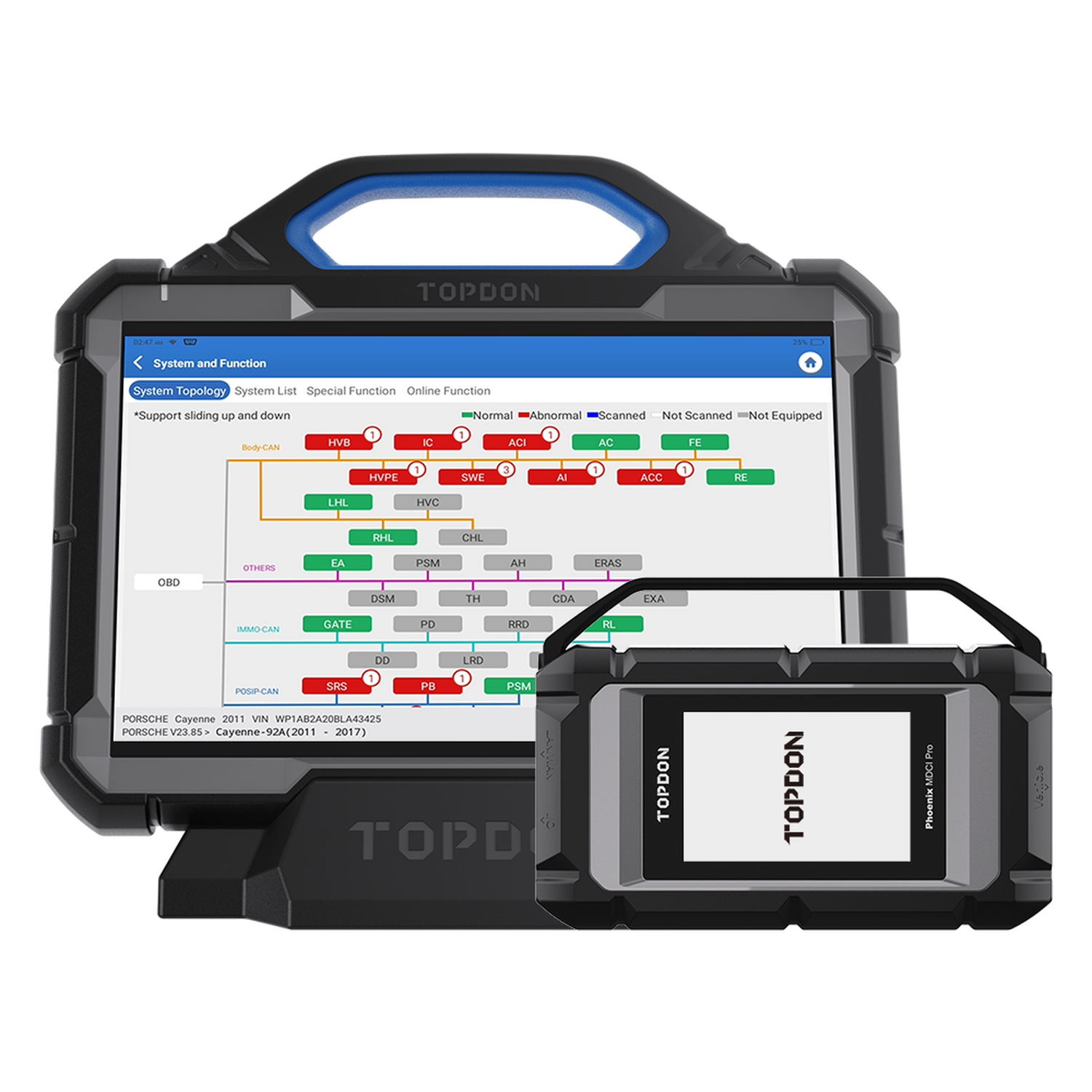

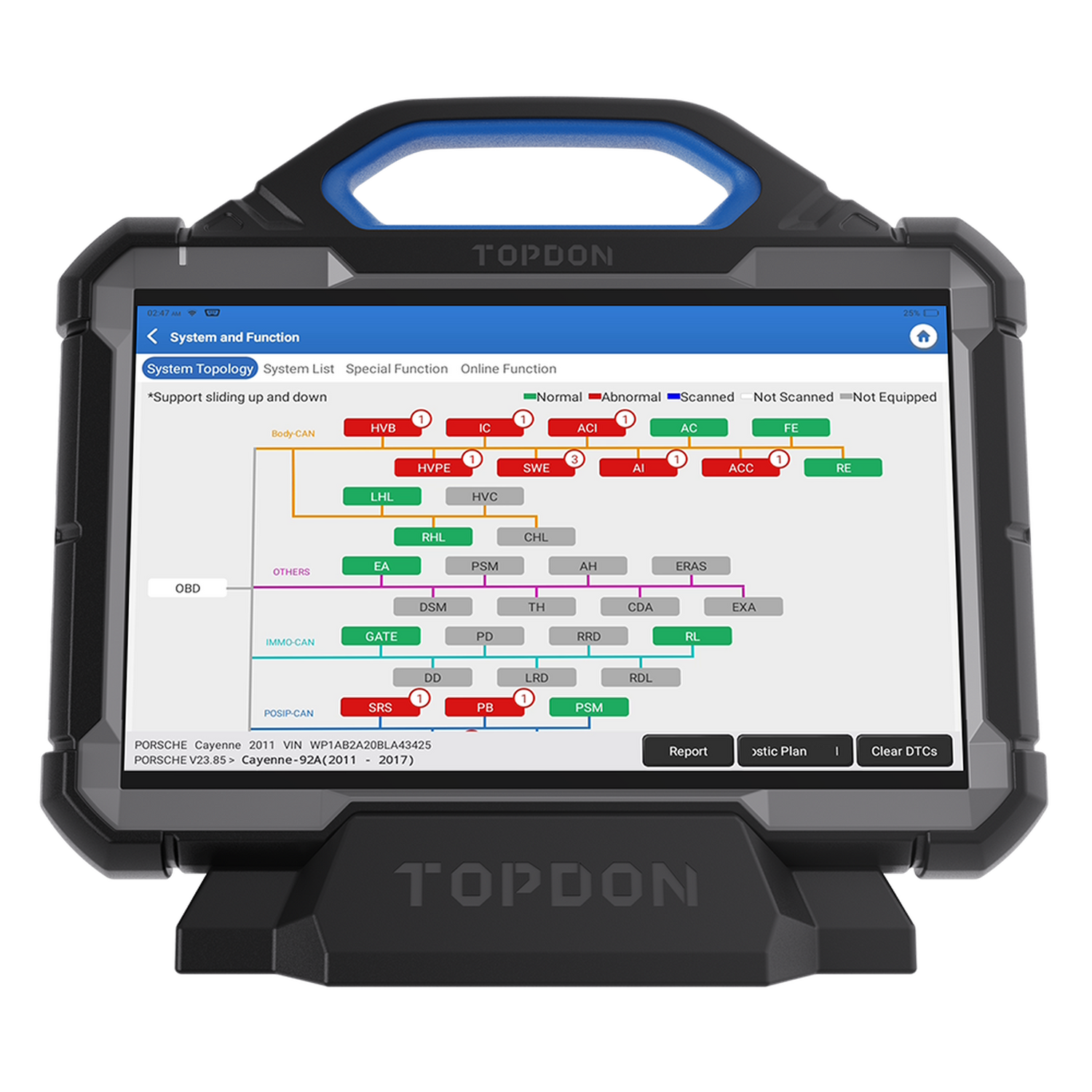

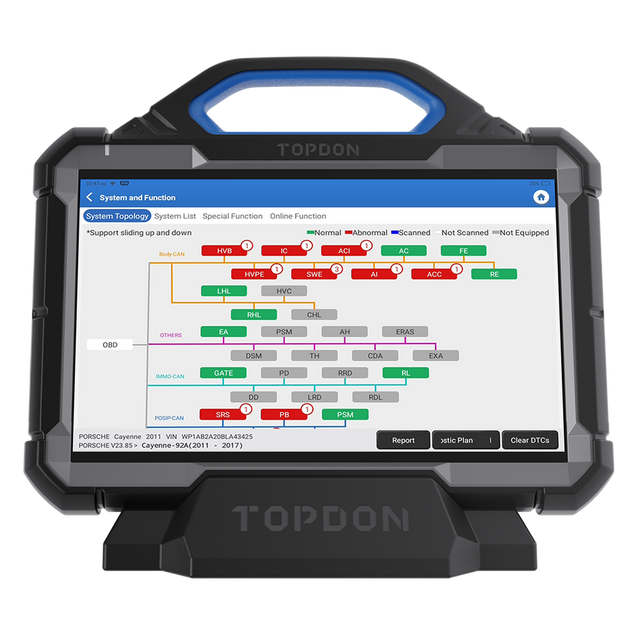

• Topológiamapa: A vezérlőegységeket és azok buszvonalait vázlatként rajzolja meg, az egyes modulok hibastátuszával. Ha egy teljes ág kiesik, a vázlat a buszra vagy az átjáróra mutat, nem az egyes modulokra.
• Vezérlőegység adatok: Az alkatrészszámot, hardverállapotot, szoftverállapotot és kalibrációs adatokat olvassa ki, amelyek szükségesek annak megállapításához, hogy a modul rendelkezik-e az adott járműhöz szükséges programozással.

Szerviz és karbantartási funkciók:

A Topdon Phoenix Max 35 szerviz- és karbantartási eljárást támogat. Az elérhető funkciók márka, modell és gyártási év függvényében változhatnak.

Motor, üzemanyag és hajtáslánc:

• Olajcsere számláló visszaállítása: Nullázza a karbantartási számlálót és kikapcsolja a szerviz üzenetet, miután a szervizelés befejeződött.
• Gázpedál pozíció adaptálása: A vezérlőegység az elektronikus fojtószelep végső helyzeteit ismét megjegyzi. Ha ezt tisztítás vagy csere után elmulasztja, a tétlenségi légtéfogat eltér attól, amit a vezérlőegység vár.
• Injektorkódolás: Hengerenként beállítja az injektorkalibrációs értékét a motorvezérlőegységbe. Ez az érték azt fejezi ki, hogy az injektorkimenete mennyire tér el a névlegestől; a vezérlőegység ezzel korrigálja a szelepnyitási időt. Különösen fontos a common-rail dizelek esetében.
• Forgattyúszelep tanulás: Tárola a forgattyústengely gyártási tűrését, így az egyenlőtlenség a fogkerékben nem süllyedési elmaradásként jelenik meg. Az érvényes a motorvezérlőegység, a forgattyúhelyzetérzékelő vagy a lendkerék cseréje után.
• Teljesítménytérítés: Összehasonlítja az egyes hengerek egyedi forgatónyomaték-hozzájárulásait. Az elmaradó henger felismerható anélkül, hogy bármi szétszerelésre lenne szükség.
• Üzemanyag-korrekció visszaállítása (A/F): A megtanult keverékkorrekciókat nullára állítja vissza, majd a vezérlőegység újra beállítja a lambdaszenzor jelére.
• Automata váltó tanulása: Az automata sebességváltó önálló tanulási folyamatát újra végigmegy, helyreállítva a váltás minőségét a karbantartás vagy olajcsere után.
• Indítás-leállítás be- vagy kikapcsolása: Meghatározza, hogy a jármű automatikusan leállítja-e a motort állóhelyzetben.
• Hűtőrendszer légtelenítése: Az elektromos hűtőfolyadék-szivattyút futtatja, hogy a lerakódott levegő a folyadékkal kikerüljön.

Kipufogó utógázkezelés:

• Koromszűrő regenerálása (DPF): Végzi el a kényszerre generálást és a szűrőcsere után visszaállítja a terhelési és tengely adatait.
• Benzin részecskeszűrő regenerálása (GPF): Ugyanez a kezelés az egyenes benzinmotor részecskeszűrőjéhez.
• AdBlue visszaállítása: Zurück az SCR-rendszer számlálóit és tanult értékeit az AdBlue feltöltése vagy az adagolószivattyú munkája után.
• EGR beállítása: Az egzózgáz-visszacirkulációs szelep véghelyzeteit és folyámanméreteit újra megtanítja tisztítás vagy csere után.
• NOx-szenzor visszaállítása: Törlödik a régi szenzor korrekciós értékei, így az új az alapértéktől kerül beállításra.

Fékerendszer:

• Elektronikus parkolófék kezelése: Mozgatja a hátsó féknyerges dugattyúkat szerviz helyzetbe és vissza, így az agy és a tárcsa csere nélkül lehetséges.
• ABS légtelenítés: A szivattyú és a szelepek a szabályozási blokkban működnek, hogy a nyomáslevegő, amely a rendszer megnyitása után marad, végül kikerüljön.

Felfüggesztés és kormányzás:

• Kormányzási szögszenzor nullázása (SAS): Rögzíti, hogy mely szenzorérték tartozik az egyenes vonalú utazáshoz. Ha ez a nullpont eltér, az ESP hibás időpontban avatkozik be.
• Felfüggesztés kalibrálása: Beállítja a haladási magasságot, és a szenzor vagy vezérlőmodul munkája után ismét megtanítja a magasságérzékelőket.

Biztonság, gumiabroncsok és vezetési segédletek:

• Légzsáknavigáció feloldása: Eltávolítja a tárolt ütközési adatokat és a kapcsolódó hibakódokat az airbagok és övfeszítők megújítása után.
• Gumiabroncs nyomásszabályzó rendszer alaphelyzetbe állítása (TPMS): A rendszer alaphelyzetbe állítása és a figyelmeztetés törlése szenzor, gumiabroncs vagy kerék cseréje után.
• Gumiabroncs méretének rögzítése: A szerelt gumiabroncs méretét rögzíti az irányítóegységben.
• Motorindítás-lezáró rendszer (IMMO): Kulcsok tanítása, elveszett kulcsok eltávolítása a memóriából és az irányítóegység hangolása a járműhöz.
• Kulcs- és chipfeldolgozás (IMMO PROG): Opcionális funkció az alkatrészszintű munkához: kulcschipek olvasása és írása, EEPROM és MCU memória elérése, valamint a motor- és váltóirányítóegységek memóriájának szerkesztése. Ehhez a T-Ninja Box szükséges.
• Adaptív tempomatot tanító funkció: Egy cserélt vagy javított rendszerirányítóegység regisztrálása a járműben. A radar fizikai igazítása külön ADAS kalibrációs eszközzel történik.

Belső felépítmény, karosszéria és világítás:

• Tetőablak beállítása: A tetőablak viselkedésének szabályozása: zárás, automatikus zárás esőben, csúsztatási és döntési memóriahelyzetei és azokhoz tartozó hőmérséklet-küszöb.
• Fényszóró-szabályozás kalibrálása (AFS): A fényszórók magasságszabályozásának és sávolya-követő funkcióinak összehangolása a jármű helyzetéhez.
• Ablakok tanítása: Az oldalablakok felső és alsó helyzeteinek újbóli rögzítése, a csípés elleni védelem és az egy érintéses kezelés helyreállítása.
• Ülések tanítása: Egy cserélt vagy javított memóriafunkcióval rendelkező ülés újbóli párosítása a kezeléssel.
• Klímaberendezés tanítása: A keverési és elosztó szelepek véghelyzeteinek újbóli megkeresése a keverő motor vagy a kezelőpanel cseréje után.

Elektromos rendszer és járműadatok:

• Akkumulátor regisztrálása (BMS): Az új akkumulátor típusát és kapacitását továbbítja az töltőrendszerhez és törli a betanított öregedést. Ha ez elmarad, a jármű a régi akkumulátor profilja szerint töltődik.
• Kilométeróra-állás írása: Állítja be a kilométeróra-állást az irányítóegységben, az eredeti állás átvételéhez a műszerfal cseréje után.
• Forgótengelyek szöge kalibrálása: Hibrid és elektromos járműveknél rögzíti a forgórész-szenzor által mért forgórész-helyzete és a mágneses mező tényleges helyzete közötti különbséget. Ha ez a szög elcsúszik, a hajtás veszteszi nyomatékot és hatékonysági.
• Nagyfeszültségű akkumulátor olvasása: Hibrid és elektromos járművek akkumulátor-csomagjának állapotát és hibakódjait kéri le.
• Szállítási mód feloldása: Befejeződik az üzemi állapot, amely szállítás és tárolás során korlátozza a fogyasztást és meghatározott kényelmi funkciókat kikapcsol.
• Nyelv váltása: Módosítja a jármű központi kezelőpaneljének nyelvét.

Speciális funkciók és lehetőségek:

A Topdon Phoenix Max további funkciókkal rendelkezik az irányítóegységek programozásához és kódolásához, a biztonságos járműhálózatok eléréséhez, valamint a munka rögzítéséhez és támogatásához.

Programozás és kódolás:

• Online programozás: Az irányítóegység szoftver-fájlját a gyártó szerveréről letölti és a járműbe írja. Tizenhárom márkához megadva: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru és Hyundai. A lefedettség márkánként egy bizonyos modellév végéig terjed.
• Online kódolás: Lekéri a kódolási adatokat a gyártótól és beírja azokat, így egy cserélt modul átveszi a jármű kivitelezési konfigurációját. Tizenkét márkához: Audi, BMW, Jaguar, Land Rover, Mercedes-Benz, Nissan, Porsche, Renault, Seat, Skoda, Subaru és Volkswagen.
• Offline programozás: Szoftvert ír be a gyártservezer közreműködése nélkül, Ford, Mazda, Opel és Vauxhall számára megadva.
• Irányított funkciók (VAG): Végigmegy a Volkswagen, Audi és Skoda által előírt lépéseken, a készülék felügyeli a sorrendet és a feltételeket.
• Beállítás és hangolás (VAG): Paraméterezést, funkciók aktiválását és kalibrálási, valamint beállítási rutinokat végez a Volkswagen és Audi számára.
• Rejtett funkciók feloldása: Bekapcsol gyári beállításokat, amelyek gyárilag ki vannak kapcsolva, például képernyő-megjelenítés vezetés közben és figyelmeztető jelek viselkedése. Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota és Honda számára megadva.

Biztonságos hálózati hozzáférés:

• FCA Secure Gateway: A 2017. modellév óta nyitja meg a Fiat, Chrysler, Jeep, Dodge, Alfa Romeo és Maserati védett átjáróját, ezt követően a hibakódok törlése, kezelés és kalibrálás újra lehetséges. Külön engedélyezésre szükség van.
• Renault Secure Gateway: Hozzáférést biztosít a közelmúltbeli Renault-, Dacia- és RSM-modellek biztonsított diagnosztikai portjához. Itt is külön engedélyezésre van szükség.
• VAG SFD: Feloldja a Volkswagen, Audi, Skoda és Seat SFD-vel védett irányítóegységeit a kódolás és kezelés számára.
• Nissan Secure Gateway: A közelmúltbeli Nissan-modellek biztonsított portját nyitja meg.

Járműazonosítás és vizsgálati módszerek:

• Automatikus járműfelismerés: Kiolvasás az irányítóegységből a VIN-ből és betölti a megfelelő diagnosztikai szoftvert, anélkül hogy kézzel mehetne végig márka, modell és építési év szerint.
• VIN beolvasása a kamerával: A beépített kamerával rögzíti a alvázszám vonalkódját. Ha a kódot nem olvassa be, a szám továbbra is begépelhető.
• Gyors vizsgálat: Rövid idő alatt megvizsgálja a járművet és egészségügyi összefoglalót nyújt: mely rendszerek vannak jelen és hol vannak hibakódok.
• Teljes rendszervizsgálat: Egyenként megvizsgálja az egyes meglévő rendszereket, a javítás megkezdése előtt teljes képet nyújt.
• Célzott vizsgálat: Megnyit egy kézzel kiválasztott irányítóegységet, hasznos, ha a panasz már egy rendszerre redukálódott.
• Tíz OBD mód: Az teljes jogszabályi OBD csomagot kezeli, beleértve a tárolt és alvó kódokat, mérési értékeket, oxigénszenzor-teszteket és az emissziós ellenőrzések készenlétét.

Mérés és rögzítés:

• Pillanatfelvétel a meghibásodásnál: Megőrzi a mérési értékeket olyan módon, ahogy azok voltak abban a pillanatban, amikor a hibakódot törölték, így a körülmények utólag értékelhetőek.
• Élő adatok felvétele és visszajátszása: A próbaüzem alatt mérési értékek sorozatát rögzíti, majd később képkocka képkocka után lejátssza azokat. Rövid ideig tartó eltérések, amelyeket vezetés közben nem lehet leolvasni, így felmerülnek.
• Összevetés referenciával: Az elsajátított értékeket egy jól működő jármű korábbi rögzítésétől függetlenül helyezi el.
• Képernyőképek és nyomtatás: Az képet filmként vagy képként rögzíti, hasznos egy mérés megőrzésére vagy egy munkatársnak vagy szállítónak való bemutatásra.

Jelentéskészítés és műhelyadminisztráció:

• Diagnosztikai jelentés: A munkamenetet a javítás előtti és utáni jelentésbe rögzíti, járműadatokkal, talált kódokkal és végrehajtott intézkedésekkel. Menthető és megosztható.
• Szervizadatok a jelentésben: A cég nevét és adatait beírhatja a jelentésbe, hogy saját dokumentumként továbbítható legyen az ügyfélnek.
• Ügyfélkezelés: Tárolja az ügyfél- és járműadatokat a végzett diagnosztikához.
• Előzmények: Járműnként megőrzi az összes korábbi munkamenetet a megfelelő adatokkal, hogy az ismétlődő panasz az előző méréshez hasonlítható legyen.

Támogatás és referencia:

• Távolsági támogatás: Távoli techniciannak hozzáférést biztosít az eszköz képernyőjéhez, hogy segítsen egy nehéz diagnosztika során.
• Visszajelzés a gyártónak: Az utolsó húsz tesztjelentést elküldi, ha egy járművet nem ismeri fel megfelelően vagy egy funkció nem működik, hogy a szoftver probléma orvosolható legyen.
• Javítási adatok: Hozzáférést biztosít a Mercedes-Benz, BMW, Volkswagen, Audi és Porsche gyári adataihoz 2011-től.
• Hibakód könyvtár: Tárolja az OBD-hibakódok jelentését, kereshető akkor is, ha nincs csatlakoztatott jármű.
• Lefedettségi lista: Márka és modell szerint megjeleníti, mely rendszerek és funkciók érhetők el valójában, megtekinthető a jármű érkezése előtt.
• Oktatási anyag: Olyan felvételeket tartalmaz, amelyekben egy bizonyos modell funkcióját mutatják be.

Az eszköz kezelése:

• Egylépéses frissítés: Az összes kijelölt járműszoftvert és az alkalmazást egy lépésben frissíti WiFi-n keresztül, közvetlenül az eszközön.
• VCI-karbantartás: Aktiválja az MDCI Pro-t, és szükség esetén helyreállítja a modul belső vezérlőprogramját vagy rendszerét az eszközből.
• Képernyő-kivetítés: HDMI-kimenetel keresztül nagyobb monitorra küldi a képet, hasznos egy megállapítás magyarázatához vagy sematikus munka során.

Opcionális bővítõmodulok:

A Topdon Phoenix Max funkcionalitása különféle választható hardvermodulokkal és szoftverlizencelésekkel bővíthető. Ezek a bővítések az extra diagnosztikai lehetőségek hozzáadására lettek kifejlesztve.

Hardvermodulok és kiegészítõk:

• Phoenix Scope oszcilloszkóp: Négysávos oszcilloszkóp hullámformákhoz, amely nem mutat élő adatokat: gyújtási kép, főtengely- és nokkentengely-szenzor mintája, injektorsegédáram és maga a CAN-vonal kommunikációja. Tekintse meg az oszcilloszkópot.
• BTMobile ProS akkumlátor-teszter: Értékeli az akkumulátor hidegindítási áramát és belső ellenállását, méri az indítási áramot terhelés alatt, és ellenőrzi, hogy az alternátor mit szolgáltat vissza. Tekintse meg az akkumlátor-tesztert.
• T-Ninja Box kulcsadapter: Az IMMO PROG funkcióját használhatóvá teszi: kulcscsipek olvasása és írása, speciális kulcsok létrehozása és vezérlőegység memóriájának elérése. Tekintse meg a T-Ninja Box-ot.
• HD nem-16 tüskés kabelkészlet: Csatlakozókábelek teherautókhoz, buszokhoz és traktorokhoz, amelyek ritkán rendelkeznek a szokásos 16 tüskés OBD2-csatlakozóval. Tekintse meg a kabelkészletet.
• Phoenix ADAS-kalibrációs rendszer: Állvány irányító panelekkel az adaptív tolatóradarhoz, vészfékasszisztenshez, sávtartó figyelmeztetéshez és -korrekciós funkcióhoz, éjszakai látáshoz, a mögötte járművek észleléséhez és holttér-megfigyeléshez. Az eszköz vezényli az eljárást; maga a kalibrációs rendszer külön berendezés.
• TC001 hőkamera: Láthatóvá teszi a hőmérséklet-különbségeket: egy fék-féknyereg, amely aktiválódik, egy hűtő, amely helyileg hideg marad, egy szélvédő-melegítés szünettel, egy vezérlőegység, amely túl meleg lesz.

Szoftver modulok és licencek:

• HD szoftver-licenc: Megnyitja a nehéz kereskedelmi járművek diagnosztikai szoftverét. A vásárláshoz 12 hónap frissítés tartozik. Tekintse meg a HD-licencet.
• EV-csomag: Elektromos és hibrid járművek nagyfeszültség-rendszereinek bővítése, a megfelelő akkumulátor-csomaghoz csatlakozásokkal. Tekintse meg az EV-csomagot.
• FCA (SGW) engedélyezési licenc: Éves licenc, amely feloldja az FCA-márkák átjáróját. Tekintse meg az FCA-licencet.
• VAG SFD engedélyezési licenc: Éves licenc az SFD által védett VAG-csoportos vezérlőegységekhez. Tekintse meg a VAG SFD-licencet.
• SGW Multi-Access csomag: Az FCA, Renault, VAG-csoport és Nissan engedélyezéseit egy éves licencben egyesíti. Tekintse meg a csomagot.
• Frissítés-licenc: Meghosszabbítja a szoftver-licencet az eszköz sorozatszámához. Tekintse meg a frissítés-licencet.

Támogatott járműmárkák:

A Topdon Phoenix Max több mint 200 járműmárkát támogat, régiónként csoportosítva. A lefedettség modellenként és építési évtől függően változhat.

• Európai: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Ázsiai: Acura, Ashok Leyland, Changhe Suzuki, Daewoo, Daihatsu, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Renault Samsung, Saipa, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikai: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln, Tesla
• Kínai: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors, Hafei, Haima, JAC, Jinlong, JMC, Joylong, Karry, Leopaard, Lifan, Maxus, MG, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

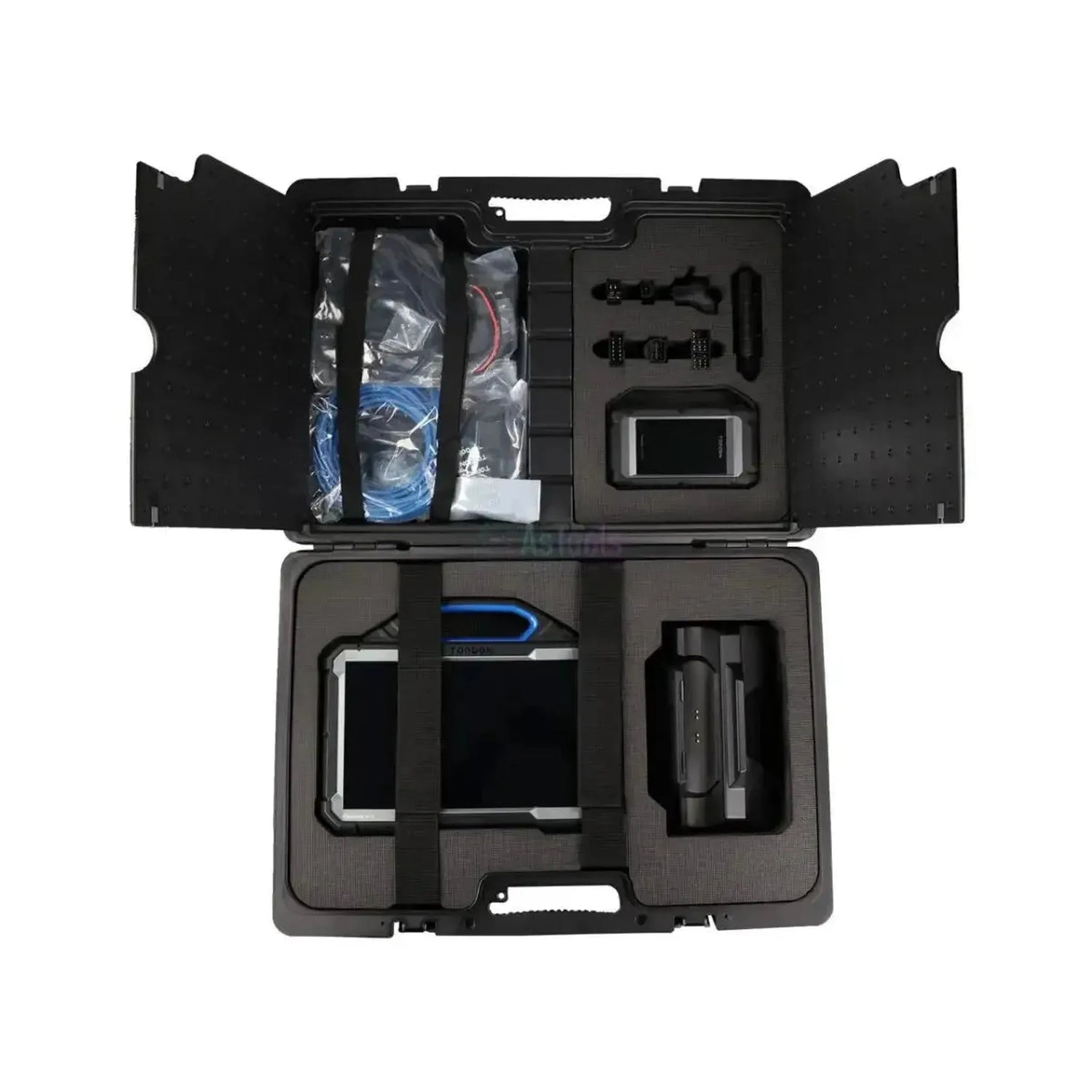

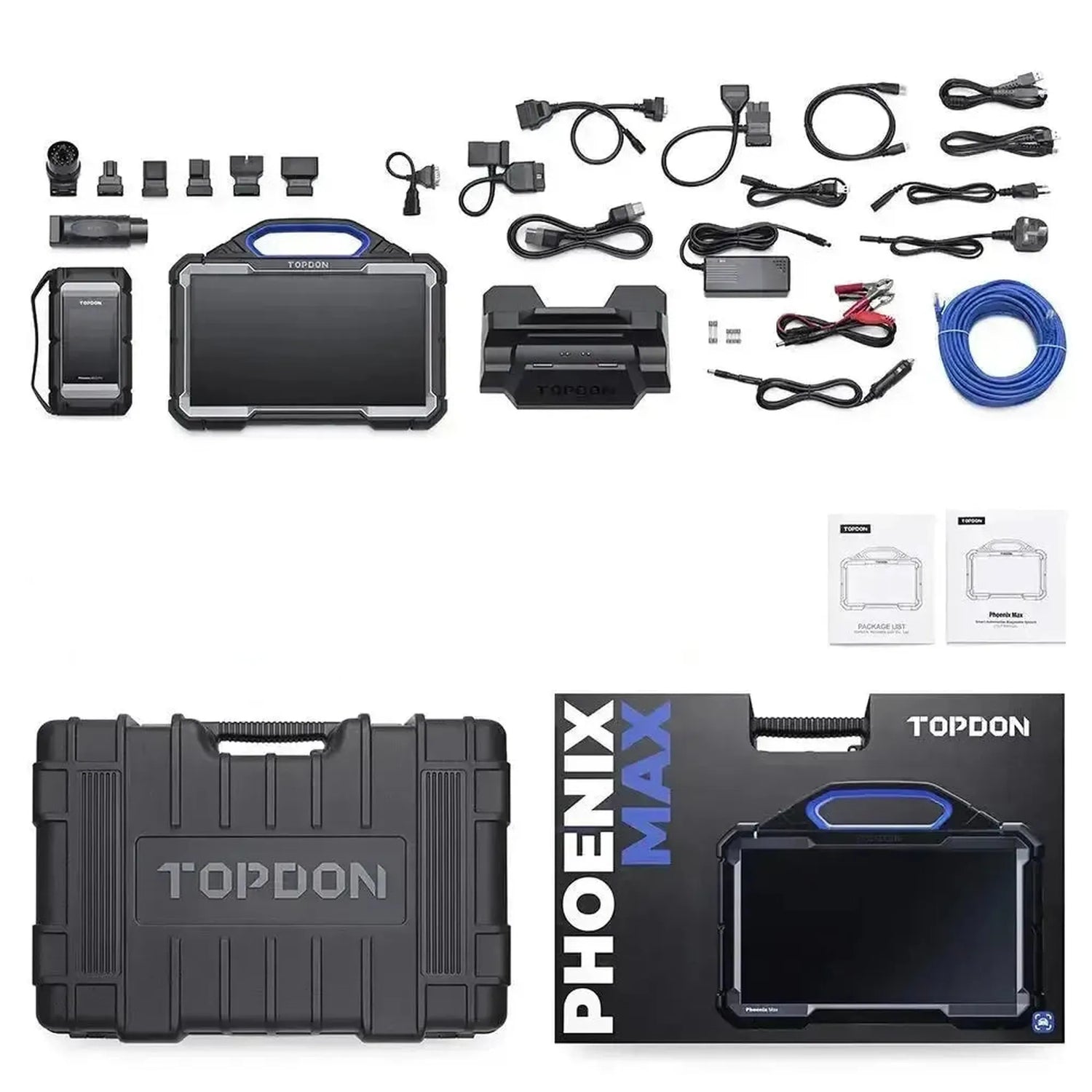

Csomagolás tartalma:

• 1x Topdon Phoenix Max diagnosztikai eszköz
• 1x Phoenix MDCI Pro VCI
• 1x Fő diagnosztikai kábel
• 1x USB Type-A Type-B adatkábel
• 1x BMW F-keret programozási kábel
• 1x Ethernet-kábel
• 1x USB LAN adapter
• 1x AC-hálózati kábel
• 1x Tápellátási adapter
• 1x Szivargyújtó-csatlakozó tápkábel
• 1x Akkumulátor csipesz kábel
• 1x OBD-I adapter
• 1x B-20 adapter (BMW)
• 1x BZ adapter (Mercedes-Benz)
• 1x CR-6 adapter (Chrysler)
• 1x G/V-12 adapter (GM és VAG)
• 1x HA-3 adapter (Honda)
• 1x NN-14+16 adapter (Nissan)
• 1x TA-17 adapter (Toyota)
• 1x TA-22 adapter (Toyota)
• 4x Biztosíték 5 x 20 mm
• 2x Biztosíték 6 x 30 mm
• 1x Felhasználói útmutató
• 1x Jelszólevél

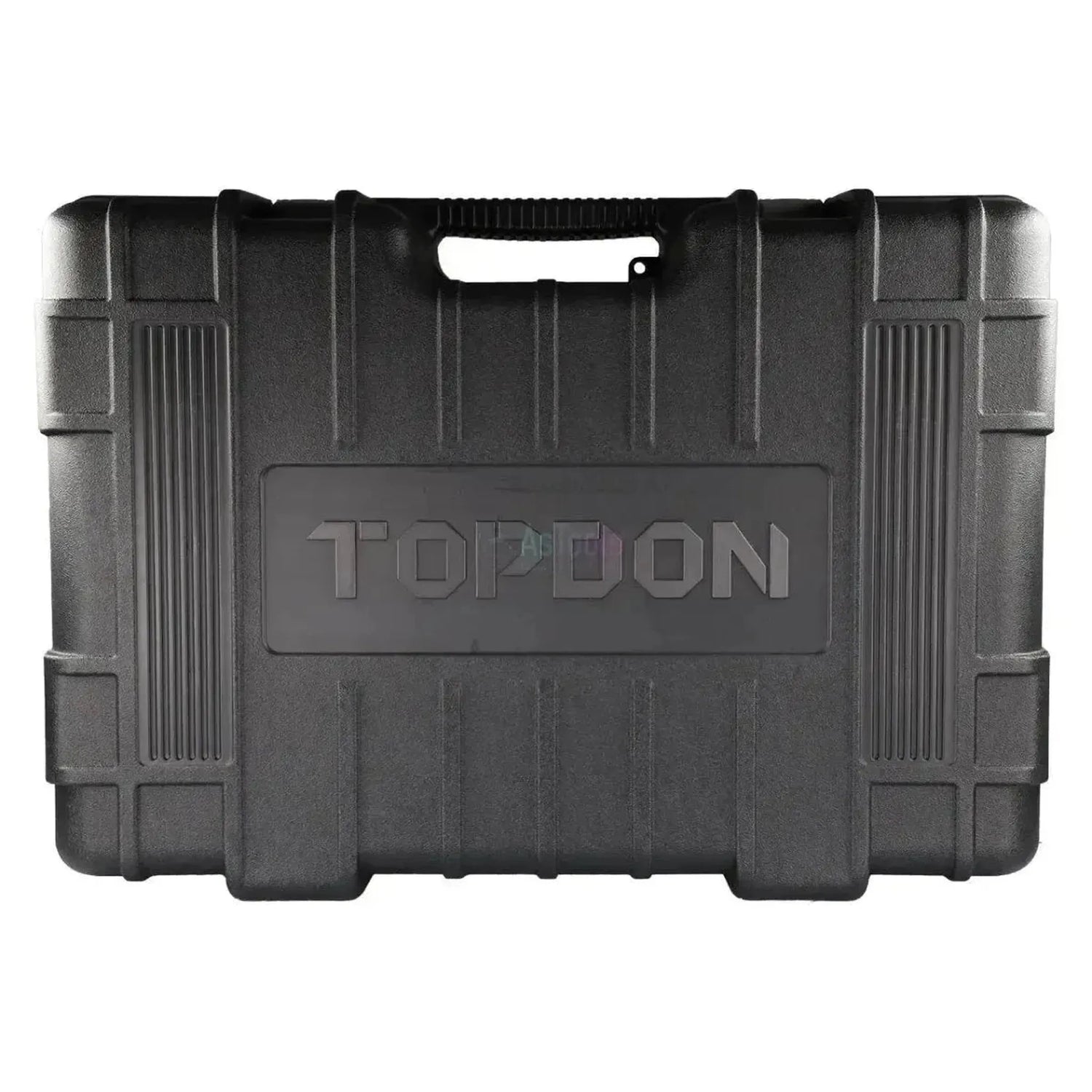

• 1x Tárolókoffer

Licenc információ:

A Topdon Phoenix Max szoftverlicenc tartozék. Az alábbiakban található feltételek az érvényességi időre és annak meghosszabbítására vonatkoznak.

• 24 hónap frissítés ingyenes: Az személygépkocsik és kisteherautók licensze 24 hónapig érvényes az eszköz aktiválásától számítva.
• Éves meghosszabbítás: Ezt követően a licenc az eszköz sorozatszámára vonatkozóan hosszabbítható meg. Tekintse meg a frissítési licencet.

Ha a licenc lejár, az eszköz továbbra is az utolsó telepített szoftververzióval működik, és a rendszer- valamint alkalmazásfrissítések továbbra is normálisan érkeznek. Az újabb szoftververziókban szereplő járművek és a szerver által igényelt funkciók, például az online programozás, nem lesznek elérhetők.

Műszaki jellemzők:
