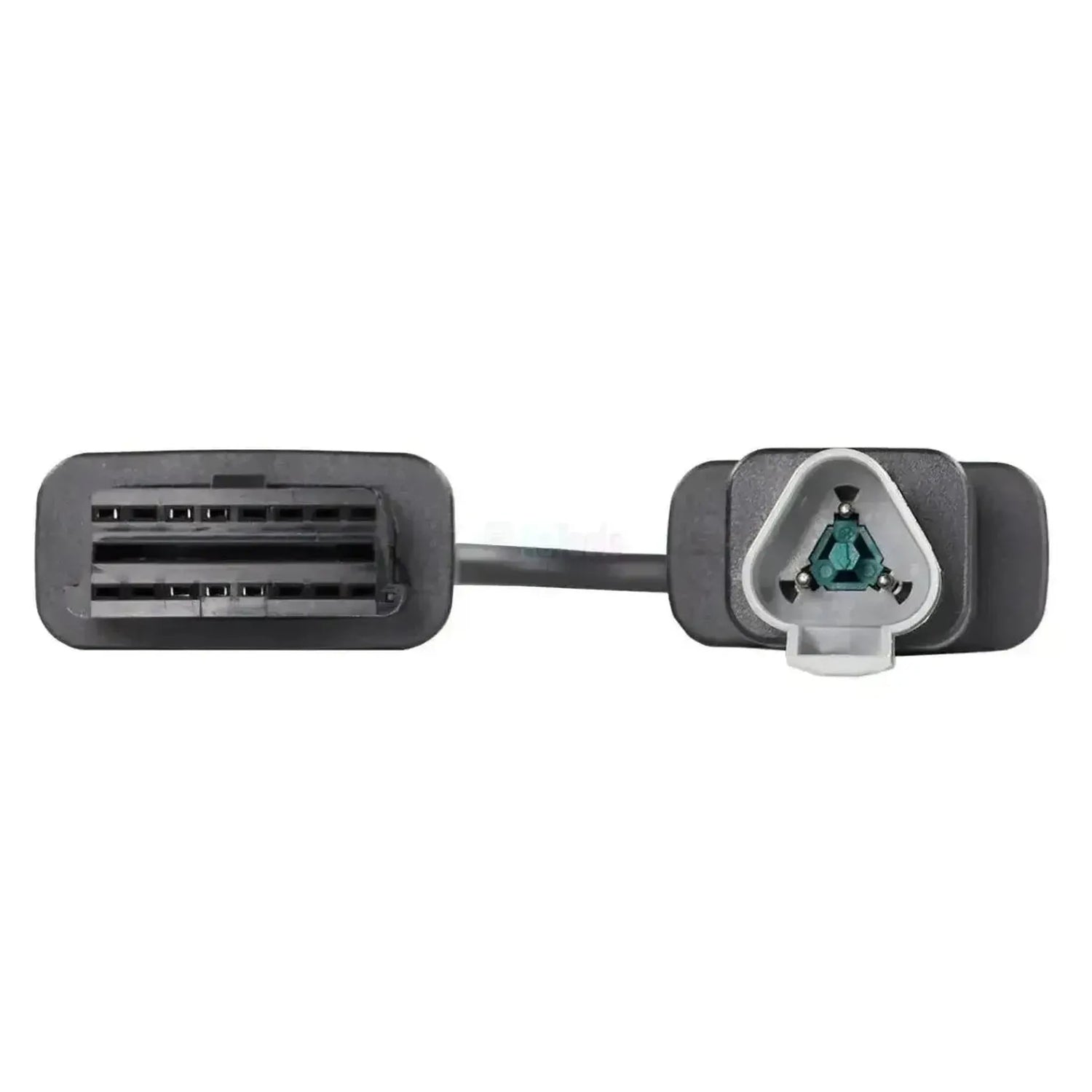

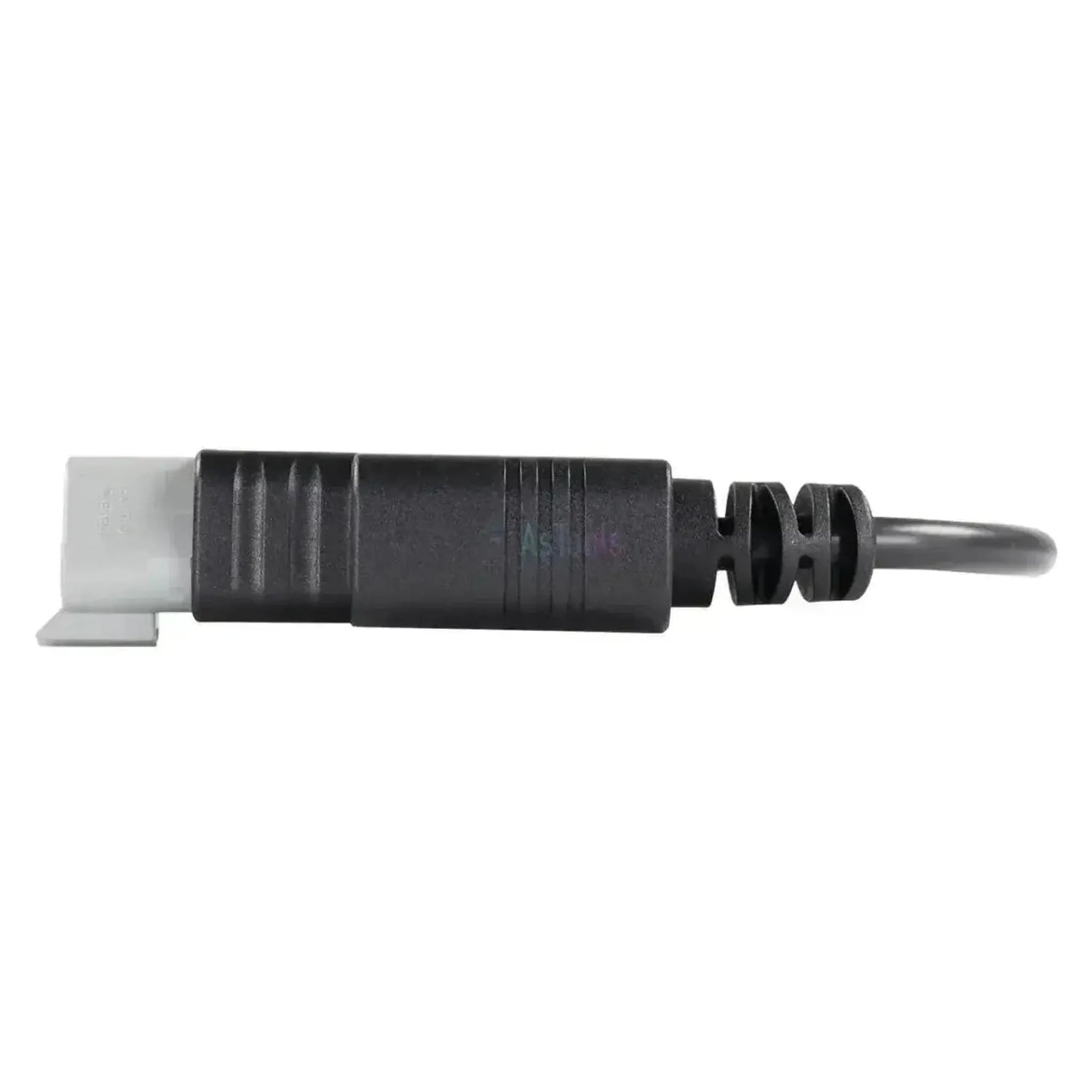

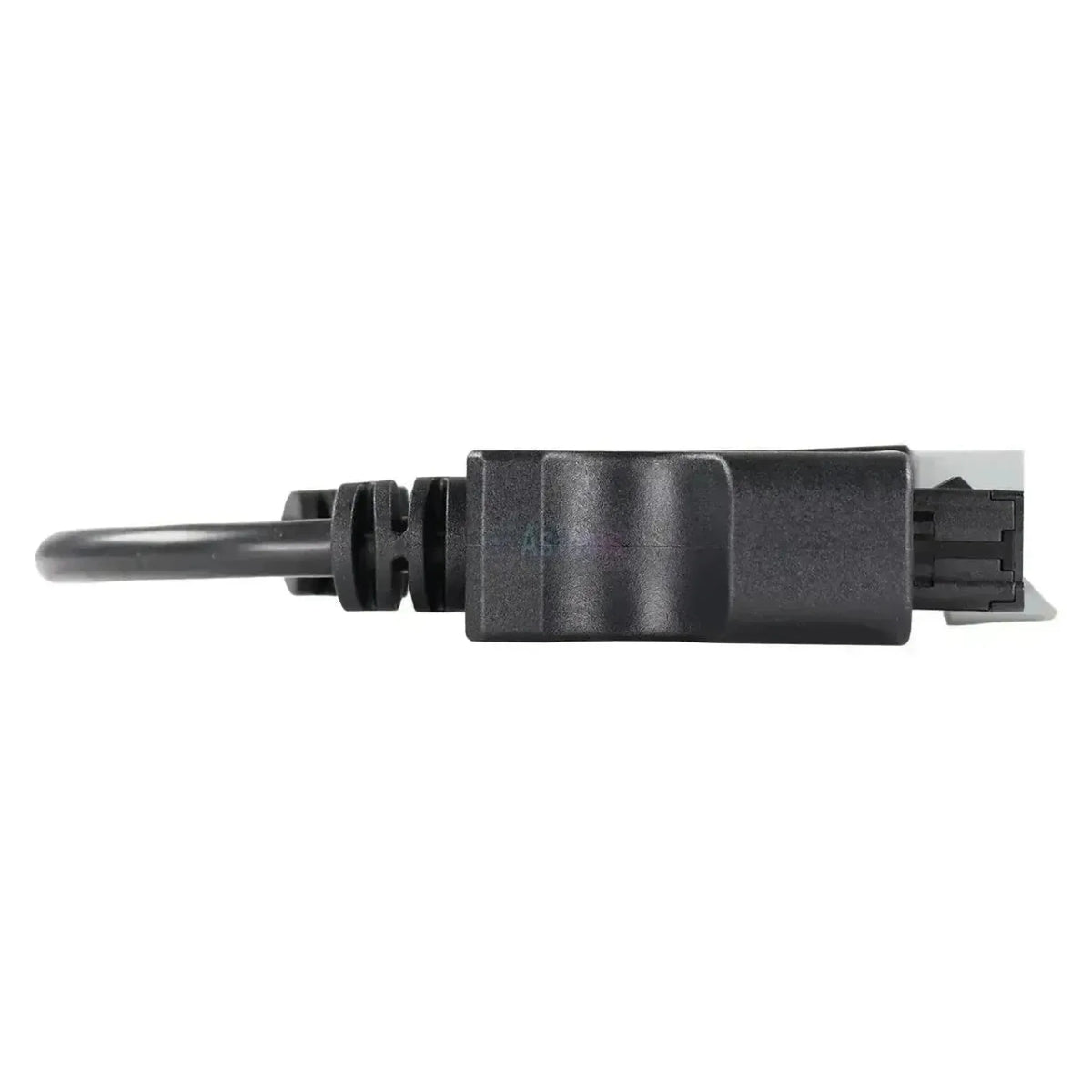

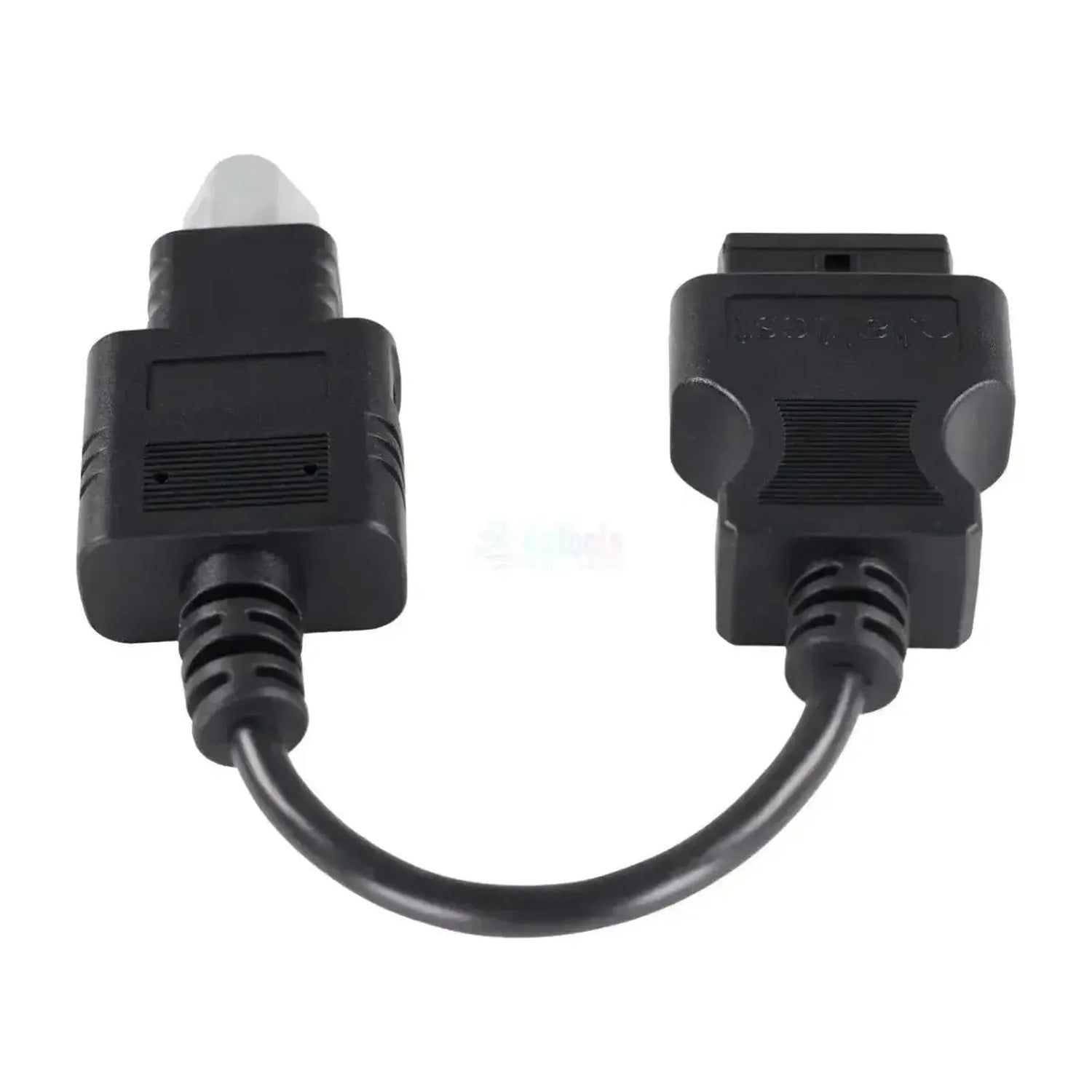

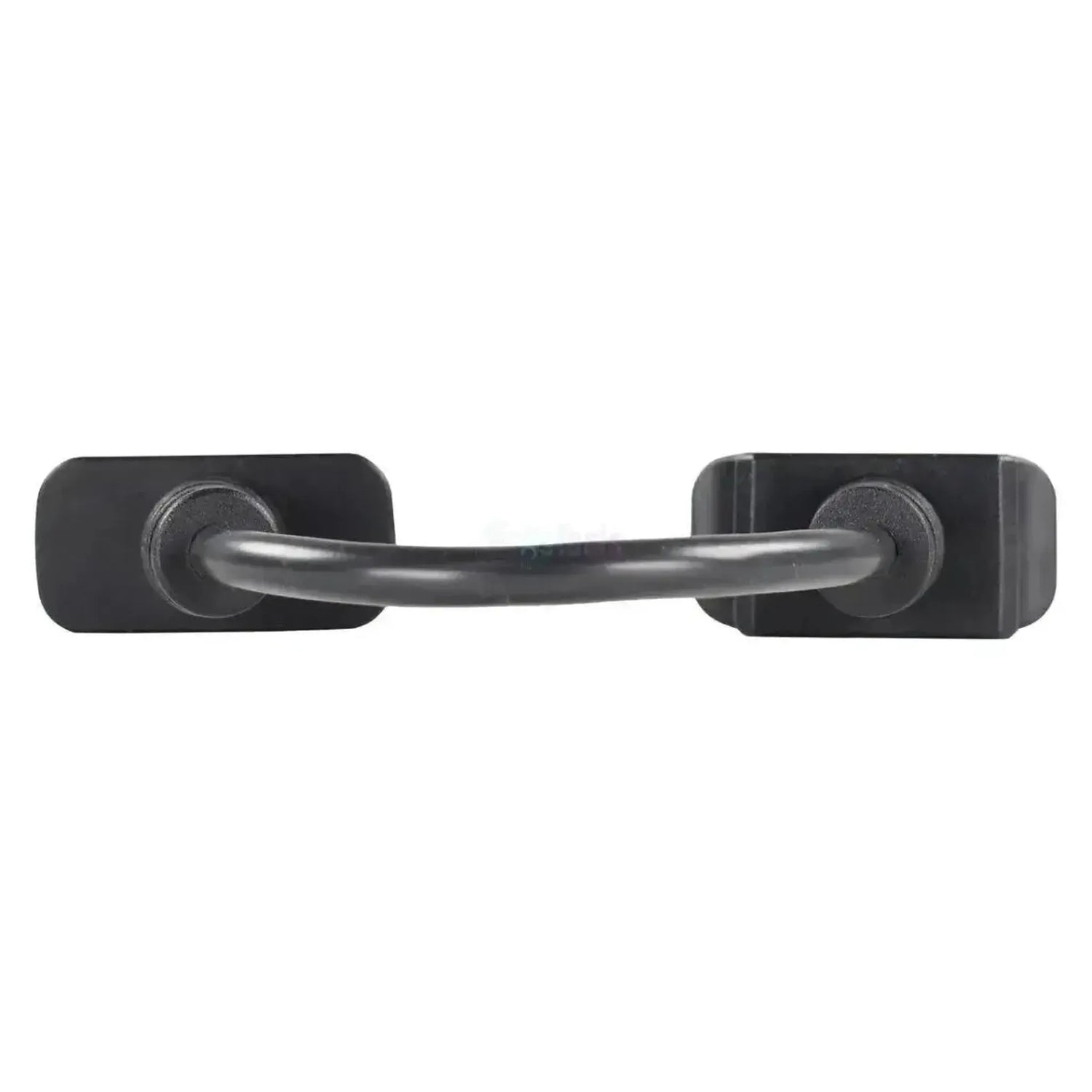

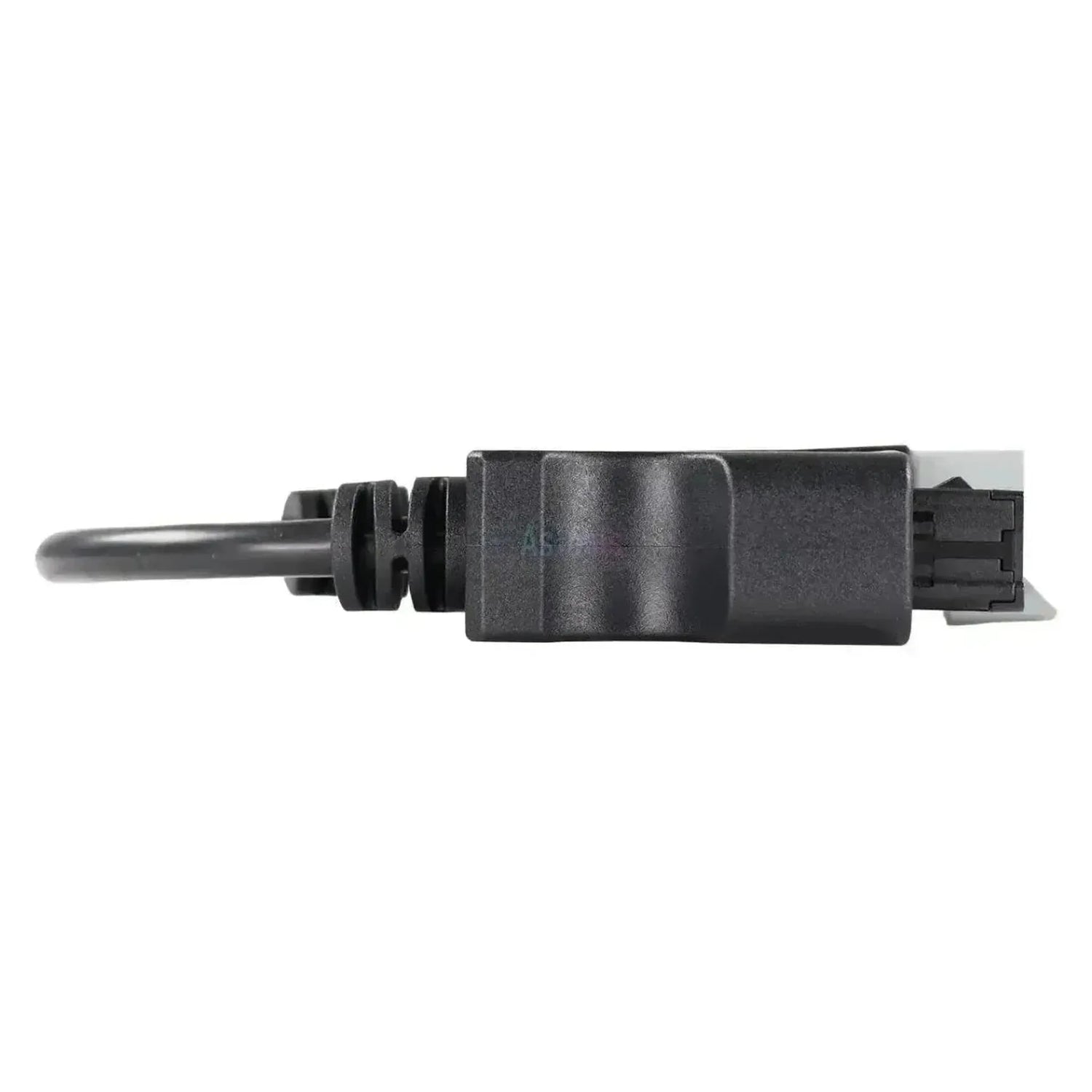

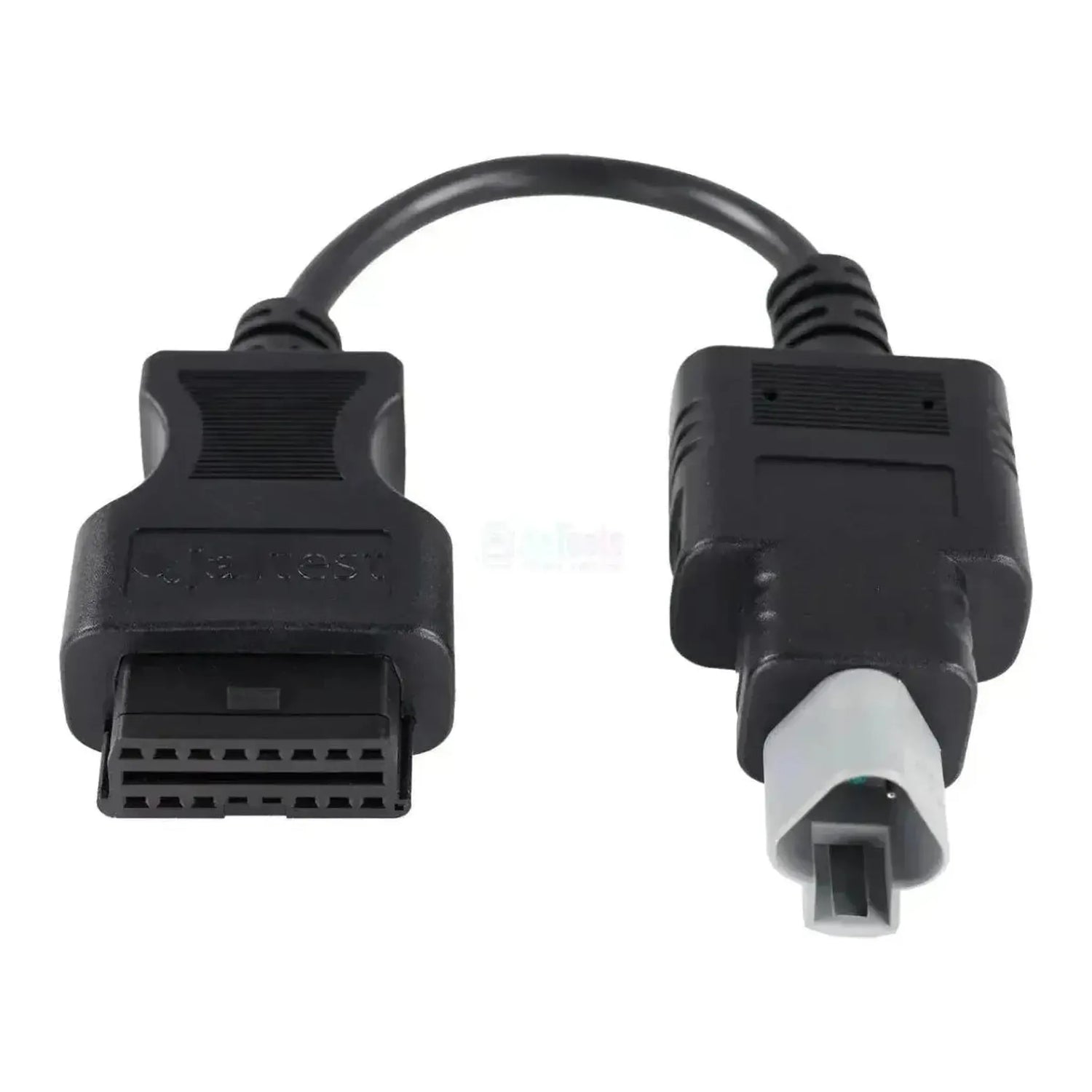

A Jaltest JDC609A az Evinrude külső motorokhoz készült diagnosztikai kábel, amely a gyári 3-tüskés csatlakozóval rendelkezik. A motor oldalán egy szürke 3-tüskés csatlakozó található egy fekete elosztóházban; az interfész oldalán a kábel a Jaltest diagnosztikai kábel 16-tüskés OBD2 csatlakozójára végződik. Különlegessége az elkülönített tápvezeték: ugyanebből az elosztóházból egy piros és egy fekete vezeték vezet ki akkumulátor kapcsokkal, amelyekkel a csatlakozást közvetlenül a hajó akkumulátorából táplálhatja.
Ezzel a csatlakozással a Jaltest felszerelés ki tudja olvasni a motorvezérlést és a kezelési elektronikát: Az ECM az 1999-2001-es EFI motorokból, az EMM a FICHT RAM és E-TEC motorokból, az EMM G2 az E-TEC G2-ből és az EST, a G2 gázkezelésből és váltókezeléséből. A motorvezérléseken az teljes funkciólistával érhető el, beleértve a paramétereket, kalibrációt és visszaállítást; az EST-nél az élő adatok hiányoznak. Az Evinrude három motorgeneráción keresztül ugyanazt a diagnosztikai vonalat használta, így egyetlen csatlakozó elegendő. A kábel a Jaltest Marine része.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK
Alkalmazások és funkcionalitások
Ezzel a csatlakozással az Evinrude külső motor motorvezérléséhez és a legújabb generációnál a gázkezeléshez és váltókezeléshez férhet hozzá a Jaltest szoftverrel. Melyik egységet találja, az motorgenerációtól függ: ECM az EFI motoroknál, EMM a FICHT RAM és E-TEC motoroknál, EMM G2 az E-TEC G2 motoroknál. Az alábbi egységek a Jaltest Marine Evinrude támogatásából származnak.
Elérhető vezérlőegységek
- EMM, motorvezérlés: A FICHT RAM és E-TEC motorok motorkezelési modulja, hibakódokkal, mérési értékekkel, komponensirányítással, vezérlőegység adatokkal, paraméterekkel, kalibráció és visszaállítás lehetőséggel, valamint élő adatokkal.
- EMM G2, motorvezérlés: Ugyanez a modul az E-TEC G2-n, ugyanez a széles funkciólistával.
- ECM, motorvezérlés: Az 1999-2001-es EFI motorok motorvezérlése, szintén hibakódokkal, mérési értékekkel, komponensirányítással, paraméterekkel, kalibráció és visszaállítás lehetőséggel.
- EST, gázkezelés és váltókezelés: Az E-TEC G2 kezelőrúdok vezérlőegysége, hibakódokkal, mérési értékekkel, komponensirányítással, vezérlőegység adatokkal, paraméterekkel és kalibráció lehetőséggel.
Mit tehet
- Hibakódok olvasása: A motorvezérlés hibaemlékeztetőjét olvasni, a detektált hiba leírásával.
- Mérési adatok megtekintése és élő nyomon követés: az aktuális érzékelő értékeit valós időben követheti, míg a motor működik.
- Komponensek irányítása: Szelephajtások közvetlen irányítása, például hengeregyensúly-teszt céljára.
- Paraméterek beállítása és kalibrálása: Konfigurációk beállítása és kalibrációs eljárások végrehajtása.
- Karbantartás visszaállítása: Számlálók és értékek visszaállítása egy beavatkozás után a motorvezérléseken.
Kompatibilis járművek és alkalmazások
A csatlakozó döntő, nem a modell. Ez a kábel bármely Evinrude külső motorhoz illeszkedik a 3-tüskés diagnosztikai csatlakozóval. Az Evinrude ezt a vonalat három motorgeneráción keresztül megtartotta, az 1999-es EFI-motoroktól az E-TEC G2-ig. Felismerhető a szürke csatlakozó három tüskével a fekete házban; a motor típusszáma kevésbé meghatározó.
Evinrude:
- EFI-sorozat: 40 EFI, 50 EFI és 70 EFI [1999-2001]
- FICHT RAM-sorozat: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 és 250
- E-TEC-sorozat: E-TEC 15-től E-TEC 300-ig, beleértve a HO-verziókat is (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO és 250 HO)
- E-TEC G2-sorozat: E-TEC G2 150-től G2 300-ig, beleértve a HO-verziókat is
Csomag tartalma
- 1x Jaltest (JDC609A) | Evinrude 3-tüskés OBD – 16-tüskés OBD2 Adapter kábel | Motorcsónak
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDC609A |
| Típus | Adapterkábel |
| Alkalmazás | Evinrude külső motorok 3-tüskés diagnosztikai csatlakozóval |
| Hossz | 28 - 30 cm |
| Interfész | Jaltest Link V8.1 |
| Motoroldali csatlakozó | Szürke 3-tüskés csatlakozó fekete elosztóházban, elkülönített tápvezetékkel akkumulátor kapcsokkal |
| Interfészoldali csatlakozó | 16-tűs OBD2 |
| Vezérlőegységek | EMM, EMM G2 és ECM (motorvezérlés), EST (gázkezelés és váltókezelés) |
| Szegmens | Motorcsónak |
| Jaltest-modul | Jaltest Marine |
| A kábelkészlet része | Marine-kábel szett hajó (70002008) és külső motor (70002025) |
| Szükséges hosszabbító kábel | JDC100B (2,5 m SUBD-26) a Jaltest Link V9-cel való használathoz |
