Cojali  |  SKU: 2260108

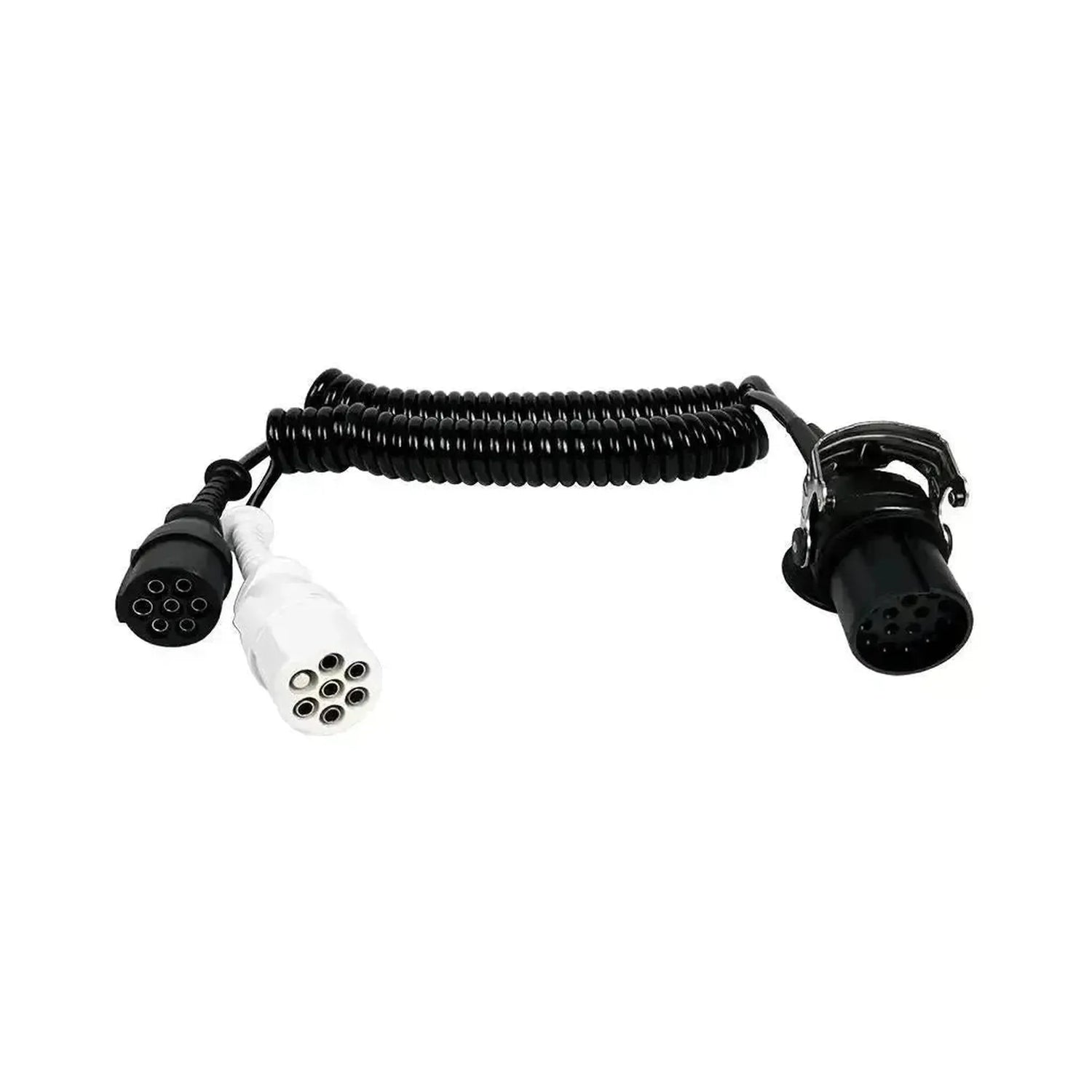

Cojali (2260108) | 15-pólusú – 7-pólusú Type-S/N spirálkábel | Pótkocsi

€87,95 áfával
€72,69 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

A Cojali 2260108 egy 24 V-os spirálkábel, amely egy 15 tűs csatlakozót (ISO 12098) köt össze két 7 tűs csatlakozóval: egy Type N (ISO 1185, fekete) és egy Type S (ISO 3731, fehér) csatlakozóval. Ez a kivitel márkaspecifikus extra tűk nélkül készült.

A kábelt egy 15 tűs csatlakozóval rendelkező vontató és a 24N és 24S 7 tűs csatlakozókkal rendelkező pótkocsi között használja. A Cojali katalógusában opcionális kábelként is szerepel a Jaltest PTE készülékhez, amely a vontató és a pótkocsi közötti tápfeszültséget és jeleket vizsgálja.

ELŐNYÖK

✔Összeköti a 15 tűs csatlakozó összes világítási funkcióját a 24N-nel, valamint a ködfényszórót és a tolatólámpát a 24S-sel.
✔A fekete 24N és a fehér 24S dugasz színével megkülönböztethető, így egy mozdulattal helyesen csatlakoztatható.
✔A 9-es tű állandó +24 V tápfeszültsége a 24S 4-es és 6-os tűjére jut, így mindkét tápfeszültség-tű feszültséget kap a pótkocsin.
✔Maximális hossza 4,1 m, üzemi hőmérséklete -40 és 80 °C között van, ezért a kábel alkalmas mindennapi kültéri használatra.

FIGYELMEZTETÉSEK

✕A 10. tűtől a 15. tűig bezárólag a tűk nincsenek összekötve, a 24N 7-es tűje pedig szabad marad.
✕Ha a vontató márkaspecifikus jeleket használ ezeken a tűkön, válassza a 2260136 (Iveco) vagy a 2260135 (Mercedes-Benz) kábelt.
✕Az EBS/ABS-csatlakozáshoz ezen kívül ISO 7638 szabványú kábelre van szüksége, például a 2260113-ra.
✕Csak 24 V-os rendszerekhez való; 12 V-os pótkocsikhoz a kábel nem való.

Alkalmazási területek és funkciók

A kábel a 15 tűs csatlakozóval rendelkező vontatót köti össze a 24N- és 24S-csatlakozóval rendelkező pótkocsival, vagy tesztkábelként szolgál a Jaltest PTE-hez.

Mit köt össze a kábel

  • Világítás a 24N-hez: Irányjelzők, fékfény és hátsó lámpák.
  • Ködfény a 24S-hez: A 3-as tűtől a 24S 7-es tűjéig.
  • Tolatólámpa: A 8-as tűtől a 24S 3-as tűjéig.
  • Tápfeszültség a 24S-hez: A 9-es tűtől a 24S 4-es és 6-os tűjéig.
  • Földelés: 4. tű a két csatlakozó 1. tűjéhez.
  • Nincs összekötve: A 10. tűtől a 15. tűig bezárólag.

Mit tehet

  • Csatlakoztatás: A vontató és a pótkocsi elektromos összekötése.
  • Tesztelés: A jelek leolvasása Jaltest PTE-vel.
  • Csere: Egy kopott spirálkábel cseréje.

Használat

  1. Csatlakozók ellenőrzése: Ellenőrizze, hogy a tűk tiszták és egyenesek-e.
  2. Type N csatlakoztatása: Dugja a fekete csatlakozót a pótkocsi 24N aljzatába.
  3. Type S csatlakoztatása: Dugja a fehér csatlakozót a pótkocsi 24S aljzatába.
  4. 15 tűs csatlakoztatás: Dugja a 15 tűs csatlakozót a vontatóba vagy a PTE-be.
  5. Funkciók ellenőrzése: Ellenőrizze a világítást és a tápfeszültséget funkciónként.

Kompatibilis járművek és alkalmazások

Meghatározó a vontatón lévő, ISO 12098 szerinti 15 tűs csatlakozó. A pótkocsin ISO 1185 és ISO 3731 szerinti 7 tűs csatlakozókra van szükség.

ISO 12098 átalakítása ISO 1185 és ISO 3731 szerintivé:

  • 15 tűs csatlakozóval rendelkező vontatók: 24N és 24S csatlakozóval rendelkező pótkocsihoz.
💡
Jó tudni: A három, 15 tűs és 2 x 7 tűs kábel csak a tűkiosztásban különbözik. A 2260108 a 10. tűtől a 15. tűig bezárólag szabadon hagyja a tűket, a 2260136 a 10., 11. és 12. tűt is összeköti, a 2260135 pedig a 12. és 15. tűt köti össze. A Type N fekete, a Type S fehér.

Csomagtartalom

  • 1x Cojali (2260108) | 15 tűs - 7 tűs Type-S/N spirálkábel | Pótkocsi

Műszaki adatok

Általános

A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
Cojali
A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
Spirálkábel

Csatlakozók

A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
15 pólusú dugó (ISO 12098)
Milyen fedélzeti feszültségen működik a kábel. A teherautók és pótkocsik általában 24 V feszültséget használnak.Feszültség
24 V
Milyen hőmérséklet-tartományban használható biztonságosan a kábel.Üzemi hőmérséklet
-40 és 80 °C között

Méretek és tömeg

A kábel hossza. A hosszabb kábel nagyobb mozgásteret ad nehezen megközelíthető csatlakozónál.Kábelhossz
410 cm
A kábel vagy adapter tömege.Tömeg
1,59 kg
Hivatkozási szám
2 260 108

További műszaki adatok

Alkalmazás
Elektromos összeköttetés vontató és pótkocsi között
Vontatójármű oldali csatlakozó
15 tűs ISO 12098 (hím)
Pótkocsi oldali csatlakozó
7 tűs Type N (ISO 1185, fekete) és 7 tűs Type S (ISO 3731, fehér)
Szabvány
ISO 12098, ISO 1185, ISO 3731
