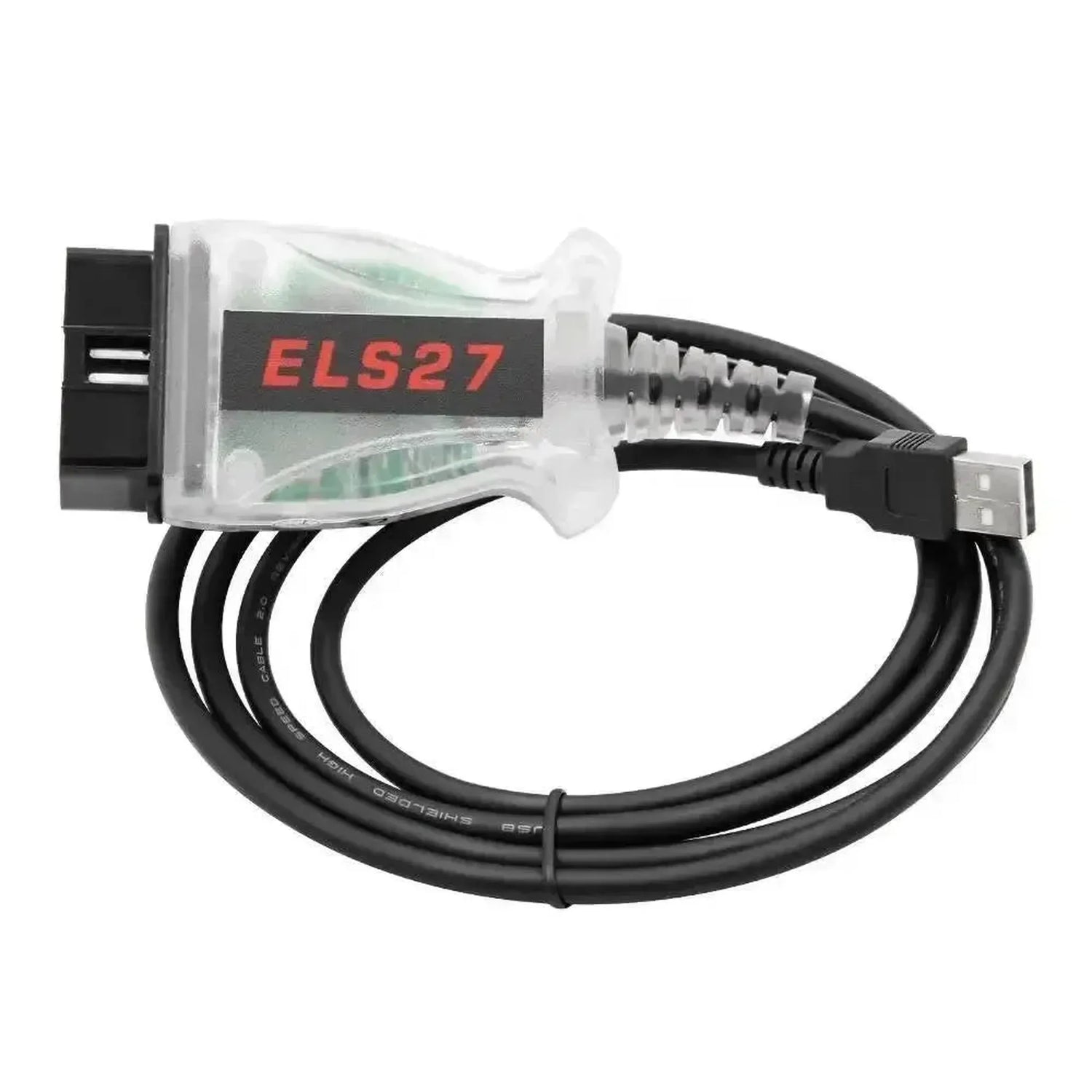

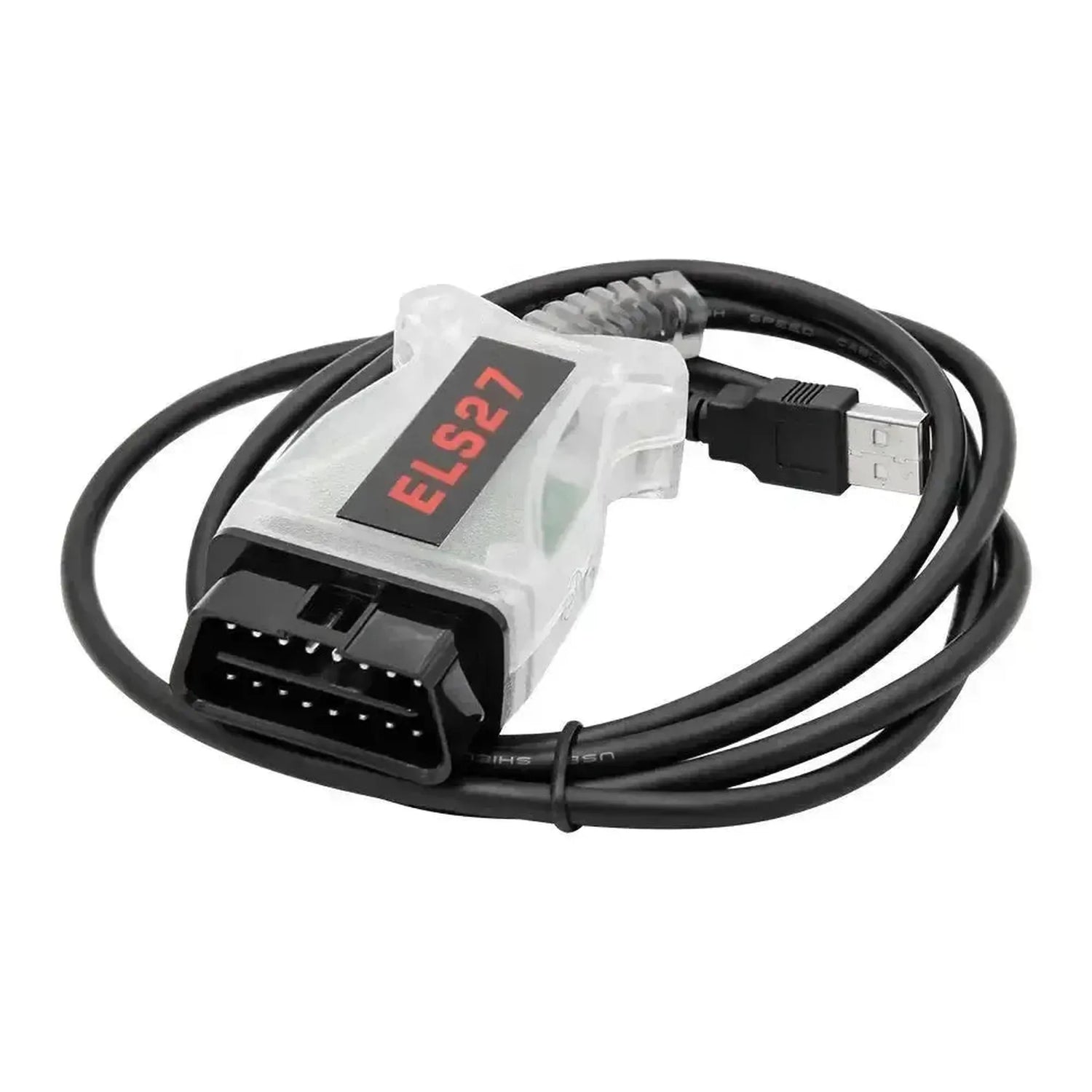

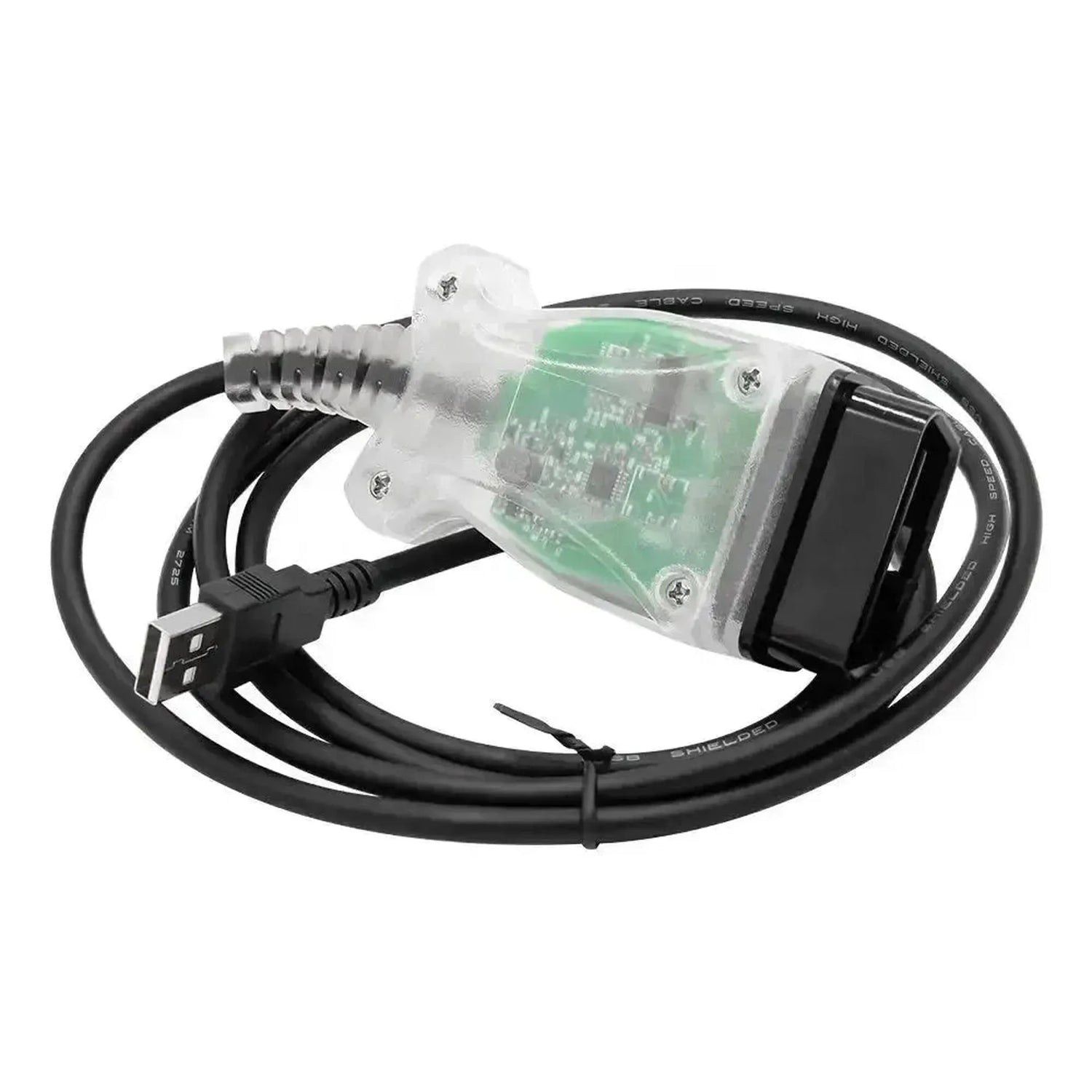

ELS27 | Interfacekábel

Alkalmazások és funkcionalitások

Az ELS27 kiterjedt lehetőségeket kínál a járműdiagnosztikához, különös tekintettel a Ford és Mazda specifikus hálózati architektúrájára. A használt szoftwertől függően az interfész a következő funkciókat nyújtja:

• Hibakódok (DTC-k) olvasása és törlése: A gyártóspecifikus hibakódok lekérése és visszaállítása az összes rendelkezésre álló modulból, beleértve a motorfenntartást, az automatikus váltót, az ABS-t és a műszerfal kijelzőit.
• Élő adatelemzés: Az érzékelőadatok és PID-ek valós idejű figyelése, például az injektornyomás, a turbónyomás és az elvezetett gázok hőmérséklete, amely döntő fontosságú a működő motornál fennálló hibák diagnosztizálásához.
• Karbantartási visszaállítások (Service Functions): A szokásos karbantartáshoz kapcsolódó funkciók végrehajtása, például az akkumulátor-kezelési rendszer (BMS) visszaállítása az akkumulátor kalibrálása után vagy a kormányszög-érzékelő hitelesítése.
• Aktív komponensfeltérképezés: Kétirányú vezérlés, amely lehetővé teszi a technikusa számára a fizikai alkatrészek (például ventilátorok, üzemanyag-szivattyúk és EGR-szelepek) ideigenes aktiválását a működés ellenőrzésére.

Speciális funkciók és lehetőségek

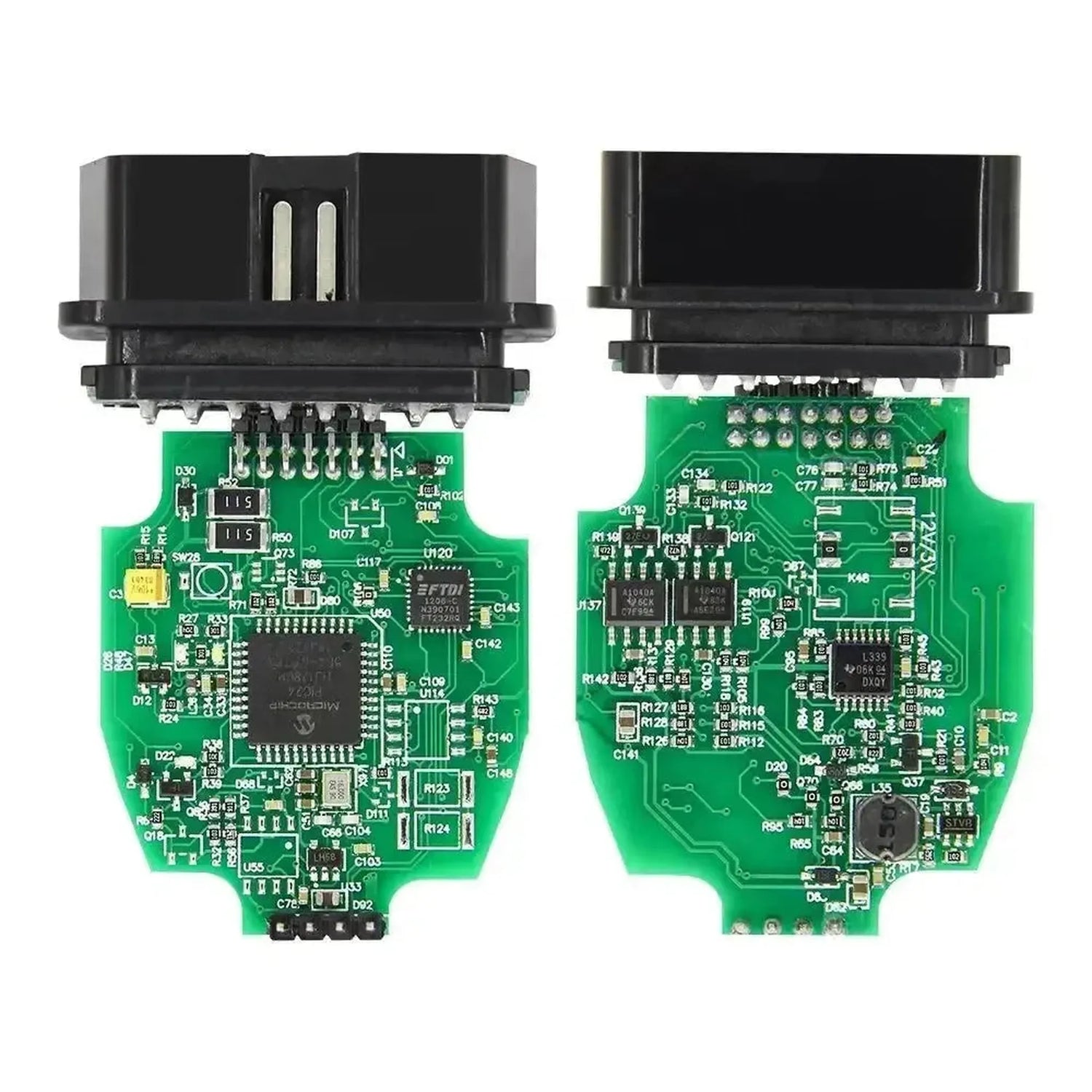

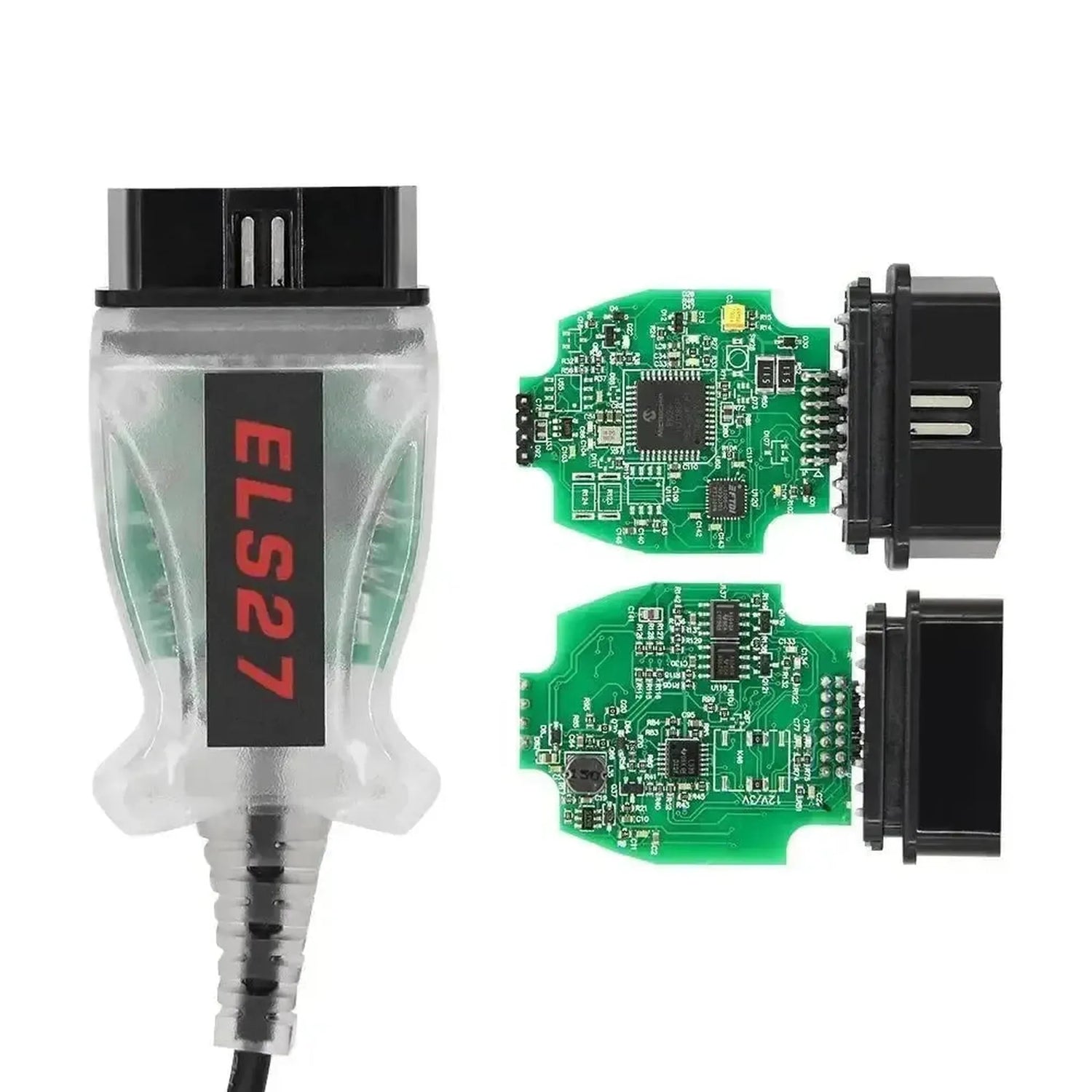

Az STN-chip és a több CAN-buszt támogatása miatt az ELS27 összetett konfigurációmódosításokat hajthat végre, amelyeket a szabványos OBD2-szkennerek nem tudnak végrehajtani.

• AS-BUILT adat programozása: Hexadecimális gyáripari konfigurációk (AS-BUILT) olvasása, módosítása és visszaírása, amely lehetővé teszi bizonyos járműopciók és kiegészítések feloldását vagy letiltását.
• Automatikus MS-CAN felismerés: Az átlagos sebességű CAN-busz zökkenőmentes és szoftver alapú elérése, amely hozzáférést biztosít a kényelmi és szórakoztató modulokhoz manuális beavatkozás nélkül.
• Modulinitiálás és adaptáció: Új elektronikus vezérlőegységek (ECU-k) párosítása vagy tanítása, miután azokat fizikailag behelyezték a járműbe.
• DPF-regeneráció és adaptáló értékek törlése: Koromszűrő-regeneráció kényszeres indítása és a tanított adaptáló értékek visszaállítása az üzemanyag- és fordulatszám-vezérlőmodulokban.

Kompatibilis járművek

Az interfacekábel elsősorban a Ford Motor Company elkülönített CAN-protokolljaival rendelkező járművekkel való kommunikációra tervezték. A kábel továbbá szabványos OBD2-interfészként használható más márkák számára.

Ford:

• Focus (MK2 / MK3 / MK4): (2004 - napjainkig)
• Mondeo (MK4 / MK5): (2007 - napjainkig)
• Fiesta (MK6 / MK7 / MK8): (2002 - napjainkig)
• Transit / Transit Custom: (2006 - napjainkig)
• Kuga / Puma / Ranger: (Összes CAN-támogatással rendelkező modell)

Mazda:

• Mazda 2, 3, 5, 6: (CAN-busz kommunikációval rendelkező gyártási évek, kb. 2004-től)
• CX-3, CX-5, CX-7: (Összes generáció)

Lincoln & Mercury:

• Különböző modellek: (Összes Ford-architektúrán alapuló és J1962 OBD2-porttal felszerelt modell)

Kompatibilis szoftver és operációs rendszerek

Az ELS27 hardvere kizárólag a kommunikációs kapcsolatot biztosítja; a tényleges funkcionalitáshoz a felhasználónak harmadik fél diagnosztikai szoftverét kell használnia.

Kompatibilis szoftver:

• FORScan: Mélyreható diagnosztika, hibakódok törlése, kétirányú tesztek és AS-BUILT programozás (Ford, Mazda, Lincoln).
• ELMConfig: Modulkonfigurációk módosítása kifejezetten a Ford Focus MK2, C-Max és Kuga MK1 esetén.
• FoCCCus: Speciális eszköz a Ford Focus MK3 konfigurációs és hálózati módosításaihoz.

Operációs rendszerek:

• Windows: Kompatibilis a Windows 7, 8, 10 és 11 verziókkal. (A COM-port hozzárendeléséhez megfelelő FTDI vagy Prolific USB-illesztőprogramok szükségesek).

Csomag tartalma

• 1x ELS27 | Interfacekábel
• 1x CD vagy letöltési link az alapvető USB-illesztőprogramokkal (a szállítótól függően)

Műszaki adatok
