Galletto 1260 (EOBD Programmer) | Interfacekábel

Alkalmazások és funkcionalitások

A Galletto 1260 interfacekábel kizárólagosan a motorvezérlőegység memóriájának eléréséhez lett tervezve újraprogramozási célokra. A kábel a következő alapvető funkciókat biztosítja a kapcsolódó szoftverrel kombinálva:

• Firmware olvasás: Az aktuális bináris (.bin) fájl letöltése, beleértve az üzemanyag-térképeket és beállításokat az ECU-ból egy külső számítógépre elemzéshez vagy mentéshez.
• Firmware írás: Egy új, testreszabott bináris fájl feltöltése (flashelése) az ECU-ba az eredeti paraméterek helyettesítésére, főként chiptuninghoz használt.
• Csatlakozási tesztek: Soros csatlakozás létrehozása K-Line-on keresztül a csatlakoztatott motorvezérlőegység állapotának és hardverzámának azonosításához a flashelés előtt.

Speciális funkciók és lehetőségek

Annak ellenére, hogy ez egy régebbi generációs járművek interfész-megoldása, ez a kábel olyan lehetőségeket kínál, amelyek összetett folyamatokat egyszerűsítik meg:

• OBD2 közvetlen flashelés: A flashmemória felülírásának képessége a standardfejtékszéken keresztül az utastéri diagnosztikai csatlakozón, amely kiküszöböli az ECU kiszereléséhez és működési padozaton történő megnyitásához (BDM) szükséges munkaigényt.
• EDC15 és EDC16 integráció: Szabványként optimalizált az olvasási és írási hozzáféréshez az általános Bosch dieselmotorvezérlőegységekhez, amelyeket széles körben alkalmaztak a 2000-es évek elején.
• Járműakkumulátor-feszültség olvasás: Az OBD-porton elérhető akkumulátor-feszültség monitorozásának képessége a szoftverben (verziófüggő), a flashelési folyamat védelme érdekében.

Kompatibilis járművek

A kompatibilność erősen függ a beépített vezérlőegységtől (például Bosch EDC15/EDC16, ME7.x, DDE4), és elsősorban az 1998 és 2006 között gyártott járművekre korlátozódik. Az alábbiakban a gyakori alkalmazások áttekintése található:

VAG (Volkswagen, Audi, Seat, Skoda):

• 1.9 TDI és 2.5 TDI: Bosch EDC15P vagy EDC15V-vel felszerelt (Gyártási évek ± 1998-2004)
• 1.8T és 2.0: Bosch ME7.5 motorvezérlőegységgel felszerelt (Gyártási évek ± 1998-2005)

BMW:

• E46 3-as sorozat és E39 5-ös sorozat: Bosch DDE4.0 / EDC15C4-gyel (Gyártási évek ± 1998-2004)

PSA (Peugeot és Citroën):

• 2.0 HDI és 2.2 HDI: Bosch EDC15C2 vezérlőegységgel (Gyártási évek ± 1999-2005)

Kompatibilis szoftver és operációs rendszerek

A kábel „pass-through" kommunikációs eszközként működik, és teljes mértékben a helyes soros illesztőprogramoktól és flashszoftvertől függ a műveletek végrehajtásához.

Kompatibilis szoftver:

• Galletto 1260 Flasher: Szabványos diagnosztikai szoftver a bináris fájlok olvasásához, azonosításához és flasheléséhez.
• Hangolási és ellenőrzőösszeg szoftver: Külső programok (például WinOLS) szükségesek az adatok módosításához és az ellenőrzőösszegek korrekciójához, mielőtt a fájlt a Galletto-n keresztül felírnák.

Operációs rendszerek:

• Windows: Windows XP és Windows 7 (32-bites erősen ajánlott) rendszerre tervezve. A Windows 10/11 rendszeren történő működéshez gyakran szükséges az örökölt FTDI-illesztőprogramok manuális telepítése az eszközkezelőn keresztül.

Csomag tartalma

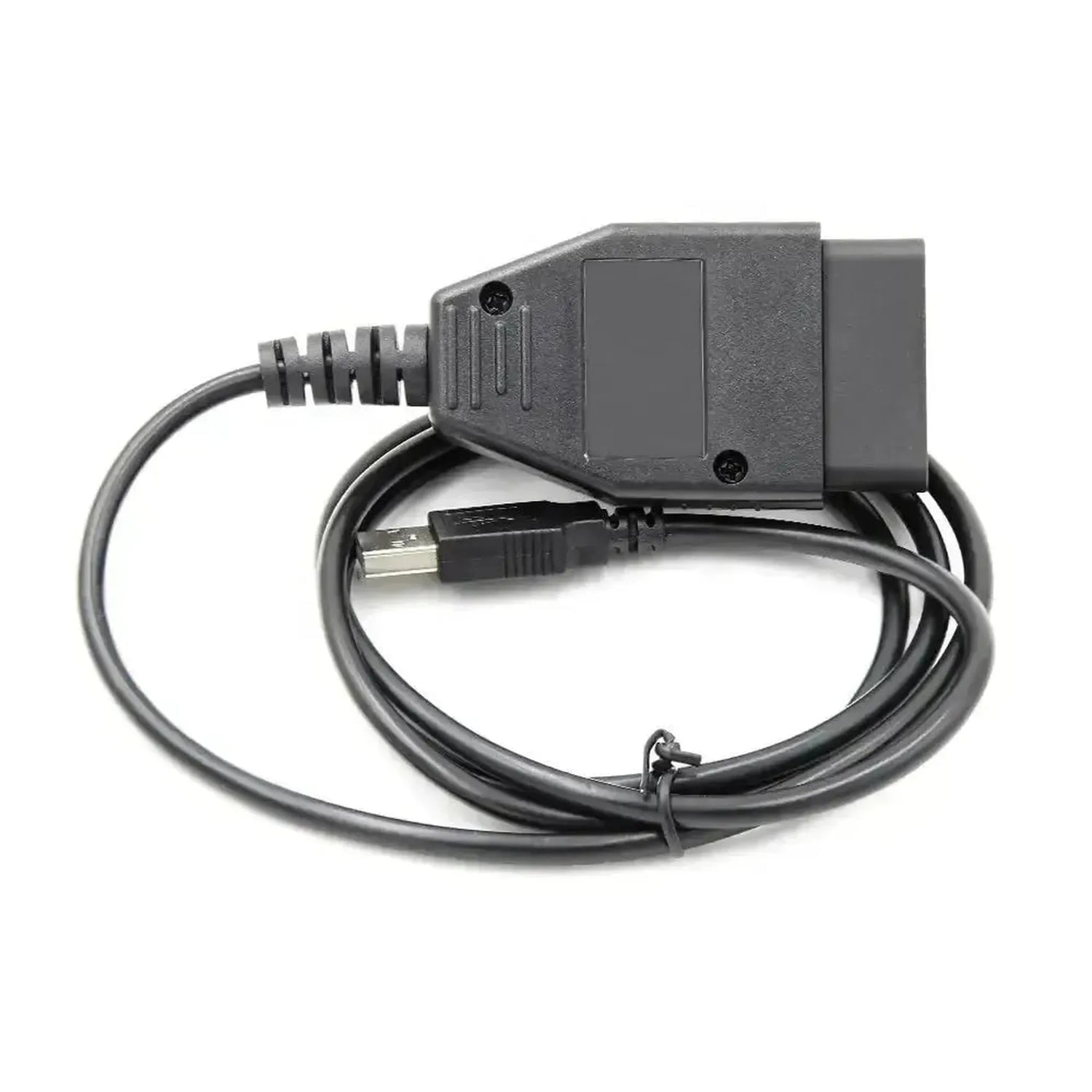

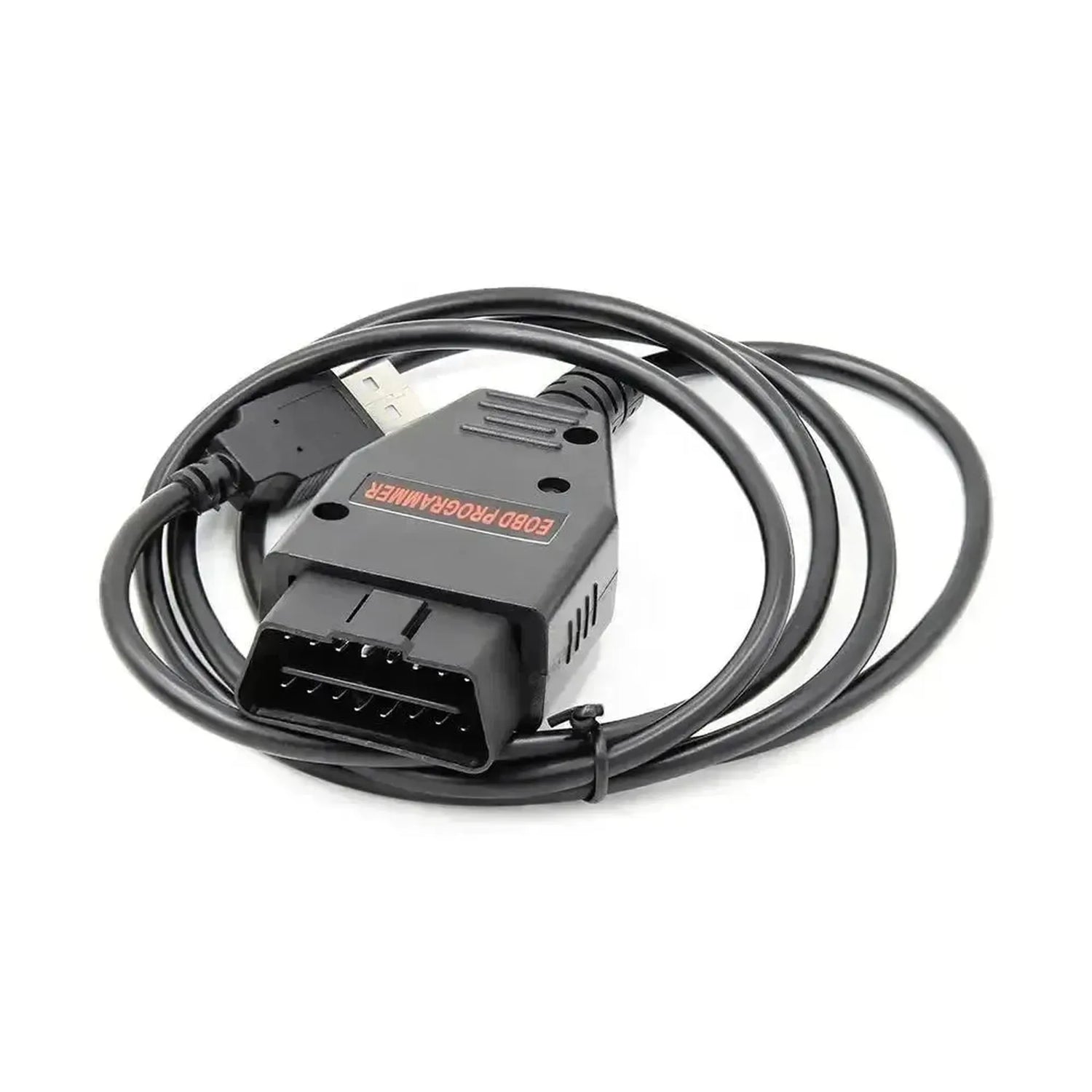

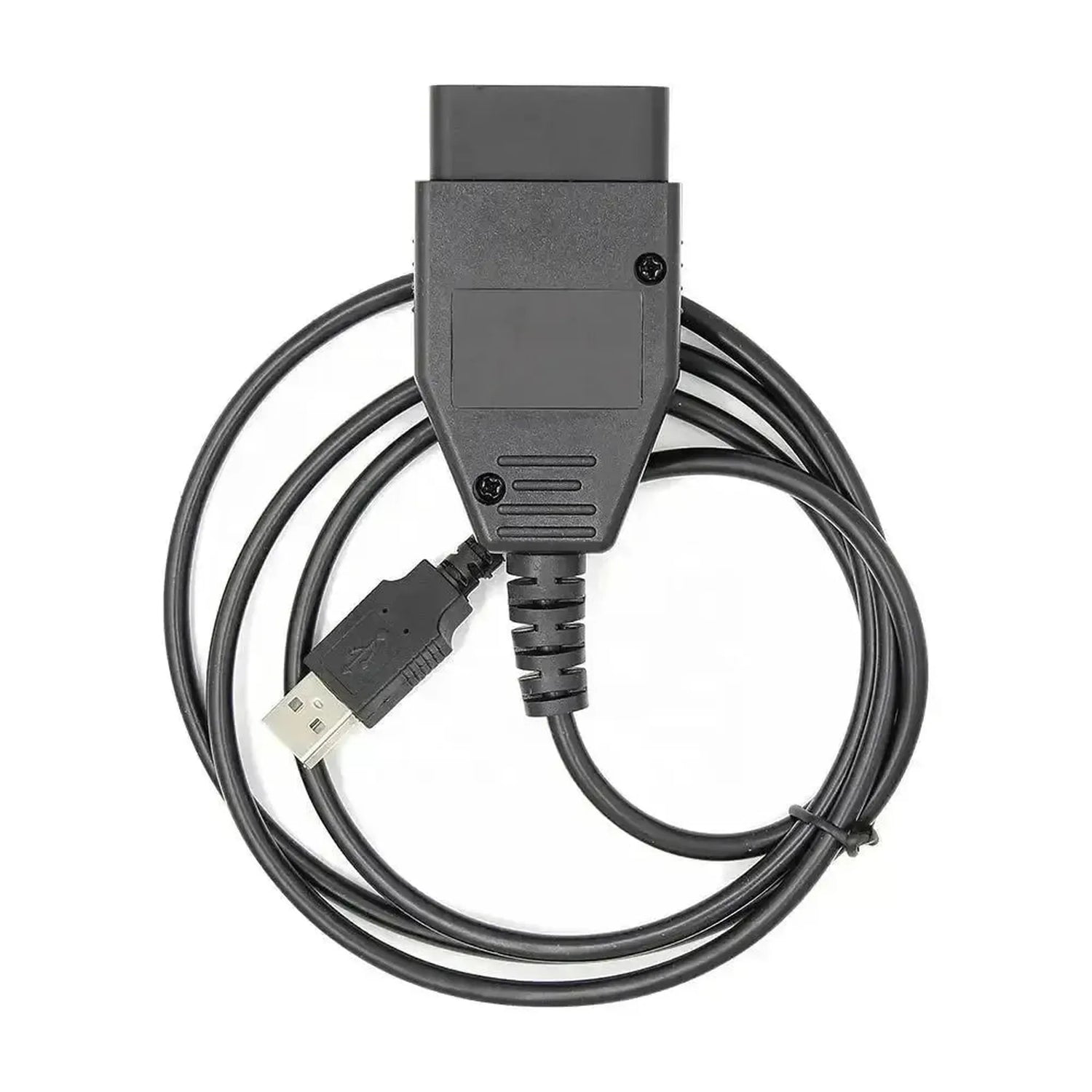

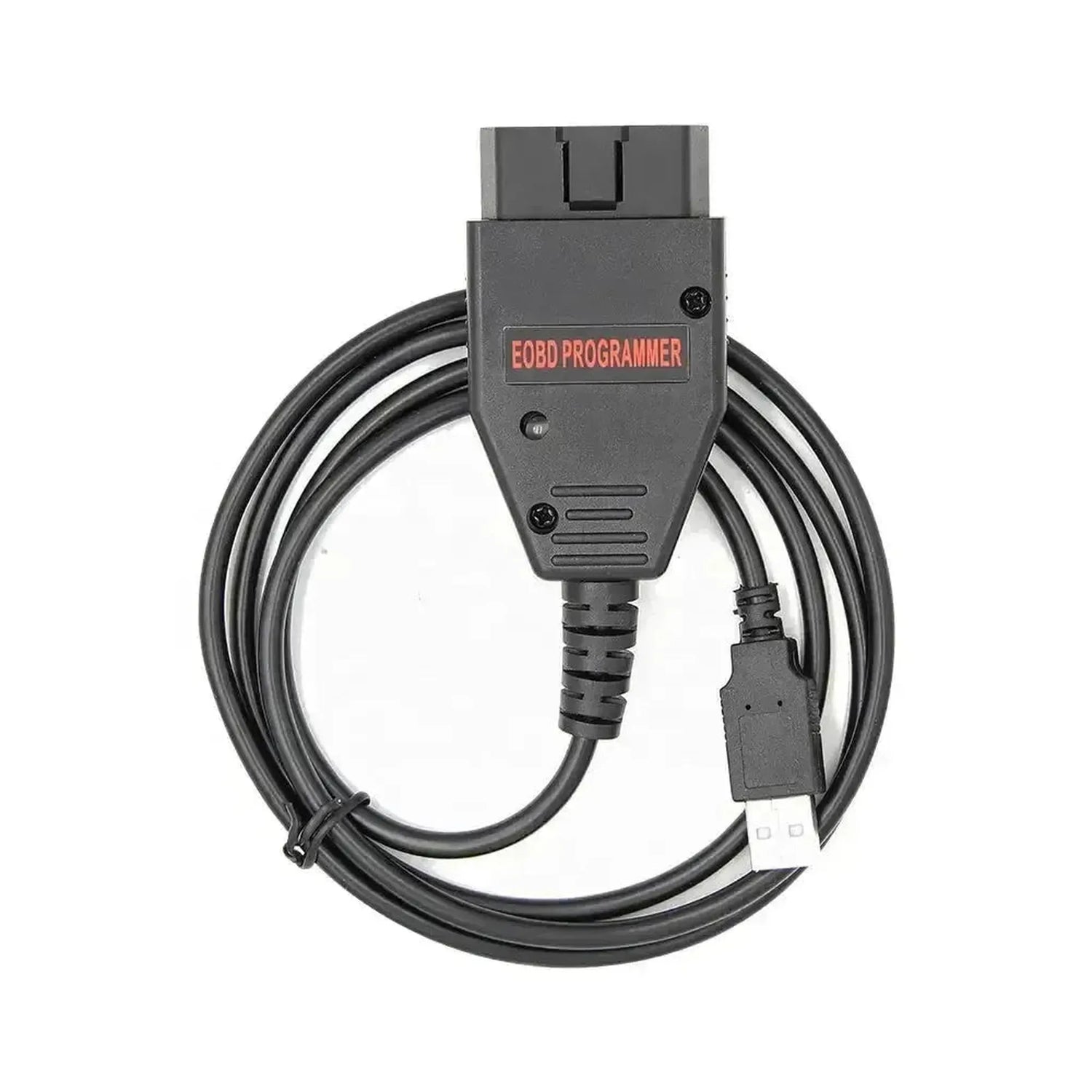

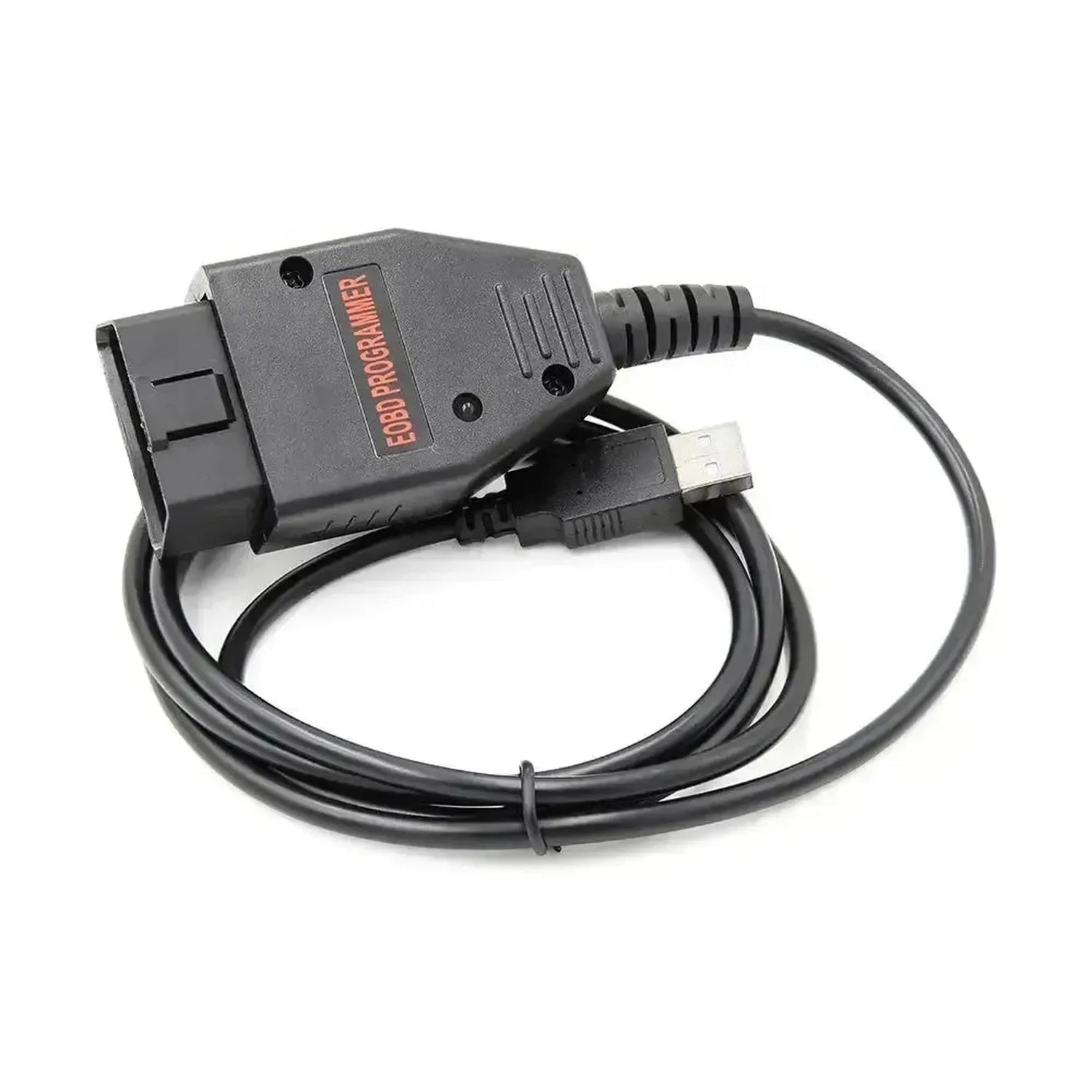

• 1x Galletto 1260 EOBD Programmer | Interfacekábel
• 1x 2x2 VAG adapterkábel (az ellátási összetételtől függően, pre-1996 VAG modellekhez)

Műszaki adatok
