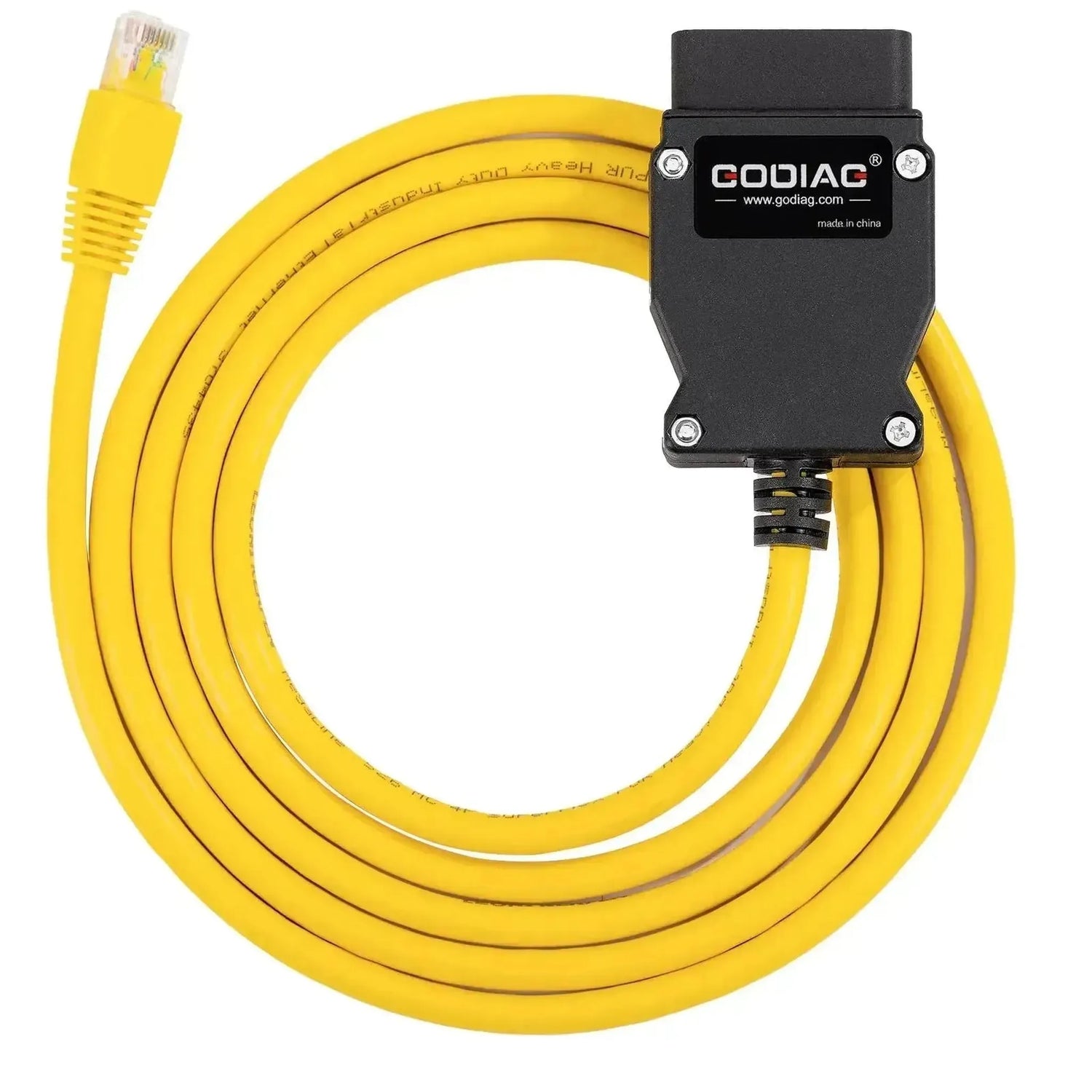

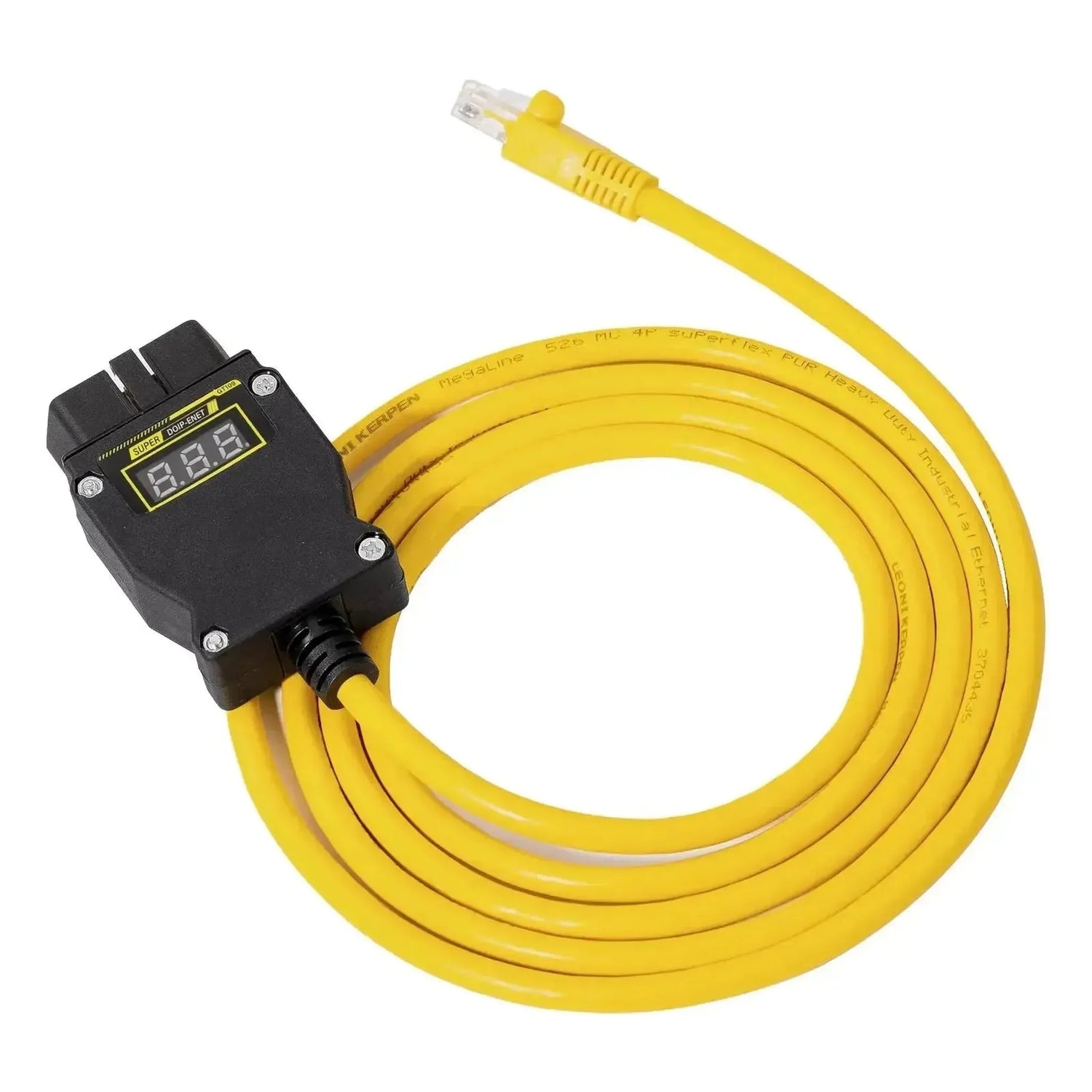

A GoDiag GT109 egy speciális interfacekábel, amelyet a DoIP-protokollt (Diagnostics over Internet Protocol) használó járművekhez terveztek. A kábel közvetlen, fizikai kapcsolatot létesít a jármű OBD2-portja és egy külső diagnosztikai rendszer vagy laptop között, egy RJ45-ethernetcsatlakozáson keresztül. A kialakítás kifejezetten az adatintenzív műhelyi alkalmazásokra összpontosít, például mélyreható diagnosztikára, járműkódolásra és az vezérlőegységek (ECU-k) flashelésére vagy programozására. A vezetékes ethernetkötés használatával rendkívül nagy sávszélesség garantált, amely elengedhetetlen a modern járműhálózatok biztonságos és stabil kommunikációjához.
Műszaki szempontból ez a kábel passzív adathídként működik, amely az ethernetkommunikációt (ENET) közvetlenül az OBD2-tüskékről a csatlakoztatott számítógép hálózati kártyájára továbbítja. A kábel maga nem végez protokollfordítást; az adatkezelést teljes egészében a számítógépen futó diagnosztikai szoftver végzi. A gyakorlat szempontjából fontos kiegészítés az OBD2-csatlakozóba beépített feszültségmérő. Ez méri az aktuális fedélzeti feszültséget és megjeleníti azt az integrált kijelzőn. Ha a tápfeszültség 11 volt alá esik, a kábel azonnal aktivál egy akusztikus riasztást. Ez azonnal figyelmezteti a szerelőt arra, hogy adatvesztés veszélye van, és a diagnosztikát vagy programozást fel kell függeszteni, amíg egy külső akkumulátortöltőt nem csatlakoztatnak.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK
Alkalmazások és funkcionalitások
Az interfacekábel közvetlen hálózati kommunikációt tesz lehetővé OEM-szinten a szervizműhelyben végzett súlyos diagnosztikai és programozási folyamatok számára.
- DoIP-diagnosztika: Paraméterek olvasása és hibakódok törlése olyan járműhálózatokból, amelyek a Diagnostics over Internet Protocol segítségével kommunikálnak.
- Járműkódolás: Konfigurációs adatok módosítása és rejtett funkciók aktiválása a vezérlőegységekben ENET-kapcsolatokon keresztül.
- ECU-programozás: Stabil flashelés új firmware-ből vagy szoftverfrissítésekből azokon a vezérlőegységeken, ahol nagy ethernet-sávszélesség szükséges.
- Feszültségfigyelés: A járműfeszültség folyamatos monitorozása munka közben az áramkimaradás által okozott modulok leblokkolásának megelőzése érdekében.
Speciális funkciók és lehetőségek
A hardver beépített biztonsági funkcióval van megtervezve, hogy minimalizálja a járműelektronika mély beavatkozásainak kockázatát.

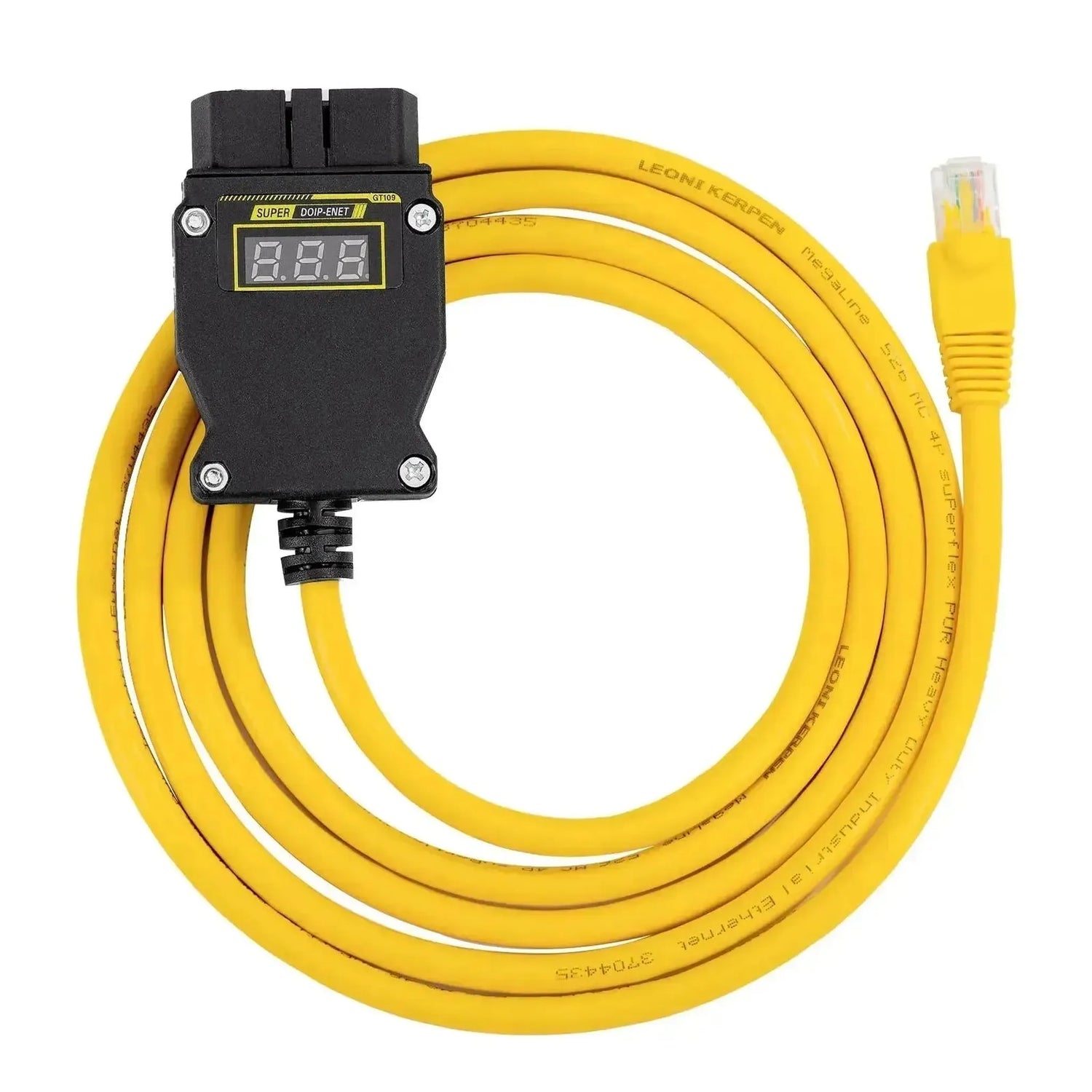

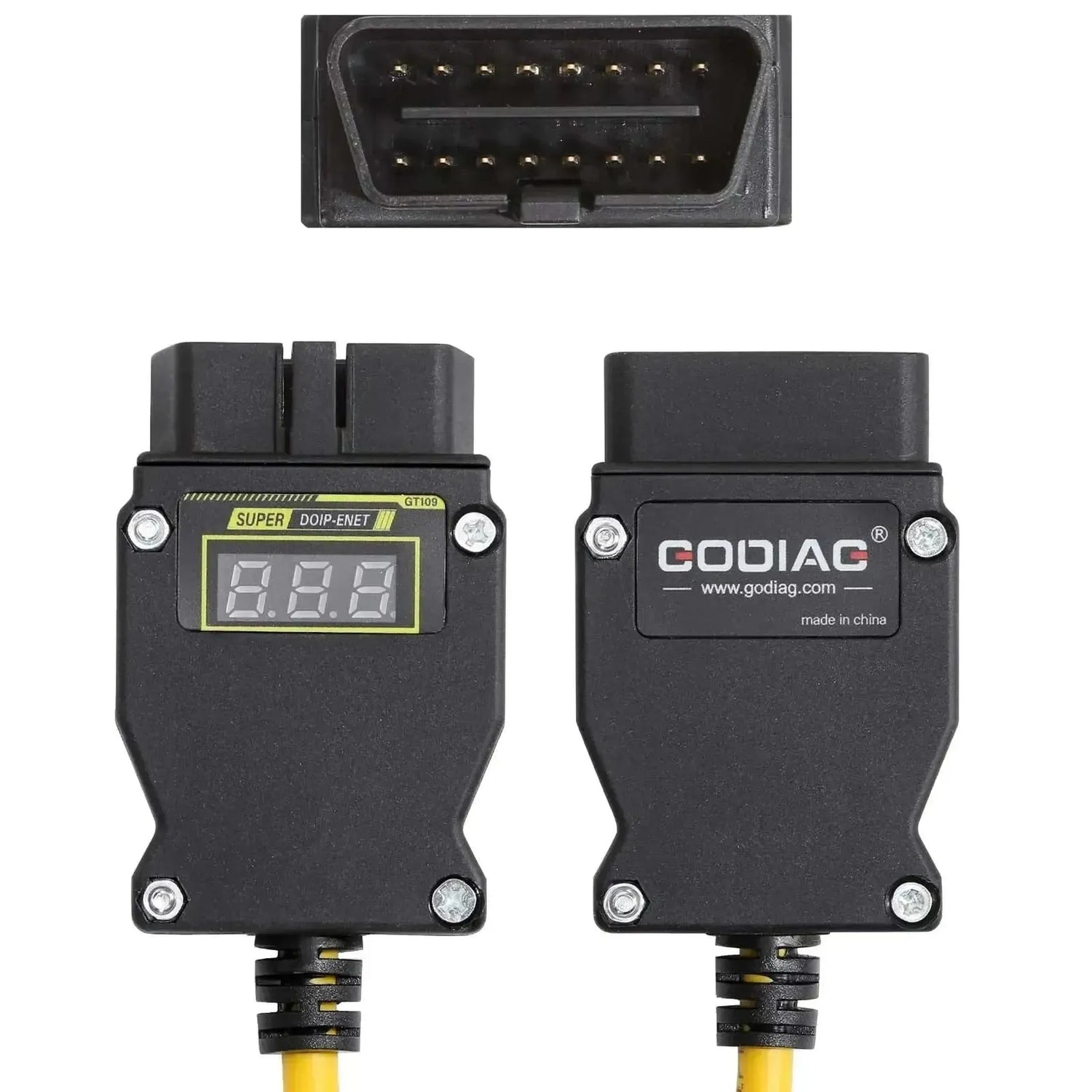

- Digitális LED-kijelző: Valós időben megjeleníti a pontos fedélzeti feszültséget közvetlenül az OBD2-csatlakozó házán.
- Alulfeszültség-riasztás: Automatikusan hangos figyelmeztető hangot generál, amikor a feszültség az ~11V korlát alá esik, ami nem biztonságos munkaállapotot jelez.
- Passzív hálózati híd: Közvetlen hardveres Ethernet-csatolást (ENET) képez lassító belső chipek nélkül a maximális adatintegritás érdekében.
Kompatibilis járművek
A kábel széles körben alkalmazható a modern járműveken, amelyek DoIP/ENET-hálózati architektúrával vannak felszerelve. A kompatibilitás a használt diagnosztikai szoftwaretől függ.
Megerősített autómárkák DoIP-támogatással:
- BMW: ENET-architektúrával felszerelt modellek (F-sorozat, G-sorozat, I-sorozat).
- Mercedes-Benz: Aktuális modellek DoIP-támogatással.
- Volkswagen / Audi: Aktuális platformokon lévő modellek aktív DoIP-kommunikációval az átjárón keresztül.
- Egyéb márkák: Land Rover, Volvo és Geely (specifikus modellek DoIP-támogatással felszerelve a diagnózis porton).
Kompatibilis szoftver és operációs rendszerek
Mivel ez a kábel passzív hardverinterfész, a funkcionalitást teljes egészében külső szoftver csomagok határozzák meg. A kábel szoftver nélkül kerül szállításra.
Kompatibilis szoftver:
- ISTA / E-Sys: Diagnosztika, kódolás és programozás az ENET-en keresztül a BMW-n.
- XENTRY: DoIP-járműdiagnosztika a Mercedes-Benz számára.
- Odis: Diagnosztika és programozás DoIP-támogatott VAG-modellek esetén.
- OEM-szoftver: Kompatibilis a Pathfinderrel (Land Rover) vagy a VIDA-val (Volvo), ha helyesen van konfigurálva az Ethernet/DoIP-hez.
Operációs rendszerek:
- Windows: Windows 10 és Windows 11 (a hálózati adapter beállításainak helyes konfigurációja szükséges, például IP vagy DHCP, a szoftver követelményeitől függően).
Csomag tartalma
- 1x GoDiag GT109 | Interfacekábel (2 méter)
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Termékmárka | GoDiag |
| Termékmodell | GT109 |
| Termékkategória | Interfacekábel |
| Jármű csatlakozó | OBD2 (16 tüske) |
| Rendszercsatlakozó | RJ45 (Ethernet) |
| Támogatott protokollok | DoIP, ENET |
| Hardver funkciók | Digitális kijelző, Alacsony feszültség riasztás (~11V) |
| Kábelhossz | 2 méter |
| Szoftver tartalmazza | Nem |
