Jaltest  |  SKU: JDC110A

Jaltest (JDC110A) | 7+7 tűs (CAN ISO 7638-1) – 16 tűs OBD2 adapter | Pótkocsi

€236,95 áfával
€195,83 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

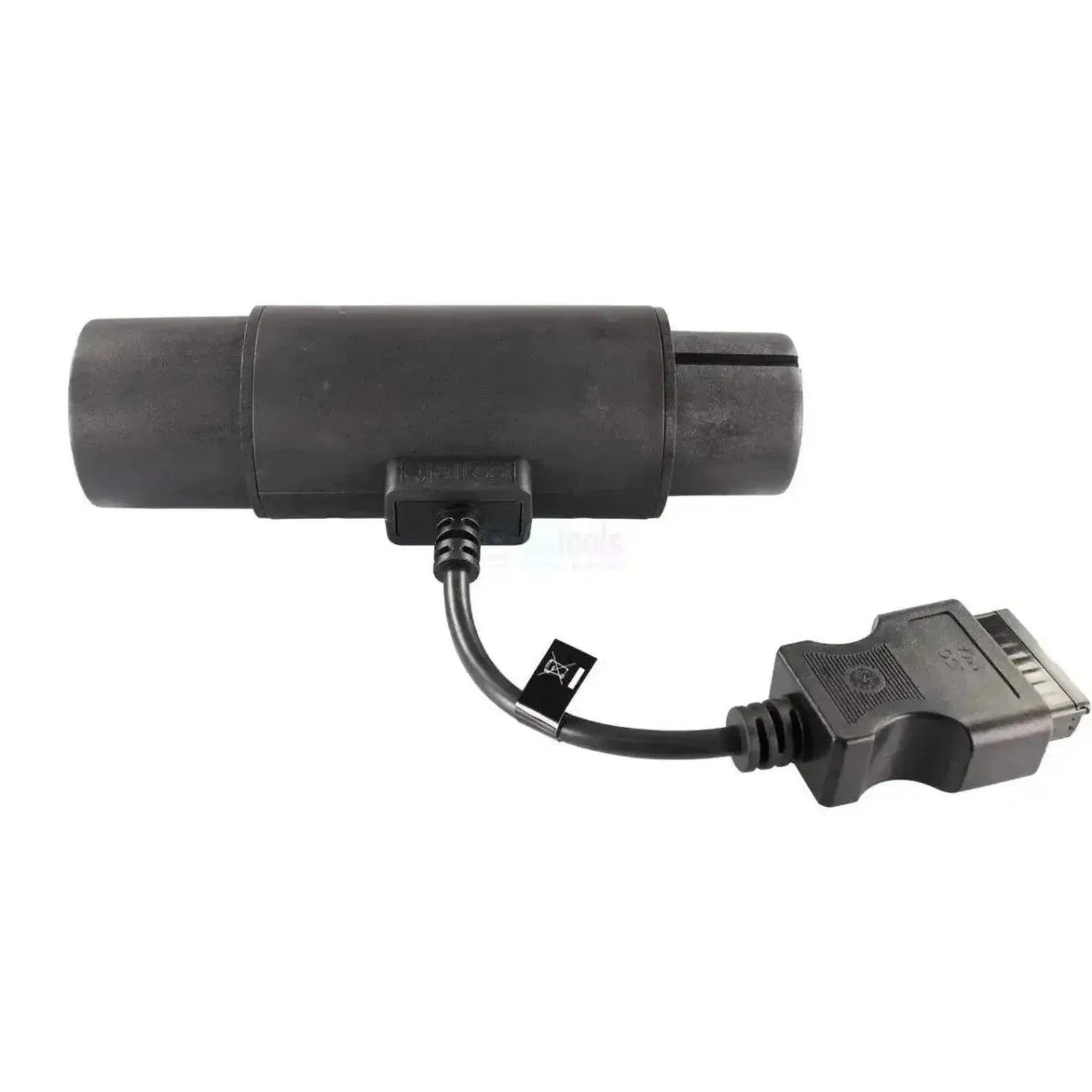

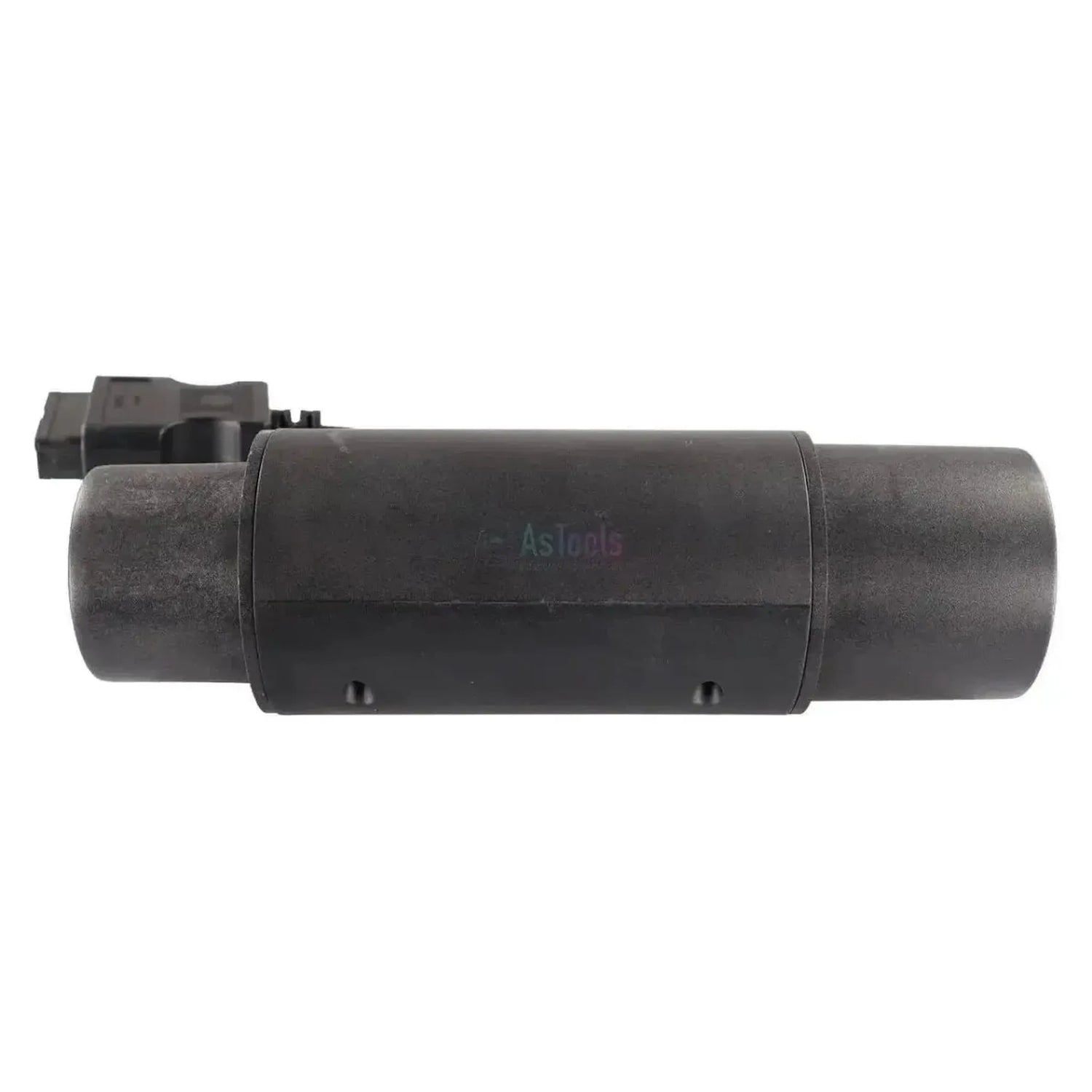

Az Jaltest JDC110A egy adapter, amely T-elosztóként csatlakozik a vonójármű és a pótkocsi közötti 7 pólusú ISO 7638-1 csatlakozásba. A fekete, kerek házon az egyik oldalon tűs dugó található, a másik oldalon pedig a kerek nyílás, felálló bordával, így a meglévő csatlakozás továbbra is átmenő marad. Erre merőlegesen 22–29 cm hosszú rövid kábel vezet egy 16 tűs OBD2 dugóhoz.

Ezen az elágazáson keresztül a diagnosztikai berendezés a csatlakozásban végigfutó CAN-vezetékre kerül, ezáltal a pótkocsi ABS/EBS-éhez is hozzáfér. Mivel a csatlakozás szabványosított, nem kötődik egyetlen alvázgyártóhoz. Ez a kivitel 24V-ra van megadva, és a Jaltest Link V8.1 és a Jaltest Link V9 készülékekhez egyaránt használható, és a Jaltest CV kategóriába tartozik.

ELŐNYÖK

✔A szabványos ISO 7638-1 csatlakozón működik, ezért nem kötődik egyetlen pótkocsimárkához sem.
✔A T-elosztó a meglévő csatlakozást átengedi, az egyik oldalán tűkkel, a másikon a kerek nyílással.
✔A 16 tűs OBD2 dugóval végződik, így közvetlenül az interfész OBD2 diagnosztikai kábeléhez csatlakoztatható.
✔24V-ra, valamint a Link V8.1 és a Link V9 készülékekre egyaránt megadva.

FIGYELEMRE MÉLTÓ PONTOK

✕Csak olyan pótkocsikhoz alkalmas, amelyek az ISO 7638-1 csatlakozón CAN-t továbbítanak. Ha a pótkocsi elektronikája az adatait az SAE J2497 szerint a tápvezetéken keresztül küldi, akkor a JDC112A a megfelelő.
✕Ez a 24V-os kivitel az ISO 7638-1 szerint; a 12V-os kivitel, az ISO 7638-2 szerint, a JDC110B számot viseli.
✕Ezzel a 22–29 cm-es hosszúsággal a csatlakozásnál a pótkocsi elején dolgozik, nem a vezetőfülkéből.
✕Hogy milyen vezérlőegységek találhatók, azt a pótkocsi maga határozza meg, nem ez az adapter.

Alkalmazások és funkciók

Ezen az elágazáson keresztül a pótkocsi CAN-hálózatára jut. Az ABS/EBS-hez az ISO 7638-1 csatlakozás a szabványos táp- és adatútvonal. Hogy a hálózaton további mely vezérlőegységek vannak, az pótkocsinként és alvázgyártónként eltérő.

Elérhető vezérlőegységek

  • ABS/EBS: A pótkocsi fékszabályozása.
  • Egyéb egységek: A CAN-hálózaton, pótkocsinként.

Mit tehet vele

  • Hibakódok: Olvasása és törlése.
  • Mérési értékek: Élő követése.
  • Komponensek: Működtetők vezérlése.
  • Paraméterek és kalibrálások: Ahol a Jaltest ezt kínálja.
  • Karbantartási visszaállítások: Javítás után.

Így használja

  1. Szoftver indítása: Nyissa meg a Jaltest CV programot a számítógépen.
  2. Link csatlakoztatása: Csatlakoztassa a Link V8.1 vagy V9 eszközt a számítógéphez.
  3. T-elosztó behelyezése: Helyezze a JDC110A-t az ISO 7638-1 csatlakozásba.
  4. Diagnosztikai kábel: Csatlakoztassa az OBD2 dugót a diagnosztikai kábelhez.
  5. Kiolvasás: Válassza ki a pótkocsit és a rendszert.

Kompatibilis járművek és alkalmazások

A döntő a dugó, nem a márka. Ez az adapter bármely olyan pótkocsira felszerelhető, amelyen van 7 pólusú ISO 7638-1 csatlakozó, amelyen a CAN átmegy. Ez a csatlakozó a pótkocsi elején található, a vonójárművel való kapcsolódásnál.

Alkalmazás:

  • Pótkocsik és utánfutók: 7 pólusú ISO 7638-1 csatlakozóval.
  • Alvázgyártók: Minden gyártó, amely ezt a szabványos csatlakozást alkalmazza.

Melyik kivitelre van szüksége:

  • JDC110A (ez a termék): 24V, CAN az ISO 7638-1 csatlakozón.
  • JDC110B: 12V, ISO 7638-2 szerint.
  • JDC112A: Adatok az SAE J2497 szerint, a tápvezetéken.
💡
Jó tudni: Az ISO 7638 csatlakozón a CAN-vezeték is végigfut. Ha a pótkocsi elektronikája az adatokat az SAE J2497 szerint a tápvezetéken keresztül küldi, akkor ahhoz a JDC112A tartozik. Rendelés előtt ellenőrizze ezt magán a pótkocsin.

Csomag tartalma

  • 1x Jaltest (JDC110A) | 7+7 pólusú (CAN ISO 7638-1) - 16 tűs OBD2 adapter | Pótkocsi

Műszaki adatok

Általános

A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
Jaltest
A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
Adapter
Melyik kábelkészletnek része még ez a kábel. Ha már rendelkezik a készlettel, a kábelt nem kell külön megvásárolnia.Kábelkészlet tartozéka
Pótkocsi kábelkészlet

Alkalmazhatóság

Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
  • Jaltest
A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
  • Link V8.1
  • Link V9
Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
  • CV haszongépjárművek

Csatlakozók

A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
7+7 pólusú ISO 7638-1
A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
16 tűs OBD2
Milyen adatvonalakon keresztül továbbítja a kábel a jeleket. A járműnek és a tesztelőnek ugyanazt a kommunikációs módot kell használnia.Kommunikáció
  • CAN-bus
Milyen fedélzeti feszültségen működik a kábel. A teherautók és pótkocsik általában 24 V feszültséget használnak.Feszültség
24 V

Diagnosztikai funkciók

Szerviz után visszaállíthatja a szervizjelzést vagy a szervizintervallumot.Szervizjelzés visszaállítása

Méretek és tömeg

Vezérlőegységek
Pótkocsi ABS/EBS
Hivatkozási szám
JDC110A

További műszaki adatok

Alkalmazás
Pótkocsi diagnosztika CAN-on keresztül, ISO 7638-1 csatlakozón
Hosszúság
22–29 cm
Kábelkészlet része
Pótkocsi-kábelkészlet (70002024)
