Jaltest  |  SKU: JDC112A

Jaltest (JDC112A) | 7+7 tűs (PLC) J2497 – 9 tűs Deutsch adapter | Pótkocsi

€384,95 áfával
€318,14 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

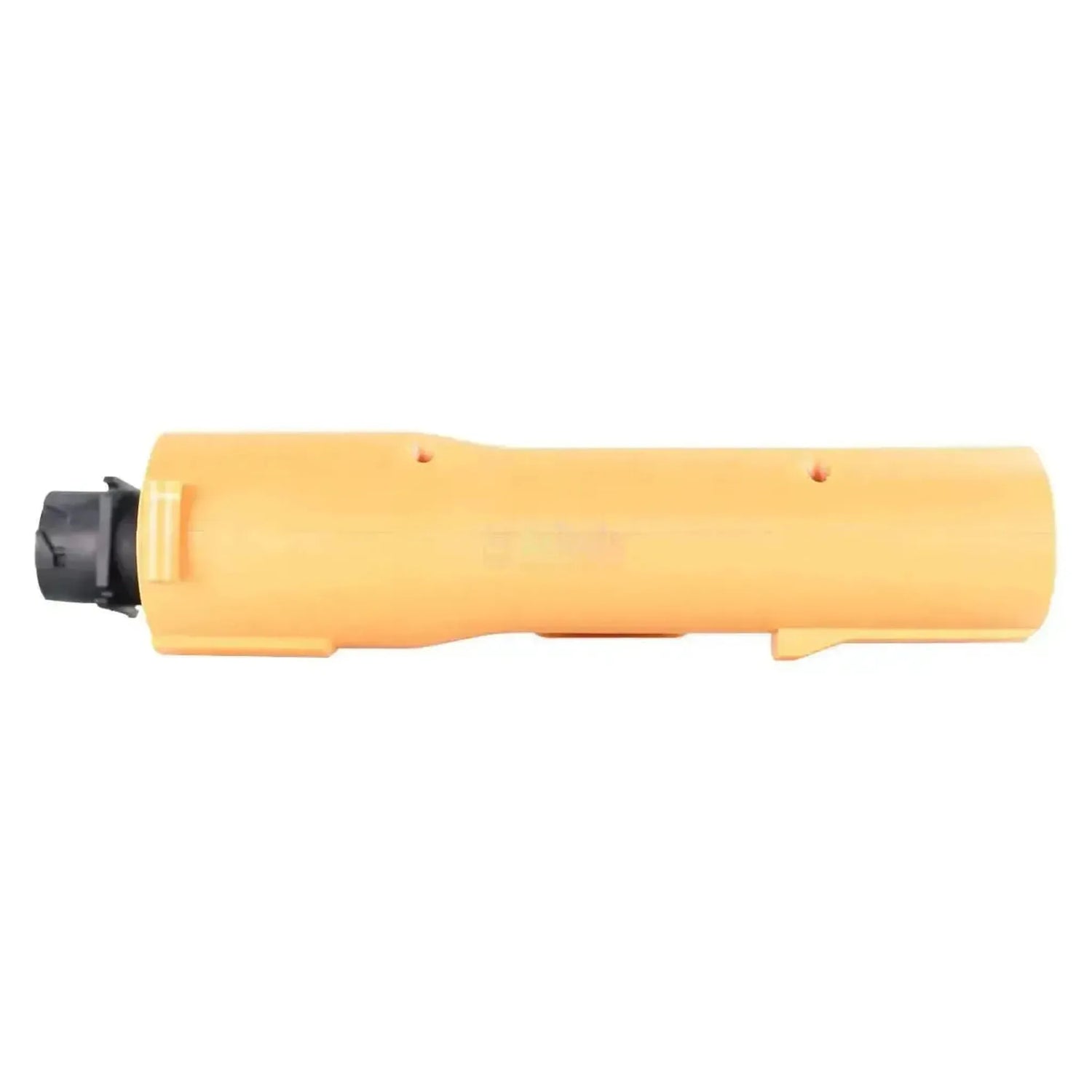

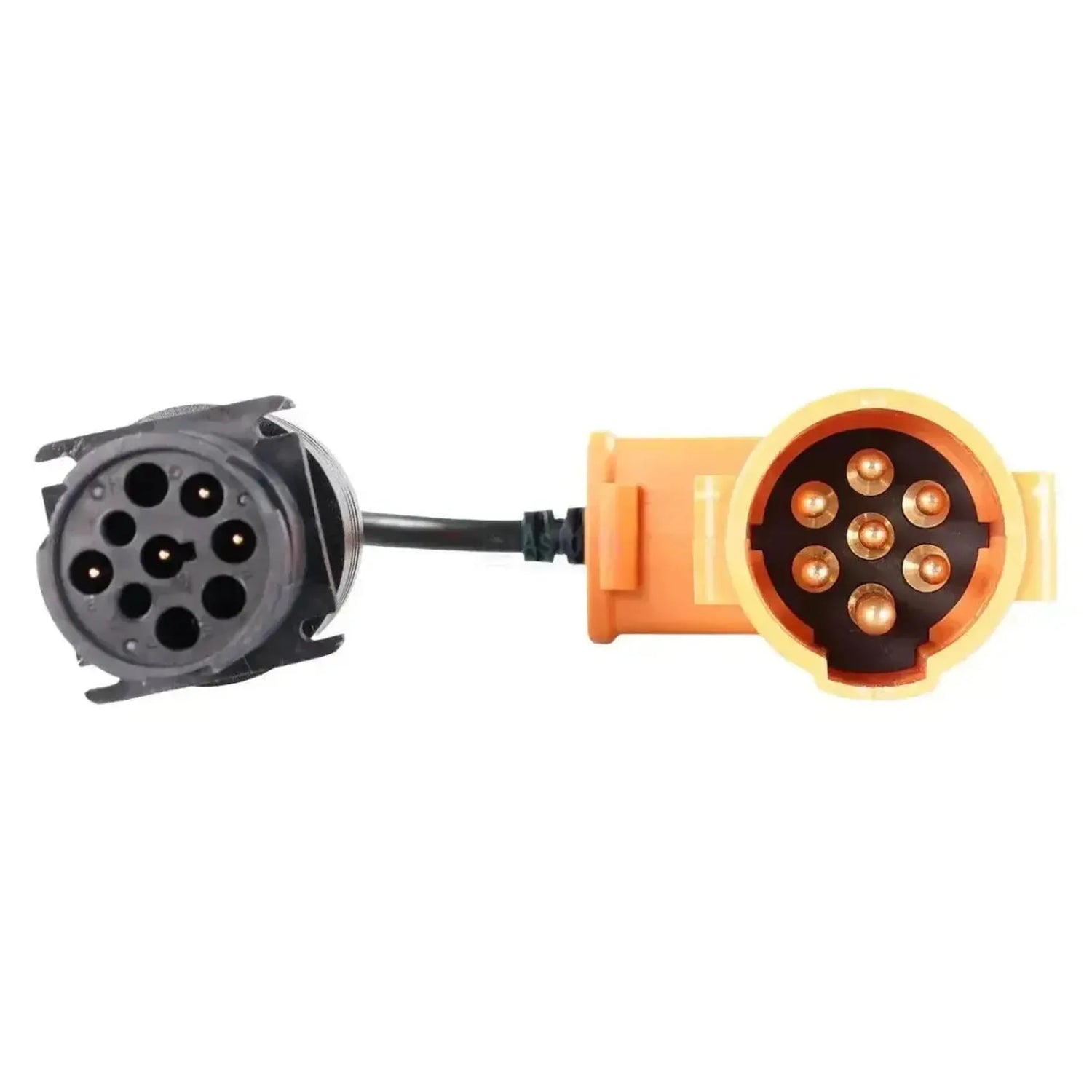

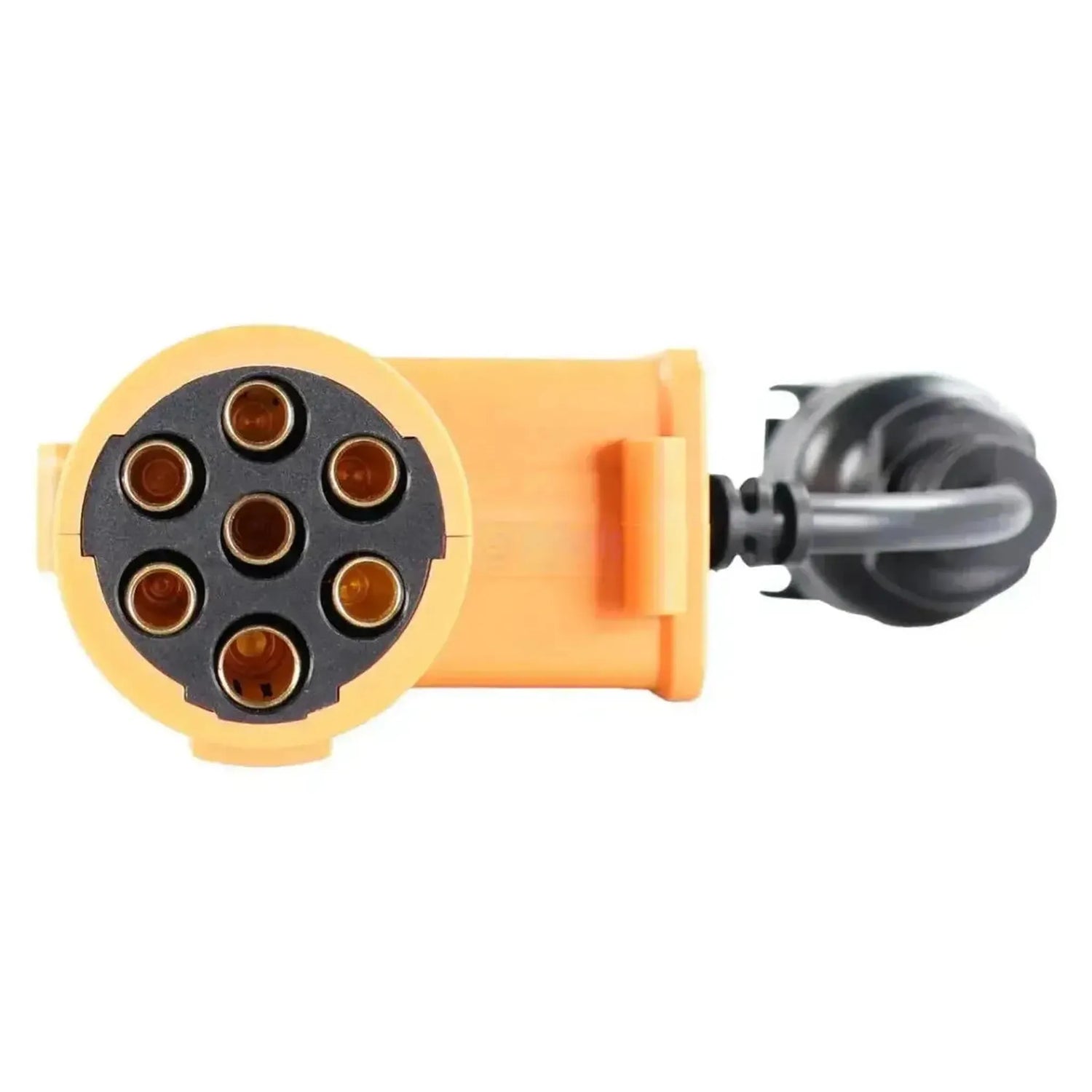

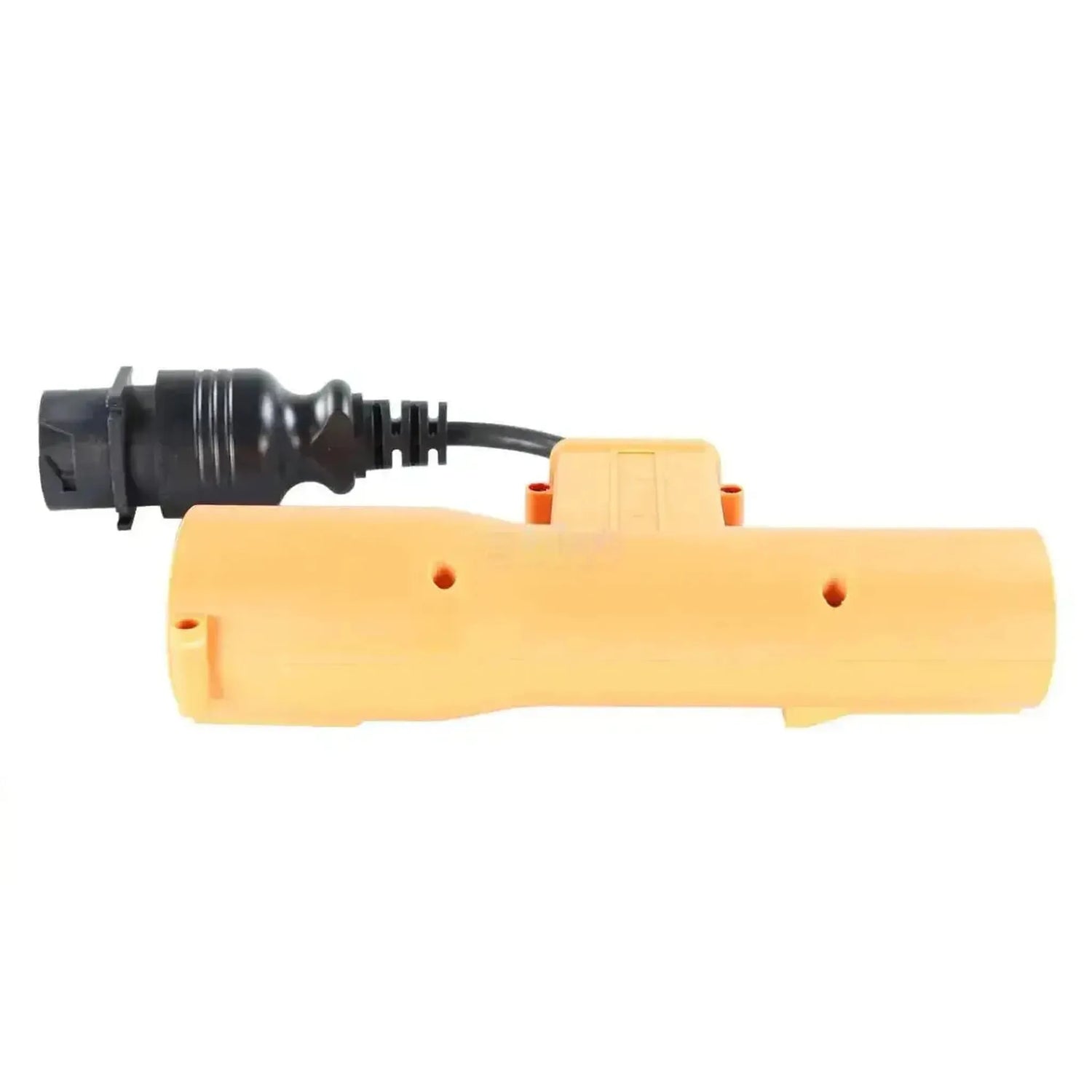

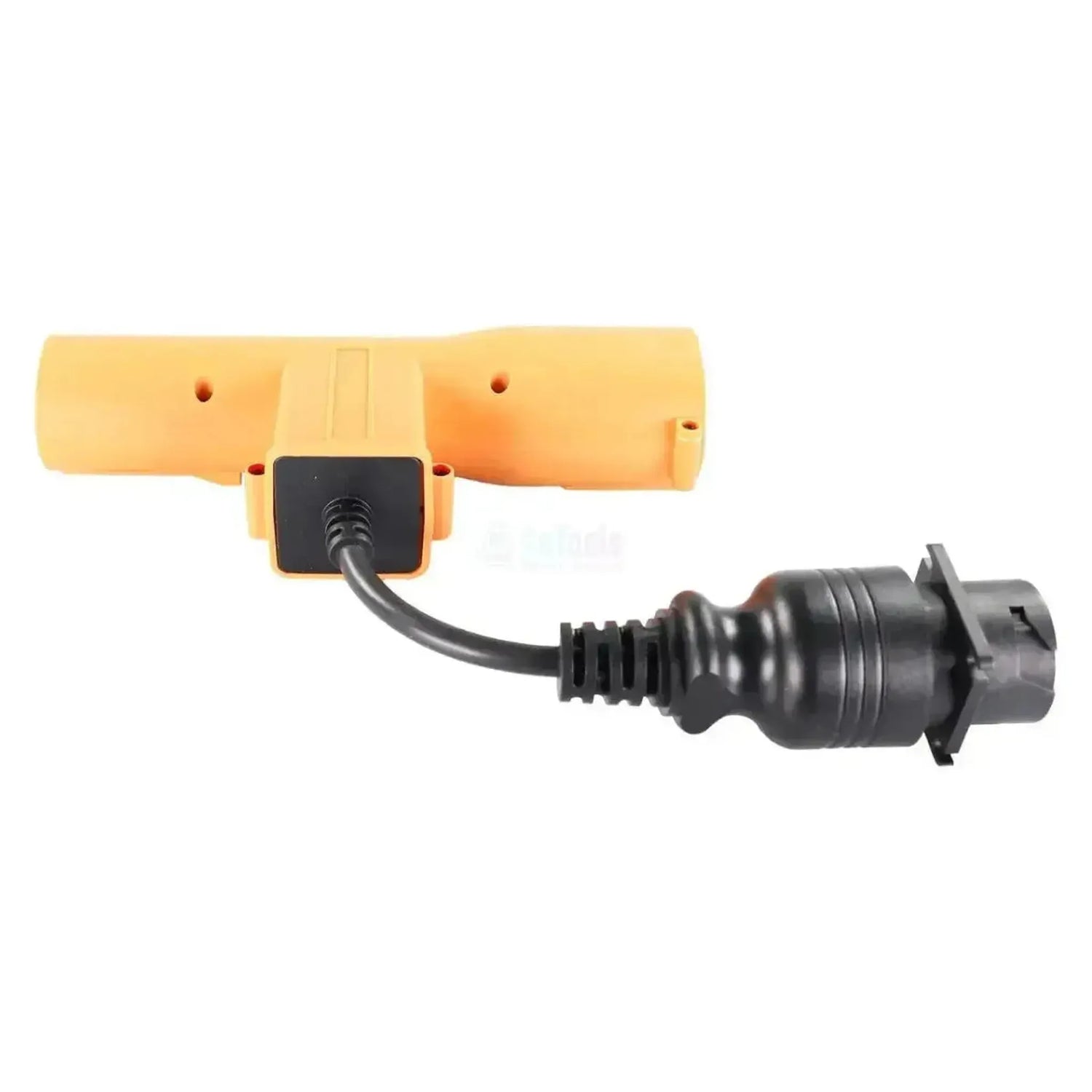

De Jaltest JDC112A is het oranje T-stuk dat u in de 7-polige verbinding tussen trekkend voertuig en aanhanger hangt. De ene arm draagt een stekker met zeven messing pennen, de andere arm de bijbehorende 7-polige bus. Haaks daarop loopt een kort snoer naar een ronde zwarte 9-pins Deutsch-aansluiting met bajonetkraag, waarvan vier van de negen posities bezet zijn.

Op die aansluiting koppelt u uw eigen 9-pins Deutsch-diagnosekabel naar de interface. Daarmee komt de apparatuur op de PLC-communicatie volgens SAE J2497: De aanhanger stuurt zijn diagnosegegevens over de voedingsader van de verlichting, de manier waarop trailerremsystemen vooral in Noord-Amerika communiceren. De adapter is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Opent de PLC-communicatie volgens SAE J2497, waarbij de aanhanger zijn gegevens over de voedingsader van de verlichting verstuurt.
✔Blijft in de 7-polige verbinding hangen: Pennen op de ene arm, bussen op de andere, zodat trekker en oplegger verbonden blijven.
✔Sluit aan op de 9-pins Deutsch-diagnosekabel die u voor bedrijfsvoertuigen al gebruikt.
✔Bereikt ook opleggers zonder eigen CAN-diagnoseaansluiting, die alleen via de verlichtingsvoeding communiceren.

AANDACHTSPUNTEN

✕Het vrije uiteinde is een 9-pins Deutsch-aansluiting en geen 16-pins OBD2; om de interface te bereiken heeft u nog een 9-pins Deutsch-diagnosekabel nodig.
✕Alleen voor aanhangers met PLC volgens SAE J2497; voert de oplegger CAN op de ISO 7638-1-aansluiting, dan is de JDC110A de juiste.
✕Van de negen posities in de Deutsch-aansluiting zijn er vier bezet: Het is geen volledig doorverbonden 9-pins aansluiting.
✕Met een opgegeven maat van 18,2 x 26 cm werkt u bij de koppeling, niet vanuit de cabine.

Toepassingen en functionaliteiten

Via de PLC-lijn leest u de aanhangersystemen uit die hun gegevens over de voedingsader versturen. Welke regeleenheden dat zijn, verschilt per oplegger en per chassisbouwer.

Regeleenheden die u kunt benaderen

  • PLC-lijn: Via de 7-polige verbinding.
  • Per aanhanger: Bepaald door de oplegger.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live volgen.
  • Componenten: Actuatoren aansturen.
  • Service: Parameters, kalibraties en resets.

Zo gebruikt u hem

  1. Remsysteem controleren: Stel vast dat de oplegger PLC voert.
  2. T-stuk plaatsen: Hang de adapter in de 7-polige verbinding.
  3. Kabel koppelen: Sluit de 9-pins Deutsch-diagnosekabel aan.
  4. Link verbinden: Verbind de Jaltest Link met de pc.
  5. Uitlezen: Kies de oplegger in Jaltest CV.

Compatibele voertuigen en toepassingen

Bepalend is de communicatiewijze, niet het merk. Deze adapter hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger.

Toepassing:

  • PLC volgens SAE J2497: Opleggers en aanhangers met deze communicatie.
  • Chassisbouwers: Alle die deze communicatiewijze toepassen.

Buiten bereik:

  • CAN via ISO 7638-1: Daarvoor is de JDC110A bestemd.
💡
Goed om te weten: PLC zit niet op elke aanhanger; veel Europese opleggers voeren CAN via ISO 7638-1 en horen dan bij de JDC110A. Deze adapter herkent u aan het oranje T-huis met het opschrift JDC 112A en aan de zwarte 9-pins Deutsch-aansluiting aan het snoer. Controleer aan de oplegger zelf welk remsysteem erin zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC112A) | 7+7-pins (PLC) J2497 - 9-pins Deutsch Adapter | Trailer

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • CV haszonjárművek
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Pótkocsi

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
9 pólusú Deutsch

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Működtethetők-e az alkatrészek a készülékről. Így megállapítható, hogy az alkatrészben vagy a vezetékezésben van-e a hiba.Alkatrészek vezérlése
Újrahangolhatók-e az alkatrészek vagy érzékelők. Gyakran szükséges alkatrészcsere után.Kalibrálások végrehajtása

Használat

Szükséges-e további kábel a használathoz, például hosszabbító kábel. Ezt külön kell megvásárolni.További kábel szükséges
Hivatkozási szám
JDC112A

További műszaki adatok

Toepassing
Trailerdiagnose via PLC-communicatie (SAE J2497)
Aansluiting voertuigzijde
7+7-polig: Oranje T-huis met zeven messing pennen op de ene arm en de 7-polige bus op de andere
Afmeting
18,2 x 26 cm
Regeleenheden
De aanhangersystemen op de PLC-lijn; welke aanwezig zijn, verschilt per oplegger
Aanvullend nodig
Een 9-pins Deutsch-diagnosekabel tussen deze adapter en de interface
