Jaltest  |  SKU: 70002028

Jaltest (70002028) | MHE Adapter kábel szett Magaszdók és Teleszkópos emelők (5 Kábel) | Emelő- és szállítóeszközök

€678,95 áfával
€561,12 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

De Jaltest MHE-verloopkabelset Hoogwerkers en Verreikers (70002028) bevat vijf kabels waarmee u de diagnoseaansluiting van hefmaterieel koppelt aan uw Jaltest-diagnosekabel. Aan de machinekant zitten de kabels voor JLG, Haulotte en Genie; aan de motorkant die voor Deutz en Kubota.

Een hoogwerker of verreiker heeft twee kanten die apart worden uitgelezen: De machineregeling die hef- en zwenkbewegingen stuurt, en de motorregeling van het ingebouwde blok. Omdat die motoren als losse aandrijving worden ingekocht, komen dezelfde Deutz- en Kubota-aansluitingen bij uiteenlopende bouwers terug. De JDC217.9 bedient daarnaast de genormeerde J1939-aansluiting. De kabels vallen onder Jaltest MHE.

PLUSPUNTEN

✔Met vijf kabels bent u aangesloten van de machinekant tot de motorkant van het hefmaterieel.
✔De aansluitingen van de hoogwerkerbouwers JLG, Haulotte en Genie zitten erin.
✔De motorkabels voor Deutz en Kubota werken los van de machinebouwer, omdat die blokken overal worden ingebouwd.
✔De JDC217.9 bedient de genormeerde 9-polige Deutsch-aansluiting volgens J1939, die op nieuwer materieel merkonafhankelijk terugkomt.

AANDACHTSPUNTEN

✕De JDC217.9 is opgegeven voor de Jaltest Link V9; de JDC504A, JDC523A en JDC558A werken ook op de V8.1.
✕Deze set en de heftruckset 70002022 overlappen: De JDC549.9 zit in allebei.
✕Voor heftrucks van Linde, Jungheinrich en Still heeft u de kabels uit set 70002022 nodig; die zitten hier niet in.
✕Hefmaterieel kent tientallen merkeigen aansluitingen en niet elk merk zit in deze set. Kijk aan de machine zelf welke stekker erop zit voordat u bestelt.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van de machine. De set combineert machineaansluitingen en motoraansluitingen, zodat u op een hoogwerker niet tussen die twee hoeft te kiezen.

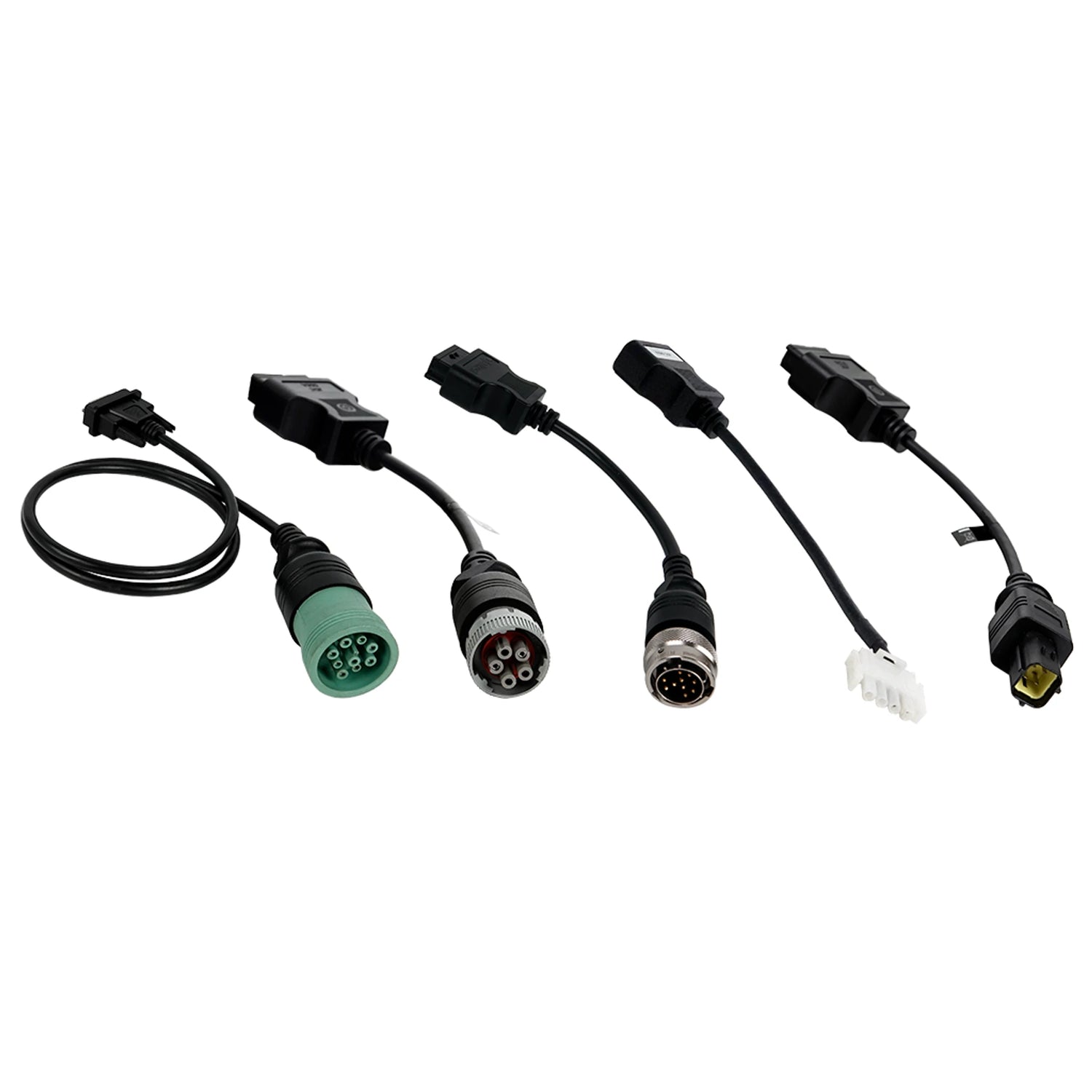

Wat er in de set zit

  • JDC217.9: Deutsch 9-polig J1939 naar DB26.
  • JDC504A: Deutz-motoren, rond 12-polig.
  • JDC523A: Kubota-motoren, 4-polig.
  • JDC549.9: JLG en Haulotte, 4-polig naar DB26.
  • JDC558A: Genie, 5-polig.

Wat u kunt doen

  • Foutcodes: Lezen en na reparatie wissen.
  • Meetwaarden: Live in cijfers en grafiek.
  • Componenten: Aansturen, waar de dekking dat biedt.
  • Instellingen: Configuratie en onderhoud.

Zo gebruikt u hem

  1. Stekker bekijken: Kijk aan de machine welke aansluiting erop zit.
  2. Kabel kiezen: Neem de kabel die bij die stekker past.
  3. Aansluiten: Op uw diagnosekabel; DB26-kabels direct op de Link.
  4. Software starten: Open Jaltest op de pc en verbind de Link.
  5. Uitlezen: Kies merk en systeem in de software.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Motoren van Deutz en Kubota worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in verreikers en hoogwerkers van uiteenlopende bouwers voor. De machineregeling hoort bij de bouwer zelf; daarvoor zitten de kabels van JLG, Haulotte en Genie in de set.

Machinekant:

  • JLG en Haulotte: Hoogwerkers en schaarliften met de 4-polige aansluiting.
  • Genie: Hoogwerkers en schaarliften met de 5-polige aansluiting.

Motorkant:

  • Deutsch 9-polig groen: De genormeerde J1939-aansluiting op nieuwer materieel.
  • Deutz-motoren: Deutz-blokken in verreikers en hoogwerkers; deze kabel valt ook onder Jaltest AGV en Jaltest OHW.
  • Kubota-motoren: Kubota-blokken in compact hefmaterieel en verreikers.
💡
Goed om te weten: Op een hoogwerker of verreiker zitten twee kanten: De machineregeling voor de hefbewegingen en de motorregeling van het ingebouwde blok. Welke kabel u nodig heeft, hangt af van het systeem dat u wilt uitlezen. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

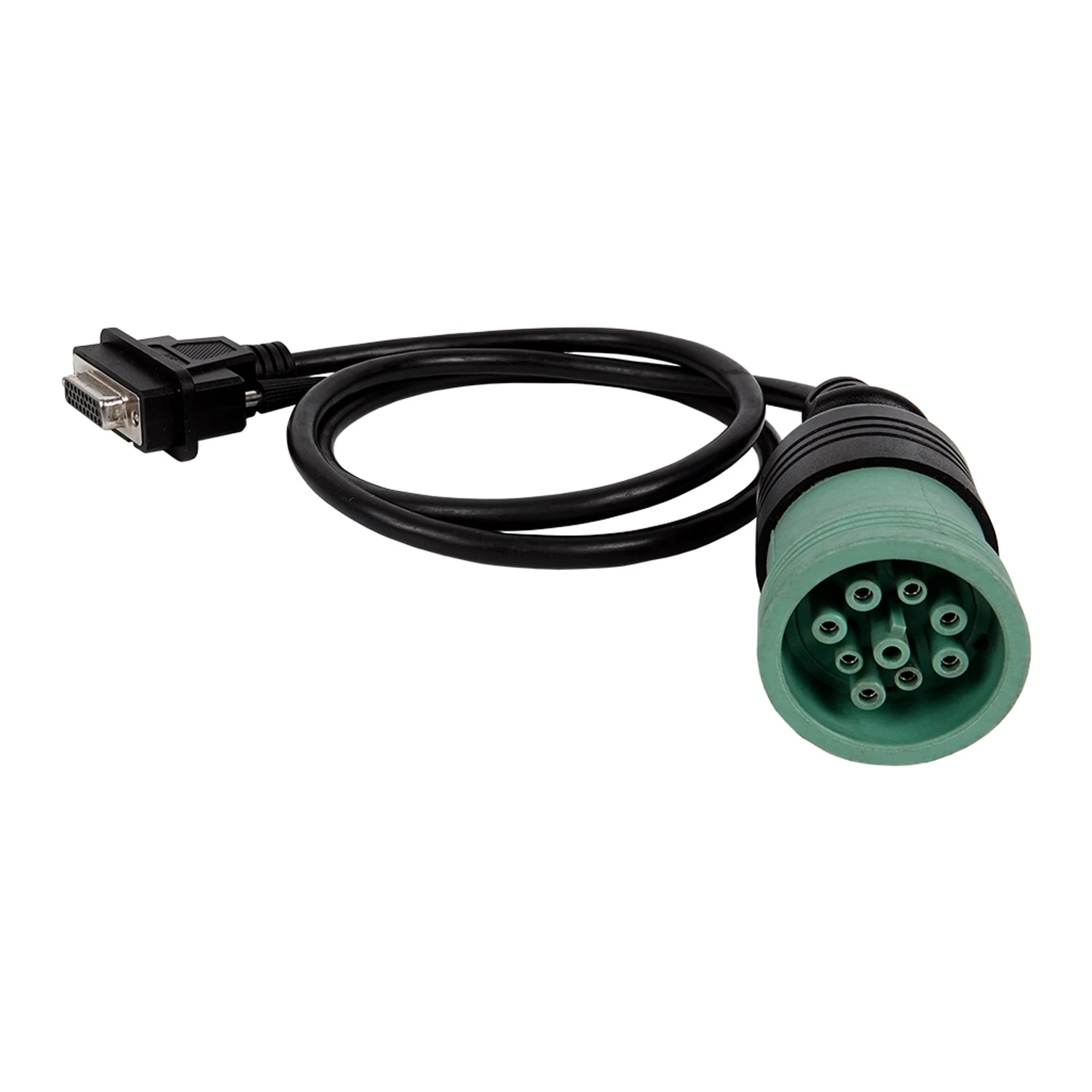

  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig

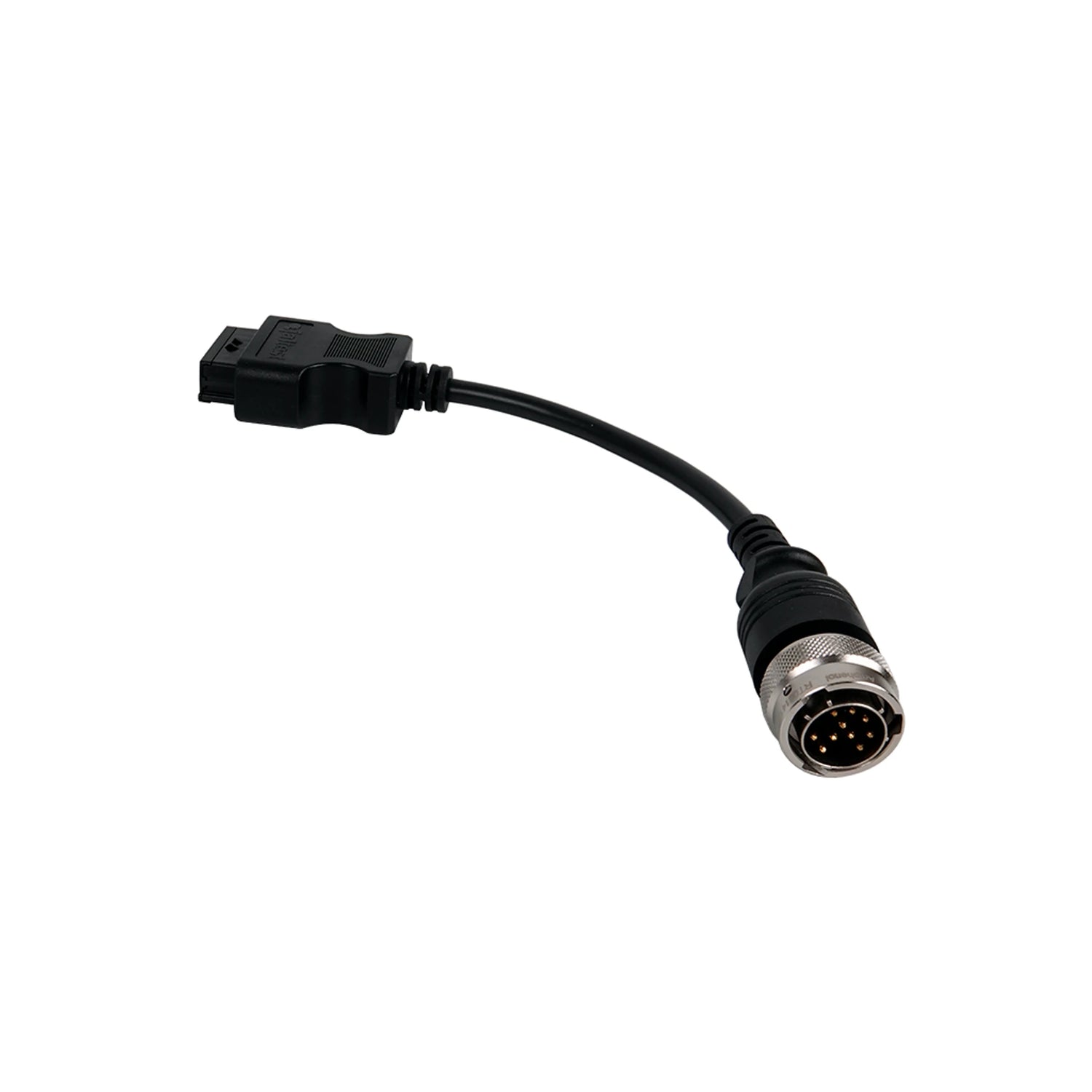

  • 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

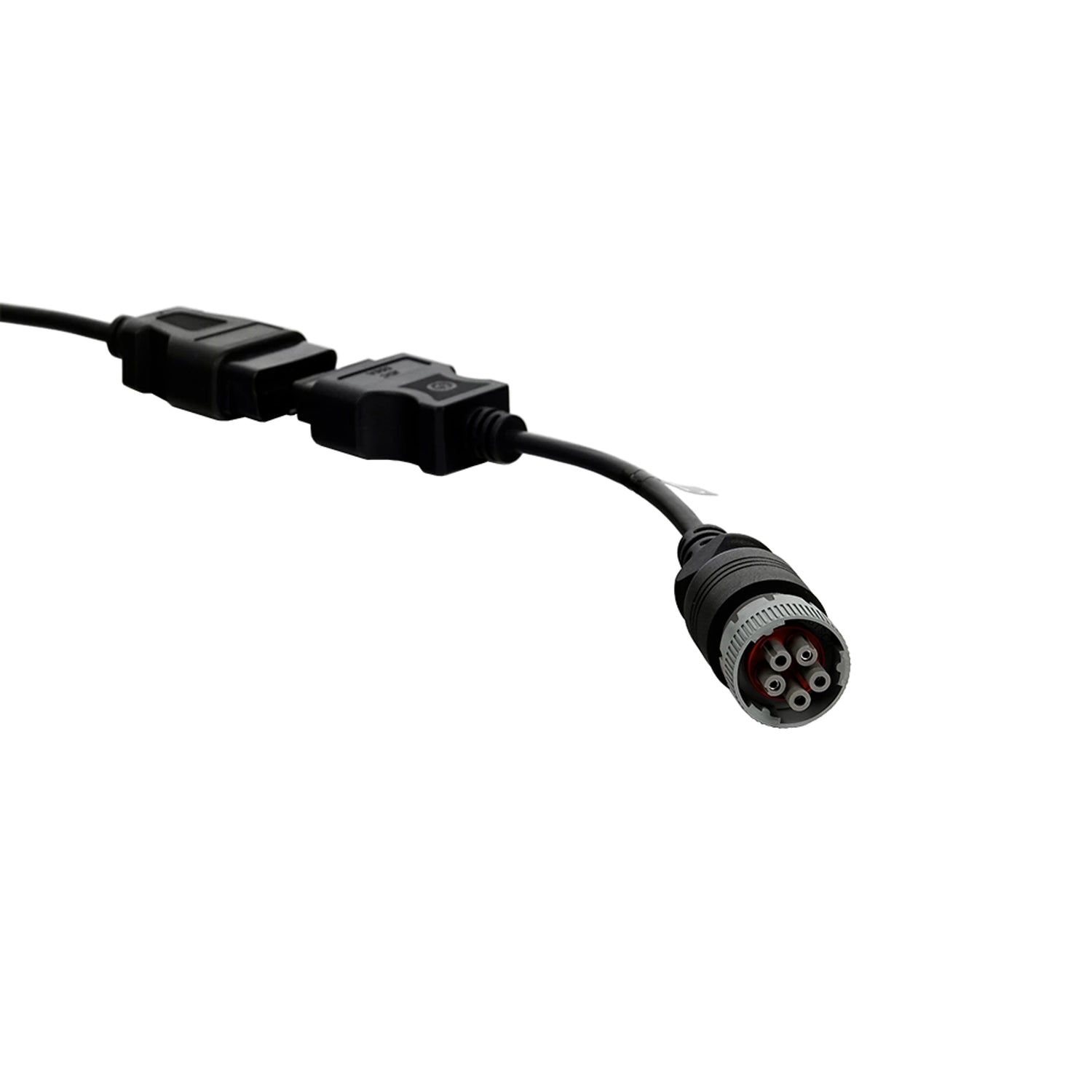

  • 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

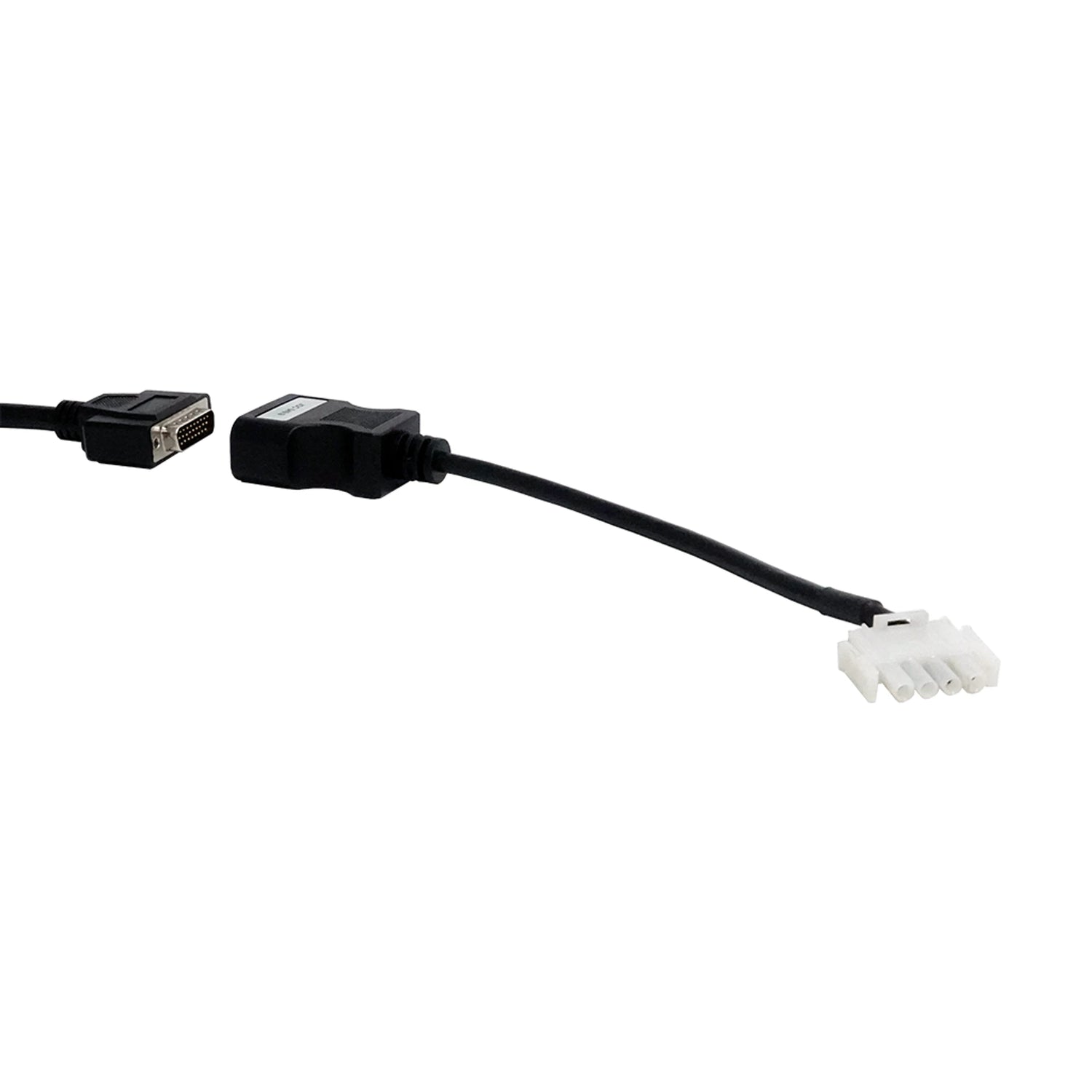

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

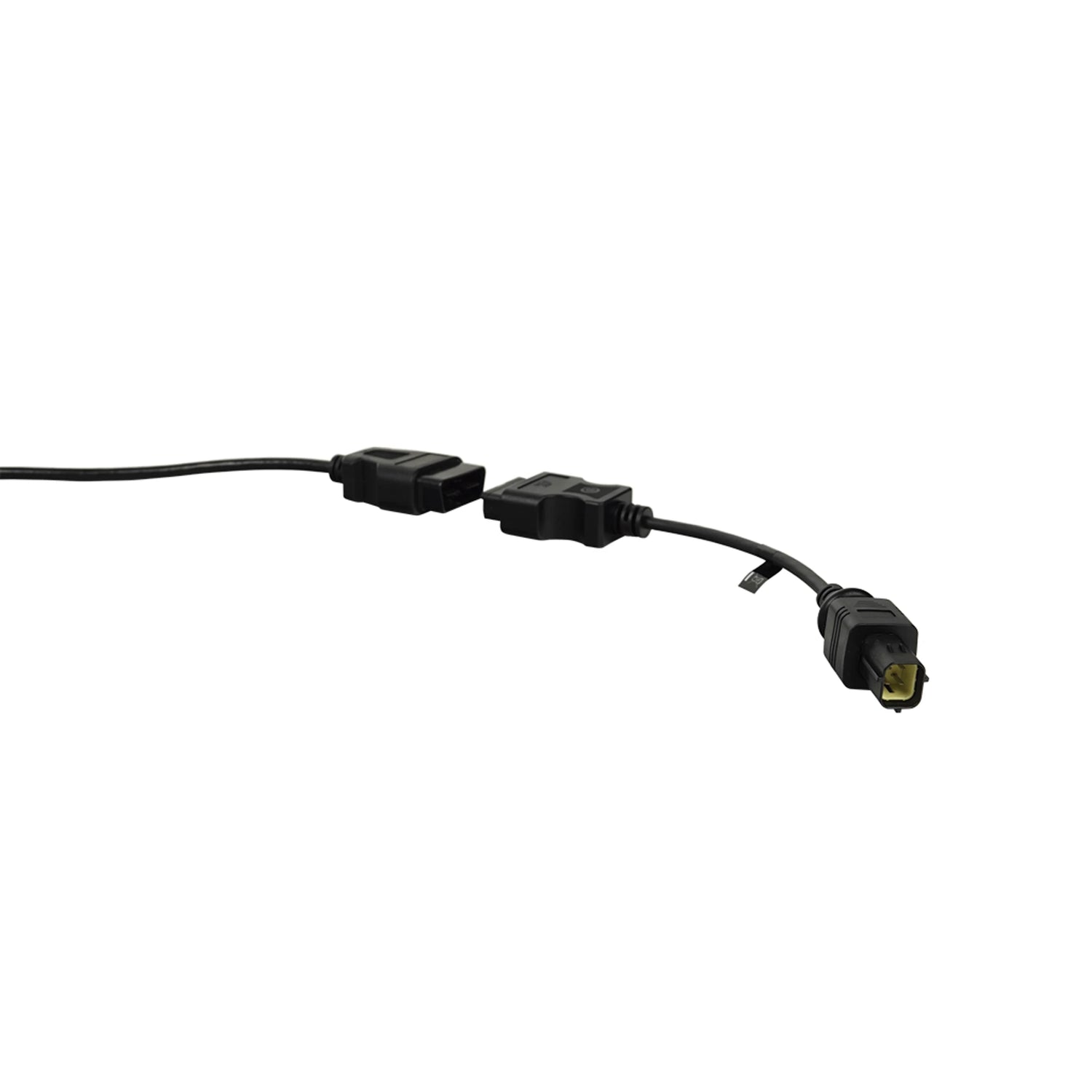

  • 1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • MHE belső szállítás
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Emelő- és daruberendezés

Használat

Hivatkozási szám
70 002 028

További műszaki adatok

Type
Verloopkabelset
Aantal kabels
5 stuks
Inhoud
JDC217.9, JDC504A, JDC523A, JDC549.9 en JDC558A
Toepassing
Merkeigen diagnoseaansluitingen op hoogwerkers en verreikers
Interface
Jaltest Link V8.1 en V9; de JDC217.9 en de JDC549.9 komen uit op de 26-pins DB26
