Jaltest  |  SKU: JDC217.9

Jaltest (JDC217.9) | 9-pólusú J1939 – 26-pólusú DB26 átalakítókábel | Üzleti és munkagép-jármű

€104,95 áfával
€86,74 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

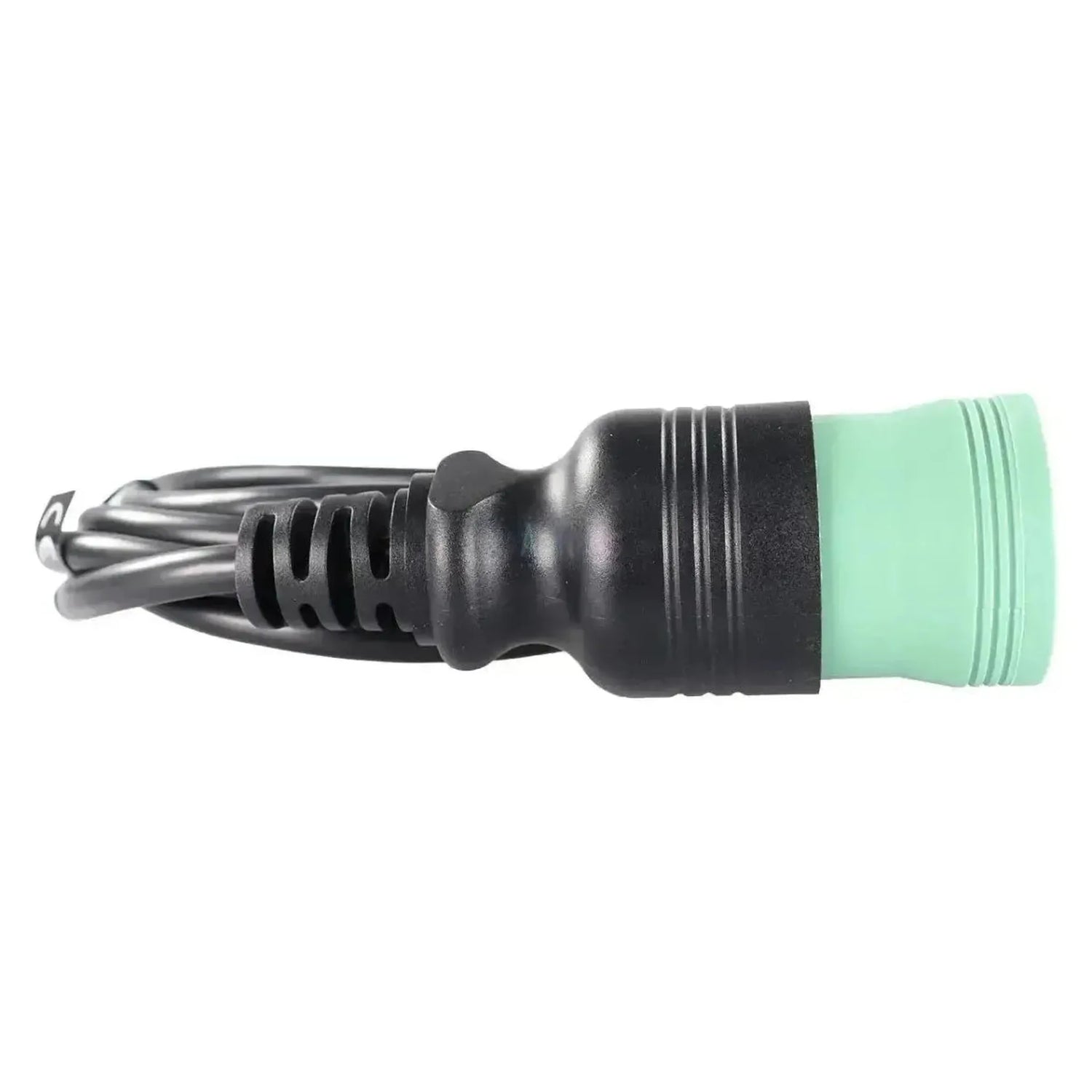

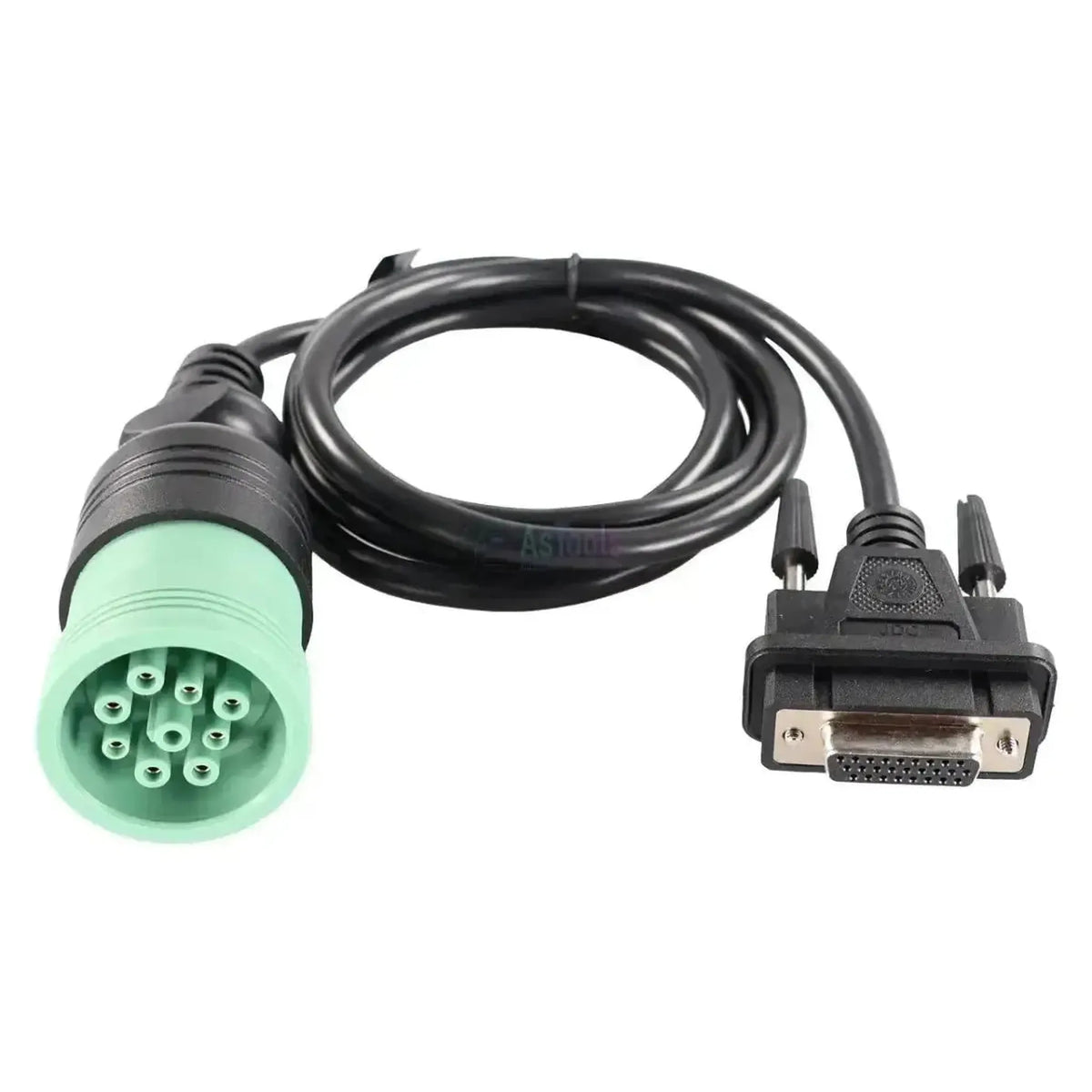

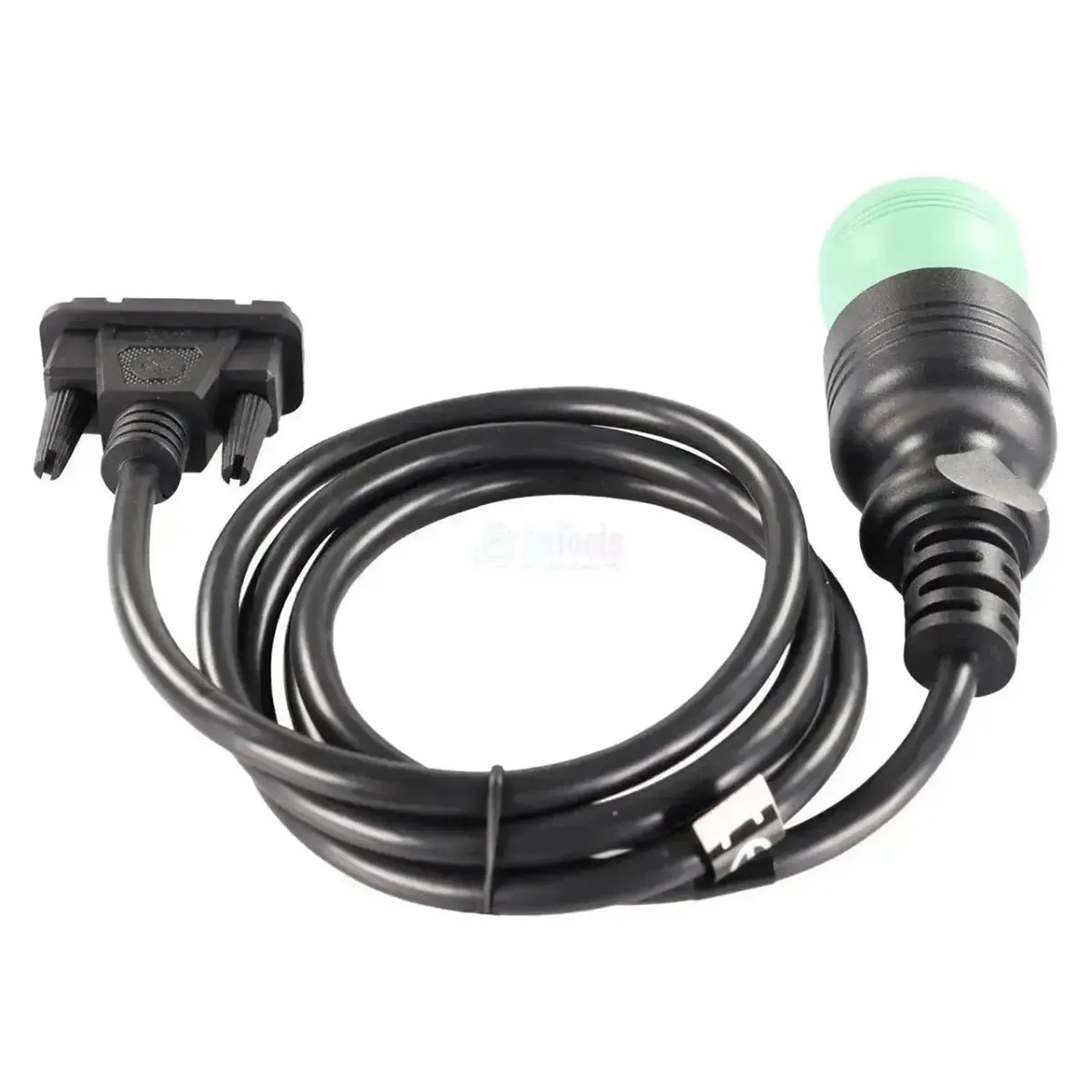

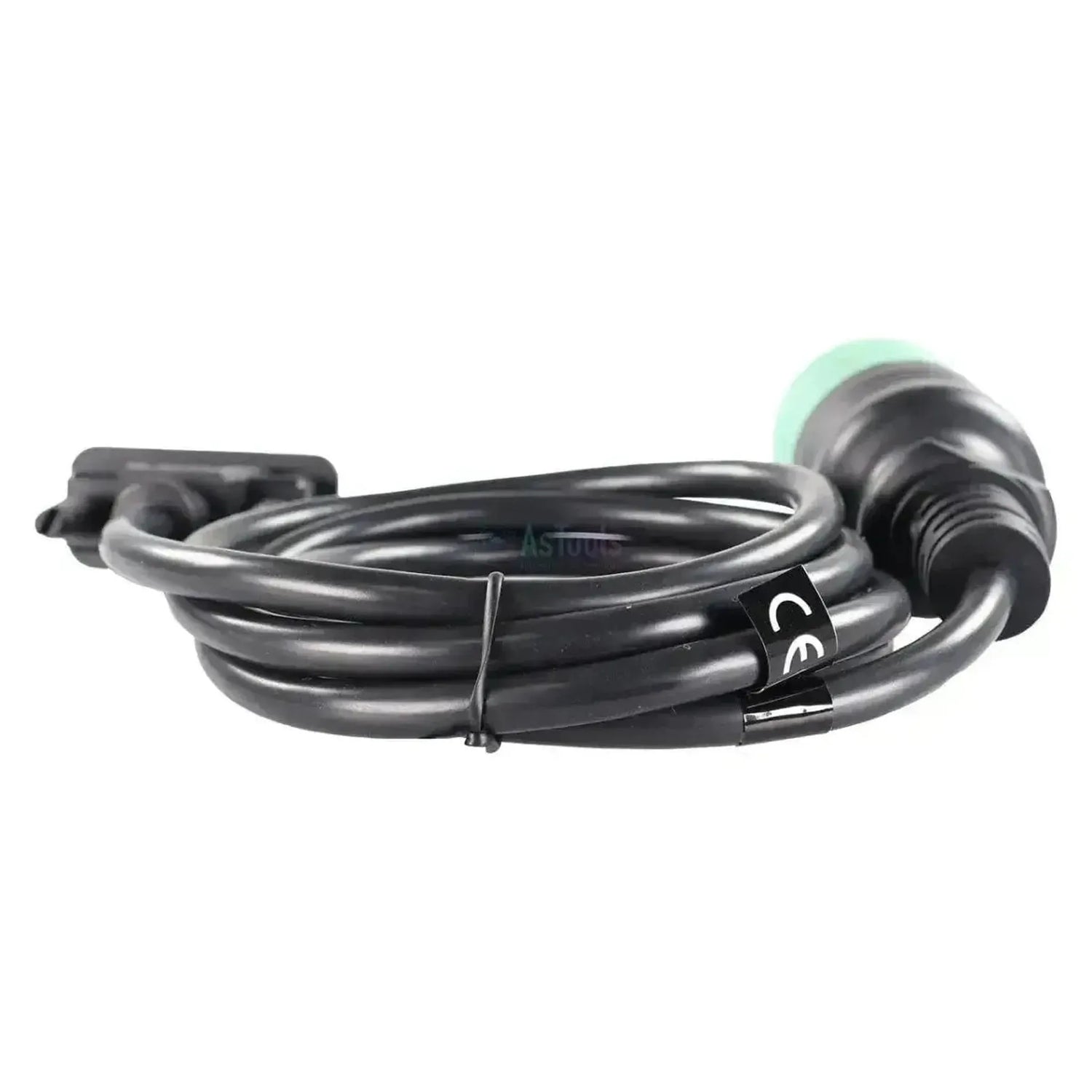

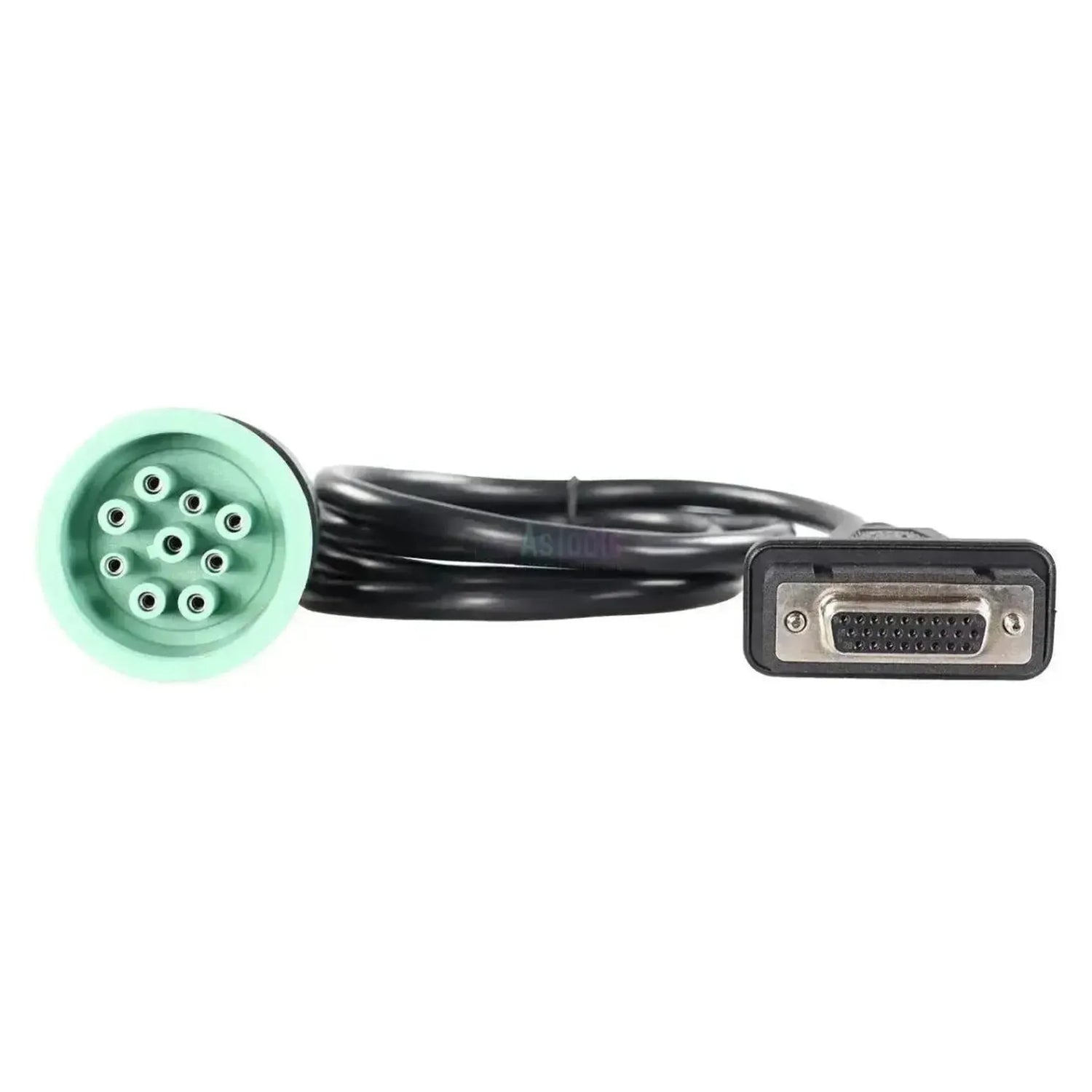

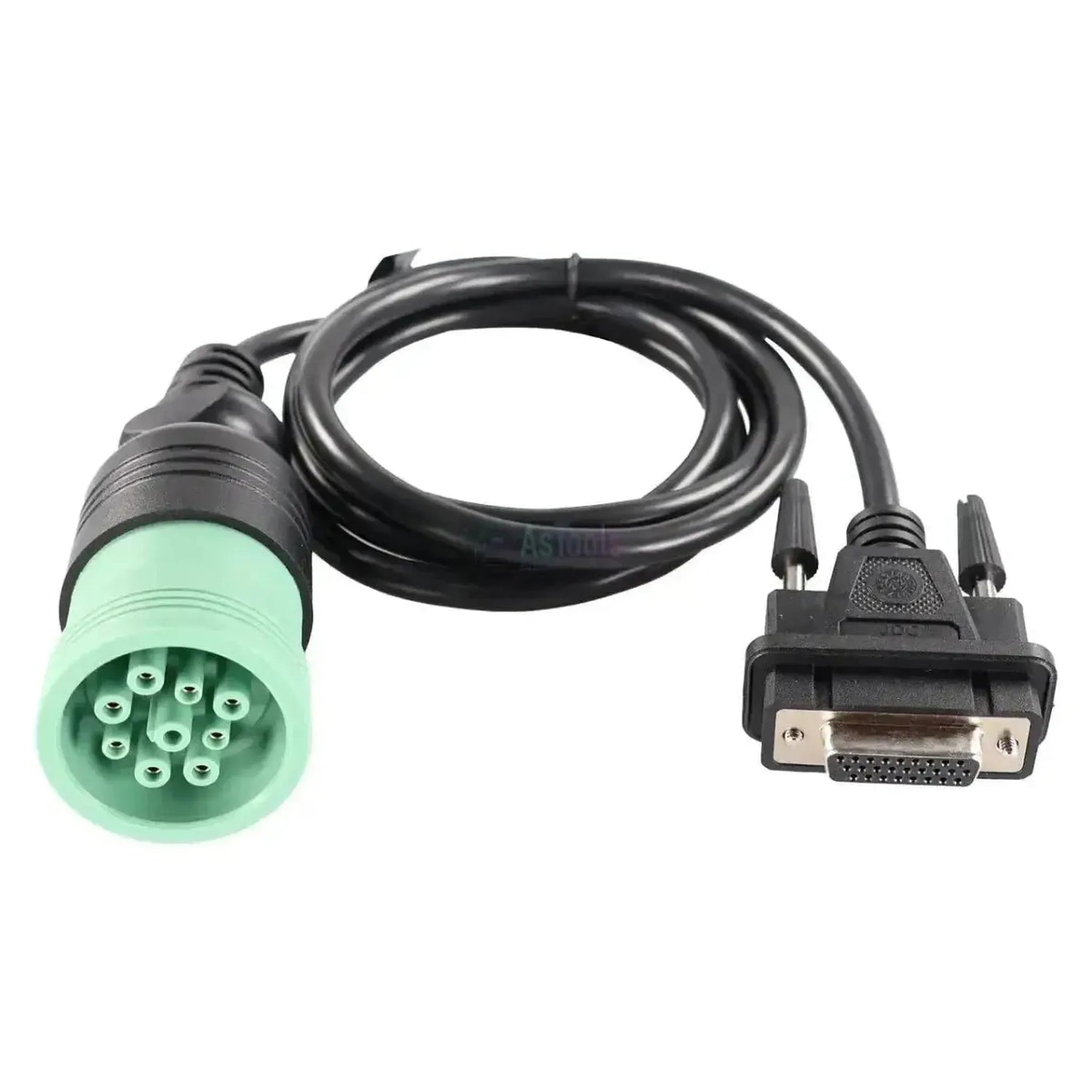

De Jaltest JDC217.9 is de kabel voor machines met de genormeerde 9-polige Deutsch-diagnoseaansluiting type 2. Aan de machinezijde zit een groene ronde stekker met een zwarte koppelring en negen bussen; aan de andere kant een 26-polige DB26-stekker met schroefflens, die rechtstreeks in de poort van de Jaltest Link V9 gaat. Daardoor heeft u geen OBD2-tussenkabel nodig. Het snoer is 147,5 tot 152,5 cm lang.

SAE J1939 legt zowel de berichtstructuur als de diagnosestekker vast. Van die stekker bestaan twee uitvoeringen: De zwarte type 1 voor de langzamere bus en de groene type 2 voor de snellere, en dit is de groene. Omdat de aansluiting genormeerd is, werkt dezelfde kabel op landbouwmachines, bouwmachines, intern transport en scheepsmotoren. De kabel valt onder Jaltest AGV, OHW, MHE, Marine en Multi-Purpose Vehicle.

PLUSPUNTEN

✔Sluit met de DB26-stekker rechtstreeks op de Link V9 aan, dus zonder OBD2-tussenkabel.
✔Met 147,5 tot 152,5 cm ruim vier keer zo lang als de gebruikelijke verloopkabel van 30 cm, zodat u niet naast de aansluiting hoeft te blijven staan.
✔Voor de groene type 2-uitvoering van de 9-polige Deutsch-stekker, de snellere van de twee.
✔Breed modulebereik: AGV, OHW, MHE, Marine en Multi-Purpose Vehicle, omdat de aansluiting genormeerd en merkonafhankelijk is.

AANDACHTSPUNTEN

✕Niet voor de zwarte type 1-uitvoering van de 9-polige Deutsch-aansluiting; die vraagt een eigen kabel.
✕Eindigt op 26-pins DB26 en is dus gemaakt voor de Link V9; voor de V8.1 is de kabel niet opgegeven.
✕Welke regeleenheden u bereikt, hangt af van de machine en van de Jaltest-module waaronder die valt.
✕Voor gebruik zijn de Jaltest-software en een licentie voor de passende Jaltest-module nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via de genormeerde 9-polige Deutsch-aansluiting komt u op het datanet van de machine. Wat daarop zit, is geen vaste lijst: Een tractor draagt andere eenheden dan een graafmachine of een scheepsmotor. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.

Regeleenheden die u kunt benaderen

  • Motorregeling: Gebruikelijke deelnemer.
  • Transmissieregeling: Gebruikelijke deelnemer.
  • Overige eenheden: Verschilt per merk en type.
  • Per segment: Zelfde stekker, andere eenheden.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensorwaarden live volgen.
  • Componenten: Actuatoren aansturen en testen.
  • Parameters en kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsresets: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de groene 9-polige aansluiting.
  2. Aansluiten: Steek de JDC217.9 erop en zet de koppelring vast.
  3. Link koppelen: Schroef de DB26-kant op de Link V9.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies merk en model in de juiste module.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. De kabel hoort bij de genormeerde 9-polige Deutsch-aansluiting type 2 en niet bij een machinemerk. SAE J1939 schrijft de connector voor, waardoor fabrikanten er niet van afwijken.

Toepassing:

  • Landbouwmachines (AGV): Met een groene 9-polige Deutsch-aansluiting.
  • Bouw- en terreinmachines (OHW): Dezelfde genormeerde stekker.
  • Intern transport (MHE): Dezelfde genormeerde stekker.
  • Scheepsmotoren (Marine): Ook daar schrijft J1939 dezelfde aansluiting voor.
  • Multi-Purpose Vehicles: Ook daar schrijft J1939 dezelfde aansluiting voor.
💡
Goed om te weten: Van de 9-polige Deutsch-aansluiting bestaan twee uitvoeringen die er verder identiek uitzien: Zwart is type 1 en groen is type 2. Deze kabel is de groene. De kleur van de stekker op uw machine is dus doorslaggevend; kijk daar naar voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • AGV mezőgazdaság
  • OHW építőipari és terepgépek
  • MHE belső szállítás
  • Marine vízi járművek
  • Multi-purpose Vehicle

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
26 pólusú DB26
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
9 pólusú Deutsch J1939
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
147,5 és 152,5 cm között

Használat

Hivatkozási szám
JDC217.9
Vezérlőegységek
A gép adathálózatán lévő vezérlőegységek

További műszaki adatok

Toepassing
9-polige Deutsch J1939-diagnoseaansluiting, type 2 (groen)
Aansluiting machinezijde
9-pins Deutsch J1939, type 2 (groen, negen bussen)
Segment
Bedrijfs- en Werkvoertuig
Onderdeel van kabelset
AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en de set voor stationaire motoren (70002006)
Nodig om te gebruiken
Jaltest Link V9, Jaltest-software met licentie voor de passende module
