Jaltest Autobus Diagnosztikai Eszköz

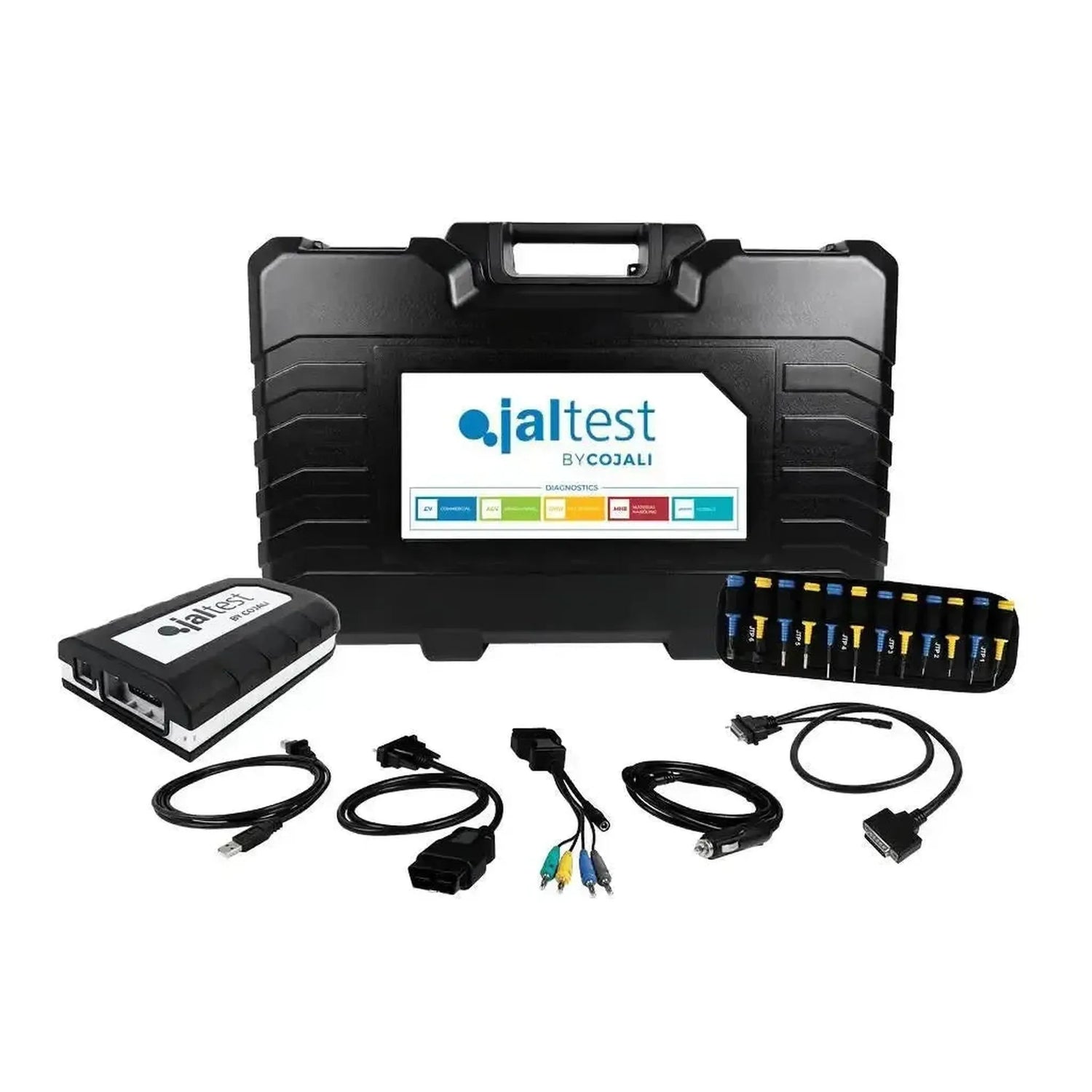

A csomag tartalma

A koffer a hardvert tartalmazza, amellyel a kapcsolatot létesítik, valamint a szoftverlicenct, amely feloldja a Bus-modult. A hardver megegyezik az önálló szett 70001052 tartalmával; a diagnosztikai eszközök közötti különbség a szoftver-modulban van, nem a kofferban. Az alábbiakban minden egyes alkatrész és a hozzá tartozó referenciadelsz szerepel.

Hardver

• Jaltest Link V9 (70001015): A diagnosztikai felület, amelyet a busz diagnosztikai portjára csatlakoztat, 26 tüskés DB26-tal a kábelem felé és USB-C-vel a számítógéphez.
• Multipin Kit (70002001): Húsz többpólusú csatlakozó JTP01-től JTP10-ig, mindegyik két színben, a csatlakozó kábel JTP101 és két tápkábel — JDC10AM2 akkumulátor-kapcsa és JDC20AM2 az elektromos szigaretták gyújtatóhoz. Ezzel közvetlenül be tud dögözni egy olyan csatlakozóba, amelyhez nincs saját diagnosztikai kábel.
• OBD-kábel, 16-pólusú (JDC213.9): A standard kábel a szokásos diagnosztikai csatlakozóhoz.
• USB-C-kábel (JDC107.9B): A Link és a laptop közötti csatlakozás.
• 100 cm hosszú hosszabbítókábel (JDC100): 26 tüskés DB26-csatlakozóval, a Link maga széles csatlakozójához. Hasznos, ha a vezérlőegység egy kapcsolószekrényben vagy a busz hátuljában található.
• Koffer (70003015): A kompakt kivitel, 505 x 381 x 146 mm.

Szoftver

• Szoftver (293300): Az egyszeri vásárlás, amely feloldja a Modular Bus modult. A Modularban az első felhasználási év megtalálható, tehát nincs szükség külön szoftverlicencre.
• Jaltest GRP: A Cojali műhelyszoftvere ügyfelekhez, járművekhez és jelentésekhez, Basic, Synchro és Enterprise módokkal; ezek a módok ingyenesen aktiválhatók.

Egy laptop és a busz kábelei nem tartoznak bele. Lásd az oldal alábbiakban az Kábelek és számítógép részt.

Mely buszokhoz és rendszerekhez

A Jaltest Modular Bus lefedi a városi buszokat, helyközi buszokat és óbuszokat. A listán szereplő márka támogatást jelent, nem azt, hogy minden modell és gyártási év teljes mértékben támogatott. A kontinens szerinti felosztás arra a országra vonatkozik, ahonnan a márka származik, nem az aktuális tulajdonosra.

Buszmárkák a támogatásban

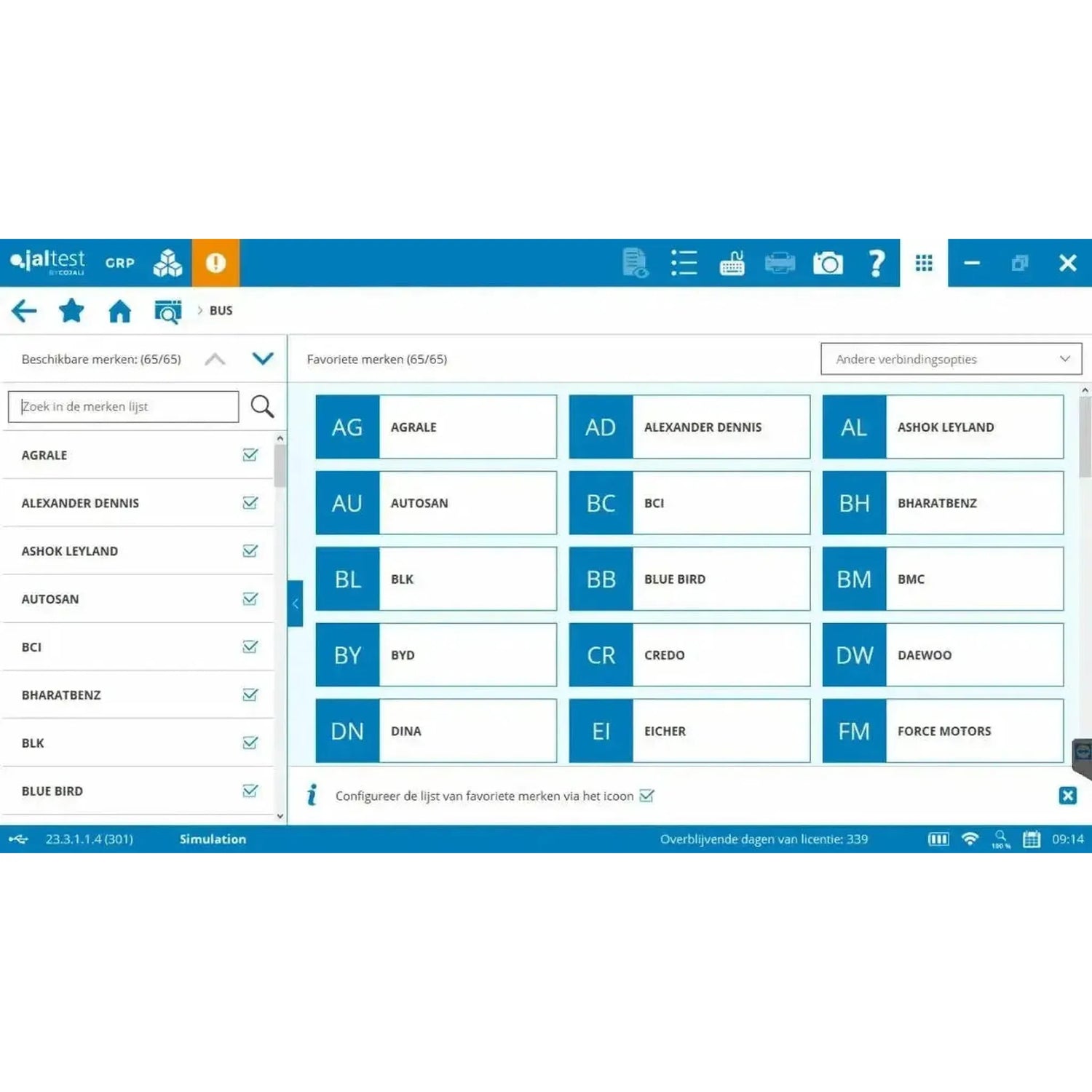

Ismert márkák a Jaltest Modular Bus támogatott buszai között: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL és Volvo.

Mind a 73 autóbusz márka, földrészek szerint bontva:

Európa magában foglalja az Egyesült Királyságot, Törökországot, Oroszországot és Belaruszot. Kína külön áll az Ázsiától, amely Japánt, Dél-Koreát és Indiát tartalmazza. Az Egyéb kategória Ausztrália és Afrika márkáit tartalmazza.

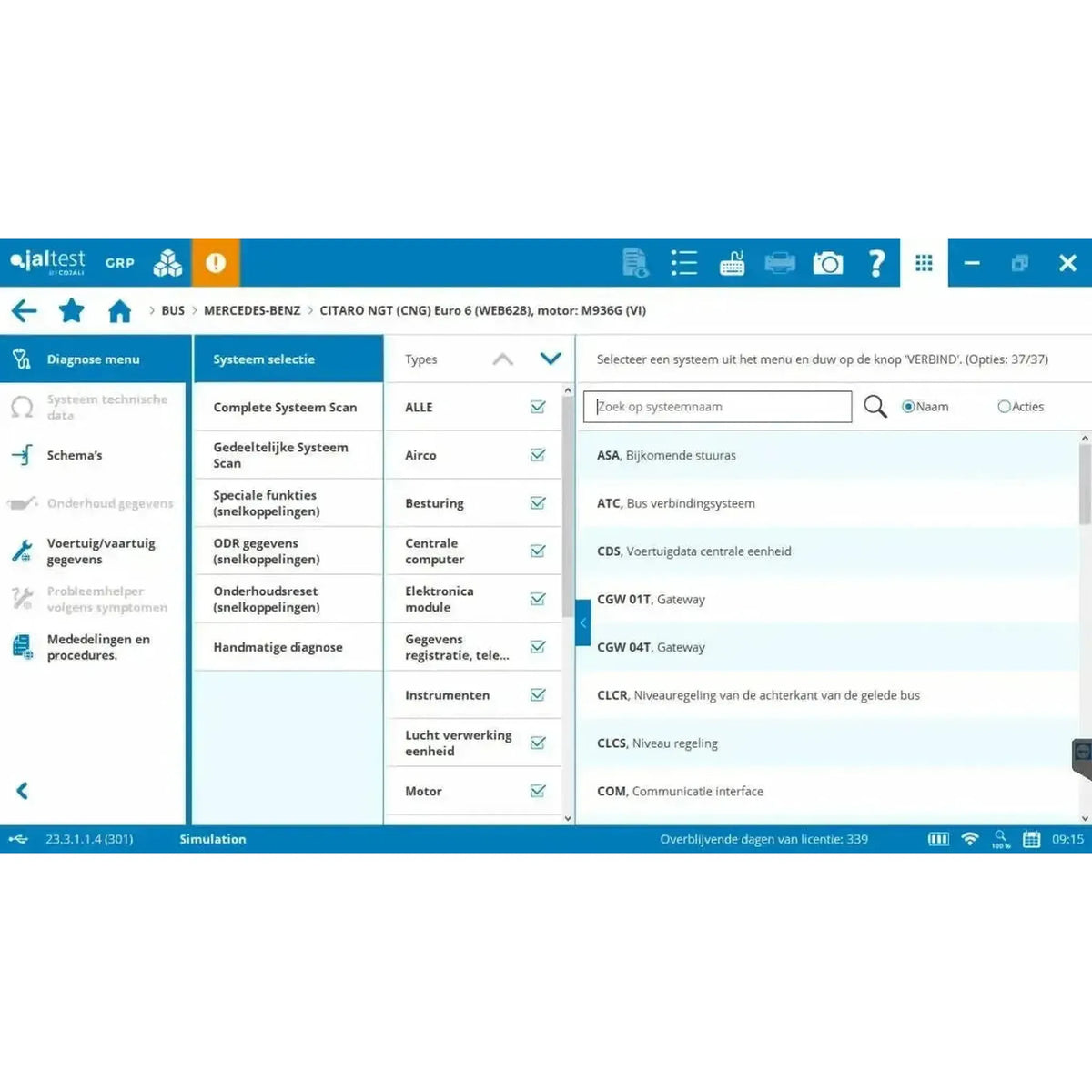

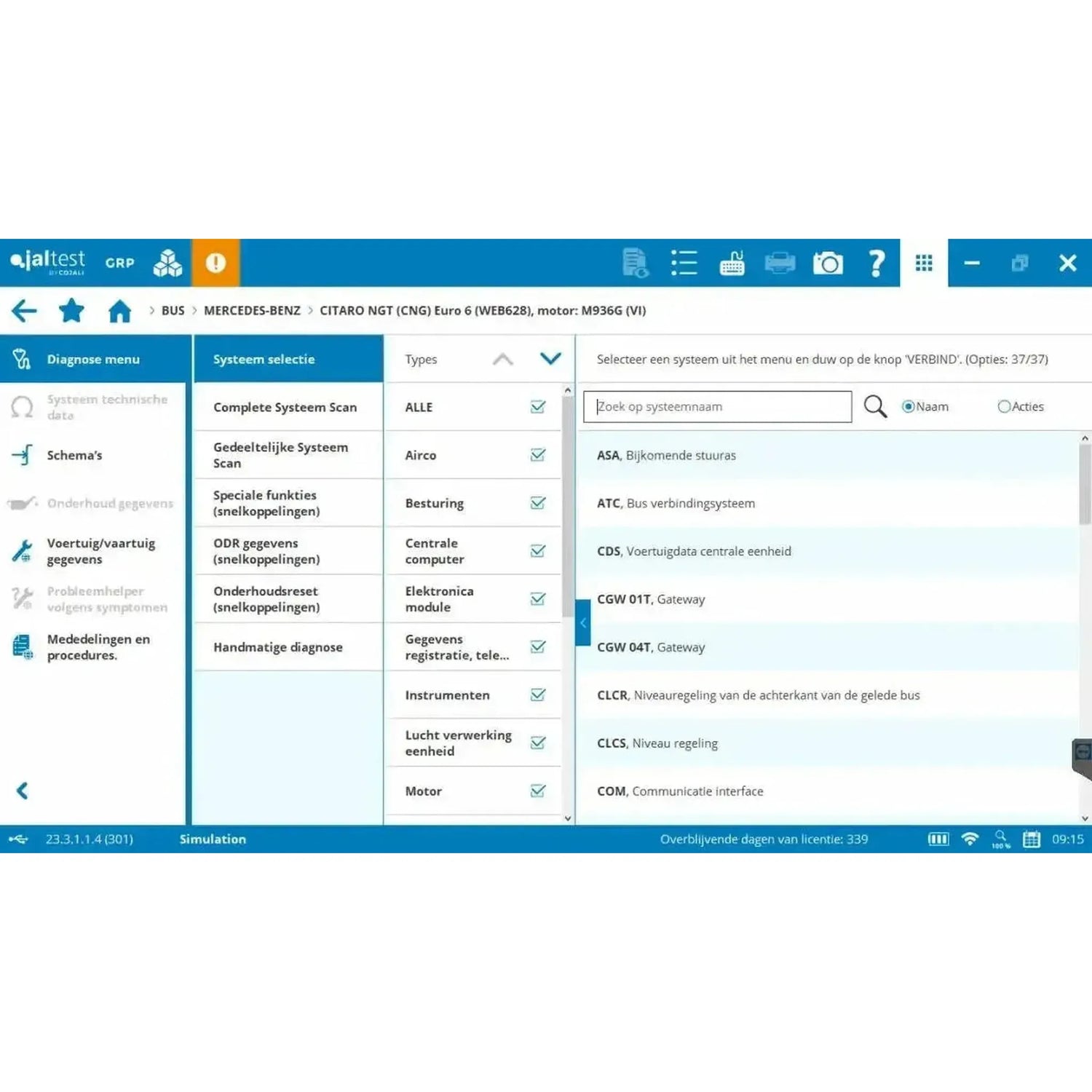

A rendszerek a buszban

• Hajtáslánc: Motor, sebességváltó és kipufogógás-utókezelés, a szoftverben az Antipollution csoport SCR-rel és AdBlue-val.
• Automata váltók: A ZF Ecomat a 9 tüskés Mate N-Lock csatlakozóval, a ZF EcoLife a mini-USB és MCP verziójában, valamint a Voith Diwa.
• Fékezés és alvázrendszer: Alapfék, segédfékek, légnyomás-előkészítés, felfüggesztés, kormányzás és alvázmodul, beleértve a Knorr-Bremse ABS6 és ABS24/EU12 valamint az ABS és EBS szabályozásokat.
• Légszigetelés (ECAS): Az elektronikusan szabályozott légszigetelés, amely az állomásnál a beépítési magasságot is kezeli, a Wabco ECAS CAN 2 segítségével.
• Ajtóvezérlés: A Wabco MTS ajtóvezérlése, a moduláris szabályozás, amely az ajtókat vezérli.
• Klímavezérlés: A Wabco ATC és ATC Coach a busz klímázónáihoz.
• Elektronika és kényelem: Központi számítógép, elektronikus modulok, műszerfal, világítás, fűtés, kijelző, hang és indítás-interrupt.
• Biztonság: A Safety csoport, vészfék-asszisztenciával és sáv-monitoring funkciókkal.
• Adatrögzítés és telematika: Az adatrögzítési, telematikai és FMS csoport, amely magában foglalja a tachográfot is.

Keresés alkatrész alapján buszmárka helyett

Ugyanez a rendszer különböző gyártók busszaiban található, ezután az alkatrész alapján közelít, nem a jármű alapján. Ez hasznos egy automata váltóhoz vagy egy fékrendszerhez, amelyet több tucat karosszéria-gyártó beépít.

Mit lehet vele csinálni

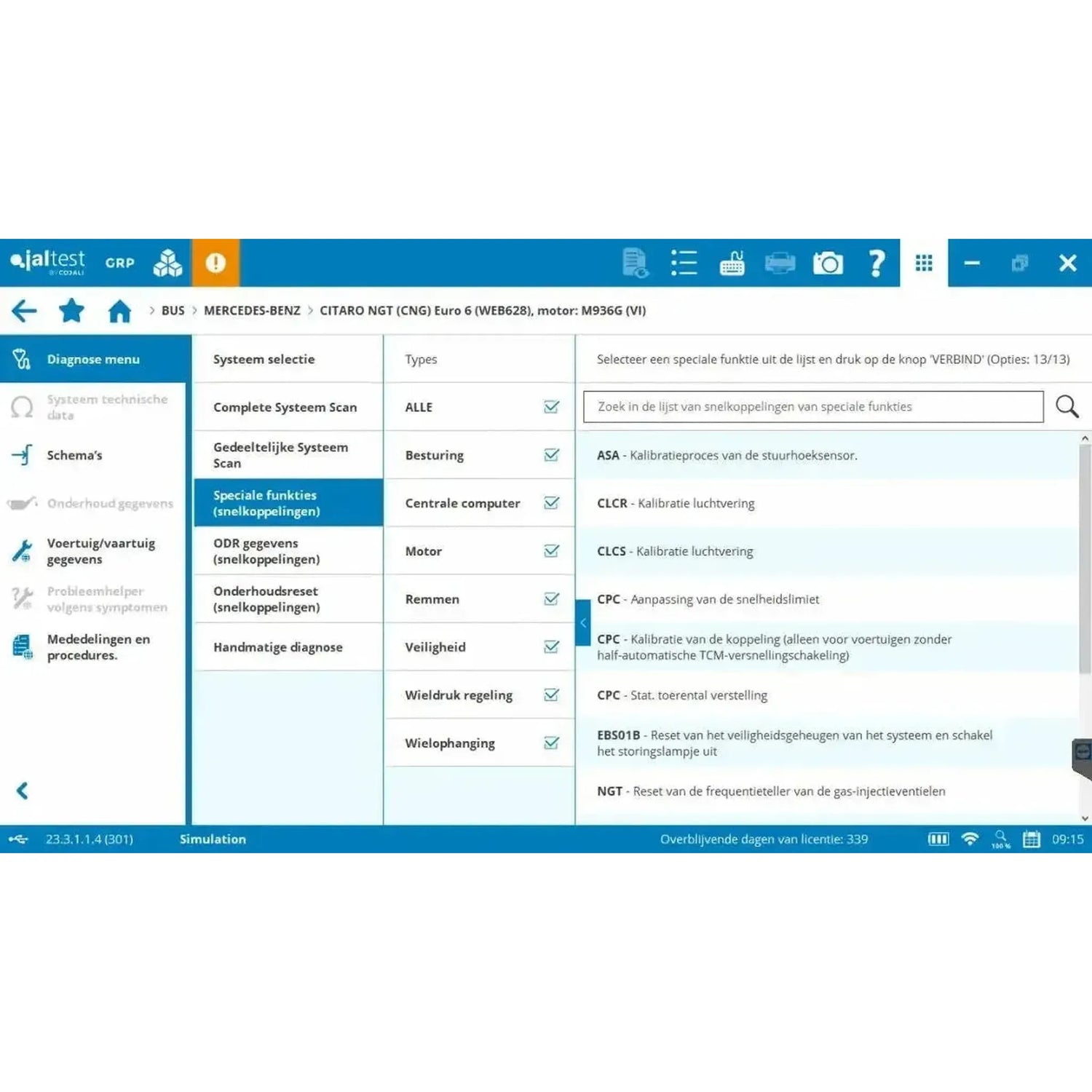

A Bus-modullal Ön kiolvasja a busz vezérlőegységeit, nyomon követi a mérési értékeket és vezérli az összetevőket. Ezen kívül az szoftverhez szükséges munka is végezhető: a szűrőmosás, az injektorok, a kalibrálások és az karbantartási számlálók.

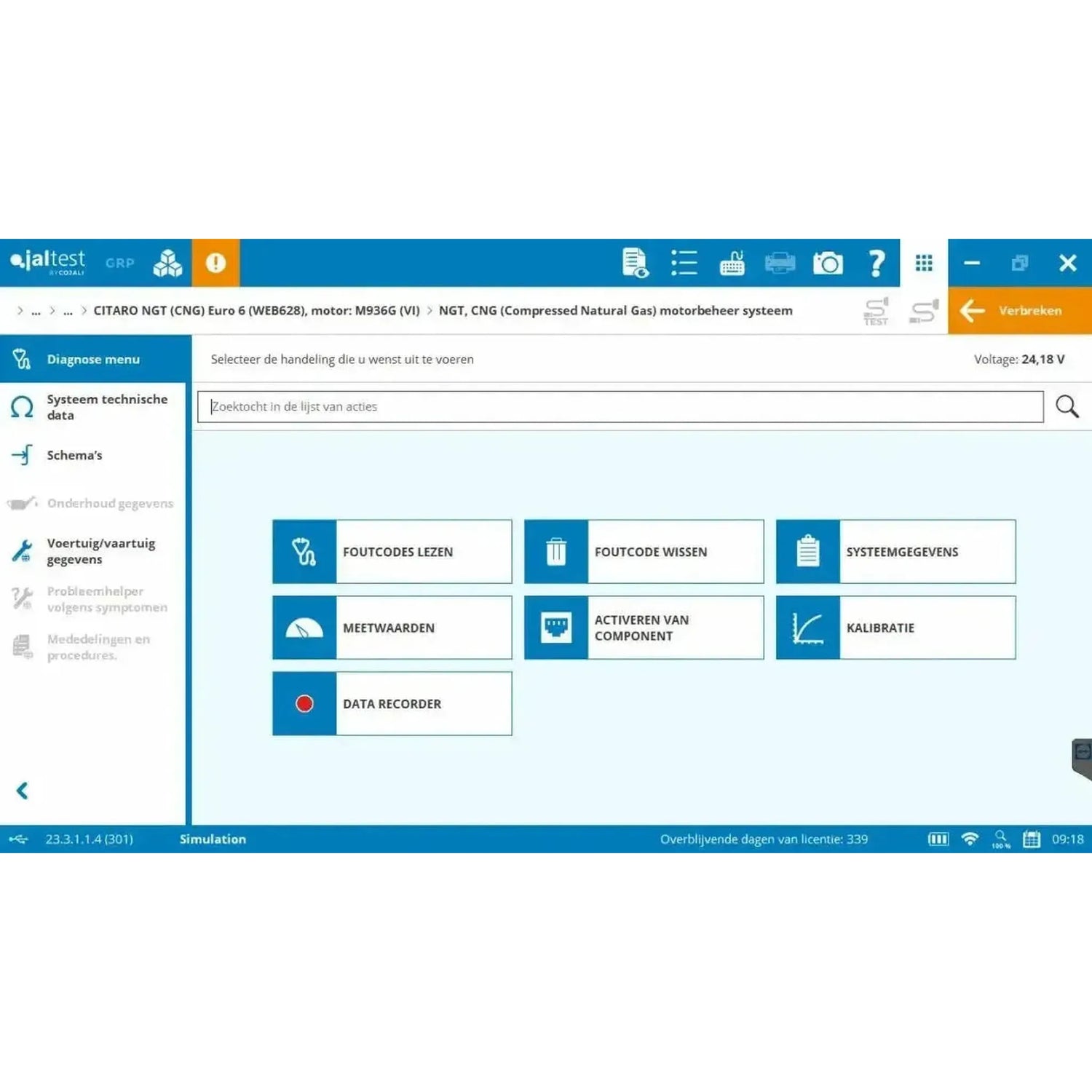

Diagnosztika

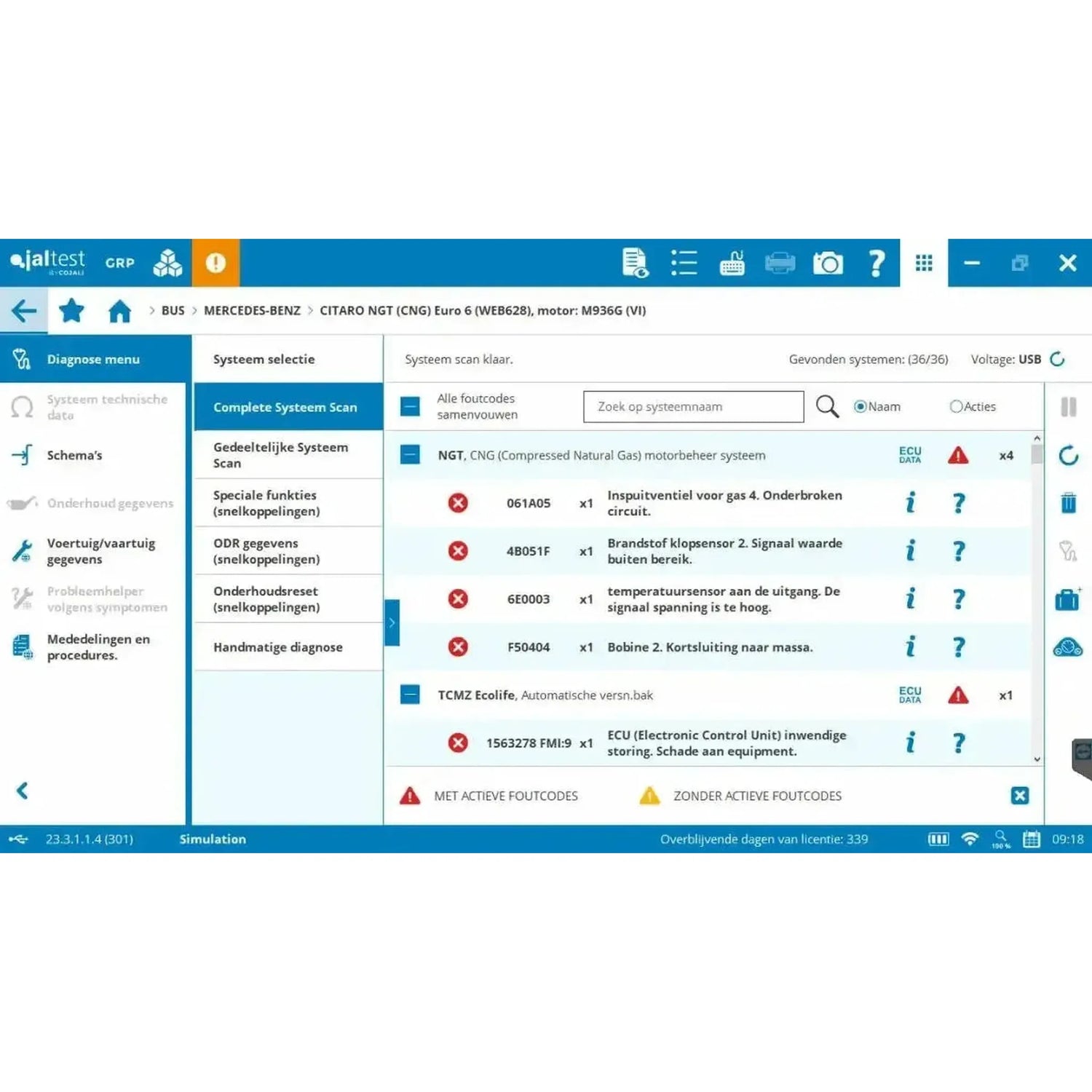

• Hibakódok olvasása és törlése: A vezérlőegység hibaelkülönítési memóriája, kódokra vonatkozó információkkal.
• Mérési értékek: A csatlakoztatott érzékelők értékei a képernyőn, számokkal és grafikonban.
• Alkatrészek vezérlése: Komponensek célzott kezelése működésük ellenőrzéséhez.
• ECU-adatok: Az elektronikus vezérlőegység alkatrészszáma, sorozatszáma és szoftvververziója.
• Paraméterek és kalibrációk: Vezérlőegységek konfigurálása és rendszerek beállítása.

Karbantartás és kalibráció

• Részecskeszűrő (DPF): Kényszer regenerálása és csere után regisztrálása.
• Hengerlekapcsolási teszt: Az egyes hengerek lekapcsolása a motorüzem értékeléséhez.
• Injektorkódolás: Új injektorok regisztrálása a motorvezérlésben.
• Automata váltó kalibrálása: A ZF Ecomat, a ZF EcoLife és a Voith Diwa beállítása a váltó munkálatai után.
• Légszigetelés beállítása: Az ECAS-szabályozás utazási magassága és magasság-érzékelői, valamint az állomásnál a beépítési magasság is.
• Ajtóvezérlés beállítása: A Wabco MTS ajtóvezérlésének újrabeállítása a csere után.
• Karbantartás-számlálók: Visszaállítás a szervizcsere után.

Kábelek és számítógép

A kofferban a 16 tüskés OBD-kábel található a szabványos csatlakozóhoz. Számos buszrendszer mellett saját diagnosztikai csatlakozóval rendelkezik a vezérlőegységen, és ehhez külön kábel szükséges. A szoftver magát a Windows-számítógépen futtatható.

• Teherautó- és buszvezeték-készlet (29362): Vezetékek Volvo, Mercedes-Benz és MTU, Wabco-fékezőrendszerek, Renault, Iveco, MAN TG-sorozat, DAF és MAN járművekhez 37-tüskés csatlakozóval.
• Automata sebességváltók: JDC307A a ZF Ecomat 9-tüskés Mate N-Lock csatlakozójához, JDC308A a ZF EcoLife mini-USB csatlakozójához és JDC309A az EcoLife MCP-változatához sárga 9-tüskés csatlakozóval.
• Klímaberendezés és ajtók: JDC304A a Wabco ATC klímaszabályozáshoz és Wabco MTS ajtóvezérléshez 4+4-tüskés csatlakozón.
• Fékrendszer és léguegység: JDC305A a Knorr-Bremse ABS6 és ABS24/EU12 fékrendszerhez, és JDC310A az ECAS léguegység-szabályozáshoz Solbus autóbuszokra.
• Régebbi buszok: JDC311A a 9-tüskés Sub-D csatlakozóhoz Solaris autóbuszokra, JDC301A a Volvo busz ECS-hez és JDC302A a Volvo busz ABS-hez.
• Számítógép: A szoftver Windows alatt futtatható. A Cojali a Jaltest Rugged PC-t és az A140 Rugged PAD-et szállítja; mindkettő külön elérhető webshopunkban.

A szükséges vezeték típusát a buszban lévő vezérlőegység határozza meg, és nem a karosszériagyártó neve. A rendelés előtt ellenőrizze közvetlenül a buszon, hogy melyik csatlakozó van a vezérlőegységen: Nézzen meg az automata sebességváltón, az ajtó melletti kapcsolótáblán és a jármű OBD-helyén.

Licenc és meghosszabbítás

A Moduláris verzióban Ön a szoftveraktivációt és az első használati évet egyszerre vásárolják meg. A második évet követően az frissítési licenc (29051300) segítségével bővíti, minden alkalommal tizenkét hónapra. Amíg az engedély érvényes, az összes új szoftververziót megkapja a buszrendszerekhez.

• Futamidő: Tizenkét hónap az aktiválástól, a szoftver-aktiválásban foglalt.
• Meghosszabbítás: Évente, a frissítési licenc (29051300) segítségével.
• Telepítések: Legfeljebb öt pc. A Jaltest-hardver mindig szükséges a szoftver futtatásához.
• Regisztráció: Az aktiválás során, minden új szoftververzió után, illetve ezt követően félévente.
• Modul utólagos vásárlása: Egy később vásárolt modul egyenlővé válik az Ön fennálló licencével; arányosan fizet.
• Nem meghosszabbít: A modul zárolva marad, amíg az update-licencet le nem veszi.

Választható bővítések

A Bus-modul mellett vannak kiegészítések, amelyeket külön rendelhet meg. Nem szükségesek a diagnosztizáláshoz, de kibővítik a referencia-könyvtárat, a támogatást vagy az eszközöket. Az alábbiakban látható, hogy mi tartozik az autóbuszokhoz és turisztikai buszokhoz.

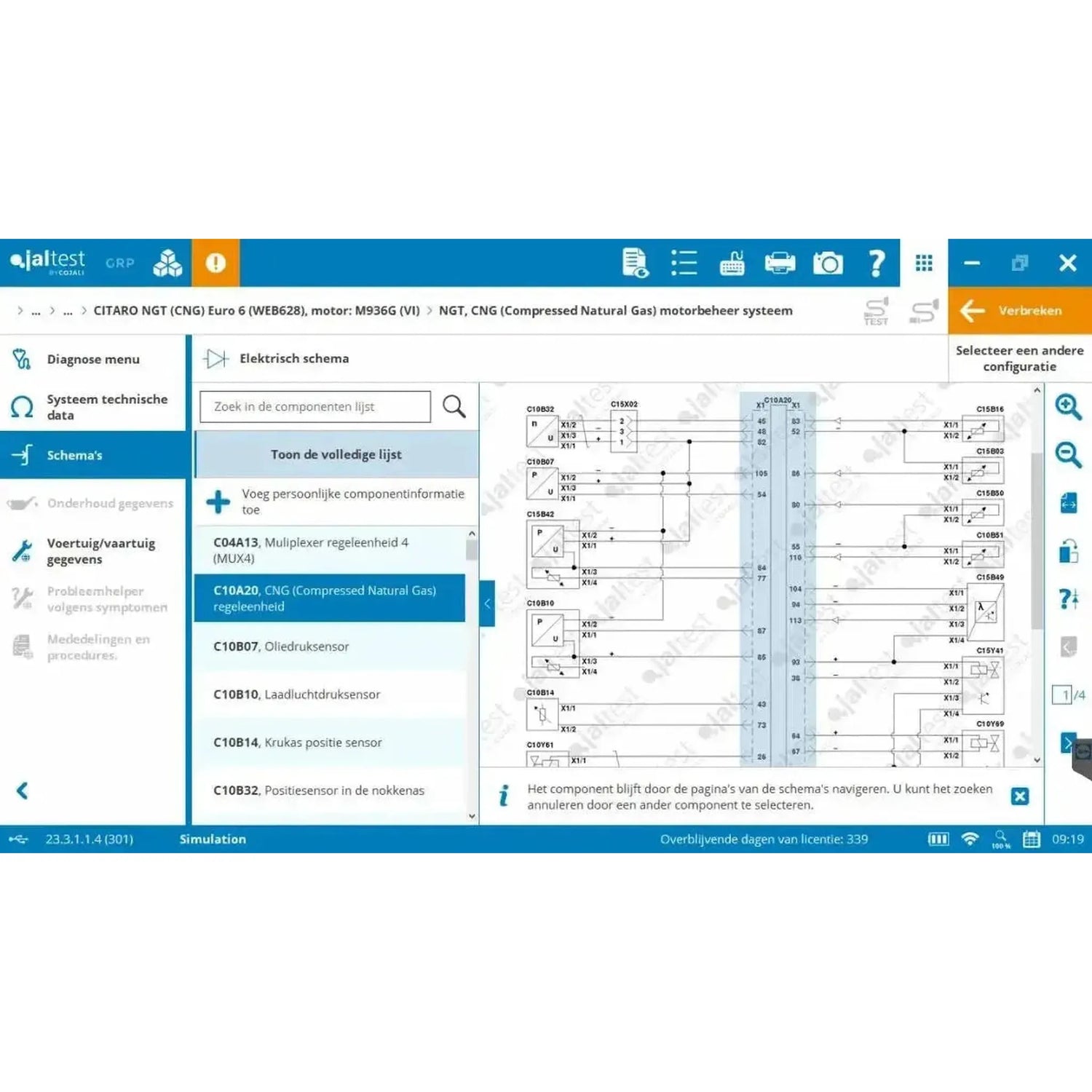

• INFO Plus Modularhoz (70605043): A kapcsolási rajzok és az irányított javítási folyamatok. Rendeljen belőle annyi moduláris licencet, ahány eszköz van.
• Gyártói modul (29469): Választás a rendszer-gyártó alapján, nem a jármű-márkára, a 29481 frissítési licenccel a következő évekre. Ez a modul nem kapható egyedül, és Modular Truck vagy Modular Bus, vagy mindkettő szükséges; ezzel a készlettel teljesül ez a feltétel.
• Jaltest ETM (70001007): A külső teszter, amellyel egyénileg mérheti az EBS-modulátorokat és érzékelőket, valamint a mérőkábeleket tartalmazó készletként (70001008). Csak érvényes CV- vagy moduláris licenccel működik, és nem lesz külön termékként szállítva.
• Jaltest ATS: Egy év hozzáférés a Cojali angol nyelvű műszaki ügyfélszolgálatához. Automatikusan meghosszabbodik; írásban lehet felmondani a lejárat előtt harminc nappal.

Csomag tartalma

• 1x Jaltest Link V9 felület (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pólusú DB26 – 16-pólusú OBD2 Átmeneti kábel | Felület
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Átmeneti kábel | Felület
• 1x Jaltest (JDC100) | Link V9 26-pólusú DB26 Hosszabbítókábel (100 cm) | Felület
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293300) | Autobus (Moduláris) | Szoftver-licenc
