Jaltest  |  SKU: JDC539A

Jaltest (JDC539A) | Bobcat 6+6 tűs OBD – 16 tűs OBD2 átalakítókábel | Belső égésű motor

€286,95 áfával
€237,15 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

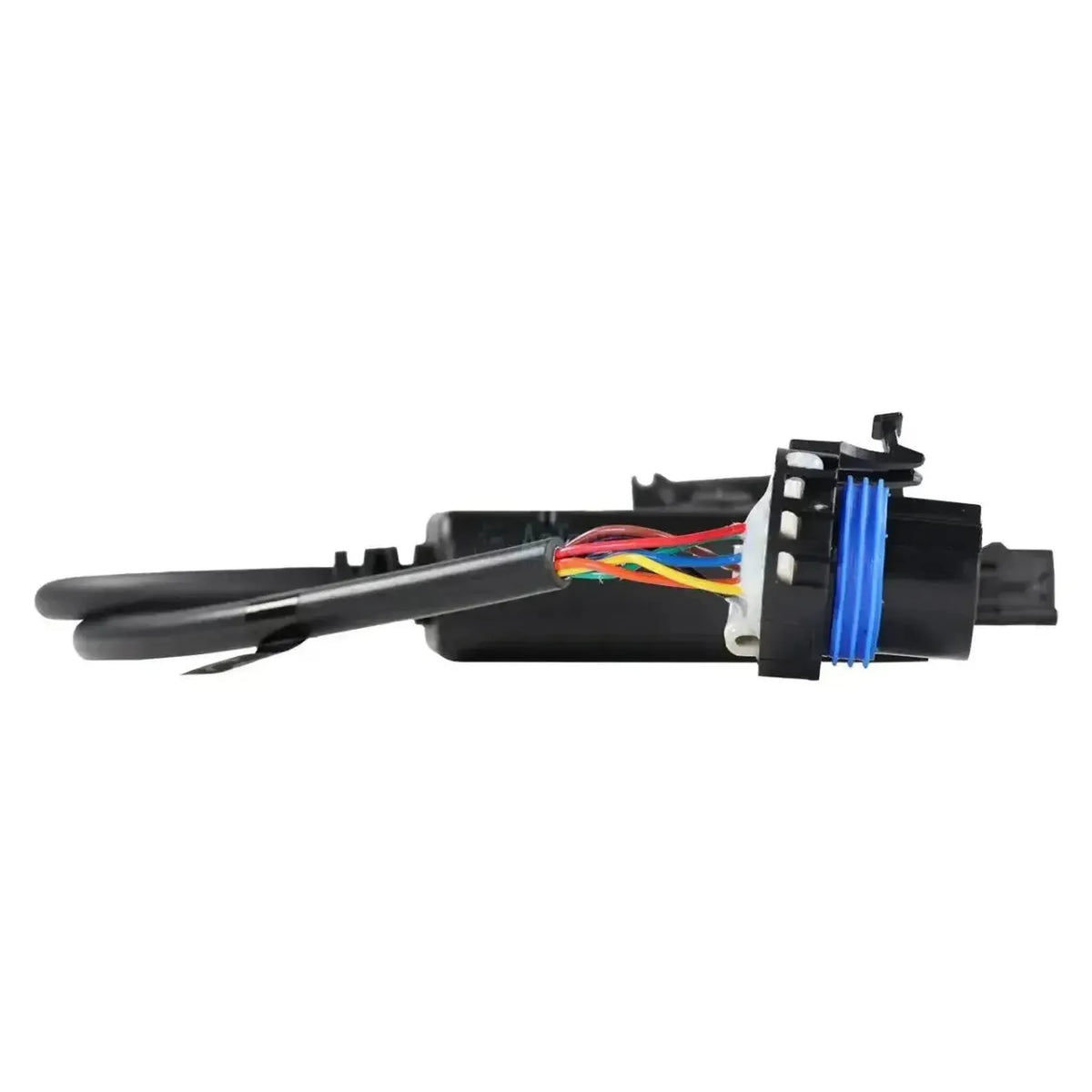

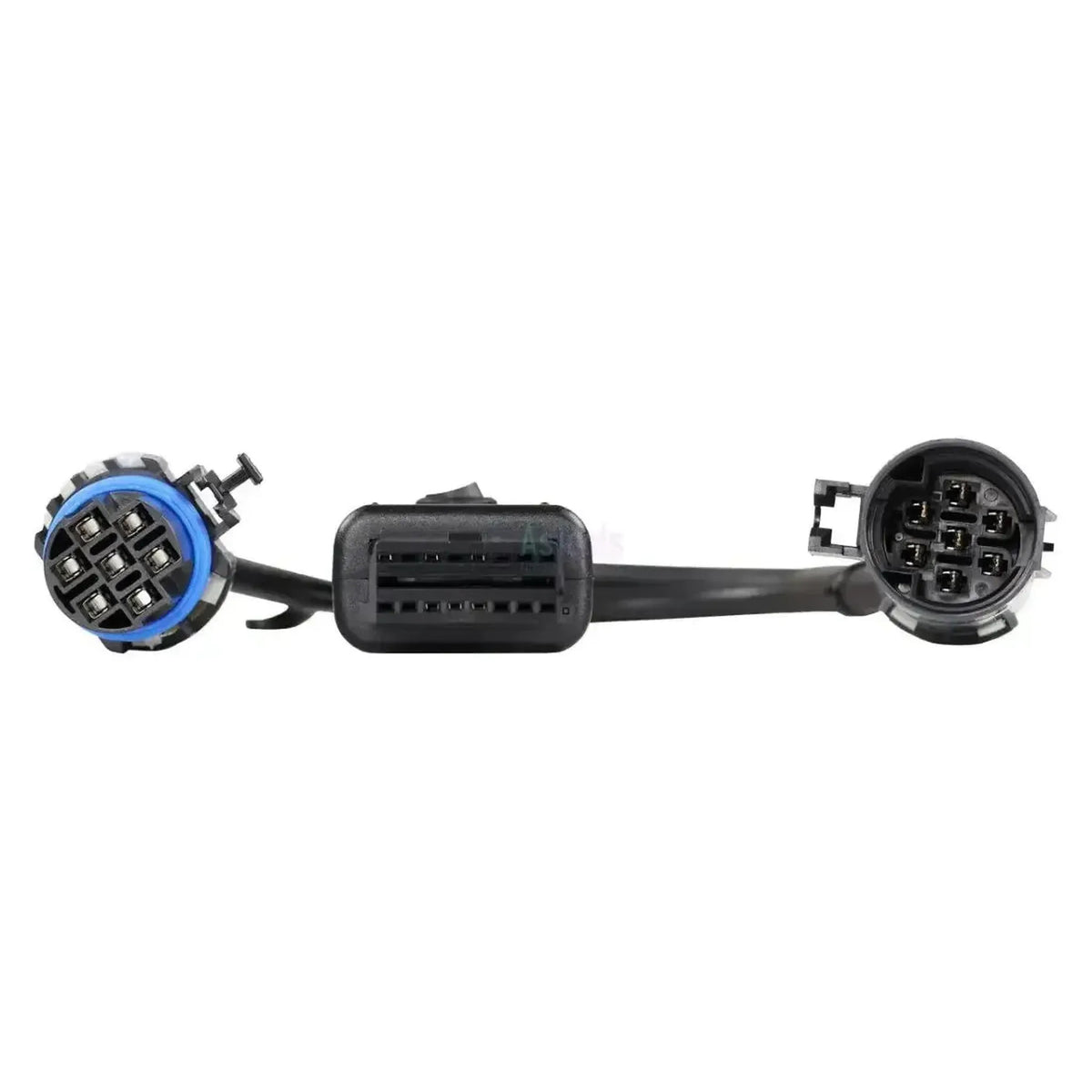

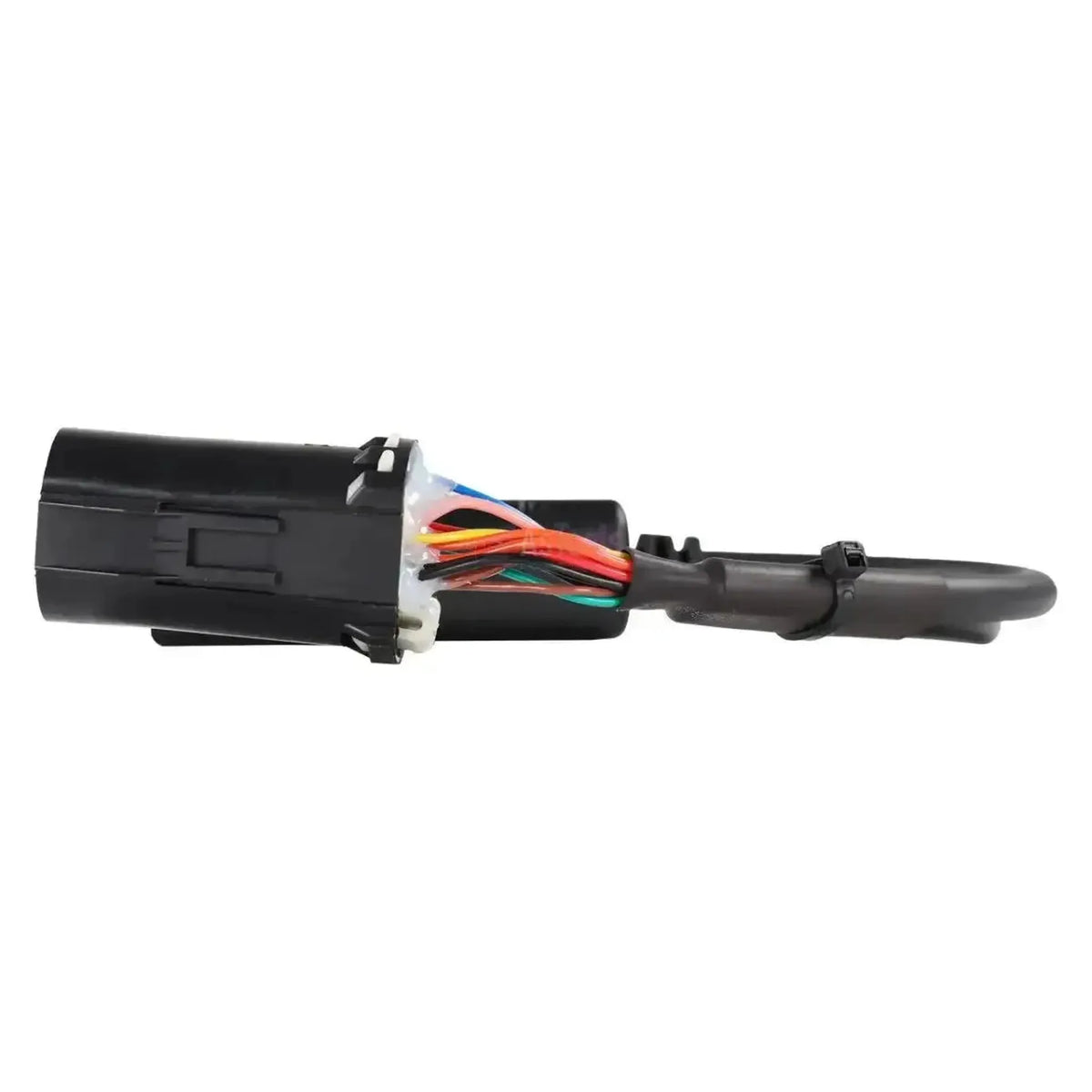

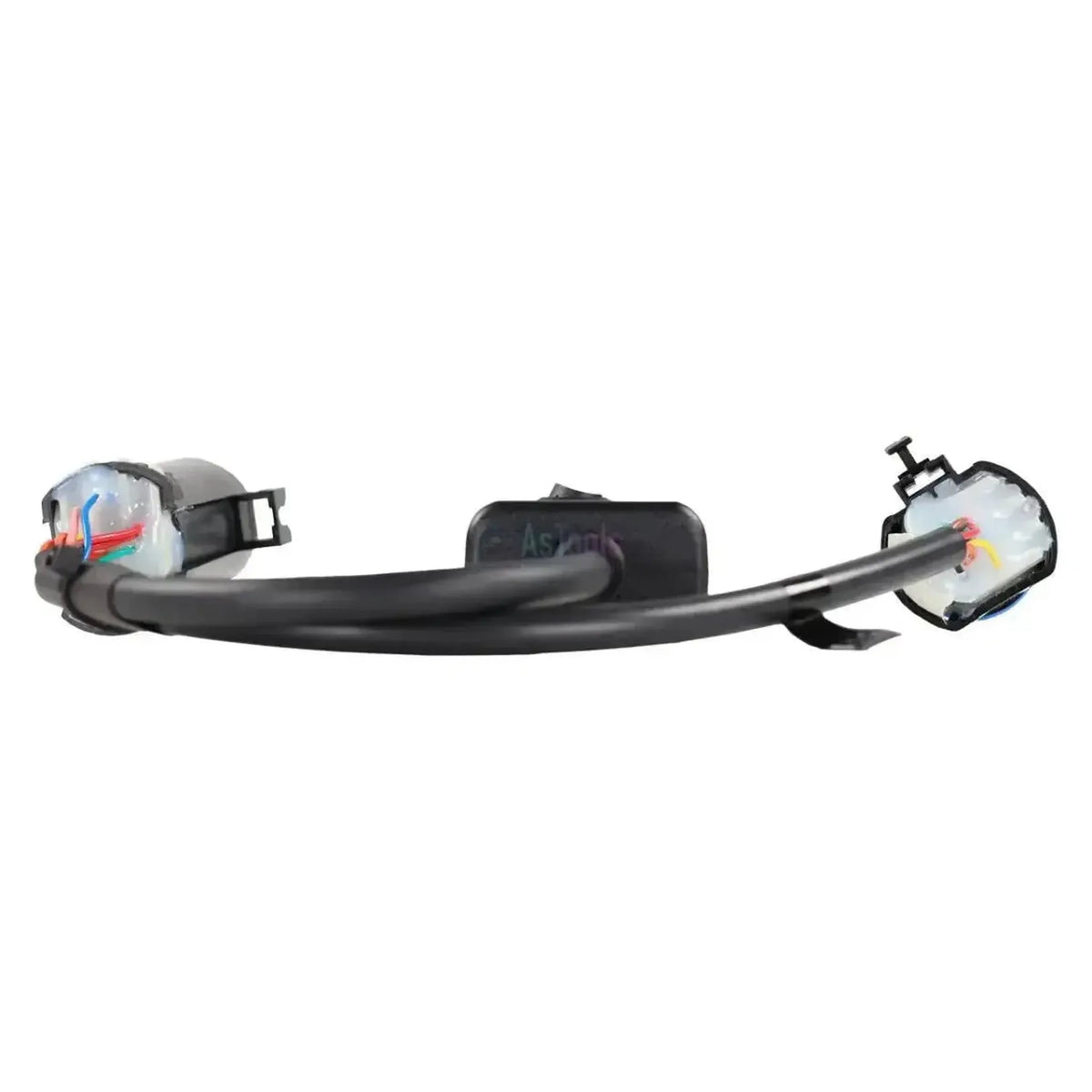

De Jaltest JDC539A sluit compacte Bobcat-machines aan op uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee ronde stekkers. De ene tak heeft contactbussen achter een blauwe afdichtring, de andere pennen in een gladde zwarte huls. Aan de interfacezijde zit de 16-pins OBD2. De kabel meet 38,5 tot 41,5 cm.

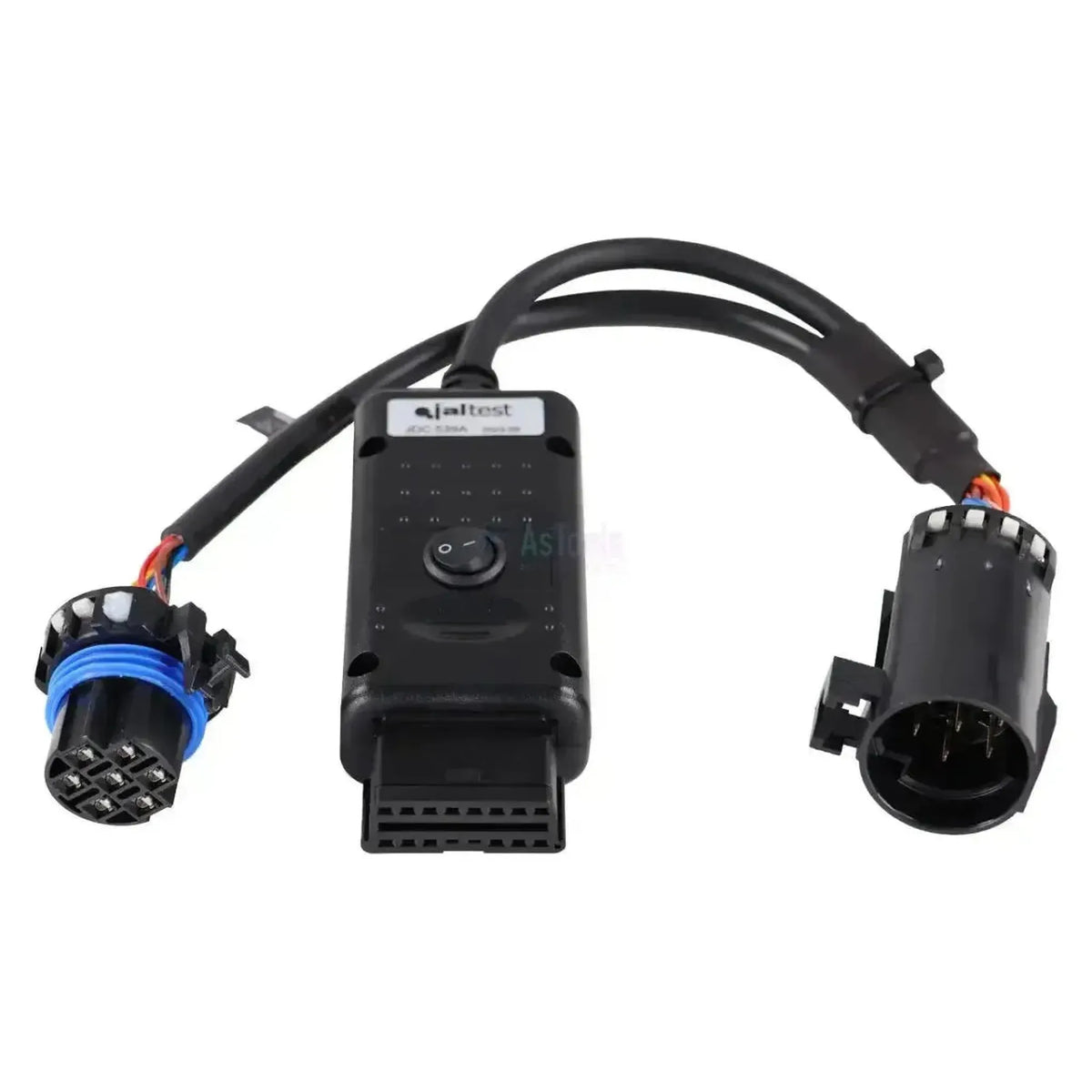

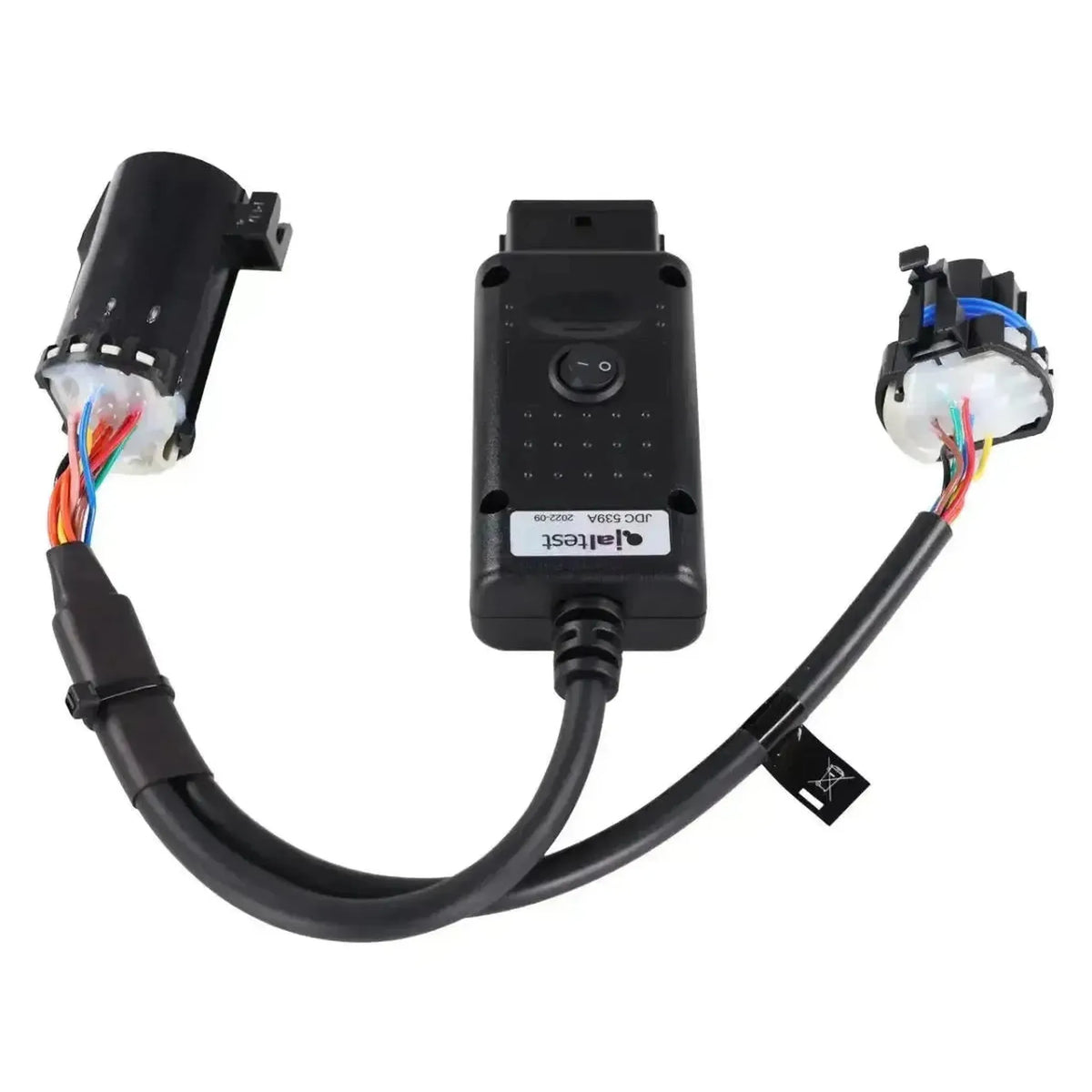

Halverwege zit een zwart tussenstuk met een schakelaar in twee standen, gemerkt O en I. Daarachter bereikt de Jaltest-software de machinecomputer GATEWAY, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02, DM02 en E-CDIS Kubota en de nabehandelingsregeling DCU. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Twee ronde stekkers in één kabel, zodat de machinesystemen en de motorregeling allebei binnen bereik zitten.
✔Bereikt de machinecomputer GATEWAY, de aandrijving DRIVE en de hydrauliekregeling AUX.
✔Werkt op de eigen DL02- en DM02-motorregelingen en op de E-CDIS Kubota, met aanvullende acties.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Het instrumentenpaneel LHP geeft geen foutcodes; daar blijft het bij meetwaarden en ECU-gegevens.
✕De DCU van de uitlaatgasnabehandeling zit alleen op machines die daarmee zijn uitgerust, zoals de minigraafmachines.
✕Komt er geen verbinding tot stand, zet dan de schakelaar in het tussenstuk om.
✕Alleen voor de dubbele 6+6-pins Bobcat-aansluiting; andere machinemerken hebben een eigen stekker.

Toepassingen en functionaliteiten

Via de dubbele aansluiting benadert u met de Jaltest-software zowel de machinesystemen als de motorregeling van de Bobcat. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • GATEWAY: Centrale machinecomputer.
  • ACS en SJC: Bediening en joystickbesturing.
  • DRIVE: Rijaandrijving.
  • AUX: Extra hydrauliek.
  • DL02 en DM02: Bobcat-motorregelingen (CAN).
  • E-CDIS Kubota: Commonrail-dieselregeling.
  • DCU: Uitlaatgasnabehandeling.
  • LHP: Instrumentenpaneel.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en in grafiek.
  • Onderhoud: Intervallen, met servicerapport.
  • Aanvullende acties: Op de E-CDIS Kubota.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee ronde stekkers in de machine.
  2. Aansluiten: Sluit beide takken van de JDC539A aan.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Bobcat en de serie; zet zo nodig de schakelaar om.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat met de dubbele 6+6-pins aansluiting, te herkennen aan de blauwe afdichtring op de ene helft. Controleer de aansluiting aan de machine zelf voordat u bestelt. Onderstaande series staan in de Bobcat-dekking.

Bobcat:

  • S500-, S600- en S700-serie: Schrankladers.
  • T500-, T600- en T700-serie: Rupsschrankladers.
  • E50- en E85-serie: Minigraafmachines.
💡
Goed om te weten: De twee ronde stekkers zitten naast elkaar in de machine en de exacte plaats verschilt per model. In het tussenstuk zit een schakelaar met twee standen; blijft een regeleenheid stil, zet hem dan om. Controleer aan de machine zelf welke aansluitingen aanwezig zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
6+6 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
38,5 és 41,5 cm között

Diagnosztikai funkciók

Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
Végrehajthatók-e a Jaltest által vezérlőegységenként kínált további eljárások, például tesztek vagy betanítási eljárások.További eljárások

Használat

Hivatkozási szám
JDC539A
A használathoz szükséges
Jaltest Link V8.1 vagy V9

További műszaki adatok

Toepassing
Bobcat schrankladers, rupsschrankladers en minigraafmachines
Regeleenheden
GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP
Segment
Verbrandingsmotor
