Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Bosch Rexroth 8 tűs R232 – 16 tűs OBD2 átalakítókábel | Munkajármű

€214,95 áfával
€177,64 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

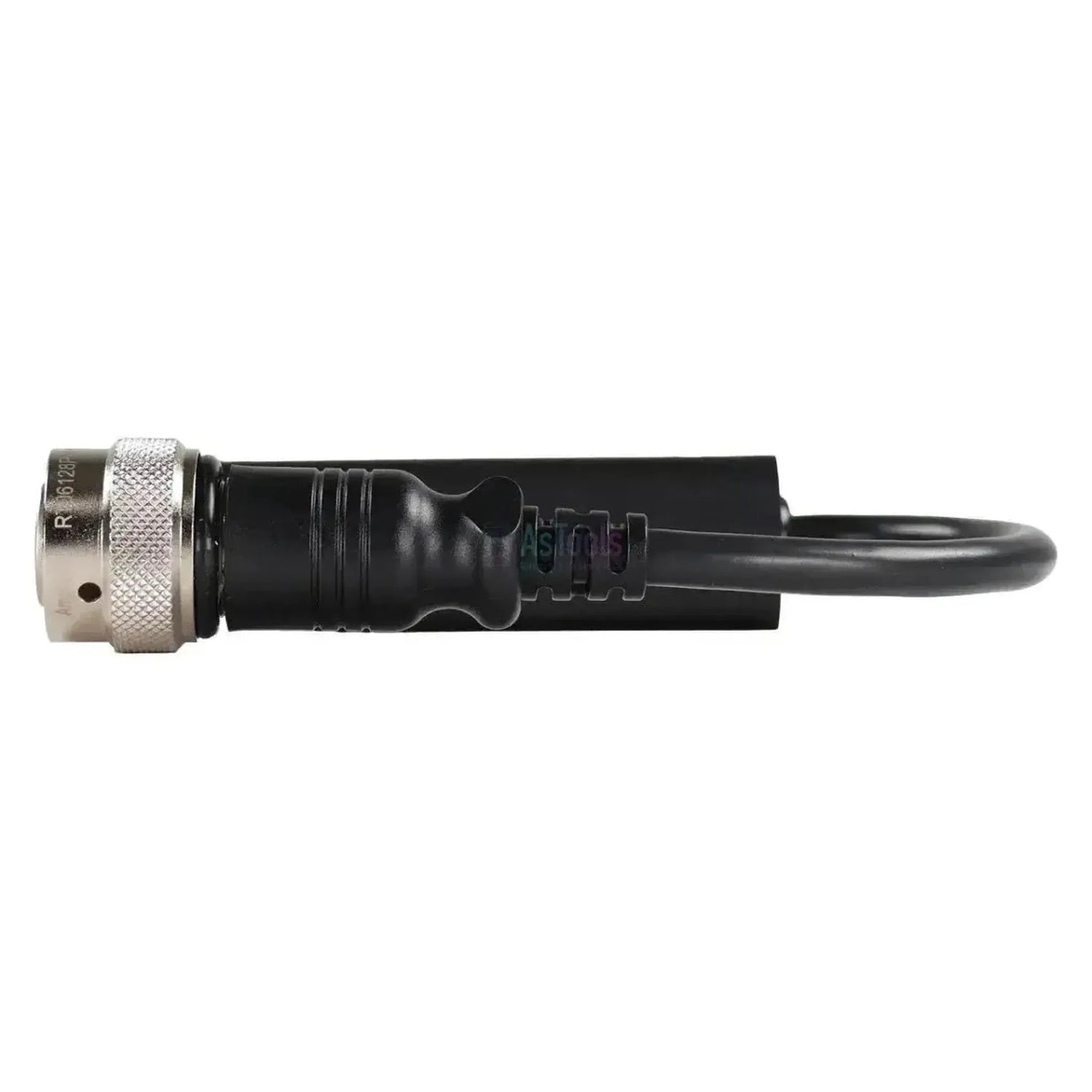

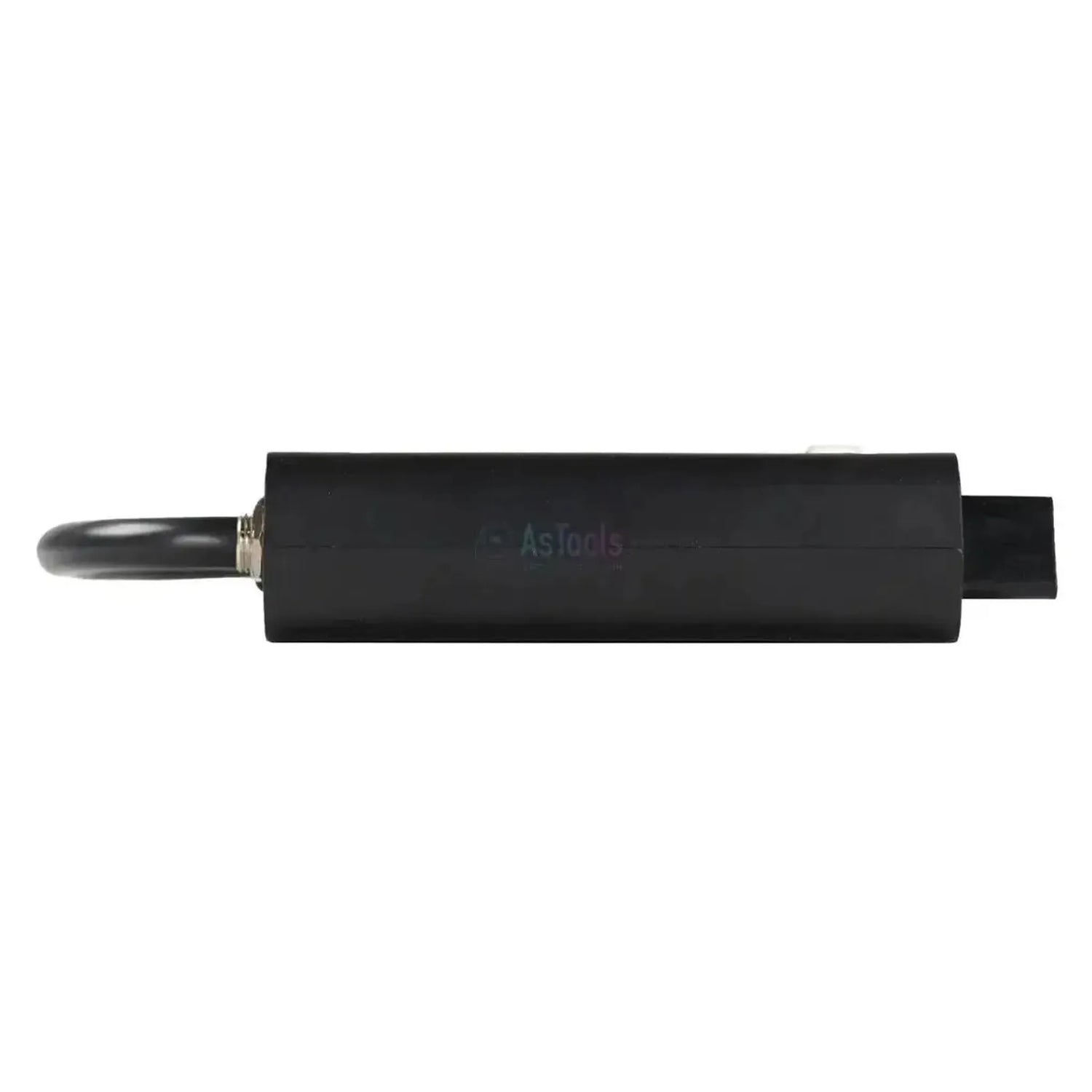

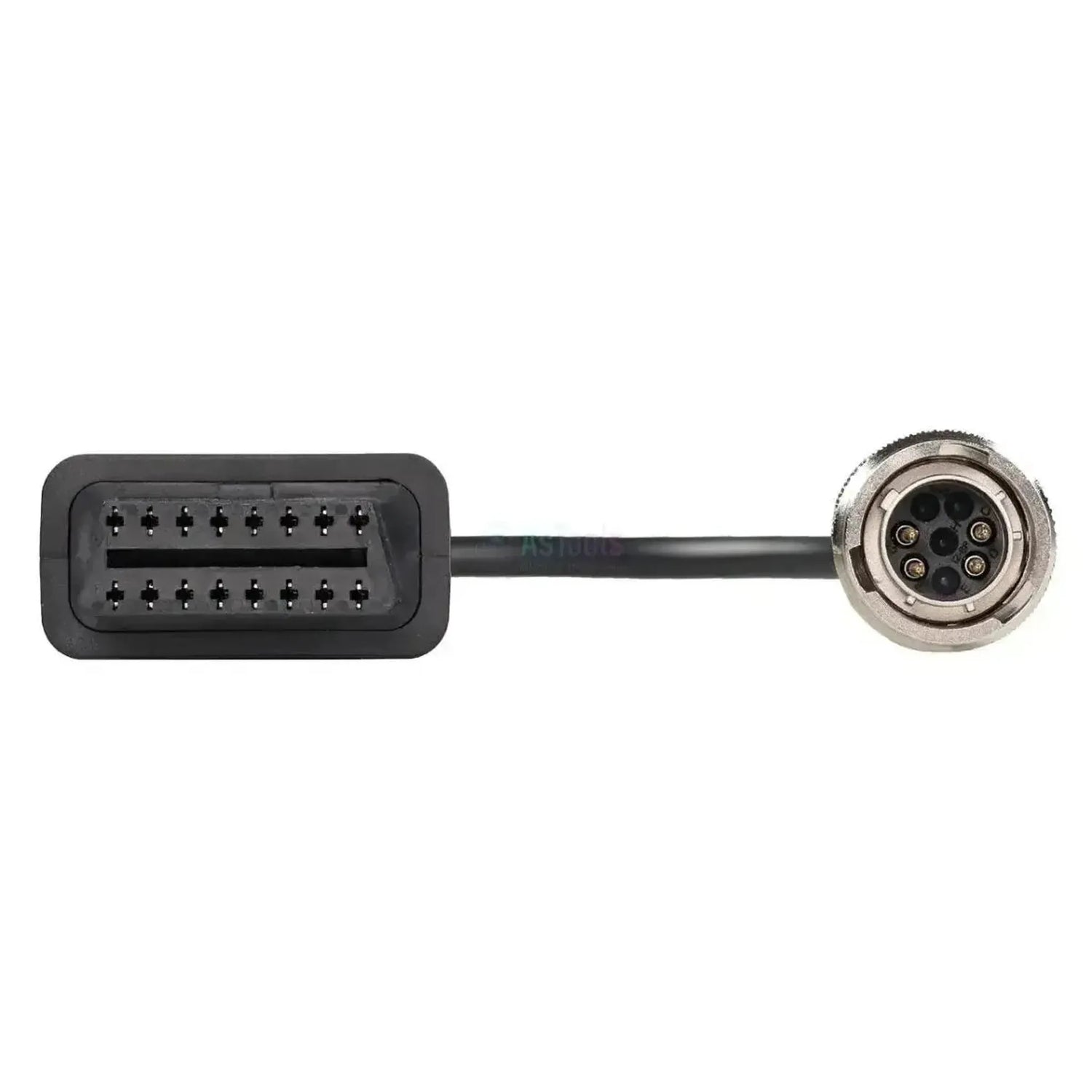

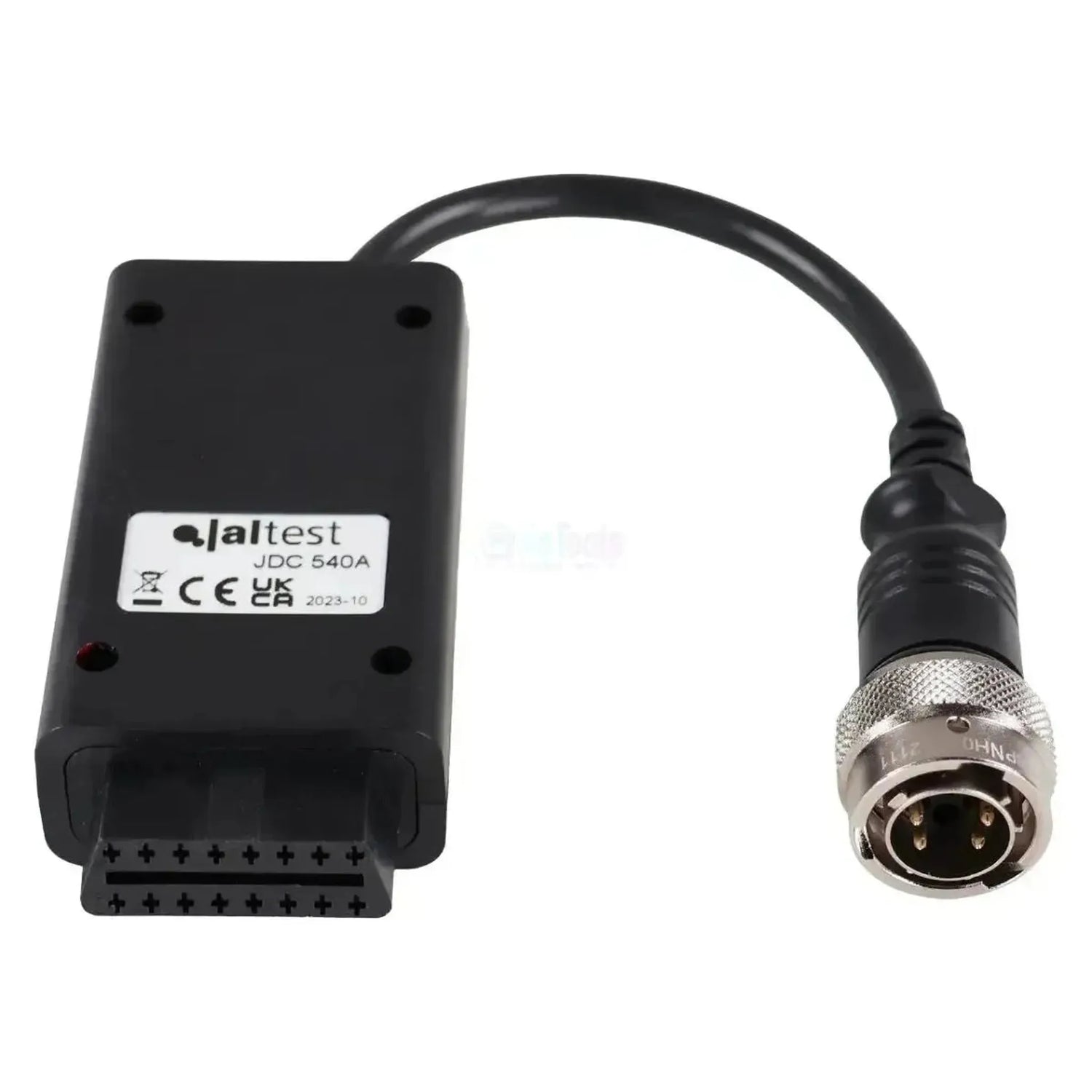

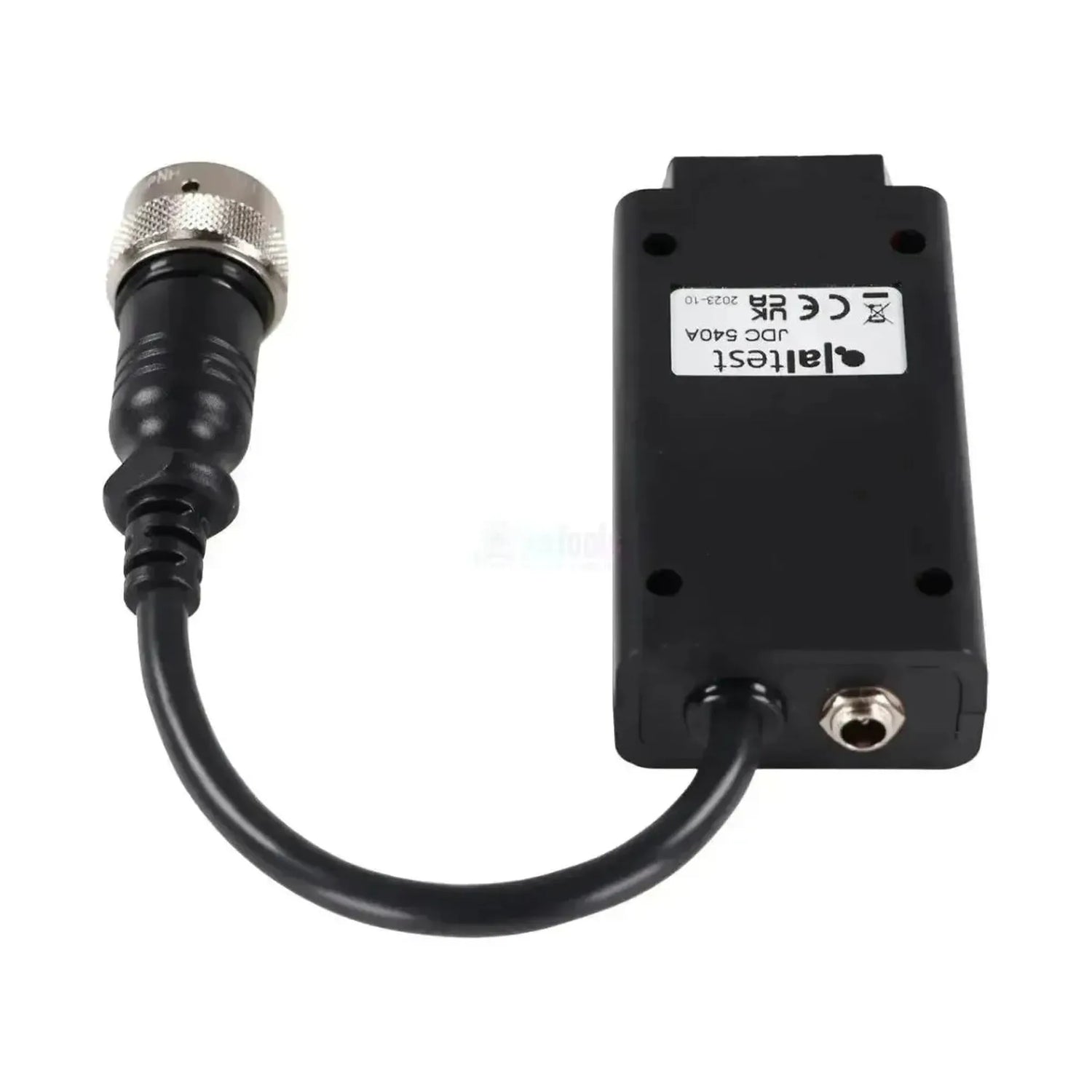

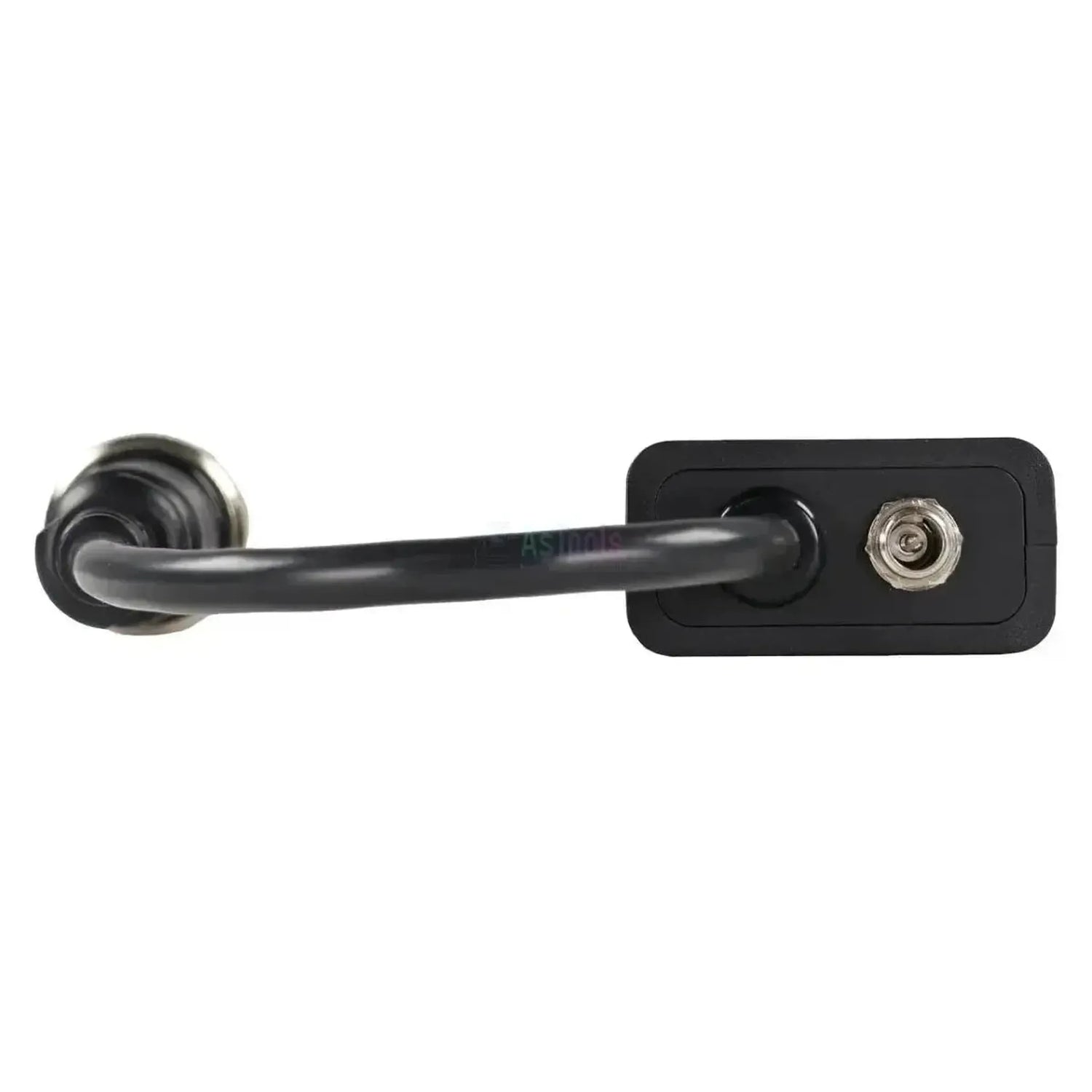

De Jaltest JDC540A is de RS232-diagnosekabel voor de Bosch Rexroth BODAS-regeleenheden en meet 28 tot 30 cm. Aan de voertuigzijde zit een ronde metalen stekker met een gekartelde koppelring die u over de aansluiting draait. Halverwege het snoer zit een zwarte kunststof module met een geschroefde voedingsaansluiting, waarop een haakse stekker is vastgezet. De kabel telt daardoor drie takken: De 16-pins OBD2-stekker, de 8-pins RS232-stekker en de voedingstak.

RS232 is een seriële verbinding en geen CAN-bus; de module in het snoer bouwt die communicatie op. Met die verbinding leest de Jaltest-software de BODAS RC Series (RS232) uit, de programmeerbare machinebesturing die de hydrostatische aandrijving en de werkfuncties regelt. Naast foutcodes staan meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking. De kabel is opgegeven voor Jaltest Link V8.1 en valt onder Jaltest OHW en Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BODAS RC Series (RS232), de programmeerbare regeleenheid met de seriële diagnosepoort.
✔De actieve module in het snoer maakt de RS232-verbinding, waarvoor een gewone CAN-kabel niet volstaat.
✔Naast foutcodes staan ook meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking.
✔Bepalend is de Bosch Rexroth-regeleenheid in de machine, niet het merk van de machine.

AANDACHTSPUNTEN

✕De officiële opgave noemt alleen Jaltest Link V8.1; voor de Link V9 staat deze kabel niet opgegeven.
✕De module heeft een eigen voedingsaansluiting, dus er moet een voedingspunt binnen bereik zijn van de machine.
✕De CAN-uitvoeringen (RC Series 20, 21, 22, 30 en 31 en RC Scan) bereikt u niet met deze kabel; die hebben een eigen aansluiting.
✕Bij de BODAS RC Series (RS232) staan componenten aansturen, kalibratie en reset niet in de dekking.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de programmeerbare BODAS-machinebesturing van Bosch Rexroth. Het gaat om de seriële uitvoering van die regeleenheid, die haar gegevens over een RS232-lijn uitwisselt in plaats van over de CAN-bus.

Regeleenheden die u kunt benaderen

  • BODAS RC Series (RS232): Machinebesturing.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Parameters: Configuratie lezen en aanpassen.
  • Live datamonitoring: In cijfers en grafiek.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of de schakelkast bij de besturing.
  2. Aansluiten: Draai de ronde stekker met de koppelring vast.
  3. Voeding: Sluit de voedingstak van de module aan.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Kies Bosch Rexroth en de BODAS RC Series.

Compatibele voertuigen en toepassingen

Bepalend is de regeleenheid, niet het machinemerk. Deze kabel hoort bij de Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnosepoort, en die bouwt Bosch Rexroth in bij uiteenlopende machinebouwers. Welke uitvoering bij u in de machine zit, herkent u aan de ronde stekker met de gekartelde koppelring.

Toepassing:

  • Werk- en bouwmachines: Met een Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnose.
  • Machinemerk niet bepalend: BODAS wordt door uiteenlopende machinebouwers als besturing ingebouwd.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De ronde RS232-aansluiting hoort bij de BODAS-regeleenheid zelf en zit doorgaans in de cabine of in de schakelkast bij de besturing. Houd er rekening mee dat de module halverwege het snoer een eigen voedingsaansluiting heeft. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel | Werkvoertuig

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek
  • MHE belső szállítás

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
8 pólusú RS232
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Módosíthatók-e a vezérlőegység beállításai. Cserét követően szükséges, vagy a rendszer működésének módosításához.Paraméterek beállítása

Használat

Hivatkozási szám
JDC540A
Vezérlőegységek
BODAS RC Series (RS232), programozható gépvezérlés
A használathoz szükséges
Jaltest Link V8.1, tápcsatlakozó és Jaltest OHW vagy MHE

További műszaki adatok

Type
Verloopkabel (met module en voedingstak)
Toepassing
Bosch Rexroth BODAS RC Series met RS232-diagnosepoort
Segment
Werkvoertuig
