Jaltest  |  SKU: JDC515A

Jaltest (JDC515A) | Carraro 3+9-pólusú OBD – 16-pólusú OBD2 átalakítókábel | Mezőgazdasági jármű

€174,95 áfával
€144,59 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

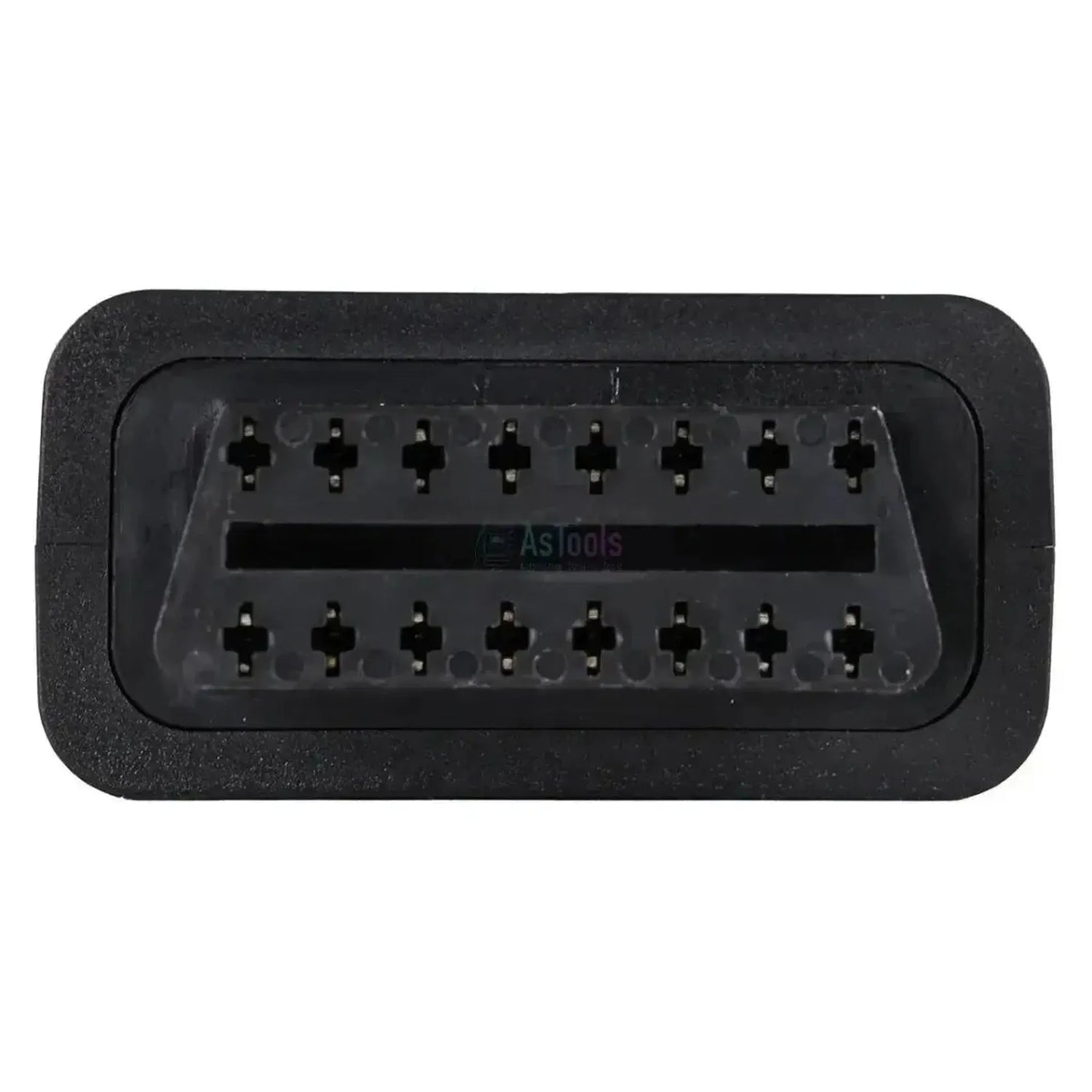

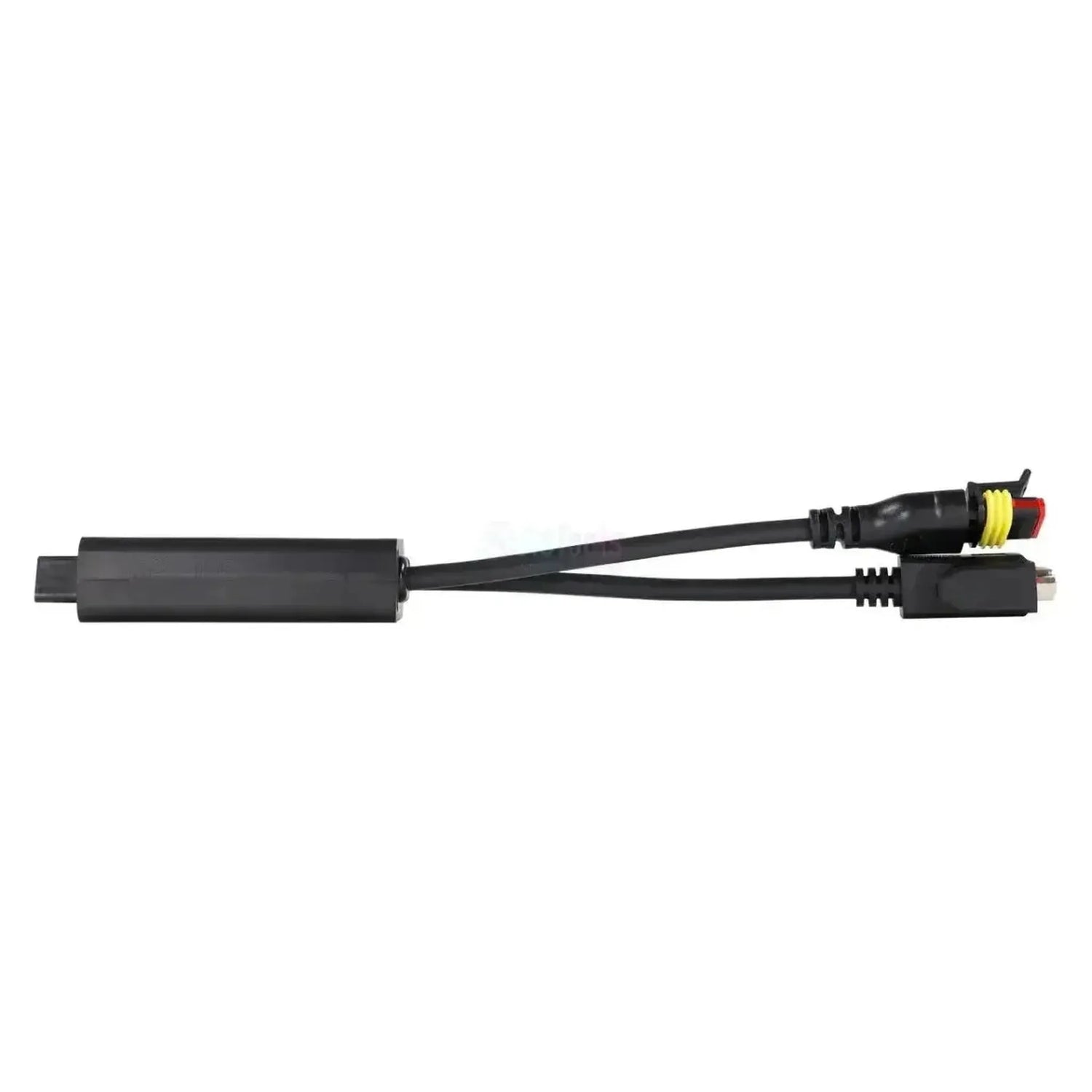

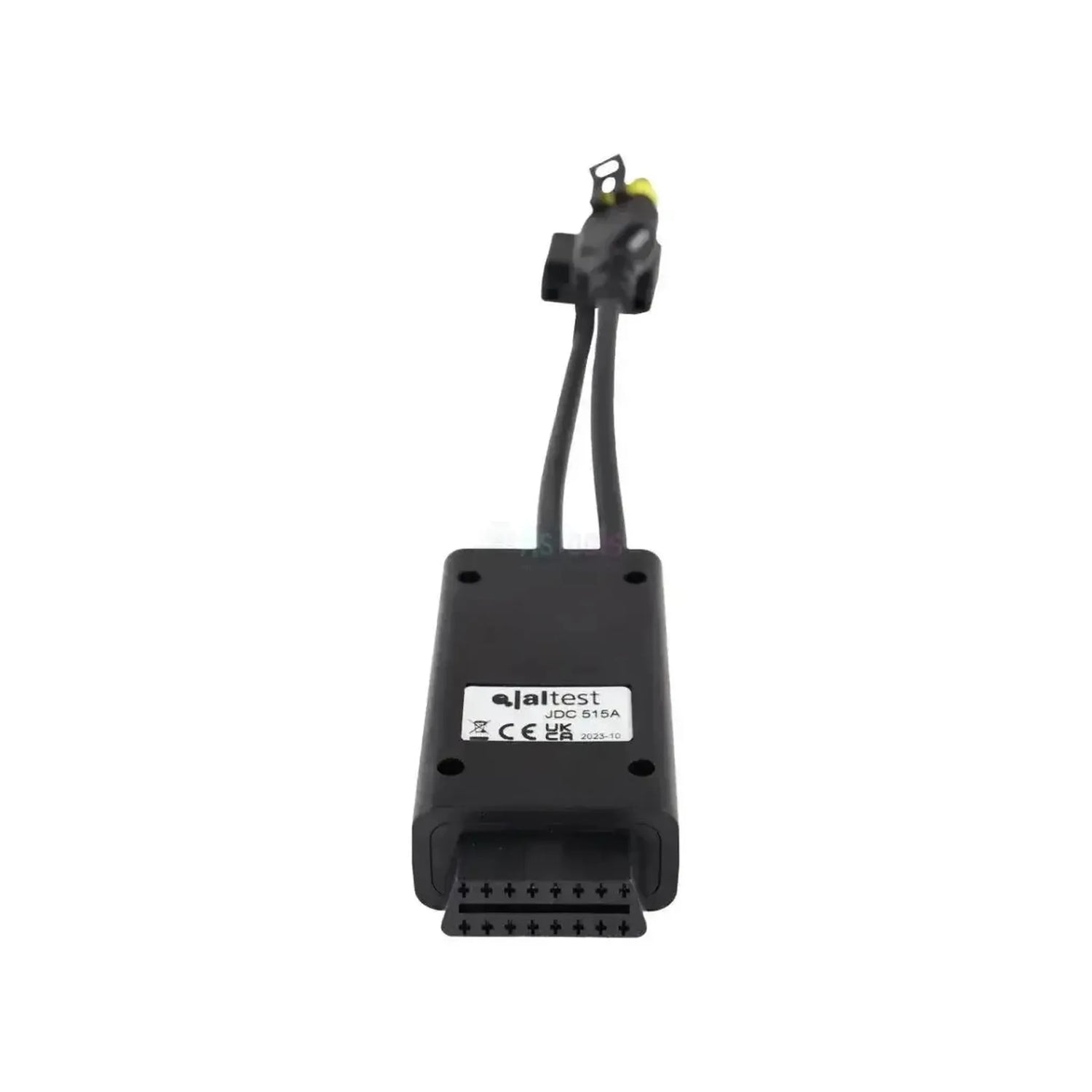

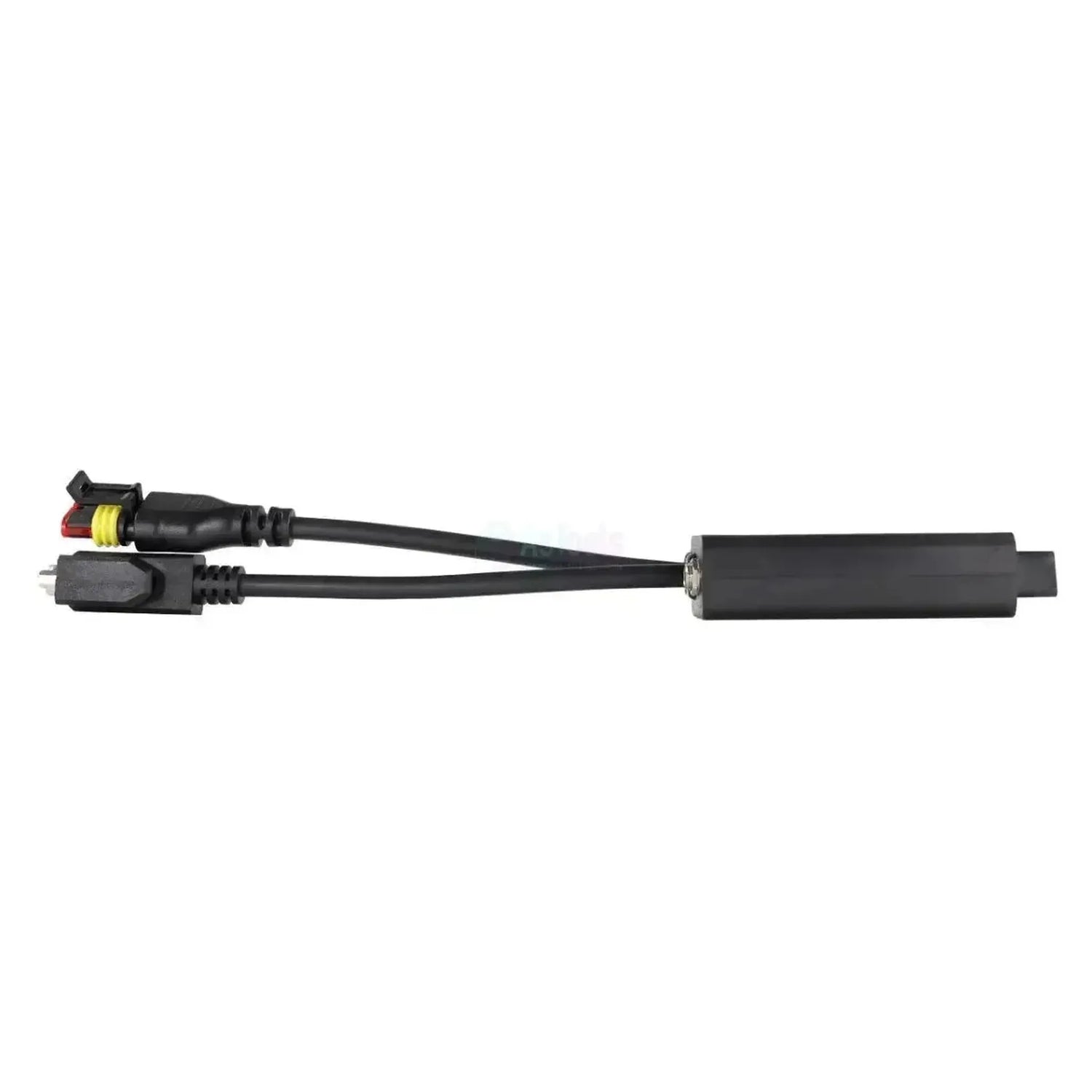

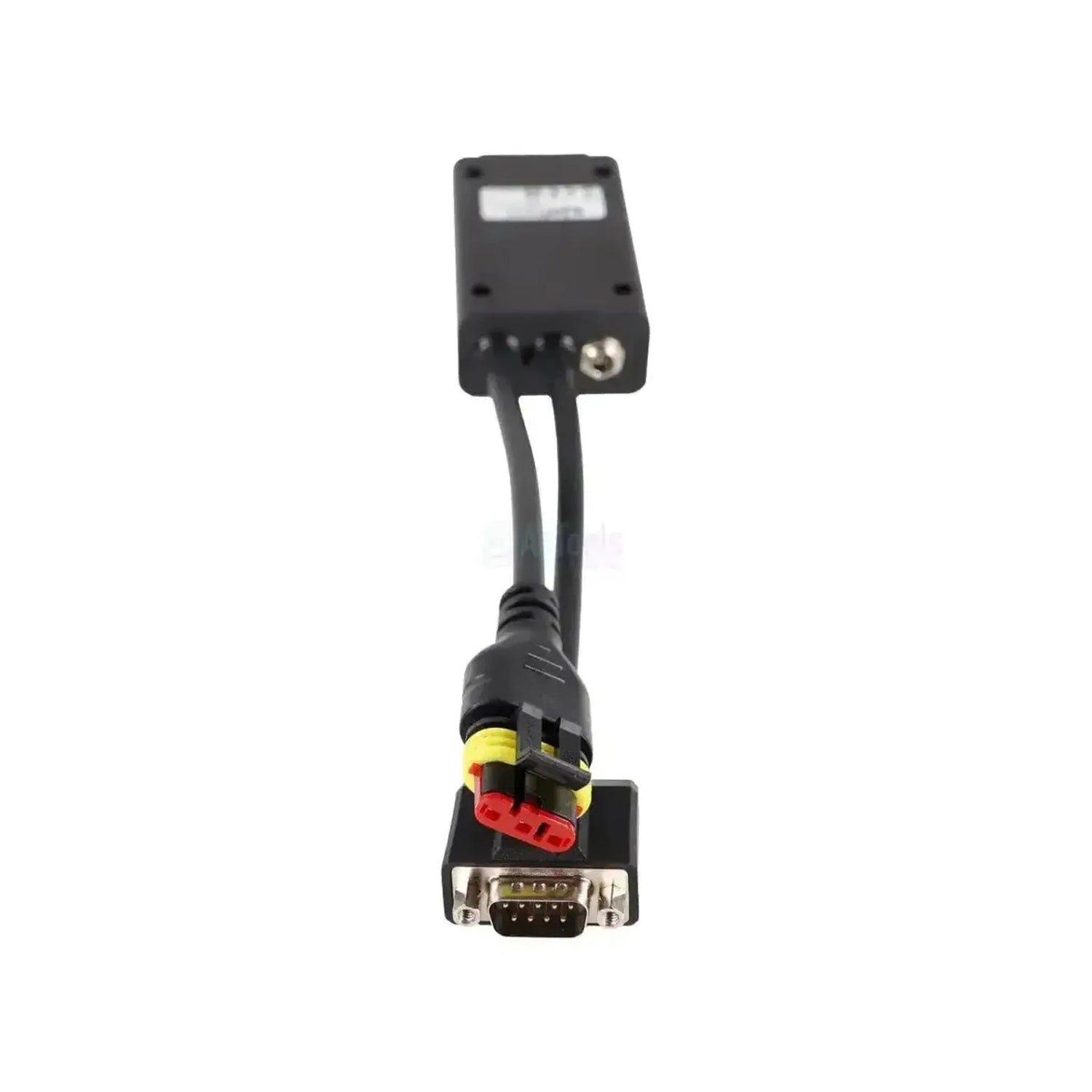

De Jaltest JDC515A verbindt de diagnoseaansluiting van een Carraro-trekker met uw Jaltest-apparatuur en heeft aan de machinezijde twee takken. De eerste eindigt in een 3-pins stekker met een rode contacthouder, een gele afdichtingsring en een zwarte vergrendelbeugel. De tweede is een 9-polige SUB-D met pennen, een metalen huls en twee schroefjes. Beide komen samen in een zwarte behuizing, waarna één streng doorloopt naar de 16-pins OBD2. De kabel meet 30 cm.

Met die verbinding bereikt de Jaltest-software vier systemen: De motorregeling EDC 17 C49, de transmissieregelingen TRAX, TRAX (CAN) en EHM 24, en de hefinrichting M 60. Bij de motorregeling staan naast foutcodes ook onderhoud en aanvullende acties in de dekking. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bedient beide takken van de Carraro-aansluiting met één kabel: De 3-pins stekker en de 9-polige SUB-D zitten allebei aan deze kabel.
✔Bij de motorregeling EDC 17 C49 staan naast foutcodes ook het onderhoud en de aanvullende acties in de dekking.
✔Bereikt naast de motor ook de transmissie en de hefinrichting: TRAX, TRAX (CAN), EHM 24 en M 60.
✔Dekt de smalspoorreeksen Frutteto, Vigneto en Compact en daarnaast de Passepartout 90.

AANDACHTSPUNTEN

✕Onderhoud en aanvullende acties staan alleen bij de motorregeling; bij TRAX, EHM 24 en M 60 blijft het bij foutcodes en meetwaarden.
✕De machinezijde ligt vast op deze twee stekkers; zit er een andere diagnoseaansluiting op uw trekker, dan past deze kabel niet.
✕Welke transmissie en hefinrichting u aantreft, verschilt per model; alleen de motorregeling zit op alle gedekte series.
✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Carraro-trekker. De motorregeling zit op alle gedekte series; de transmissie en de hefinrichting verschillen per model.

Regeleenheden die u kunt benaderen

  • EDC 17 C49: Motor, commonrail.
  • TRAX en TRAX (CAN): Transmissie.
  • EHM 24: Transmissie.
  • M 60: Hefinrichting.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensorwaarden met alarmgrenzen.
  • Onderhoud: Intervallen, alleen EDC 17 C49.
  • Aanvullende acties: Reset en instellen, alleen motor.

Zo gebruikt u hem

  1. Stekkers controleren: Zoek de 3-pins stekker en de 9-polige SUB-D.
  2. Aansluiten: Sluit beide takken van de JDC515A aan.
  3. Link koppelen: Verbind de OBD2-kant met de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Carraro en de serie in Jaltest AGV.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Carraro-trekker waar de 3-pins stekker en de 9-polige SUB-D naast elkaar zitten. Hieronder staan de series in de Jaltest AGV-dekking.

Carraro:

  • Frutteto-serie: Frutteto, Frutteto Basso en Frutteto Largo.
  • Vigneto-serie: Vigneto, Vigneto Largo en Vigneto Largo Basso.
  • Compact Series: De compacte Carraro-trekkers.
  • Passepartout 90: De gelijknamige uitvoering.
💡

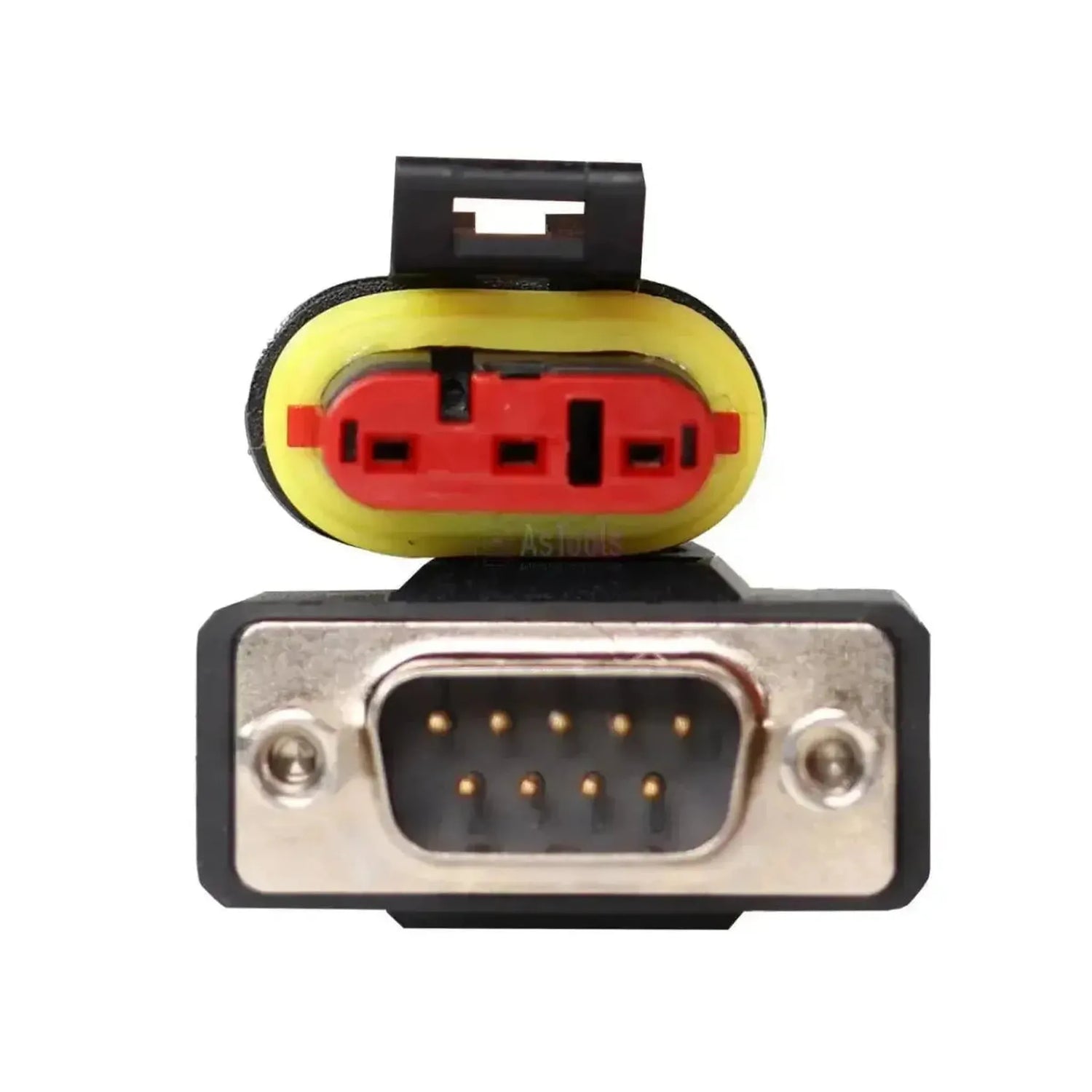

Goed om te weten: De machinezijde bestaat uit twee losse stekkers in de cabine, die u aan hun vorm herkent: Een 3-pins stekker met een rode contacthouder en een 9-polige SUB-D met een metalen huls. Controleer aan de trekker zelf of u beide aansluitingen aantreft voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC515A) | Carraro 3+9-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • AGV mezőgazdaság
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Mezőgazdasági jármű

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
3+9 pólusú OBD

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
Végrehajthatók-e a Jaltest által vezérlőegységenként kínált további eljárások, például tesztek vagy betanítási eljárások.További eljárások

Használat

Hivatkozási szám
JDC515A
Vezérlőegységek
EDC 17 C49 (motor), TRAX, TRAX (CAN), EHM 24, M 60
A használathoz szükséges
Jaltest Link V8.1, Jaltest AGV

További műszaki adatok

Toepassing
Carraro-trekkers met de 3+9-pins diagnoseaansluiting
Lengte
30 cm
