Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | CAT/Perkins 9 tűs OBD – 16 tűs OBD2 átalakítókábel | Belső égésű motor

€214,95 áfával
€177,64 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

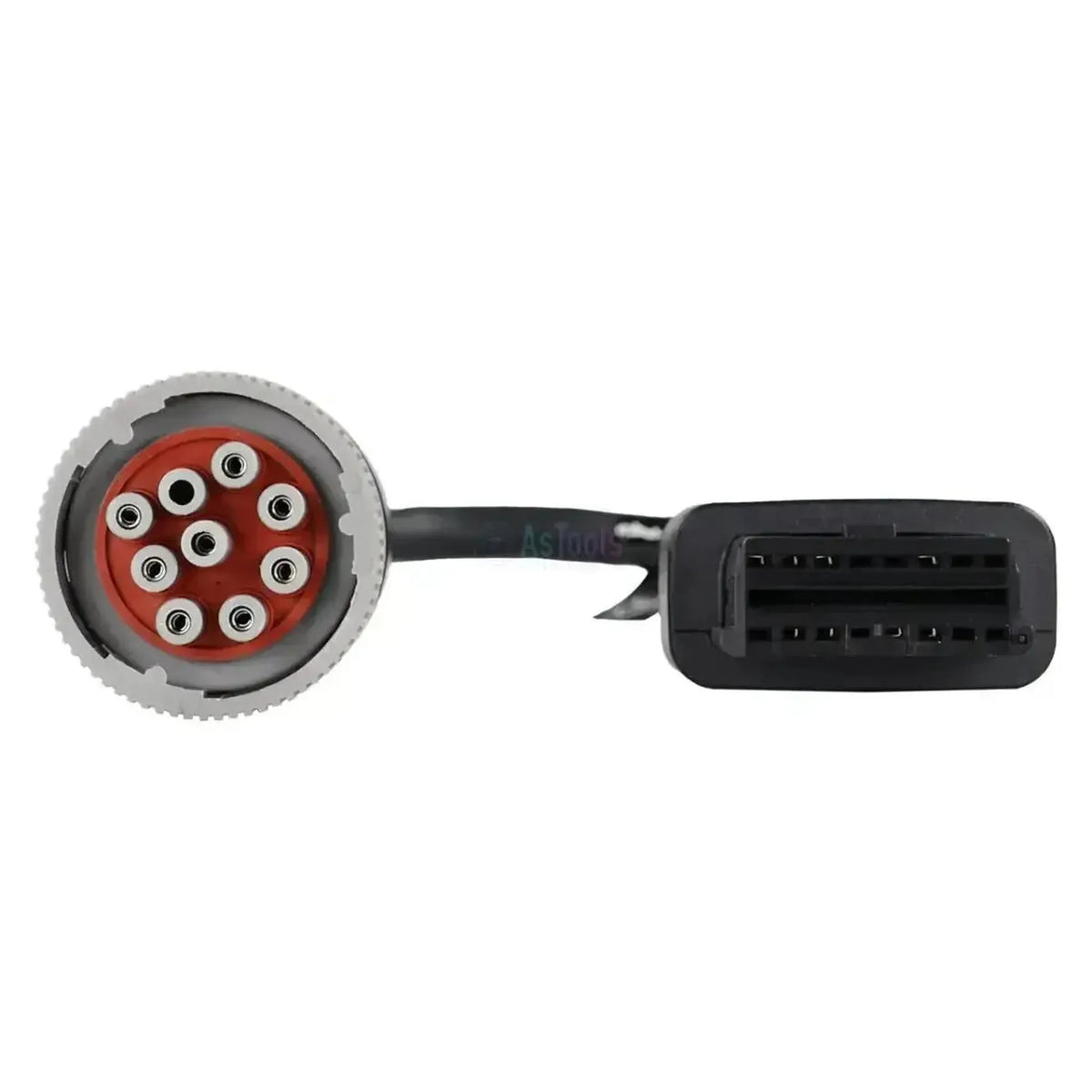

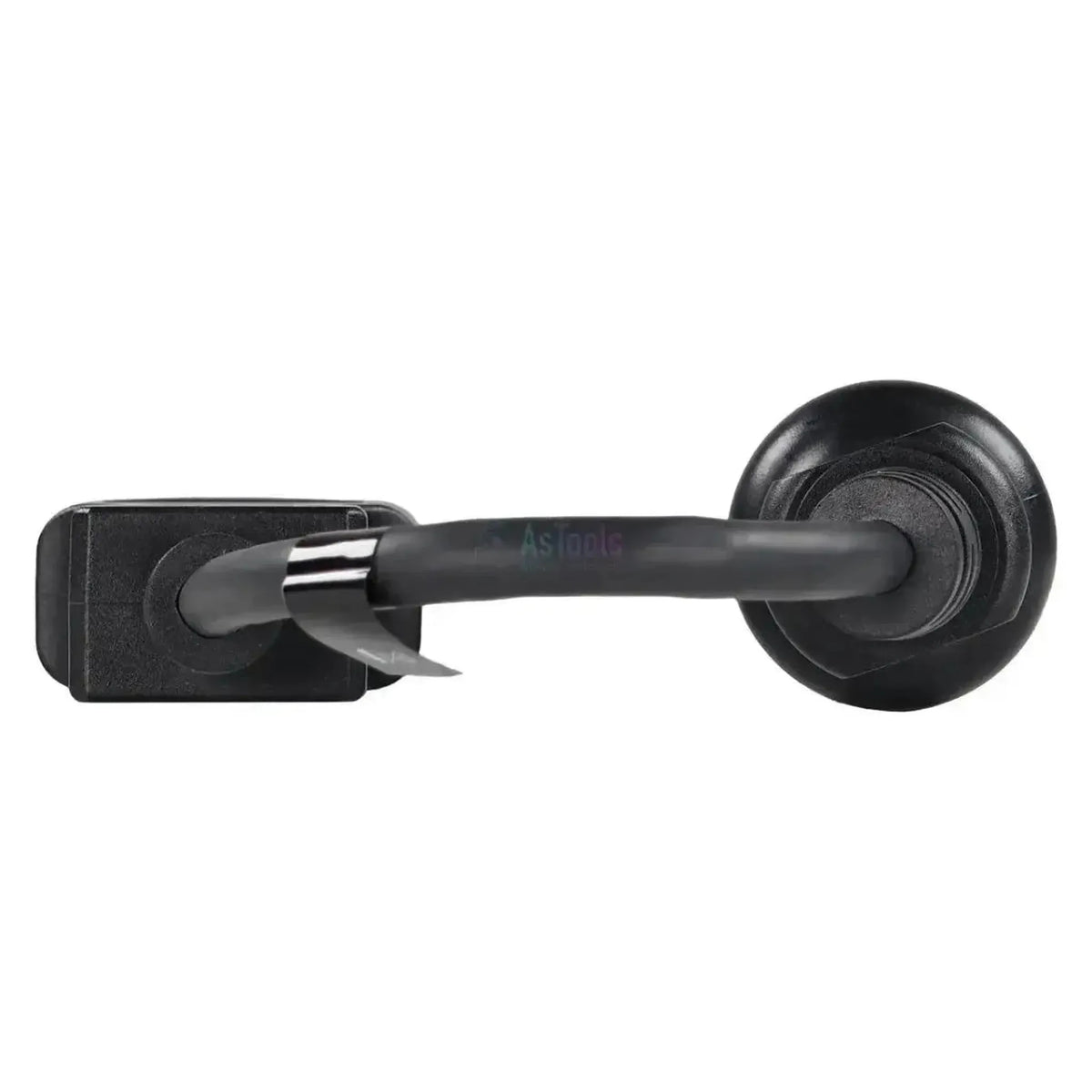

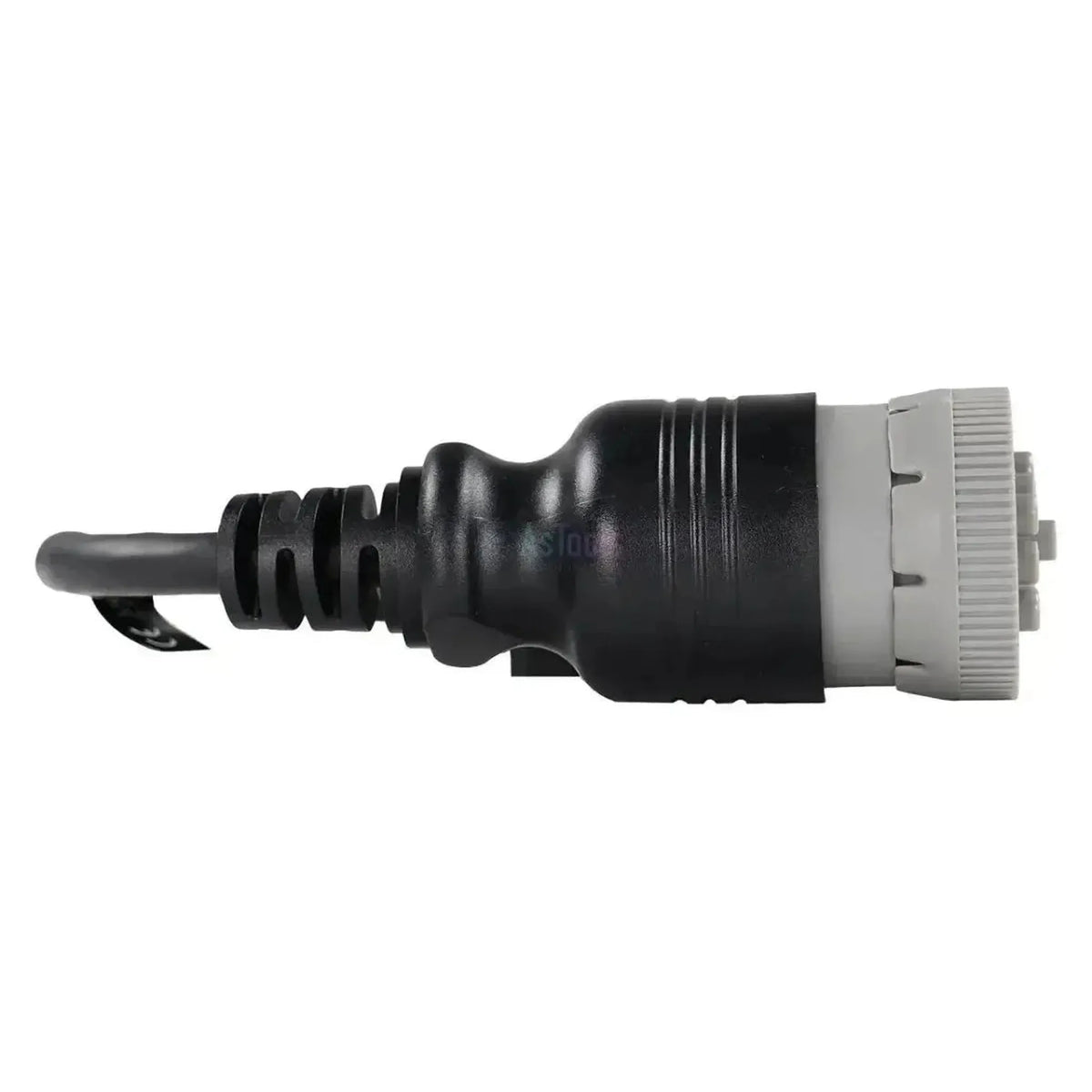

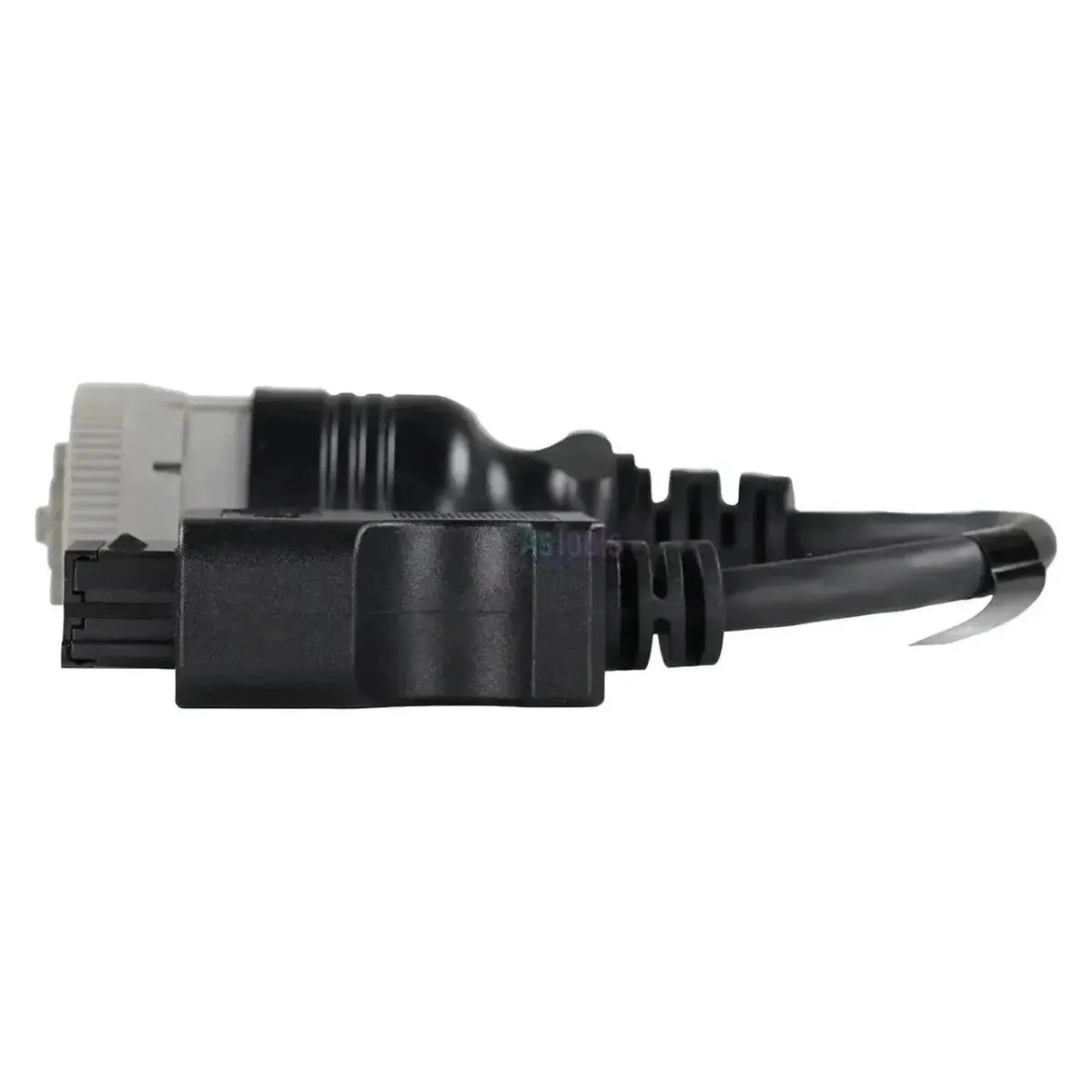

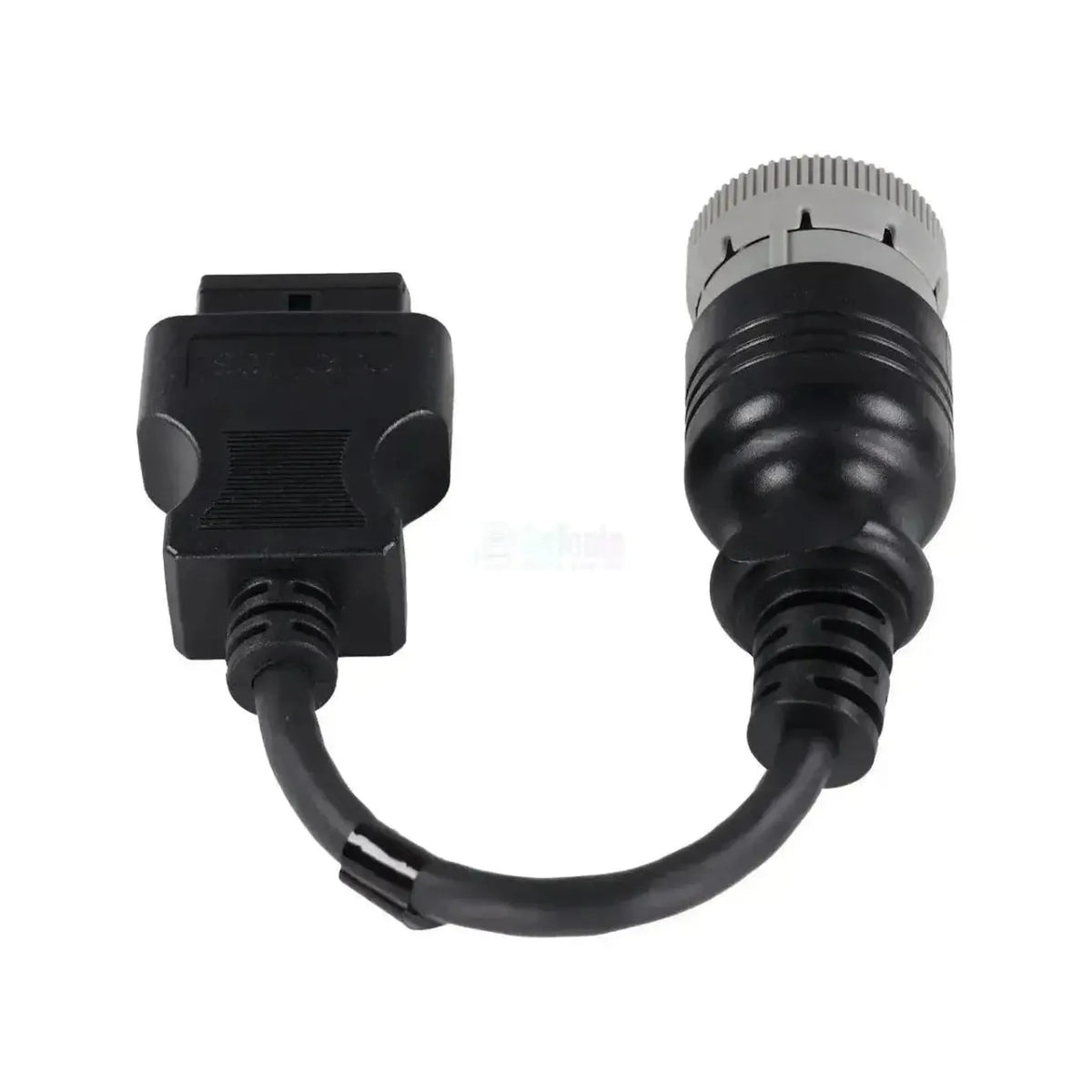

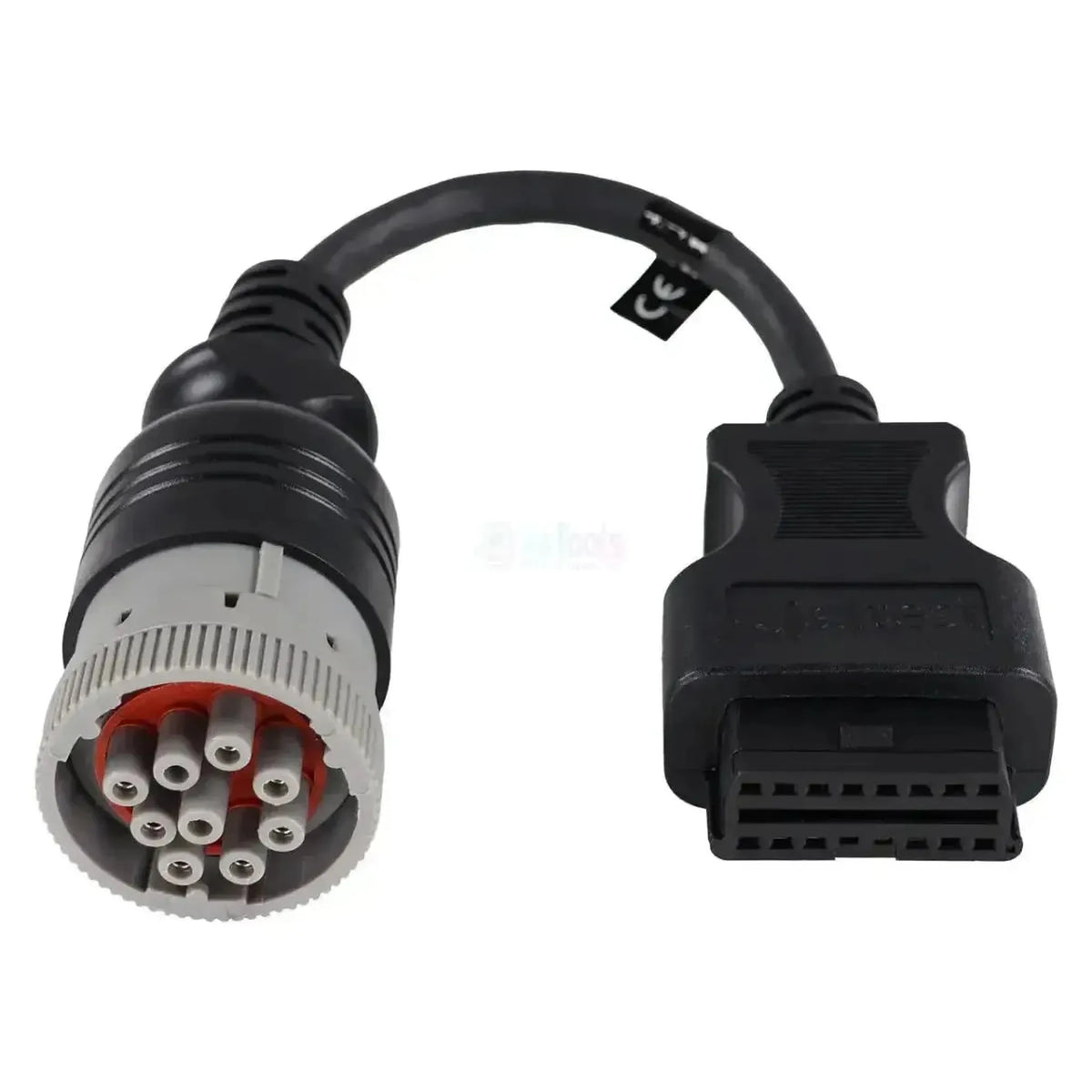

A Jaltest JDC505A összeköti a Caterpillar- és Perkins-motorok 9 tűs diagnosztikai csatlakozóját a Jaltest diagnosztikai kábel 16 tűs OBD2 bemenetével. A gép oldalán egy kerek bajonettdugó található, fekete házzal, világosszürke csatlakozógyűrűvel és vörösbarna belső résszel, amelyben kilenc női érintkező van: nyolc gyűrűben és egy középen. A Caterpillar és a Perkins ugyanazt a csatlakozót használja, ezért egyetlen kábel mindkét motorgyártó motorjához használható. A kábel hossza 28–30 cm.

A kábel a motor kommunikációs vonalait a Jaltest Link-hez vezeti. Ezzel a Jaltest szoftver eléri a Caterpillar gyártóspecifikus CDL és a Perkins PDL adatvonalait, a nyílt J1939 buszt, a régebbi SAE J1708 vonalat, valamint az áramfejlesztéshez használt EMCP vezérlést. A Caterpillar-motorok J1939 vezérlőegységénél a lefedettségi táblázatban nincs funkció; a használható diagnosztika ott a CDL-en található. A kábel a Jaltest AGV, OHW és Marine alá tartozik.

ELŐNYÖK

✔Két motorgyártó kezelése egyetlen kábellel: a Caterpillar CDL vezérlőegységei és a Perkins PDL vezérlőegységei.
✔Caterpillar esetén az áramfejlesztéshez használt EMCP-vezérlés is hozzátartozik, amelyet a Jaltest a motor mellett olvas ki.
✔Az újabb Perkins-motoroknál, például az 1206E-nél a karbantartási intervallumok is benne vannak a lefedettségben.
✔A Caterpillar- és Perkins-motorokat több tucat gépgyártó építi be, a kábel pedig AGV, OHW és Marine alatt használható.

FIGYELMEZTETÉSEK

✕Caterpillar esetén a J1939 vezérlőegység a lefedettségi táblázatban nem ad funkciókat, míg a CDL vezérlőegység hibakódokat és mérési értékeket ad.
✕Caterpillar-motoroknál nincsenek karbantartási intervallumok a lefedettségben; Perkins esetén csak a vezérlőegységek egy részénél vannak.
✕Csak a 9 tűs CAT/Perkins csatlakozóhoz; a 14 tűs Caterpillar dugóhoz a JDC533A való.
✕A zöld Deutsch 9 tűs J1939 csatlakozó ide nem illeszthető; az a JDC217.9-en keresztül működik.

Alkalmazások és funkciók

A kábel olyan műhelyek számára készült, amelyek gépekben, hajókban és aggregátokban lévő Caterpillar- és Perkins-motorokat olvasnak ki. A Jaltest a vezérlőegységeket motortípusonként és adatvonalanként nevezi meg, ezért az egyes egységeknél a kapott funkciók jelentősen eltérnek. Az alábbi egységek a CAT- és Perkins-lefedettségből származnak.

Elérhető vezérlőegységek

  • CDL (Caterpillar): Gyártóspecifikus vonal, hibakódok.
  • PDL (Perkins): A Perkins gyártóspecifikus vonala.
  • J1939: Funkciók csak Perkins esetén.
  • SAE J1708: Régebbi vonal, pl. CAT 3406.
  • EMCP: Áramfejlesztés, Caterpillar.

Mit tehet

  • Hibakódok: Olvasás és törlés, leírással.
  • Mérési értékek: Élő megtekintés, riasztási határértékekkel.
  • Karbantartás: Perkins egy részénél, pl. 1206E.
  • Jelentés: A karbantartási munka rögzítése.

Így használja

  1. Csatlakozó ellenőrzése: Keresse a vörösbarna belső részű kerek csatlakozót.
  2. Csatlakoztatás: Dugja rá a JDC505A-t, és húzza meg a bajonettet.
  3. Link csatlakoztatása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás be: Kapcsolja be a gyújtást, a motort ne indítsa el.
  5. Kiolvasás: Válassza ki a Caterpillar vagy a Perkins gyártót és a motortípust.

Kompatibilis járművek és alkalmazások

A meghatározó a motor, nem a gép. Ez a kábel minden olyan Caterpillar- vagy Perkins-motorhoz használható, amelyen 9 tűs csatlakozó van; ezeket a motorokat több tucat gépgyártó építi be. Az alábbi sorozatokat a Jaltest szerepelteti a lefedettségben; a vörösbarna belső rész alapján látja, hogy motorján ez a csatlakozó van-e.

Caterpillar:

  • 3000-es sorozat: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E és 3456.
  • 3500- és 3600-as sorozat: 3508, 3512, 3516 és a B, C és E változatok, valamint 3606, 3608, 3612 és 3616.
  • C- és G-sorozat: A C-motorok és a G-sorozat gázmotorjai.

Perkins:

  • Compact: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D és 904J.
  • 1100- és 1200-as sorozat: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J és 1706J.
  • Nehéz: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 és 3012.
💡
Jó tudni: A 9 tűs CAT/Perkins csatlakozó kerek, világosszürke csatlakozógyűrűje és vörösesbarna belső egysége van, amelyben kilenc csatlakozóhüvely található. A 14 tűs Caterpillar dugó teljesen fekete, és a JDC533A-hoz tartozik. Rendelés előtt nézze meg a belső egység színét, és számolja meg a pozíciókat.

Csomag tartalma

  • 1x Jaltest (JDC505A) | CAT/Perkins 9 tűs OBD - 16 tűs OBD2 átalakító kábel | Belső égésű motor

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • AGV mezőgazdaság
  • OHW építőipari és terepgépek
  • Marine vízi járművek

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése

Használat

Hivatkozási szám
JDC505A
Vezérlőegységek
CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 és EMCP
A használathoz szükséges
Jaltest Link V8.1 vagy V9

További műszaki adatok

Alkalmazás
CAT- és Perkins-motorok 9 tűs diagnosztikai csatlakozóval
Gépoldali csatlakozó
9 tűs kerek bajonettdugó szürke csatlakozógyűrűvel és vörösesbarna belső egységgel, anya
Jaltest-modul
Jaltest AGV (mezőgazdaság), Jaltest OHW (építési és földmunkagépek) és Jaltest Marine (hajók)
Kábelkészlet része
AGV-kábelkészlet (70002003), OHW-kábelkészlet teljes (70002026), OHW-kábelkészlet alap (70002030) és Marine-kábelkészlet állómotorokhoz (70002006)
