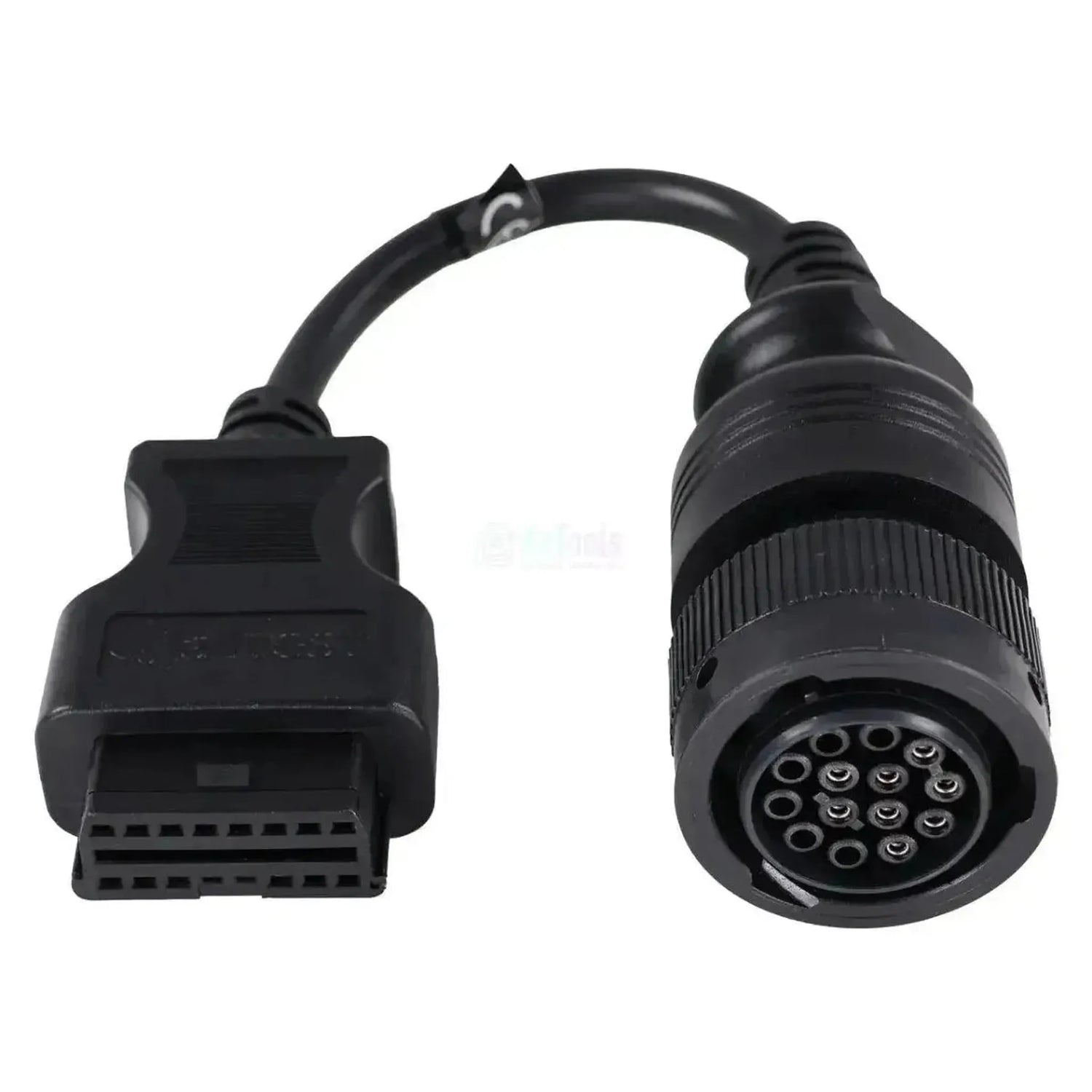

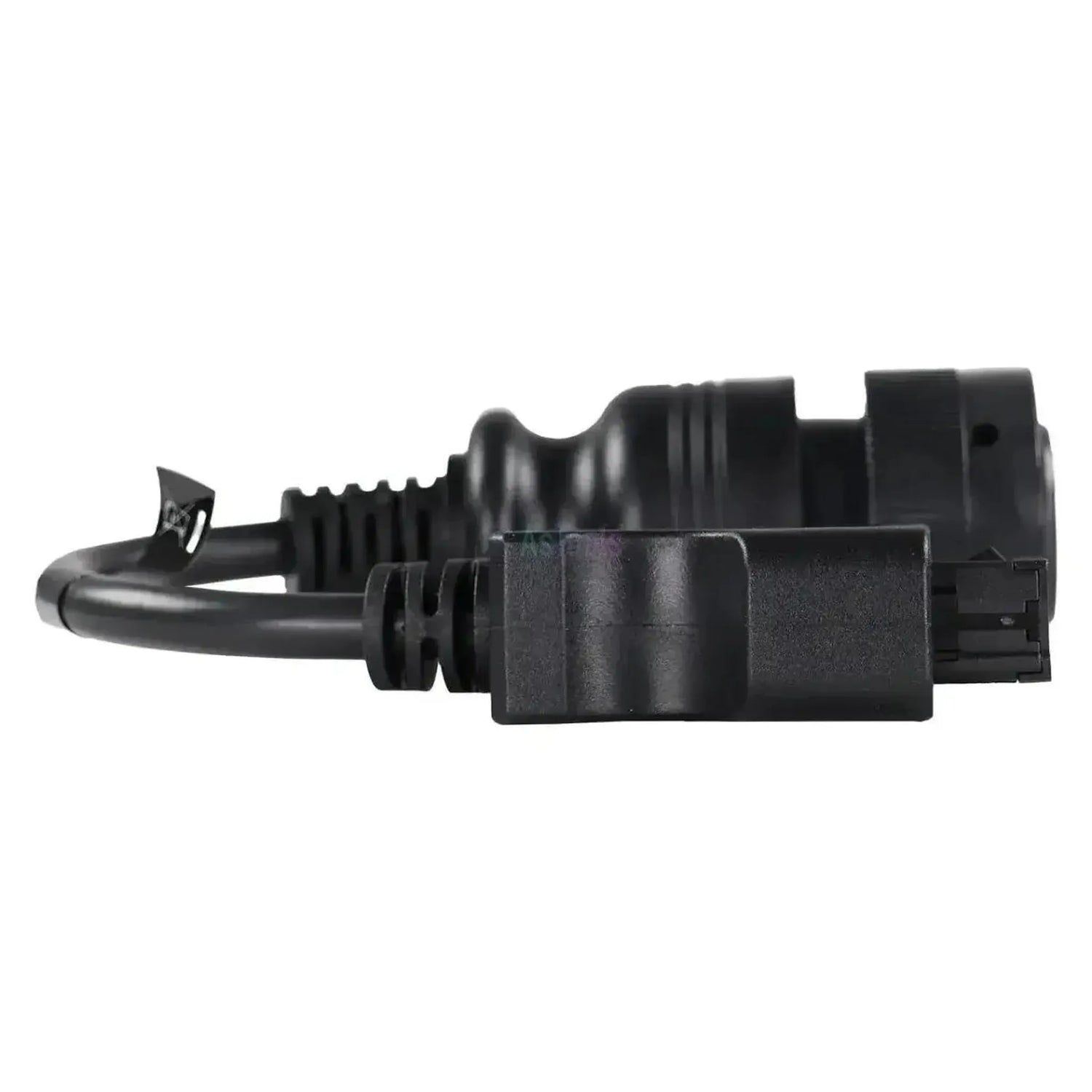

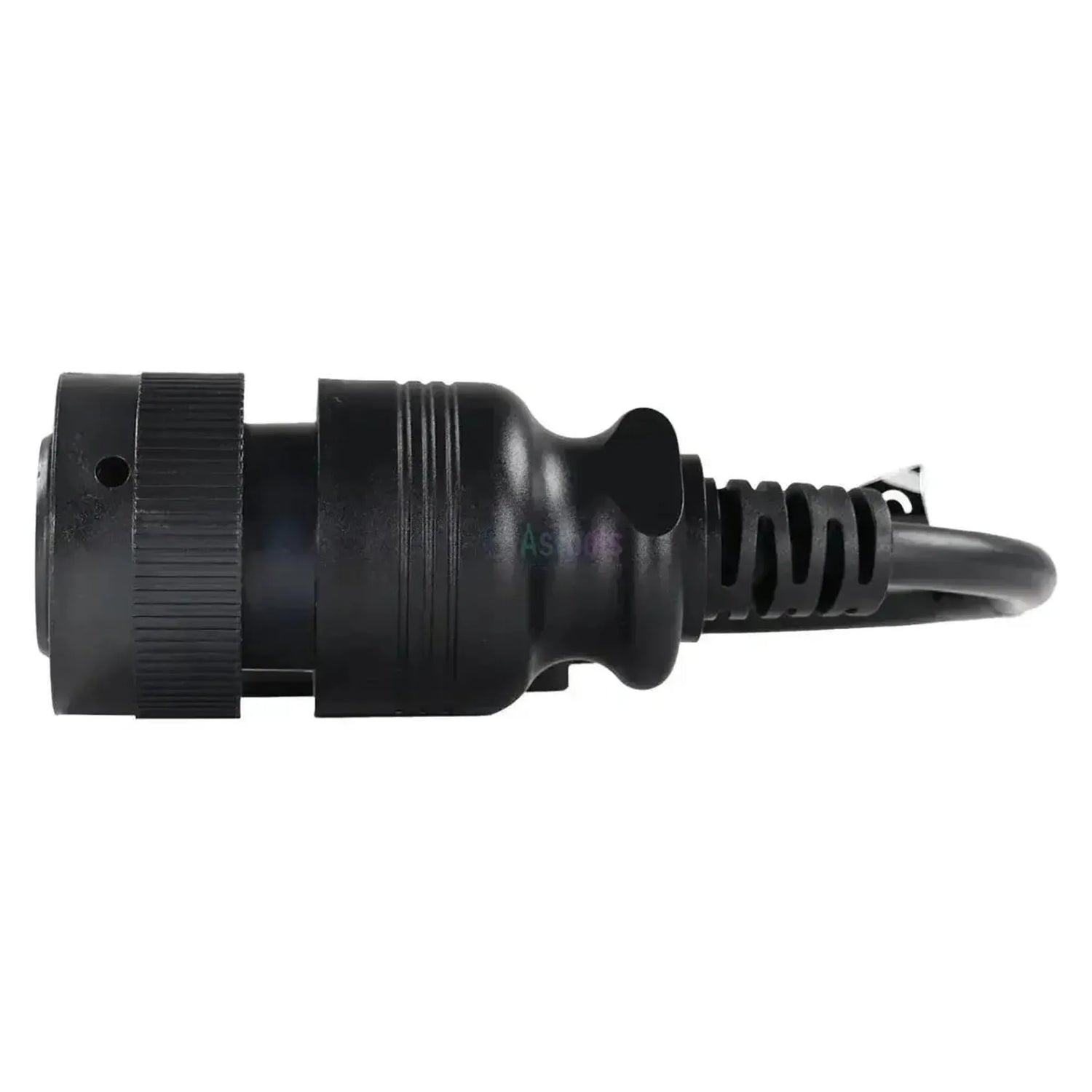

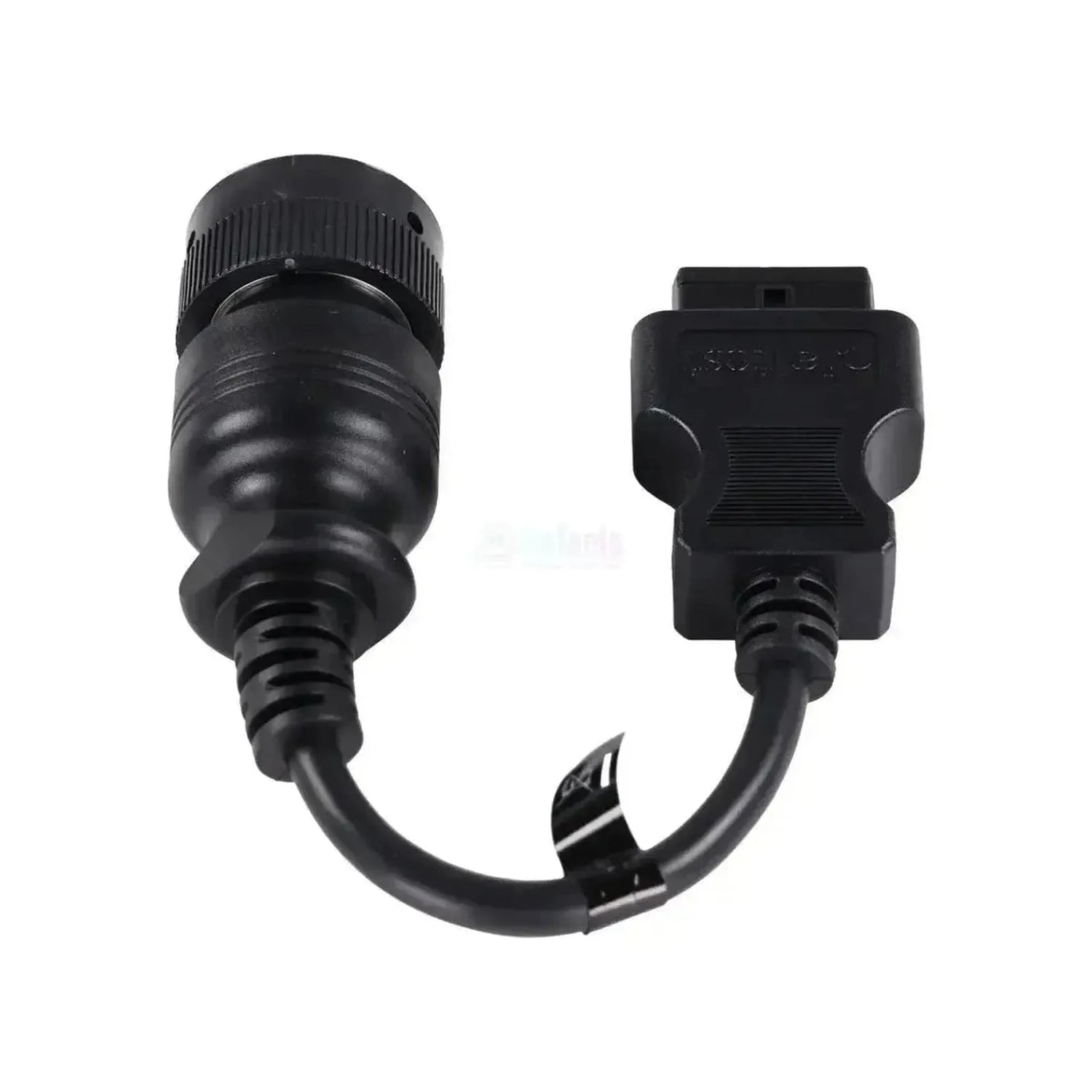

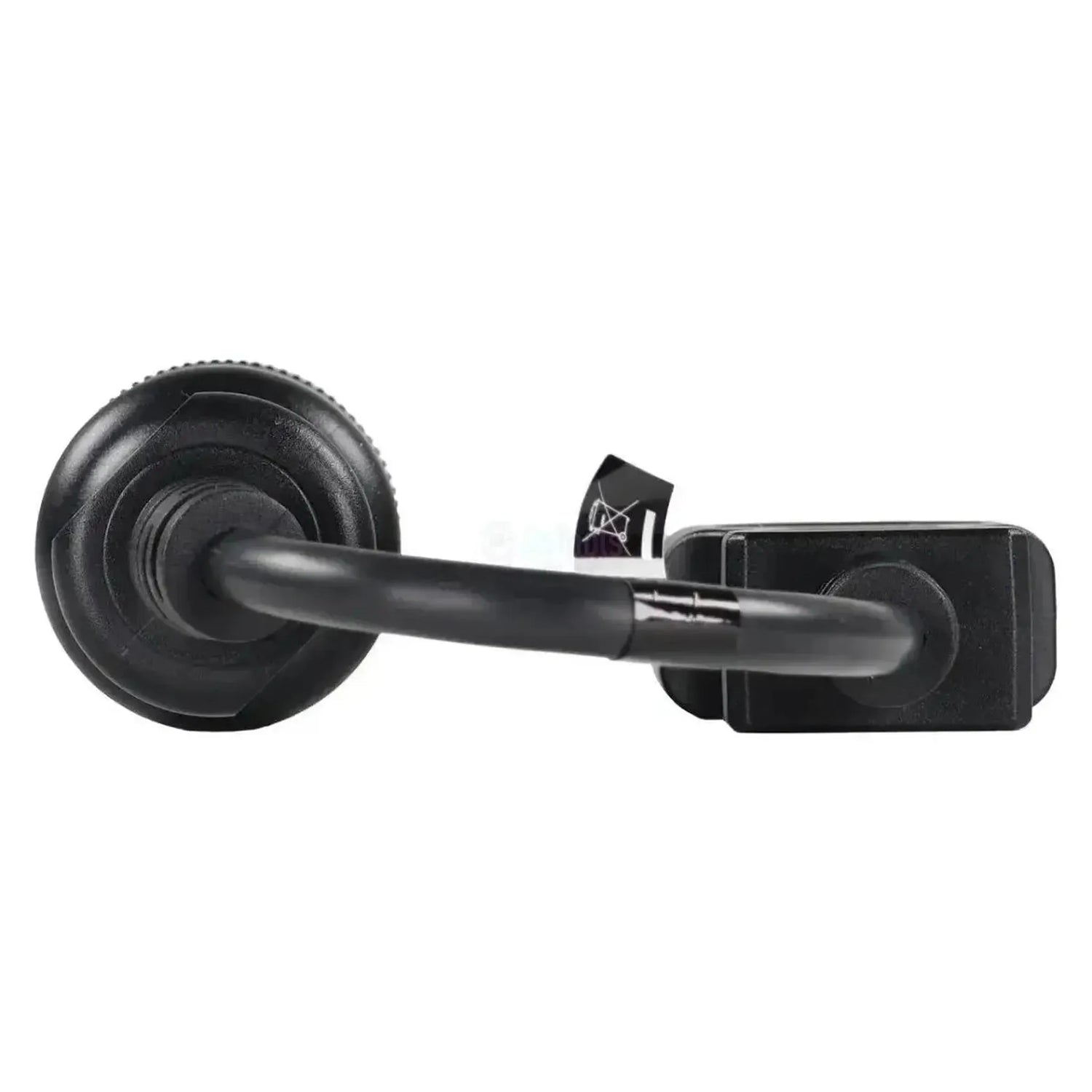

De Jaltest JDC533A verbindt de merkeigen 14-pins diagnoseaansluiting van Caterpillar met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een geheel zwarte bajonetstekker met geribbelde koppelring; van de veertien posities zijn er acht bezet. De stekker zit in de cabine of bij de motor. Het snoer meet 28 tot 30 cm.
Via deze koppeling komt de Jaltest-software op de Caterpillar Data Link (CDL), waar de bruikbare diagnose zit: Foutcodes, meetwaarden en ECU-gegevens. Daarnaast staan de oudere SAE J1708-lijn en de EMCP-regeling voor stroomopwekking in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Caterpillar-motor. Jaltest benoemt ze per datalijn, en het verschil tussen die lijnen bepaalt wat u werkelijk kunt uitlezen. Onderstaande eenheden komen uit de Caterpillar-dekking.
Regeleenheden die u kunt benaderen
- CDL: Motorregeling, volledige uitlezing.
- SAE J1708: Oudere lijn, onder meer 3406.
- EMCP: Stroomopwekking, stationair.
- J1939: Motorregeling, zonder functies.
Wat u kunt doen
- Foutcodes: Lezen en wissen via CDL.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Signaal bij waarden buiten bereik.
- ECU-gegevens: Ook van de EMCP-regeling.
Zo gebruikt u hem
- Stekker controleren: Tel de veertien posities in de aansluiting.
- Aansluiten: Steek de stekker erop en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Caterpillar, de motor en CDL.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Caterpillar-motoren worden bij veel machinebouwers ingebouwd, dus de motorserie geeft de doorslag. Onderstaande series voert Jaltest in de dekking; het aantal posities in de stekker wijst uit welke kabel u nodig heeft.
Caterpillar:
- 3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456.
- 3500-serie: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 en 3516B.
- 3600-serie: 3606, 3608, 3612 en 3616.
- C-serie: De C-motoren van C1.1 tot en met C9.3B.
- G-serie gasmotoren: Van G3304 tot en met G3616, plus CG137 en CG170-06.
Toepassingen:
- Ingebouwd: In bouwmachines, landbouwmachines, hefwerktuigen en generatorsets.
Verpakkingsinhoud
- 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Műszaki adatok
Általános
- A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
- Jaltest
- A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
- Átalakító kábel
- Melyik kábelkészletnek része még ez a kábel. Ha már rendelkezik a készlettel, a kábelt nem kell külön megvásárolnia.Kábelkészlet tartozéka
- OHW kábelkészlet alap
Alkalmazhatóság
- Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
- Jaltest
- A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
- Link V8.1
- Link V9
- Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
- OHW építőipari gépek
Csatlakozók
- A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
- 14 pólusú bajonettzáras csatlakozó, aljzat
- A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
- 16 tűs OBD2
Diagnosztikai funkciók
- Megtekintheti az érzékelők aktuális mérési értékeit, miközben a jármű jár. Hasznos a hibakereséshez.Élő adatok megtekintése
- Igen
Méretek és tömeg
- A kábel hossza. A hosszabb kábel nagyobb mozgásteret ad nehezen megközelíthető csatlakozónál.Kábelhossz
- 30 cm
- Vezérlőegységek
- CDL, J1939, SAE J1708, EMCP
- Hivatkozási szám
- JDC533A
További műszaki adatok
- Toepassing
- Caterpillar-motoren en -machines met 14-pins diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Segment
- Verbrandingsmotor
- Onderdeel van kabelset
- OHW-kabelset basis (70002030)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
