Jaltest  |  SKU: JDC525A

Jaltest (JDC525A) | Claas/Renault 14-pólusú OBD – 16-pólusú OBD2 átalakítókábel | Mezőgazdasági jármű

€114,95 áfával
€95,00 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

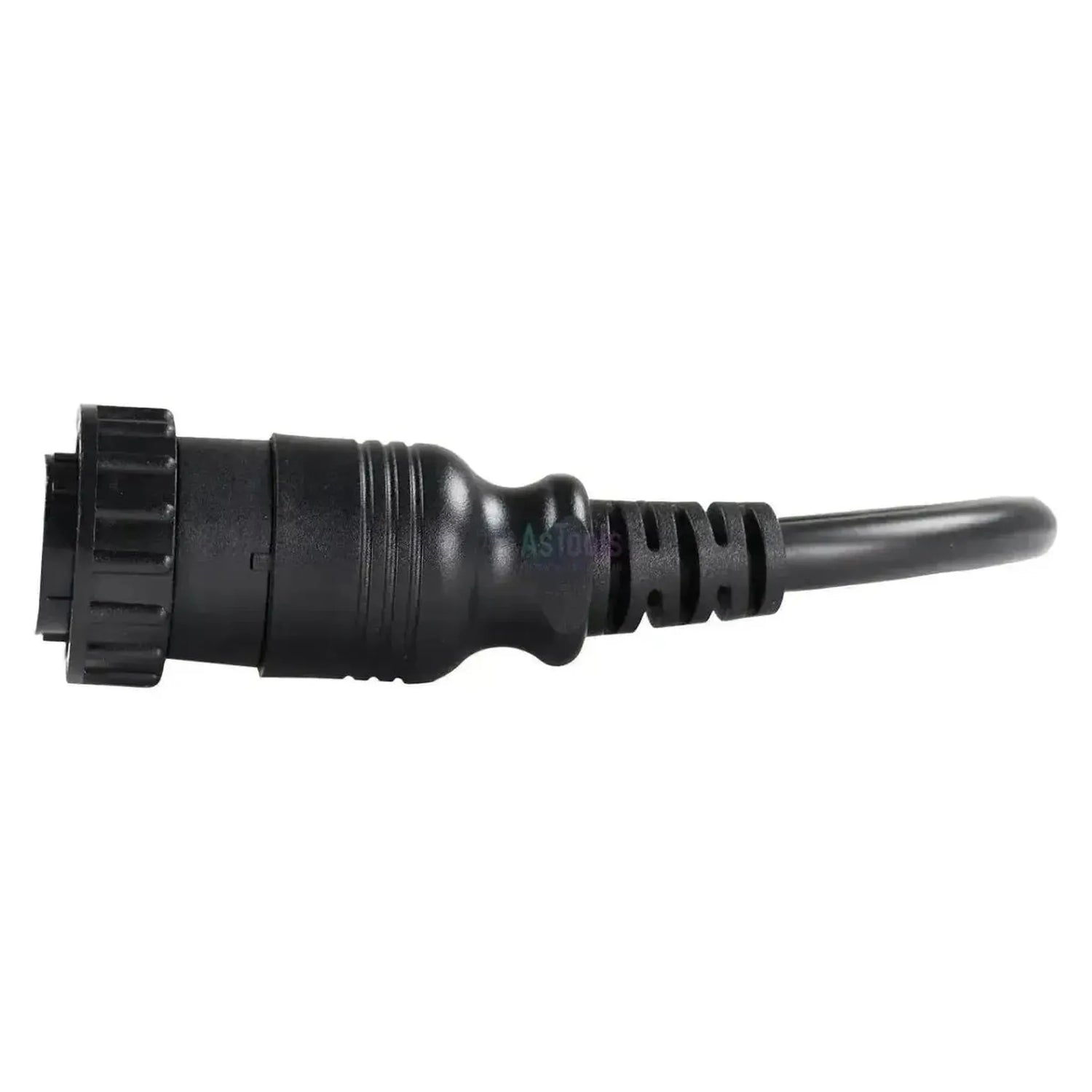

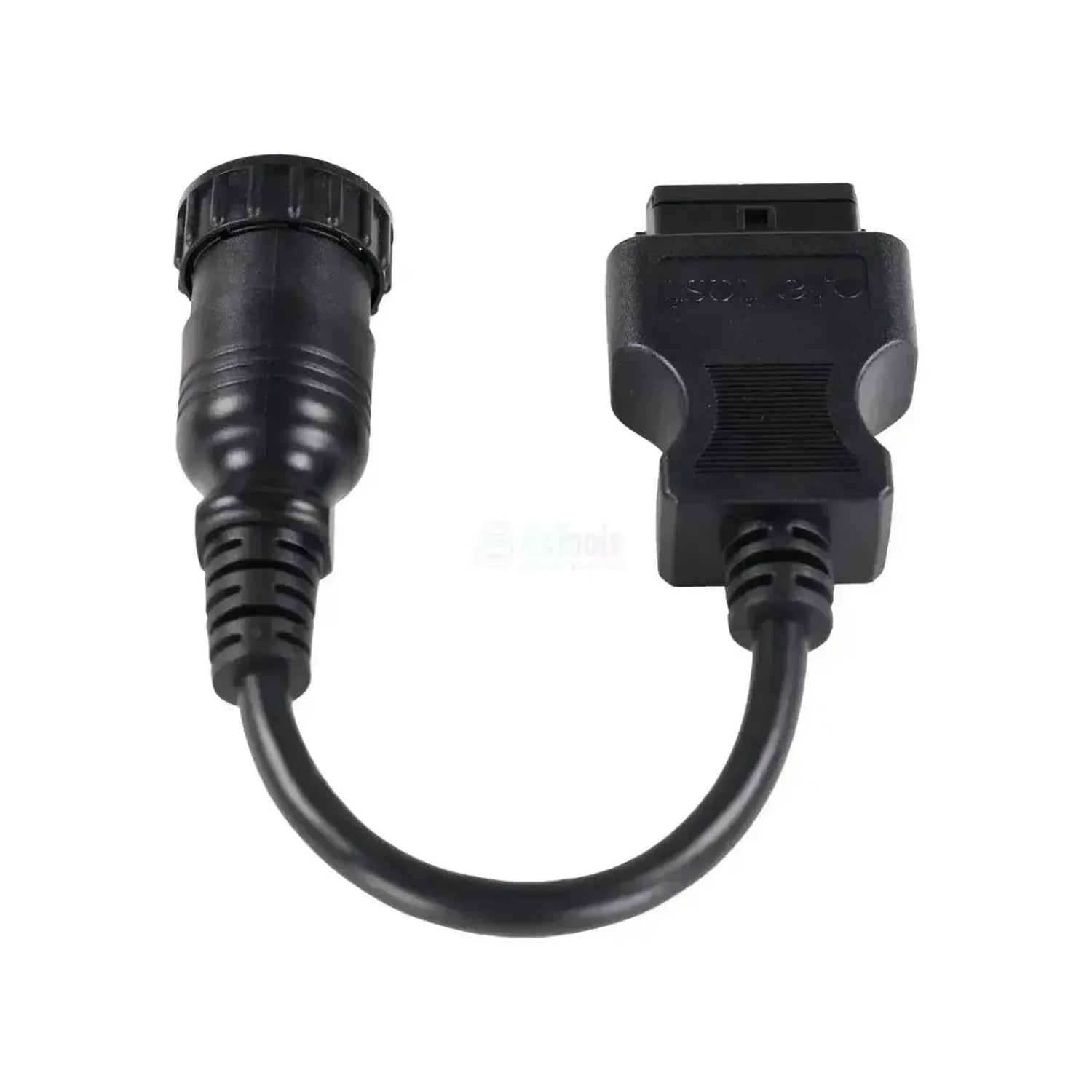

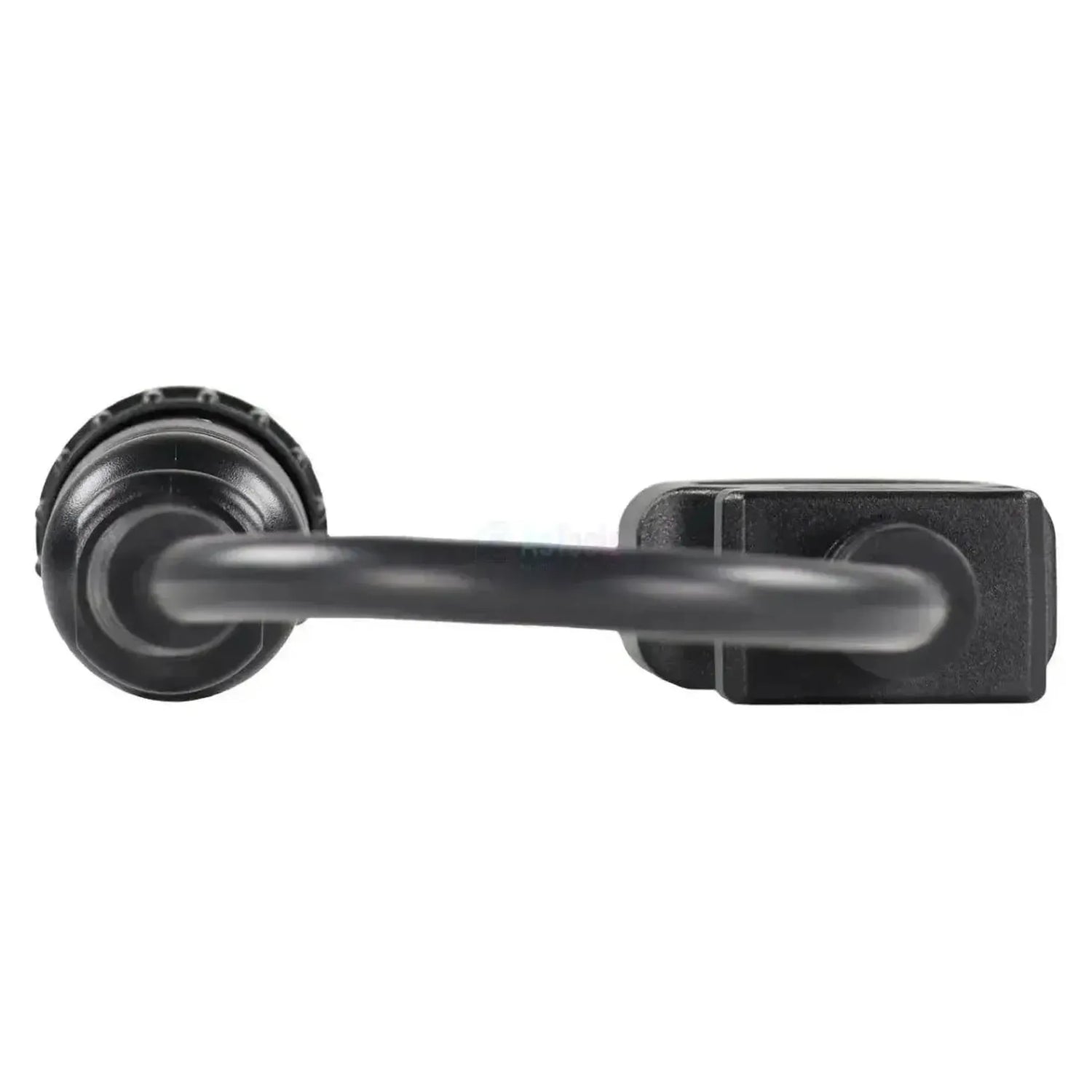

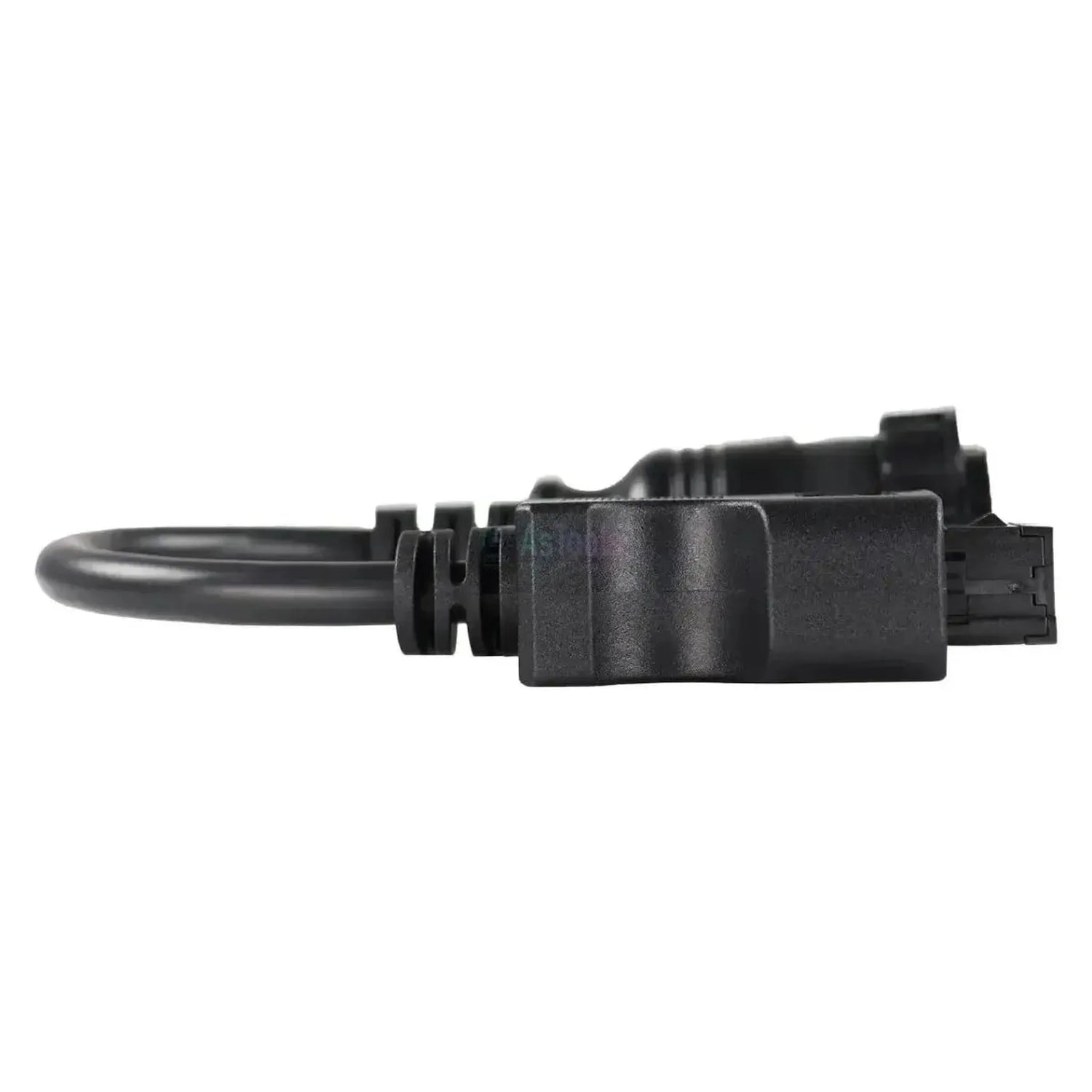

De Jaltest JDC525A verbindt de 14-polige ronde diagnoseaansluiting van trekkers van Claas en Renault met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte kunststof ronde stekker met een kartelring en mannelijke pennen; niet elke positie in de houder draagt een pen, zodat u aan het penpatroon herkent of u de juiste stekker heeft. Het snoer meet 28 tot 30 cm.

Met die verbinding opent de Jaltest-software de diagnoselijn naar de regeleenheden van de trekker. Op de ATLES 9X5-9X6 liggen daarachter de motorregelingen EMR en EMR2 - EDC, de centrale voertuigregeleenheid RCC/RCC2, de transmissieregeling TC, de ventielbediening ELECTROPILOT en de TCE-hefinrichtingen; op de ARES 7X5 blijft het bij de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel. De kabel werkt met de Jaltest Link V8.1 en V9.

PLUSPUNTEN

✔Bereikt op de ATLES-serie beide motorregelingen: EMR met unit-pompsysteem en EMR2 - EDC, de elektronische dieselregeling.
✔Ook de centrale voertuigregeleenheid RCC/RCC2 en de transmissieregeling TC van de ATLES staan in de dekking.
✔De hydrauliek is meegenomen: ELECTROPILOT, TCE 15/25/35, TCE15T en TCE 6.
✔Werkt met de Jaltest Link V8.1 en V9, met een snoer van 28 tot 30 cm.

AANDACHTSPUNTEN

✕De dekking verschilt sterk per model; op de ARES 7X5 voert Jaltest alleen de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel, geen motorregeling.
✕De onderhoudsintervallen zijn alleen via het DBD2-instrumentenpaneel beschikbaar, niet bij de motor- en bakregelingen.
✕Alleen voor de 14-polige ronde aansluiting; voor de 4+4-pins stekker op dezelfde trekkerfamilie is de JDC519A bedoeld.
✕Niet te verwisselen met de Claas-kabels JDC529A en JDC530A voor maaidorsers en de Xerion; die hebben een kleinere, verchroomde metalen stekker.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Claas- en Renault-trekkers met de 14-polige aansluiting uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie en uitvoering; de ATLES heeft de breedste dekking, de ARES 7X5 de smalste.

Regeleenheden die u kunt benaderen

  • EMR: Motorregeling, unit-pompsysteem.
  • EMR2 - EDC: Dieselregeling, ATLES.
  • RCC/RCC2: Centrale voertuigregeleenheid.
  • TC: Transmissie, ATLES.
  • QUADRISHIFT / TWINSHIFT: Transmissie, ARES.
  • EHM 24, TRAX, TRAX (CAN): Transmissie, NECTIS.
  • ELECTROPILOT: Bediening externe ventielen.
  • TCE 15/25/35, TCE15T, TCE 6: Hefinrichtingen.
  • DBD2: Instrumentenpaneel met onderhoud.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Intervallen via het DBD2.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde 14-polige aansluiting in de cabine.
  2. Pennen tellen: Controleer zwart kunststof en het penpatroon.
  3. Aansluiten: Draai de JDC525A vast met de kartelring.
  4. Link koppelen: Sluit de OBD2-kant aan en zet het contact aan.
  5. Uitlezen: Kies Claas of Renault en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke trekker van Claas of Renault met de 14-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komen de 14-pins en de 4+4-pins uitvoering door elkaar voor.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • NECTIS: 2004 - 2014.
  • PALES: 1998 - 2004.
  • ERGOS: Zonder opgegeven bouwjaren.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine. Deze kabel heeft een zwarte kunststof stekker met kartelring; de Claas-kabels voor maaidorsers en de Xerion hebben juist een verchroomde metalen stekker. Kijk eerst naar de kleur en het materiaal van de aansluiting op uw trekker en tel daarna de pennen, voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC525A) | Claas/Renault 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Műszaki adatok

Általános

A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
Jaltest
A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
Átalakító kábel
Milyen járműveken vagy gépeken használhatja a kábelt. Így gyorsan megállapíthatja, hogy megfelel-e a műhelyébe érkező járművekhez.Járműtípusok
  • Mezőgazdasági gép

Alkalmazhatóság

Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
  • Jaltest
A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
  • Link V8.1
  • Link V9
Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
  • AGV mezőgazdaság

Csatlakozók

A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
14 pólusú OBD
A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
16 tűs OBD2

Diagnosztikai funkciók

Megtekintheti az érzékelők aktuális mérési értékeit, miközben a jármű jár. Hasznos a hibakereséshez.Élő adatok megtekintése

Méretek és tömeg

A kábel hossza. A hosszabb kábel nagyobb mozgásteret ad nehezen megközelíthető csatlakozónál.Kábelhossz
30 cm
Vezérlőegységek
EMR, EMR2 - EDC, RCC/RCC2, TC, TCE, DBD2
Hivatkozási szám
JDC525A

További műszaki adatok

Toepassing
Trekkers van Claas en Renault met de 14-polige ronde aansluiting
Lengte
28 - 30 cm
Regeleenheden
EMR en EMR2 - EDC (motor), RCC/RCC2 (centrale voertuigregeleenheid), TC, QUADRISHIFT/TWINSHIFT, EHM 24 en TRAX (transmissie), ELECTROPILOT en TCE (hydrauliek), DBD2 (instrumentenpaneel)
Segment
Landbouwvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met een licentie voor Jaltest AGV
