Jaltest  |  SKU: JDC534A

Jaltest (JDC534A) | CNH CE/FPT 9 tűs OBD – 16 tűs OBD2 átalakítókábel | Belső égésű motor

€127,95 áfával
€105,74 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

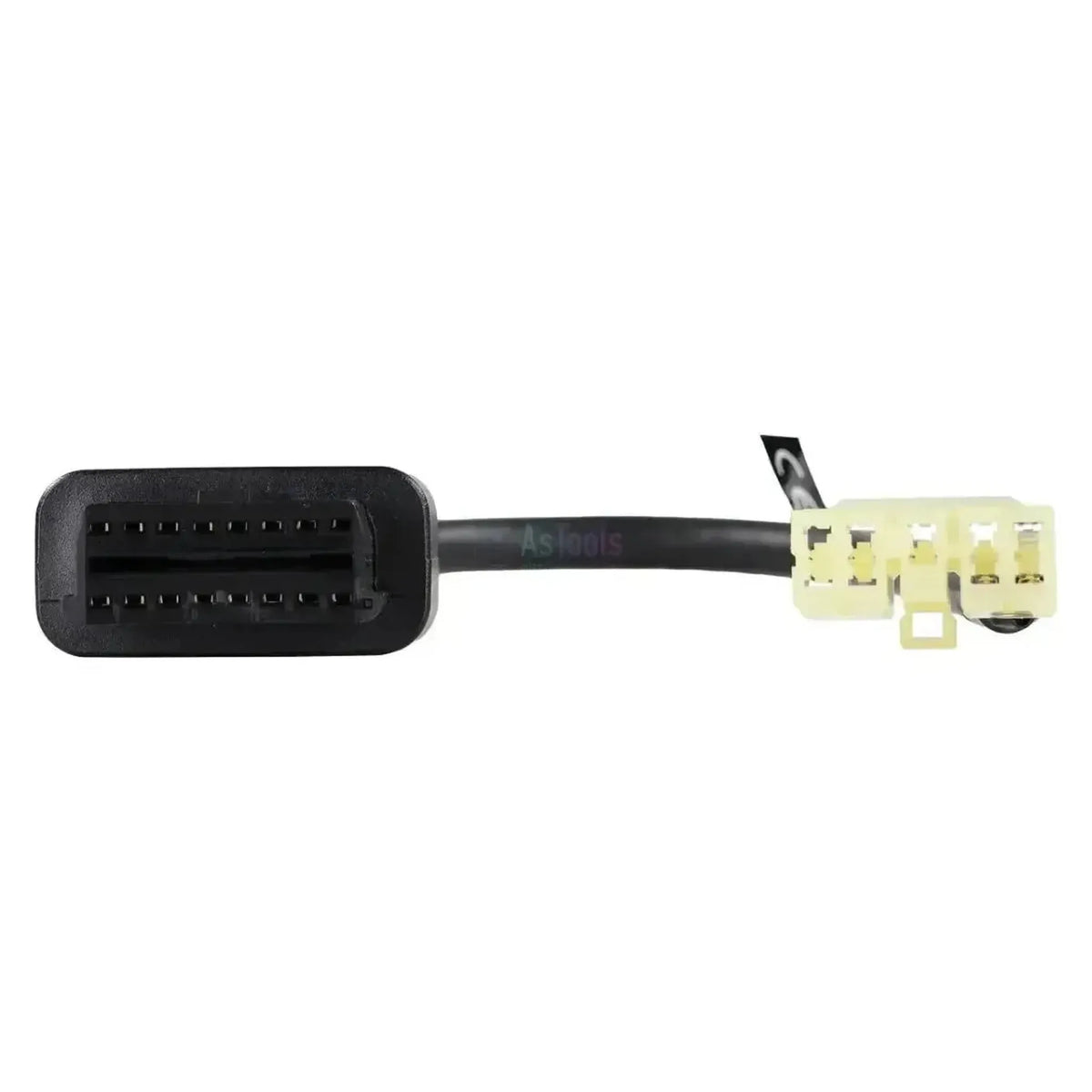

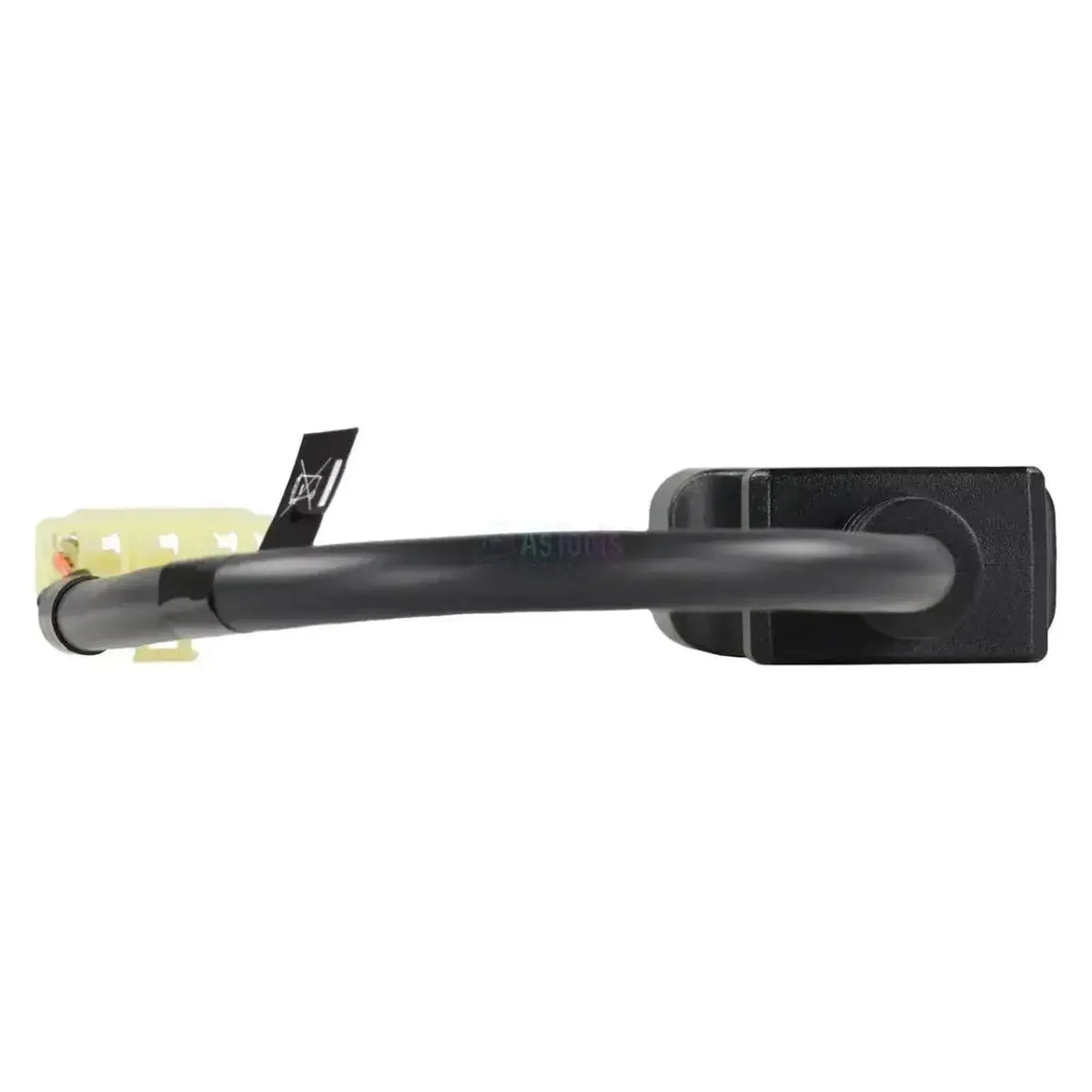

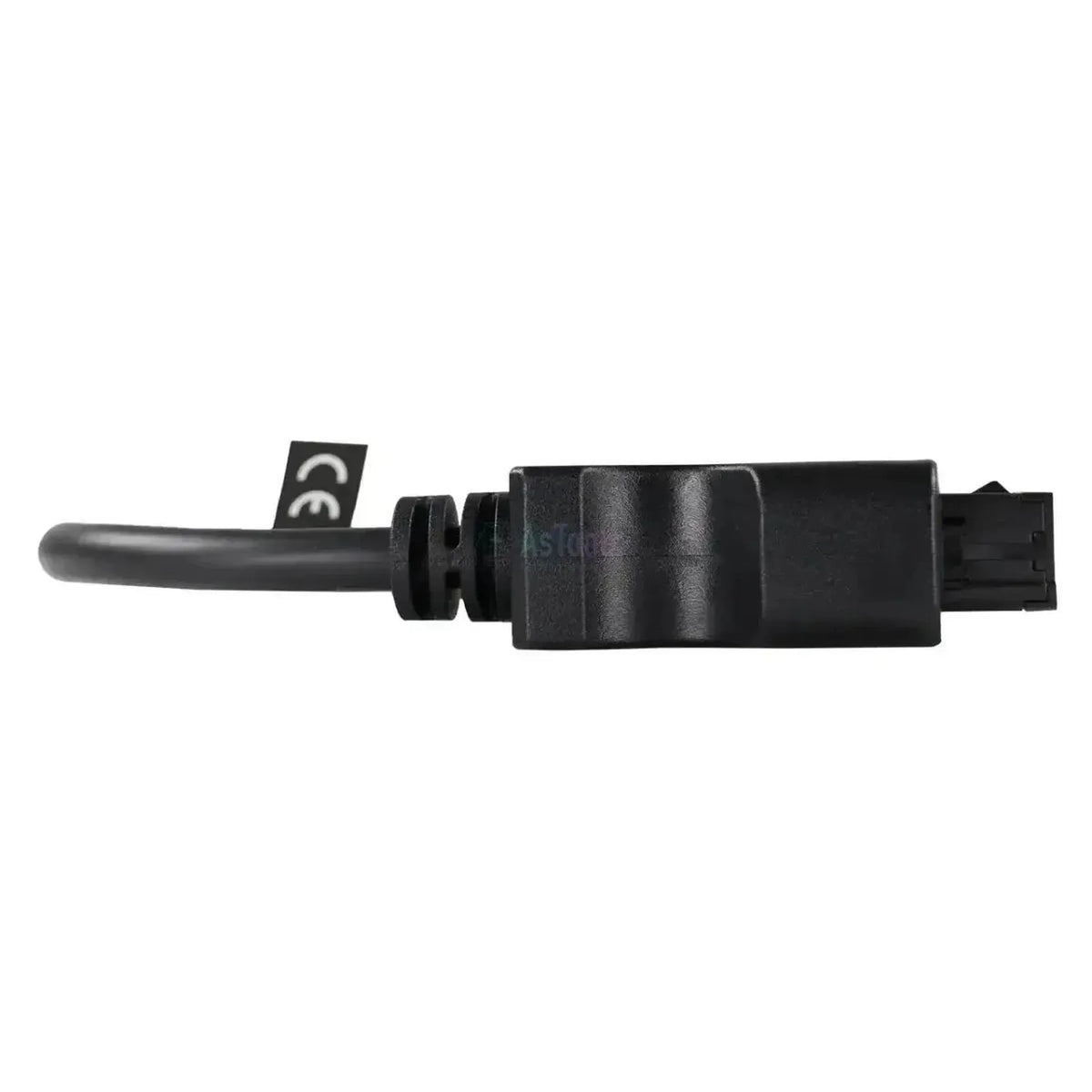

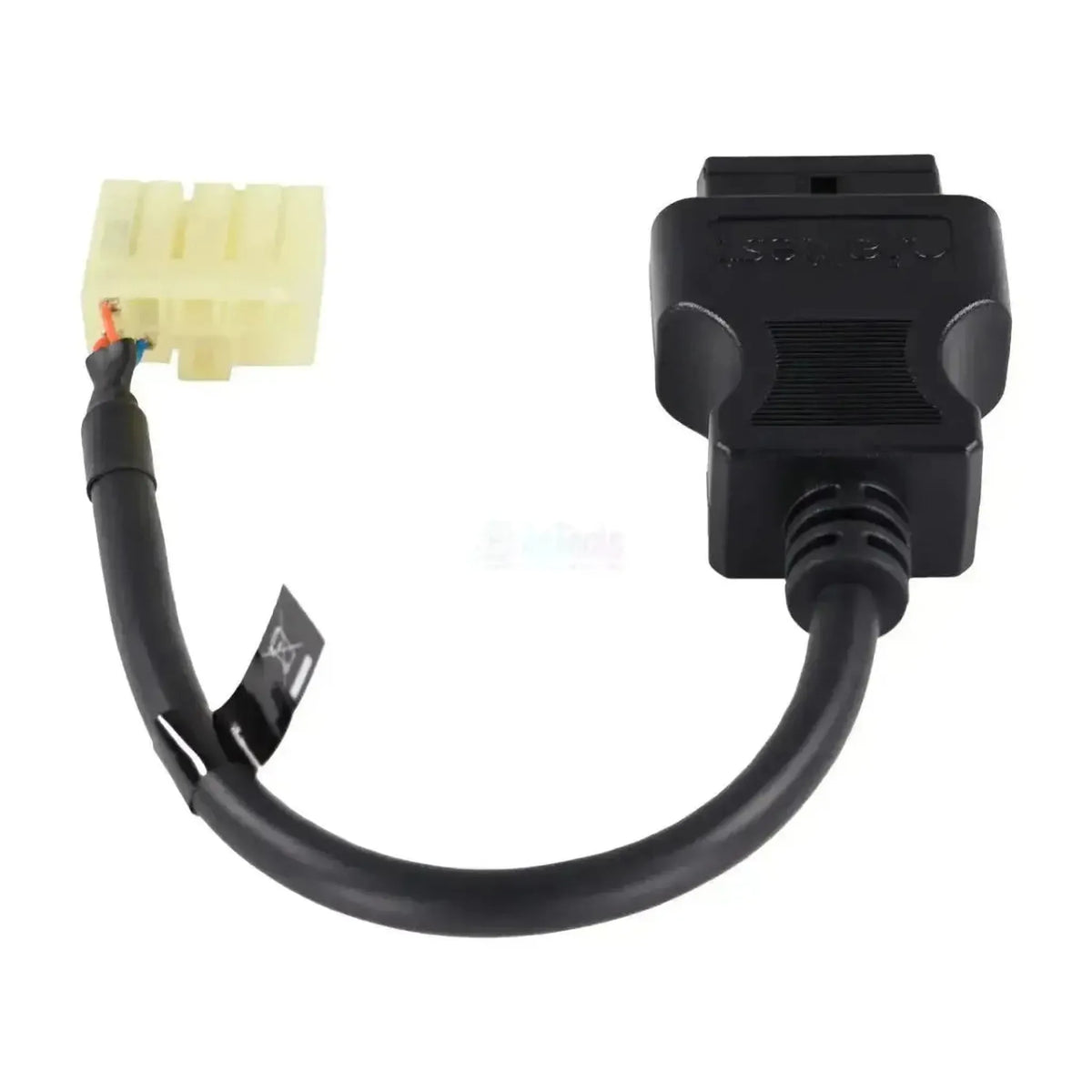

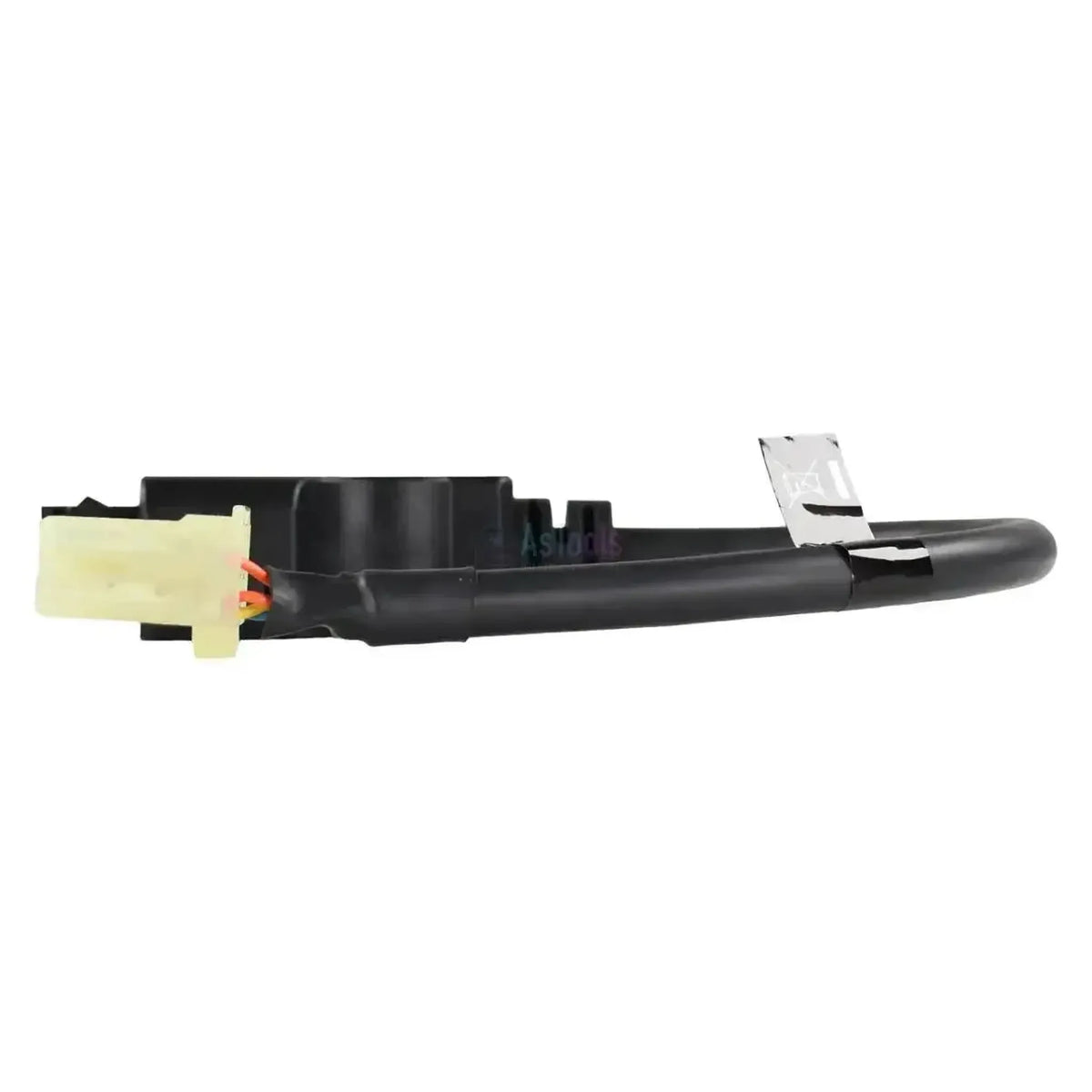

A Jaltest JDC534A összeköti a CNH építőipari gépek FPT motorjainak 9 tűs diagnosztikai csatlakozóját az Ön Jaltest diagnosztikai kábelének 16 tűs OBD2 csatlakozójával. A gépoldali csatlakozó egy téglalap alakú, tejfehér műanyag ház kilenc pozícióval és fekete húzásmentesítővel. Ez a csatlakozó a motorvezérléshez tartozik, és a motortérben található. A kábel hossza 28 és 30 cm között van.

Ugyanez a csatlakozó megtalálható a New Holland CE, a Fiat Kobelco és a Q&K építőipari gépein. A csatlakozó mögött az EDC 7, EDC 16, EDC 17 és EDC MD1 motorvezérlések, valamint a Denoxtronic 2.1 AdBlue-adagoló rendszer található. A kábel a Jaltest Link V8.1 és V9 rendszerrel működik, és a Jaltest OHW alá tartozik.

ELŐNYÖK

✔Hozzáférést biztosít a CNH építőipari gépek FPT motorvezérléséhez, ahol a gép saját csatlakozója nem illeszkedik.
✔Eléri az FPT vezérlőegységeket: az EDC 7 és EDC 16 típustól az EDC 17 és EDC MD1 típusig.
✔Ha a motor fel van szerelve a Denoxtronic 2.1 AdBlue-adagoló rendszerrel, azt is kiolvassa.
✔Működik a New Holland CE, Fiat Kobelco és Q&K gépeken, amelyek ugyanabba a családba tartoznak.

FIGYELMEZTETÉSEK

✕A kiegészítő műveletek csak az EDC 17 CV41 + Denox 2.2 és az EDC MD1 CE101 típusnál érhetők el; az EDC 16 C39 és EDC 7 C1 típusnál a karbantartási időközök is hiányoznak.
✕A kábel motorhoz készült; ezzel a hidraulikus rendszer és a gép egyéb vezérlései nem érhetők el.
✕Kizárólag a tejfehér 9 tűs CNH csatlakozóhoz használható; a 19 tűs FPT csatlakozóval rendelkező gépekhez a JDC526A szükséges.
✕Ez nem a kerek, zöld Deutsch 9 tűs J1939 csatlakozó; az a JDC217.9 segítségével működik.

Alkalmazások és funkciók

Ezen a csatlakozón keresztül a Jaltest szoftverrel érheti el az építőipari gép FPT motorjának vezérlését. A funkciók köre a vezérlőegység generációjától függően bővül. Az alábbi egységek az IVECO-FPT lefedettségéhez tartoznak, amelybe a Jaltest ezeket a motorokat sorolja.

Elérhető vezérlőegységek

  • EDC 7 C1 és EDC 7 UC31: CAN és K Line.
  • EDC 16 C39: Motorvezérlés.
  • EDC 17 CV41 + Denox 2.2: Utókezelési rendszerrel.
  • EDC MD1 CE101: Aktuális generáció.
  • Denoxtronic 2.1: AdBlue-adagolás.

Mit lehet elvégezni

  • Hibakódok: Olvasás és törlés vezérlőegységenként.
  • Mérési értékek: Beállítható riasztási határértékekkel.
  • Karbantartás: Időközök lekérdezése és rögzítése.
  • Kiegészítő műveletek: EDC 17 és EDC MD1 esetén.

Így használja

  1. Csatlakozó ellenőrzése: Keresse meg a motornál a tejfehér 9 tűs csatlakozót.
  2. Csatlakoztatás: Dugja be a JDC534A-t a csatlakozóba.
  3. Link összekapcsolása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás bekapcsolása: Kapcsolja be a gyújtást.
  5. Kiolvasás: Válassza ki az IVECO-FPT-t, a motort és a vezérlőegységet.

Kompatibilis járművek és alkalmazások

A meghatározó a csatlakozó, nem a gépmodell. Ez a kábel a gépben lévő FPT motort követi, ezért a gép gyártási éve és modellje keveset mond. A Jaltest az IVECO-FPT esetében többek között az alábbi motorsorozatokat fedi le.

CNH CE és FPT:

  • N-sorozat: N45 és N67 (F4).
  • F-sorozat: F1C (F1) és F34 és F36 (F5).
  • Cursor-sorozat: Cursor 8 és 9 (F2) és Cursor 10, 11, 13 és 16 (F3).

Alkalmazások:

  • Beépítve: New Holland CE, Fiat Kobelco és Q&K építőipari gépekben.
💡
Jó tudni: A kábel csatlakozója téglalap alakú és tejfehér, nem kerek dugó. Ha a gépén egy kerek fémdugót, sűrűn kitöltött érintkezőkkel talál, akkor a 19 tűs FPT csatlakozóra és a JDC526A-ra van szüksége. Rendelés előtt hasonlítsa össze a motorján lévő csatlakozó alakját.

Csomag tartalma

  • 1x Jaltest (JDC534A) | CNH CE/FPT 9 tűs OBD - 16 tűs OBD2 átalakító kábel | Belső égésű motor

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése

Használat

Hivatkozási szám
JDC534A
Vezérlőegységek
EDC 7, EDC 16, EDC 17, EDC MD1, Denoxtronic 2.1
A használathoz szükséges
Jaltest Link V8.1 vagy V9

További műszaki adatok

Alkalmazás
9 tűs diagnosztikai csatlakozóval rendelkező FPT motorok CNH építőipari gépekben
Gépoldali csatlakozó
9 tűs téglalap alakú tejfehér műanyag csatlakozó
Vezérlőegységek
EDC 7 C1 és EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 és EDC MD1 CE101 (motorvezérlés), Denoxtronic 2.1 (kipufogógáz-utókezelés)
