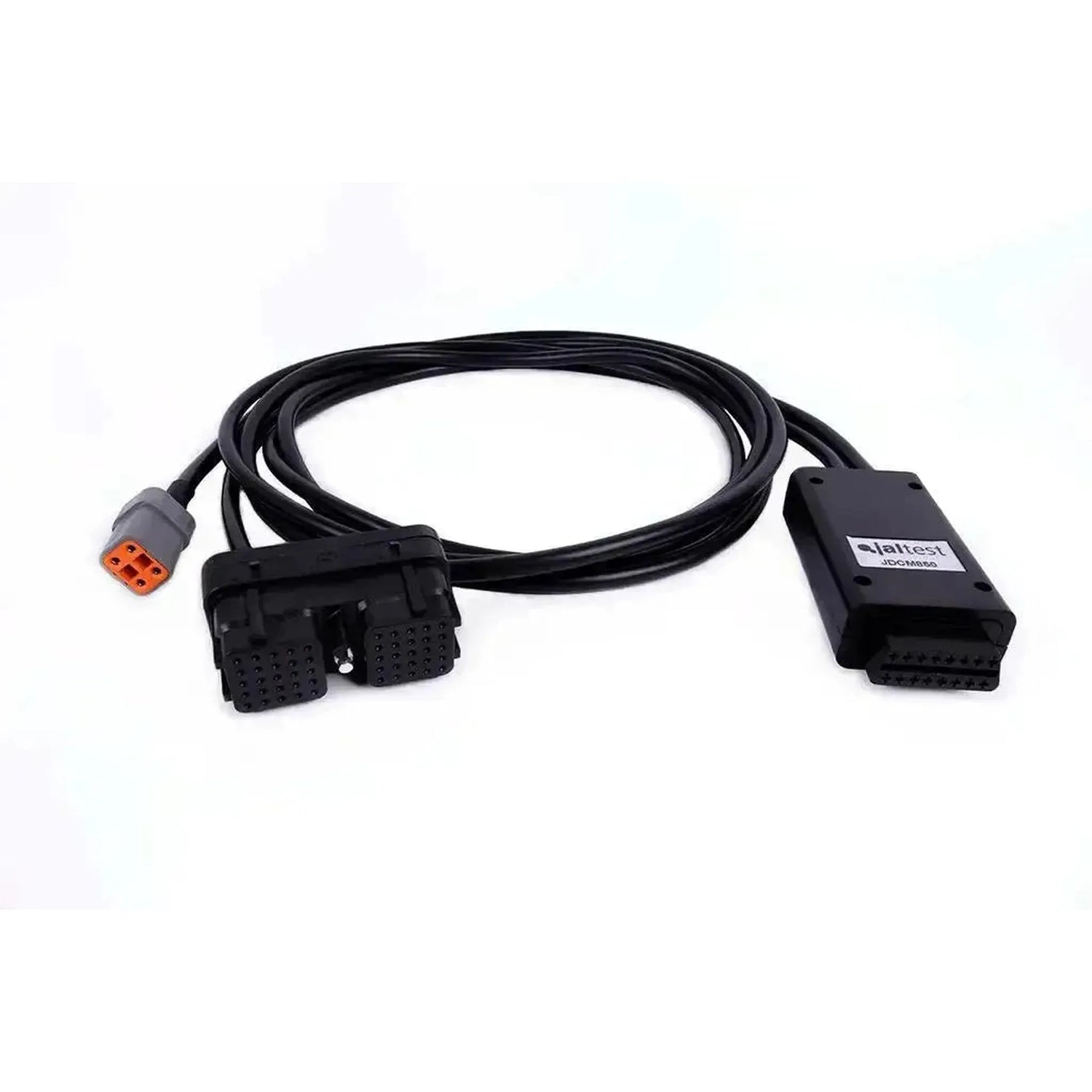

A Jaltest JDCM850 az izolációs kábel a Cummins ECM CM850 vezérlőegységhez. A kábel a vezérlőegységet elkülönítve a jármű vezetékeitől közvetlenül a diagnosztikai eszközéhez csatlakoztatja. A motor oldalán a kábel egy fekete csatlakozóban végződik, amelyen két darab huszonöt kontaktus blokkot helyeztek egymás mellett, a tetején számozott sorokkal és két reteszelő csattal, mellette pedig egy szabad szürke 4 tüskés Deutsch-dugó narancssárga reteszeléssel. Együtt alkotják a címben szereplő 4+50-tüskés kialakítást. A másik végén egy fekete műanyag házban a 16-tüskés OBD2-csatlakozó és a Jaltest-matricája látható a JDCM850 felirattal.
Ez egy fizikai alkatrész, amelyet Önnek küldünk, és a Jaltest Central Services szolgáltatáshoz tartozik: Ez egy felhasználás alapú díjazású szolgáltatás, amelyben a Jaltest-technikiek távolról olyan funkciókat hajtanak végre, amelyeket az univerzális diagnosztikai eszközzel nem lehet elvégezni, például bizonyos vezérlőegységek újraprogramozása. A Cummins számára ez a Cummins calibration update (70810000), amelyhez legalább 24.1 szoftververzió szükséges. Az ATS-részleg megkövetelheti, hogy Önnek legyen ilyen kábele. A Central Services igénybevételéhez a Jaltest Link V7 vagy újabb verziójára van szükség; a szolgáltatások kreditekkel (71101082) kerülnek elszámolásra.
ELŐNYÖK
FIGYELEMFELHÍVÁSOK
Alkalmazások és funkciók
A JDCM850 egy csatlakozó: A Cummins ECM CM850 vezérlőegységet közvetlenül a diagnosztikai interfészéhez csatlakoztatja, a jármű vezetékeit megkerülve. Az egyik végén a 4+50-tüskés csatlakozás a vezérlőegységhez, a másik végén a 16-tüskés OBD2 oldal a Jaltest Link felé. Az ezt követő műveletek a Jaltest Central Services szolgáltatás részét képezik, és az ATS-csapat közvetítésével valósulnak meg.
A kábel célja
- Csatlakozás a vezérlőegységhez: Az 50-tüskés csatlakozó és a szabad 4 tüskés dugó a Cummins ECM CM850 vezérlőegységhez csatlakozik.
- Elkülönítve a jármű vezetékeitől: A vezérlőegység ezzel a kábellel külön csatlakozik az interfészhez.
- Csatlakozás az interfészhez: A 16-tüskés OBD2 oldal a Jaltest Link-re megy.
- Egy csatlakozás kábelenként: Ez a kivitelezés a CM850 vezérlőegységhez tartozik; más ECM-típus esetén más izolációs kábel szükséges.
Mit nyújt a Jaltest Central Services Cummins számára
- Távolról végzett munka: A Jaltest-technikiek olyan funkciókat hajtanak végre, amelyeket az univerzális diagnosztikai eszközzel nem lehet elvégezni, például bizonyos vezérlőegységek újraprogramozása.
- Cummins calibration update (70810000): Az a szolgáltatás, amelyet a Jaltest a Cummins számára nyújt; ehhez legalább 24.1 szoftververzió szükséges.
- Felhasználás alapú díjazás: Egy szolgáltatást eseti alapon vesznek igénybe, és kreditekkel történik az elszámolás; a Cummins számára ez a 71101082 hivatkozási szám.
- Jaltest Link V7 vagy újabb: Régebbi interfészverziónál nem vehető igénybe a Central Services.
- Az ATS-csapaton keresztül: Ők adnak tájékoztatást az Ön igénylése során arról, hogy az adott vezérlőegységhez elérhető-e a szolgáltatás.
A Cummins-sorozat egy pillantásra
A sorozat öt izolációs kábelit tartalmaz. Eltérnek a tüskeszámban, a motor oldalán lévő szabad steckók számában és a kábel hosszában. Keresse meg az adott vezérlőegységet, amely rendelkezésére áll; az ezen a lapon szereplő kivitelezés félkövér.
| Hivatkozás | Vezérlőegység | Csatlakozás a motor oldalán |
|---|---|---|
| JDCM850 | Cummins ECM CM850 | 4+50-tüskés, két szabad dugó |
| JDCM2150 | Cummins ECM CM2150 | 4+60-tüskés, két szabad dugó |
| JDCM2250 | Cummins ECM CM2250 | 60-tüskés, egy dugó |
| JDCM2350/2450 | Cummins ECM CM2350 és CM2450 | 96-pin, egy csatlakozó piros karos reteszeléssel |
| JDCM2670/2880 | Cummins ECM CM2670 és CM2880 | 94+96-pin, két csatlakozó egy elágazás mögött |
Kompatibilitás
Az ECM típusa a meghatározó, nem a motorsorozat és nem a járműmárka. Ez a kábelbunda a Cummins ECM CM850 típushoz készült a 4+50-pin csatlakozóval. Az ilyen izolációs kábelbundáknál nincs rögzített motor- vagy járműfedezet: nem áll rendelkezésre tehát olyan lista a motorsorozatokról vagy járműmárkákról, amelyből leolvasható lenne, hogy a kábelbunda az Ön helyzetében alkalmazható-e. A szabályozó egység típustáblája és a csatlakozó pin-száma a döntő.
- Meghatározó: Az ECM típusa (Cummins ECM CM850) és az ECM-csatlakozó pin-száma (4+50-pin).
- Nem meghatározó: A motorsorozat, a járműmárka és az építési év; ezekről az ilyen kábelbundáknál semmi nincs rögzítve.
- Saját magának ellenőrizendő: Olvassa le a szabályozó egység típusát a típustáblából, és számolja meg a csatlakozó pin-jeit.
- A csatlakozóról felismerhető: Két huszonöt kontaktot tartalmazó kontaktblokk egy házban, plusz egy külön 4-pin csatlakozó ezt a kivitelre utal; ha a fő blokk 60-pin, akkor a JDCM2150 vagy a JDCM2250 szükséges.
Csomagtartalom
- 1x Jaltest (JDCM850) | Cummins (ECU) 4+50-pin – 16-pin OBD2 Adaptációs kábel | Kereskedelmi járművekhöz
Műszaki adatok
| Specifikáció | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDCM850 |
| Típus | Izolációs kábelbunda |
| Gépoldali csatlakozó | Cummins 4+50-pin, amely egy fekete csatlakozóból áll két huszonöt kontaktot tartalmazó kontaktblokkal, valamint egy külön szürke 4-pin Deutsch-csatlakozóval narancssárga reteszeléssel |
| Interfész oldali csatlakozó | 16-pin OBD2 |
| Hossz | Nincs megadva; a termékfotón a hosszú kivitel, több hurokba tekerve, hasonló a JDCM2150 és a JDCM2250 kópiához |
| Interfész | Jaltest Link, V7 verzió vagy újabb a Central Services számára |
| Kompatibilis ECM | Cummins ECM CM850 |
| Rendeltetés | Jaltest Central Services — Cummins kalibrációs frissítés (70810000) |
| Követelmény | Szoftver 24.1-es verzió vagy újabb a Cummins kalibrációs frissítéshez |
| Szegmens | Kereskedelmi járművekhöz |
