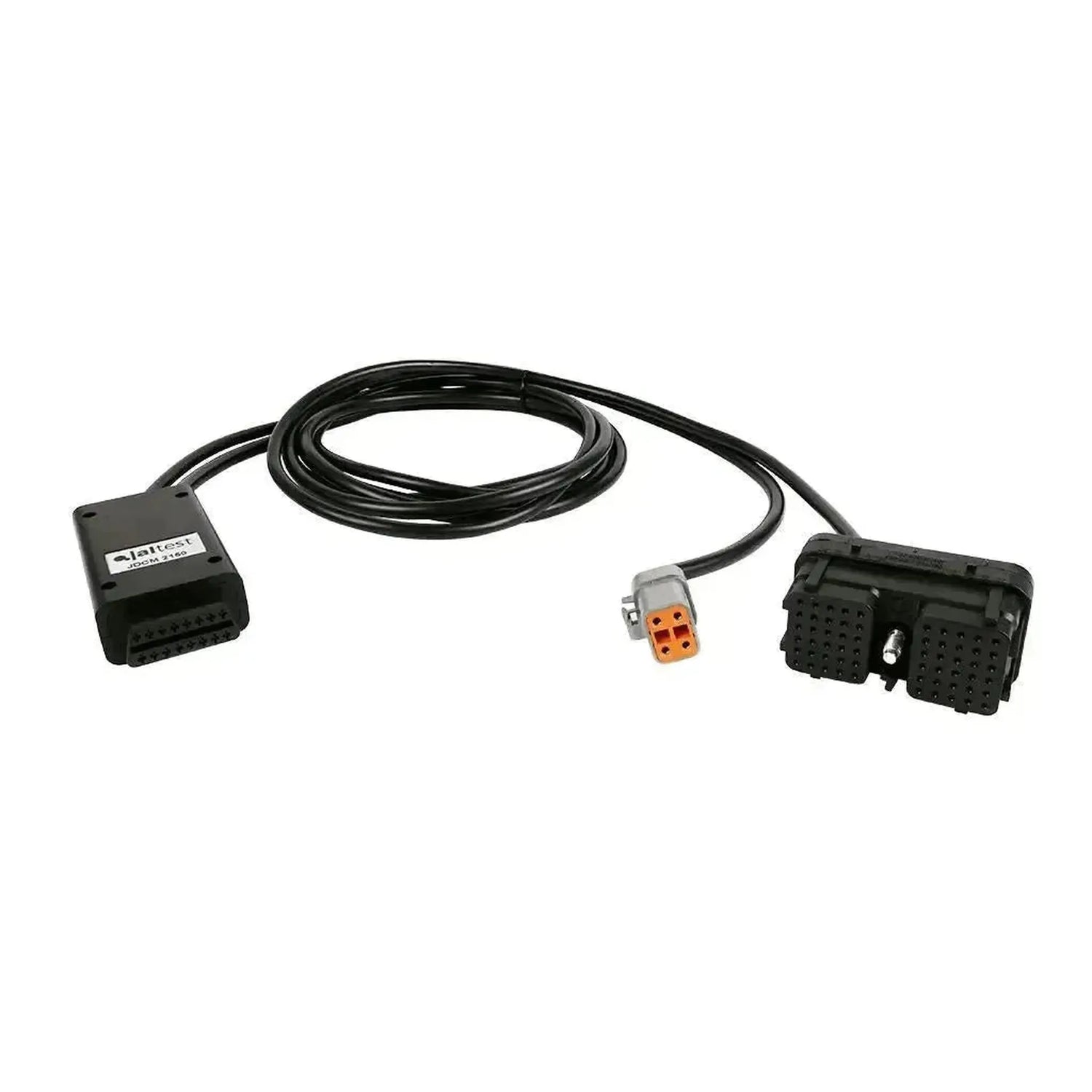

A Jaltest JDCM2150 a Cummins ECM CM2150 vezérlőegységhez tartozó izolációs adapterkábel. A motor felőli végén két önálló csatlakozó található: egy fekete 60-tüskés Deutsch-csatlakozó két harminctüskés blokkal és egy központi rögzítőcsavárral, valamint egy kisebb szürke 4-tüskés Deutsch-csatlakozó narancssárga zárral. Ezek együtt adják az címben szereplő 4+60-tüskés kialakítást. A másik oldalon egy fekete műanyag ház helyezkedik el, amelyen a 16-tüskés OBD2-csatlakozó és a JDCM 2150 felirat található.
Ez egy fizikai alkatrész, amelyet megküldünk Önnek, és a Jaltest Central Services részét képezi: Egy használat szerinti díjazáson alapuló szolgáltatás, amelyben a Jaltest-technikusiok távolról olyan funkciókat hajtanak végre, amelyeket az univerzális diagnosztikai készülékek nem képesek végrehajtani, például bizonyos vezérlőegységek újraprogramozása. A Cummins esetében ez a Cummins calibration update (70810000), amelyhez minimálisan 24.1 szoftververzió szükséges. Az ATS-osztály megkövetelheti, hogy ilyen kábelköteg felett rendelkezzen. A Central Services igénybevételéhez a Jaltest Link V7 vagy újabb verziójára van szüksége; a szolgáltatások kreditek (71101082) alapján kerülnek elszámolásra.
ELŐNYÖK
MEGJEGYZENDŐ PONTOK
Alkalmazások és funkcionalitások
A JDCM2150 egy közvetítő eszköz: A Cummins ECM CM2150-et közvetlenül csatlakoztatja a diagnosztikai interfészhez, elkülönítve a járművezetési szövegtől. A további működtetés a Jaltest Central Services keretében történik az ATS-csapat közreműködésével.
A kábelköteg célja
- Csatlakozás a vezérlőegységhez: A 60-tüskés csatlakozó és az önálló 4-tüskés csatlakozó a Cummins ECM CM2150-hez kapcsolódik.
- Csatlakozás az interfészhez: A 16 tüskés OBD2 oldal a Jaltest Link-hez csatlakozik.
- Segédeszköz a Central Services-hez: Az ATS-osztály megkövetelheti, hogy ilyen kábel felett rendelkezzen.
- Egy párositás kábel per darab: Ez a kivitelezés a CM2150-hez tartozik; más ECM-típushoz eltérő izolációs adapterkábel szükséges.
A Jaltest Central Services Cummins számára nyújtott szolgáltatásai
- Távolról végzett munka: A Jaltest-technikusiok olyan funkciókat hajtanak végre, amelyeket az univerzális diagnosztikai készülékek nem képesek elvégezni, például bizonyos vezérlőegységek újraprogramozása.
- Cummins calibration update (70810000): A Jaltest által a Cummins számára nyújtott szolgáltatás; ehhez minimálisan 24.1 szoftverzió szükséges.
- Használat szerinti díjazás: Ön egy-egy esetre igénybe veszi a szolgáltatást, és kreditek alapján számol el; a Cummins esetében ez a 71101082 referencia.
- Jaltest Link V7 vagy újabb: Régebbi interfészverziónál nem veheti igénybe a Central Services-t.
- Az ATS-csapaton keresztül: Ők az igénylés során meghatározzák, hogy az adott vezérlőegységhez elérhető-e a szolgáltatás.
A Cummins-sorozat egy pillantásra
A sorozat öt izolációs kábelkötegből áll. Ezek a tüskék számában, a motorszolgáltatáson lévő separate stekkerek számában és a kábelhosszban különböznek. Keresse meg azt a vezérlőegységet, amellyel dolgozik; az ezen az oldalon szereplő kivitel félkövérrel van jelölve.
| Hivatkozás | Vezérlőegység | Motoroldali csatlakozó |
|---|---|---|
| JDCM850 | Cummins ECM CM850 | 4+50 tüskés |
| JDCM2150 | Cummins ECM CM2150 | 4+60-tüskés, két önálló csatlakozó |
| JDCM2250 | Cummins ECM CM2250 | 60 tüskés, egy stekker |
| JDCM2350/2450 | Cummins ECM CM2350 és CM2450 | 96-pin, egyetlen dugó vörös karpántravésszel |
| JDCM2670/2880 | Cummins ECM CM2670 és CM2880 | 94+96-tüskés, két dugó egy szétágazás mögött |
Kompatibililitás
Az ECM típusa a döntő tényező, nem a motorsorozat és nem a járműmárka. Ez a kábelbündle a Cummins ECM CM2150 processzorhoz készült, amely a 4+60-tűs csatlakozóval rendelkezik. Ennél az elszigetelő kábelbundelnél nincs rögzített motor- vagy járműfedezet: ezért nincs motor- vagy márkasorozatok listája, amelyből leolvasható lenne, hogy a kábelbundle az Ön helyzetében megfelelő-e. A vezérlőegység típustáblája és a csatlakozó tűinek száma az, ami számít.
- Meghatározó tényezők: Az ECM-típus (Cummins ECM CM2150) és az ECM-csatlakozó tüskeszáma (4+60-tüskés).
- Nem meghatározó: A motorcsalád, a járműmárka és a gyártási év; ezekről ezek a kábelbundlék semmit nem tartalmaznak.
- Saját ellenőrzés: Olvassa le az irányítóegység típusát a típustábláról, és számolja meg az összekötő tüskéit.
- A csatlakozóról felismerhető: Ha a 60-tüskés főblokk mellett egy önálló 4-tüskés csatlakozó van, akkor ez a helyes kivitelezés; ha hiányzik, akkor a JDCM2250-et kell használnia.
Csomag tartalma
- 1x Jaltest (JDCM2150) | Cummins (ECU) 4+60-pins – 16-pins OBD2 Adapter kábel | Ipari jármű
Műszaki adatok
| Előírás | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Referenciaszám | JDCM2150 |
| Típus | Izolációs kábelbundle |
| Gépoldali csatlakozás | Cummins 4+60-tüskés, egy 60-tüskés Deutsch-csatlakozóból, amely két harminctüskés blokkal rendelkezik, valamint egy önálló szürke 4-tüskés Deutsch-csatlakozóból narancssárga zárral |
| Interfészoldali csatlakozó | 16-tűs OBD2 |
| Hossz | Nincs megadva; a termékfotón a hosszú kivitel, világosan hosszabb, mint a JDCM2350/2450 és a JDCM2670/2880 |
| Interfész | Jaltest Link, V7 verzió vagy újabb a Central Services-hez |
| Cummins ECM CM2350 és CM2450 | Cummins ECM CM2150 |
| Jaltest Central Services — Cummins kalibrációs frissítés (70810000) | Jaltest Central Services — Cummins kalibrációfrissítés (70810000) |
| Szoftver 24.1-es verziója vagy újabb a Cummins kalibrációs frissítéshez | Szegmens |
| Szegmens | Teherautók |
