Jaltest  |  SKU: JDC570A

Jaltest (JDC570A) | Deutz 19 tűs OBD – 16 tűs OBD2 átalakítókábel | Belső égésű motor

€144,95 áfával
€119,79 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

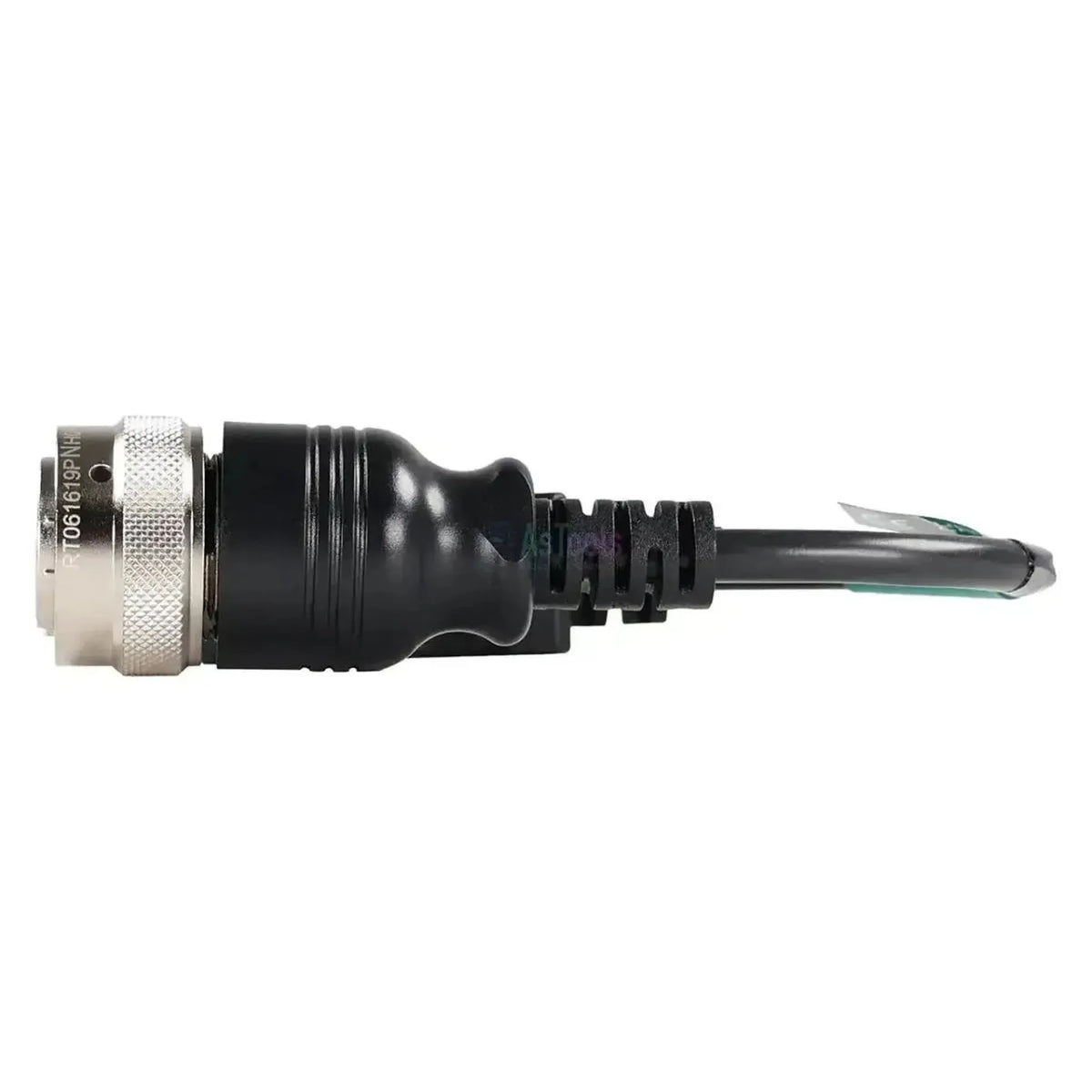

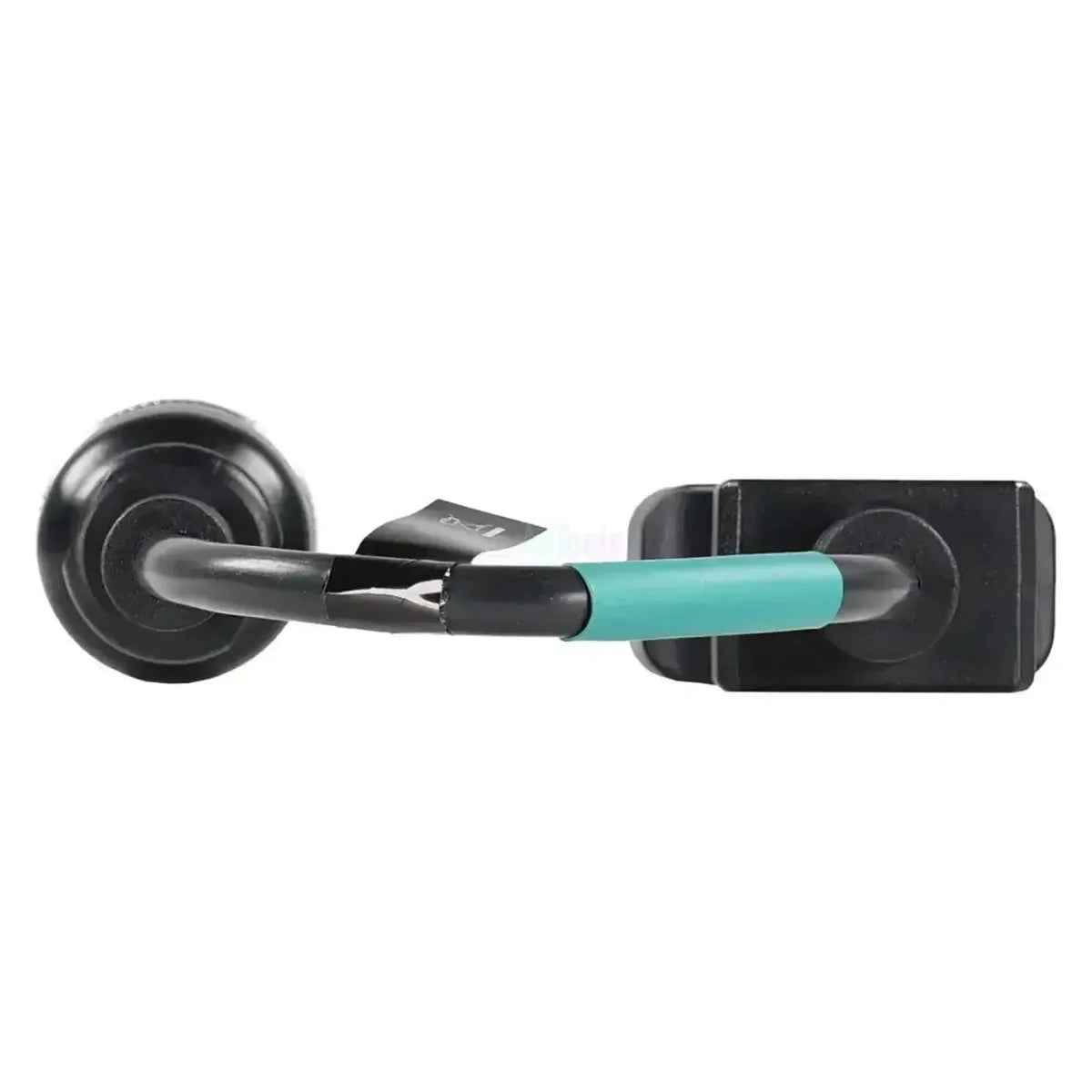

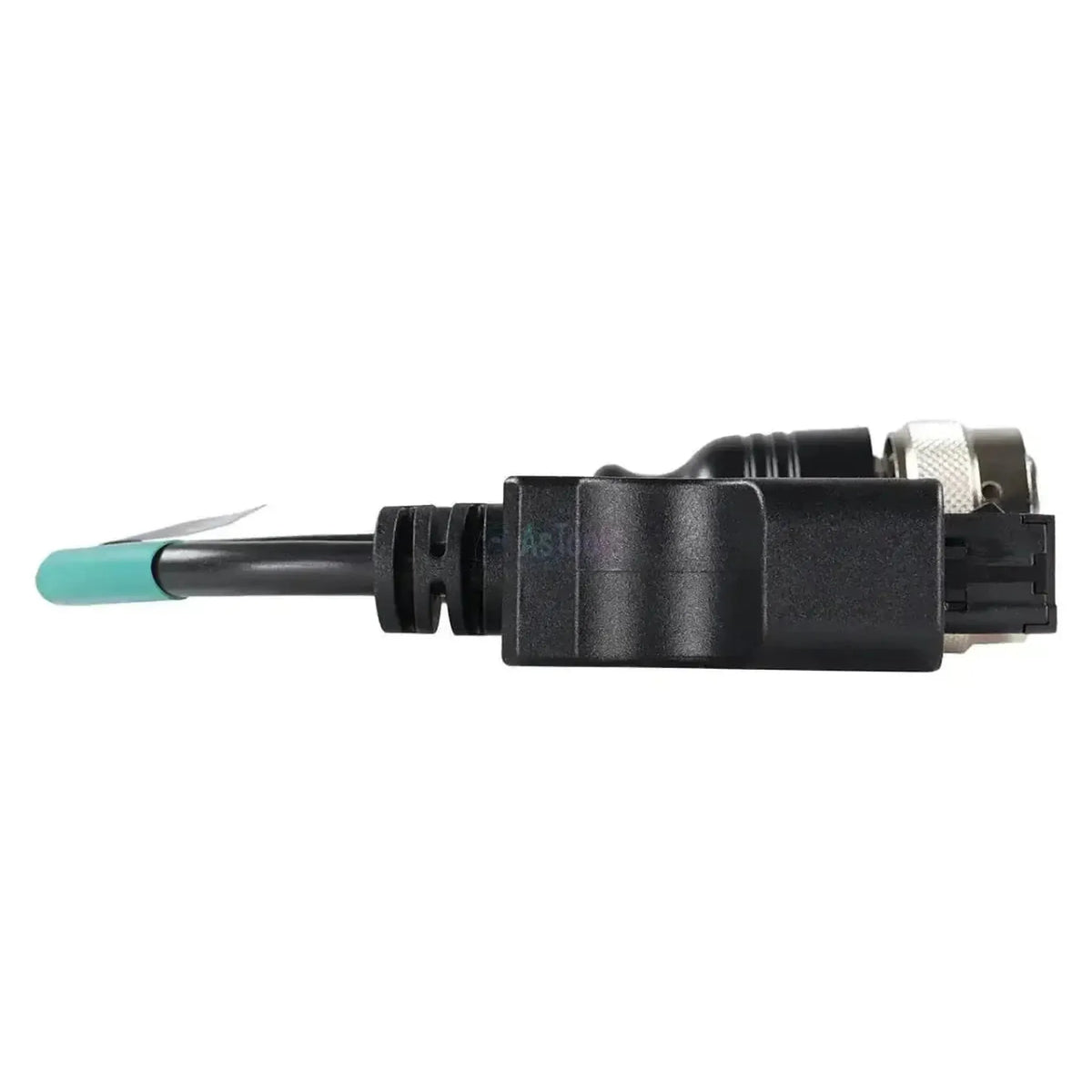

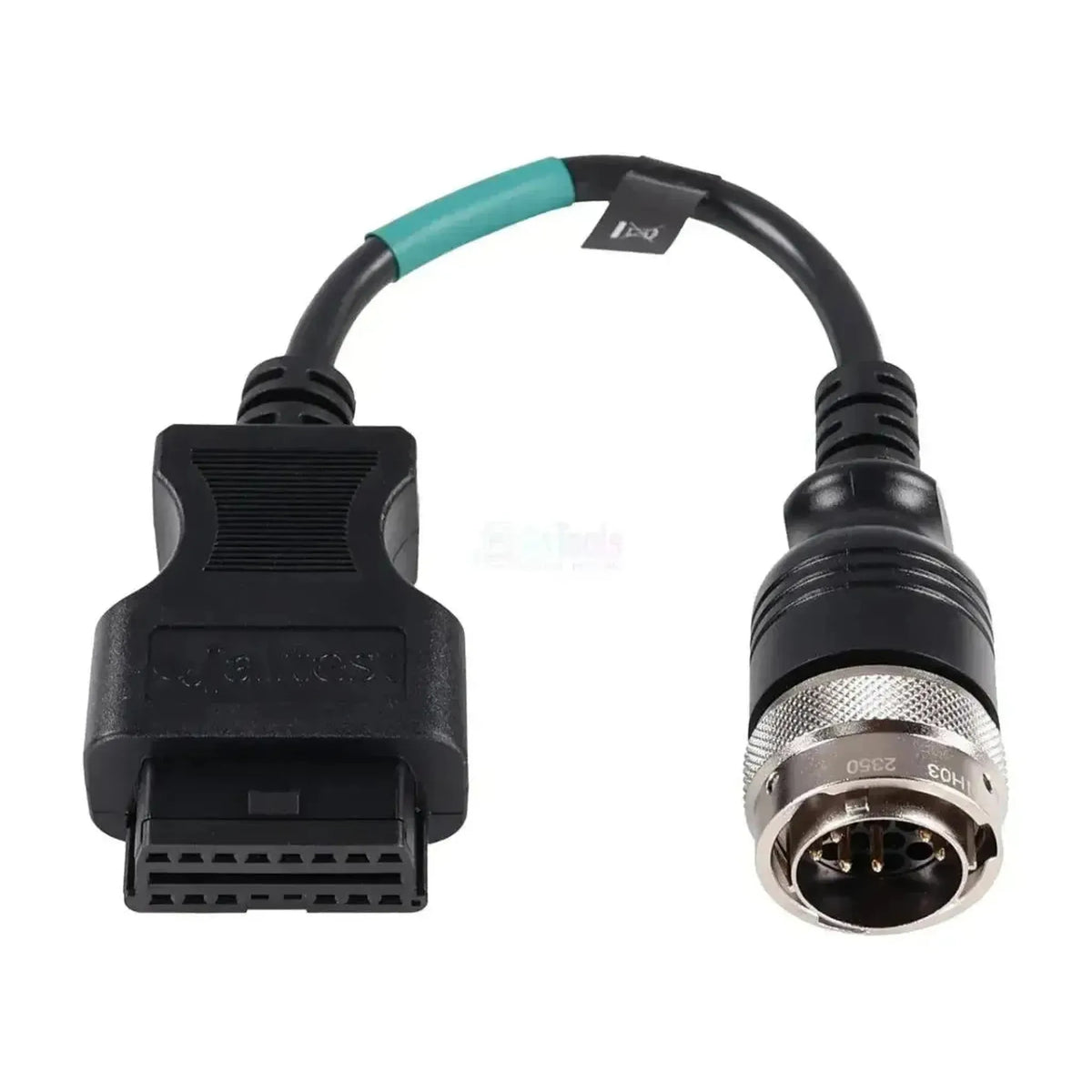

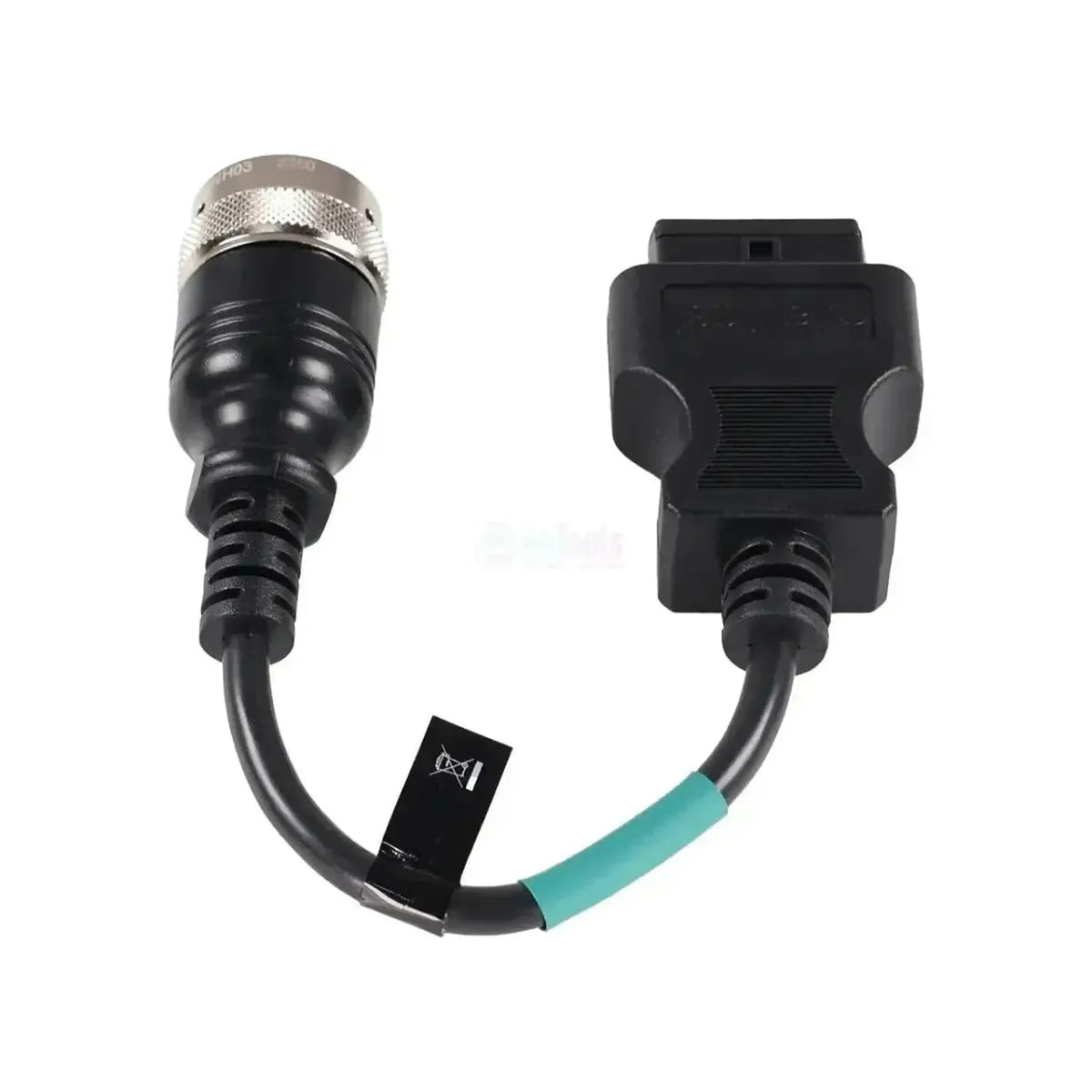

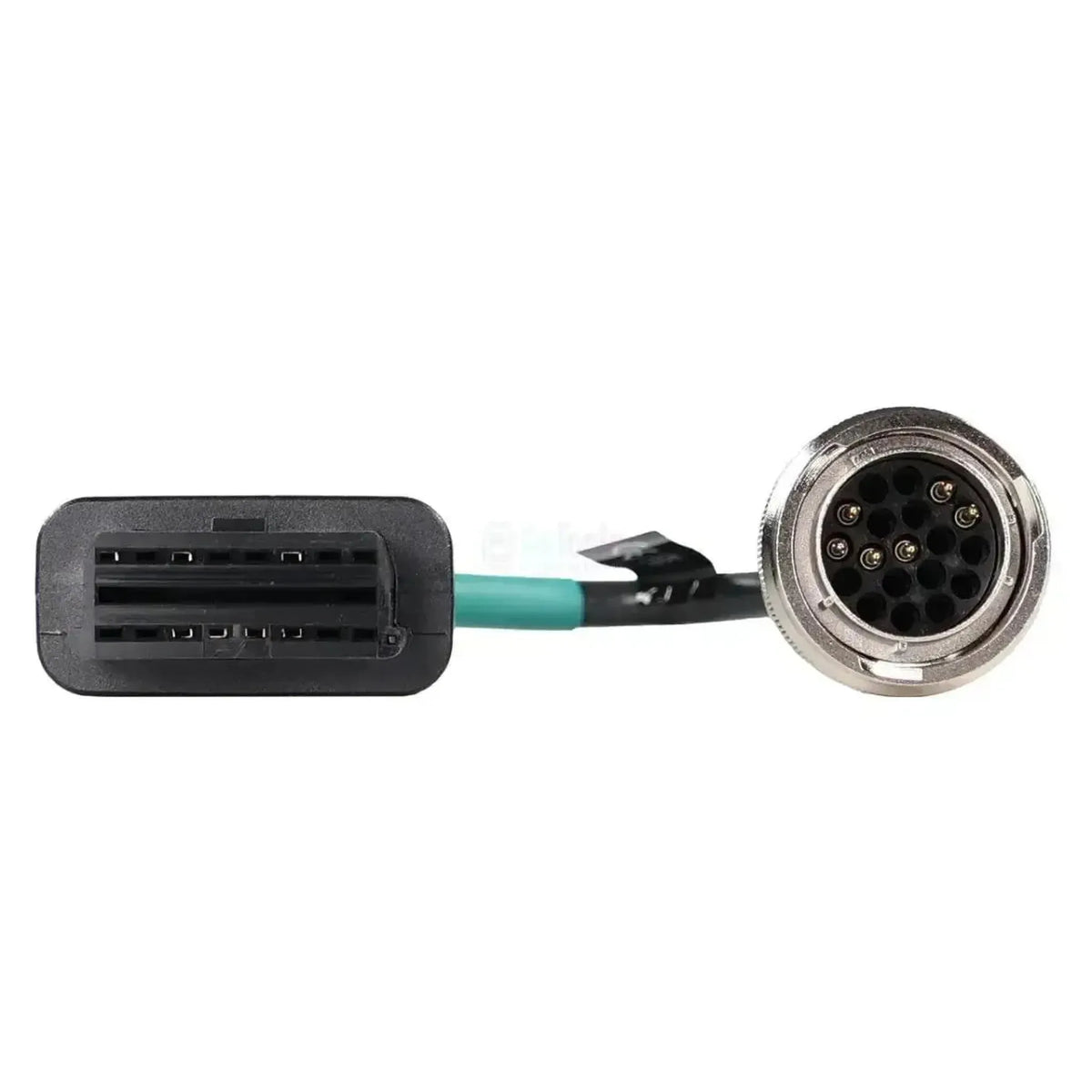

A Jaltest JDC570A a Deutz-motorok 19 tűs diagnosztikai csatlakozóját köti össze a Jaltest-diagnosztikai kábel 16 tűs OBD2 bemenetével. A motor oldalán egy kerek fémdugó található, bordázott csatlakozógyűrűvel és hím tűkkel, fekete tartóban; a ház mögött közvetlenül a köpeny egy zöldeskék jelölőgyűrűt visel. A csatlakozó a motorblokkon vagy annak közelében található.

Csatlakoztatás után a Jaltest-szoftver eléri a blokk motorvezérlését: EMR2 (EDC), EMR4 (EDC 17 CV52 és CV54) és EMR5 (EDC MD1 CC878). Az EMR4 és EMR5 esetén a karbantartási intervallumok is szerepelnek a lefedettségben, az EMR4-motorok egy részénél pedig további műveletek is. Mivel a Deutz a motorjait önálló hajtásként szállítja, a kábel többféle géptípus esetén is használható. A kábel a Jaltest OHW alá tartozik.

PLUSZPONTOK

✔Elérni a Jaltest által lefedett teljes Deutz-szabályozó egységsort: EMR2, EMR4 és EMR5.
✔Az EMR4 (EDC 17 CV52 és CV54) és az EMR5 (EDC MD1 CC878) esetén a karbantartási intervallumok is szerepelnek a lefedettségben.
✔Az EMR4-motorok egy részénél, többek között a TCD 2.9 és a D 2.9 típusoknál, további műveletek is elérhetők.
✔A lefedettség a régebbi 2012- és 2013-as sorozattól a jelenlegi TCD-sorozatig terjed.

FIGYELMEZTETÉSEK

✕Az EMR2 (EDC) esetén a lefedettségben nincs karbantartási funkció; ott hibakódok, mérési értékek és ECU-adatok maradnak.
✕További műveletek a TCD 2.9 és a D 2.9 EMR4-es motorjainál vannak, de nincsenek a TCD 12.0 és TCD 16.0 EMR4-es motorjainál, és nincsenek az EMR5-nél.
✕Kizárólag a 19 tűs Deutz-csatlakozóhoz; a 12 tűs dugóval rendelkező Deutz-motorok a JDC504A eszközön keresztül működnek.
✕Az FPT-motorokon lévő, szintén 19 pólusú csatlakozóhoz nem illeszkedik; annak nagyobb kerek háza és sűrűn kiosztott tűmezője van, és a JDC526A eszközhöz tartozik.

Alkalmazások és funkciók

A kábel olyan műhelyek számára készült, amelyek gépekben, aggregátokban és munkagépekben lévő Deutz-motorokat olvasnak ki. A Jaltest megkülönbözteti az egymást követő EMR-generációkat, amelyek mindegyike saját funkciókészlettel rendelkezik.

Elérhető vezérlőegységek

  • EMR2 (EDC): Motorvezérlés, karbantartás nélkül.
  • EMR4 (EDC 17 CV52/CV54): Common rail, karbantartással.
  • EMR5 (EDC MD1 CC878): Common rail, karbantartással.

Amit elvégezhet

  • Hibakódok: Olvasás, a hiba leírásával.
  • Mérési értékek: Szenzorértékek, riasztási határértékekkel.
  • Karbantartás: EMR4 és EMR5 esetén, EMR2 esetén nem.
  • További műveletek: Az EMR4-motorok egy részénél.

Használat

  1. Csatlakozó keresése: Keresse meg a kerek, 19 tűs dugót a blokknál.
  2. Csatlakoztatás: Rögzítse a JDC570A-t a csatlakozógyűrűvel.
  3. Link párosítása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás be: Kapcsolja be a gyújtást.
  5. Kiolvasás: Válassza ki a Deutz-ot és a motorsorozatot a Jaltest OHW-ban.

Kompatibilis motorok és alkalmazások

A döntő tényező a motoron lévő dugó, nem a gép márkája. A Deutz a motorjait önálló hajtásként szállítja, ezért a motorsorozat határozza meg, melyik kábelre van szüksége. Ez a kábel minden olyan Deutz-motoron használható, amelyen kerek 19 tűs diagnosztikai csatlakozó van. Az alábbi motorsorozatokat a Jaltest OHW fedi le.

Deutz:

  • TCD-sorozat: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7, 7.8, 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 és 18.0, valamint a TTCD 5.1 és TTCD 7.7.
  • 2012- és 2013-as sorozat: BF4M 2012, BF6M 2012C, BF4M 2013, BF6M 2013, BFM 2013, valamint a TCD 2012 L04/L06 és TCD 2013 L04/L06.
  • 1015-ös sorozat: BF6M 1015 C és BF8M 1015 CP.
  • D-, TD- és G-sorozat: D 2.9, TD 2.2, TD 2.9, TD 3.6, G 2.2 és G 2.9.
  • Alkalmazások: Építőipari és földmunkagépek, emelő- és szállítóberendezések, mezőgazdasági gépek, aggregátok és Deutz-motorral szerelt állóberendezések.
💡
Jó tudni: A Deutz ezen 19 tűs kivitel mellett egy 12 tűs dugót is használ, nagyobb tűmezővel; ez a JDC504A eszközön keresztül működik. Az FPT-motorok szintén 19 pólusú csatlakozója nagyobb kerek házzal rendelkezik, és a JDC526A eszközhöz tartozik. Ezt a kábelt a köpenyén lévő zöldeskék jelölőgyűrűről ismeri fel. Rendelés előtt számolja meg a motorján lévő csatlakozó tűpozícióit.

Csomag tartalma

  • 1x Jaltest (JDC570A) | Deutz 19 tűs OBD - 16 tűs OBD2 átalakító kábel | Belső égésű motor

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek

Csatlakozók

A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
19 pólusú OBD

Diagnosztikai funkciók

Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése

Használat

Hivatkozási szám
JDC570A
Vezérlőegységek
EMR2, EMR4 és EMR5
A használathoz szükséges
Jaltest Link Jaltest OHW-val

További műszaki adatok

Alkalmazás
19 tűs diagnosztikai csatlakozóval rendelkező Deutz-motorok
Vezérlőegységek
EMR2 (EDC), EMR4 (EDC 17 CV52 és CV54) és EMR5 (EDC MD1 CC878) (motorvezérlés)
