Jaltest  |  SKU: JDC544A

Jaltest (JDC544A) | Hyster 8 tűs OBD – 16 tűs OBD2 átalakítókábel | Munkajármű

€227,95 áfával
€188,39 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

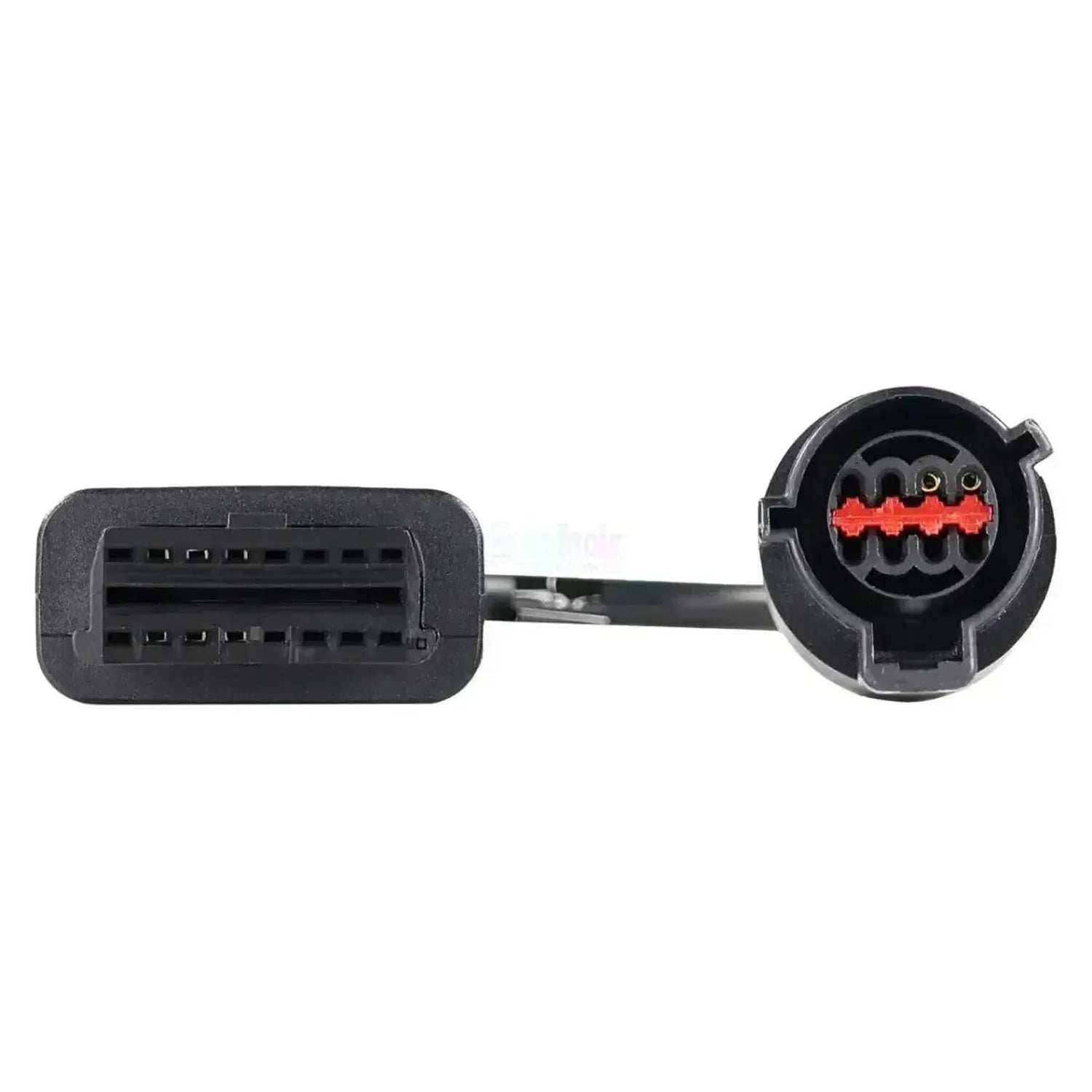

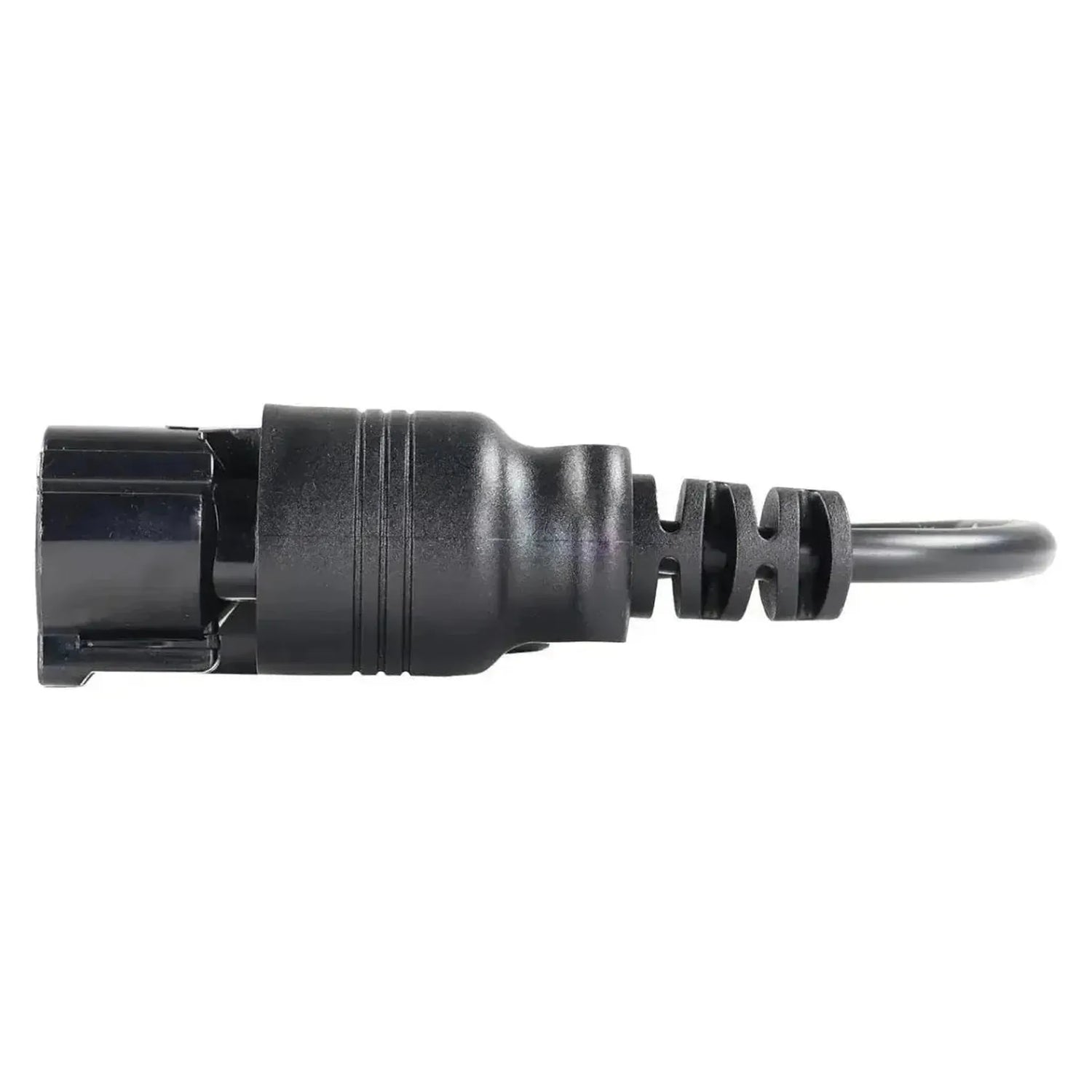

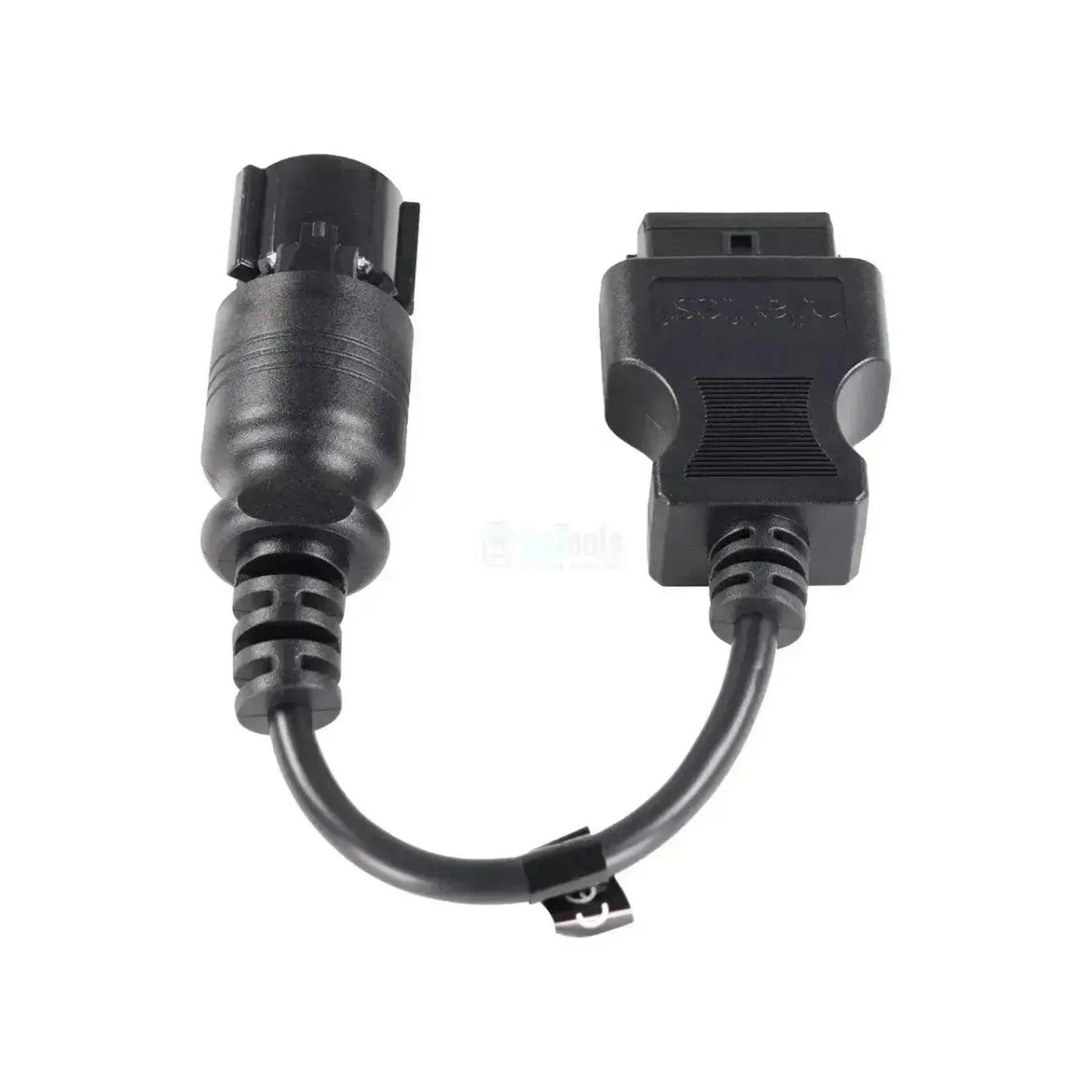

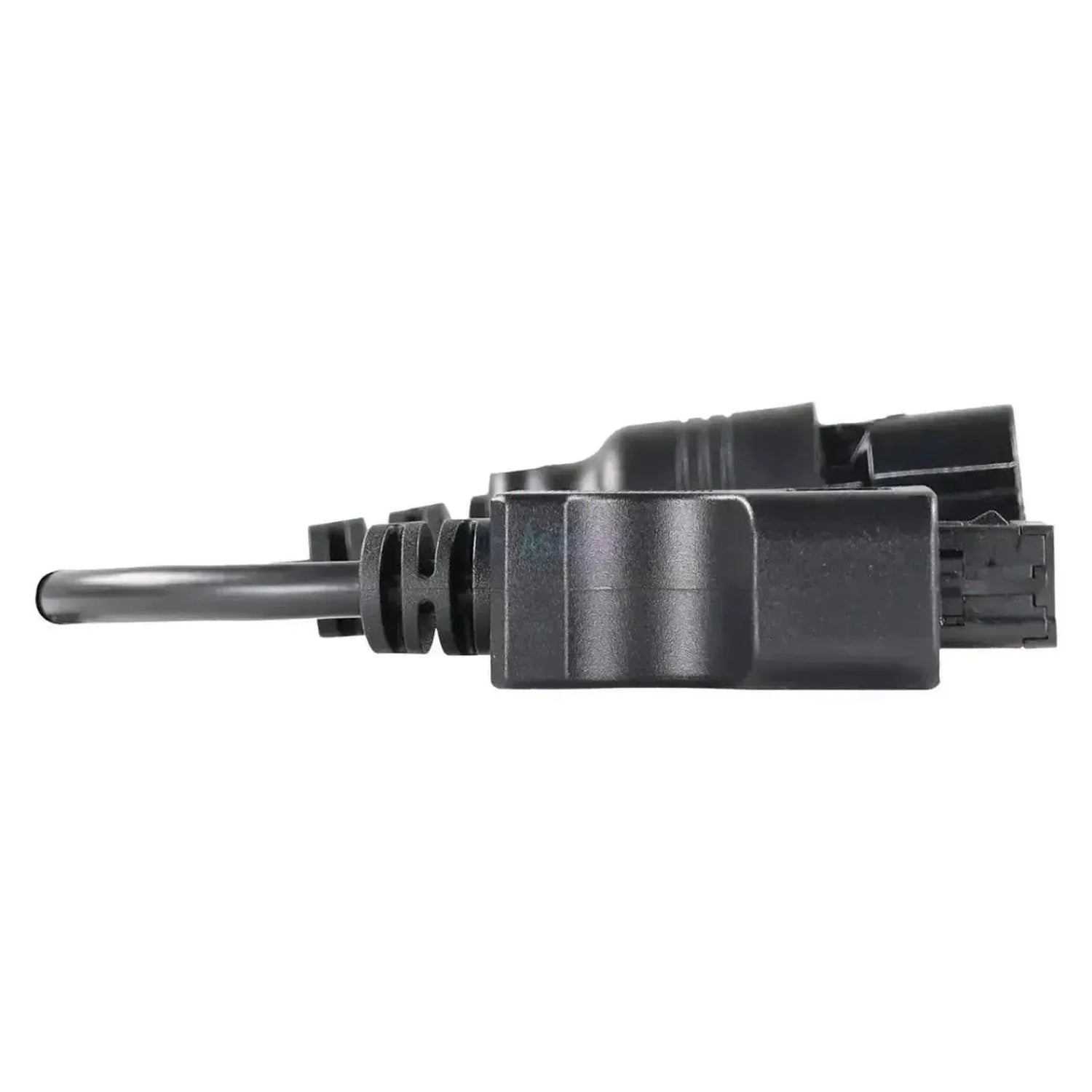

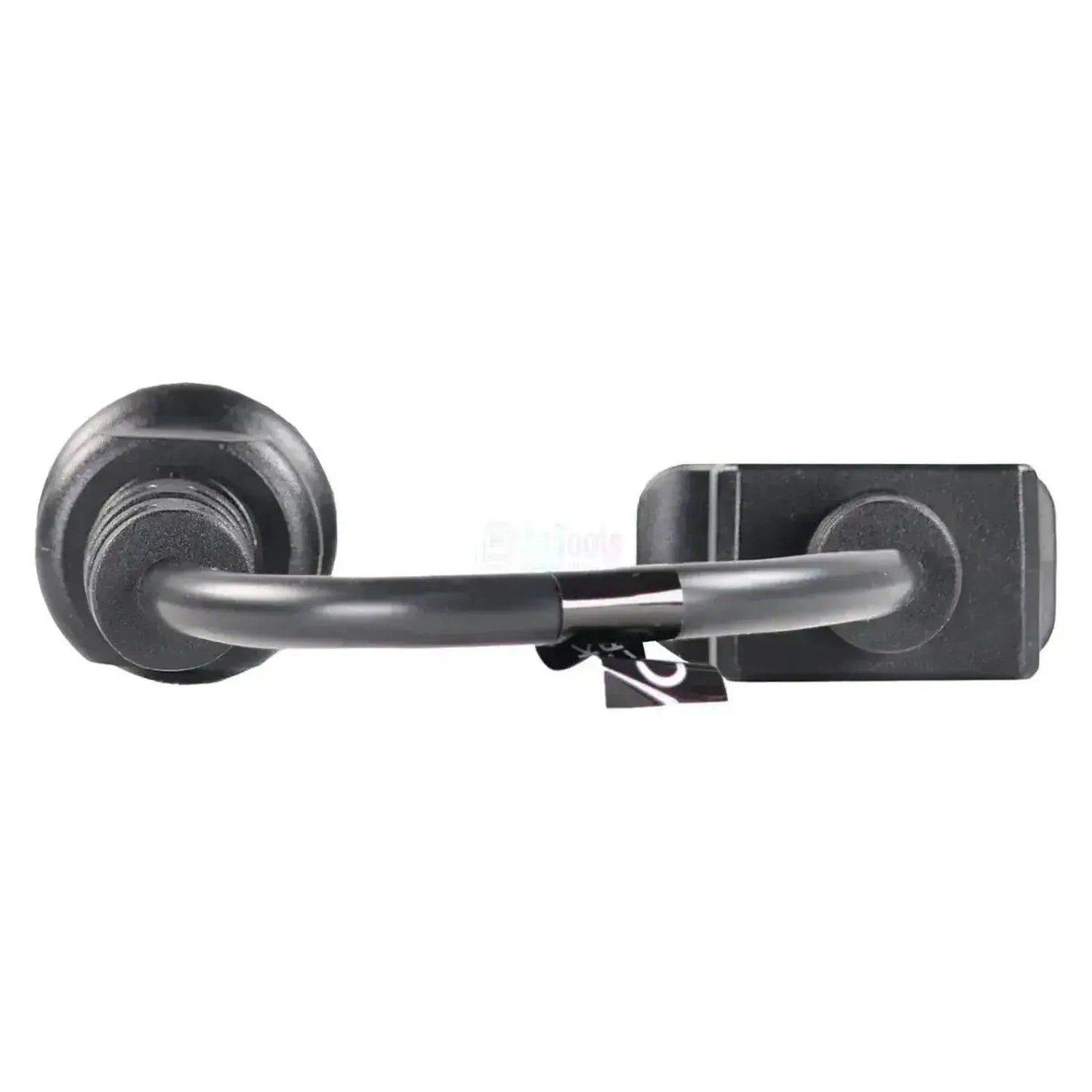

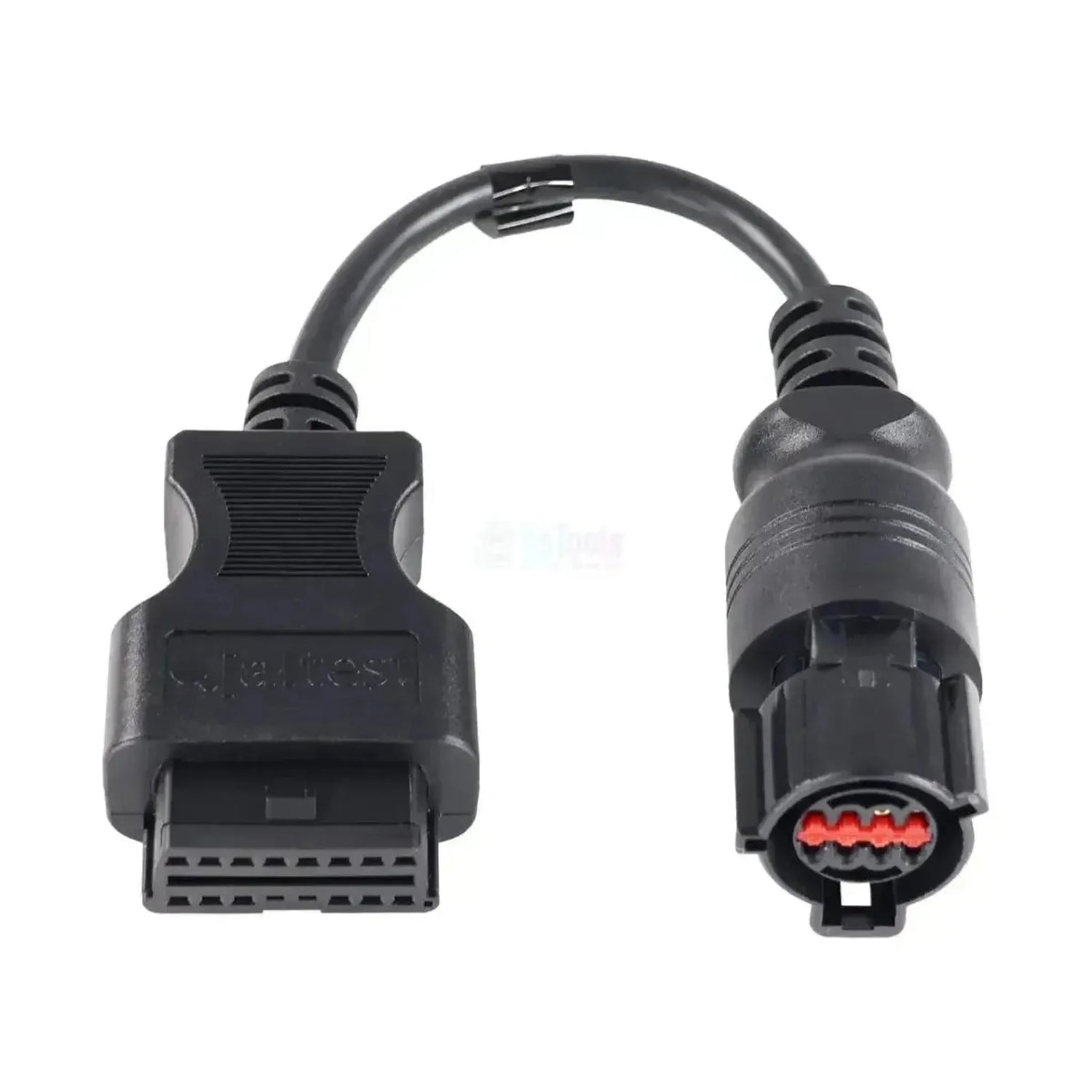

A Jaltest JDC544A a Hyster targoncák 8 tűs diagnosztikai csatlakozóját, amelyekben EControls motorvezérlés van, a Jaltest diagnosztikai kábel 16 tűs OBD2 bemenetéhez csatlakoztatja. A jármű oldalán egy kerek fekete dugó található, nyolc pozícióval, két sorban, soronként négy-négy érintkezővel, elöl egy piros tömítéssel, felül pedig egy téglalap alakú rögzítőbütyökkel. A kábel hossza 28–30 cm.

Ennek az egy csatlakozónak a mögötte két vezérlőegység található: az EControls ECM 4G motorvezérlés az LPG- és benzines kivitelekhez, valamint a VECU, a jármű központi számítógépe. A motorvezérlésen a Jaltest szoftver hibakódokat, mérési értékeket és a karbantartási adatokat olvassa ki; a VECU esetében csak hibakódok és mérési értékek érhetők el. A kábel a Jaltest Link V8.1 és V9 eszközökkel működik, és a Jaltest MHE és a Jaltest OHW modulok alá tartozik.

ELŐNYÖK

✔A Hyster LPG- és benzinmotorjainak EControls ECM 4G motorvezérléséhez készült.
✔A motor mellett a VECU-t, a targonca központi járműszámítógépét is eléri.
✔Az EControls motorvezérlésnél a karbantartási intervallumok is megtekinthetők.
✔Működik a Jaltest Link V8.1 és a Link V9 eszközzel is, és használható az MHE- és az OHW-modul alatt.

FIGYELEMRE MÉLTÓ PONTOK

✕Kizárólag a piros tömítésű kerek 8 tűs csatlakozóhoz; a más motorvezérléssel rendelkező dízelkivitelekhez másik kábel szükséges, az EDC Yanmar pedig szerepel a Hyster-lefedettségben, de támogatott diagnosztikai funkciók nélkül.
✕Ne cserélje össze a JDC557A9-cel: Ez a Hyster/Yale kábel, amely a VSM gépi számítógéphez való kerek 3 tűs dugóval rendelkezik, és kizárólag a Jaltest Link V9-cel működik.
✕A VECU-n nincsenek karbantartási adatok; ezek csak az EControls motorvezérlésnél érhetők el.
✕A használathoz szükség van egy Jaltest Linkre és aktív licencre a Jaltest MHE vagy OHW modulhoz; ezek nem tartoznak a kábelhez.

Alkalmazások és funkciók

Ezen a csatlakozón keresztül a Jaltest szoftverrel érheti el a targonca vezérlőegységeit. Az egyik dugó mögött a motorvezérlés és a központi járműszámítógép is megtalálható, mindkettő saját funkciókészlettel. Hogy mely rendszerek vannak jelen, az sorozatonként és motorkivitelenként eltérő.

Elérhető vezérlőegységek

  • EControls ECM 4G: Motorvezérlés LPG és benzin.
  • VECU: Központi járműszámítógép.

Mire képes

  • Hibakódok: Olvasás és törlés, leírással.
  • Mérési értékek: Számokban és grafikonon tekinthetők meg.
  • Karbantartási adatok: Az EControls motorvezérlésnél.

Így használja

  1. Csatlakozó keresése: A targonca kezelőterében.
  2. Csatlakoztatás: Dugja be a JDC544A-t a 8 tűs dugóba.
  3. Link csatlakoztatása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás bekapcsolása: Kapcsolja be a gyújtást, a motort ne indítsa el.
  5. Kiolvasás: Válassza ki a Hyster-t, a sorozatot és a rendszert.

Kompatibilis járművek és alkalmazások

Döntő a motorvezérlés, nem a gyártási év. Ez a kábel az EControls motorvezérléssel rendelkező Hyster targoncákhoz és a kerek 8 tűs diagnosztikai csatlakozóhoz illeszkedik. Az alábbi sorozatokat a Jaltest tartalmazza a lefedettségben; hogy az Ön targoncáján melyik dugó található, azt magán a gépen kell ellenőriznie.

Hyster (EControls motorok):

  • H40-60XT: EControls ECM 4G; a gyártási év nem döntő.
  • H2.0-3.5XT: Az XT-sorozat európai megnevezése.
  • H40-70FT / H2.0-3.5FT: Az LPG-kivitel.
  • S40-70FT / S2.0-3.5FT: Az LPG-kivitel.
  • H80-120FT: Az LPG-kivitel.
💡
Jó tudni: A kerek 8 tűs csatlakozó a targonca kezelőterében található, és a elöl lévő piros tömítésről ismerhető fel. Döntő nem a gyártási év, hanem a motorvezérlés: Ez a kábel az EControls kivitelekhez tartozik. Rendelés előtt ellenőrizze, melyik csatlakozó van az Ön targoncáján.

Csomag tartalma

  • 1x Jaltest (JDC544A) | Hyster 8 tűs OBD - 16 tűs OBD2 adapterkábel | Munkajármű

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek
  • MHE belső szállítás

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
8 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése

Használat

Hivatkozási szám
JDC544A
Vezérlőegységek
EControls ECM 4G és VECU

További műszaki adatok

Alkalmazás
Hyster targoncák EControls motorvezérléssel
Szükséges a használathoz
Jaltest Link V8.1 vagy V9 és licenc a Jaltest MHE vagy OHW modulhoz
