Jaltest  |  SKU: JDC557A9

Jaltest (JDC557A9) | Hyster/Yale 3-tüskés OBD – 16-tüskés OBD2 adapter kábel | Rakodó- és emelőgépek

€114,95 áfával
€95,00 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

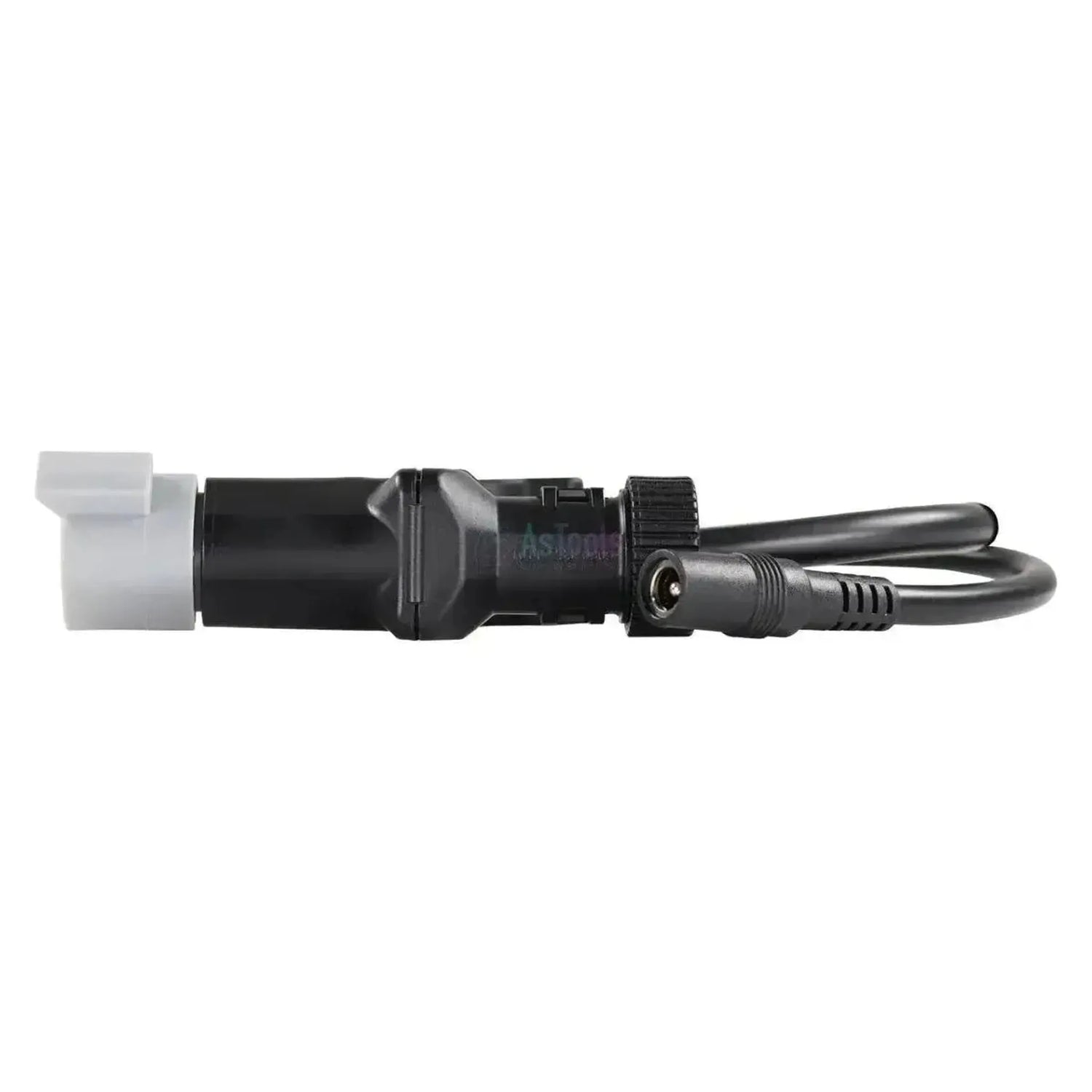

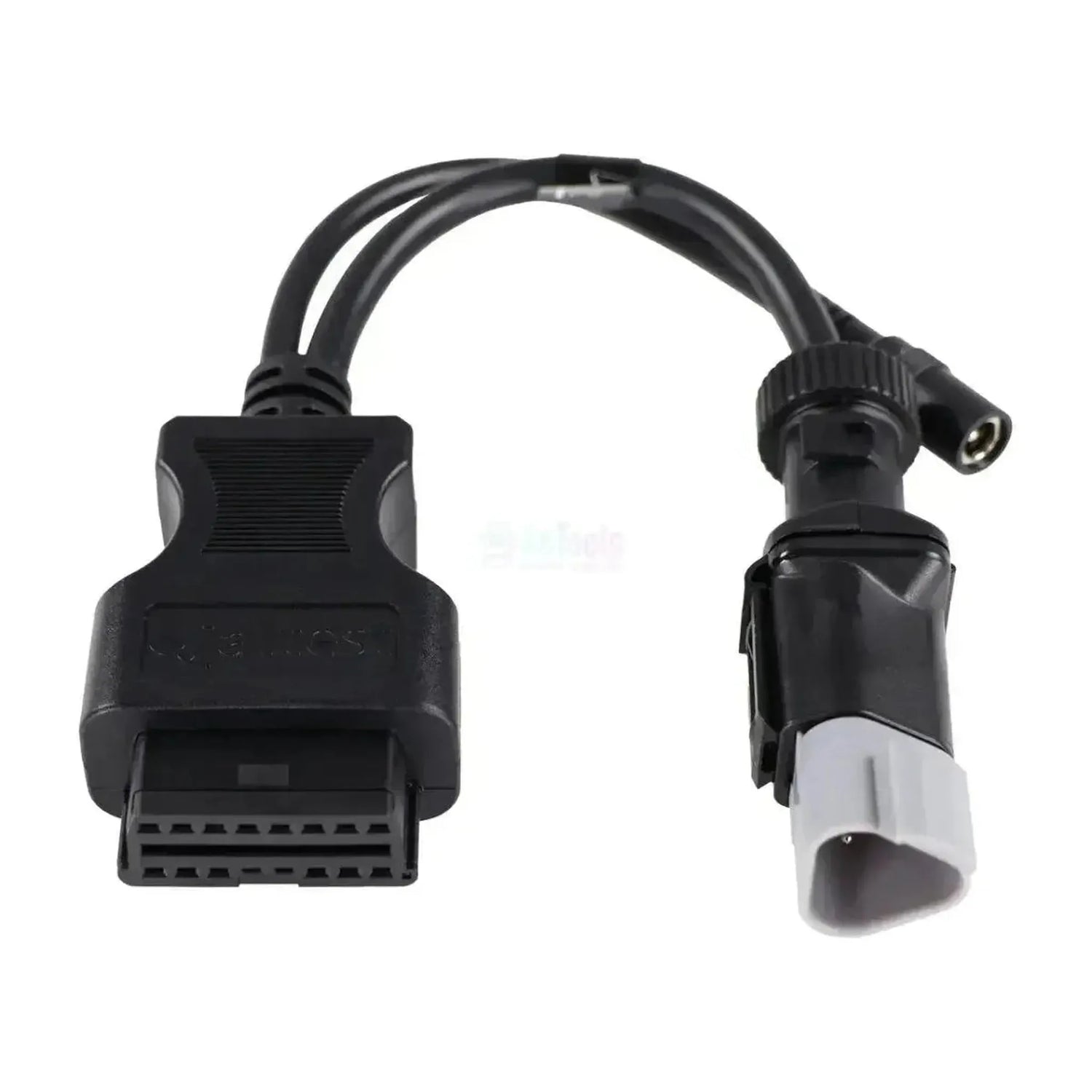

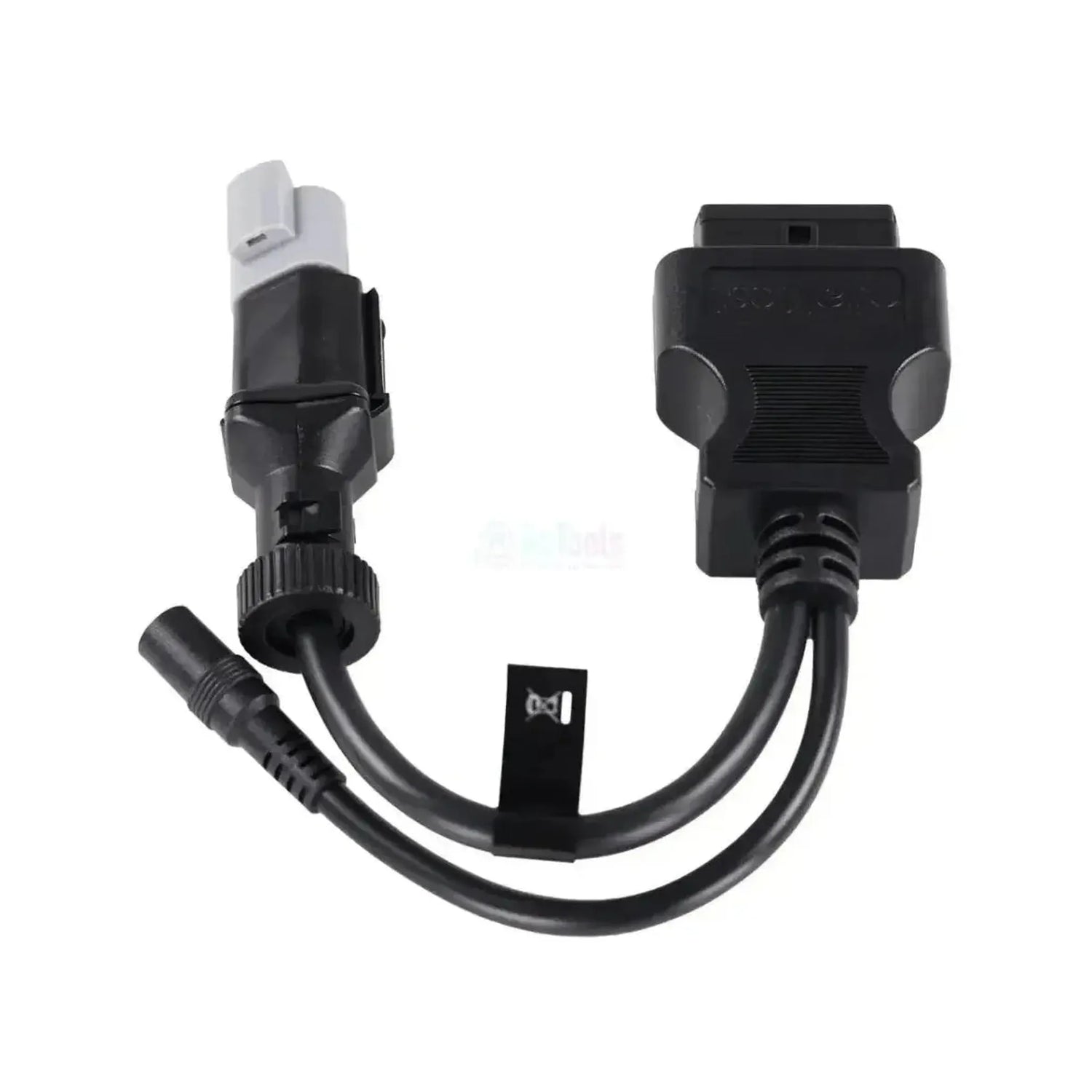

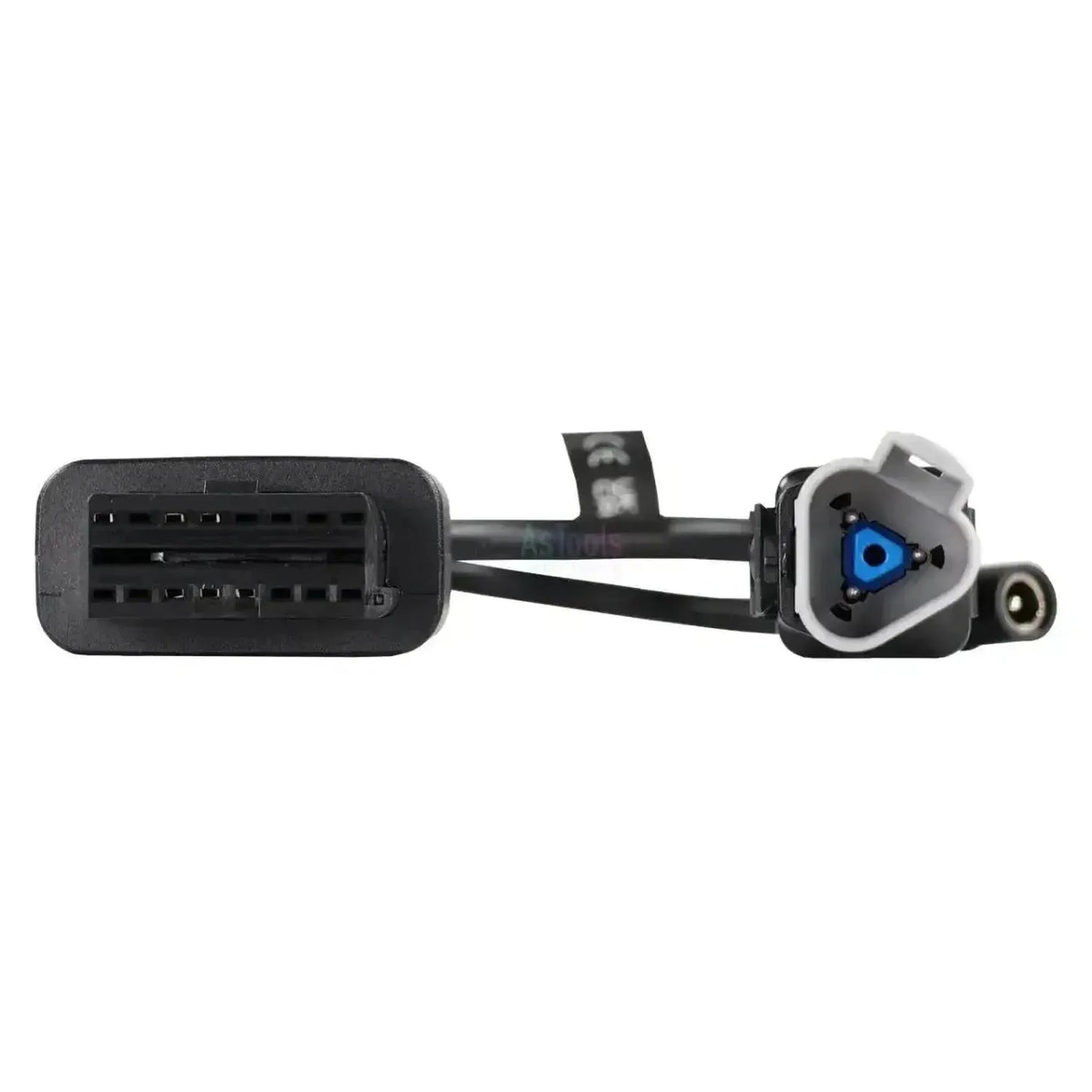

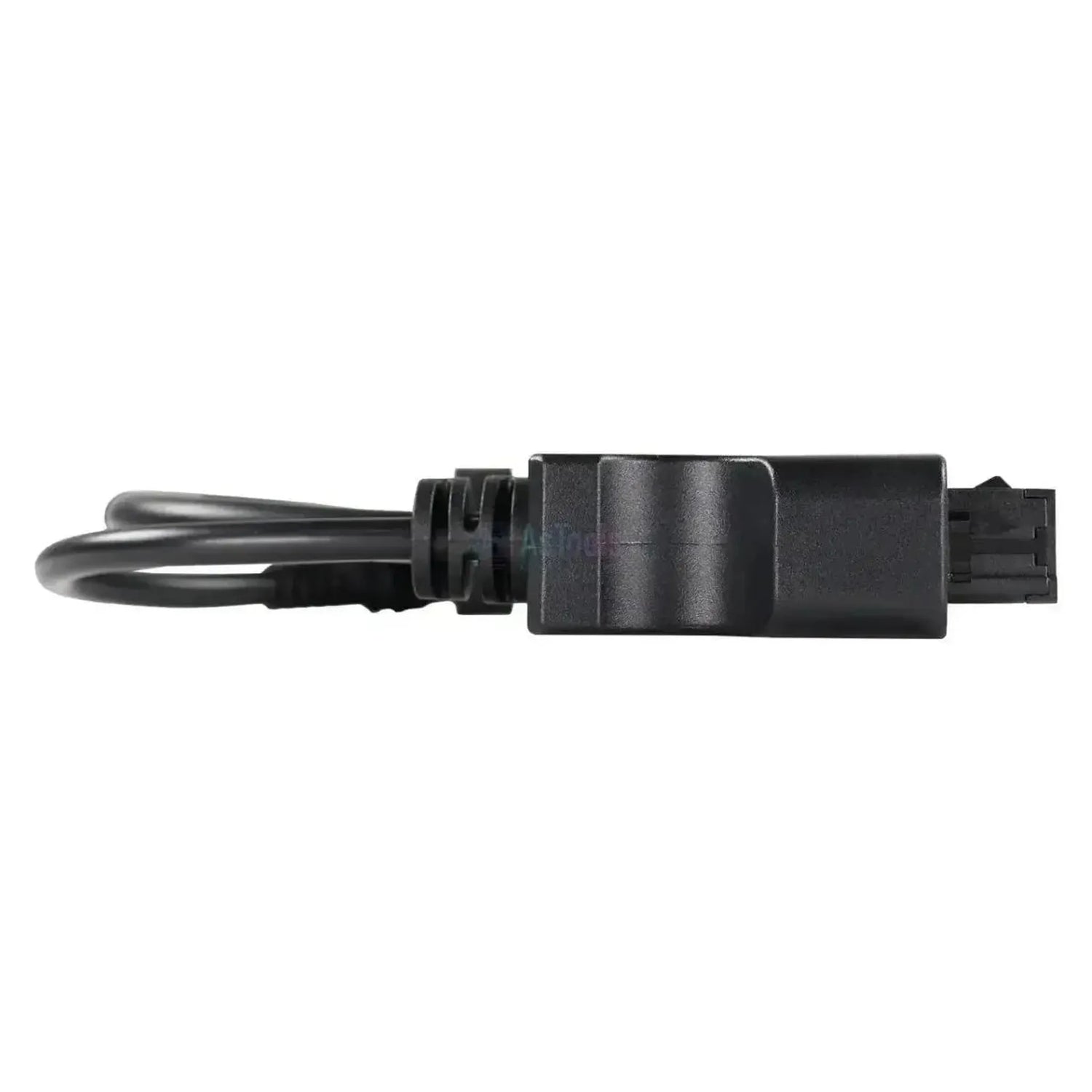

De Jaltest JDC557A9 sluit de 3-pins diagnoseaansluiting van Hyster- en Yale-heftrucks aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De machinestekker is rond, met een zwarte kartelring over een grijze contacthouder met drie posities (een blauw gemerkte ronde, een kleine ronde en een vierkante) en een zwarte borgclip aan de bovenzijde. Achter de OBD2-koppeling splitst het snoer in twee takken; naast de 3-pins machinestekker loopt een dunner snoer naar een ronde zwarte koppeling met haakse snoerinvoer.

Hyster en Yale horen tot dezelfde fabrikantengroep en delen hun elektronica, dus één kabel bedient beide merken. Op de verbrandingstrucks komt u bij de machinecomputer VSM, de module HLM en de motorregeling EDC Yanmar; op de elektrische XN-series bij de machinecomputer MC, de vermogensmodules LMC en RMC, de hydraulieksturing HPC en E-HYDRAULICS en het display DCU. De kabel werkt uitsluitend met de Jaltest Link V9, het cijfer 9 achter de referentie, en valt onder Jaltest MHE.

PLUSPUNTEN

✔Eén kabel voor twee merken: Hyster en Yale gebruiken dezelfde 3-pins aansluiting.
✔Bereikt op de verbrandingstrucks de machinecomputer VSM en de module HLM.
✔Op de elektrische XN-series ook de vermogensmodules LMC en RMC, de hydraulieksturing HPC en het display DCU.
✔Geeft toegang tot de onderhoudsgegevens van de truck, met servicerapport.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest Link V9; op een Link V8.1 komt er geen verbinding tot stand.
✕Niet elke regeleenheid geeft alles; op de FT-verbrandingstrucks blijft het bij foutcodes en ECU-gegevens, de elektrische series geven ook meetwaarden en onderhoud.
✕De motorregeling EDC Yanmar wordt per model apart opgegeven en zit niet op elke truck.
✕Alleen voor de ronde 3-pins Hyster- en Yale-aansluiting; andere truckmerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt sterk per aandrijving. De verbrandingstrucks hebben een motorregeling, de elektrische XN-series in plaats daarvan vermogensmodules voor tractie en hefwerk.

Regeleenheden die u kunt benaderen

  • VSM: Machinecomputer verbrandingstrucks.
  • HLM: Bedieningsmodule verbrandingstrucks.
  • MC: Machinecomputer XN-series.
  • LMC en RMC: Vermogensmodules tractie en heffen.
  • HPC en E-HYDRAULICS: Hef- en kantelsturing.
  • DCU: Display elektrische trucks.
  • EDC Yanmar: Motorregeling dieseluitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 3-pins aansluiting bij de bestuurdersplaats.
  2. Aansluiten: Steek de JDC557A9 in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Link V9.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Hyster of Yale en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Hyster- of Yale-truck met de ronde 3-pins diagnoseaansluiting bij de bestuurdersplaats. Hieronder staan de series in de Jaltest MHE-dekking.

Hyster:

  • H-serie verbrandingsheftrucks: H1.6FT tot en met H16XM-12EC.
  • S-serie verbrandingsheftrucks: S2.0FT tot en met S120FT.
  • E-serie elektrische heftrucks: E1.6XN tot en met E80XN-120XN.

Yale:

  • GDP- en GLP-serie: GDP16VX tot en met GLP190VX.
  • GC- en GLC-serie: GC30VX tot en met GLC155VX.
  • ERC- en ERP-serie: Elektrische heftrucks.
💡
Goed om te weten: De 3-pins aansluiting zit in de cabine bij de bestuurdersplaats en is te herkennen aan de zwarte kartelring met grijze contacthouder. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC557A9) | Hyster/Yale 3-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Műszaki adatok

Általános

A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
Jaltest
A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
Átalakító kábel
Milyen járműveken vagy gépeken használhatja a kábelt. Így gyorsan megállapíthatja, hogy megfelel-e a műhelyébe érkező járművekhez.Járműtípusok
  • Üzemen belüli szállítás

Alkalmazhatóság

Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
  • Jaltest
A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
  • Link V9
Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
  • MHE üzemen belüli szállítás

Csatlakozók

A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
16 tűs OBD2

Méretek és tömeg

A kábel hossza. A hosszabb kábel nagyobb mozgásteret ad nehezen megközelíthető csatlakozónál.Kábelhossz
30 cm
Hivatkozási szám
JDC557A9

További műszaki adatok

Toepassing
Hyster- en Yale-heftrucks en magazijntrucks
Aansluiting machinezijde
3-pins OBD (rond), plus een tweede tak met een ronde koppeling
Regeleenheden
VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU en EDC Yanmar
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V9 met licentie voor Jaltest MHE
