Jaltest  |  SKU: JDC556A

Jaltest (JDC556A) | Hyundai Robex 4-tüskés OBD – 16-tüskés OBD2 átalakító kábel | Terepjáró és építőgép

€227,95 áfával
€188,39 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

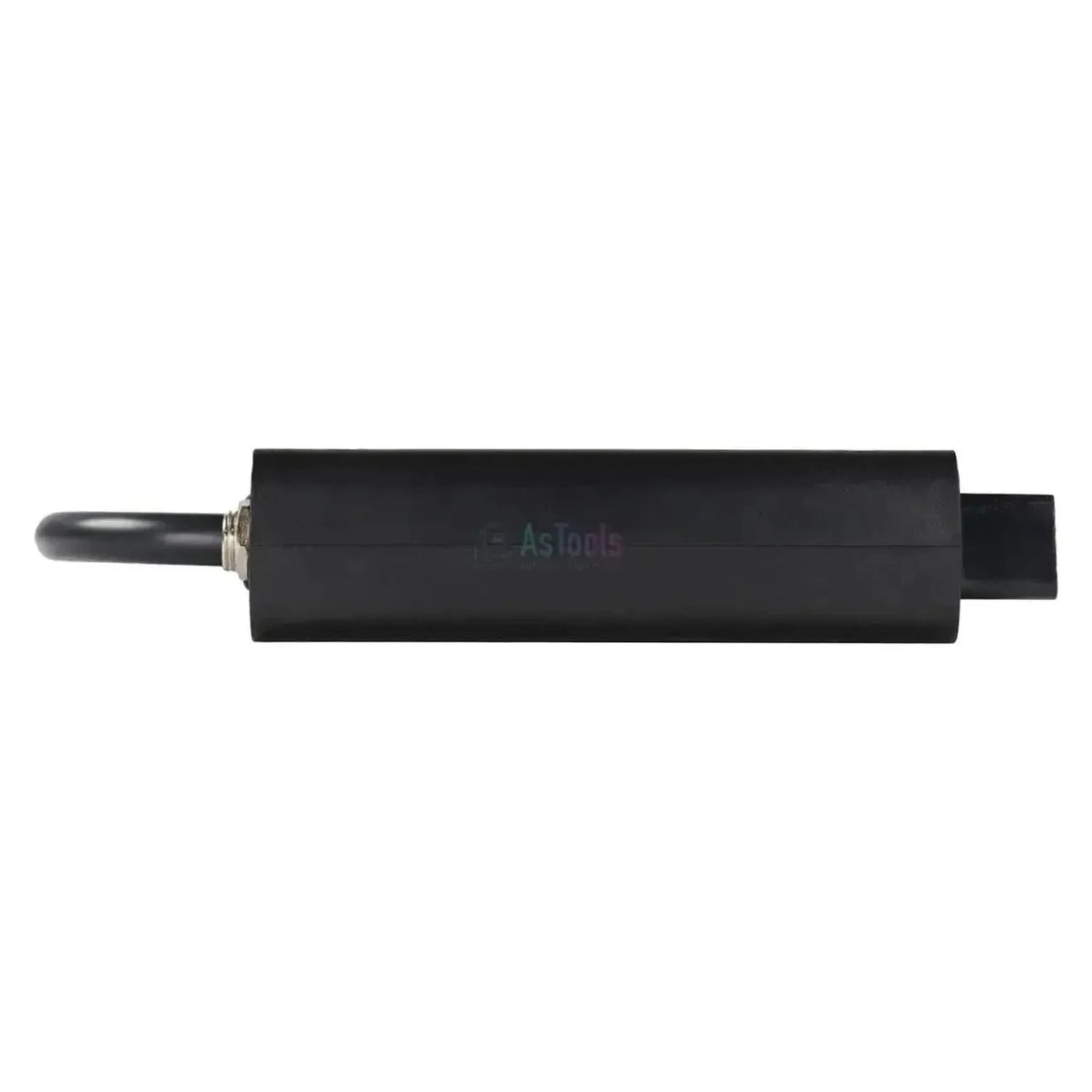

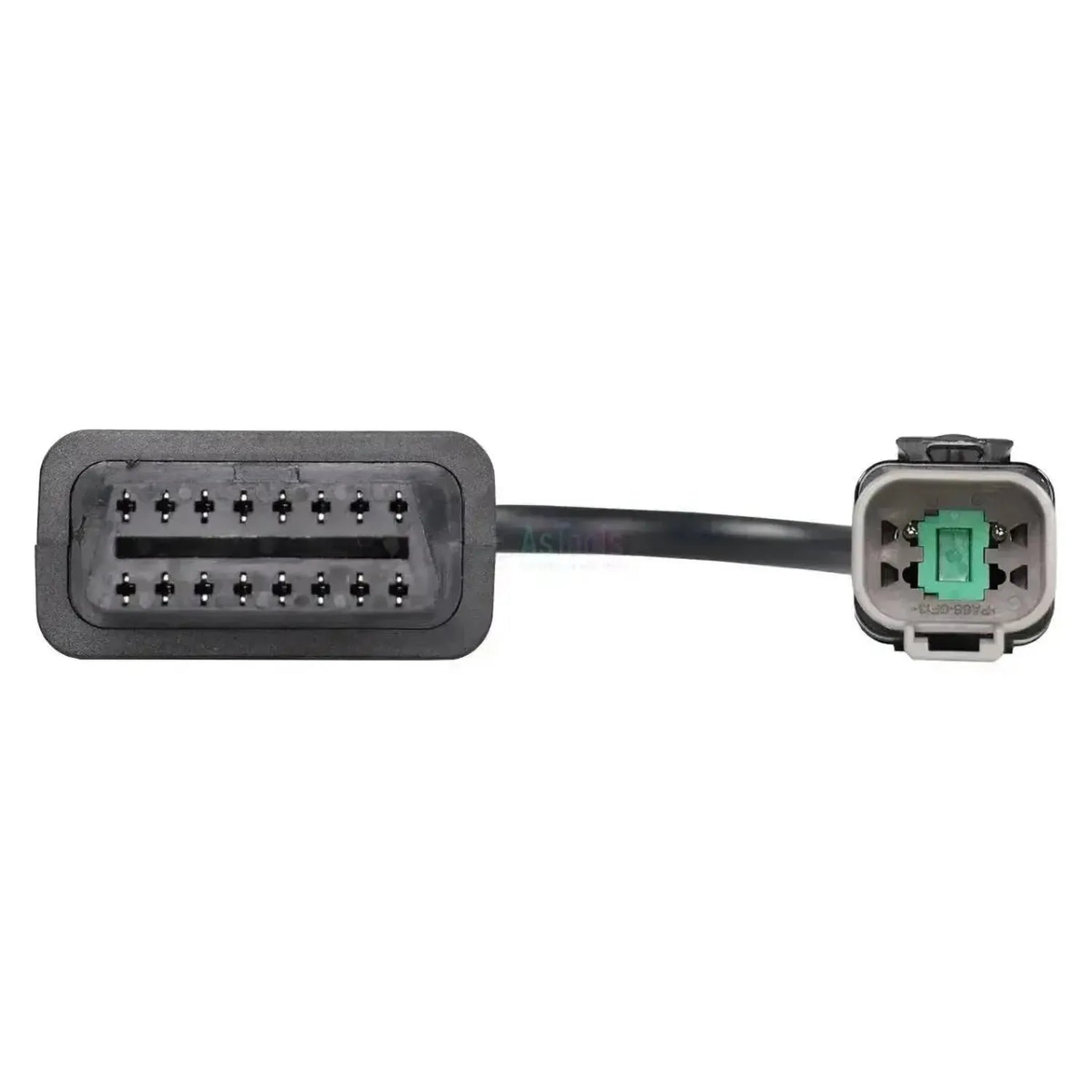

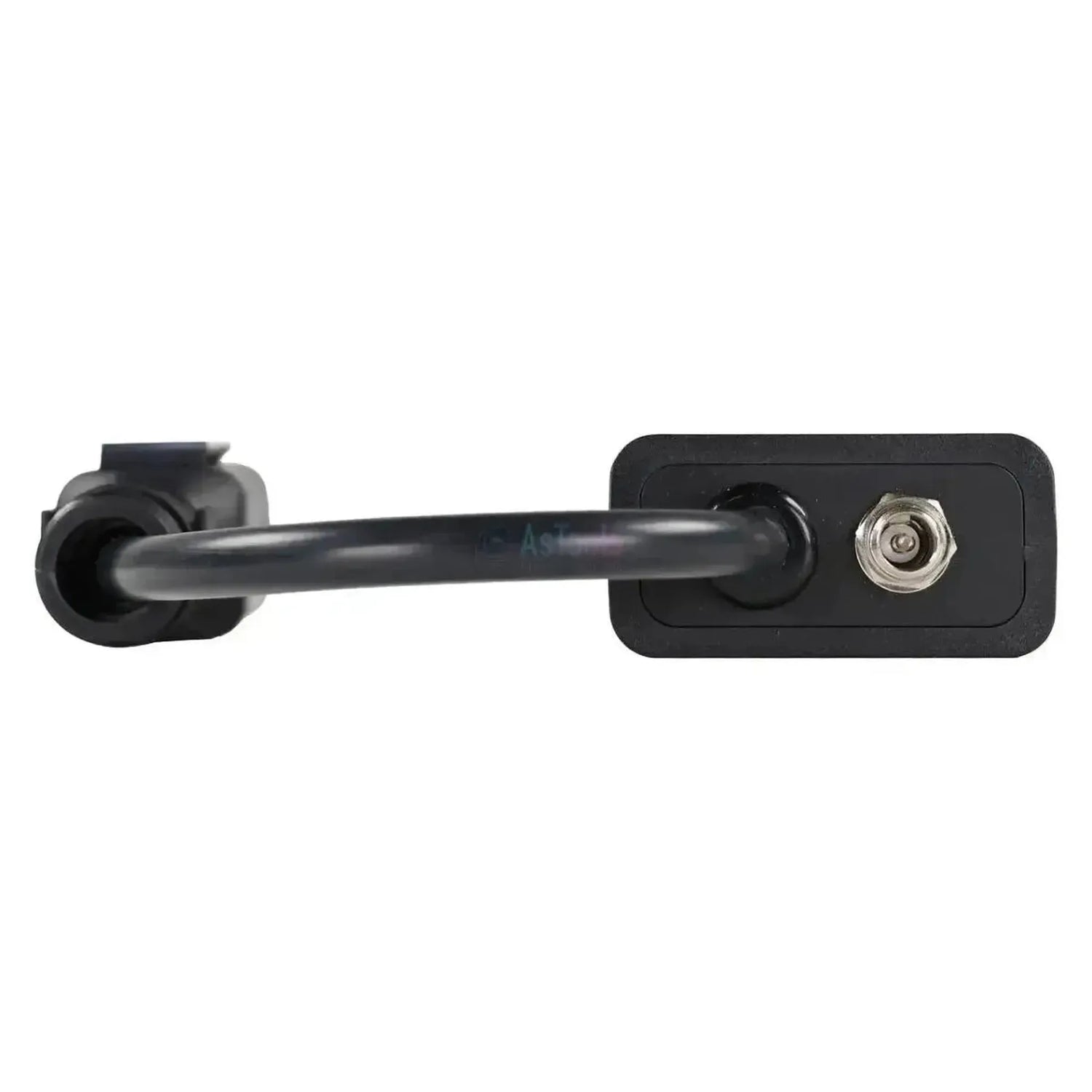

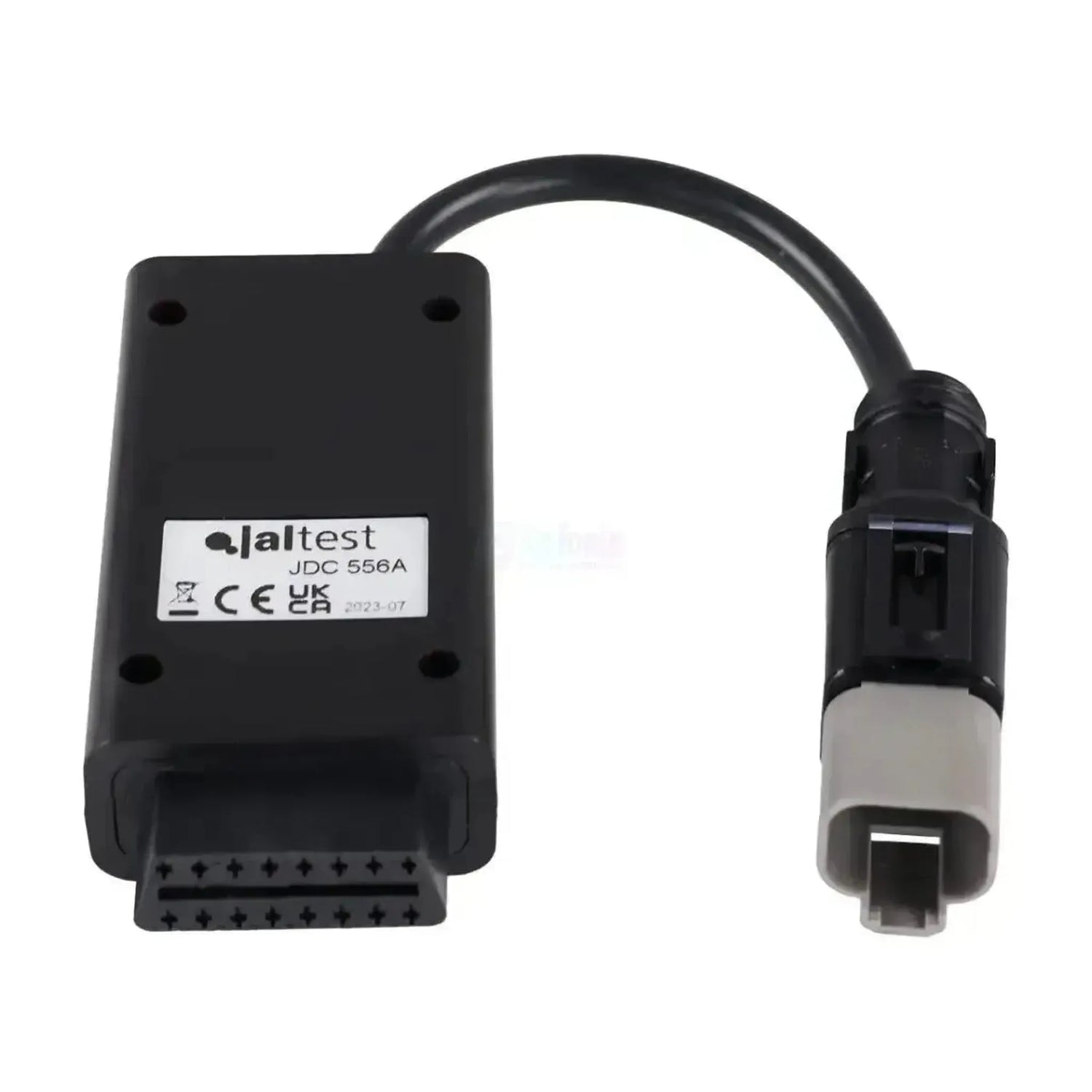

De Jaltest JDC556A verbindt de merkeigen 4-polige diagnosestekker van de Hyundai CE 8-serie met de 16-pins OBD2-aansluiting van uw diagnoseapparatuur. Aan de machinezijde zit een rechthoekige stekker met een lichtgrijze pinhouder, een groene vergrendelwig en een rechte snoerinvoer. Daarna loopt 30 cm kabel naar een zwarte kunststof behuizing met de OBD2-aansluiting.

Met de kabel aangesloten bereikt de Jaltest-software de centrale machinecomputer MCM. Op machines met een Cummins-motor komt de ECM Cummins erbij, in een SAE J1708- en een SAE J1939-uitvoering; welke erin zit, bepaalt via welke databus de apparatuur werkt. De kabel is uitgevoerd voor de Jaltest Link V8.1 en valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt de MCM, de centrale machinecomputer waarop Jaltest de diagnose van de CE 8-serie uitvoert.
✔Op machines met Cummins-motor staat ook de ECM Cummins in de dekking, zowel de SAE J1708- als de SAE J1939-uitvoering.
✔Naast foutcodes ook meetwaarden en onderhoudsgegevens, met een servicerapport van de machine.
✔Met 30 cm kort genoeg om aan de aansluiting te blijven hangen, en uitgevoerd voor de Jaltest Link V8.1.

AANDACHTSPUNTEN

✕Alleen voor de 4-polige stekker van de CE 8-serie; de CE 9-serie heeft een ronde 9-polige aansluiting en gebruikt de JDC572.9, die op een DB26-ingang eindigt.
✕Welke regeleenheden aanwezig zijn, verschilt per machine: Niet elke CE 8-serie heeft naast de MCM ook een uitleesbare motorregeling.
✕De OBD2-aansluiting zit op een kunststof behuizing in de kabel; houd daar rekening mee waar de ruimte rond de aansluiting krap is.
✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de graaf- en laadmachines uit de Hyundai CE 8-serie. Welke systemen aanwezig zijn, verschilt per model en uitvoering; de eenheden hieronder komen uit de Hyundai-dekking van Jaltest OHW.

Regeleenheden die u kunt benaderen

  • MCM: Centrale machinecomputer.
  • ECM Cummins SAE J1708: Motorregeling, oudere bus.
  • ECM Cummins SAE J1939: Motorregeling, CAN-bus.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: De 4-polige stekker zit in de cabine.
  2. Aansluiten: Klik de JDC556A op de stekker vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Hyundai, de machine en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel hoort bij de Hyundai CE 8-serie graaf- en laadmachines met de 4-polige diagnoseaansluiting in de cabine. Het bouwjaar zegt hier weinig; de grens loopt via de modelgeneratie.

Hyundai (CE-generaties):

  • CE 8-serie: Rechthoekige 4-polige aansluiting, deze kabel.
  • CE 9-serie: Ronde 9-polige aansluiting, daarvoor is de JDC572.9 bestemd.
💡
Goed om te weten: De 4-polige aansluiting zit in de cabine en is te herkennen aan de lichtgrijze pinhouder met de groene vergrendelwig. Zit er een ronde 9-polige stekker, dan heeft u een CE 9-serie en hoort daar de JDC572.9 bij. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC556A) | Hyundai Robex 4-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Műszaki adatok

Általános

A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
Jaltest
A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
Átalakító kábel
Milyen járműveken vagy gépeken használhatja a kábelt. Így gyorsan megállapíthatja, hogy megfelel-e a műhelyébe érkező járművekhez.Járműtípusok
  • Építőipari gép

Alkalmazhatóság

Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
  • Jaltest
A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
  • Link V8.1
Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
  • OHW építőipari gépek

Csatlakozók

A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
4 pólusú OBD
A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
16 tűs OBD2

Diagnosztikai funkciók

Megtekintheti az érzékelők aktuális mérési értékeit, miközben a jármű jár. Hasznos a hibakereséshez.Élő adatok megtekintése

Méretek és tömeg

A kábel hossza. A hosszabb kábel nagyobb mozgásteret ad nehezen megközelíthető csatlakozónál.Kábelhossz
30 cm
Hivatkozási szám
JDC556A

További műszaki adatok

Toepassing
Hyundai CE 8-serie graaf- en laadmachines
Regeleenheden
MCM (machinecomputer), ECM Cummins SAE J1708 en ECM Cummins SAE J1939 (motor)
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
