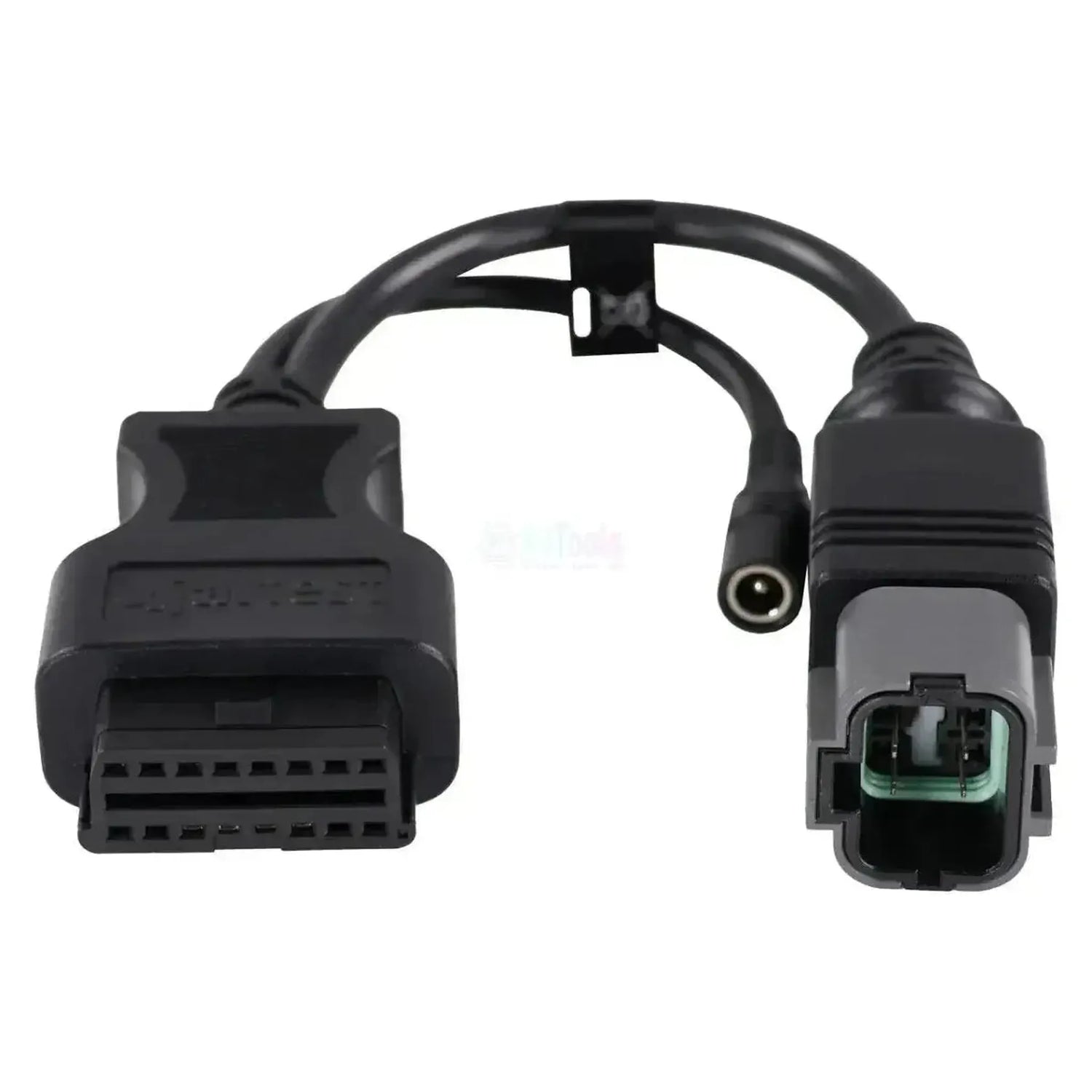

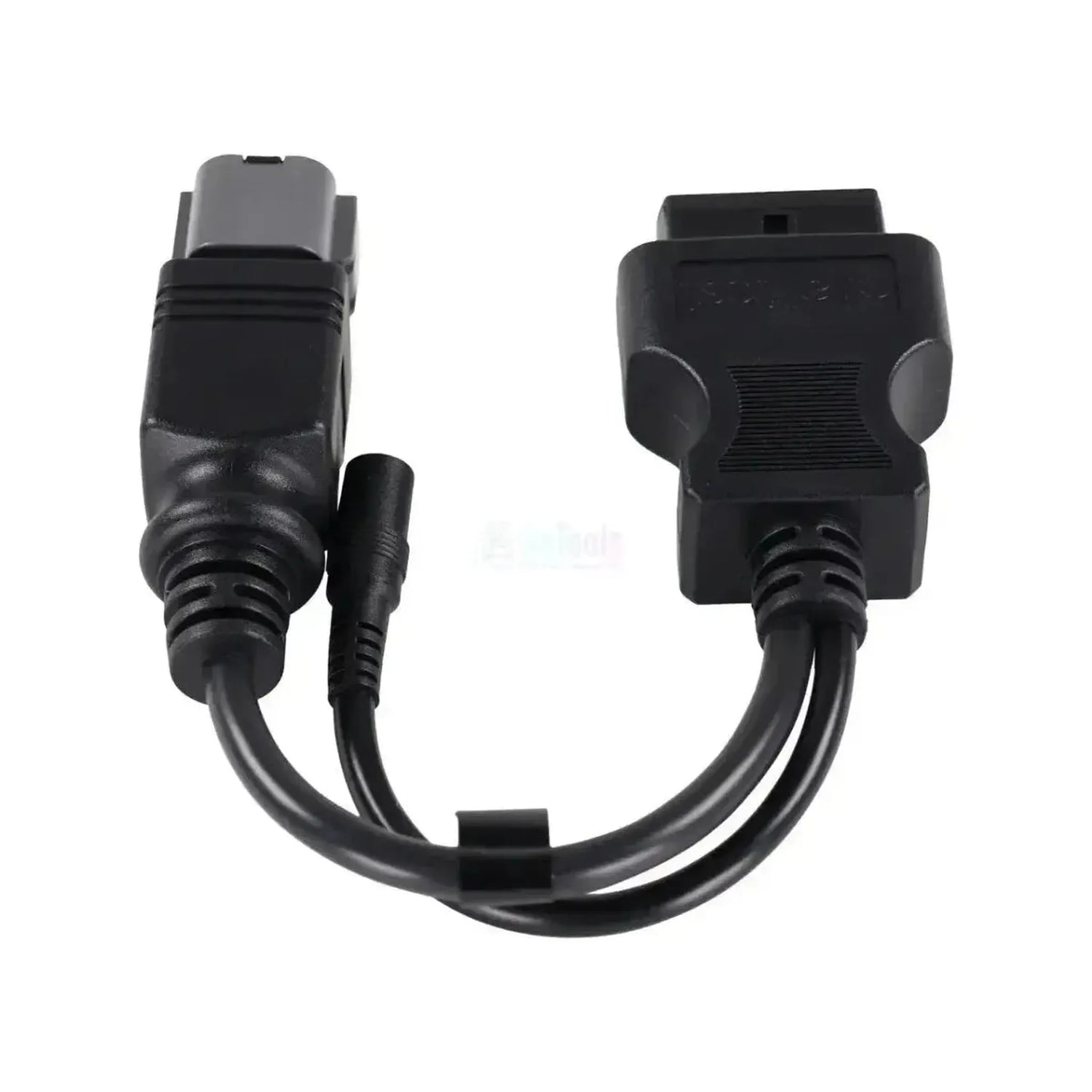

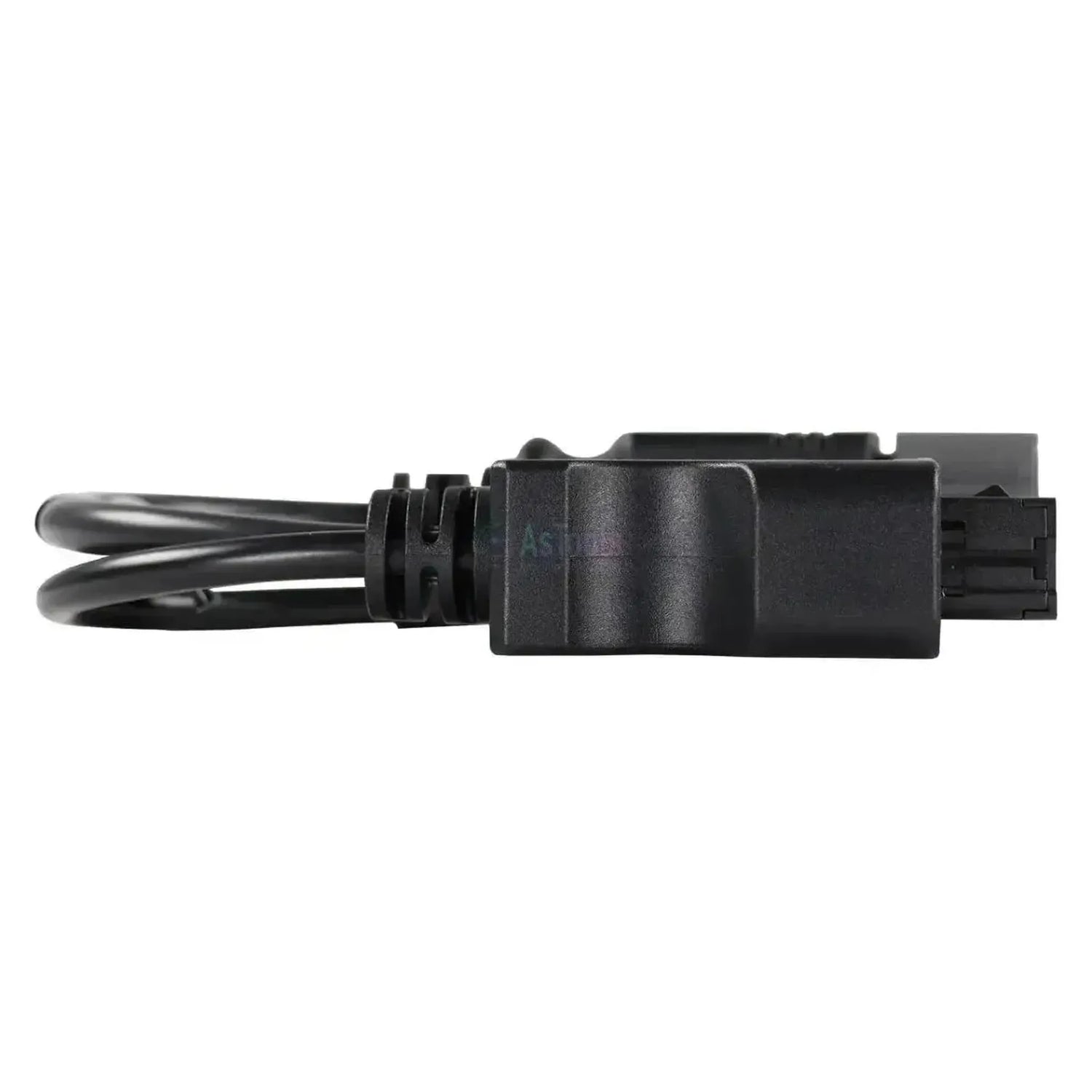

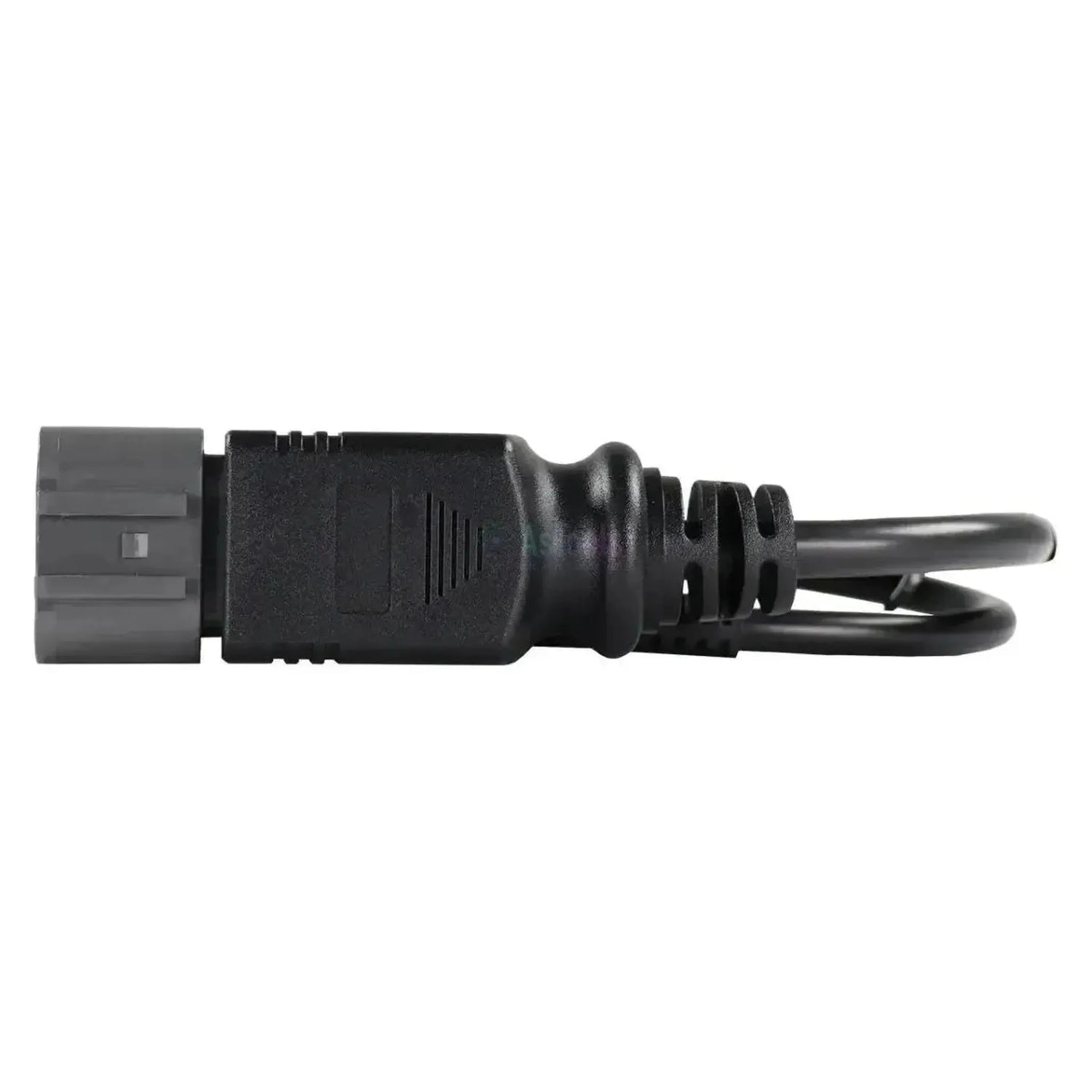

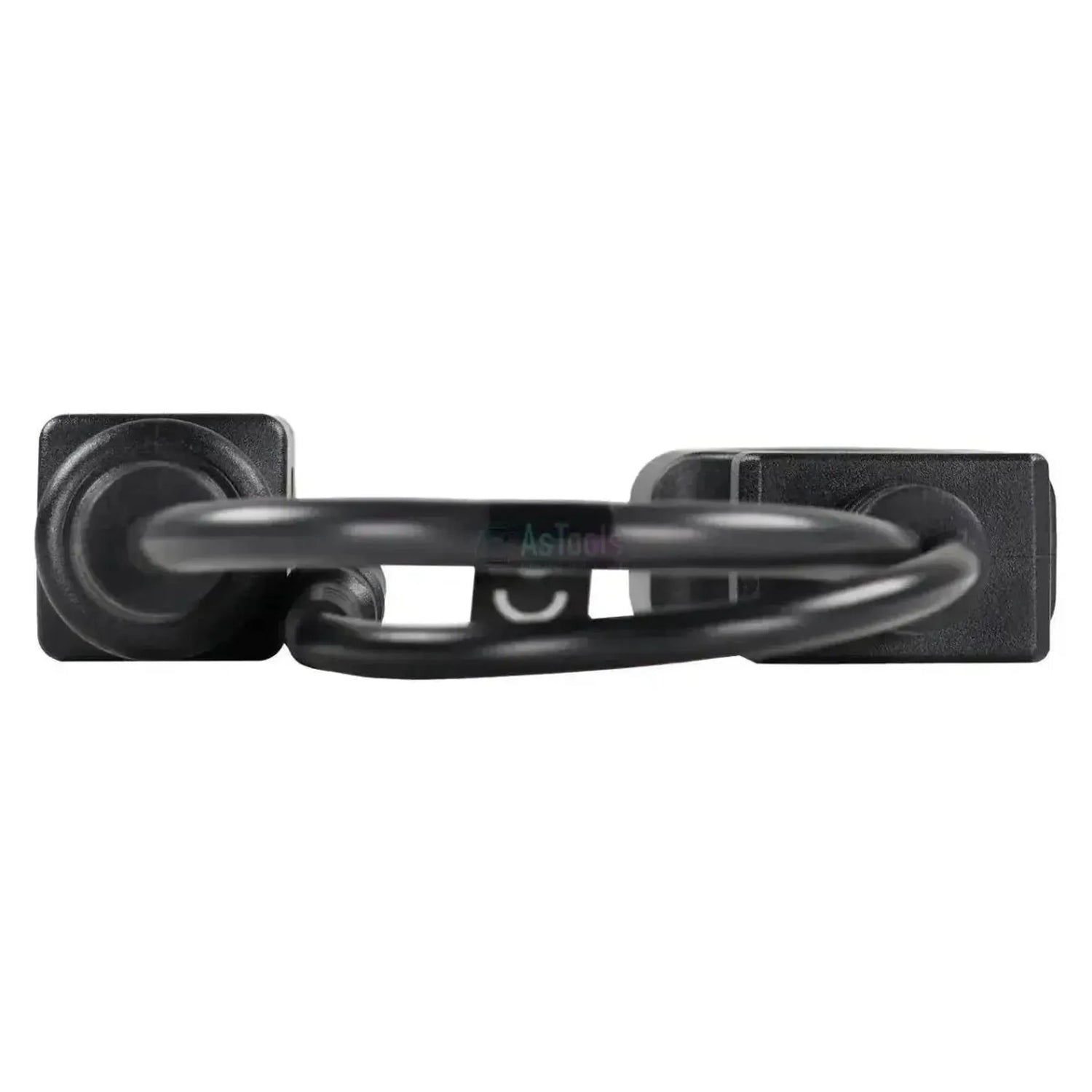

De Jaltest JDC561A9 is de diagnosekabel voor Hitachi met Isuzu-motoren, 8-pin. Hij zet de 8-pins motorstekker in de motorkabelboom om naar de standaard 16-pins OBD2-aansluiting. Aan de machinezijde zit een grijze, vierkante stekkerhuls met een groene afdichtring in de opening, een rubberen tule op de kabel en een zwart overspuitstuk daarachter.
De kabel meet 30 cm en is afgestemd op de Jaltest Link V9. Halverwege takt een dunnere leiding af naar een DC-voedingsbus. Zodra de verbinding staat, benadert de Jaltest-software de 4HK1- en 4JJ1-motorregeling in K-Line- en CAN-uitvoering, de ECM van de zwaardere motoren en de AdBlue/DEF-regeling. De kabel valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die de Isuzu-motorregeling van Hitachi-machines rechtstreeks aan de motorzijde uitlezen. Welke uitvoering aanwezig is, hangt af van de motor en de generatie van de Zaxis.
Regeleenheden die u kunt benaderen
- 4HK1 en 4JJ1 (K-Line): Isuzu commonrail-motorregeling.
- 4HK1 en 4JJ1 (CAN): Dezelfde regeling, CAN-uitvoering.
- ECM: Motorregeling zwaardere Isuzu-motoren.
- AdBlue/DEF Isuzu: Uitlaatgasnabehandeling.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: In cijfers en grafiek bekijken.
- Onderhoud: Intervallen bijhouden, met servicerapport.
- Aanvullende acties: Waar Jaltest die per systeem aanbiedt.
Zo gebruikt u hem
- Stekker zoeken: Zoek de grijze 8-pins huls in de motorkabelboom.
- Aansluiten: Steek de JDC561A9 in de motorstekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V9.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Hitachi en de Isuzu-motor in Jaltest OHW.
Compatibele machines en motoren
Bepalend is de stekker, niet het model. Deze kabel past op elke Hitachi-machine waarvan de Isuzu-motor de 8-pins stekker in de motorkabelboom heeft. Onderstaande motorseries voert Jaltest OHW in de dekking; de uitvoering herkent u aan de huls: Grijs met een groene afdichting hoort bij deze kabel, volledig zwart bij de JDC560A9.
Hitachi, Isuzu-motorseries:
- Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): 2007 - 2021
- Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): 2007 - 2021
- Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): 2007 - heden
- Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Bouwjaar niet bepalend
- Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Bouwjaar niet bepalend
Verpakkingsinhoud
- 1x Jaltest (JDC561A9) | Hitachi 8-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Műszaki adatok
Általános
- A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
- Jaltest (Cojali)
- A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
- Átalakító kábel
- A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
- OHW építőipari és terepgépek
Csatlakozók
- A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
- Jaltest Link V9
- A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
- 16 tűs OBD2
- A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
- 8 pólusú OBD
Diagnosztikai funkciók
- Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
- Igen
- Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
- Igen
- Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
- Igen
Használat
- Hivatkozási szám
- JDC561A9
- Vezérlőegységek
- 4HK1 és 4JJ1 és ECM, AdBlue/DEF
- A használathoz szükséges
- Jaltest Link V9 Jaltest OHW-val
További műszaki adatok
- Toepassing
- Isuzu-dieselmotoren in Hitachi Zaxis-machines
- Lengte
- 30 cm
- Segment
- Verbrandingsmotor
