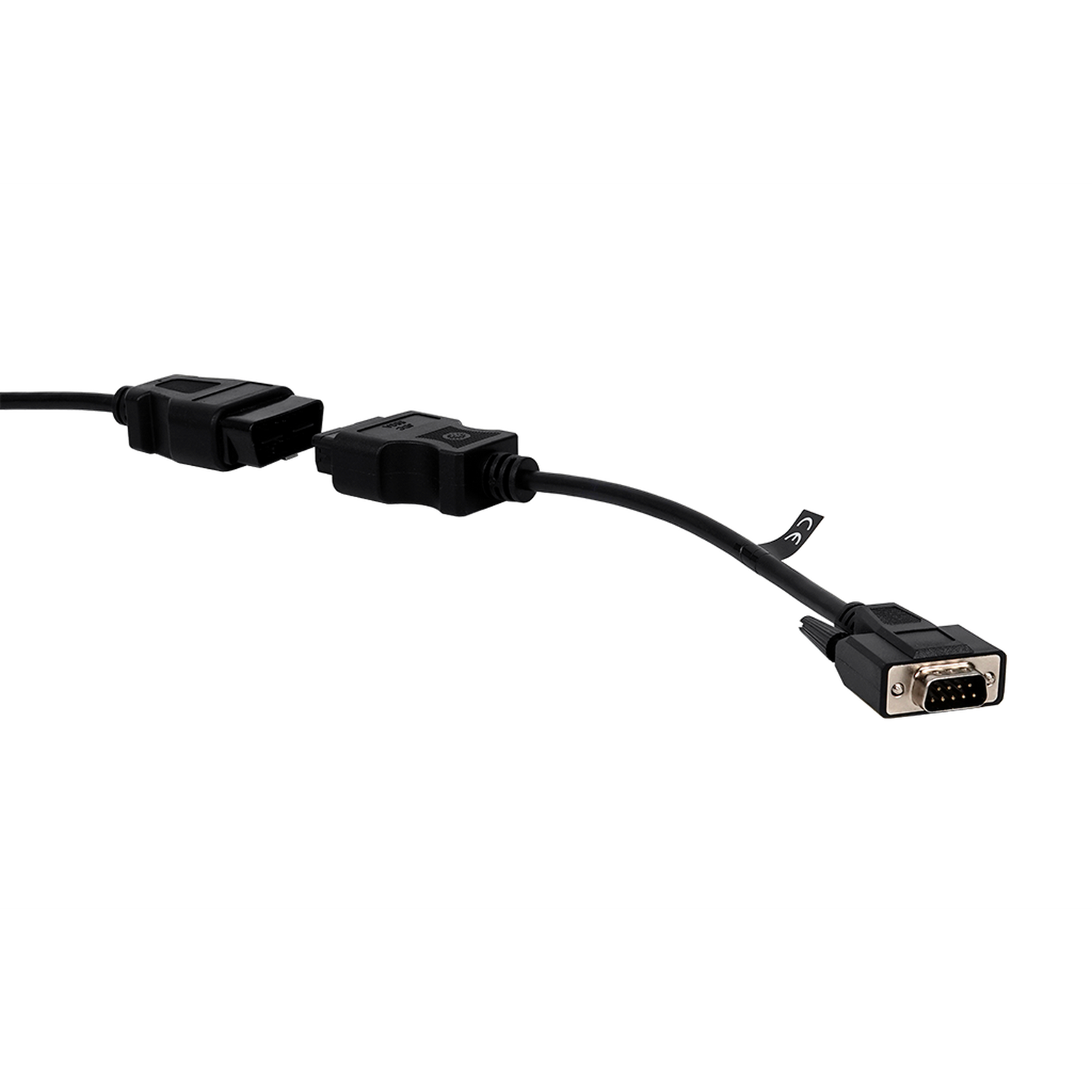

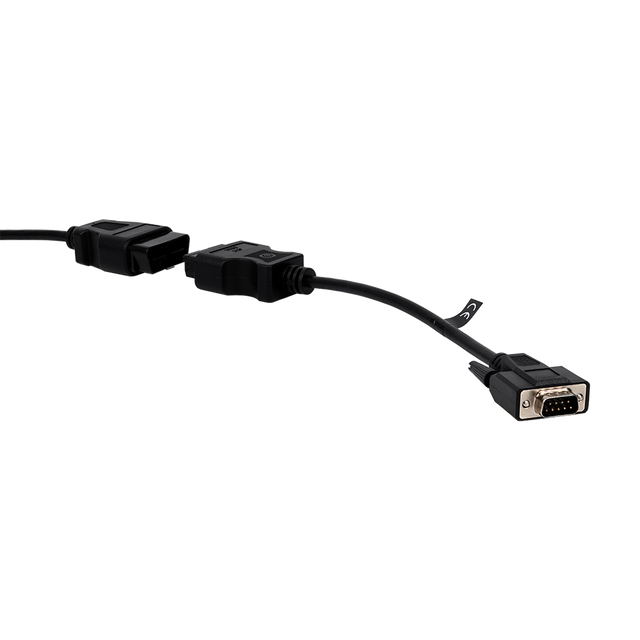

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Het snoer meet 28 tot 30 cm. Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis.
Jungheinrich gebruikt deze stekker op de elektrische EFG- en magazijnseries en op de DFG-diesel- en TFG-LPG-heftrucks. Daarachter liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling.
Regeleenheden die u kunt benaderen
- MCM en MCM2: Centrale voertuigcomputer.
- DLC: Machinecomputer EFG-serie.
- HCU: Hydrauliek van het hefwerk.
- LMC en RMC: Vermogensmodules hef en rijden.
- DC: Instrumentenpaneel, onderhoud.
- E-CDIS: Commonrail, aanvullende acties.
- EDC 16 U31 en EDC 17 CP20: Overige dieselregelingen.
Wat u kunt doen
- Foutcodes: Lezen en wissen per systeem.
- Meetwaarden: In cijfers en grafiek.
- Onderhoud: Intervallen en servicerapport.
- Aanvullende acties: Bij de E-CDIS-motorregeling.
Zo gebruikt u hem
- Stekker zoeken: In de bedieningsruimte of onder de kap.
- Aansluiten: Zet de SUB-D vast met de twee schroefbouten.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Schakel de truck in.
- Uitlezen: Kies Jungheinrich en de serie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op Jungheinrich-heftrucks en -magazijntrucks met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er op uw truck zit, controleert u ter plekke.
Jungheinrich:
- EFG-serie (EFG 110 t/m EFG S50): Elektrische vorkheftrucks, 2004 - 2024.
- DFG-serie (DFG 316 t/m DFG 690): Dieselheftrucks, 1999 - 2025.
- TFG-serie (TFG 316 t/m TFG S50): LPG-heftrucks, 2007 - 2025.
- ETV / ETM-serie: Reachtrucks, 1999 - 2024.
- ECE / ECC / ECD-serie: Meeloop- en meerijpallettrucks, 1997 - 2024.
- EJE / EJC / EJD / EJR-serie: Elektrische pallet- en stapelaars, 1995 - 2024.
- ERE / ERD-serie: Meerijpallettrucks, 1995 - 2024.
- ESE / ESD / ESC-serie: Stapelaars en orderpickers, 2004 - 2026.
Verpakkingsinhoud
- 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Műszaki adatok
Általános
- A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
- Jaltest (Cojali)
- A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
- Átalakító kábel
- A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
- MHE belső szállítás
- Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
- Emelő- és daruberendezés
Csatlakozók
- A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
- 16 tűs OBD2
- A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
- 9 pólusú SUB-D
- A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
- 28-30 cm
Diagnosztikai funkciók
- Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
- Igen
- Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
- Igen
Használat
- Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
- MHE kábelkészlet targoncákhoz
- Hivatkozási szám
- JDC553A
- A használathoz szükséges
- Jaltest Link és érvényes szoftverlicenc
További műszaki adatok
- Toepassing
- Jungheinrich heftrucks en magazijntrucks
- Regeleenheden
- MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor)
- Interface
- Jaltest Link, versie V8.1 of V9
- Onderdeel van kabelset
- MHE-kabelset heftrucks (70002022)
