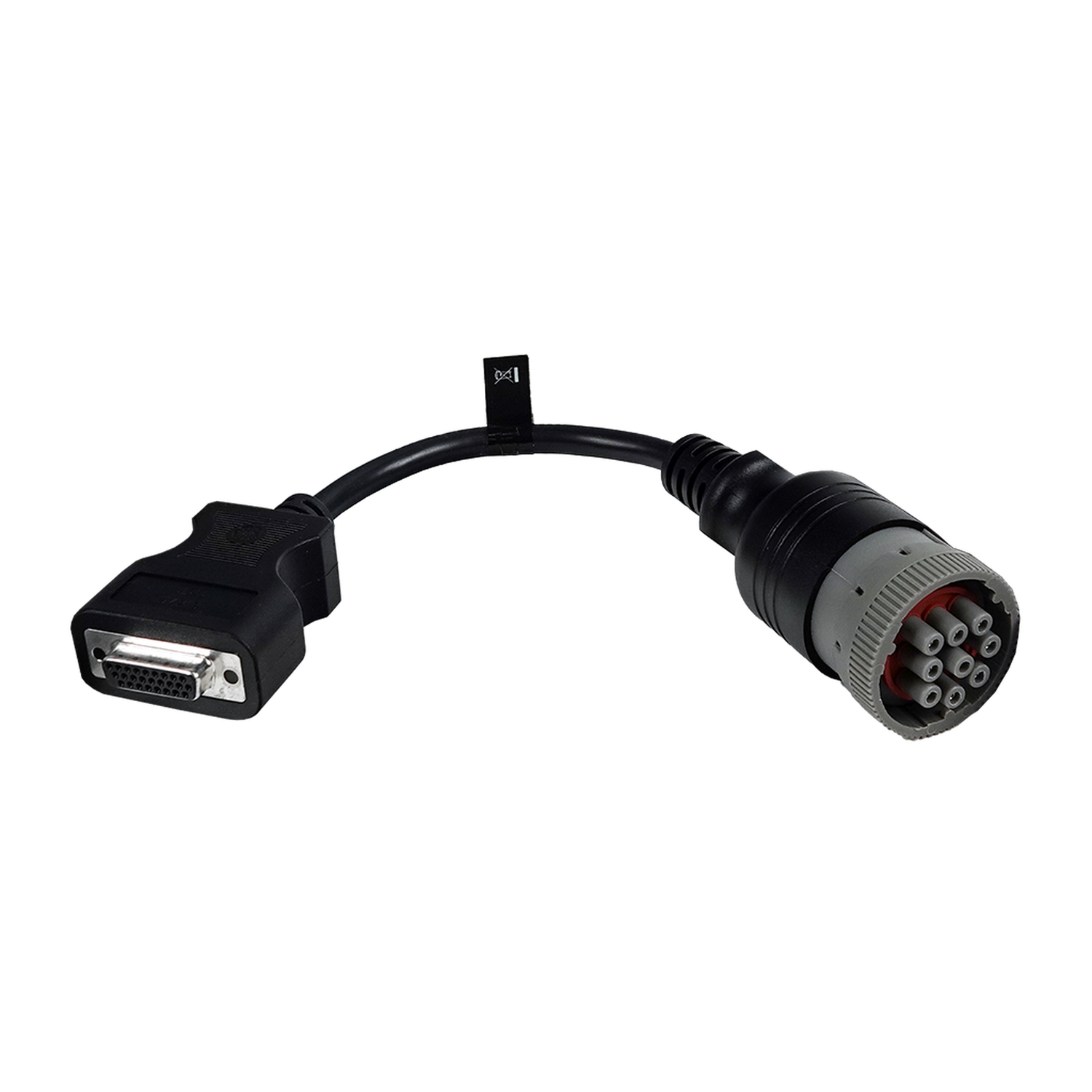

De Jaltest JDC572.9 koppelt de ronde 9-polige diagnoseaansluiting van de Hyundai CE 9-serie rechtstreeks aan de 26-polige DB26-ingang van de Jaltest Link. Aan de machinezijde zit een ronde stekker met een grijze kartelring, een rode pinhouder en negen bussen. Aan de andere zijde zit een DB26-bus met drie rijen vergulde aansluitingen in een metalen kraag, zodat er geen losse 16-pins diagnosekabel tussen hoeft.
Met de kabel aangesloten bereikt de Jaltest-software de centrale machinecomputer MCM (9 Series). Op machines met een Cummins-motor komt de ECM Cummins erbij, in een SAE J1708- en een SAE J1939-uitvoering. De kabel valt onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de graaf- en laadmachines uit de Hyundai CE 9-serie. Welke systemen aanwezig zijn, verschilt per model en uitvoering; de eenheden hieronder komen uit de Hyundai-dekking van Jaltest OHW.
Regeleenheden die u kunt benaderen
- MCM (9 Series): Centrale machinecomputer.
- ECM Cummins SAE J1708: Motorregeling, oudere bus.
- ECM Cummins SAE J1939: Motorregeling, CAN-bus.
Wat u kunt doen
- Foutcodes: Lezen en wissen per systeem.
- Meetwaarden: In cijfers en grafiek bekijken.
- Onderhoud: Intervallen en servicerapport.
- Aanvullende acties: Waar Jaltest die aanbiedt.
Zo gebruikt u hem
- Aansluiting zoeken: De 9-polige stekker zit in de cabine.
- Aansluiten: Draai de kartelring op de aansluiting vast.
- Link koppelen: Steek de DB26-kant in de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Hyundai, de machine en het systeem.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op Hyundai CE-machines met de ronde 9-polige diagnoseaansluiting. Het bouwjaar zegt hier weinig; de grens loopt via de modelgeneratie. Onderstaande machines voert Jaltest OHW in de dekking.
Hyundai (CE 9-serie):
- R140LC-9: Rupsgraafmachine, ca. 2010 tot 2014.
- R210LC-9: Rupsgraafmachine, ca. 2010 tot 2013.
- R380LC-9: Rupsgraafmachine, ca. 2010 tot 2013.
- R380LC-9A: Rupsgraafmachine, ca. 2013 tot 2016.
- R140W-9: Mobiele graafmachine, ca. 2010 tot 2013.
- HL740-9: Wiellader, ca. 2010 tot 2013.
- HL740-9A: Wiellader, ca. 2014 tot 2018.
- HL757-9: Wiellader, ca. 2010 tot 2013.
Verpakkingsinhoud
- 1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Verloopkabel | Terrein- en Bouwmachine
Műszaki adatok
Általános
- A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
- Jaltest (Cojali)
- A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
- Átalakító kábel
- A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
- OHW építőipari és terepgépek
- Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
- Építőipari és terepgép
Csatlakozók
- A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
- 26 pólusú DB26
- A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
- 9 pólusú OBD
Diagnosztikai funkciók
- Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
- Igen
- Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
- Igen
Használat
- Hivatkozási szám
- JDC572.9
- Vezérlőegységek
- MCM gépszámítógép, ECM Cummins SAE J1708 és SAE J1939
- A használathoz szükséges
- Jaltest Link DB26 bemenettel és Jaltest OHW licenccel
További műszaki adatok
- Toepassing
- Hyundai CE 9-serie graaf- en laadmachines
- Regeleenheden
- MCM (9 Series) machinecomputer, ECM Cummins SAE J1708 en SAE J1939 (motor)
- Segment
- Terrein- en Bouwmachine
- Interface
- Jaltest Link met 26-polige DB26-ingang
