Jaltest | SKU: JDC574A9

Jaltest (JDC574A9) | Crown 6-tüskés OBD - 16-tüskés OBD2 Adapter kábel | Emelő- és rakodógépek

Name: Jaltest (JDC574A9) | Crown 6-tüskés OBD - 16-tüskés OBD2 Adapter kábel | Emelő- és rakodógépek
Brand: Jaltest
SKU: JDC574A9
Price: 162.95 EUR
Availability: InStock

€162,95 áfával

€134,67 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

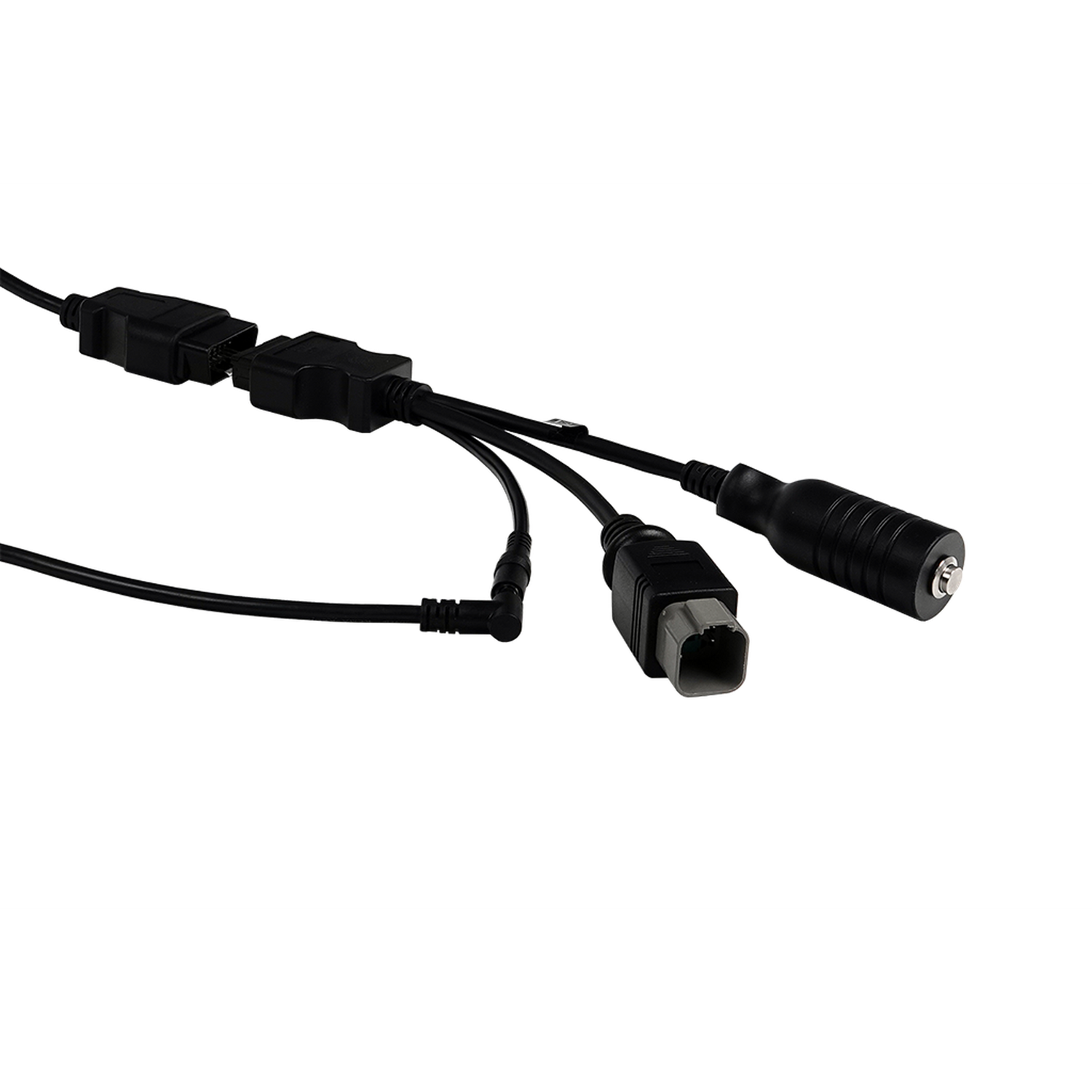

A Jaltest JDC574A9 csatlakoztat a Crown raktár- és emelőgépek 6-tüskés diagnosztikai csatlakozójából a Jaltest-diagnosztikai kábel 16-tüskés OBD2 bemenete felé. Az egyszerű átalakítókábellel ellentétben ez a kivitel az OBD2-házhoz képest három ágra ágazik szét: egy szürke, tömített csatlakozó zöld érintkező-tartóval, egy kerek csatlakozó egy központi tüskével és egy kisebb kerek csatlakozó. Kérjük, ezt vegyék figyelembe kicsomagoláskor: mindhárom ág ugyanahhoz a kábelhez tartozik.

A teherautó csatlakozójának mögött a vezérlőegységek helyezkednek el. A csatlakozás a Jaltest-szoftvert a Zapi TPM teljesítménymodulokhoz vezeti, amelyek az elektromos teherautók hajtás- és emelésszervezését szabályozzák CAN és RS232 verzióban egyaránt, valamint a CD-dízelsérián a DL03 motorvezérléshez. A hangsúly az elektromos teherautókon van; ezeknek viszont nincs motorvezérlésük. A raktár- és emelőgépekhez soha nem írtak elő szabványos diagnosztikai csatlakozót, így ez a kivitel az újabb teherautókon is használható marad. A kábel a Jaltest MHE alá tartozik.

ELŐNYÖK

✔Eléri a Crown elektromos teherautók Zapi TPM teljesítménymoduljait, CAN és RS232 verzióban egyaránt.

✔Ezáltal több generáción keresztül használható: az idősebb teherautók soros kapcsolattal, az újabbak CAN-nel kommunikálnak.

✔A CD-dízelsérián szintén a DL03 (CAN) motorvezérlést.

✔Nyomon követi a karbantartási intervallumokat és az elvégzett munkákat, szolgáltatási jelentéssel.

MEGJEGYZENDŐ PONTOK

✕A ZPM (CAN) teljesítménymodul szerepel a Crown-lefedettségben, de diagnosztikai funkciók nélkül.

✕A CD-sorozat dízeles teherautóin a lefedettség a motorvezérlésre korlátozódik; az elektromos sorozatok viszont egyáltalán nem rendelkeznek motorvezérléssel.

✕Kizárólag a Crown-csatlakozóhoz: más teherautómárkák saját csatlakozóval rendelkeznek.

✕A kábel három ággal rendelkezik a gépoldal felé: a szürke csatlakozó mellett két kerek csatlakozó is van, amelyeket nem használnak minden teherautón.

Alkalmazások és funkcionalitások

E csatlakozáson keresztül a Jaltest-szoftverrel eléri a teherautó vezérlőegységeit. Az elérhető rendszerek sorozatonként és hajtástípusonként eltérnek. Az alábbi egységek a Jaltest MHE-lefedettségből származnak a Crown vonatkozásában.

Elérhető vezérlőegységek

Zapi TPM (CAN), teljesítménymodul: Az elektromos hajtás teljesítménymodulја a CAN-buszon, hibakódokkal, mérési értékekkel és vezérlőegység-adatokkal.
Zapi TPM (RS232), teljesítménymodul: Ugyanez a modul az idősebb teherautókon, soros kapcsolattal.
ZPM (CAN), teljesítménymodul: A teljesítménymodul úgy, ahogy a Jaltest egyes sorozatokhoz feltünteti.
DL03 (CAN), motorvezérlés: A CD-dízeles teherautók motorvezérlése.

Mit tehet

Hibakódok olvasása és törlése: A vezérlőegység hibaemlékezetének kiolvasása az észlelt hiba leírásával.
Mért értékek megtekintése: a vezérlőegységhez csatlakoztatott érzékelők aktuális értékei számokkal és grafikonnal.
Karbantartás nyomon követése: A karbantartási időközök és elvégzett munkák szervizelési jelentéssel.
További műveletek végrehajtása: Az extra eljárások, amelyeket a Jaltest vezérlőegységenként kínál, amennyiben elérhetők az adott rendszerhez.

Kompatibilis járművek és alkalmazások

A csatlakozó a döntő, nem a modell. Ez a kábel minden 6-tüskés diagnosztikai csatlakozóval rendelkező Crown-teherautóhoz passzol. Az alábbi sorozatokat a Jaltest a MHE-lefedettségben tartalmazza; a szürke, tömített csatlakozót a zöld érintkező-tartóval a teherautó csatlakozója mellé helyezve ellenőrizheti, hogy illeszkedik-e.

Crown (lehatárolás):

SC 5200- és SC 6200-sorozat: elektromos emelőgép
RC 5500-sorozat: álló emelőgép
RR 5700- és RD 5700-sorozat: kiterjesztéses emelőgép
TSP 6000-sorozat: keskeny folyosós emelőgép
CD-sorozat: dízeles emelőgép
CG-sorozat: gáz- és benzinemelőgép

💡

Jó tudni: A diagnosztikai csatlakozó a teherautó kabinjában vagy az operátor helyén található. A raktár- és emelőgépekhez soha nem írtak elő szabványos diagnosztikai csatlakozót, ezért ez a kivitel az újabb teherautókon is előfordul. A megrendelés előtt helyezze a szürke csatlakozót a teherautó csatlakozója mellé, hogy megbizonyosodjon az illeszkedésről.

Csomag tartalma

1x Jaltest (JDC574A9) | Crown 6-tüskés OBD - 16-tüskés OBD2 átalakító kábel | Raktár- és emelőgépek

Műszaki adatok

Előírás	Leírás
Márka	Jaltest (Cojali)
Referenciaszám	JDC574A9
Típus	Átalakító kábel (három ág)
Alkalmazás	Crown raktár- és emelőgépek
Gépoldali csatlakozás	6-tüskés OBD, szürke tömített csatlakozó zöld érintkező-tartóval, valamint két kerek csatlakozó
Interfészoldali csatlakozó	16-tűs OBD2
Vezérlőegységek	Zapi TPM (CAN és RS232) és ZPM (CAN) teljesítményi modulok, DL03 (motorvezérlés)
Szegmens	Emelő- és szállítógépek
Jaltest-modul	Jaltest MHE
