A Jaltest JDC632A az adapter kábel, amely a kis Mercury- és Tohatsu-külsőmotorok 6-tüskés diagnosztikai csatlakozóját köti össze a standard 16-tüskés OBD2-felülettel. A 6-tüskés csatlakozó a motorháztető alatt található; az interfész oldalon a kábel közvetlenül a Jaltest Link 16-tüskés OBD2-kábelére csatlakozik, további SubD-26-hosszabbító kábel nélkül. A Mercury és Tohatsu a 10-20 LE teljesítménykategóriában ugyanazt a motorvezérlést és ezáltal ugyanazt a 6-tüskés csatlakozót használják.
Ez a kábel a kommunikációs vonalakat a Jaltest Linkhez vezeti, így közvetlen kommunikáció jön létre a motorvezérléssel. Ez lehetővé teszi a diagnosztikai eszköz számára az Engine Control Module elérését, amely a Mercury-modellek dokumentációjában ECM by Tohatsu névvel, a Tohatsu-modellnevekben pedig ECM névvel szerepel, mindkét esetben azonos funkcióhalmazval. Ez a funkcióhalmaz egy csak olvasható készlet: Hibakódok, mérési értékek, élő adatok és alkatrészek tesztelése szerepel benne, paraméterezés, kalibrálás és karbantartási visszaállítás nem. A kábel a Jaltest Marine termékkörbe tartozik.
ELŐNYEI
MEGJEGYZÉSEK
Amit megkapsz

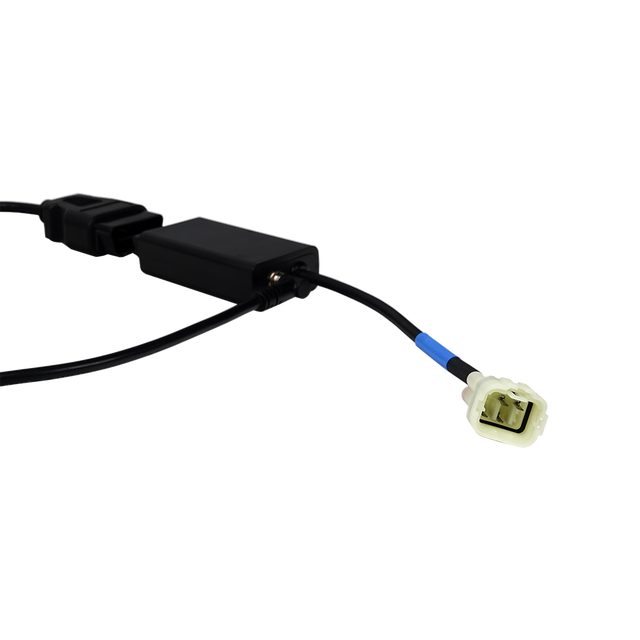

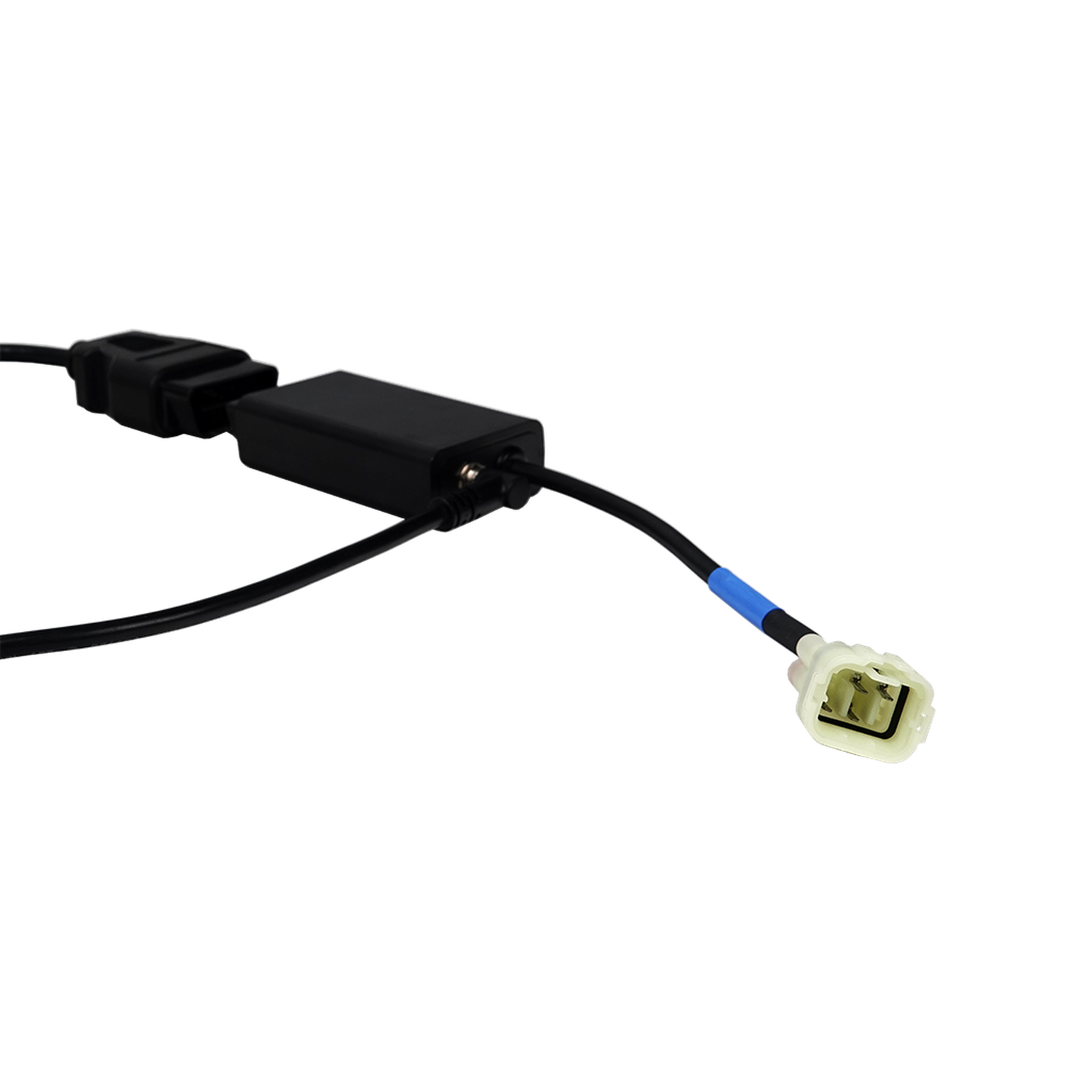

Egy fekete adapter kábelt kapsz, melynek interfész oldala egy ismert trapéz alakú 16-tüskés OBD2-csatlakozóval végződik. A kábel közepén egy fekete téglalap alakú műanyag ház található, ahonnan a kábel a gépoldal felé folytatódik. A gépoldal egy krém színű 6-tüskés csatlakozóban végződik, amely Mercury és Tohatsu típusokhoz való, hat kontaktpozícióval két sorban és egy kék jelölőgyűrűvel a burkolaton közvetlenül a dugó előtt.
Alkalmazások és funkciók
Ezzel a kábellel a diagnosztikai kapcsolatot létesíted a Jaltest Link és a kis Mercury- és Tohatsu-külsőmotorok motorvezérlése között. Ez a kapcsolat a motorháztető alatti 6-tüskés csatlakozóból a Link 16-tüskés OBD2-kábelére vezet. Az alábbiakban látható, mely vezérlőegységeket érheted el ezzel, és mely funkciókat kínál a szoftver azokhoz.
Elérhető vezérlőegységek
- ECM by Tohatsu, Engine Control Module: Így szerepel a motorvezérlés az ebben a teljesítménykategóriában a Mercury-modellek dokumentációjában, hibakódokkal, mérési értékekkel, alkatrészek vezérlésével, élő adatokkal és magának a vezérlőegységnek az adataival.
- ECM, Engine Control Module: Ugyanez a vezérlőegység a Tohatsu-modellnevekben, azonos funcióhalmazsal.
Mit tudsz csinálni
- Hibakódok olvasása: A motorvezérlés hibaemlékeztetőjét olvasni, a detektált hiba leírásával.
- Mérési értékek megtekintése: A motorvezérléshez csatlakoztatott érzékelők aktuális értékeit.
- Alkatrészek vezérlése: Aktív tesztek a motorvezérlésen, az injektálás és gyújtás közvetlen tesztjeit is beleértve.
- Élő nyomon követés: Értékek valós idejű figyelése a motor futása közben.
Kompatibilis járművek és alkalmazások
A csatlakozó a meghatározó, nem a modell. Ez a kábel minden Mercury vagy Tohatsu külsőmotorra, amely a 10-20 LE teljesítménykategóriaban van és rendelkezik a 6-tüskés diagnosztikai csatlakozóval, illeszkedik. Az alábbi modelleket a Jaltest Marine dokumentációja sorolja fel; a pontos csatlakozót a motorháztető alatt helyileg ellenőrizned kell.
Mercury:
- 15 FourStroke — vezérlőegység ECM by Tohatsu
- 20 FourStroke
- 15 SeaPro
Tohatsu:
- MFS 15 — vezérlőegység ECM (Engine Control Module)
- MFS 20
- MFS 9.9
Csomag tartalma
- 1x Jaltest (JDC632A) | Mercury/Tohatsu 6-tüskés OBD - 16-tüskés OBD2 Adapter kábel | Motorcsónak
Műszaki adatok
| Specifikáció | Leírás |
|---|---|
| Márka | Jaltest (Cojali) |
| Hivatkozási szám | JDC632A |
| Típus | Adapter kábel |
| Alkalmazás | Mercury és Tohatsu außenbordjesztik, 10-20 LE |
| Hossz | Nincs megadva |
| Csatlakozás az eszköz oldalán | 6-tüskés OBD |
| Interfész | 16-tüskés OBD2 |
| Vezérlőegységek | ECM by Tohatsu / ECM (Engine Control Module) |
| Szegmens | Motorcsónak (hajó) |
| Jaltest modul | Jaltest Marine |
| Kabelkészlet része | Nem alkalmazható |
| Szükséges a használathoz | Jaltest Link |
