Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | JLG/Haulotte 4-tűs OBD – 26-tűs DB26 Adapter kábel | Emeléstechnika és mozgatástechnika

€162,95 áfával
€134,67 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

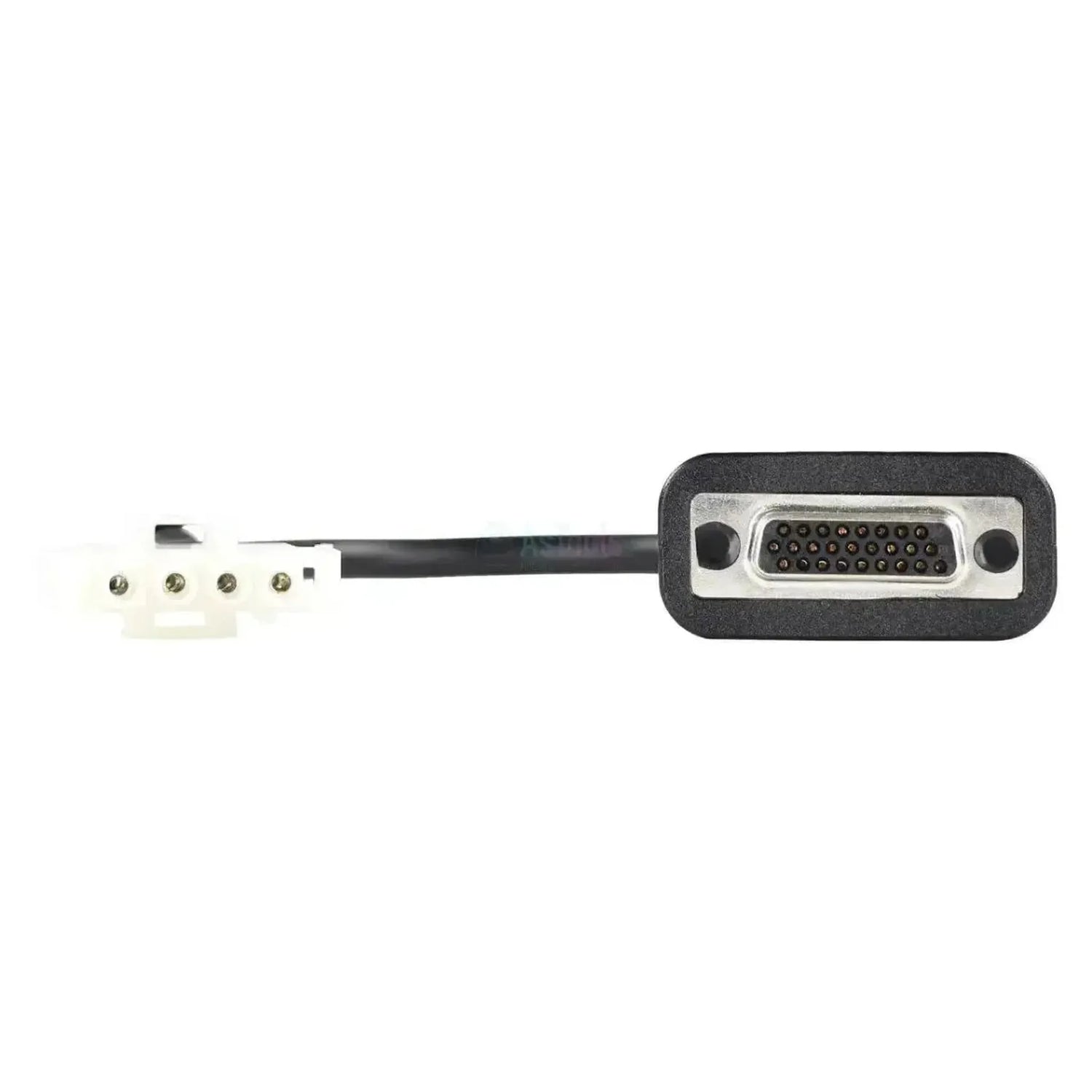

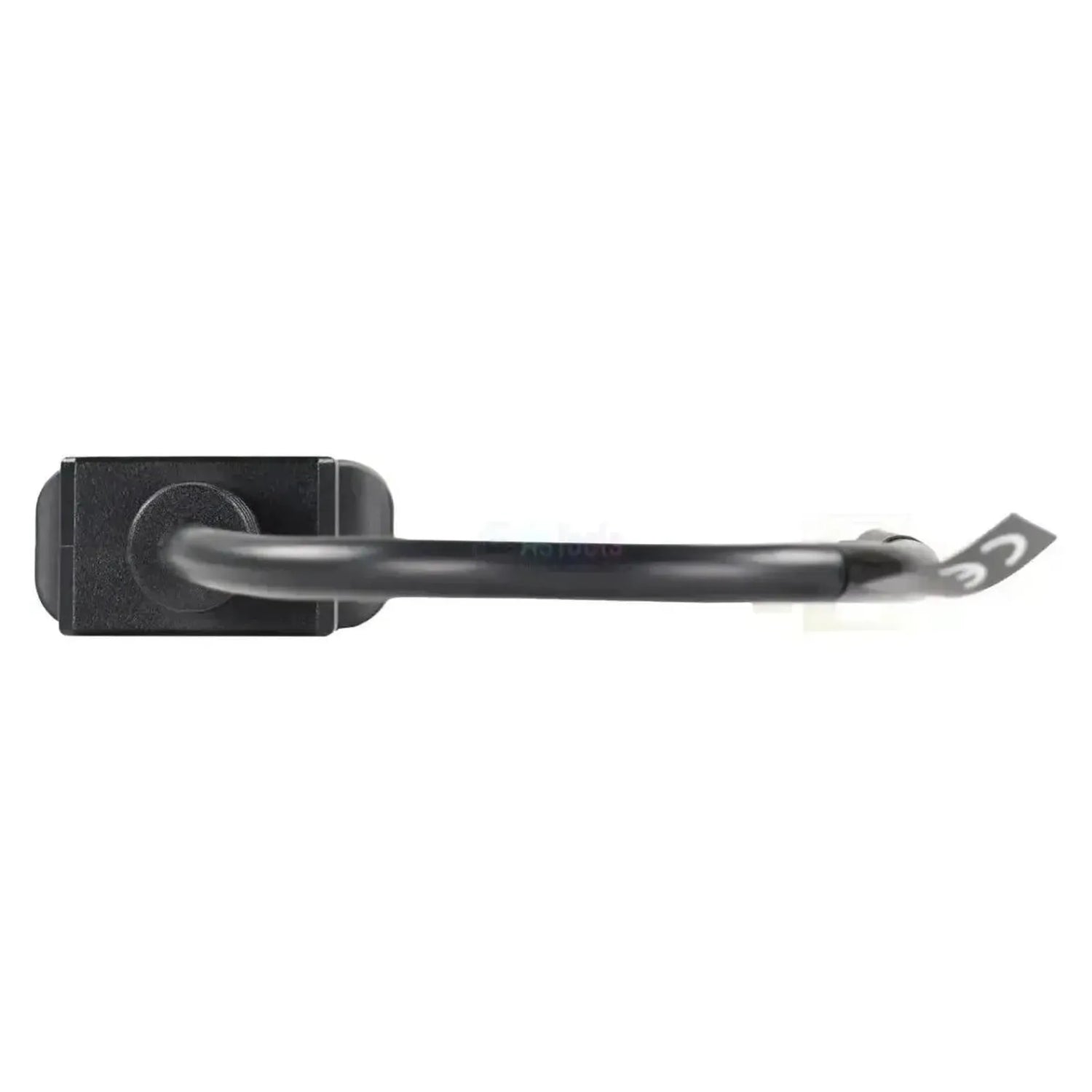

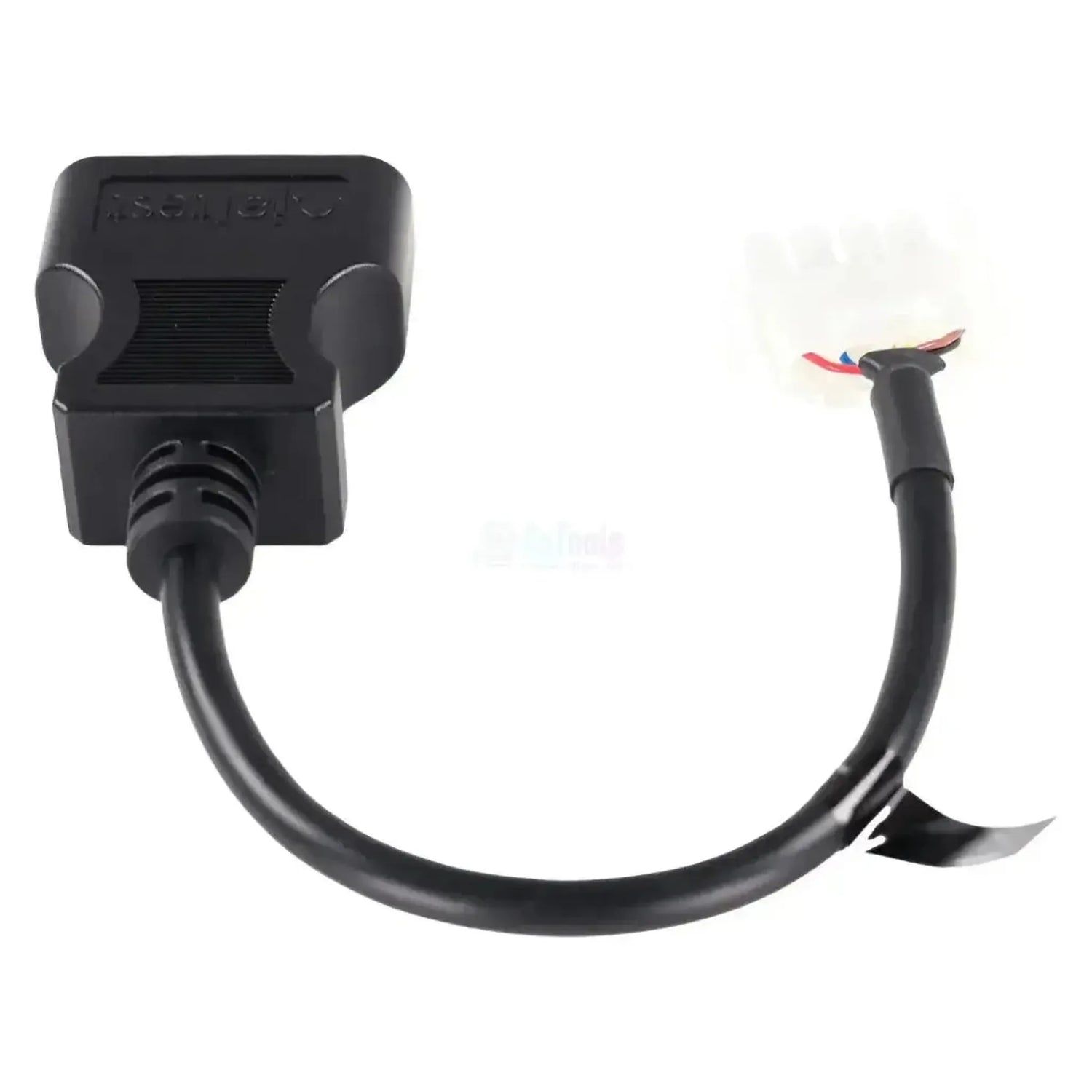

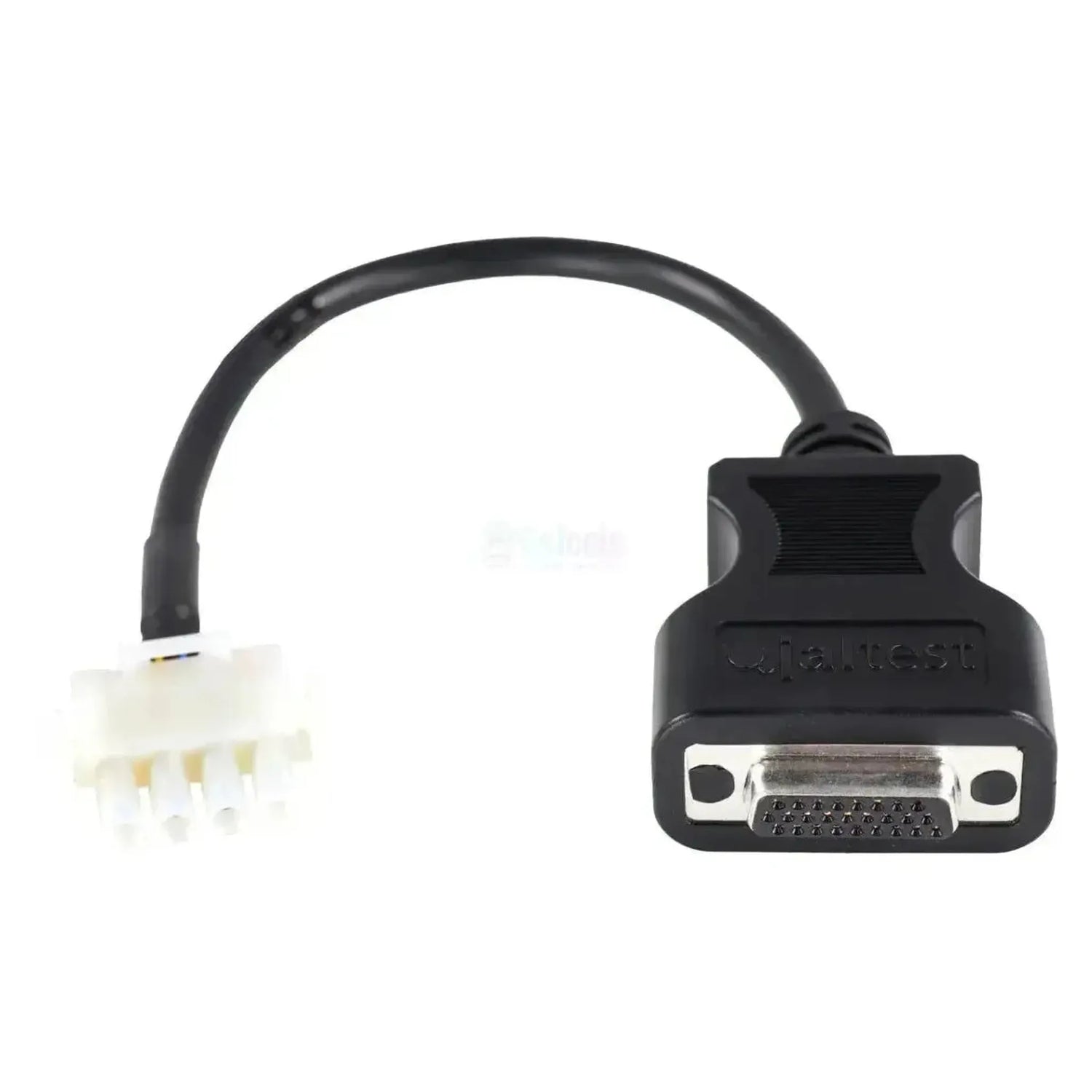

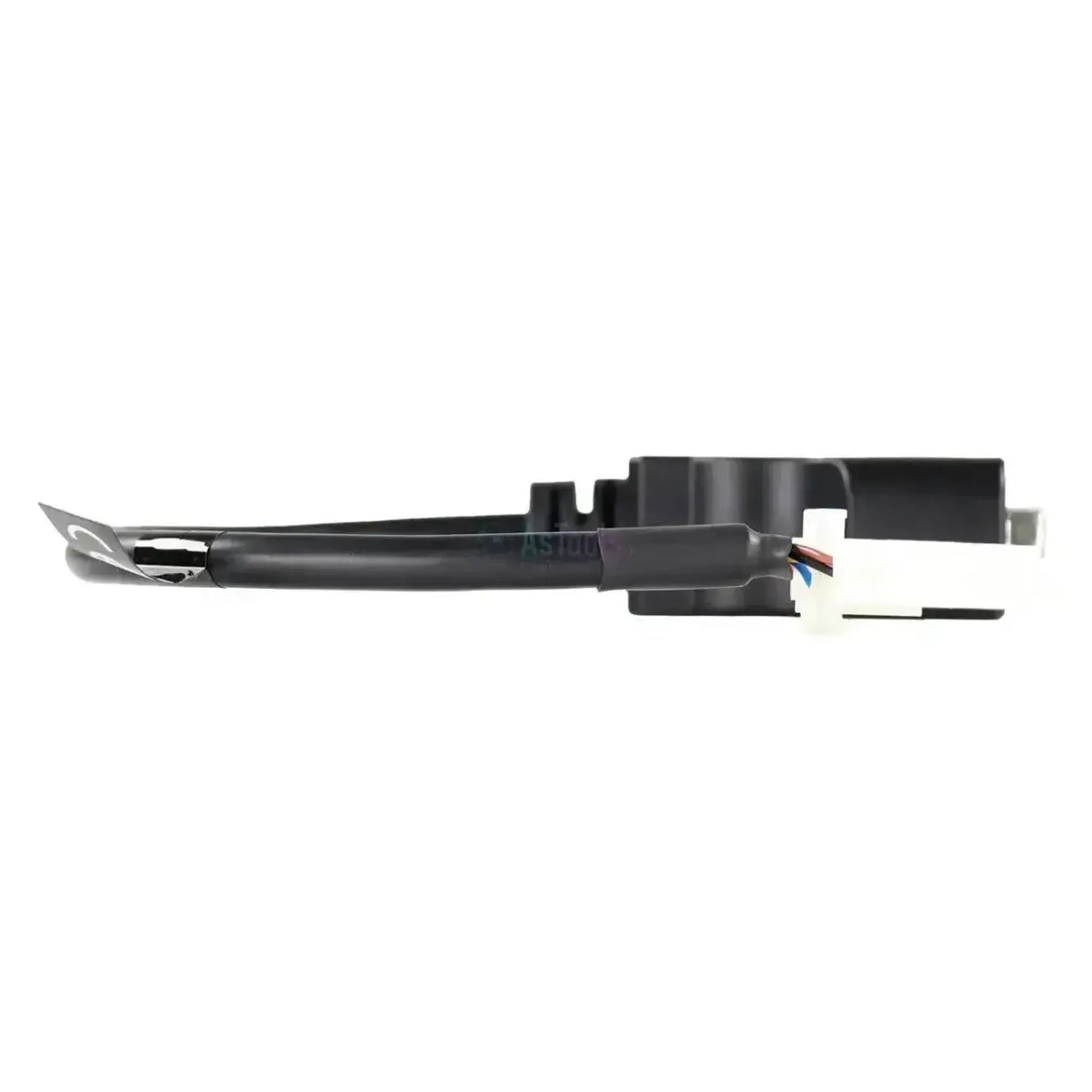

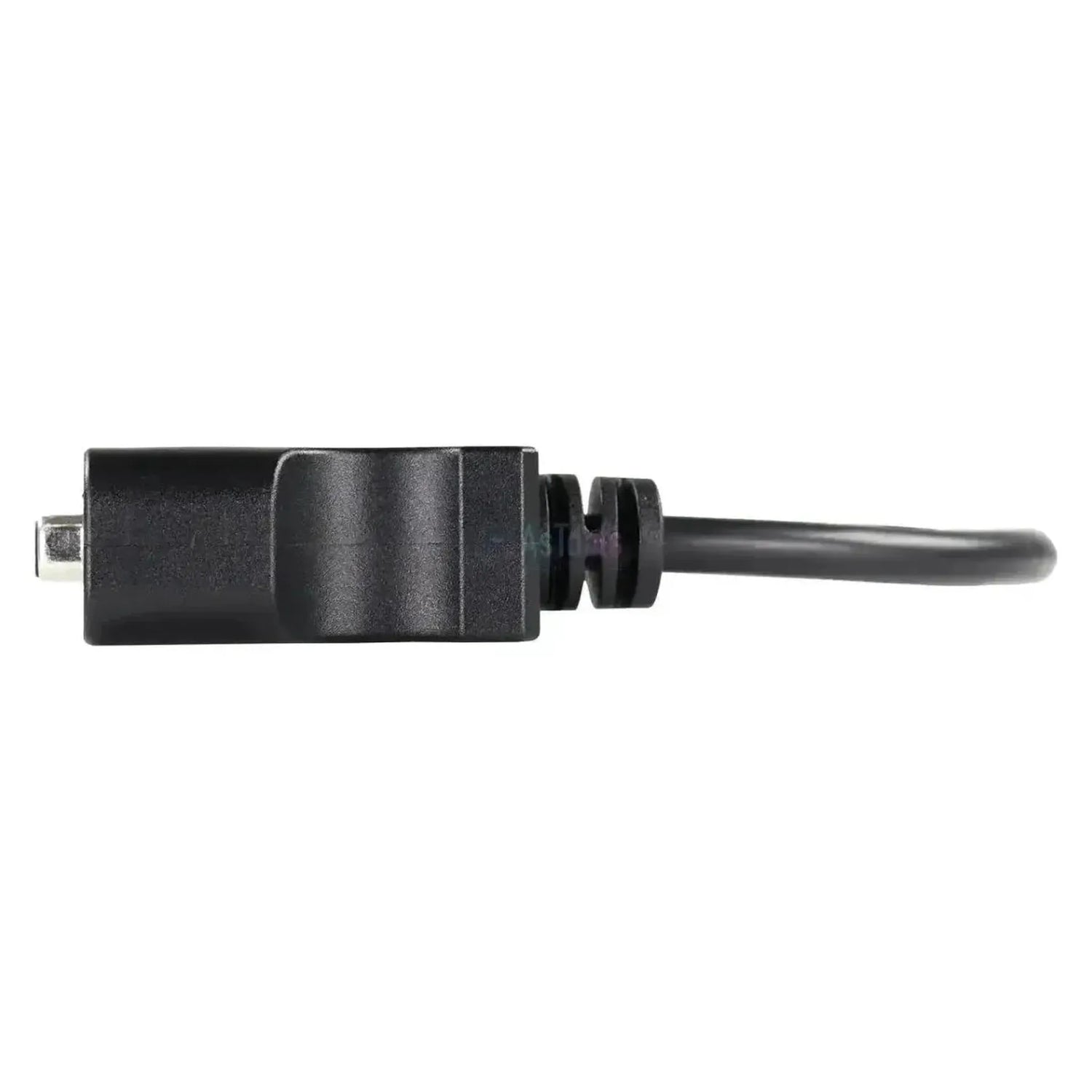

De Jaltest JDC549.9 brengt de 4-pins diagnoseaansluiting van JLG- en Haulotte-hoogwerkers rechtstreeks naar de 26-pins DB26-ingang van de Jaltest Link V9. Aan de machinezijde zit een melkwitte rechthoekige stekker met vier ronde bussen en een vergrendellip; de DB26-koppeling past op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Het snoer meet 28 tot 30 cm.

Achter die verbinding opent de Jaltest-software de hydrauliekregeling en de motorregeling: HYDRAULICS op de JLG-schaarhoogwerkers, HYDRAULICS (CAN) op de Haulotte-hoogwerkers, en aan de motorkant de Deutz-regelingen EMR2 tot en met EMR5, de Kubota E-CDIS, de Kohler-regelingen en de EControls ECM 4G van de benzine- en gasuitvoeringen. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Gaat rechtstreeks op de 26-pins DB26-ingang van de Jaltest Link V9, zonder 16-pins tussenstuk.
✔Dekt JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers met dezelfde vierpolige stekker.
✔Bij de schaarhoogwerkers geeft de HYDRAULICS-regeling het volledige functiepakket, inclusief diagnosewaarschuwingen en aanvullende acties.
✔Volgt de motorleverancier: Deutz (EMR2 t/m EMR5), Kubota (E-CDIS), Kohler en EControls staan alle in dezelfde dekking.

AANDACHTSPUNTEN

✕Op de grotere JLG-knikhoogwerkers staat de hydrauliekregeling zonder ondersteunde functies in de tabel.
✕Welke motorregeling aanwezig is, hangt af van de motorleverancier; stel dat eerst vast voordat u een storing zoekt.
✕De DB26-stekker hoort bij de Jaltest Link V9; op een interface met een 16-pins ingang sluit deze kabel niet aan.
✕Haulotte-machines met de dubbele 6+6-pins aansluiting hebben de JDC559A nodig.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de hydrauliekregeling en de motorregeling van de hoogwerker. Welke eenheden aanwezig zijn, verschilt per model en motoruitvoering.

Regeleenheden die u kunt benaderen

  • HYDRAULICS: JLG-schaarhoogwerkers, volledig.
  • HYDRAULICS (CAN): Haulotte-hoogwerkers.
  • Deutz EMR2 t/m EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: Commonrail, met aanvullende acties.
  • ECM Kohler: Ook Stage V, commonrail.
  • EControls ECM 4G: Benzine- en gasuitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: E-CDIS, EMR4 en schaar-hydrauliek.
  • Waarschuwingen: Hydrauliek JLG-schaarhoogwerkers.

Zo gebruikt u hem

  1. Stekker zoeken: Bij JLG achter het accudeksel bij het grondpaneel.
  2. Aansluiten: Steek de JDC549.9 in de 4-pins stekker.
  3. Link koppelen: Zet de DB26-kant op de Jaltest Link V9.
  4. Contact aan: Schakel de machine in.
  5. Uitlezen: Kies JLG of Haulotte en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel sluit aan op de 4-pins diagnosepoort van JLG-hoogwerkers en -verreikers en op de gelijke aansluiting van Haulotte-hoogwerkers. Onderstaande series voert Jaltest MHE in de dekking; het bouwjaar is niet bepalend.

JLG:

  • ES-serie schaarhoogwerkers: 1930ES, 2630ES, 3246ES, 2646E2.
  • RT-serie ruwterrein-schaarhoogwerkers: RT 2669, RT 3369, RT 4069, RT 5394.
  • Knik- en telescoophoogwerkers: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Verreikers: 1055, 1075, 3507-3614, 4008-4017.
  • Toucan-serie verticale masten: 10E, 20E, 26E, 32E.

Haulotte:

  • HA-serie knikhoogwerkers: HA12, HA16, HA20, HA26, HA32, HA41.
  • H-serie en HT-serie: Schaar- en telescoophoogwerkers.
  • Compact, Star en Optimum: Compact 10/12 DX, Star 6/8/10 en Optimum 8.
💡
Goed om te weten: De vierpolige stekker is melkwit en rechthoekig met een vergrendellip; bij JLG zit hij achter het accudeksel naast het bedieningspaneel op grondniveau. Heeft uw Haulotte-machine twee zespolige aansluitingen naast elkaar, dan is de JDC559A de juiste kabel. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • MHE belső szállítás
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Emelő- és daruberendezés

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
26 pólusú DB26
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
4 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
Végrehajthatók-e a Jaltest által vezérlőegységenként kínált további eljárások, például tesztek vagy betanítási eljárások.További eljárások

Használat

Hivatkozási szám
JDC549.9

További műszaki adatok

Toepassing
JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers
Regeleenheden
HYDRAULICS en HYDRAULICS (CAN) (hydrauliekregeling), EMR2 t/m EMR5, E-CDIS, ECM Kohler en EControls ECM 4G (motorregeling)
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
