Jaltest  |  SKU: MDC02

Jaltest (MDC02) | Knorr-Bremse 4 tűs EBS – 16 tűs OBD2 átalakítókábel | Teherjármű

€109,95 áfával
€90,87 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

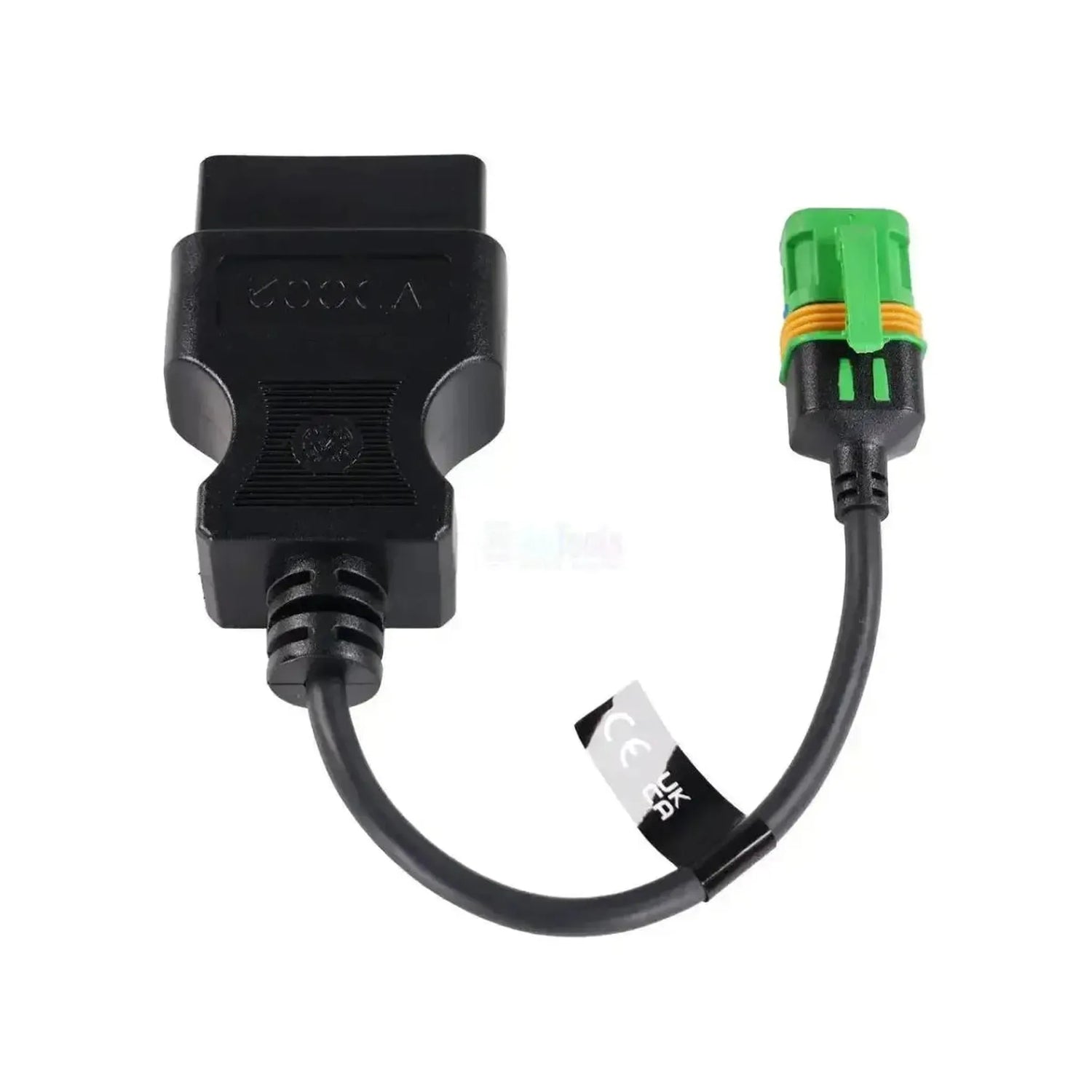

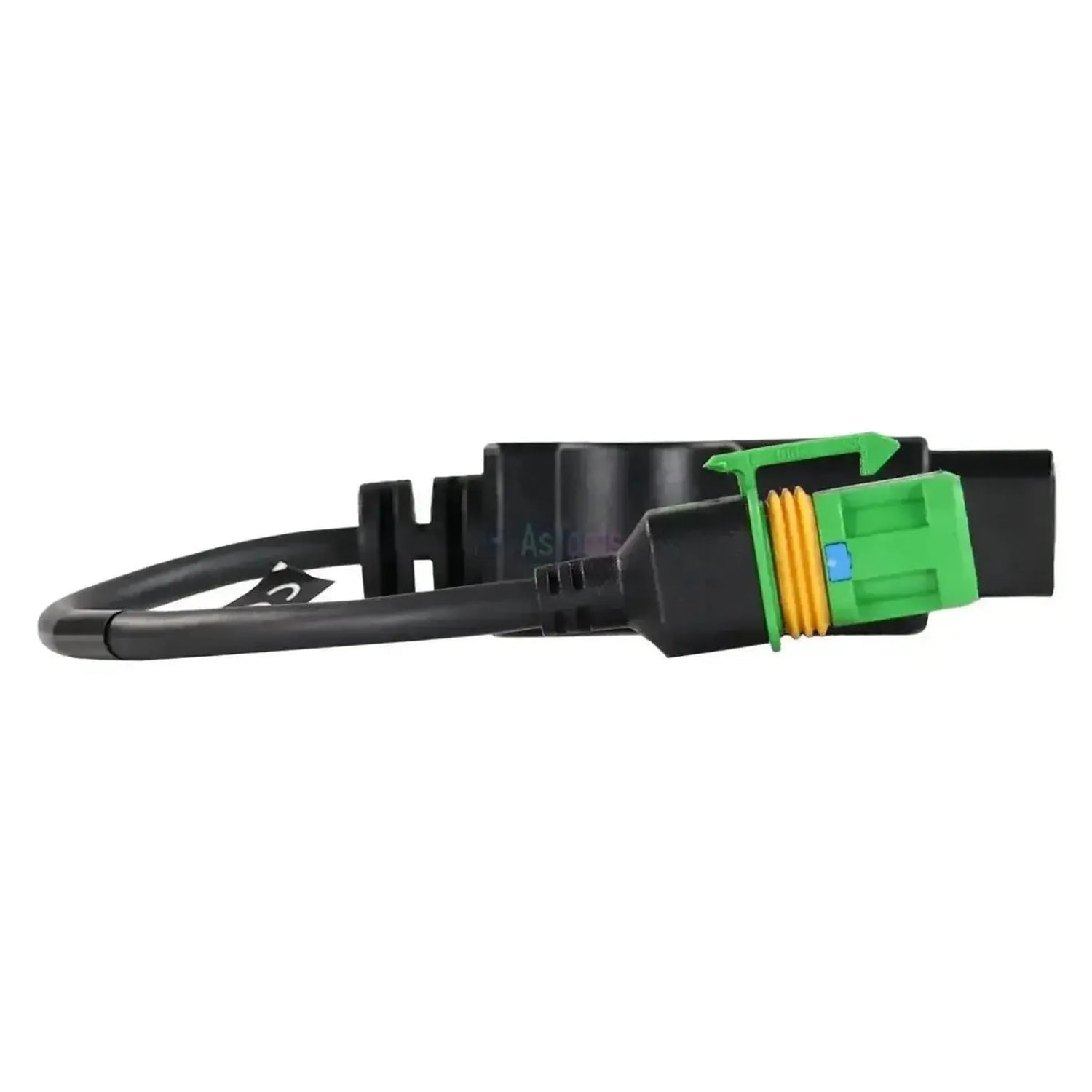

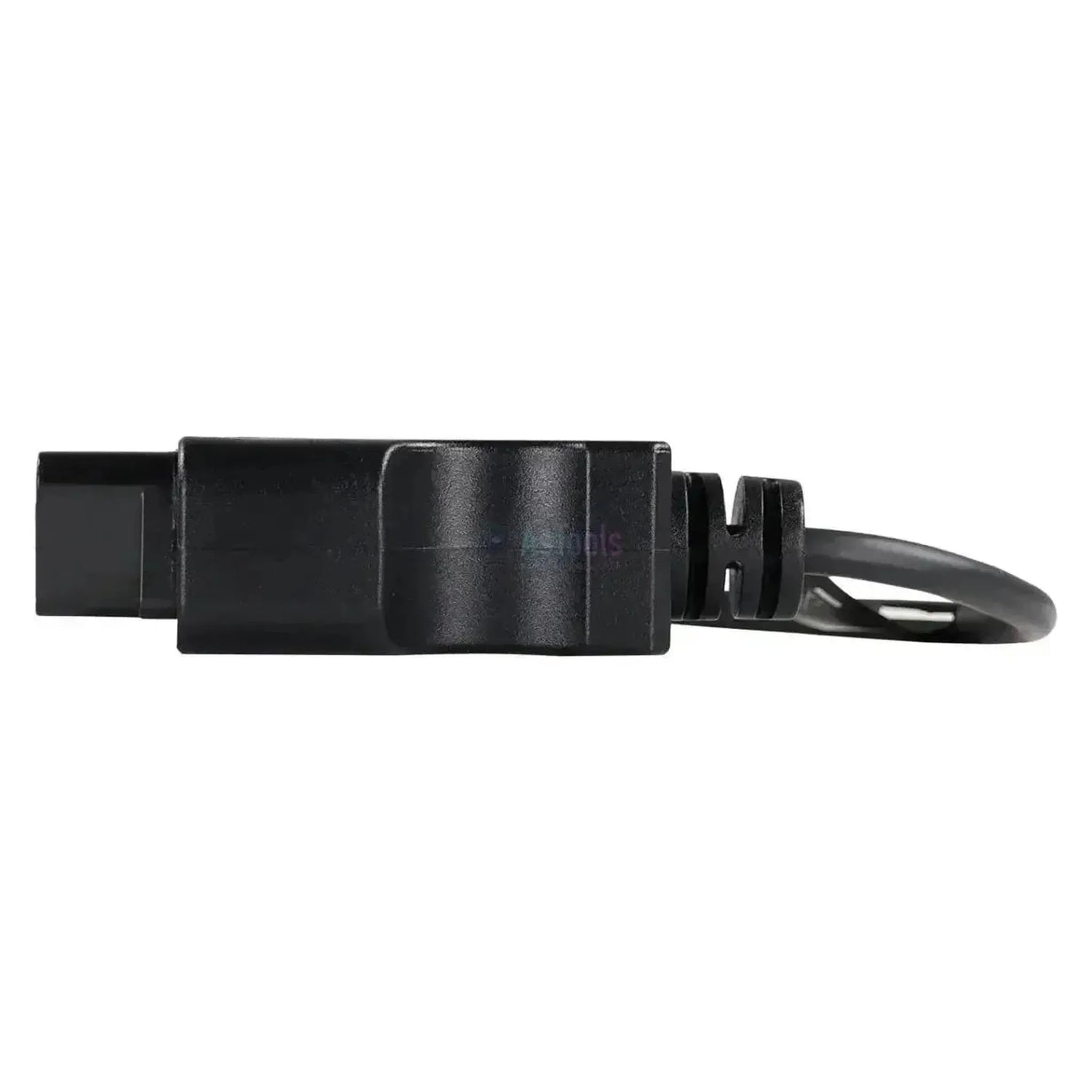

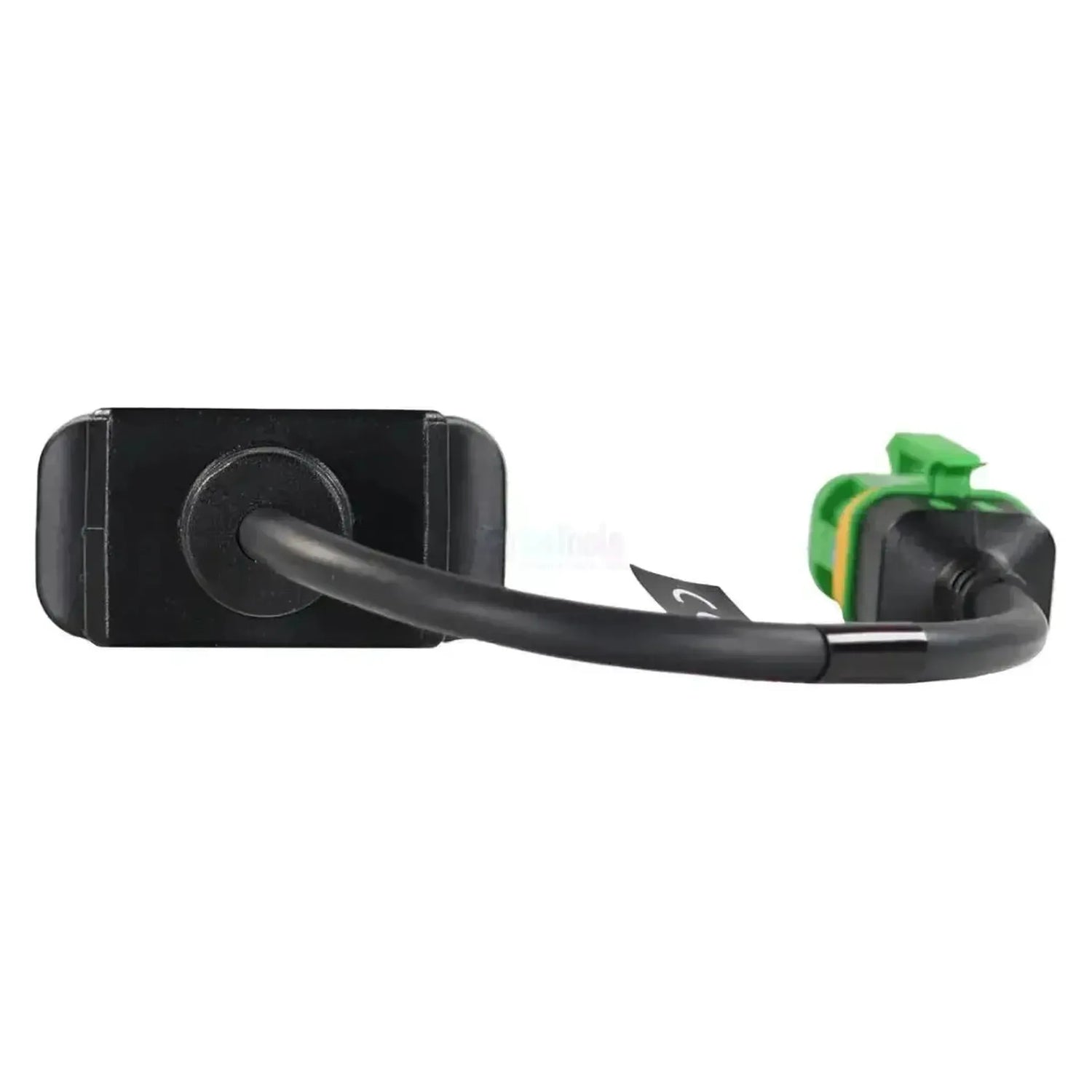

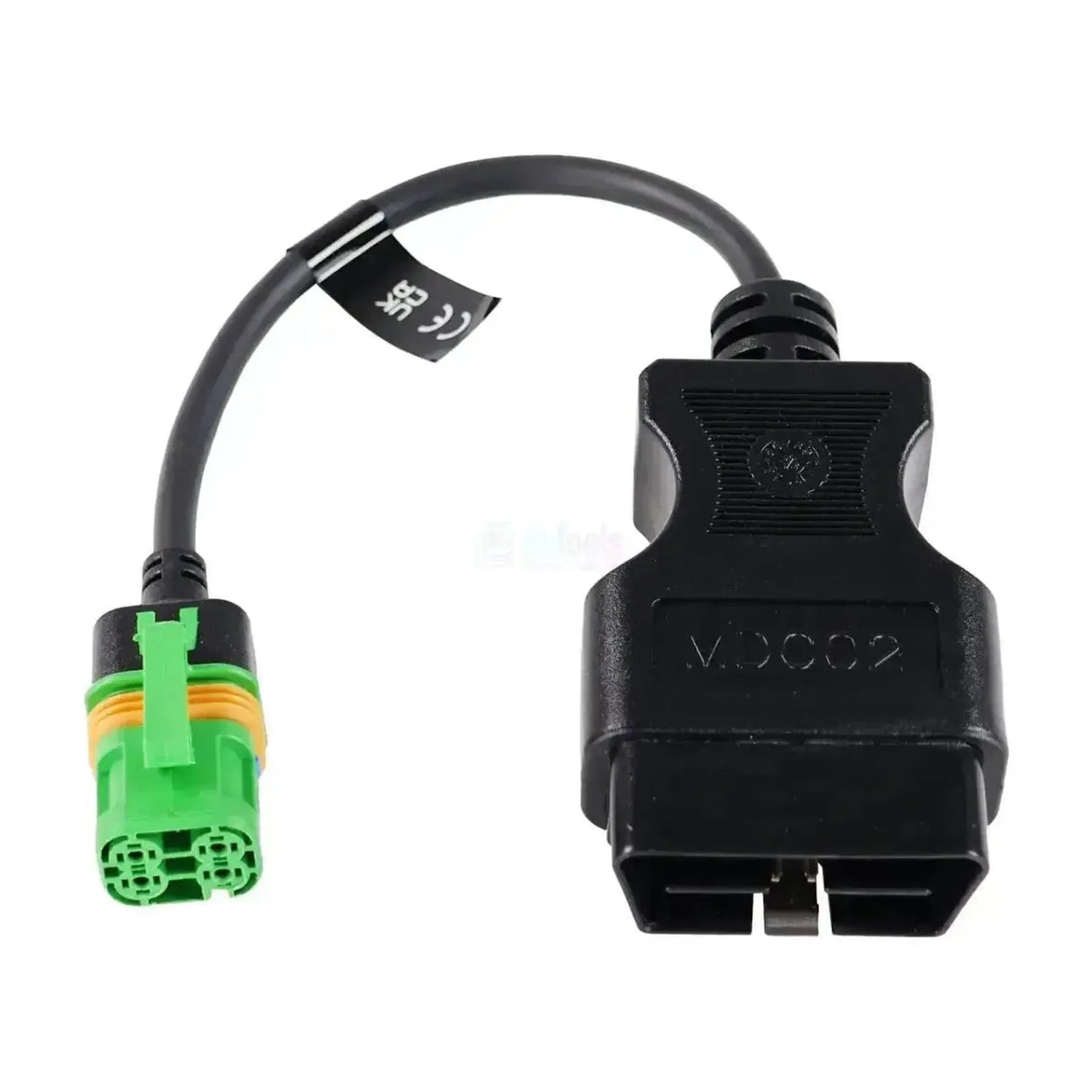

Az Jaltest MDC02 a tesztkábel, amely a MAN-járművek Knorr-Bremse modulján található zöld 4-tűs EBS-csatlakozó (két sor, soronként kettő) és a Jaltest ETM 16-tűs OBD2 csatlakozója közé csatlakozik. A modulhoz közvetlenül csatlakoztatja, nem a jármű diagnosztikai csatlakozójához. A kábel hossza 24–26 cm.

Ezzel a csatlakozással a Jaltest ETM maga építi fel a kommunikációt a modulátorral, mintha ő lenne a vezérlőegység. Így megállapítható, hogy az alkatrész valóban hibás-e, vagy a hiba a kábelezésben vagy a vezérlőegységben van. Ehhez a kábel mellett magára az ETM-re is szüksége van, ETM-licenccel és érvényes CV- vagy Modular szoftverlicenccel.

PLUSZPONTOK

✔A MAN-járművek Knorr-Bremse EBS moduljaihoz készült, így nincs szükség improvizálásra külön mérőtűkkel.
✔Az alkatrészt a vezérlőegységtől függetlenül éri el: az ETM maga építi fel a kommunikációt.
✔Elkerülhető a felesleges szerelés: ha a modulátor jól működik, nem kell leszerelni.
✔Lehetővé teszi az EBS-modulátor speciális diagnosztikáját és a End of Line-tesztet.

FIGYELMEZTETÉSEK

✕Kizárólag a Jaltest ETM-mel működik; a járműdiagnosztikához a Jaltest Linken keresztül ez a kábel nem használható.
✕Az ETM-hez ETM-licenc és érvényes CV- vagy Modular szoftverlicenc szükséges; más modulok nem kombinálhatók az ETM-mel.
✕Az ETM nem működik a Jaltest kézi szkennereken; PC-ről vagy laptopról kezelhető.
✕A MAN-en kívüli Knorr-Bremse EBS-modulok ezzel a kábellel nem érhetők el; ezekhez a MDC04 és a MDC05 való.

Alkalmazások és funkciók

Ezen a kábelen keresztül a Jaltest ETM közvetlenül kommunikál az alkatrésszel, a jármű vezérlőegységének közbeiktatása nélkül. Alább az látható, mely komponenseket éri el így az ETM, és mit állapíthat meg ezzel a műhelyben.

Amit a Jaltest ETM lefed

  • Wabco EBS-modulátor: 1., 2. és 3. generáció.
  • Knorr-Bremse EBS-modulátor: 2. és 3. generáció.
  • Trailer control: Knorr-Bremse, pótkocsifék.
  • Kerékfordulatszám-érzékelők: Induktív, ABS és EBS.
  • Fékbetét-kopás: Érzékelők a betétvastagsághoz.

Amit elvégezhet

  • Izolált tesztelés: Az ETM átveszi az ECU szerepét.
  • Hiba megállapítása: Alkatrész vagy rendszer.
  • Modulátor mérése: Speciális diagnosztika.
  • End of Line-teszt: Megerősíti, hogy az alkatrész működik.

Használat

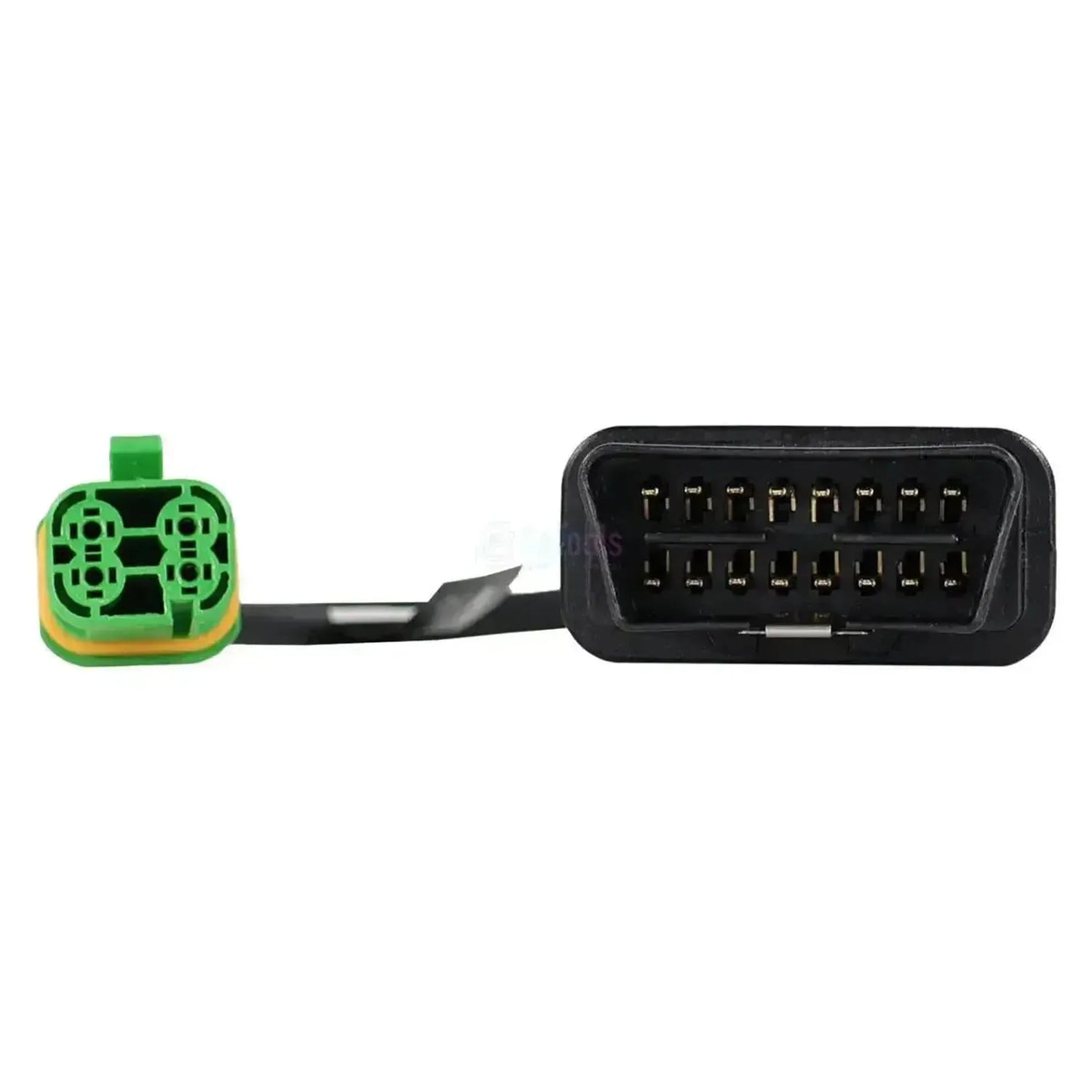

  1. Csatlakozó ellenőrzése: Zöld, 4-tűs, két sor, soronként kettő.
  2. A modulon: Csatlakoztassa az MDC02-t az EBS-modulra.
  3. ETM csatlakoztatása: OBD2-oldal a Jaltest ETM-re.
  4. Táplálás: Az ETM a jármű akkumulátorából kap áramot.
  5. Teszt indítása: Diagnosztika vagy End of Line-teszt.

Kompatibilis modulok és alkalmazások

A meghatározó a modul és a csatlakozó színe, nem a jármű. Ez a kábel a MAN-járművek Knorr-Bremse EBS moduljaihoz való, a zöld 4-tűs csatlakozóval. A modulra csatlakoztatja, nem a fülkében lévő diagnosztikai csatlakozóra.

MAN:

  • Knorr-Bremse EBS-modulok: Zöld 4-tűs csatlakozóval (2x2).

Más kivitelek:

  • Szürke csatlakozó: Ehhez a MDC03 való.
  • Knorr-Bremse MAN-en kívül: Ehhez a MDC04 és a MDC05 való.

Amire még szüksége lesz

  • Jaltest ETM: Maga a tesztmodul. A Jaltest Link V9-hez ez a 70001007 cikkszámú ETM-interfész; a teljes ETM-készlet a 70001008.
  • ETM-licenc: Ez nélkül az ETM nem indul el. Az éves meghosszabbítás cikkszáma 29701.
  • Érvényes Jaltest szoftverlicenc: CV-licenc vagy Modular-licenc. Más modulok nem kombinálhatók az ETM-mel.
  • Futamidő: Az ETM hardvere, szoftvere és licence a Jaltest szoftverlicenc lejárati dátumával egyezik meg. Ha ez a licenc egy évnél tovább érvényes, csak a hátralévő időszakért fizet. Amint a Jaltest-licenc lejár, az ETM a meghosszabbításig nem működik.
  • Táplálás: Az ETM a jármű akkumulátoraiból kap áramot.
💡
Jó tudni: Ennek a kábelnek a csatlakozója zöld, az MDC03-é szürke. A csatlakozót illessze a modulátorra a fotó mellett, és színre válasszon. Rendelés előtt ellenőrizze azt is, meddig érvényes a Jaltest szoftverlicencje.

Csomag tartalma

  • 1x Jaltest (MDC02) | Knorr-Bremse 4 tűs EBS - 16 tűs OBD2 átalakítókábel | Haszongépjármű

Műszaki adatok

Általános

A kábel vagy készlet gyártója. Így ellenőrizheti, hogy illeszkedik-e az Ön Jaltest berendezéséhez.Márka
Jaltest (Cojali)
A termék típusa: alkatrész-tesztkábel, adapter, interfészkábel vagy teljes készlet.Termék típusa
Tesztkábel

Csatlakozók

A csatlakozó, amellyel a kábel a Jaltest ETM-hez vagy Linkhez csatlakozik. Illeszkednie kell az Ön készülékéhez.Interface oldali csatlakozó
16 tűs OBD2
Az alkatrészre vagy a modulátorra kerülő csatlakozó. Ez határozza meg, mely alkatrészhez csatlakoztathatja a kábelt.Alkatrész oldali csatlakozó
Zöld 4 pólusú csatlakozó (2x2)

Tesztfunkciók

Az ETM átveszi a vezérlőegység szerepét. Így megállapíthatja, hogy maga az alkatrész hibás-e, vagy a hiba máshol keresendő.Alkatrész tesztelése járművön kívül
Záró ellenőrzés, amellyel megerősítheti az alkatrész megfelelő működését, például javítás után.End of Line teszt (EOL)

Licenc

Melyik Jaltest licenc szükséges az ETM ezzel a kábellel történő használatához. Megfelelő licenc nélkül nem működik.Szükséges szoftverlicenc
  • CV
  • Modular
Az ETM-készlet tartalmazza-e már ezt a kábelt. Ha nem, kiegészítésként külön megvásárolhatja.Az ETM-készlet része

Méretek

A kábel hossza. Hosszabb kábellel kényelmesebben hozzáfér az alkatrészhez.Kábelhossz
24-26 cm
Hivatkozási szám
MDC02
ETM-licenc megújítása
29701 (Jaltest ETM, hosszabbítás 1 évre)
Jaltest modul
Jaltest ETM
Vezérlőegységek
EBS-modulátor

További műszaki adatok

Alkalmazás
Knorr-Bremse EBS-modulok MAN járművekben
Interfész
Jaltest Link V8.1 és V9
Szegmens
Haszongépjármű
A kábelkészlet része
ETM-készlet (70001008)
Használathoz szükséges
Jaltest ETM ETM-licenccel és érvényes CV- vagy Modular szoftverlicenccel
Nem elérhető a következőhöz
A Jaltest kézi szkennerek
