Jaltest  |  SKU: MDC05

Jaltest (MDC05) | Knorr-Bremse 4-tüskés EBS – 16-tüskés OBD2 Adapter kábel | Tehergépjármű

€103,95 áfával
€85,91 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

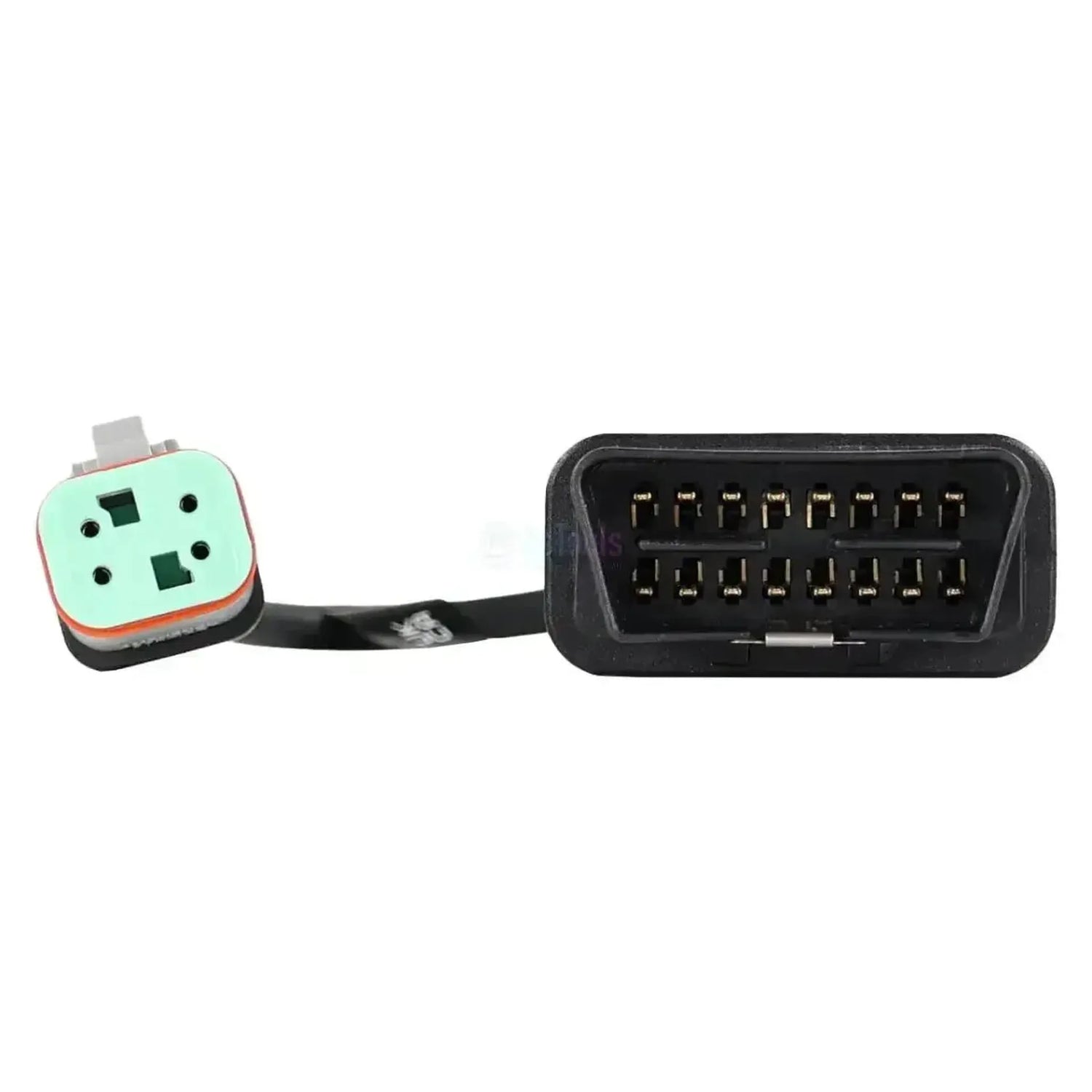

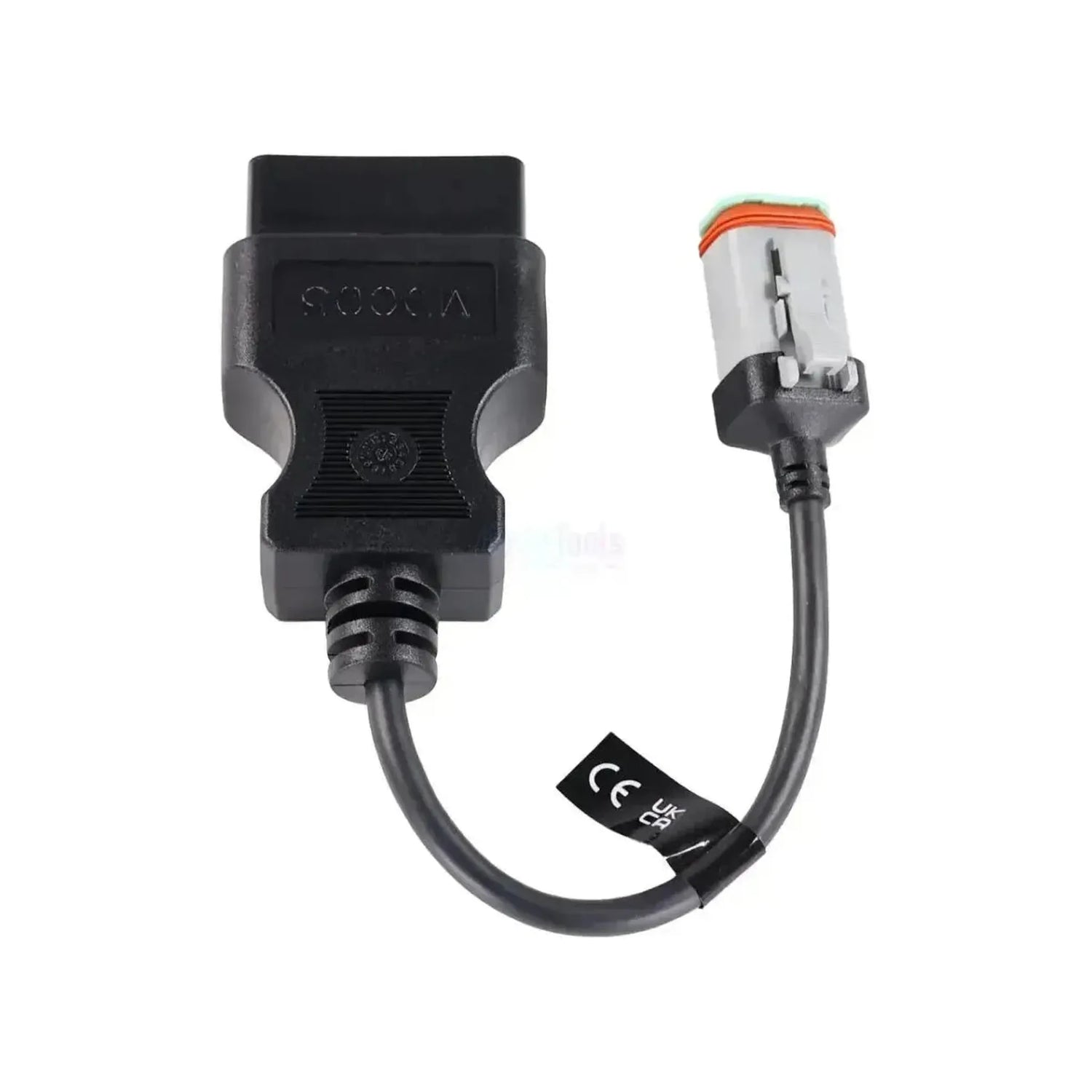

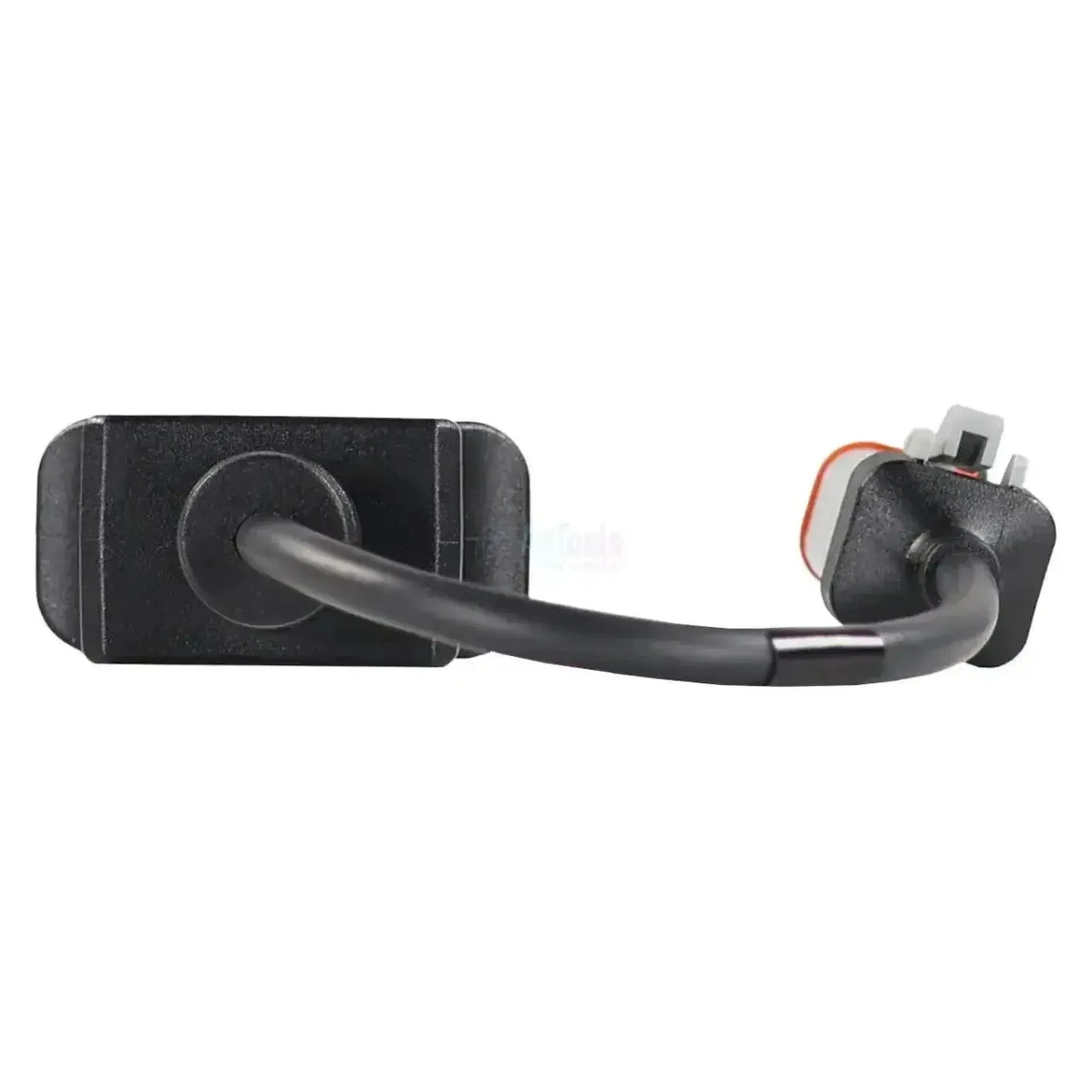

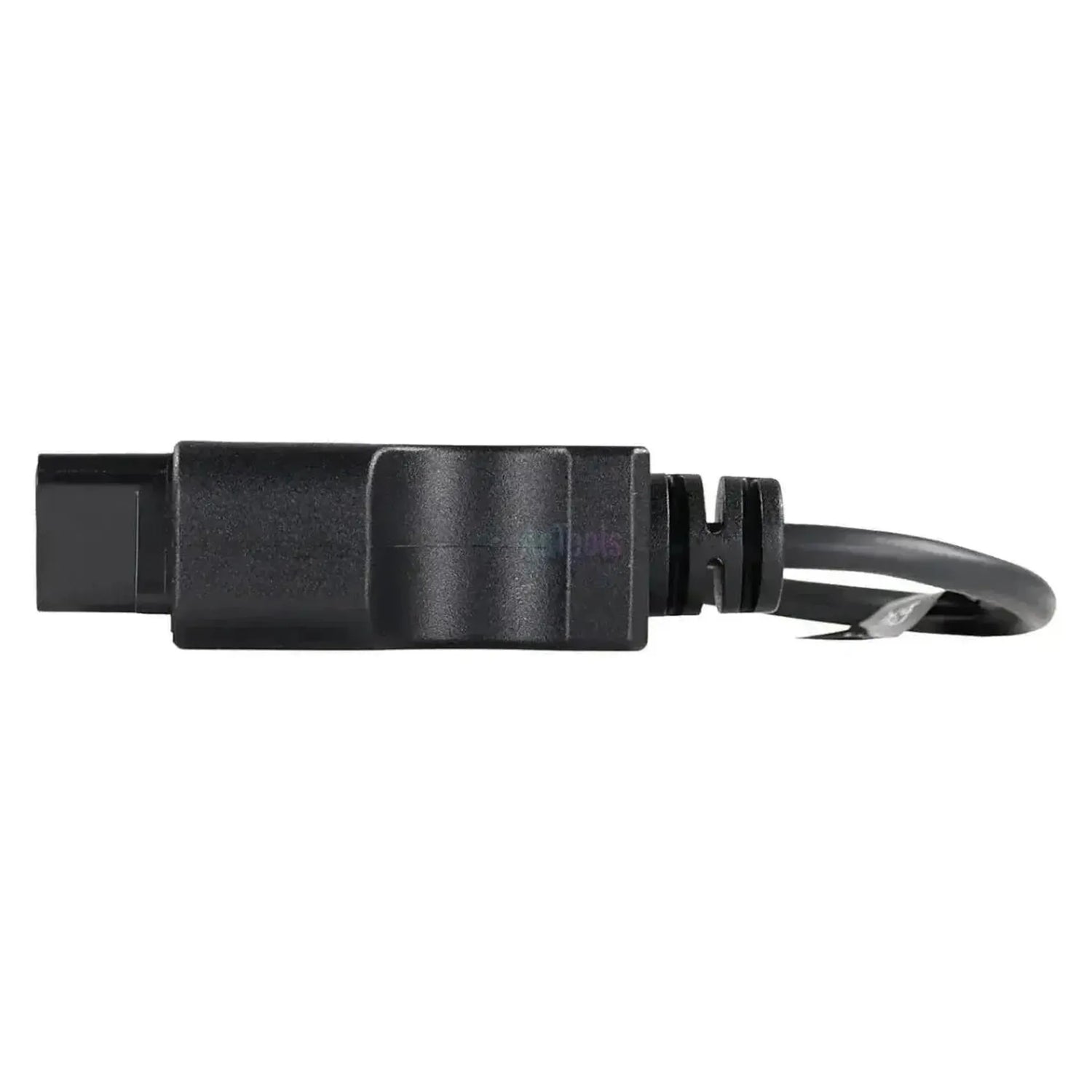

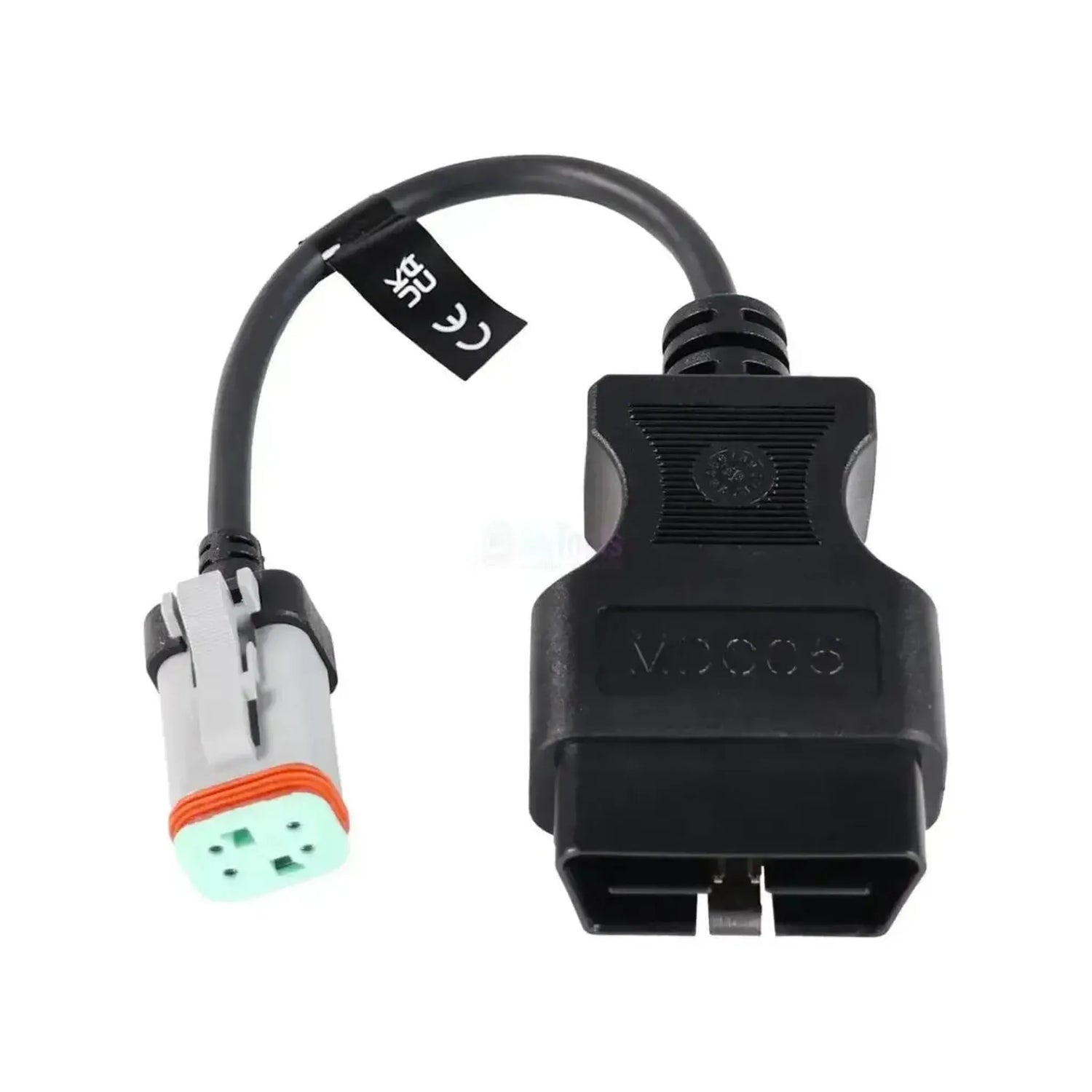

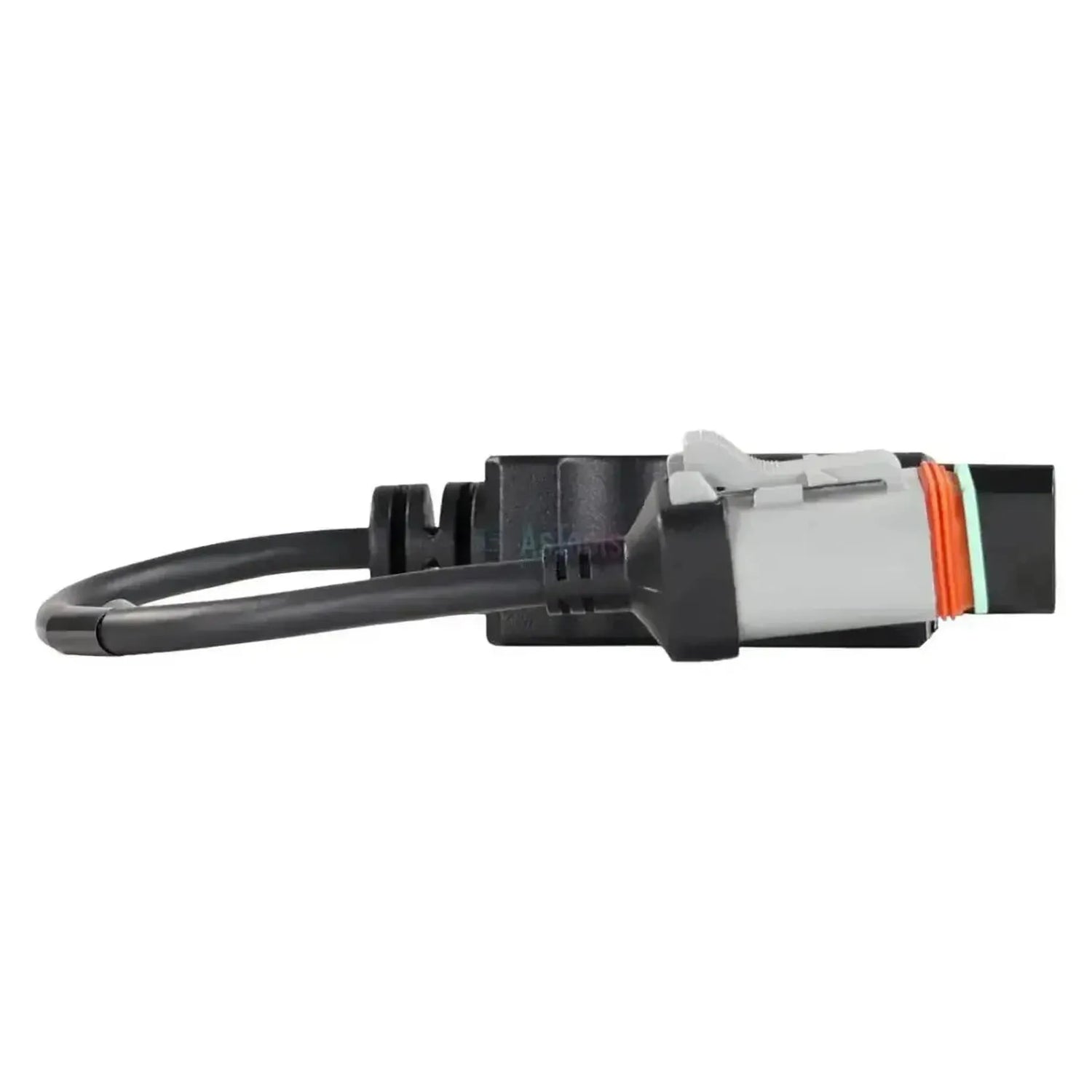

De Jaltest MDC05 is de testkabel tussen de 4-pins EBS-aansluiting van een Knorr-Bremse EBS-module, met uitzondering van MAN, en de 16-pins OBD2-aansluiting van de Jaltest ETM. Aan de modulezijde zit een 4-polige connector van het Deutsch-type met een grijze behuizing, een groene contacthouder, een oranjebruine afdichtring en een vergrendelbeugel die de stekker op zijn plaats houdt.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de Knorr-Bremse EBS-modules met uitzondering van MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕De MDC04 is dezelfde kabel met een grijze contacthouder en codering A en voor EBS in MAN gelden de MDC02 en MDC03; een verkeerd gekozen kabel past fysiek niet op de module.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-module: Knorr-Bremse, behalve MAN.
  • Aansluiting: Deutsch 4-polig, groene houder.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de kleur van de contacthouder, niet alleen het voertuigmerk. De MDC05 past op EBS-modules van Knorr-Bremse buiten MAN met een groene contacthouder.

Knorr-Bremse buiten MAN:

  • EBS-module: Deutsch-connector met groene contacthouder.

Andere aansluitingen:

  • MDC04: Zelfde kabel, grijze contacthouder met codering A.
  • MDC02 en MDC03: EBS-modules van Knorr-Bremse in MAN.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: Kijk naar de contacthouder in de Deutsch-connector op de module. Is die groen, dan is de MDC05 de juiste kabel; is hij grijs met codering A, dan heeft u de MDC04 nodig.

Verpakkingsinhoud

  • 1x Jaltest (MDC05) | Knorr-Bremse 4-pins EBS – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Műszaki adatok

Általános

A kábel vagy készlet gyártója. Így ellenőrizheti, hogy illeszkedik-e az Ön Jaltest berendezéséhez.Márka
Jaltest (Cojali)
A termék típusa: alkatrész-tesztkábel, adapter, interfészkábel vagy teljes készlet.Termék típusa
Tesztkábel
A Jaltest Link mely verziójával működik a kábel. Válassza az Ön műhelyében használt verziót.Jaltest Linkkel kompatibilis
  • Jaltest Link V8.1
  • Jaltest Link V9

Csatlakozók

A csatlakozó, amellyel a kábel a Jaltest ETM-hez vagy Linkhez csatlakozik. Illeszkednie kell az Ön készülékéhez.Interface oldali csatlakozó
16 tűs OBD2

Tesztfunkciók

Az ETM átveszi a vezérlőegység szerepét. Így megállapíthatja, hogy maga az alkatrész hibás-e, vagy a hiba máshol keresendő.Alkatrész tesztelése járművön kívül
Záró ellenőrzés, amellyel megerősítheti az alkatrész megfelelő működését, például javítás után.End of Line teszt (EOL)

Licenc

Melyik Jaltest licenc szükséges az ETM ezzel a kábellel történő használatához. Megfelelő licenc nélkül nem működik.Szükséges szoftverlicenc
  • CV
  • Modular
Az ETM-készlet tartalmazza-e már ezt a kábelt. Ha nem, kiegészítésként külön megvásárolhatja.Az ETM-készlet része

Méretek

A kábel hossza. Hosszabb kábellel kényelmesebben hozzáfér az alkatrészhez.Kábelhossz
24-26 cm
Hivatkozási szám
MDC05
ETM-licenc megújítása
29701 (Jaltest ETM, hosszabbítás 1 évre)
Jaltest modul
Jaltest ETM, a Jaltest CV vagy a Modular mellett

További műszaki adatok

Toepassing
Knorr-Bremse EBS-modules met uitzondering van MAN
Aansluiting machinezijde
4-polige Deutsch-connector met groene contacthouder
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
