Jaltest Marine (Jetski) diagnosztikai készülék

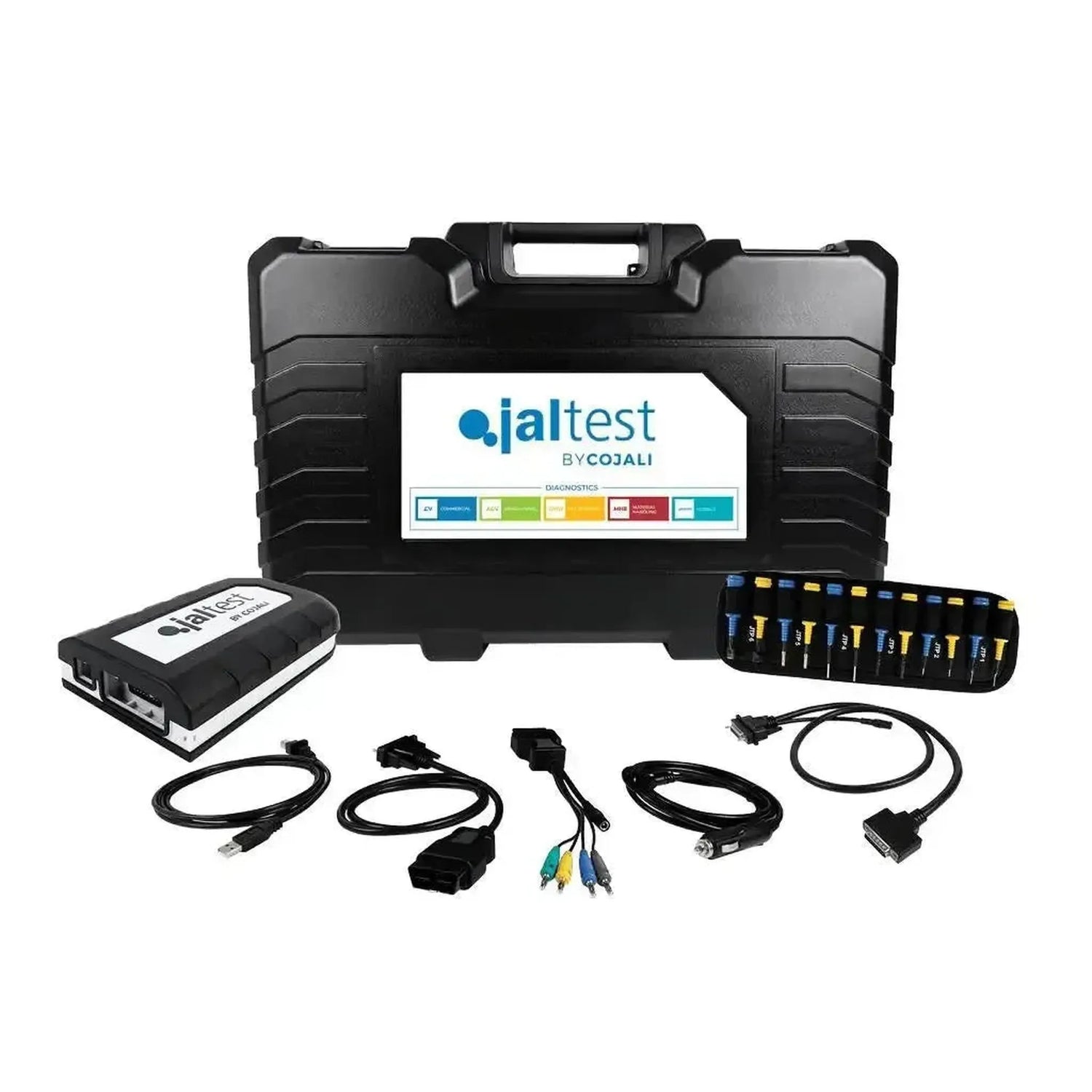

A csomag tartalma

A koffer a hardvert tartalmazza, amellyel létesíti a kapcsolatot, valamint a szoftver jogosultságokat, amelyek a Jetski-modult feloldják. A hardver megegyezik a külön készletben található 70001053-mal; a négy Marine diagnosztikai eszköz közötti különbség a szoftvermodulban van, nem a kofferben. Az alábbiakban minden alkatrészhez megtalálja annak leírását és referenciaszámát.

Hardver

• Jaltest Link V9 (70001015): A diagnosztikai interfész, amely a motor diagnosztikai csatlakozójára csatlakozik, 26 pólusú DB26 kábellel és USB-C a számítógéphez.
• Multipin Kit Jaltest Marine (70002007): Húsz multipin JTP01 és JTP10 között, mindegyik két színben, a csatlakozási kábel JTP101 és a táp kábel JDC10AM2 akkumulátor csipeszekkel. Ezzel közvetlenül egy csatlakozóba nyomhat, amelyhez nincs saját diagnosztikai kábel.
• OBD-kábel, 16-pólusú (JDC213.9): A standard kábel a szokásos diagnosztikai csatlakozóhoz.
• USB-C-kábel (JDC107.9B): A Link és a laptop közötti csatlakozás.
• 250 cm-es hosszabbító kábel (JDC100B): 26 pólusú DB26 csatlakozóval, a Link magán lévő széles csatlakozó. Kétfélészer olyan hosszú, mint a JDC100 az egyéb Jaltest kofferekben, mert a fedélzeten a motor ritkán van a laptop helyéhez közel.
• Koffer (70003015): A kompakt kivitel, 505 x 381 x 146 mm.

Szoftver

• Szoftver (74502005): Az egyszeri beszerzés, amely feloldja a Jetski-modult.
• Licenc aktiválása, tizenkét hónap (74502017): Az első év használatának joga.
• INFO Online Marine (29479): A szoftverhez kapcsolódó technikai információ. Benne van, nem külön vásárolható meg és 2026-ban ingyenes.
• Jaltest GRP: A Cojali műhelysoftvere az ügyfelek, járművek és jelentések számára.

A laptop és a tengeri kábelek nem tartoznak ide. Lásd az Kábelek és számítógép részt az oldal alabbinál.

Mely motorkészülékek és rendszerek esetén

A Jaltest Marine Jetski a víziscikit fedi le, amelyet a vízi sportban jetski-nek vagy PWC-nek is neveznek. Egy márka a listában azt jelenti, hogy van lefedettség, nem azt, hogy minden modell és gyártási év teljes mértékben támogatott. A kontinens szerinti felosztás a márka származási országára vonatkozik, nem a jelenlegi tulajdonosára.

Vízi járművek

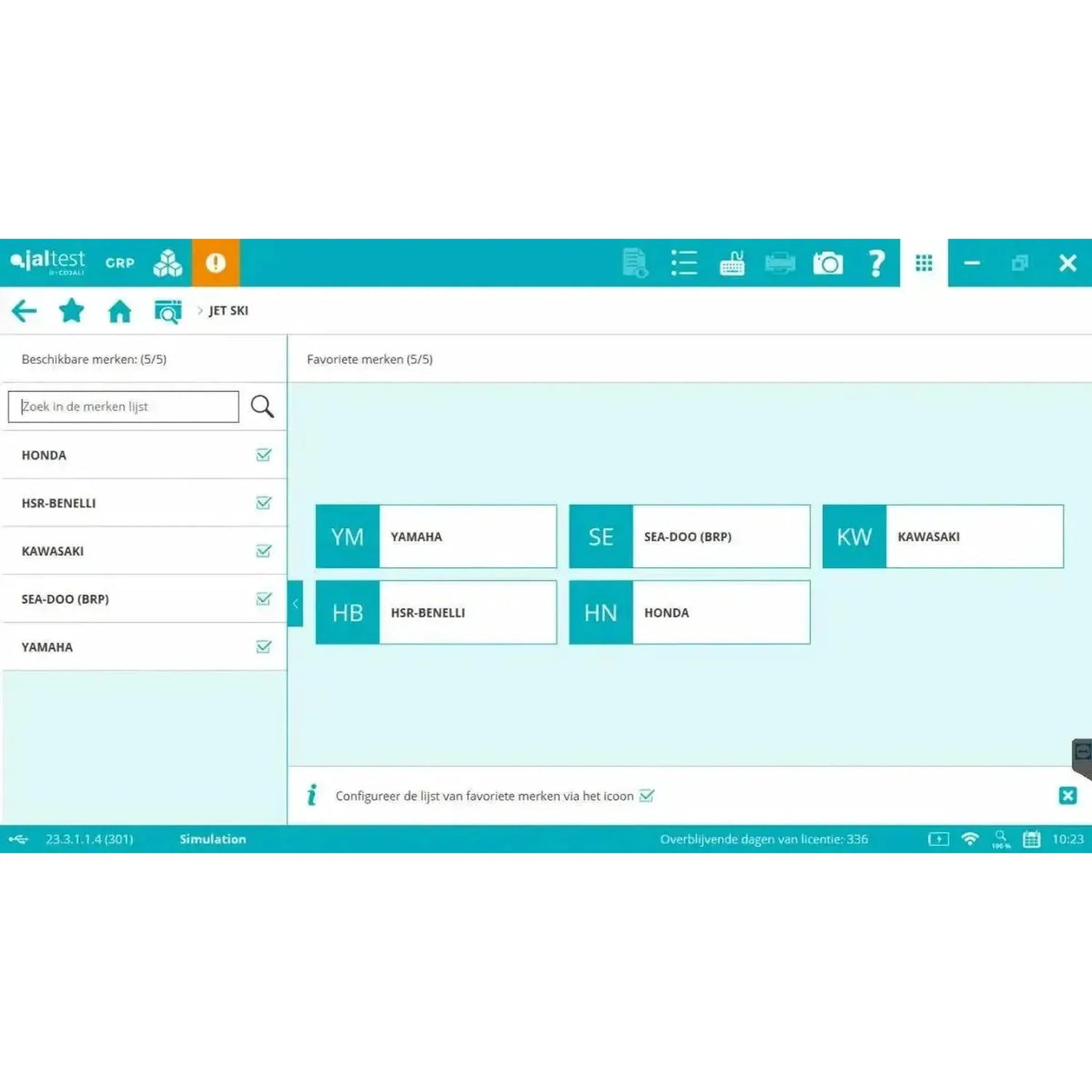

A Jaltest Marine Jetski lefedettségébe tartozó víziscilik közé tartozó ismert márkák: Honda, Kawasaki, Sea-Doo (BRP) és Yamaha.

Összesen 5 márka vízi jármű, világrészek szerint felosztva:

Európai magában foglalja az Egyesült Királyságot, Törökországot és Oroszországot. Kínai külön áll az Ázsiaitól, ahol Japán, Dél-Korea és India tartozik. A besorolás a márka származási országán alapul, és nem a jelenlegi tulajdonoson, és a motorgyártók a saját országuk régiójához rendeltetnek.

A fedélzeti rendszerek

• Motorvezérlés: A motor vezérlőegysége, beleértve a Yamaha ECM EFI-t, a Sea-Doo ECM-et és a Kawasaki ECU DFI-t a közvetlen üzemanyag-befecskendezéshez.
• Fék- és hátrameneti rendszer: A Sea-Doo iBR-je és a Yamaha RiDE-je, a RiDE SCU saját vezérlőegységként.
• Kulcsrendszer: A Sea-Doo D.E.S.S.-kulcsai, normál kulcsként, korlátozott teljesítménnyel rendelkező tanulókulcsként vagy bérleti kulcsként állíthatók be.
• Multiplexmodul: A Sea-Doo MPEM, amely az áramellátás elosztását és a fedélzeti védelmet szabályozza.
• Műszerfal: A Sea-Doo INS, a működési adatokat megjelenítő kijelző.
• Kormányzási rendszer: A kormányszögsenzor, amely a fék- és hátrameneti rendszerhez szükséges.
• Gázcsappantyú: A gázcsappantyú-helyzetszenzor (TPS), amely a gyorsítást határozza meg.

A négy Marine-készlet egymás mellett

A négy Marine diagnosztikai készülék azonos kofferral (70001053) és azonos Jaltest Link V9 felszereléssel rendelkezik; az eltérés teljes mértékben a szoftvermodulban rejlik. Az alábbiakban minden készlet esetén látható, hogy mit fed le, így megállapíthatja, hogy melyik illik az Ön munkájához.

Mit lehet vele csinálni

A Jetski-modullal kiolvashatja a vezérlőegységeket, élőben követheti a mérési értékeket és irányíthatja az alkatrészeket. Ezen kívül a rendszer mellé referencia anyagok tartoznak schémákkal, hibaelhárítási útmutatókkal és karbantartási adatokkal.

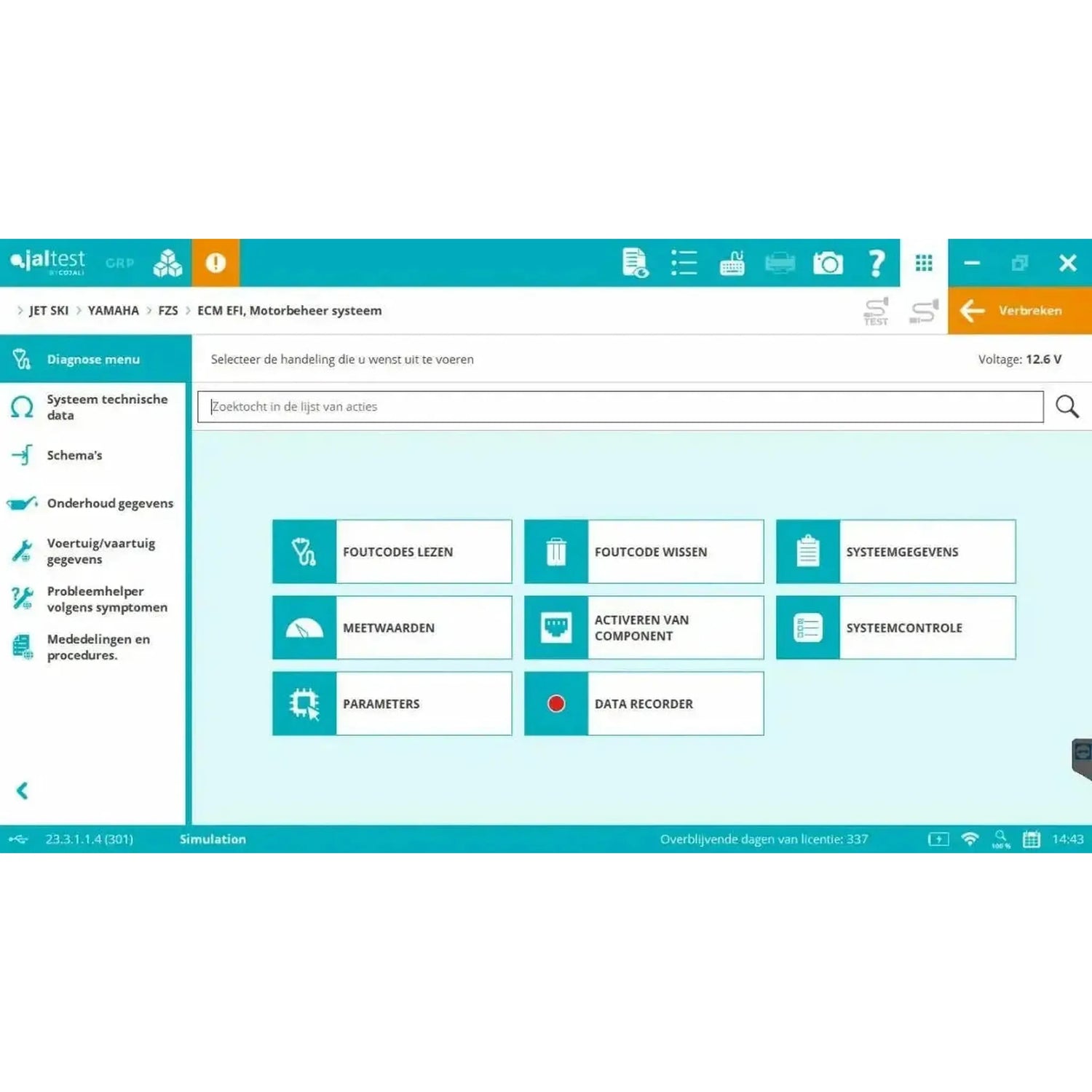

Diagnosztika és karbantartás

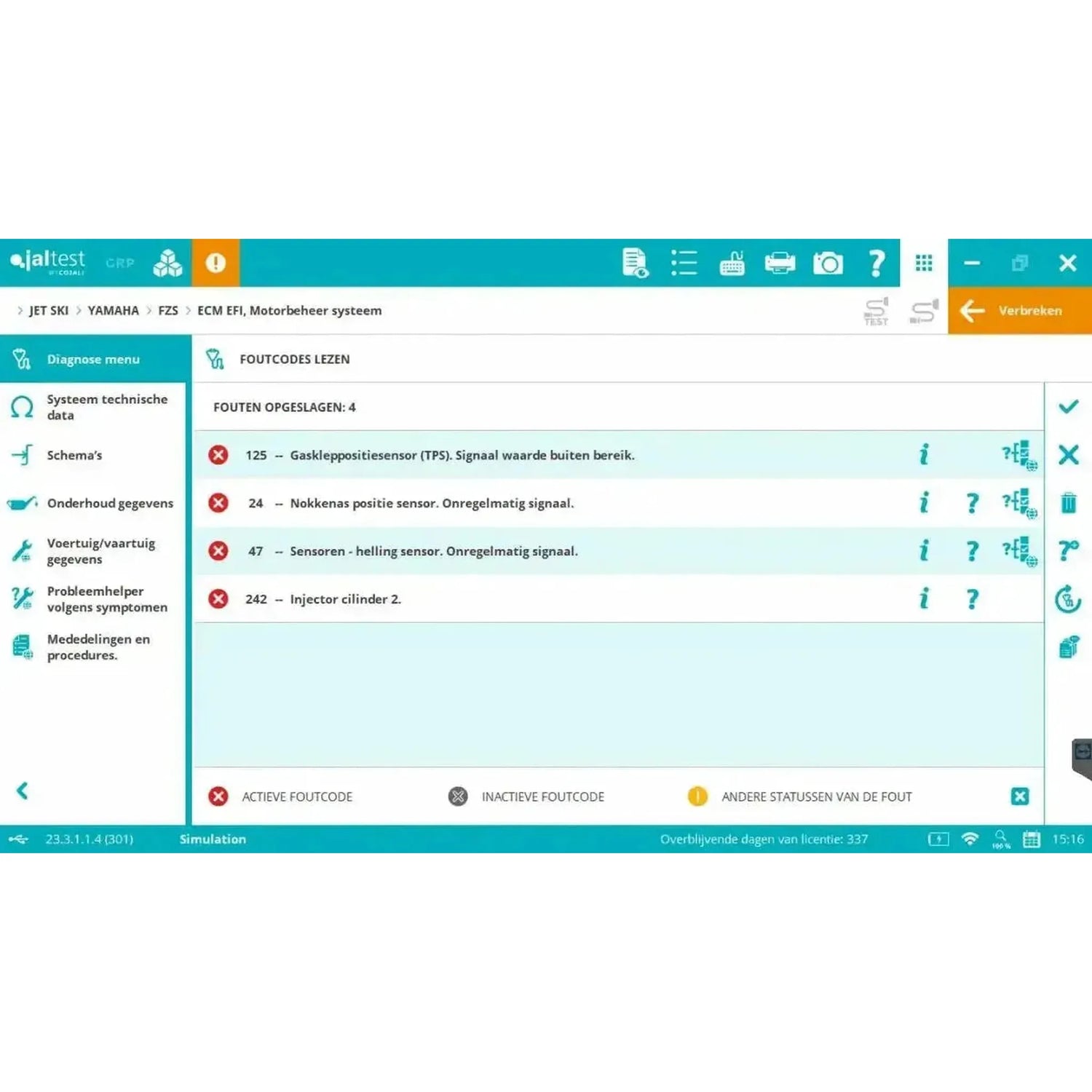

• Hibakódok olvasása és törlése: A vezérlőegység hibamemóriája, aktív, inaktív és állandó kódokkal, és leírás minden kódhoz.
• Mérési értékek: Motorfordulatok száma, üzemanyagnyomás, gázcsappantyú állása és a fék- és hátrameneti rendszer állása, számok vagy grafikon formájában.
• Alkatrészek irányítása: Injektorok, üzemanyagpumpa és az iBR és RiDE rendszer meghajtásának célzott vezérlése azok működésének értékeléséhez.
• ECU-adatok: Alkatrészzám, sorozatszám, szoftververzió és a vezérlőegység teljes fordulatóraszáma.
• Karbantartás és szerviz: D.E.S.S.-kulcsok hozzáadása, eltávolítása és beállítása normál kulcsként, tanulókulcsként vagy bérleti kulcsként, valamint a karbantartási számlálóhoz való visszaállítás.
• Kalibrációk és betanítási eljárások: A Sea-Doo iBR-jének és a Yamaha RiDE-jének kalibrálása, a kormányszögsenzor betanítása és a gázcsappantyú-helyzetszenzor kalibrálása.

Technikai információk, beleértve

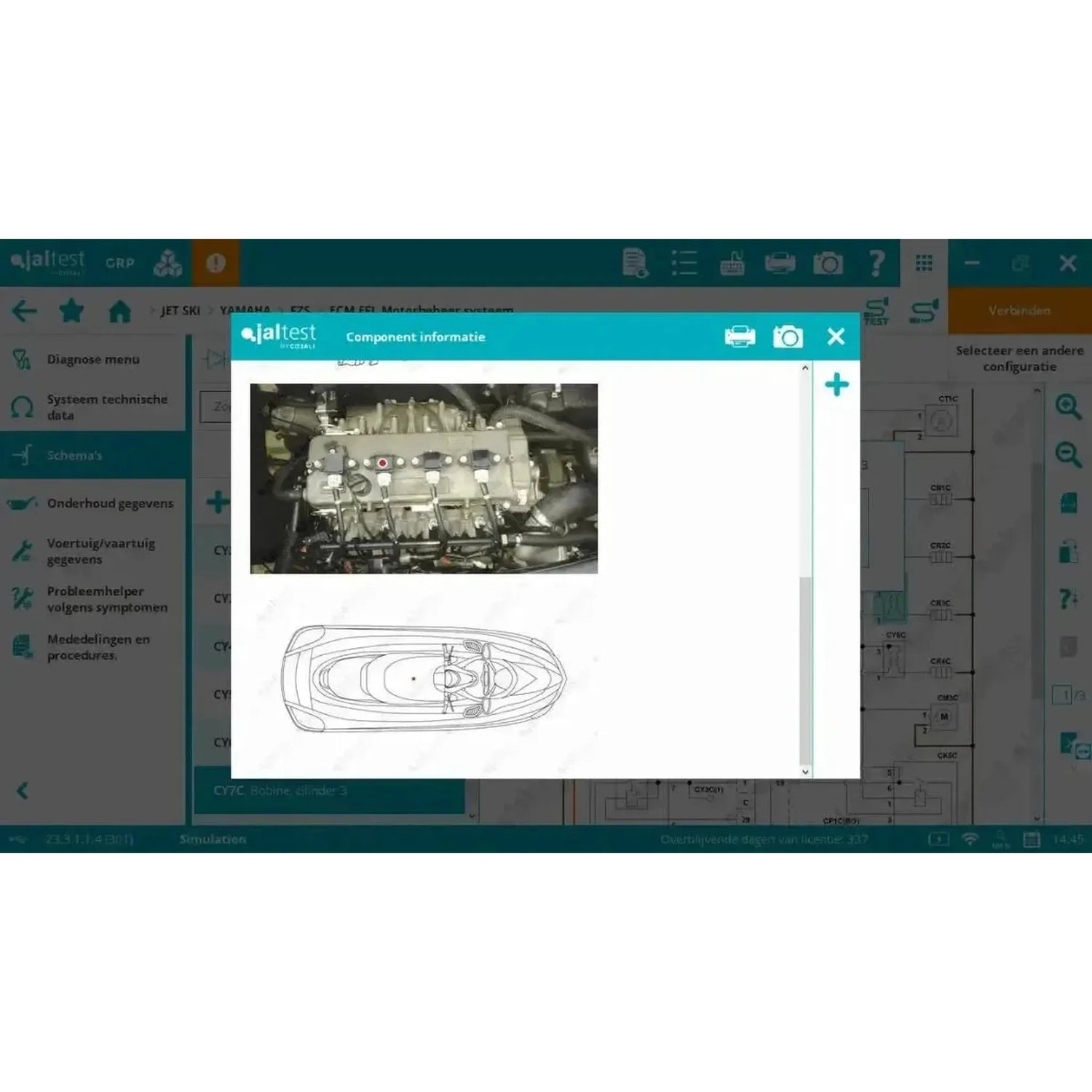

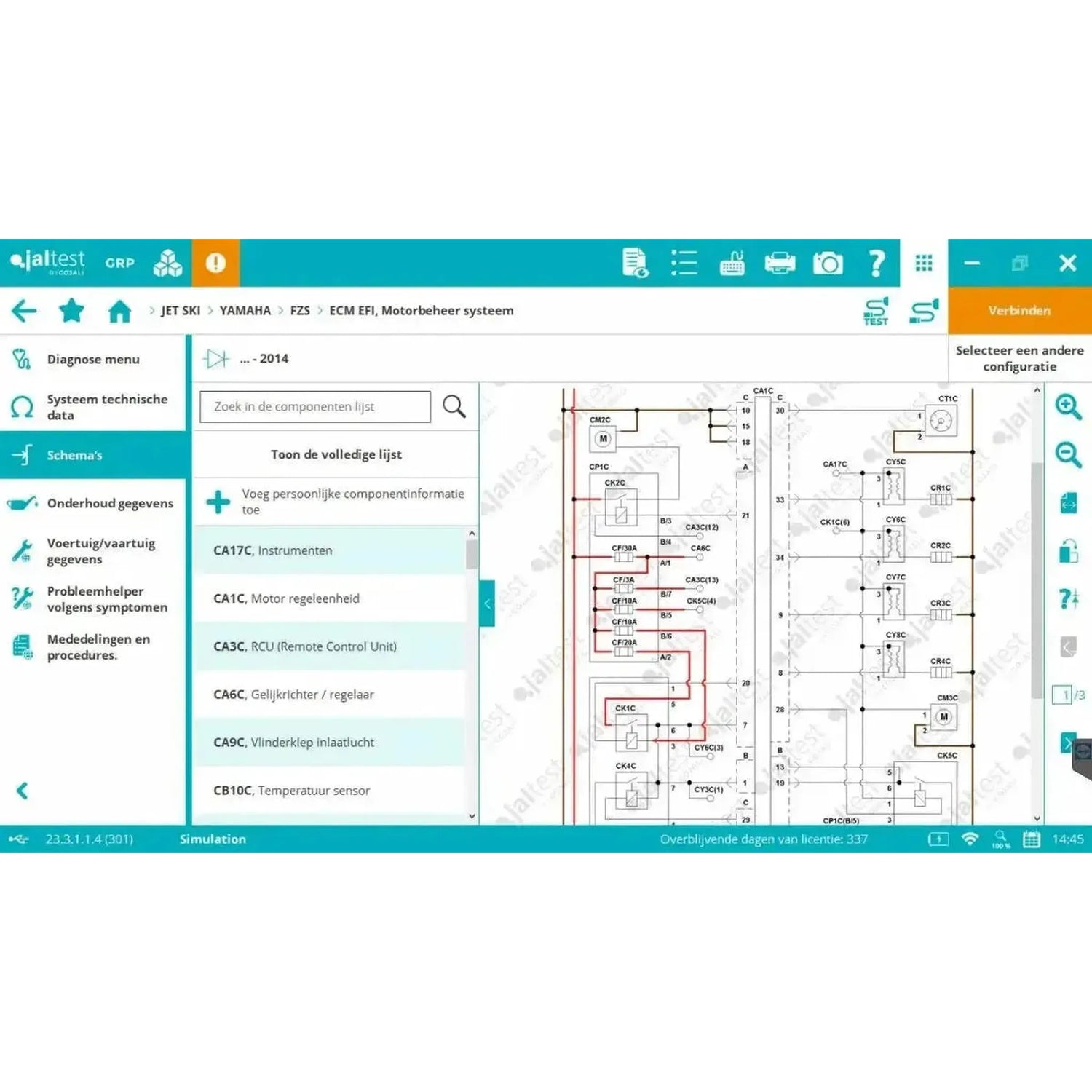

• Elektromos schémák: A motorrendszer elektromos schémája, kattintható biztosítékokkal, földeléssel, érzékelőkkel, vezérlőegységekkel és vezetékzéssel.

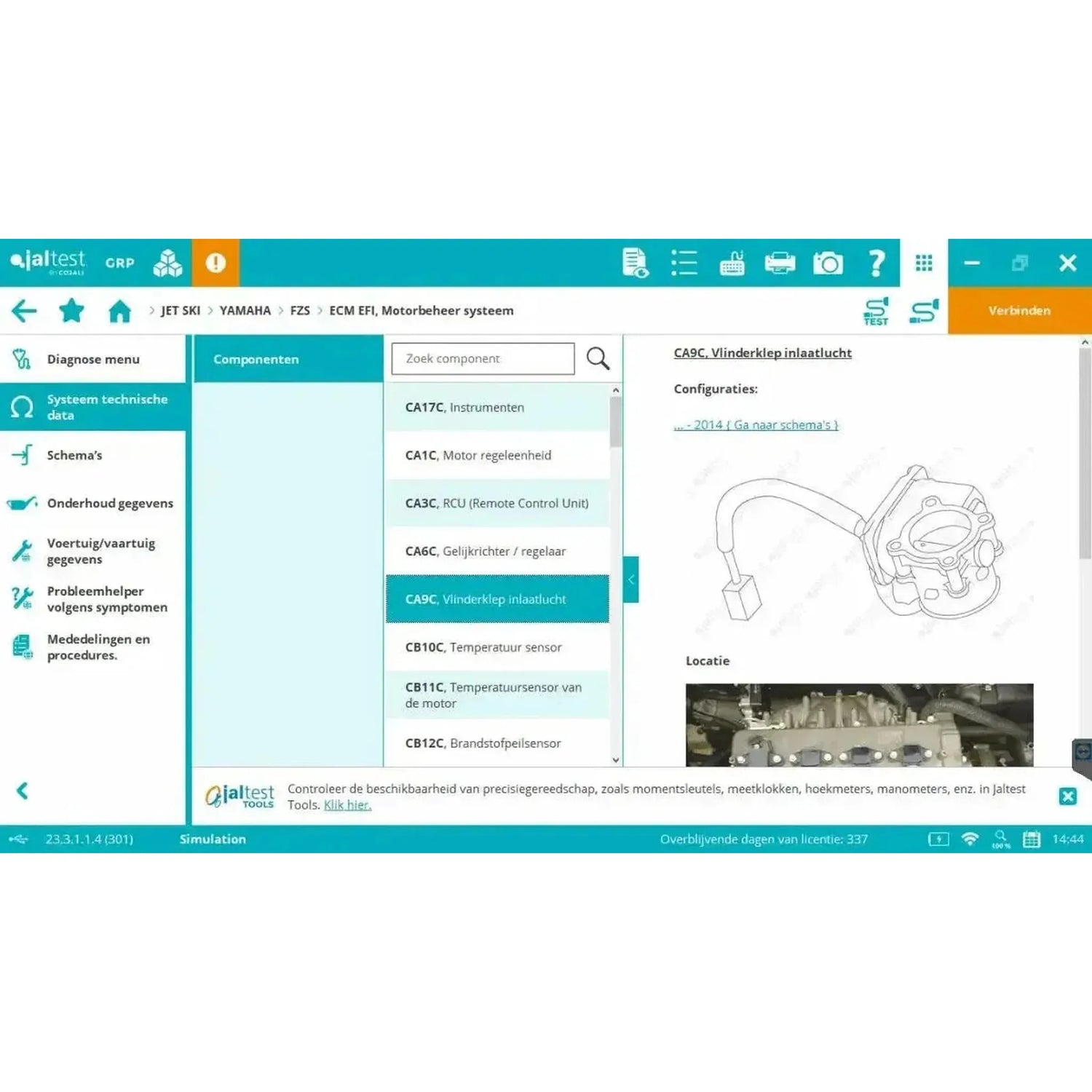

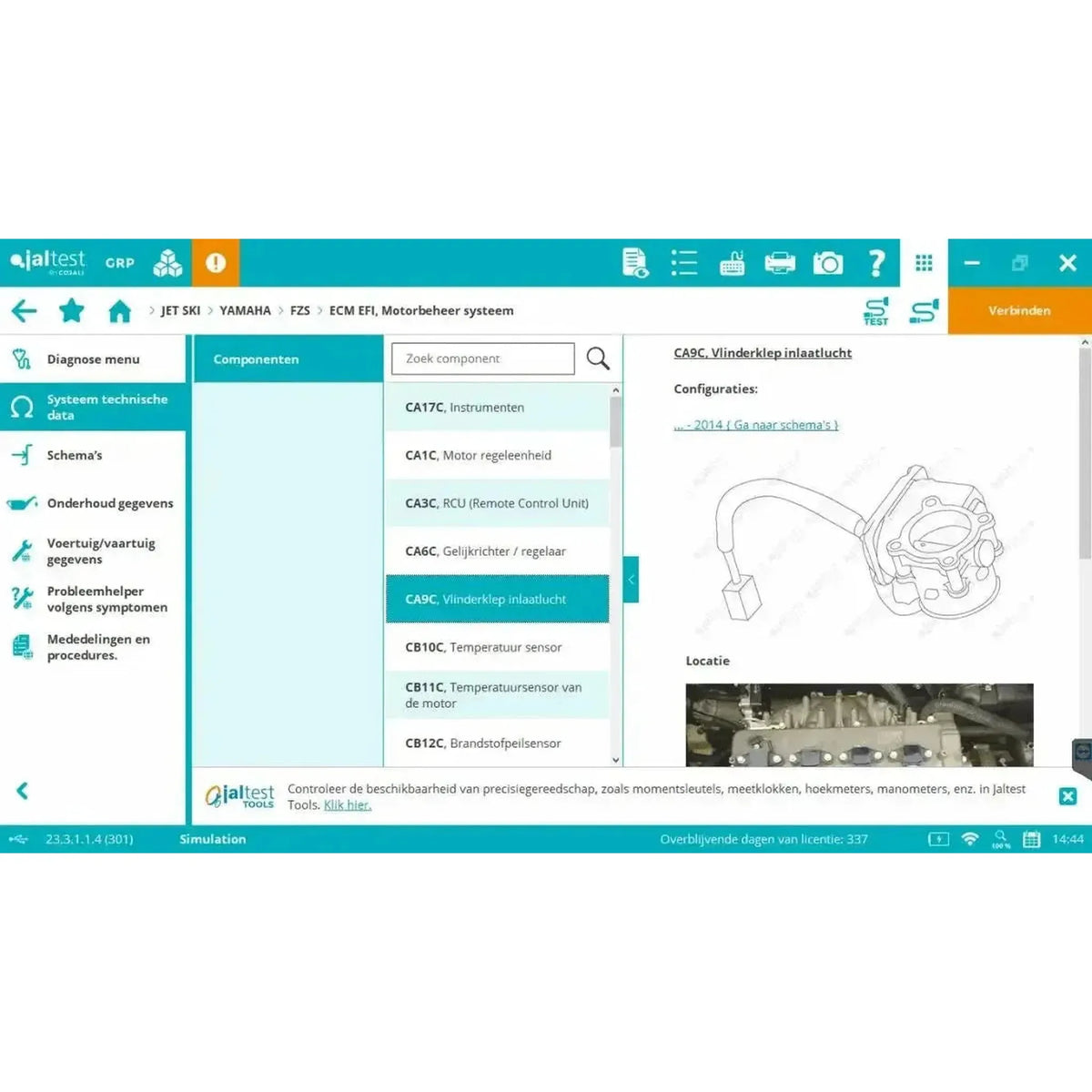

• Műszaki adatok: Meghúzási nyomatékok, beállítási adatok, folyadékspecifikációk, valamint érzékelők, végrehajtók és vezérlőegységek adatai.
• Javítási útmutatók hibakódonként: Lépésről lépésre szóló útmutató a talált hibakódhoz, vezetékzet-ellenőrzéssel, komponensteszttel és javasolt megoldással.
• Hibaelhárítás tünet alapján: Keresés hibakód nélkül, panaszok alapján, mint a nehéz indítás, teljesítményvesztés vagy túlmelegedés.
• Műszaki közlemények: A Cojali értesítései a gyakori hibákról és ismétlődő meghibásodásokról márkánként.

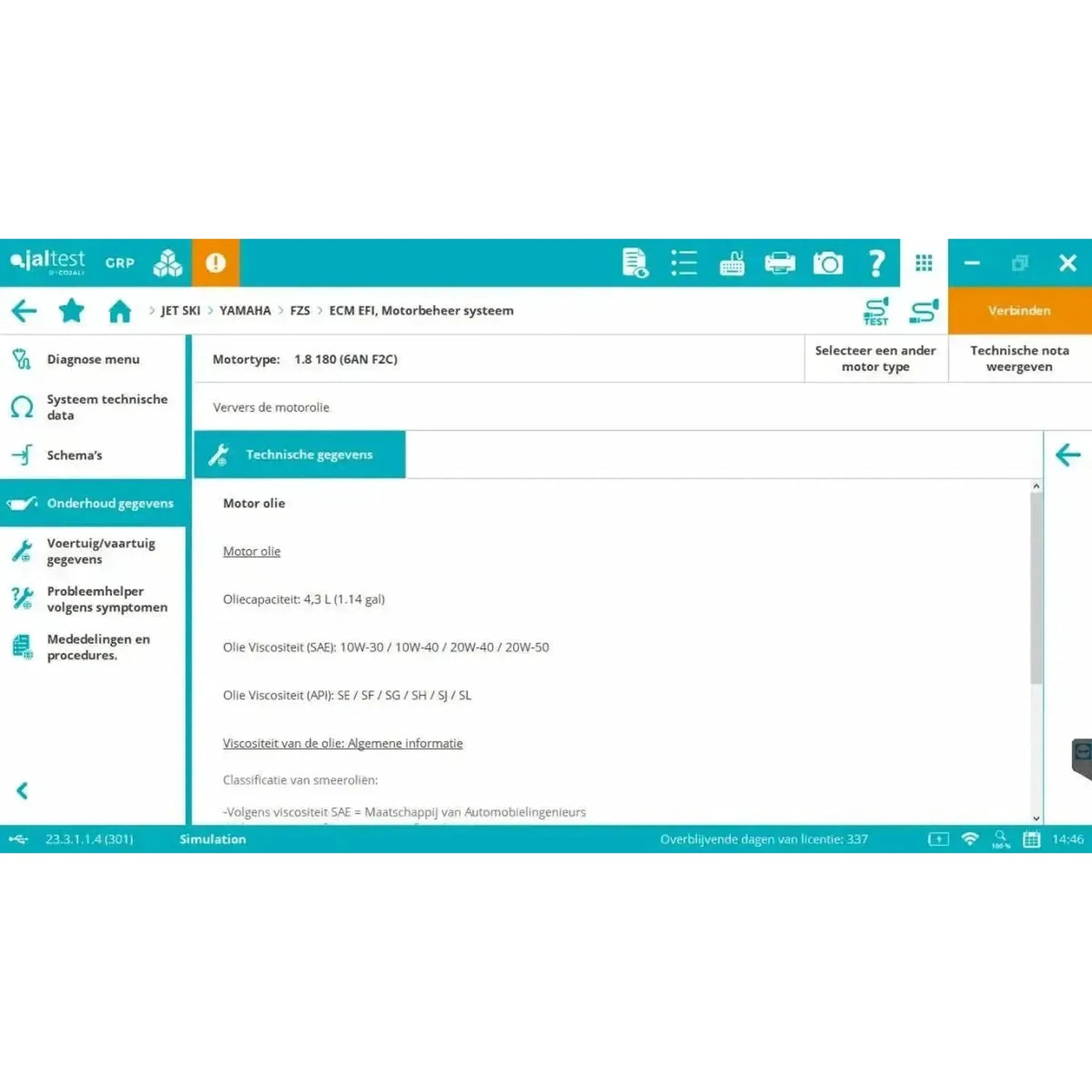

• Karbantartási adatok: A karbantartási ütemtervek fordulatszám alapján, szerviz eljárásokkal és szűrők, turbinások, V-szíjak, termosztátok és anódok cseréjével.

A különbség az experttől mód között

A szokásos diagnosztika az olvasás, mérés és vezérlés. A szakértelmes módban ezenkívül paramétereket módosít a vezérlőegységekben: Az érzékelők és végrehajtók kalibrálása, a működési paraméterek beállítása és a betanítási eljárások végrehajtása. Ez a mód benne van.

Kábelek és számítógép

A kofferban a 16-pólusú OBD-kábel a standard csatlakozóhoz. A vizen soha nem lett kötelezővé a szabványosított OBD-csatlakozó, így gyakorlatilag minden motorgyártó megtartja saját diagnosztikai csatlakozóját, még az új motorokon is. Maga a szoftver egy Windows-PC-n fut.

• Víziscikli-kabelkészlet (29985): Hat tétel — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M és JDC662M. A Yamaha-kábel JDC601A nem szerepel benne, és a készlet a Full és az útépítési verzióval kerül szállításra; ezzel a modullal kérje a kábeleket külön.
• Diagnosztikai kábelek: JDC602A a Sea-Doo 6 pólusú csatlakozójához, amely feloldja az iBR-t, MPEM-et, ECM-et és INS-t, valamint JDC610A a Kawasaki 4 pólusú csatlakozójához az ECU DFI mögött.
• Kulcsprogramozás: JDC660M a Sea-Doo D.E.S.S.-kulcsaihoz, JDC661M a Yamahához és JDC662M a Kawasakihoz; ezek kulcsposztok, nem diagnosztikai kábelek.
• Yamaha diagnosztikai kábel: A JDC601A nincs ebben a készletben, hanem a hajózási kabelkészletben (70002008) és a külső hajótörzs-kabelkészletben (70002025) található.
• Hosszabbító kábel JDC100B: A kofferből származó 250 cm hosszú kábel játékot biztosít a víziscilik és a laptop helye között.
• Számítógép: A szoftver Windows alatt futtatható. A Cojali a Jaltest Rugged PC-t és az A140 Rugged PAD-et szállítja; mindkettő külön elérhető webshopunkban.

A szükséges kábel típusát a motoron található diagnosztikai csatlakozó határozza meg, nem a motorháztetőn szereplő megnevezés. A megrendelés előtt ellenőrizze a motorra szerelt csatlakozót: amennyiben 16 pólusú OBD2-csatlakozó, a mellékelt JDC213.9 kábel elegendő; ha márkaspecifikus konektor, a megfelelő kábel a fenti listában szerepel.

Licenc és meghosszabbítás

A szoftverlicenc tizenkét hónapig tart az aktiválástól számítva, és ezt követően évente meg kell hosszabbítani a frissítési licenccel (74602005). Amíg a licenc érvényes, megkapja az összes új szoftververziót, és hozzáfér a technikai információkhoz.

• Futamidő: Tizenkét hónap az aktiválástól.
• Hosszabbítás: Évente, a frissítési licenccel (74602005), minden alkalommal újabb tizenkét hónapra.
• Telepítések: Legfeljebb öt pc. A Jaltest-hardver mindig szükséges a szoftver futtatásához.
• Regisztráció: Az aktiválás során, minden új szoftververzió után, illetve ezt követően félévente.
• Modul utólagos vásárlása: Egy később vásárolt modul egyenlővé válik az Ön fennálló licencével; arányosan fizet.
• Nem megújítja: A diagnosztika az utolsó telepített verzión továbbra is működik, de a technikai információkhoz való hozzáférés megszűnik. A Cojali még egy évig támogatja a lejárt licencet.

Választható bővítések

A Jetski-modul mellett vannak bővítések, amelyeket külön lehet rendelni. Nem szükségesek a diagnosztizáláshoz, de kiterjesztik a referencia anyagokat, a támogatást vagy az alkalmazási köri. Az alábbiak azt mutatják, hogy mi tartozik a Marine-hoz.

• Jaltest ATS (70809004): Egy évre szóló hozzáférés a Cojali angol nyelvű technikai ügyfélszolgálatához. Automatikusan meghosszabbodik; visszavonása írásban lehetséges harminc nappal a lejárati dátum előtt.
• Jaltest Central Services: A Cojali specialistái által Ön számára végzett műveletek, művelenként.
• A többi Marine-modul: A Marine Belső hajótörzs (74502003) és a Marine Külső hajótörzs (74502004) külön is hozzáadható, vagy egyszerre a Marine Full (74502001) verzió, amely mind a négy területet lefedi.

Csomag tartalma

• 1x Jaltest Link V9 felület (70001015)
• 1x Jaltest Marine Multipin Kit (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pólusú DB26 – 16-pólusú OBD2 Átmeneti kábel | Felület
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Átmeneti kábel | Felület
• 1x Jaltest (JDC100B) | Link V9 26 tüskés DB26 hosszabbító kábel (250 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502005) | Marine (Jetski) | Szoftver-aktiválás
• 1x Jaltest (74502017) | Marine (Jetski) | Szoftver-licenc
• 1 db Jaltest INFO Online Marine (29479)
